SP 750S - Wasserpumpe CMI - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe
Marke	CMI
Modell	SP 750S
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	750 W
Empfohlene Sicherung	mind. 6 A
Max. Förderleistung	13 500 l/h
Max. Förderhöhe	8 m
Max. Eintauchtiefe	8 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	1 1/2" IG
Max. Fremdkörper	ø 35 mm
Einschalthöhe	ca. 50 cm
Ausschalthöhe	ca. 5 cm
Mindestgröße Schacht	40 x 40 x 50 cm
Elektrischer Schutz	Fehlerstromschutzschalter 30 mA (gemäß VDE 0100)
Empfohlene Verwendung	Kellerpumpe, Drainage, Garten, Landwirtschaft
Wartung	Reinigung mit klarem Wasser nach jedem Gebrauch; Schwimmerschalter alle 3 Monate prüfen
Garantie	2 Jahre
Gewicht (ca.)	ca. 5 kg

Häufig gestellte Fragen - SP 750S CMI

Welche Versorgungsspannung hat die Pumpe SP 750S?

Die Pumpe arbeitet mit einer Spannung von 230 V ~ 50 Hz. Sie muss an eine Sicherheitssteckdose mit einer Sicherung von mindestens 6 A angeschlossen werden.

Welche Art von Wasser kann sie pumpen?

Diese Pumpe ist für klares oder leicht verschmutztes Wasser mit einer maximalen Temperatur von 35 °C ausgelegt. Verwenden Sie sie nicht für aggressive Flüssigkeiten, Kraftstoffe oder Chemikalien.

Wie installiere ich die Pumpe in einem Schacht?

Stellen Sie die Pumpe auf den sauberen Schachtboden, ohne Schlamm oder Verunreinigungen. Hängen Sie sie nicht an der Druckleitung oder am Stromkabel auf, sondern verwenden Sie den Griff. Der Schacht muss mindestens 40 x 40 x 50 cm groß sein, um die Bewegung des Schwimmerschalters zu ermöglichen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Netzspannung. Stellen Sie sicher, dass der Schwimmerschalter nicht in der unteren Position blockiert ist: Setzen Sie ihn höher, falls nötig.

Wie reinige ich das Laufrad?

Trennen Sie die Pumpe vom Stromnetz. Schrauben Sie den Saugkorb unten ab. Reinigen Sie das Laufrad mit einem klaren Wasserstrahl. Stellen Sie die Pumpe während der Reinigung nicht auf das Laufrad.

Kann die Pumpe trocken laufen?

Nein, Trockenlauf beschädigt die Gleitringdichtung und führt zum Garantieverlust. Stellen Sie sicher, dass die Pumpe während des Betriebs immer eingetaucht ist.

Wie stelle ich den Schwimmerschalter ein?

Der Schaltpunkt wird durch Ändern der Position des Schwimmers in seiner Rastvorrichtung eingestellt. Testen Sie die Funktion, indem Sie die Pumpe in einen Wasserbehälter tauchen und den Schwimmer manuell anheben/absenken.

Was ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe beträgt 8 Meter. Überschreiten Sie diese Grenze nicht, um Motorschäden zu vermeiden.

Was tun, wenn die Förderleistung nachlässt?

Reinigen Sie den Einlassfilter (Saugkorb) mit einem Wasserstrahl. Überprüfen Sie, ob die Druckleitung geknickt oder verstopft ist. Wenn das Problem weiterhin besteht, ist die Pumpe möglicherweise verschmutzt: Reinigen Sie sie gründlich.

Deckt die Garantie Schäden durch Trockenlauf ab?

Nein, die Garantie deckt keine Schäden durch Trockenlauf, Eindringen von Fremdkörpern oder nicht bestimmungsgemäße Verwendung ab.

BEDIENUNGSANLEITUNG SP 750S CMI

EH-Art.-Nr.: 41.705.85 I.-Nr.: 01013

SP 750-S

D

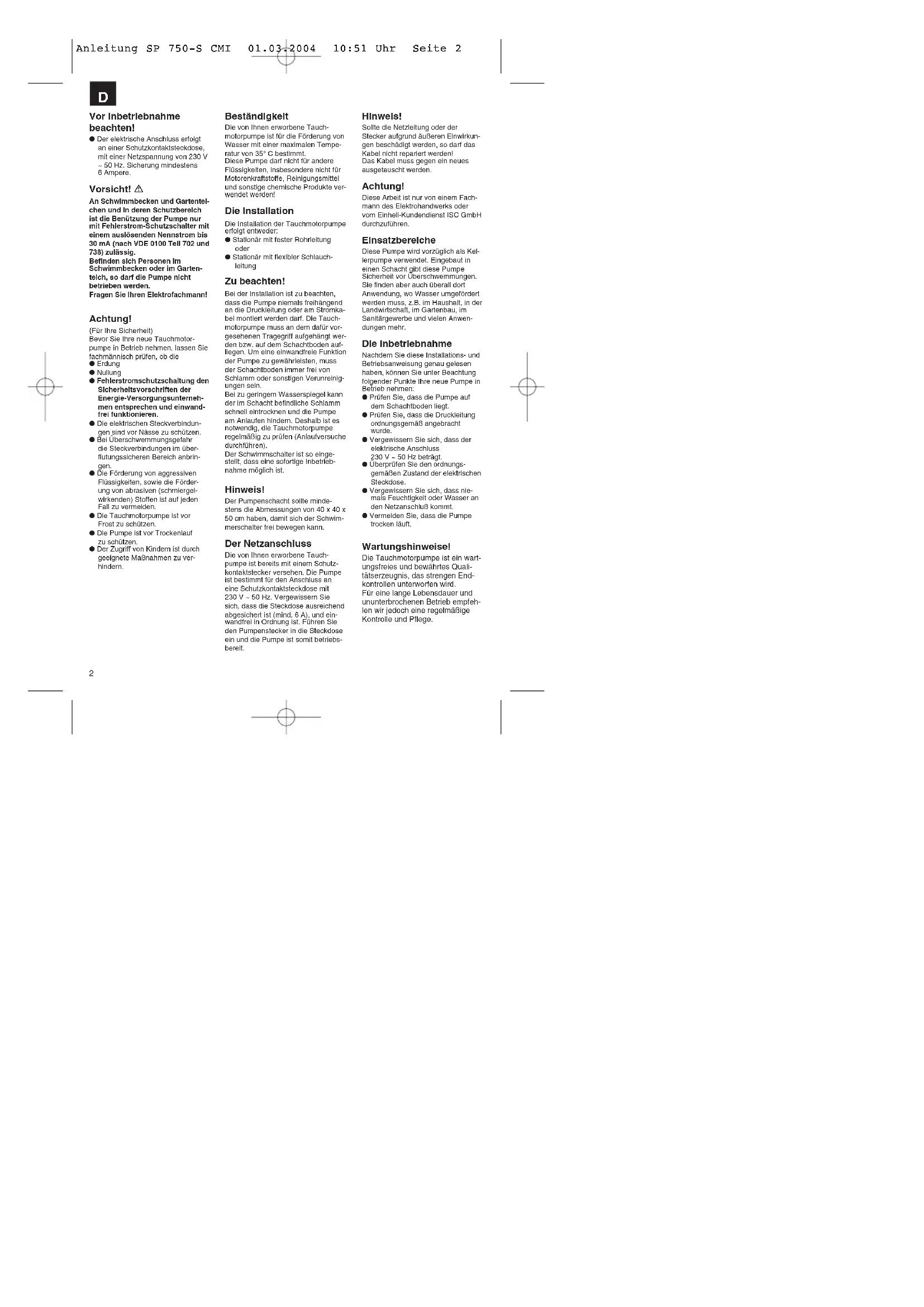

Vor Inbetriebnahme

beachten!

- Der elektrische Anschluss erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230 V - 50 Hz. Sicherung mindestens 6 Ampere.

Vorsicht!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich Ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig.

Befinden sich Personen Im Schwimmbecken oder im Garten- teich, so darf die Pumpe nicht betrieben werden.

Fragen Sie ihren Elektrofachmann!

Achtung!

(Für Ihre Sicherheit)
Bevor Sie Ihre neue Tauchmotorpumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die
● Erdung
● Nullung
- Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
● Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
- Bei Überschwemmungsgefahr die Sleckverbindungen im überflutungssicheren Bereich anbringen.
● Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmlergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
● Die Tauchmotorpumpe ist vor Frost zu schützen.
● Die Pumpe ist vor Trockenlauf zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Beständigkelt

Die von Ihnen erworbene Tauchmotorpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

Die Installation

Die Installation der Tauchmotorpumpe erfolgt entweder:
● Stationär mit fester Rohrleitung oder
● Stationär mit flexibler Schlauch- leitung

Zu beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Die Tauchmotorpumpe muss an dem dafür vorgesehenen Tragegriff aufgehängt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.
Bei zu geringem Wassersplegel kann der im Schachl befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb Ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen).
Der Schwimmschalter ist so eingestellt, dass eine sofortige Inbetriebnahme möglich ist.

HInwels!

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmerschalter frel bewegen kann.

Der Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V - 50 Hz. Vergewissem Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei In Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit.

Hlnwels!

Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Einhell-Kundendienst ISC GmbH durchzuführen.

Einsatzbereiche

Diese Pumpe wird vorzüglich als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefordert werden muss, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwendungen mehr.

Die Inbetrlebnahme

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte ihre neue Pumpe in Betrieb nehmen:

● Prüfen Sie, dass die Pumpe auf dem Schachtboden liegt.
● Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
● Vergewissem Sie sich, dass der elektrische Anschluss
230 V - 50 Hz beträgt. ● Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Sleckdose.
- Vergewissem Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluß kommt.
● Vermeiden Sie, dass die Pumpe trocken läuft.

Wartungshinweise!

Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

Achtung! Wichtig!

● Vor jeder Warlungsarbeit den
Netzstecker ziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.
● Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.
- Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen
- Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen.

Reinigung des Schaufel- rades

Bei zu starker Ablagerung im Pum-pengehäuse muss der untere Teil der Pumpe wie folgt zerlegt werden:

1. Lösen Sie den Ansaugkorb vom
   Pumpengehäuse.
2. Das Schaufelrad mit klarem Wasser reinigen.

Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!

1. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Einstellung des Ein /Aus - Schaltpunktes

Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verändern des Schwimmschalters in der Schwimmschalterrasterung eingestellt werden.

Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:
Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe:EIN und die Schaltpunkthöhe:AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser stellen, den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen, ob die Pumpe sich ein bzw. ausschaltet.

• Achten Sie auch darauf, dass der Abstand zwischen den Schwimmschalterkopf und der Schwimmschalterasterung nicht zu gering Ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimmschalters darauf, dass der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Störungen – Ursachen – Abhilfe

Störungen	Ursachen	Abhilfe
Pumpe läuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	- Einlaufsieb verstopft- Druckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Pumpe schaltet nicht aus	- Schwimmschalter kann nicht absinken	- Pumpe auf dem Schachtbo-den richtig auflegen
Fördermenge ungenügend	- Einlaufsieb verstopft- Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimen-gungen	- Einlaufsieb reinigen- Pumpe reinigen und Verschleißteile ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet die Pumpe wegen zu starker Wass-serverschmutzung ab- W assertemperatur zu hoch, Motorschutz schaltet ab	- Netzstecker ziehen und Pumpe sowie Schacht reini-gen.- Auf maximale Wasser-Tem-peratur von 35°C achten!

D

D

GarantiehInweise:

Nicht unter die Garantie fallen:

● Zerstörung der Gleitringdichtung durch Trockenlauf
oder Fremdkörperbeimengungen im Wasser
● Verstopfung des Laurades durch Fremdkörper
● Transportschaden
● Schäden, verursacht durch Fremdeingriffe

Technische Daten

Netzanschluss 230V ~ 50 Hz
Aufnahmeleistung 750 Watt
Fördermenge max. 13.500 l/h
Förderhöhe max. 8 m
Eintauchtiefe max. 8 m
Wassertemperatur max. 35°C
Schlauchanschluß 11/2"IG
Fremdkörper max.: ∅ 35 mm
Schaltpunkthöhe: EIN ca. 50 cm
Schaltpunkthöhe: AUS ca. 5 cm

Leistungsdaten

Förderhöhe Fördermenge
2 m max.: 13.000 l/h
4 m max.: 9.800 l/h
6 m max.: 5.300 l/h

Leiter Produkt-Management

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

R&TTED 1999/5/EG

2000/14/EG: L_WM dB(A); L_WA dB(A)

Bauer

Produkt-Management

Archivierung / For archives: 4170580-42-4155050-E

CMI.

GR EC Δήλωση περι της ανταπόκρισης
① Dichiarazione di conformità CE
DK EC Overensstemmelseserklæring
© CZ EU prohlásení o konformité
H EU Konformkijelentés
SI EU Izjava o skladnosti
PL Oświadczenie o zgodności z normami
Europejskiej Wspólnoty
BK Vyhásenie EU o konformite
BG Декларация за съответствие на ЕО

Schmutzwasserpumpe SP 750-S

következő irányvonalakkal és normákkal.
Subsemnatul declară în numele firmel că produsul core-spunde următoarelor directive și standarde.
İmzalayan kişi, firma adına ürünün aşağıda anılan yönetme- liklere ve normlara uygun olduğunu beyan eder.
Εν ανδματη της εταιρείας ἀλλάνει ο υπογεγραμμένος την συμφανία του προϊόντος προς τους ακόλουθους κανονισμούς και τα ακόλουθα πρότυπα.
Il sottoscritto dichiara a nome della ditta la conformità del prodotto con le direttive e le norme sequenti.
På firmaets vegne erklærer undertegnede, at produktet imødekommer kravene i følgende direktiver og normer.
Níže podepsaný jménem firmy prohlasuje, že výrobek odpovídá následujícím směmicím a normám.
Az alairó kijelenti, a cég nevében a termék megegyezését a következő irányvonalakkal és normákkal.
Podpisani Izjavljam v imenu podjetja, da je proizvod v skladnosti s slede 'cimi amemicami in standardi.
Niżej podpisany oświadcza w imieniu firmy, że produkt jest zgodny z następującymi wytycznymi i normami.
Podpisujúci závázne prehlasuje v mene firmy, že tento výrobok je v súlade s nasledovnými smernicami a normami.
Долуподписаният декларира от името на фирмата съответствието на продукта.

[Non-Text]

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-First beginnt mit dem Gefahrenüberg oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesreipatik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der Ickel gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundenkienstes oder die unten aufgeführte Serviceadsrosse.

ISC GmbH - International Service Center

Eschenstraße 6 - D-94405 Landau'lsar (Germany)

Info-Tel. [phone] • Telefax 0180-5 835 830

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehallen
