| Tipo di prodotto | Pompa sommersa per acqua |
| Marca | CMI |
| Modello | SP 750S |
| Alimentazione elettrica | 230 V ~ 50 Hz |
| Potenza assorbita | 750 W |
| Fusibile raccomandato | 6 A minimo |
| Portata massima | 13 500 l/h |
| Altezza di mandata massima | 8 m |
| Profondità di immersione massima | 8 m |
| Temperatura massima dell'acqua | 35 °C |
| Raccordo tubo | 1 1/2" IG |
| Corpi estranei max. | ø 35 mm |
| Altezza di attivazione ACCENSIONE | ca. 50 cm |
| Altezza di arresto SPEGNIMENTO | ca. 5 cm |
| Dimensioni minime del pozzo | 40 x 40 x 50 cm |
| Protezione elettrica | Interruttore differenziale 30 mA (secondo VDE 0100) |
| Utilizzo raccomandato | Pompa da cantina, drenaggio, giardino, agricoltura |
| Manutenzione | Pulizia con acqua pulita dopo ogni utilizzo; controllare l'interruttore a galleggiante ogni 3 mesi |
| Garanzia | 2 anni |
| Peso (stimato) | Circa 5 kg |
Domande frequenti - SP 750S CMI
Domande degli utenti su SP 750S CMI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa dell'acqua in formato PDF gratuitamente! Trova il tuo manuale SP 750S - CMI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SP 750S del marchio CMI.

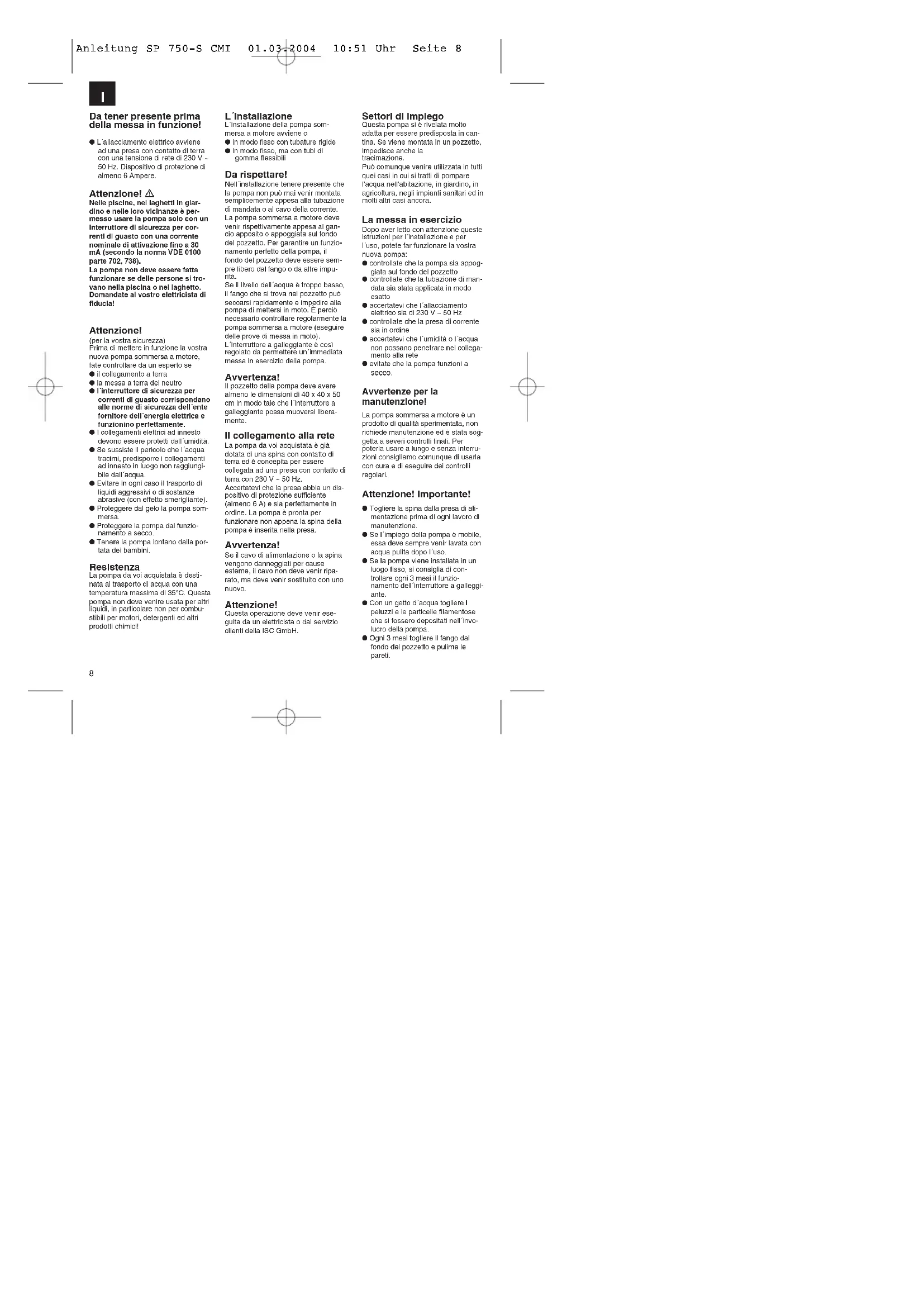

MANUALE UTENTE SP 750S CMI
Da tener presente prima della messa in funzione!
- L'allacciamento elettrico avviene ad una presa con contatto di terra con una tensione di rete di 230 V - 50 Hz. Dispositivo di protezione di almeno 6 Ampere.
Attenzione!
Nelle piscine, nei laghetti in giardino e nelle loro viclinanze è permesso usare la pompa solo con un Interruttore di sicurezza per correnti di guasto con una corrente nominale di attivazione fino a 30 mA (secondo la norma VDE 0100 parte 702, 738).
La pompa non deve essere fatta funzionare se delle persone si trovano nella piscina o nel laghetto. Domandate al vostro elettricista di fiducia!
Attenzione!
(per la vostra sicurezza)
Prima di mettere in funzione la vostra
nuova pompa sommersa a motore,
fate controllare da un esperdo se
- il collegamento a terra.
● la messa a terra del neutro
- l'Interruttore di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente fornitore dell'energia elettrica e funzionino perfettamente.
- I collegamenti elettrici ad innesto devono essere protetti dall'umidità
Se sussiste il pericolo che l'acqua tracimi, predisporre i collegamenti ad innesto in luogo non raggiungibile dall'acqua.
- Evitare in ogni caso il trasporto di liquidi aggressivi o di sostanze abrasive (con effetto smerigliante)
● Proteggere dal gelo la pompa sommersa.
● Proteggere la pompa dal funzionamento a secco.
- Tenere la pompa lontano dalla portata dei bambini.
Reslstenza
La pompa da voi acquislata è destinata al trasporto di acqua con una temperatura massima di 35°C. Questa pompa non deve venire usata per altri liquidi, in particolare non per combustibili per motori, detergenti ed altri prodotti chimici!
L'Installazione
L'installazione della pompa som- mersa a motore avviene o
- in modo fisso con tubature rigide
- in modo fisso, ma con tubi di nomma flessibili
Da rispettare!
Nell'installazione tenere presente che la pompa non può mai venir montata semplicemente appesa alla tubazione di mandata o al cavo della corrente.
La pompa sommersa a motore deve venir rispettivamente appesa al gancio apposito o appoggiala sul fondo del pozzetto. Per garantire un funzionamento perfetto della pompa, il
fondo del pozzetto deve essere sempre libero dal fango o da altre impurità.
Se il livello dell'acqua è troppo basso, il fango che si trova nel pozzetto può seccarsi rapidamente e impedire alla pompa di mettersi in moto. E perciò necessario controllare regolarmente la pompa sommersa a motore (eseguire delle prove di messa in moto).
L'Interruttore a galleggiante è così regolato da permettere un'immediata messa in esercizio della pompa.
Avvertenza!
Il pozzetto della pompa deve avere almeno le dimensioni di 40 x 40 x 50 cm in modo tale che l'interruttore a galleggiante possa muoversi liberamente.
Il collegamento alla rete
La pompa da voi acquistata è già dotata di una spina con contatto di terra ed è concepita per essere collegata ad una presa con contatto di terra con 230 V - 50 Hz.
Accertatevi che la presa abbia un dispositivo di protezione sufficiente (almeno 6 A) e sia perfettamente in ordine. La pompa è pronla per funzionare non appena la spina della pompa è inserita nella presa.
Avvertenza!
Se il cavo di alimentazione o la spina vengono dannegglati per cause esterne, il cavo non deve venir riparato, ma deve venir sostituito con uno nuovo.
Attenzione!
Questa operazione deve venir eseguita da un elettricista o dal servizio clienti della ISC GmbH.
Settori di Implego
Questa pompa si è rivelata molto adatta per essere predisposta in cantina. Se viene montata in un pozzetto, Impedisce anche la Iracimazione.
Può comunque venire utilizzata in tutti quel casi in cui si tratti di pompare l'acqua nell'abitazione, in giardino, in agricoltura, negli impianti sanitari ed in molti altri casi ancora.
La messa in esercizio
Dopo aver letto con attenzione queste istruzioni per l'installazione e per l'uso, potete far funzionare la vostra nuova pompa:
● controllate che la pompa sia appoggiata sul fondo del pozzetto
- controllate che la tubazione di man-
data sia stata applicata in modo
esatto
- accertatevi che l'allacciamento elettrico sla di 230 V - 50 Hz
● controllate che la presa di corrente sia in ordine
- accertatevi che l'uridità o l'acqua non possano penetrare nel collega mento alla rete
● evitate che la pompa funzioni a secco.
Avvertenze per la
manutenzone!
La pompa sommersa a motore è un prodotto di qualità sperimentata, non richiede manutenzione ed è stata soggetta a severi controlli finali. Per poterla usare a lungo e senza interruzioni consigliamo comunque di usarla con cura e di eseguire dei controlli regolari.
Attenzione! Importante!
- Togliere la spina dalla presa di alimentazione prima di ogni lavoro di manutenzione.
- Se l'impiego della pompa è mobile, essa deve sempre venir lavata con acqua pulita dopo l'uso.
- Se la pompa viene installata in un luogo fisso, si consiglia di controllare ogni 3 mesi il funzionamento dell'interruttore a galleggiante.
- Con un getto d'acqua togliere i peluzzi e le particelle filamentose che si fossero depositati nell'involucro della pompa.
- Ogni 3 mesi togliere il fango dal fondo del pozzetto e pulime le pareti.
- Con acqua pulita togliere i depositi dall'interruttore a galleggiante.
Pulizia della ruota a pale
In caso di depositi eccessivi nella carcassa della pompa si deve smontare la parte inferiore della pompa nel modo seguente:
-
Staccate la gabbia di aspirazione dalla carcassa della pompa
-
Pulite la ruota a pale con acqua pulita
Attenzione non appoggiare la pompa sulla ruota a pale e non usarla come supporto!
- Il montaggio avviene nell'ordine inverso
Regolazione del punto di commutazione acce/o/spento
Regolare il punto di commutazione EIN/AUS; acceso/spento, mutando la posizione dell'internuttore galleggiante nella rispettiva sede per galleggiante a tacche.
Prima della messa in funzione con- trollare i seguenti punti:
collocare l'interruttore galleggiante di modo che, sia l'altezza punto di commutazione EIN (acceso), che l'altezza punto di commutazione AUS (spento) venga raggiunta con poca forza. Verificare ciò ponendo la pompa in un recipiente pleno d'acqua, alzare cautamente con la mano l'interruttore galleggiante e farlo poi di nuovo scendere. La pompa di si deve rispettivamente accendere o spegnere.
● Fate attenzione che la distanza fra testa dell'interrutiore galleggiante e sede per galleggiante a tacche per galleggiante, in cui si trova, non sia troppo piccola. Perché, una distanza troppo piccola non può garantirne il perfetto funzionamento.
- Regolando l'interruttore galleggiante, fate attenzione che l'interruttore galleggiante stesso non tocchi il fondo prima che la pompa si spegni. Attenzione: pericolo di corsa a secco!
Guasti - cause - rimedi
| Guasti | cause | rimedi |
| la pompa non si avvia | - m anca la corrente di alimentazione- l'interruttore a galleggiante non funziona | - controllare la corrente di alimentazione- portare l'interruttore a gallegiante in una posizione più elevata |
| la pompa non fa circolare l'acqua | - il filtro d'entrata è intasato- il tubo di mandata è piegato | - pulire il filtro d'entrata con getto d'acqua- raddrizzare il tubo. |
| la pompa non si spegne | - l'interruttoe a galleggiante non può scendere | - correggere la posizione della pompa sul fondo del pozzeta |
| la portata è insufficiente | - il filtro déntrata è intasato- le presatazioni della pompa sono limitate dalle numerose imprurità abrasive presenti nell'acqua | - pulire il filtro d'entrata- pulire la pompa e sostituire i pezzi soggetti ad usura |
| la pompa si spegne dopo un breve periodo di funzionamento | - il salavamotore spegne la pompa per le eccessive impurità dell'acqua- il salvamotore entra in funzione perché la temperatura dell'acqua è troppo alta | - togliere la spina di alimentazione dalla presa e pulire la pompa ed il pozzetto- N on superare la temperatura massima acqua di 35°C! |
Non sono compresi nella garanzia:
● danni alla guarnizione di scorrimento ad anello a
causa di funzionamento
a secco o della presenza di corpi estranei nell'acqua
- intasamento della girante a causa di corpi estranei
● danni dovuti al trasporto
● danni causati da interventi estranei
Dati tecnici
| Alimentazione rete 230V ~ 50Hz | |
| Potenza assorbita 750 Watt | |
| Quantità massima di mandata | 13.500 l/h. |
| Altezza di mandata 8 m | |
| Profondità massima immersione | 8 m |
| Temperatura massima acqua | 35°C |
| gamento tubo 11/2" IG | |
| Corpi estranel fino a ∅ 35 mm | |
| altezza del punto di commutazione: ACCESO 50 cm | |
| altezza del punto di commutazione: SPENTO 5 cm | |
Prestazioni
| prevalenza portata | |
| 2 m max.: 13.000 l/h | |
| 4 m max.: 9.800 l/h | |
| 6 m max.: 5.300 l/h |
PL
Con riserva di apportare modifiche tecniche
Per l'apparecchio indicato nella istruzioni concediamo una garanzia di 2 anni, nel caso il nostro prodotto davesse raultene diffricata. Questa periodo di 2 anni inbia con il trapasso dal rischio e la preza in consagna dell'apparecchio da parte del cliente. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per l'uso così come un utilizzate appropriato del nostro apparecchio.
Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gli obblighi di responsabilità previsti dalla legge.
La garanzia varie per il territorio della Repubblica Federale Todesca o dei rispettivi paesi del principale partner di distribuzione di zona a completamento cello norme di legge in vigore sul posto. Rivogersi all'addetto del servizio asistenza clienti incenziato dalla rispettiva zona a all'ordinizzo di asistenza clienti riportato in basso.
