BEDIENUNGSANLEITUNG EWAD415TZPR DAIKIN

A - Typischer Kühkreislauf - Wasser-Ein- und Ausgang sind unverbindlich. Für die genaufen Wasseranschüsseitte in den Zeichnungen zur Maschinenbemessung nachsehen.
B - Typischer Kühkreislauf mit Wärmerückgewinnung - Wasser-Ein- und Ausgang sind unverbindlich. Für die genauen Wasseranschlüsseitte in den Zeichnungen zur Maschinenbemessung nachsehen.

ORIGINALANLEITUNG IN ENGLISH

These Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dessen als niemals ein Ersatz für das Personal sein.

Vielen Dank für den Kauf these Chillers

DIESE ANLEITUNG BITTE VOR DER INSTALLATION UND DER INBETRIEBNAHME AUFMERKSAM LESEN.

BEI EINER UNSACHGEMÄSSEN INSTALLATION KANN ES ZU ELEKTRISCHEN SCHLAGEN, KURZSCHLUSSEN, LECKAGEN, BRÄNDEN ODER ANDEREN SCHÄDEN AM GERAT BZW. VERLETZUNGEN AN PERSONEN KOMMEN.

DIE EINHEIT MUSS DURCH FACHPERSONAL INSTALLIERT WERDEN.

DIE INBETRIEBNAHME DER EINHEIT MULLS DURING AUTORISIERTES UND GESCHULTES FACHPERSONAL ERFOLGEN.

SAMTliche ARBEITEN SIND GEMÄSS GESETZ UND ORTLICHER VORSCHRIFTEN AUSZUFUHREN.

INSTALLATION UND INBETRIEBNAHME DER EINHEIT SIND STRENGTHENS VERBOTEN, WENN NICTT ALLE IN DER VORLIEGENDEN ANLEITUNG ENTHALTENAN WEISUNGEN EINDEUTIG SIND.

SICH BITTE BEI ALLEN ZWEIFELSFALEN UND BEI FRAGEN AN DEN VERTRETER DES HERSTELLERS WENDEN.

Beschreibung

Die erworbene Einheit ist ein „luftgekühtes Kühlaggregat“, d. h. eine Maschine zum Kühlen von Wasser (oder einer Wasser-Glykol-Mischung) in den nachstehend beschriebenen Grenzen. Der Betrieb der Einheit basiert auf der Kompression, Kondensation und Verdampfung nach dem umgekehrten Carnot-Zyklus. Die wichtigsten Komponenten sind:

• Schraubenverdichter zur Druckerhöhung des Kühlmitteldampfes vom Verdampfungsdruck auf den Kondensationsdruck.
• Verdampfert, in dem das flüssige Kältemittel bei geringem Druck verdampft, um das Wasser im „Kühmodus" zu kühlen.
• Verflüssiger, in dem der Hochdruckdampf kondensiert und dadurch die dem gekühnten Wasser entzogene Wärme mithilfe eines luftgekühnten Wärmetauschers in die Atmosphäre abführ.
• Expansionsventil, mit dem der Druck der kondensierten Flüssigkeit vom Kondensations- auf den Verdampfungsdruck vermindert wird.

Allgemeine Informationen

Alle Einheiten werden mit Schaltplänen, geprüften Zeichnungen, Typenschild und DOC

(Konformitätserklarung) ausgeliefert; diese Unterlagen.
zeiten alle technischen Daten der erworbenen Einheit und GELTEN ALS FESTER UND WESENTlicher
BESTANDTEIL DIESER ANLEITUNG

Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den Unterlagen des Geräts gelten stets die Unterlagen am Gerät. In ZweifelsfällenIBE an den Vertreter des Herstellers wenden.

Zweck der vorliegenden Anleitung ist es, dem Installateur und dem qualifizierten Techniker alle für die korrekte Installation, Inbetriebnahme und Wartung der Einheit erforderlichen Informationen an die Hand zu geben, ohne dass Gefahren für Personen, Tiere oder Sachen entstehen.

Empfang der Einheit

Sobald die Einheit am Installationsort eintrift, ist sie auf Beschädigungen zu untersuchen. Alle im Liefererschein genommen Komponenten müssen inspiert und kontrolliert werden.

Für den Fall, dass die Einheit beschädigt sein sollte, darf das beschädigte Material nicht entfernrt werden, sondern der Schaden ist unverzüglich der Speditionsfirma anzuzeigen und diese ist zur Inspektion der Einheit aufzufordern.

Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und senden Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nutzlich sein konnen.

Der Schadenarf nicht repariert werden,behvor die Inspektion durch den Vertreter der Speditionsfirma erfolgt ist.

Vor dem Installieren der Einheit ist zu prufen, ob das Modell und die auf dem Typenschild angegebene Spannung korrekt sind. Nach der Annahme der Einheit kann der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden.

Betriebsgrenzen

Lagerung

Die Umgebungsbedingungen müssen in folgenden Grenznen liegen:

Minimale Umgebungstemperatur: -20^ Maximale Umgebungstemperatur: 57^

Maximale relative Luftfeuchtigkeit : 95% ohne Kondensation

Die Lagerung bei einer niedrigeren als der minimalen Temperatur kann zur Beschädigung der Komponenten führen. Bei Lagerung oberhalb der maximalen Temperatur konnen sich die Sicherheitsventile öffnen. Bei Lagerung in einer Atmosäre mit Kondenswasserbildung konnen die elektrischen Bauteile beschädigt werden.

Betrieb

Der Betrieb ist innerhalb der in den folgenden Abbildungen "Betriebsgrenzen" angegebenen Grenzen zulässig.

Die Einheit muss mit einem Wasserdurchsatz am Verdampfter betriben werden, der (unter Standard-Betriebsbedingungen) zwischen 50% und 140% des Nenndurchsatzes liegt.

Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werden.

Sich in Zweifelsfällenitte an den Vertreter des Herstellers wenden.

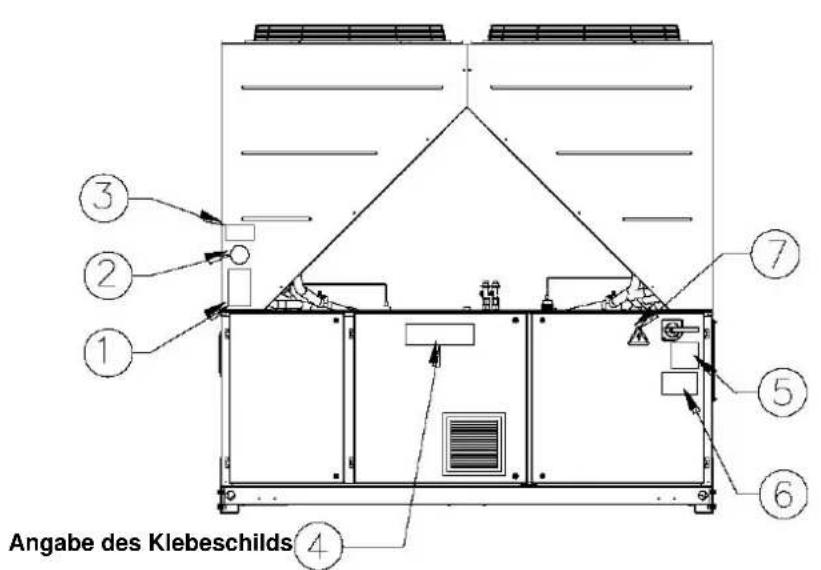

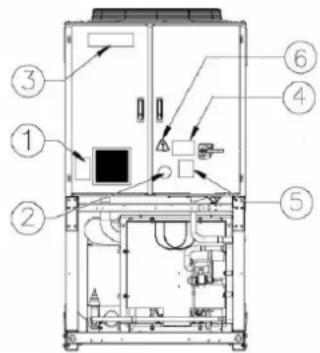

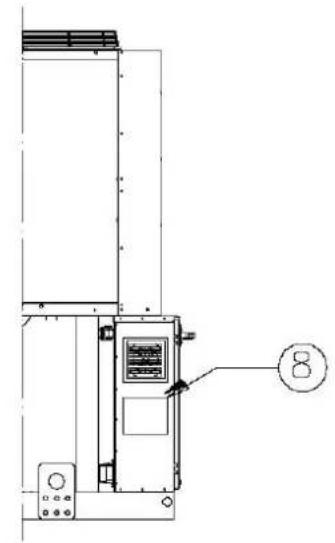

Abbildung 1 - Am Schaltschrank angebrachte Klebescholder

Angabe des Klebeschilds

1 - Symbol des nicht entzündlichen Gases	5 - Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss
2 - Gasart	6 - Symbol für Stromschlagsfahr
3 - Logo des Herstellers	7 - Anweisungen zum Anbeben
4 - Warnung vor gefährlicher Spannung	8 - Typenschilddaten der Einheit

1 - Symbol des nicht entzündlichen Gases	5 - Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss
2 - Gasart	6 - Warnung vor gefährlicher Spannung
3 - Typenschilddaten der Einheit	7 - Symbol für Stromschlaggefahr
4 - Logo des Herstellers	8 - Anweisungen zum Anheiten

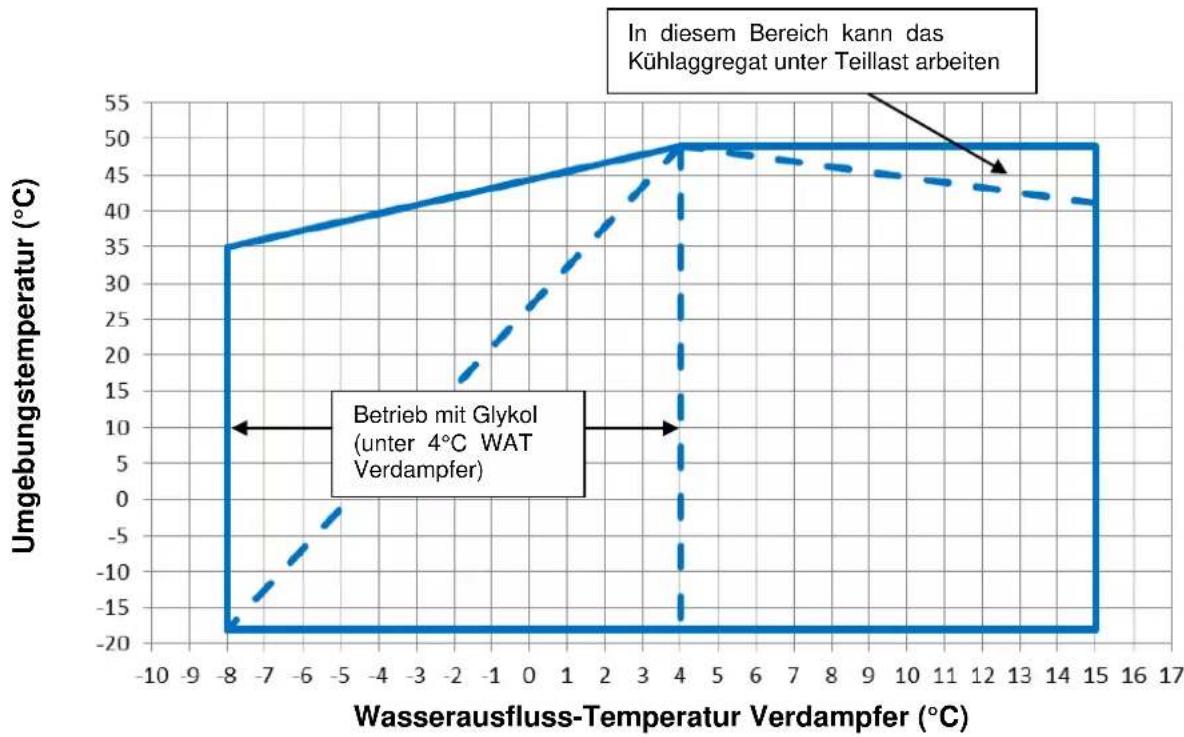

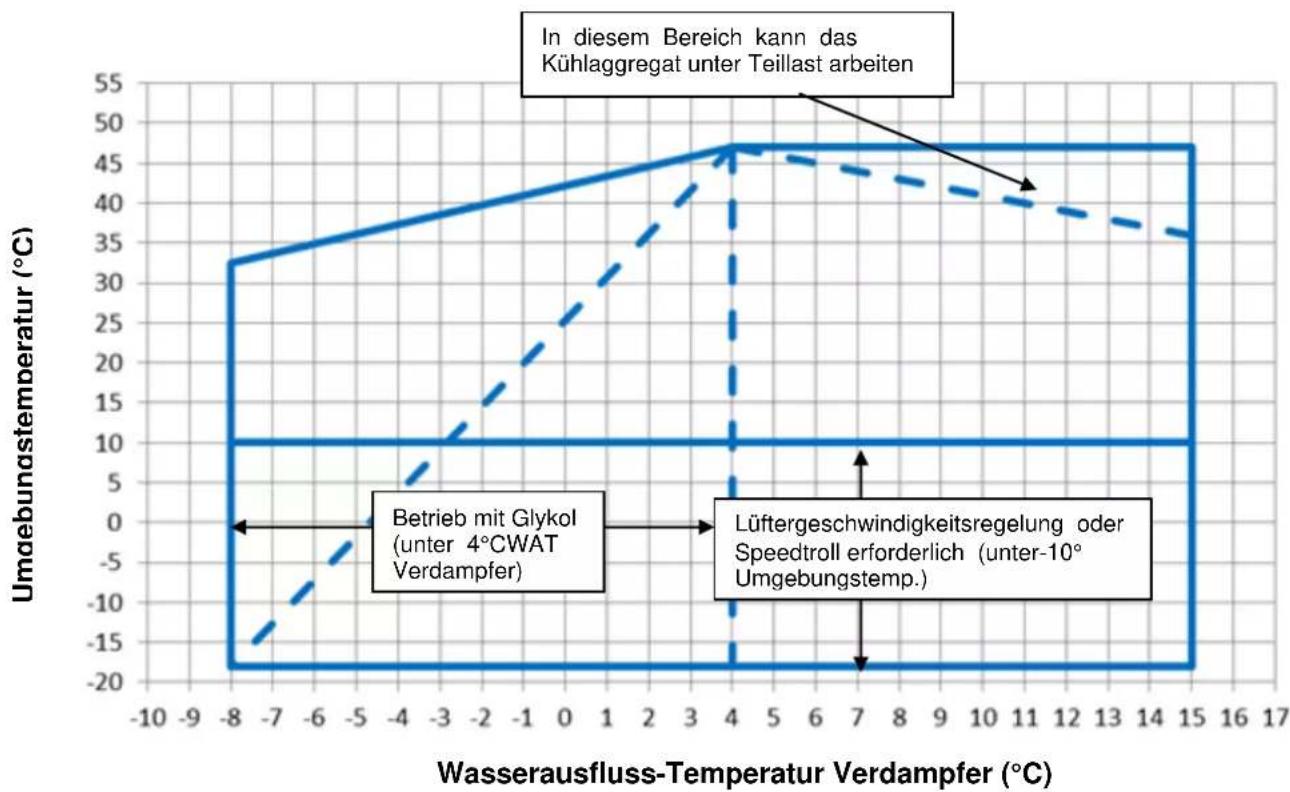

Abbildung 2 - Betriebsgrenzen - Standard-Auslastung

Abbildung 3 - Betriebsgrenzen - Hohe Auslastung

Abbildung 4 - Betriebsgrenzen - Super-Auslastung

D-EIMAC00908-16EU -23/250

Sicherheit

Die Einheit ist fest am Untergrund zu verankern.

Die folgenden Anweisungen sind unbedingt zu beachten:

Die Einheitarf nur an den darauf vorgesehenen, in gelb markierten Stellen anihrem Gestell angehoben werden.

• Vor der Wartung der elektrischen Bauteile müssen der Hauptschalter der Einheit ausgeschelt und die Stromversorgung abgeschelt werden.

• Für Arbeiten an den elektrischen Bauteilen ist eine isolierte Unterlage zu verwenden. Elektrische Bauteile nur in vollig trockenem Zustand berühren.

• An scharfen Kanten und der Oberfläche der Sektion des Verflüssigers besteht Verletzungsgefahr. Direkten Kontakt vermeiden und geeignete Schutzmaßnahmen treffen.

• Vor Wartungsarbeiten an den Kuhlerventilatoren und/oder Verdichtern Stromversorgung durch Abschalten des Hauptschalters unterbrechen. Bei Nichtbeachtung dieser Vorschrift kann es zu schweren Verletzungen kommt.

Keine festen Gegenstände in die Wasserleitungen einfahren, während die Einheit mit der Anlage verbunden ist.

• An der Wasserleitung am Zulauf zum Wärmetauscher ist ein mechanischer Filter zu installieren.

Die Einheit ist mit Sicherheitsventilen an der Hoch- und Niederdruckseite des Kaltemittel-Kreislaufsausgerüstet.

Das Entfern der Schutzvorrichtungen an den beweglichen Teilen ist strengstens verboten.

Bei plottlichem Stillstand der Einheit sind die Anweisungen in der Bedienungsanleitung der Bedientafel zu beachten, die zu der dem Endbenutzer ausgehängt den Dokumentation am Gerat gehoren.

Es wird dringend empfohlen, die Installations- und Wartungsarbeiten im Beisein anderer Personen durchzufahren. Bei Unfallen oder Problemen wie folgt verhalten:

Ruhe bewahren
Notruf-Taste drucken, wenn am Installationsort vorhanden
- Verletzte Person von der Einheit entfernen und an einem warmen Ort ausruhen setzen
- Sofort das Notfall-Personal im Gebäude oder bei einem Erste-Hilfe-Dienst verständigen.
- Eintreffen des Hilfspersonals abwarten, ohne den Verletzten allein zu laßen.
- Dem Hilfspersonal sind alle notwendigen Informationen zu geben

Kaltwassersatz möglichst nicht in Bereichen installieren, in denen während der Wartungsarbeiten Gefahren bestehen können, wie Plattformen ohne Geländer oder Führungen oder in Bereichen, in denen die

Mindestabstände um das Gerat herum nicht eingehalten werden können.

Larm

In der Einheit entsteht Larm hauptsächlich durch den Lauf der Verdichter und der Lüfter.

Der Lärmpegel ist für jeder Modell in den Verkaufsunterlagen angegeben.

Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird, ist für den abgegebenen Schallpegel keine besondere Schutzvorrichtung erforderlich, die ständig befinden der Einheit in Betrieb sein muss, weil keine Gefahren bestehen.

Bei Installationen mit besonderen Schallschutzanforderungen kann es erforderlich sein, zusätzliche Schalldammvorrichtungen zu installieren.

Bewegen und Anheben

Während des Auf-/Abladens vom Transportfahrzeug und dem Bewegen sind Erschüttungen und Kollisionen der Einheit zu vermeiden. Einheit ausschließlich am Rahmen des Gestells schiben oderziehen. Einheit im Innern des

Transportfahrzeugs fixieren, um Schäden durch Bewegung zu vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des Transports und beim Auf-/Abladen herunterfallen kann.

Alle Einheiten der Baureihe verfügen über sechs gebekenneichnete Hubaufnahmepunktte. Die Einheitarf nur an diesen Stellen angehoben werden, wie in der folgenden Abb. gezeigt.

Abstandsstangen verwenden, um Beschädigung der Kondensatorbatterie zu vermeiden. Diese in einem Abstand von mindestens 2,5 Metern über den Luftgittern platzieren.

Die Hebeseile und Abstandsstangen müssen ausreichend belastbar sein, um die Einheit sichere anzuheiten. Das Gewicht der Einheit ist deren Typenschild zu entnahmen.

Beim Anheiten der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen. Einheit sehr langsam anheiten und damit in Waage halten. Die Hebeanweisungen auf dem Klebeschild sind zu beachten.

Aufstellung und Montage

Alle Einheiten sind für die Außenaufstellung vorgesehen, auf Balkonen oder ebenerdig, vorausgesetzt der Installationsbereich ist frei von Hindernissen, die den Luftstrom zu den Verflüssigerregistern behinden können.

Die Einheit ist auf tragfähigen und vollig waagerechten Fundamenten zu installieren. Wenn die Einheit auf Balkonen oder Dächern installiert wird, kann es erforderlich sein, Träger zur Gewichtsverteilung zu verwenden.

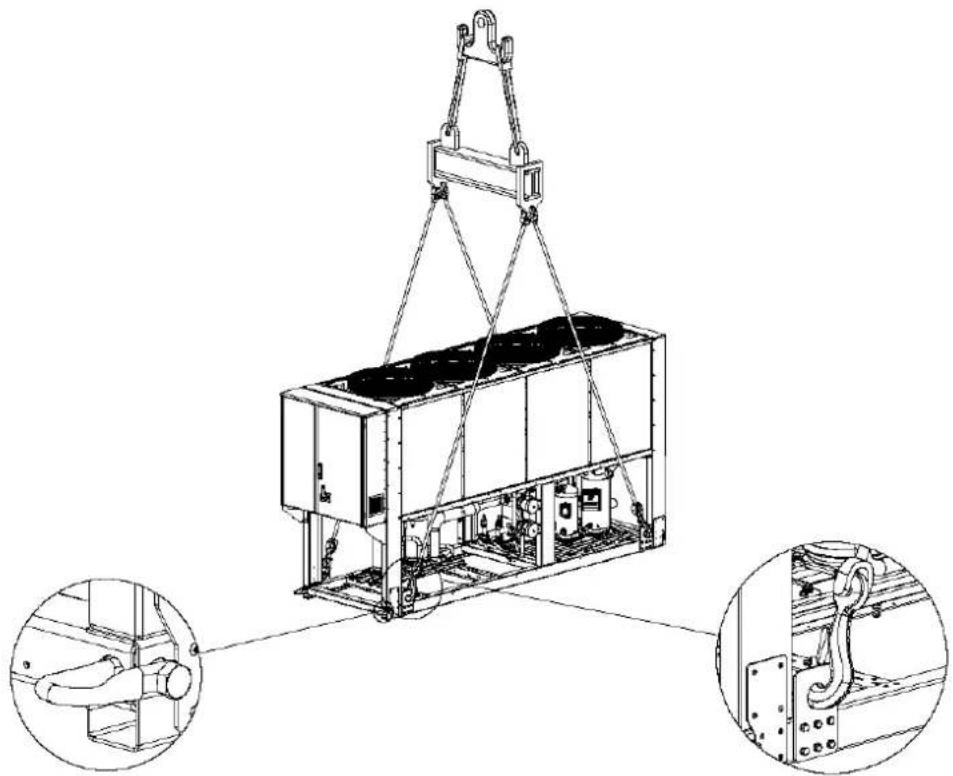

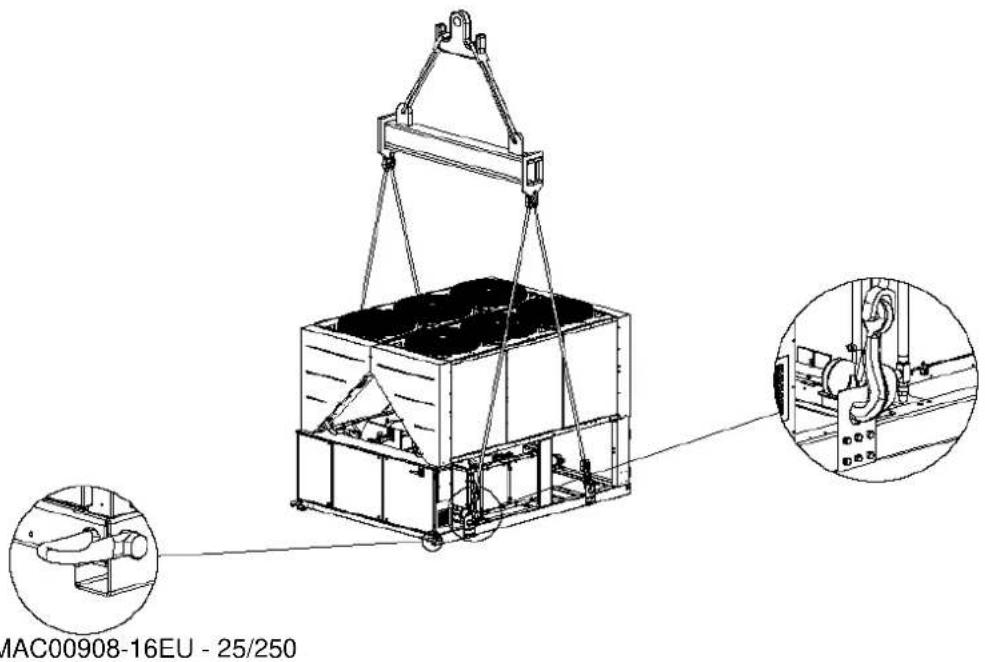

Abbildung 5 - Anheiten der Einheit

1 Verdichter-Einheit -"V"-förmige Kühlschlangen

4-5 Lüfter-Ausführung

6-14 Lüfter-Ausführung

(Die Zeichnung zeigt nur die 6-Lufter-Version. Die Anhebemethode fur Versionen mit 6-8-10-12-14 Luftern ist dieselbe)

Für die ebenerdige Installation muss ein ausreichend tragfähiges Betonfundament mit mindestens 250~mm Dicke bereitgestellt werden, das breiter als die Einheit ist. Der Sockel muss in der Lage sein, das Gewicht der Einheit zu tragen. Wenn die Einheit an einem für Personen und Tiere keinigt zugänglichen Ort installiert wird, sollen den die Sektionen des Verflüssigers und des Verdichters Schutzgitter installiert werden.

Um die besten Leistungen am Installationsort zu erreichen, sollen den folgende Anweisungen und Vorsichtsmaßnahmen beachtet werden:

• Rückfluss des Luftstroms vermeiden.
• Sicherstellen, dass der Luftstrom nicht durch Hindernisse befindert wird.
• Sicherstellen, dass die Fundamente belastbar und solide sind, um Larm und Vibrationen zu reduzieren.
• Einheit möglichst nicht an和其他s staubigen Orten installieren, um die Verschmutzung der Verflüssigerregister zu reduzieren.
• Das in der Anlage zirkulierende Wasser muss entsprechers sauber sein, alle Spuren von Öl und Rost müssen entfern werden. An der Zulaufleitung zur Einheit ist ein mechanischer Wasserfilter zu installieren.

Mindestabstände

Um eine optimale Belüfung der Verflüssigerregister zu gewährleisten, ist die Einhaltung der Mindestabstände an allen Einheiten von grundlegender Bedeutung.

Beir der Wahl des Aufstellungsortes und zur Gewährleistungs eines einwandfrei Luftstroms sind folgende Faktoren zu beachten:

Rückstrom warmer Luft vermeiden.

Ungenügende Luftzufuhr zum luftgekühten Verflüssiger vermeiden.

Beide Bedingungen konnen zu einer Zunahme des Kondensationsdrucks führen, was die Energieeffizienz und das Kuhlvermögen reduziert.

Die Einheit muss an allen Seiten für Wartungsarbeiten nach der Installation zugänglich sein. Abbildung 3 zeigt die erforderlichen Mindestabstände.

Der vertikale Luftauslassarf nichtbehindertsein.

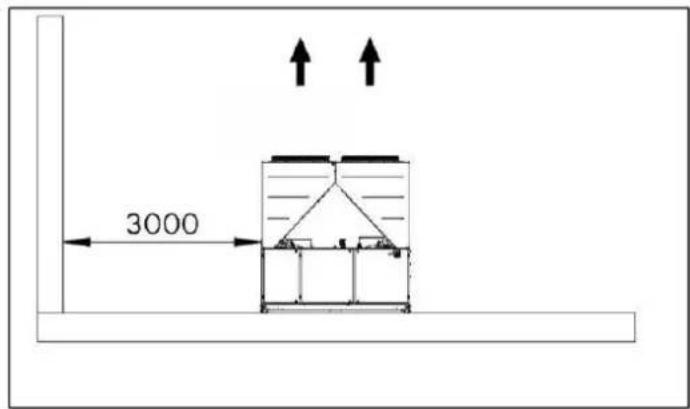

Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die gleiche Höhe wie die Einheit haben, ist diese in einem Abstand von nicht weniger als 2500 mm zu installmenten.

Wenn diese Hindernisse hoher sind, ist die Einheit in einem Abstand von nicht weniger als 3000mm zu installmenten.

Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse empfehlenden Mindestabstände zu beachten, kann es zu einer Kombination aus Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgeühlen Verlüssigerkommen, was zu einer Reduzierung der Leistung und Effizienz führen kann.

In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen Betriebsbedingungen anpassen, indem die unter bestimmten Umständen verfügbare Maximalleistungs abgegeben wird, auch wenn der seitliche Abstand geringer als empfohlen ist, es sei Denn die Betriebsbedingungen beeinträchtigen die Sicherheit des Personals oder die Betriebssicherheit der Einheit.

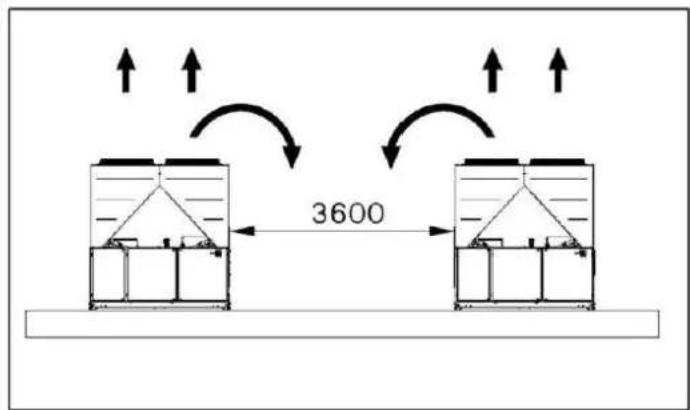

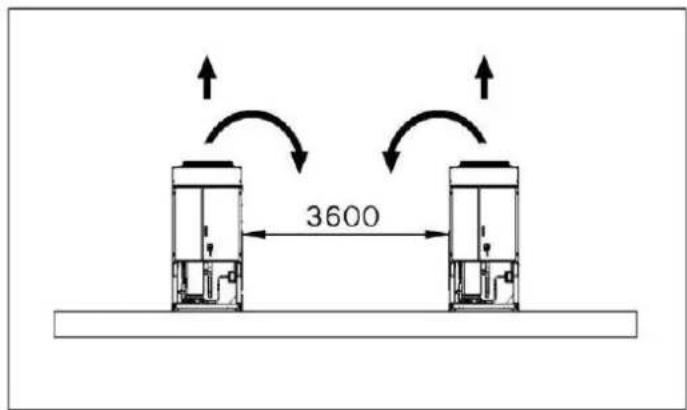

Wenn zwei oder mehr Einheiten direktNBebeneinander aufgestellt werden, solle ein Mindestabstand von mindestens 3600 mm zwischen den Verflüssigerreihen eingehalten werden.

Weitere Lösungen sind bei einem Vertreter des Herstellers zuz erfragen.

Schallschutz

Wenn die Schallemissionspegel besondere Maßnahmen erfordern, ist entsprechend auf die Isolierung der Einheit von ihrem Gestell zu achten. Dazu sind geeignete Schwingungsdämpfer einzubauen, die als Sonderzubehr geliefert werden. Elastische Kupplungen sind auch an den Wasseranschluss zu einzubauen.

Wasserleitungen

Bei der Planung der Leitungsführung ist die Zahl von Bögen und vertikalen Richtungsänderungen möglichst gering zu halten. Auf diese Weise werden die Installationskosten deutlich gesenkt und die Leistungen der Anlage verbessert. Das Wassersystem muss über folgenden verfügen:

1. Schwingungsdampfer zur Reduzierung der Vibrationsübertragung auf den Unterbau.
2. Absperventile zum Trennen der Einheit von der Anlage während der Wartung.
3. Durchflusswächter
4. Manuelle oder automatische Entlüftungsvorrichtung an der hochsten und Entwasserungsvorrichtung an der tiefsten Stelle der Anlage.
5. Verdampfer und Vorrichtung zur Wärmerückgewinnung, die nicht an der hochsten Stelle der Anlage angeordnet sein)dürfen.
6. Eine geeignete Vorrichtung, um den Wasserdruck in der Anlage zu halten (Ausdehnungsgefäß usw.).
7. Anzeigen für Wasserdruck und -temperatur, die den Techniker bei der Wartung unterstützen.

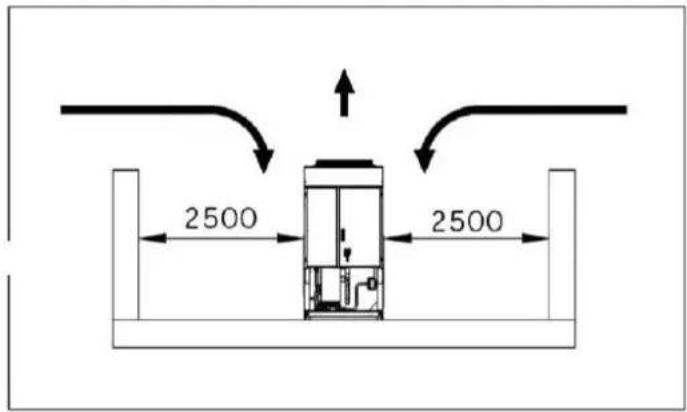

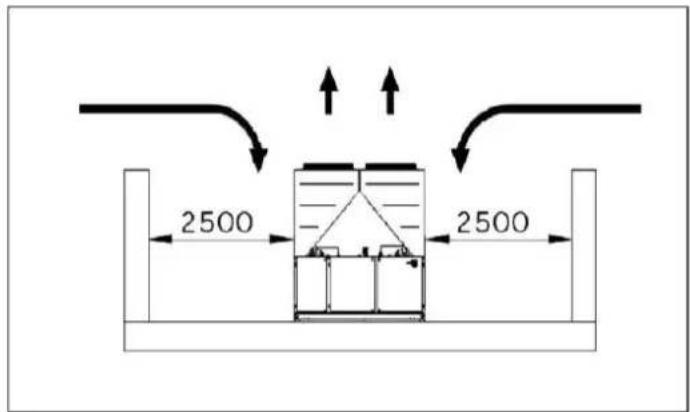

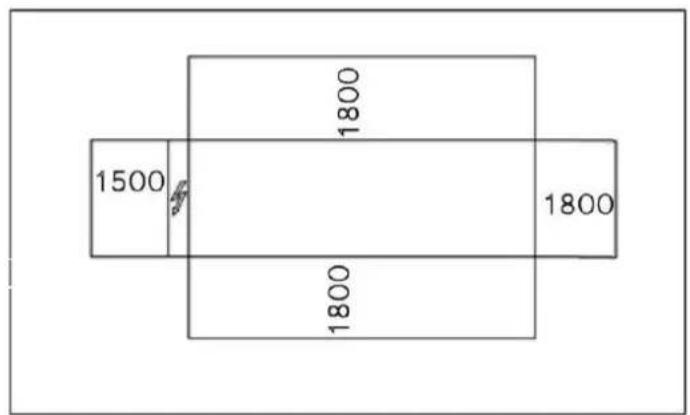

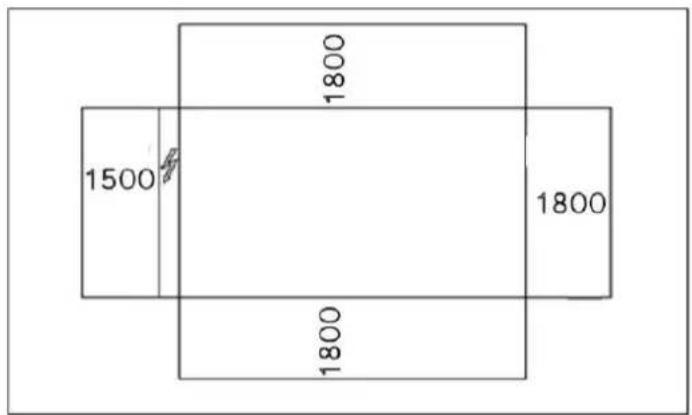

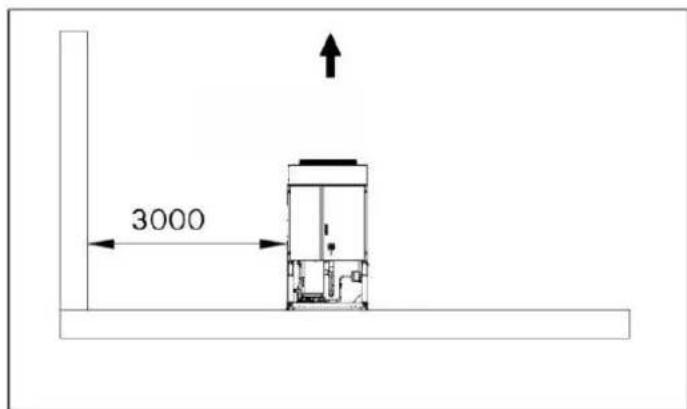

Abbildung 6 - Mindestabstände

1. Ein Filter oder eine Vorrichtung zur Entfernung von Feststoffeilen aus dem Fluid. Der Einsatz eines Filters verlangert die Lebensdauer des Verdampfers und der Pumpe, indem er dazu beiträgt, die Anlage in einwandfreiem Zustand zu halten.
2. Der Verdampfer besitz ein elektrisches Heizelement mit einem Thermostat, der einen Schutz vor dem Einfrieren des Wassers bis zu einer Umgebungstemperatur von -25^ gewährleistet. Alle anderen Wasserleitungen/-vorrichtungen außerhalb der Einheit mussen daher gegen Frost geschützt werden.
3. Wahlend der Winterzeit ist das Wasser aus der Vorrichtung zur Wärmerückgewinnung abzulassen, es sei dess, dem Wasserkreis wird eine Mischung aus Ethylenglykol in geeigneter Koncentration zugesetzt.
4. Bei Austausch der Einheit muss das Wasser aus der gesamten Anlage abgelassen und diese vor der Installation der neuen Einheit gereinigt werden. Vor der Inbetriebnahme der neuen Einheit soll das Wasser regelmäßigen Tests und geeigneten chemischen Behandlungen unterzogen werden.
5. Sollte das Glykol der Anlage als Frostschutzmittel zugesetzt werden, ist darauf zu achten, dass der Ansaugdruck niedriger sein muss, die Leistungen der Anlage werden geringer und die Druckabfälle stärker sein. Alle Maßnahmen zum Schutz der Einheit, wie der Frostschutz und der Schutz vor zu geringem Druck müssen erneut eingestellt werden.
6. Vor dem Absperren der Wasserleitungen sind diese auf Leckagen zu prufen.

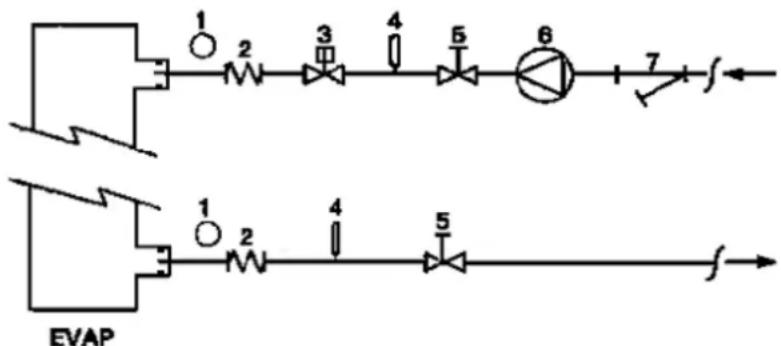

Abbildung 7 - Anschluss der Wasserleitungen am Verdampfer

1. Manometer
2. Elastisches Verbindungsstück
3. Durchflusswächter

4. Temperaturfuhler

5. Abspervertentil

6. Pumpe
   7.Filter

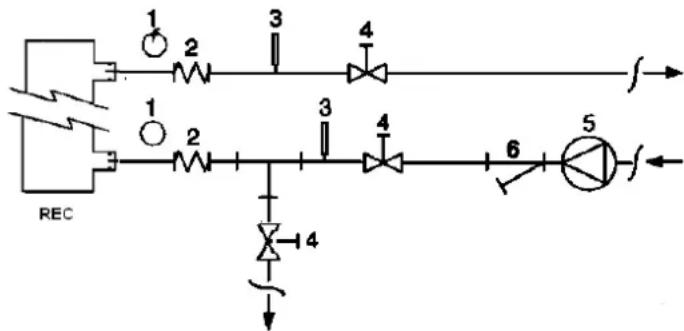

Abbildung 8 - Anschluss der Wasserleitungen an die Rückgewinnungswärmetauscher

1. Manometer
2. Elastisches Verbindungsstück

3. Temperaturfuhler

4. Absperrventil

5. Pumpe
6. Filter

Wasserbehandlung

Vor Inbetriebnahme der Einheit den Wasserkreislauf reinigen. Schmutz, Kalk, Rostsplitter oder andere Material konnen sich im Wärmetauscher ablagern und dadurch dessen Wärmeausstauschvermögen reduzieren. Es kann auch der Druckabfall zunehmen und den Wasser Durchfluss reduzieren. Eine geeignete Wasserbehandlung kann somit die Gefahr von

Korrosion, Erosion, Kalkbildung usw. reduzieren. Welche die geeignetste Wasserbehandlung ist, muss vor Ort je nach Art der Anlage und den Eigenschaften des Wassers festgelegt werden.

Der Hersteller haftet nicht für Schäden oder Betriebsstörungen des Gerats infolge unterlassener oder ungeeigneter Wasserbehandlung.

Tabelle 1 - Grenzwerte für akzeptable Wasserqualität

pH (25°C)	6,8-8,0		Gesamthärte (mg CaCO3/ l)	< 200
Elektrische Leitfähigkeit μS/cm (25°C)	<800		Eisen (mg Fe / l)	< 1,0
Chloridionen (mg Cl- / l)	<200		Sulfidionen (mg S2- / l)	Keine
Sulfat-Ion (mg SO4- / l)	<200		Ammoniumien (mg NH4+ / l)	< 1,0
Alkalinität (mg CaCO3/ l)	<100		Kieselerde (mg SiO2/ l)	< 50

Frostschutz von Rückgewinnungs-Wärmetauschern und Verdampfer

Alle Verdampfer sind mit einem thermostatisch geregelten Heizelement ausgerüstet, das einen geeigneten Frostschutz für Temperaten bis -25^ gewährt.

Es konnen jedoch, außer wenn die Wärmetauscher vollig leer sind und mit Frostschutzlösung gereinigt wurden, auch zusätzliche Maßnahmen gegen das Einfrierten eingesetzt werden.

Bei der Gesamptplanung der Anlage sind zwei oder mehr Schutzmaßnahmen vorzusehen, wie im Folgenden beschrieben:

• Ständige Wasserzirkulation in den Rohrleitungen und Wärmetauschern.
• Zusatz einer geeigneten Menge Glykol in den Wasserkreislauf.
• Wärmedämmung und Zusatzbeziehung der gefährdeten Rohrleitungen.
• Leerung und Reinigung des Wärmetauschers während der Winterzeit

Der Installateur bzw. das örtliche Wartungspersonal haben damit zu sorgen, dass die Frosstschutzmaßnahmen umgesetzt werden. Sicherstellen, dass immer geeignete Wartungsmaßnahmen für den Frosstschutz durchgeführt werden. Bei Nichtbeachtung der obigen Hinweise kann es zu Schäden an der Einheit kommt.

Frostschaden fallen nicht unter die Garantie.

Installation des Durchflusswächters

Um im ganzen Verdampfer einen ausreichenden Wasserdurchfluss zu gewährleisten, muss im Wasserkreislauf unbedingt ein Durchflusswächter installiert werden, entweder an der Wasserzu-oder der Wasserablaufleitung. Der Durchflusswächter soll die Einheit bei Unterbrechung des Wasserflusses abschlalten, um so den Verdampfer vor dem Einfrieren zu schützen.

Als Sonderleistung bietet der Hersteller einen speziell ausgewählten Durchflusswächter.

"Dieser P填补-Durchflusswachter eignet sich fur den Daureeinsatz im Außenbereich (IP67) bei Rohrdurchmessern von 1" bis 6""

Der Durchflusswächter besitzt einen potentialfreien Kontakt, der elektrisch mit den im Schaltplan angegebenen Anschüssen zu verbinden ist.

Der Durchflusswächter muss so eingestellt sein, dass er ausgelost wird, wenn der Wasserdurchfluss des Verdampfers unter 50% der Nenndurchflussmenge sinkt.

Wärmerückgewinnung

Auf Wunsch können die Einheiten auch mit einem Warmerückgewinnungssystem ausgerüstet werden.

Bei dieser System werden ein wassergekühter Wärmetauscher an der Abflussleitung des Verdichters und eine spezielle Vorrichtung zur Steuerung des Kondensationsdrucks eingebaut.

Um den Betrieb des Verdichters in seinem Gehäuse zu gewährleisten, * durren die Wärmerückgewinnungseinheiten nicht mit Wasserattemperaturen unter 28^ * arbeiten .

Der Anlagenplaner und der Installeur des Kaltwassersatzes müssen die Einhaltung these Wertes garantieren (z. B. durch den Einsatz eines Zirkulations-Bypass-Ventils)

Elektroanlage

Allgemeine Anforderungen

Alle elektrischen Anschlüsse an die Einheit müssen gemäß der geltenden Gesetze und Vorschriften erfolgen.

Alle Installations-, Einstellungen- und Wartungsarbeiten müssen durch Fachpersonal beaufsichtigt werden.

Es ist der jeweilige Schaltplan für die erworbene Einheit zu beachten. Sollte sich der Schaltplan nicht an der Einheit befinden oder verloren gegangen sein, ist beim zuständigen Vertreter des Herstellers eine Kopie anzufordern.

Bei Abweichungen zwischen Schaltplan und Schaltkasten/Elektrokabeln ist der Vertreter des Herstellers zu verständigen.

Es sind ausschiedlich Kupferleiter zu verwenden, andernfalls kann es zu Überhitzung oder Korrosion an den Anschlüssen kommt und die Einheit beschädigt werden.

Um Interferenzen zu vermeiden, sind alle Steuerkabel getrennt von den Elektrokabeln anzuschreiben. Zu dieser Zweck sind verschiedene Kabelkanale zu verwenden.

Besondere Sorgfalt ist auf die Anschlüsse an den Schaltkasten zu verwenden; werden die Kabelingänge nicht ordnungsgemäß abgedichtet, können diese das Eindringen von Wasser in den Schaltkasten erhögbaren, was zu Beschädigungen der Ausrüstungen im Inneren führen kann.

Vor jeder Installations- oder Anschlussarbeit muss das System abgeschaltet sein und in sicheren Zustand versetzt werden. Da diese Einheit Inverter beinhaltet, bleibt der Zwischenkreis der Kondensatoren für eine kurze Zeit nach dem Abschalten mit Hochspannung geladen. Keine Eingriffe an der Einheit vorphem, bevor nicht 5 Minuten nach dem Abschalten verflossen sind.

Die Einheit enthalt nicht-lineare Lasten wie Inverter, die einen natürlichen Stromverlust gegen Ende aufweisen. Wird der Einheit ein Erdschlussprüfer vorgeschalt, ist eine Vorrichtung des Typus B mit einer Mindeutschwelle von 300mA zu verwenden.

Dieses Produkt entspricht den EMC-Nomen für Gewerbeumgebungen. Daher ist es nicht für einen Gebrauch in Wohnbereichen gedacht, d. h. in Installationen, bei denen das Produkt an eine öffentliche Niederspannungsleitung angeschlossen wird. Soltte diese Produkte an eine

Niederspannungsleitung angeschlossen werden sollen,*Müssen spezifische Maßnahmen getroffen werden, um Interferenzen mit anderen empfindlichen Geräten zu verhinden.

Betrieb

Pflichtendes Benutzers

Grundsätzlich muss der Benutzer eine ausreichende fachliche Schulung erhalten und sich mit der Anlage vertraut machen, bevör er die Einheit benutzt. Der Benutzer muss nicht nur die vorliegende Anleitung lesen, sondern auch die Betriebsanleitung des Mikroprozessors und den Schaltplan, um die Startsequenz, die Funktionswise, die Abschaltsequenz und die Funktion aller Sicherheitsvorrichtungen zu verstehen.

Während der Erstinbetriebnahme der Einheit steth ein autorisierter Techniker des Herstellers für alle Fragen und Hinweise zur ordnungsgemäßen Bedienung zur Verflüglich.

Der Benutzer hat die Betriebsdaten jeder installierten Einheit zu vermerken. Außer dem hat er auch über alle regelmäßigen Wartungsarbeitien und Inspektionen Buch zu führen.

Sollete der Benutzer fehlerhafte oder ungewöhnliche Betriebsbedingungen feststellen, hat er den autorisierten technischen Kundendienst des Herstellers zu verständigen.

Routinemäßige Wartung

Mindestwartungsarbeiten sind in Tabelle 2 aufgeführrt.

Elektrolytische Inverter-Kondensatoren

Die Verdichter-Inverter enthalten elektrolytische Kondensatoren, die für eine Lebensdauer von mindestens 15 Jahren bei normaler Benutzung entwickelt wurden. Schwerlast-Bedingungen können die Lebensdauer der Kondensatoren verkürzen.

Der Chiller berechnet die verbliebene Lebensdauer des Kondensators auf der Grundlage des aktuellen Betriebs. Sinkt die verlieben Lebensdauer unter einen gegebenen Schwellenwert, wird vom Controller eine Warnung ausgegeben. In dieser Fall wird zum Austausch der Kondensatoren geraten. Diese Vorgang dart nur von Fachkräften vorgenommen werden. Der Austausch hat folgendermaßen zu erfolgen:

Den Chiller ausschalten
Mit dem Offnen des Invertergehauses 5 Minuten warten
- Überprüfen, dass die verbliebene Gleichstromspannung am Gleichstromanschluss Null beträgt.
Das Gehäuse des Inverters öffnen und die alten Kondensatoren durch die neuen ersetzen.
- Den Controller des Chillers über das Wartungsmenu zureksetzen. Dies ermöglich dem Controller die neue geschätzte Lebensdauer der Kondensatoren neu zu berechnen.

Kondensator-Aufbereitung nach langem Stillstand

Elektrolytischen Kondensatoren konnen einen Teil ihrer ursprünglichen Eigenschaften einbüssen, wenn sie länger als 1 Jahr nicht mit Energie versorgt werden. Werde der Chiller für eine langere Zeit ausgeschalten, wird eine "Aufbereitungs"-Prozedur wie folgt erforderlich:

Den Inverter einschalten
- Diesen mindestens 30 Minuten eingeschaltet halten, ohne den Verdichter zu starten
Nach 30 Minuten kann der Verdichter gestartet werden

Start Niedrige Umgebungstemperatur

Inverter enthalten eine Temperaturkontrolle, die es ihren ermöglich, Umgebungstemperaturen bis zu -20^ zu widerstehen.

Trotzdem sollenn sie nicht bei niedrigeren Temperaturen als 0^

eingeschaltet werden, es sei dann, folgende Prozedur wird beachtet:

Den Schaltkosten o:fnen (nur geschalte Techniker sollen den diesen Vorgang vornehmen)
Die Verdichter-Sicherungen (durch Ziehen der Sicherungshalter) oder die Trennschalter des Verdichters offen
Den Chiller einschalten
- Den Chiller mindestens 1 Stunde eingeschlatet setzen (dies ermöglich den Inverter_Heizern, den Inverter zu erwärmen).
Die Sicherungen erneut schlieben
Den Schaltkasten verschlieben.

Kundendienst und begrenzte Garantie

Der Hersteller testetSAMTliche Einheiten im Werk und leistet 12 Monate ab Erstinbetriebnahme bzw. 18 Monate ab Auslieferungsdatum Garantie.

Unsere Einheiten wurden gemäß der hochsten Qualitätsstandards entwickelt und hergestellt und gewährleisten jahrelang störungsfreien Betrieb. Dennoch ist es wichtig, für die richtige und regelmäßige Wartung zu sorgen. Dabei sind die in der vorliegenden Anleitung beschrieben Verfahrensweisen und die Regel für eine fachgerechte Maschinenwartung zu beachten.

Es wird dringend empfohlen, einen Wartungsvertrag mit einem vom Hersteller autorisierten Kundenservice abzuschreiben. Unser erfahrrenes und kompetentes Personal gewährleistet einen effizienten und problemlosen Service.

Zu beachten ist auch, dass die Einheit auch während der Garantiezeit gewartet werden muss.

Bitte beachten Sie, dass der unsachgemäß Einsatz der Einheit, z.

B. über ihre Betriebsgrenzen hinaus oder ohne ausreichende

Wartung, wie sie in der vorliegenden Anleitung beschrieben ist, die Garantie nichtig macht.

Zur Einhaltung der Garantiebedingungen sind besonders folgende Punkte zu beachten:

1. Die Einheit dar nicht über die genannten Grenzen hinaus betrieben werden.
2. Bei der Stromversorgung)durfen die Spannungsgrenzen nicht überschritten werden und sie muss frei von Oberschwingungen oder plottlichen Spannungswechselen sein.
3. Die dreiphasige Stromversorgung darf eine Phasenunsymmetrie von maximal 3% aufweisen. Die Einheit darf nicht eingeschaltet werden, solange das elektrische Problem nicht gelost ist.
4. Die Sicherheitsvorrichtungen, egal ob mechanismisch, elektrisch oder elektronisch, * dürfen nicht deaktiviert oder unwirksam gewacht werden.
5. Das in den Wasserkreislauf eingefüllte Wasser muss sauber und auf geeignete Weise behandelt sein. An den Wasserleitung am Zulauf zum Wärmetauscher ist ein mechanischer Filter zu installieren.
6. Außer wenn ausdrücklich bei der Bestellung anders vereinbart, daß die Wasserdurchflussmenge des Verdampfers niemals higher als 120% und niedriger als 80% der Nennkapazität sein.

Vorgeschriebene regelmäßige Kontrollen und Inbetriebnahme von Druckanlagen

Die Einheiten gehören in Kategorie IV der durch die EG-Druckgeräte-Richtlinie 2014/68/EU festgelegten Klassifizierung. Für die zu dieser Kategorie gehörenden Kaltwassersätze fordern eine ortliche Vorschriften eine regelmäßige Inspektion durch eine autorisierte Stelle.itte die am Installationsort geltenden Anforderungen beachten.

Tabelle 2 - Programm für routinemäßige Wartung

Tätigkeiten	Wöchentlich	Monatlich (Anmerkung 1)	Jährlich/Saisonal (Anmerkung 2)
Allgemein:
Abiesen der Betriebsdaten (Anmerkung 3)	X
Sichtkontrolle der Einheit auf ?Beschädigungen bzw. lose Teile		X
Kontrolle der Wärmedämmung auf ?Beschädigungen und Vollständigkeit			X
Reinigung und Lackierung wo nötig			X
Analyse des Wassers (6)			X
Funktionskontrolle des Durchflusswächters		X
Elektroanlage:
Prüfen der Steuersequenzen			X
Verschleißkontrolle des Schaltschützes – wenn nötig austauschen			X
Prüfen des korreten Anzugs aller Elektrokommen – wenn nötig festziehen			X
Reinigung der Schalttafel von innen			X
Sichtkontrolle der Komponenten auf Anzeichen von Überhitzung		X
Funktionsprüfung des Verdichters und des elektrischen Heizelements		X
Isolationsmessung des Verdichtermotors mit Isolationsprüferität (Megger)			X
Lufteinlassfilter des Schaltbretts säubern		X
Den Betrieb aller Ventilatoren am Schaltbrett überprüfen			X
Den Betrieb des Kühlventils und Heizers des Inverters überprüfen			X
Den Zustand der Kondensatoren im Inverter überprüften (Zeichen v9on Beschädigungen, Verluste, usw.)			X
Kühlkreislauf:
Prüfen auf Kältemittel-Leckagen		X
Prüfen des Kältemittelflüsses über das Flüssigkeitsschauglas – das Schauglas muss voll sein	X
Prüfen des Druckabfalls des Entwässerungsfilters		X
Prüfen des Druckabfalls im Ölfilter (Anm. 5)		X
Vibrationsanalyse des Verdichters			X
Analyse des Säuregehalts des Öl's (Anm. 7)			X
Sektion des Verflüssigers:
Reinigung der Verflüssigerreihen (Anmerkung 4)			X
Prüfen, ob die Lüfter korrekt gespannt sind			X
Prüfen der Lamellen der Verflüssigerreihe – wenn nötig entfern			X

Anmerkungen:
1. Die monatlichen Tätigkeiten schreiben alle wochentlichen ein.
2. Die jahrlich (oder bei Beginn der Saison) durchzufuhrenden Tätigkeiten schlieben alle wochentlichen und monatlichen ein.
3. Die Betriebsdaten der Einheit konnen taglehen werden, so dass hohe Beobachtungsstandards eingehalten werden.
4. In Umgebungen mit einer hohen Teilchen-Konzentration in der Luft kann es erforderlich sein, die Verflüssigerreihe halten zu reinigen.
5. Den Ölfilter ersetzen, wenn der Druckabfall 2,0 Bar erreicht.
6. Auf geloste Metalle kontrollieren.
7. TAN (Gesamtsäurezahl): ≤0,10: keine Tätigkeit erforderlich
0,10 bis 0,19: Säureschutzfilter ausauschen und nach 1000 Betriebsstunden erneut kontrollieren. Filter solange weiter austrauschen bis die TAN weniger als 0,10 beträgt.

0,19:Öl, Ölfilter und ÖlentwasserungsfILTER austauschen. In regelmäßigen Zeitabständen prufen.

Wichtige Hinweise zum eingesetzten Kaltemittel

Dieses Mittel enthalt fluorierte Treibhausgase. Gase nicht in die Atmosphare freiisetzen.

Kaltemittel-Typ: R134a

GWP-Wert (1): 1430

(1) GWP = Treibhauspotenzial

Die fur den Standardbetrieb erforderliche Menge des Kaltemittels ist auf dem Typenschild der Einheit angegeben.

Die tatsächlich in der Einheit enthaltene Menge Kätemittel wird über einen versilberten Peilstab in der Schalttafel angezeigt.

Je nach Vorgaben auf europäischer oder lokaler Ebene können regelmäßige Inspektionen erforderlich sein, um Kätemittel-Leckagen festzustellen.

Anweisungen vonwerkseitig und über die Felder geladene Einheiten

(Wichtige Information zum verwendeten Kältemittel)

Das Kältemittelsystem wird mit fluorierten Treibhausgasen geladen.

These Gase dürfen nicht in die Atmosphäre entweichen.

1 Mit unauslöslicher Tinte das Schild mit den Angaben zur Kätemittelladung ausfüssen, das mit dem Produkt mitgeliefert wurde:

• die Kältemittelladung für jeder Kreislauf (1; 2; 3)
• die Gesamtkaltemittelladung (1 + 2 + 3)
• Berechnung der Treibhausgasemission nach folgender Formel:

GWP-Wert des Treibhausgases x Gesamtkaltemittelladung (in kg) / 1000

a Enthalt fluorierte Treibhausgase
b Nummer des Kreislaufs
c Werkseitige Ladung
d Feldladung
e Kaltermittelladung mit jedem Kreislauf (entspruchend der Anzahl von Kreislaufen)
f Gesamtkaltemittelladung
g Gesamtkaltemittelladung (werkseitig + Feld)
h Treibhausgasemission der Gesamtkaltemittelladung ausgedrückt in

Tonnen CO_2 -Equivalent

m Kaltemitteltyp
n GWP = Global warming potential (Treibhauspotential)
p Seriennummer Gerät

2 Das ausgefüllte Schild muss im Schaltschrank angebracht werden

Regelmäßige Prüfungen auf Leckagen des Kältemittels konnen je nach europäischen oder örtlichen Vorschriften erforderlich sein.itte, wenden Sie sich an ihren ortlichen Handler für dementsprechende Auskünfte.

HINWEIS

D-EIMAC00908-16EU -31/250

In Europa wird die Treibhausgasemission der Gesamtkaltermittelladung in das System

(ausgedrückt in Tonnen CO_2 -Aequivalent) benutzt, um die Zeitabstande für die Wartung festzulegen.

Die geltende Gesetzgebung beachten.

Formel zur Berechnung der Treibhausgasemission:

GWP-Wert des Treibhausgases x Gesamtkaltemittelladung (in kg) / 1000

Den auf dem Treibhausgas-Schild angegebenen Wert benutzen. Diese GWP-Wert beruht auf

dem 4. Sachstandsbericht des IPCC. Der im Handbuch angegebene GWP-Wert konnte veraltet sein (z.B. weil er auf dem 3. 4. Sachstandsbericht des IPCC basiert)

Weitere Informationen erteilt der ortliche Handler.

Entsorgung

Die Einheit besteht aus metallischen, elektronischen und Kunststoffbauteilen. Alle diese Teile sind gemäß den örtlich geltenden Vorschriften zu entsorgen.

Die Bleibatterien sind zuammeln und entsprechenden Schadstoffsmelstellten zuzuleiten.

Ol ist aufzufangen und den entsprechenden Schadstoffsmammelstellen zuzuleiten.

Die vorliegende Anleitung ist eine technische Unterlage und stellt kein bindendes Ansbot dar. Es kann nicht explizit oder implizit garantiert werden, dass der Inhalt vollständig, die oder zuverlüssig ist. Alle darin enthaltenen Daten und Beschreibungen konnen unangekündigt geändert werden. Die zum Zeitpunkt der Bestellung mitgeteilen den Daten gehalten als definitiv.

dumr hien f i t d t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Wir behalten uns das Recht vor, jederzeit unangekündigt an Entwurf und Aufbau Änderungen vorzunehmen. Dementsprechend ist das Bild auf dem Titelblatt unverbindlich.

Minimum vereiste ruimte

De verticale luchtafvoer mag nicht belemmerd zich.

Elektrische installment

Algemene specificities

Rutinmässigt unterhalb

Minimala underhalsaktivitet anges i tabell 2.

Inverterns elektrolytiska kondensatorer

Tabell 2 - Program für regelbundet unterhalb

Miljovilbetingelsene ma vare innenfor folgende grenser:

Laveste lufttemperatur: -20°C
