NÁVOD K OBSLUZE EWAD415TZPR DAIKIN

Dekujeme, ze jste si zakoupili tento chiller

PRED INSTALACI A UVEDENIM DO PROVOZU SI POZORNE PRECTETUO PRIRUCKU. NESPRAVNÁ INSTALACE MÜZE ZAPRICINIT ZASAHY ELEKTRICKYM PROUDEM, ZKRTAY, POZAR ANEBO JINE SKODY NA PRISTROJI A ZRANENI OSOB. ZARIZENI MUSI BYT NAINSTALOVANO KVALIFIKOVANYM PRACOVNIKEM/TECHNIKEM. UVEDENI ZARIZENI DO PROVOZU MÜZOU VYKONAT POUZE ZKUSENI A OPRAVNENI PROFESIONALNIPRACOVNICI. VSECHNY UKONY SE MUSI PROVADET V SOULADU S MISTNIMIPREDPISY A NORMAMI. INSTALACE ZARIZENI A JEHO UVEDENI DO PROVOZU JE PRISNE ZAKAZANO V PRIPADE, ZE VSECHNY POKYNY V TETO PRIRUCCE NEJSOU ZROZUMITELNE.

V PRIPADE POCHYBNOSTI, PRO DALSI INFORMACE A RADY KONTAKTUJTE KONCESIONARE VYROBCU.

Popis

Zařizení, které jste si zakoupili, je vduchem chlazený chiller, které slouží k chlazení / ohhév u vody (nebo směsi vody a glykolu) v mezich niže uvedenych provoznich hodnot. Fungováni zařizení je založENO na stlacováni, kondenzaci o odpařováni par podle reverzniho Carnotova cyklu. Hlavními součastmi zařizení issou:

• Sroubový kompresor, který zvyšuje tlak par chladiva z odpařovacijo tlaku na kondenzačné tlak.

Vyparnik, kde se v „rezimu chlazeni" tekute chladivo pri nizkem tlaku odparuje a chladivodu
- Spirála, kde v režimu chlazení páry pfi vysokém tlaku kondenzuji a odevzdávaji teplo odebrane z chlazené vody do atmófery za pomoci vzduchem chlazeného vyméníku tepla.
- Expanzní ventil, ktery umožnjue snizovat tlak kondenzované kapaliny z kondenzačniho tlaku na odpařovací tlak.

Obecné informace

Vsechna zaifeni jsou dodavany s elektrickymi schematy, certifikovaniy vkyresv, identifkačním stitkem; a DOC (Prohlášeni o shode); v teto dokumentaci jsou uvedene vsechny technické udaje zakoupeného zaifeni a NEODDELITELNOU A PODSTATNOU CÁSTI TÉTO PRIRUCKY

V pripade neshody mezi touto prfruckou a dokumentaci pristoje jsou smerodatne udaje, uveden na samotnem pristoji. V pripade pochybnosti kontaktujte koncesionaire vyrobce.

Ucelem teo priucky je poskytnout pomoc kvalifikovanemu instalaterovi a pracovnikovi, aby byla zajistena spravná instalace, uvedeni do provozu a udrzba zafrzeni, bez ohrozeni osob, zvirat a/nebo predmétú.

Dodani zarizeni

Po dodani zařizení na misto instalace je zapotrebi jej zkontrolovat, aby se zistili eventuální skody. Je zapotrebl prohlédnout a zkontrolovat věchny komponenty, vyjmennové v dodacím listu.

V pripadé, ze bude zařizení poskozeno, neodstrañujte poskozený material a okamžite ohlaste skodu preprvní společnosti, aby zařizení prozkoumala.

Okamžite škodu nahlaste koncessionari virobce, poslte mu podle moznosti smimky, ktere mužou byt užitečné pri zjistovani odpopežnosti.

Škoda se nesmí odstranit, dokud nebyla vykonána kontrola ze strany prydstavitele vyrobce anebo prepravní společnosti.

Prid instalaci zaifeni se uistete, ze model a elektricke napetu vutedene na stitku je spravne. Vyrobce neodpovida za eventualni skody vznikle po prijet zaifeni.

Operačni limity

Uskladněni

Podminky prostef mus opovfat nasledujicim limitum:

Minimálny teplota prostředi: -20°C

Maximáni teploa prostředi: 57°C

Maximáni relativí vlhkost 95% bez kondenzace
Uskladnéni pfi nizsī teploté jako je minimáni teplota muze poskodit componenty zaízeni, zatímoci pri vyssī teploté jako je maximáni muze zpúsobit otevřeni bezpečnostnich ventilú.
Uskladnéni v prostfédí s kondenzaci muze poskodit elektrické componenty.

Fungováni

Fungováni je povolno v mezich provoznich limitu uvedenych na Obrázku Operacni limity.

Zaflzeni se musi použivat s prutokem vody vyparníkem mezi 50% a 140% nominálho prutoku (standardí operáčí podminky).

Provozmimo uvedenych limitu muze zaifzeni poskodit.

V priadé pochybnosti kontaktujte koncesionäre vyrobce.

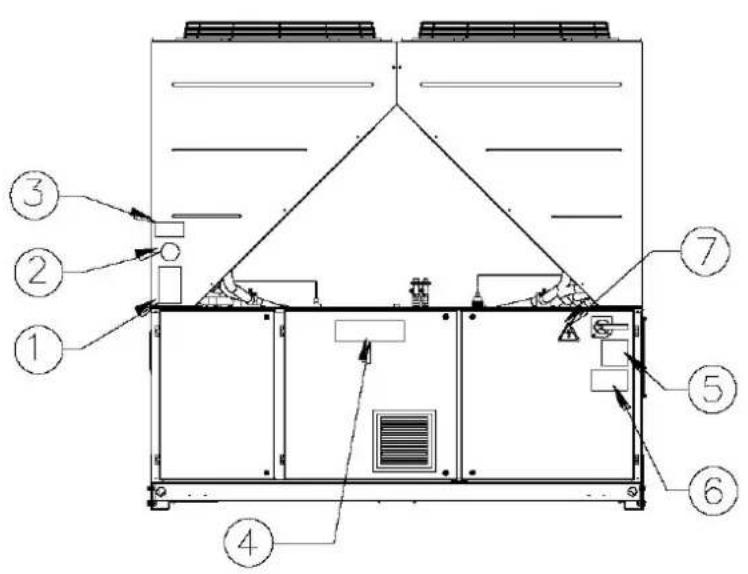

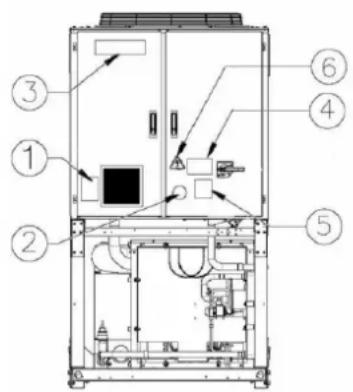

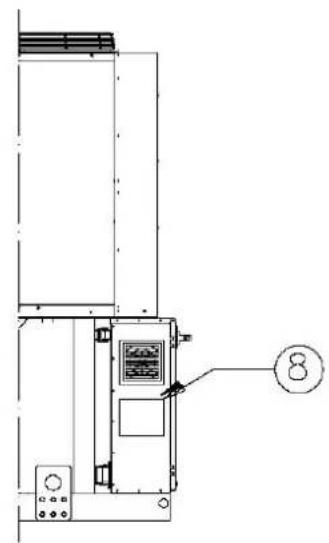

Obrázek 1 - Popis stitkú aplikovanych na elektrickém panelu

Identifikace stifiku

1 - Symbol nehořavého plynu	5 - Upozornění o utažení kabelù
2 - Typ plynu	6 - Symbol elektrického nebezpečí
3 - Logo výrobcse	7 - Pokyny ke zvedáné
4 - Upozorněni o nebezpečné napětí	8 - Udaje identifikacného šlítku zařizení

Identifikace stitku

1 - Symbol nehořavého plynu	5 - Upozornění o utažné kabelù
2 - Typ plynu	6 - Upozornění o nebezpečné napětí
3 - Udaje identifikacného štítku zařizení	7 - Symbol elektrického nebezpečí
4 - Logo výrobce	8 - Pokyny ke zvedáné

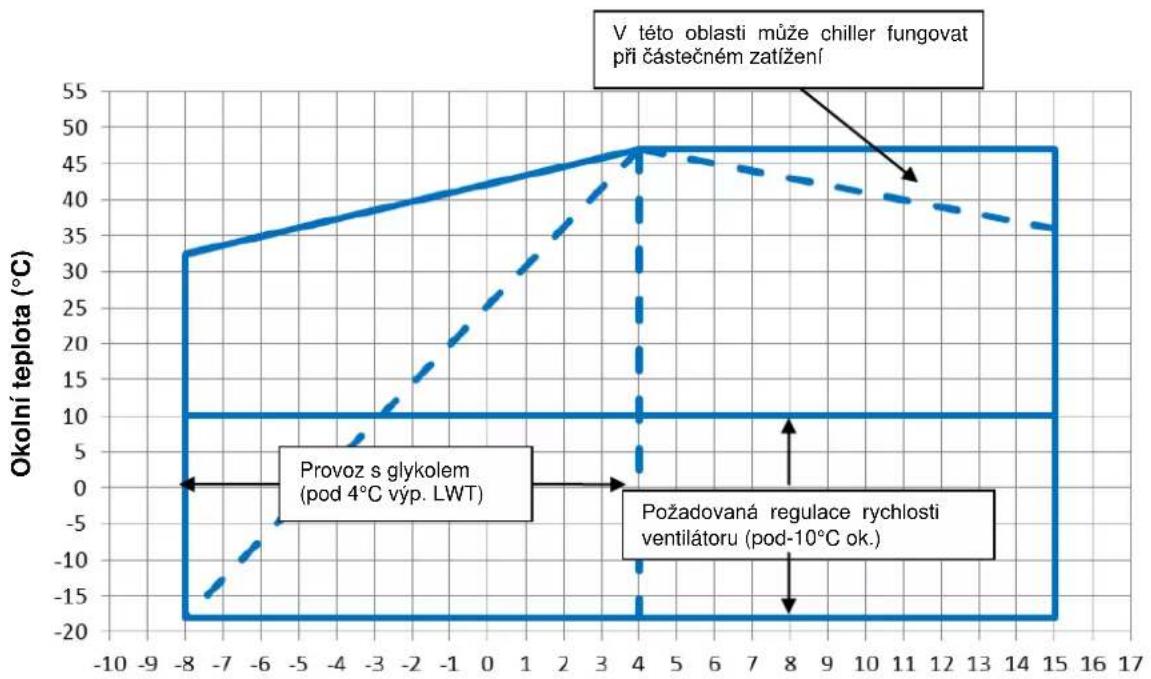

Obrázek 2 - Provozní lity - standardní učinnost
Teplota vodv na vystupu vvparniku (^)

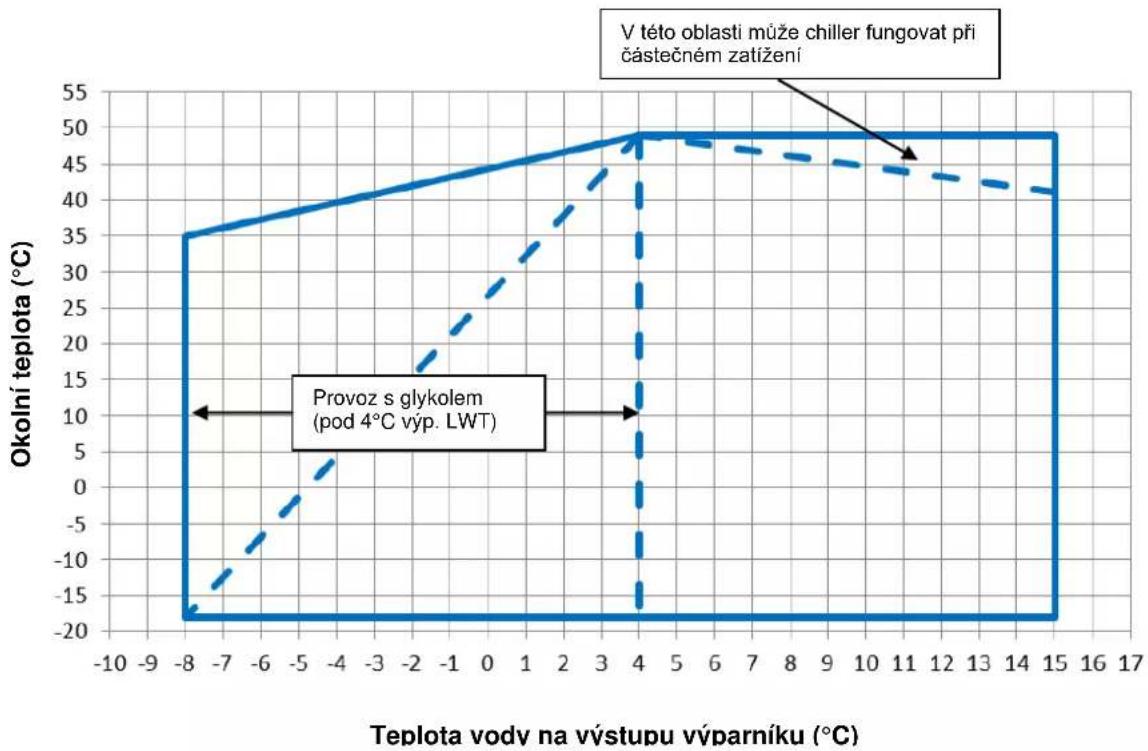

Obrázek 3 - Provozni limity - Vysoká účinnost

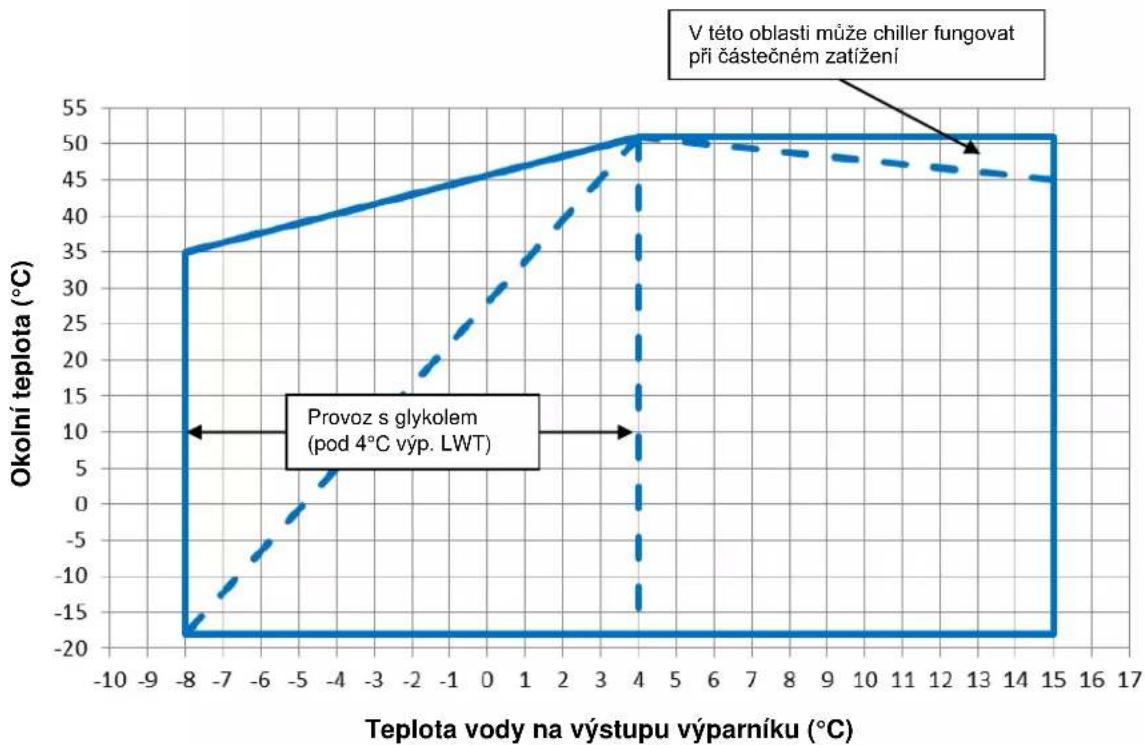

Obrázek 4 - Provozní limity - Prvotřidní učinnost

Bezpečnost

Zafrzení musi byt pevně uchycené k podlaze.

Je dulezite dodrzovat nasledujicfPokyny:

Zaǐzení se muže zvedat pouze v príslusnych bodech, vyznačenych Žlute, které se nacházejí na跟他 podstavci.
- Pristup k elektrickým komponentům je zakážán,Pokud prědtem nebely hlavní vypínač zařizení otevřen a elektrické napajén deaktivovano.
- Pristup k elektrickým componentüm je zakázán bez použiti izolačné plośiny. Nepřistupujte k elektrickým componentüm,Pokud se v blízkosti vyskytuju voda/nebo vlhkont.
Oestre okraje a povrch casti kondenzatoru muzou zpusobit poraneni.Vyhbejte se primemu kontaktu a pouzfejevhodne osobni ochranné prostredky.
- Pred jakymkoli zasaehem na chladicfch ventilatorech a/nebo kompressorech odpoje elektricke napajeni otevifenim hlavnho vypinace. Nedodrozovani tohoto pravidla muze zpusobit vaznā poraněni.
- Nevkladeje pevné predmety do vodnich trubek, zatimco je zafrzeni zapojeno k systemu.
- Mechanicky filtr musi byt nainstalovan na vodni trabce, ktera je zapojena ke vystupu tepelneho vymeniku.
- Zafizeni je vybaveno bezpečnostřimi ventily, které jsou namontovány po stranach nizkého a vysokého tlaku chladíciho obvódu.

Je prisné zakázano odstranit vsechny ochranné kryty pohyblivych cástí.

V prépade neçekaného zastaveni zařizení postupujte podlePokynu uvedenych v Kontrolni panel - pflručkaPokynu, který je současti dokumentace, odevzdane konečnému uživateli.

Doporucje se providet ukony instalace a udrzby spolu s jinymi osobami. V (^p)adpe nahodilych zraneni anebo problemu se choveite naseduljicim zupusobem:

Zachovejte klid
Stisknete tlaftko alarmu, nachazli se v miste instalace
- Premistete ranenou osobu na teplé misto, daleko od zafrizeni a ulozte ji do polohy klidu
- Okamžite uvedomte personal odpovedny za bezpečnost v budově anebo pohotovostní záchrannou sluzbu.
- Pockejte na prichod pohotovostní sluzby a nenechávejte raněného samotného
Poskytnete vsechny potbrebné informace operatürm pohotovostní sluzby

A

Vyhybeje se instalaci chilleru v prostredi, ktere muze byt nebezpecné bēhem udrzbańskiych ukonù, jakapníklad plośiny bez ochrannych zidek nebo zábradí anebo zony, které neodpovidaj požadavkum pro okolní prostredi chilleru.

Hluk

Zařizení produkuje hluk zejměna v dusledku otáčeni kompressoru a ventilátoru.

Hladina hluku pro kaźdý model je uvedena v prilozene dokumentaci.

Pokud je zařeni správně nainstalovANO a používANO a pravidelné jej podrobujete udžržbe, hladina hluku si nevyžaduje namontovani specifikné ochranného pristroje, ktery by fungoval nepřetržite poblí zařeni.

V pripadé instalace se specifikymi zvukovymi požadavky je zapotrebeb nainstalovat dodatkový prístroj pro snizeni hluku.

Přemistováni a zvedáni

Vyhybejtse narazum a/nebo otresum zaireneni beshem nakladan/Iyvladani z prepravnlo prostfedku a beshem premistovani. Tlachte anebo tahejte zaireneni pouze za ram podstavce. Umistete zaireneni dovnitr prepravnho prostfedku tak, aby se neyhbalo a nezpusobilo skody. Dbejtne to, aby zdna ccast zaireneni neupadla beshem prepravy a nakladan/Iyvladani.

Vsechny Jednotky série se dodavaji se zdvihacimi body, které jsou oznacene Žlute. Pouze tyto body se mužou použivat pro zvedani zařizení, jak je to znázorněno na obrázku.

Abyste pfeedesli poskozeni pristoje, poujite Rozpernou tyc. Umistete ji nad mrizy ventilatoru, do vzdalenosti minimalne 2,5 metru.

！

Zvedaci lana a posuvné tyče museji být dostatečné pevné, aby bezpečné udrželi zařizení. Zkontrolujte hmotnost zařizení na跟他 identifikacním stitku.

Zaɪzeni se musi zvedat s maximáni opatrností a pozornosti, podlePokynu ke zvedáni, uvedenych na stitku. Zvedejte zaɪzeni pomalu a udržujte jej perfektné vyrovné.

Umisteni a montaz

Vsechna zafrzeni jsou projektovana pro externi pouziti, na balkonech anebo zemi, za podmínek, ze v prostoru určeném pro instalaci se nenacházeji prekázky, které by mohl snizovat prútok vzduchu ke kondenzačním bateríf.

Zařizení musi byt nainstalováno na pevném a perfektné rovně povrchu. Bude-li zařizení instalováno na balkonech anebo stfěchách, je možné, ze bude zapotěbí použít tramů pro Rozloženi hmotnosti.

Obrázek 5 - Zvedáni zařazení

1 Kompresor - civky vtaru "V"

4-5 ventilátorú

6-14ventilatoru

(Vykresznazornejoupeouzeverzis6ventilatory.Uverze6-8-10-12-14ventilatoryjezpusobzvedani stejny)

Pro instalaci na zemi je potrebny odolny cementovy zaklad o minimalni toulouse 250 mm a delce presahujici delku samtohno zaifzeni, zaklad musi byt schopny udrzhet hmotnost zaifzeni.

Pokud je zařizení nainstalováno v prostorach lehce pristupnych osobám anebo zvifatúm, doporučuje se namontovat ochranné mřížky na casti kondenzátoru a kompressorov.

Pro zabezpečeni lepši vykonnosti v mistě instalace dodržujte následujíci opatřeni aPokyny:

Vyhybeje se recirkulaci toku vzduchu.
- Ujistete se, ze se v blizkosti nevyskytuji prekazky, které brani spravnému toku vzduchu.
- Ujistete se, ze zaklad je pevný a odolný, aby se co nejvíc snizil hluk a vibrate.
Vyhne se instalaci zaifeni v obzvlaste prasnych mistech, protoze by mohlo dojit k zneci steni kondenzaichn baterii.
Voda v systemu musi byt obzvlaste cistá a vsechny stopy oleje anebo rzi se musi odstranit. Na vstupni trabce zaifizeni musi byt namontovan mechanicky filtr vody.

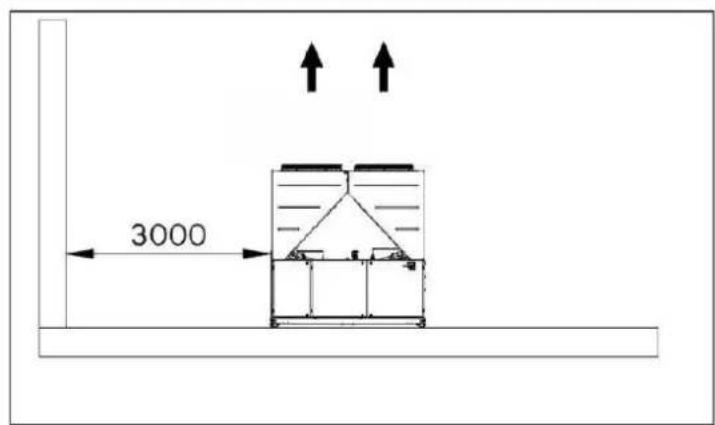

Požadavky minimálniho prostoru

Je duležite respektovat minimálni vzdalenosti na vsech zařizenich pro zabezpečeni optimálni ventilace kondenzačnich baterii.

Kdyz se rozhodnete umistit zarizeni, pro zabezepeceni adekvatniho toku vzduchu je zapotbrebrat v uvahu nasledujici faktory:

Vyhybejte se recirkulaci tepleho vzduchu
Vyhbyeje se nedostatecnemu privodu vzduchukondenzatoru, chlazeneho vzduchem.

Obé podmíky muzou zpúsobit zvyşeni kondenzačnlo tlaku, které vede ke snizeni energetické vykonnosti a chladici učinnosti.

K zařizeni musi byt pristup z kaźde strany pro provaděni udržbařskych ukonu po instalaci. Obr. 3 udáva minimálny požadovaný prostor.

Vertikalni odvod vzduchu nesmi byt zataraseny.

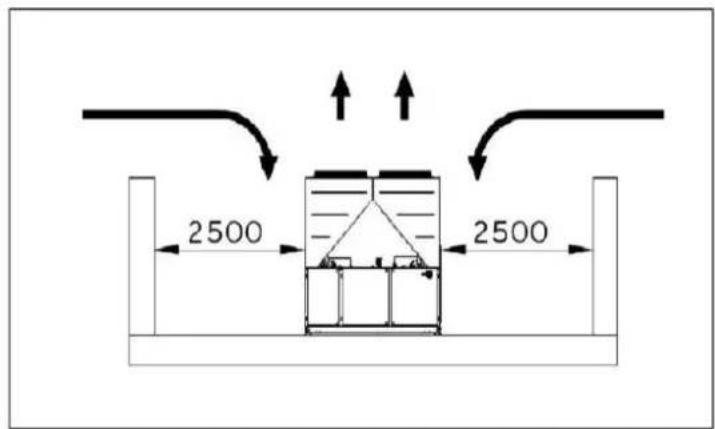

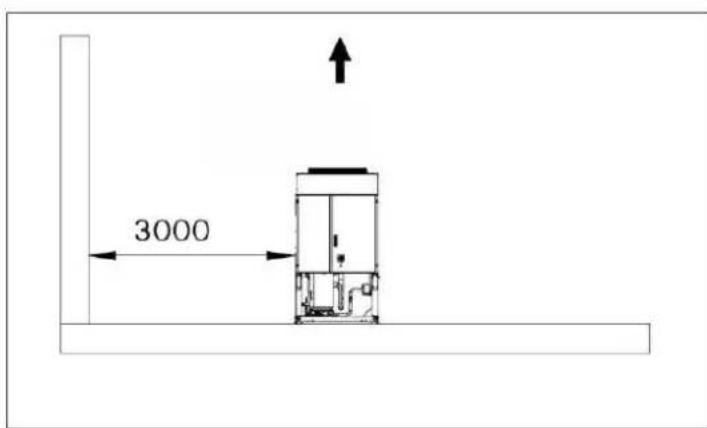

Pokud se kolem zafzeni nachazeji zdi anebo jine pkekaky stejnveyako samotne zafzeni,toto musi byt nainstalovano vyezdalenosti vetsi nez 2500 mm.

Jsou-li prekázy vyssi, zafrzeni musi byt nainstalvo nve yzdalenosti vetsi nez 3000 mm.

Pokud bude zafrzeni nainstalovANO bez dodrzeni minimalinich doporučenych vzdalenosti pro vertikäni zdi a/nebo překážky, muže dojt ke kombini recirculkace tlého vzduchu a/nebo nedostacneho prévodu vzduchu ke kondenzátoru chlazeného vzduchem s nasiedným snížením vykonnosti a učinnosti.

V kaźdem prípadě mikroprocesor umožní zařízení prizpúsobit se novému operacnímu provozu, dodávajic maximálné výkonost, která je k dispozici v určíctych podminkůch, i když je boční vzdálenost mensí než je doporučovANO; kromě operacnich podminek, které by mohli ovlivnit bezpečnost personalu a spolehlívost zařízení.

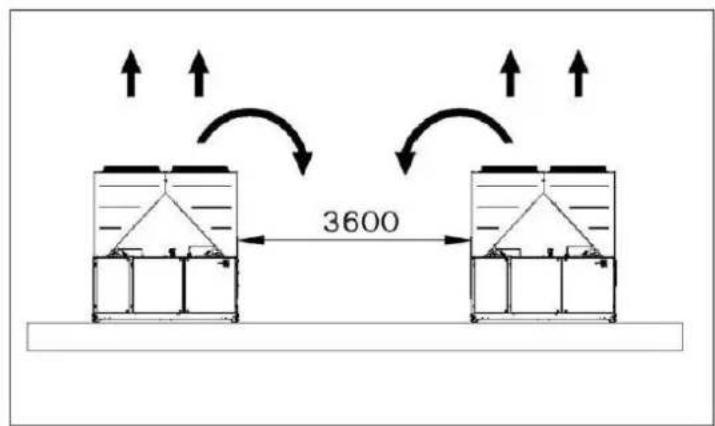

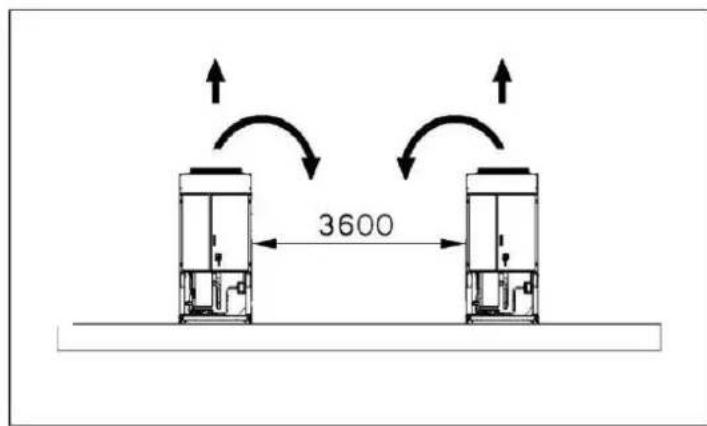

Kdyz dojde k umisteni dvou anebo vice zaifzeni vedle sebe, doporučuje se dodržovat vzdalenost nejmné 3600 mm mezi bloky kondenzátoru.

Pro dalsi reşeni kontaktujte koncesionäre vyrobce.

Zvuková ochrana

Pokud si hladina zvukové emise vyžaduje specifikou kontrolu, je zapotřebí věnovat pozornost zvukové izolaci zařlzení od podstavce aplikovámim proti vibračnich prvků adekvátné zpúsobem (dodávaji se jako volitelné prvyk). Flexiblini spoje musi byt nainstalovány i na hydraulických zapojenich.

Vodni trabky

Trubky musi ybt Projektovany s co nejmensim poctem ohybu a zmen vertikalienho smeru. Tinto zpusobem se značné sníží výdája na instalaci a zeleší se vykonnost systému.

Systém vedení vody musi byt vyb:

1. Antivibrační prvy sloužíci pro snížení prěnosu vibrací na strukturu.
2. Izolačni ventily pro izolaci zařizení od hydraulického systému během udžržby.
3. Prutokomer
4. Manuñíne anebo automatické odzdušnovaci zařizení umistěné na nejvyšim bodě systému, zatímco drenážníní zařizení umistěné na nejnižsím bodě systému.
5. Evaporator a zaflzeni pro rekuperaci tepla, ktere nejsou na nejvyssim bodé systému.
6. Odpovidajici zafrzeni, ktere slouzi pro udrozani tlaku v hydraulickem systemu (expanzní nádoba, atd.).
7. Ukazatele tlaku a teploty vody, které napomáhaji pracovnikovi pfi servisnich a udrzbańskiych ukonech.

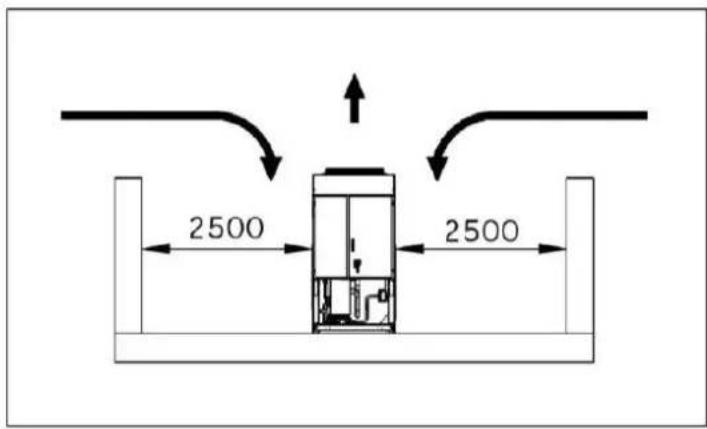

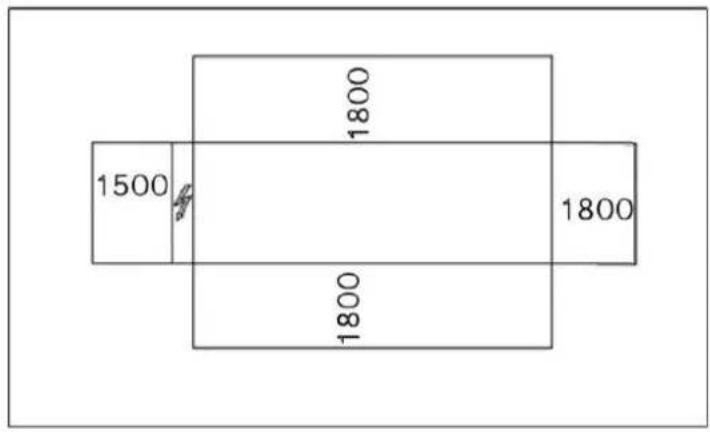

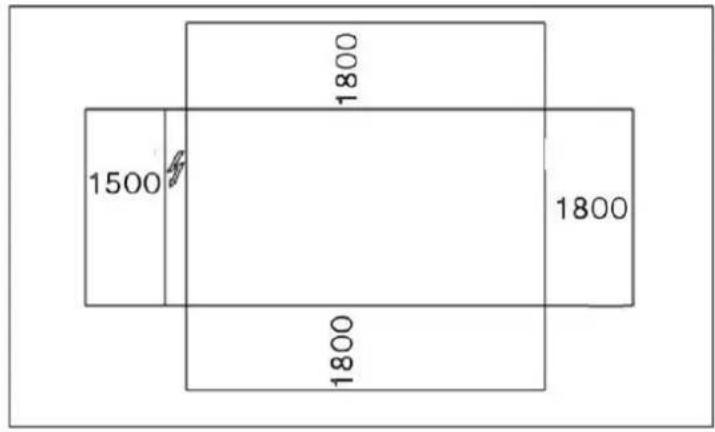

Obrázek 6 - Požadavky minimálniho prostoru

1. Filr nebo zaifzeni, ktere muze odstranit ccastice z kapaliny. Pouzit filru produzuje zivotnost evaporatoru a cerpadla a napomahá hydraulickemu systemu udrzovat se v lepsich podminkach.
2. Evaporator je vybaven elektrickym odporem s termostatem, ktery zabezpecuje ochranu proti zamrznuti vody pri minimali n teplote prostefd -25^ Vsechny ostatni vodni trubky/externi hydraulicka zaifzeni systemu musi mit zatepleni proti mrazu.
3. Zafrzení pro rekuperaci tepla se musí v zimíním obdój vyprázdnit,Pokud se do hydraulického obvodu nepridá směs etylenglykolu v príslušné procentuálím pomérù.
4. V priadé ymény zaizeni se musé celý hydraulicky systém vyprázdnit a yvistit pretdim, než budou namontována nová zaizeni. Pred uvedením nového zaizení do provozu se doporučuje vykonat odpovlajífci testy a chemické upravy vody.
5. Pokud se glykol prida do hydraulickeho systemu jako prostredek proti zamrznuti, davejte pozor, ponevadz privodni tlak bude nisi, vykonnost zafrzeni se snizi a poklesy tlaku budou vetsi. Ze zapotrebi opetovne seridit vsechny ochranné systemy zaizeni, jako zaflzeni proti zamrznuty o ochrnanie zaflzeni proti nizkemu tlaku.
6. Pred izolováním vodnich trubek se ujistěte, ze nedocháží k unikúm.

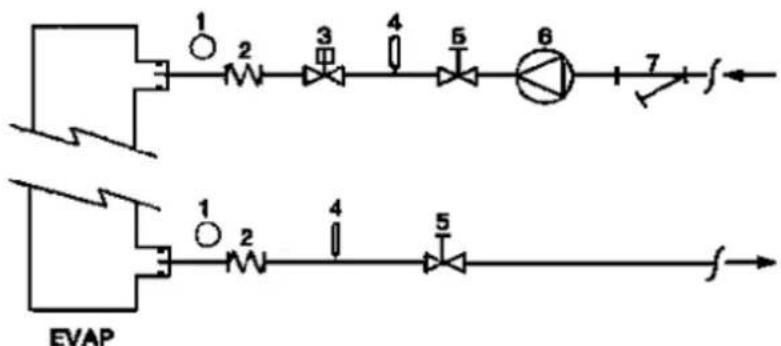

Obrázek 7 - Zapojeni vodnich trubek k evaporátoru

1. Manometr
2. Flexibilí konektor
3. Prutokomer

4. Tepelna sonda

5. Izolačni ventil

6. Cerpadlo
7. Filtr

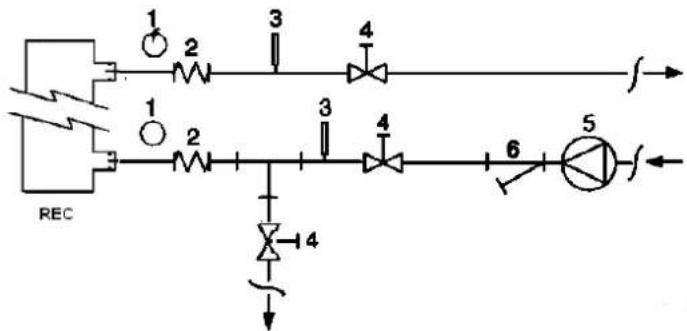

Obrazek 8 - Zapojeni vodnic trubek k yvmikum rekuperace tepla

1. Manometr
2. Flexibilí konektor

3. Tepelá sonda

4. Izolačni ventil

5. Čerpadlo
6. Filtr

Uprava vody

Pred spustēnīm zarizeni vycistéte vodni obvod. Necistota, vapnik, usazeniny koroze anebo jineho materiaiu se muzou hromadit uvnit tepelneho yvménku a snizit tak jeho kapacitu tepelne vymeny. Muze dojt i k poklesu tlaku, ke snizeni prutoku vody. Vhodná uprava vody muze tedy snizit riziko

koroze, eroze, formovani vapniku atd. Odpovidajici a nejvhodnejs uprava se urci pfmo na miste podle typu systemu a vastnosti vody.

Vyrobce neodpovidzaeventualni skody anebo spatne fungovani zaizeni v dusledku chybajci anebo nevhodne upravy vody.

Tabulka 5 - Akzeptovatelné limity kvality vody

pH (25°C)	6,8-8,0		Celková tvrdost (mg CaCO3/ l)	< 200
Elektrická vodivost μS/cm (25°C)	<800		Železo (mg Fe / l)	<1,0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	Zádný
Sulfatóvé iony (mg SO42- / l)	<200		Amonné iony (mg NH4+ / l)	<1,0
Zásaditost (mg CaCO3/ l)	<100		Oxid křemičitý (mg SiO2/ l)	<50

Ochrana proti zamrznutirekuperacnichvymnikaevaporatoru

Vsechny evaporatory jsou vybavené elektrickym opdorem kontrlovanym termostatick, ktery zabepezije vhdnou ochranu proti zamrznuti pri minimálne teplote prostředí -25°C. Nicměné, kromě pripadu, kdy jsou vymeníky tepla kompletné prázdné a cîsté a obsahuji proti mrznouci smês, se mužou použít dodatkové metody proti zamrznutú.

Při projektovani systému se vždy komplexné berou v uvahu dve nebo vice metod ochrany, popsánych nizé:

Stalyobeh toku vody uvniftrubek avmeniku

• Pridani adekvatnfmo mnozstv glykolu do vodniho obvodu.
• Tepelna izolace a dodatkové zahrivani vnejsich trubek
  Vyprazdneni a vycisteni tepelného yméniku bēhem zimniho obdobi

Je odpovednosti instalatera a/nebo udzbaire zajistit pouziti metod proti zamrznutl. Ujistete se, aby se vzy provedili udzbafrské ukony potrebné pro ochranu proti zamrznutl. Chybejici dodrozani vyse uvedenyochPokynu muze zpusorbit poskozeni zaIzeni. Skody zapricinene mrazem nespadaji do zaruky.

Instalace prutokomeru

Pro zajisteni dostatečného množstvi vody pro cely evaporator je nezbytné nainstalovat na hydraulickém obvodu prutokomér, ktery muze byt umisteni na vodnich trubkach na vstupu anebo vystupu. Ukolem prutokoméru je zastavit zařizeni v pripadě preruseni toku vody a chraniit tak evaporatorů pred Zamrznutim. Vyrobce nabizi jako volitelny prvek patříné zvoleny prutokomér.

Tento prutokomér lopatkového typu je vhodny pro externé nepétrzité aplikace (IP67) s prümérém trubek od 1" do 6".

Prutokomér je vybaven cistým kontaktem, ktery musi byt elektricky pripojeny ke koncovkám, jak je znázornéno na elektrickém schematu.

Prutokomér musi byt nastaven tak, aby mohlzasahnout, kdyz tok vody evaporatoru klesne pod 50% nominalniho prutoku.

Rekuperace tepla

Podle praní muze byt zařizení vybaveno i systémemrekuperace tepla.

Tento systém se aplikuje pomoci tepelného vyměniku chlazeného vodou, ktery se umistůne na odvodovou hadici kompresoru a pomoci príslušného zařizení, které fidtl Tkak kondenzace.

Pro zabezpečeni fungovani kompresoru uvnit své schranky zarizení pro rekuperaci tepla nemúzou fungovat s vodou o teplatě nizší než 28°C.

Projektant zaflzeni a instalatér chilleru nesou odpovédnost za dopdržovani teto hodnoty (napr. pouzitim ventilu bypass pro recirculaci)

Elektrické zaizeni

Obecne vlastnosti

Vsechna elektricka zapojeni k zafrizeni musi byt v souladus platnymi prdepisy a normami.

Vsechny ukony instalace, sefizen a udrzby muze provadet kualifikovany personal.

Konzultujte spezifiké elektrické schéma odpovidajci zakupenému zařizení. Pokud se elektrické schéma na zařazenìn nenacházanebo jste jej ztratili, kontaktuijte vašeho koncessionné výrobce, který vám zašle kopí.

V pripadé nesrovnalosti mezi elektrický schematem a panelem/elektrickými kabely kontaktujte koncesionáre vyrobce.

Pouziveje pouze medene vodic, v opacnem pripadé by mohlo dojit k prehratif anebo korozi ve stychych bodech s rizikem nasledneho poskozeni zaifienl.

Aby niedocházelo k pferušeni, kabely irfen se musej zapajet oddělené od elektrický kabelu. Za timto učelem používejte Rozdǐnlé trabice pro véděn kabelu.

Zvlaštní péci je třeba věnovat provedeni zapojení vodiču do spinací skříny, neni-li rǎdné provedeno, vedení kabelú můze umozznit vniknuty vody do skříny, což můze věst k poskození zařeni nacházejiciho se uvnif.

Než provedete instalaci nebo zapojeni, Jednotka musi být vypnutá a zajistěné. Vzhledem k tomu,Že Jednotka

obsahuje menie, mezi obvod kondenzatoru zustavana bentity s vysokym napetim, a to i krakkou chvili po vypnuti. Jednotku neobsluhujte driVe nez uplyne 5 minut od vypnuti jednotky.

Tato Jednotka zahrnuje nelinearni napeti, napr. inventory, ktere jsou uzemněny. Je-li na Jednotku nainstalovan detektor uzemněni, musi byt použito zařizení B s minimálíním limitem 300 mA.

Tento produkt splnjuje standardy EMC pro prumyslova zařizeni. Proto není určený k použíti v obytnych oblastech, např. k instalaci v mistech, KDE je produkt zapojeny do nizkonapětového distribučného systému. Pokud je nutné, aby byt temo produkt pprojcený k veřejné Rozvodné siti, je třeba přijmout dalási bezpečností opatřeni, aby se předesí interferencím s jiním citlivým zařizením.

Fungováni

Odpovednost pracovnika

Je duležité, aby pracovík byl patřčné vyškolen a obeznámíl se se systémem před použitim zařizení. Kromě přěctěné tétó příručky si musí těž prostudovat operáčné příručku mikroprocesoru a elektrické schemá, aby pochopil sekventa uvedeni do chodu, fungováni, sekventa zastaveni a fungováni vsech bezpečnostních zařizení.

Bēhem fáze prvnho spustěni zařizeni technik, pověrený vyrobcem, je k dispozici opdovědet na jakoukoliv otázku a poskytnout instrukce pro vykonani správních procedur.

Pracovnik si musi zaznamenávat operáčni udaje pro každé nainstalované zařizení. Dalíf registrace se musí věst pro věsechny pravidné servísná užržbařské úkony.

Pokud pracovnik zjistí anománlí anebo neobvkylé operacní podmíky, musí konzultovat technickou sluzbu, pověfenou vyrobcem.

Bézná udrzba

Ukony minimálni bežné udrzby jsou vyjmenosány v Tabulce 2

Elektrolytické kondenzátrory

Inventory kompresoru zahrnuji elektrolytickymi kondenzátry, které byly navrženy tak, aby pri bezném použivani vydržely minimăné 15 let. Skutečnou zivotnost kondenzátoru muze snizit težké znečistěni.

Chladić počitá zbývajici zivotnost na bázi skutečného provozu. Při zbytkové zivotosti pod daný limit vyda ovladac varováni. V takovém pripadě se doporučuje provest vymenu. Tuto operaci musi provest kvalifikovaný technik. Vymena musí byt provedena následovné:

Vypnout chladić.
- Počkat 5 minut prěd otevřením krytu.
Zkontrolovat zbytkové dc napétí, zda je nulové.
Otevfit kryt a vymenit stare casti za nové.
- Postflednictjm nabidky provedte restart. Diky tomu bude mozné znovu perefcit novou odhadovanou zivotnost kondenzatoru.

Uprava kondenzatoru po dlouhém vypnuti

Elektrolytické kondenzáry mohou ztracet Čast svych púvodnich vlastnosti nejsou-li zaputy déle než 1 rok. Je-li chiller yvpnuty na delsi dobu, je nutné provest "obnovu":

Zapnete inverter
- Nechte ho spustěné a po dobu 30 minut nespoustějte kompresor
- Po 30 minutach muzete kompresor spustit

Nizka teplota okoli pri spusteni

Inventory jsou vybaveny ovladani teploty, které jim umozni odolat okolnim teplotam až -20°C. Nicmene, nesmi byt zapnute pri teploté nižsí než 0°C a je nutné dodržet následujíci postup:

• Otevěte prépínac (tuto operaci smí provést pouze skolení technici)

• Otevřete pojistky kompresoru (vytažením držákopojistek) nebo jističe kompresoru
  Zapnete chiller

• Chiller nechte zapnuty minimálne 1 hodinu (to umožné zahrát inverteru)
  Zavfete drzaky pojistky
  Zavreteprepinae

Asistance a záruka

Vsechna zafrzeni jsou testovana ve vyrobe a podlehaji zaruce po dobu 12 mesicu od prvnlo uvedenid provozu, anebo 18 mesicu ode dne dodani.

Tyto zařeni byla projektována a konstruována s ohledem na nejvysskvalitativn standard a zabezpecujl létazbeporuchoveho fungován. Nicměné je duležite postar se opatfčnou a pravidelnou udrzbu v souladu se vsemi procedurami, uvedeným v teto prfručce, jakoz i v souladusdobrým praktikami vztahujícími se na udrzbu strojú.

Doporucje se uzavft smlouv o udzbe se servism strediskem, oprvnenym vyrobcem, aby jste si zabezpecili ucinny a bezproblmovy servis diky zkusenosti a kompetenci našeho personalu.

Je tbreba brat v uvahu i fakt, ze zaifizeni si vyzaduje udrzbu i kdyz je jeste v zaruce.

Mojte na védomí, ze nesprévné pouzǐt zarfzení, napřklad mimo svych operacnich limitu anebo chybějici udržba podlePokynu uvedenych v teto prfruce, mají za následek zrušeni záruky.

Dodržujte obzvlăstě následujíci body pro respektováni podminek záruky:

1. Zarifzeni nemuze fungovat mimo operacnich limitu
2. Elektrické napajeni musi odpovidat limitum napeti a musi byt bez vysktu harmonickych anebo nahlzych zmen napeti.
3. Trifazové napajeni nesmi vykazovat nerovnováhu mezi fázemi vyssi nez 3%. Zaženi musi zustat vypnuto, dokud elektricky problem nebude vyřěsen.
4. Nedeaktivujte anebo nezueste zdne bezpecnostni zaifeni, jak mechanické, tak elektrické anebo elektronické.
5. Voda, použivána pro plnéni hydraulického obvodu, musi byt cistá a vchodne upravená. Na nejblízhím bodě ke vstupu evaporátoru musi byt nainstalován mechanický filtr.
6. Pokud pri objednávce nebylo dochodnuto jinak, prútok vody evaporátoru nesmí nikdy být vice jak 120% a meně jak 80% nominální kapacity.

Pravidelné povinne kontroly a uvedeni zařizeni pod tlak

Zafrizeni patrif do kategorie IV klasifikace stanovené Evropskou Smernici PED 2014/68/EU.

Pro chillery, patifici do tefo kategorie, nekterere misti normy si vyzaduji pravidnou inspeksi ze strany oprvneneho servisnlo strediska. Oveite si platne pozadavky na miste instalace.

Tabulka 2 - Program bezné udrzby

Seznam Úkonú	Tþdenné	Měsičně (Poznámka 1)	Ročné/Sezónné (Poznámka 2)
Obecné:
Čteří operacnich udajú (Pozn. 3)	X
Vizuálnínské zařizení pro eventuální skody a/nebo uvolněnéí		X
Kontrola integrity tepelné izolace			X
Čistěné i nalakovánil, kde je to nutné			X
Analýze vody (6)			X
Kontrola fungovánil prútokoměru		X
Elektrické zařizení:
Prověká kontrolnich sekvencí			X
Kontrola opotřebení počitadla - vyměnit, je-li zapořěbí			X
Kontrola správného utaženi všech elektrickůch koncovek - utáhnout, je-li zapořěbí			X
Čistěné vnitěka elektrického kontrolního panelu			X
Vizuálnínské componentů pro eventuální známky nadměrněho zahrivání		X
Prověká fungovánil kompresoru a oil odporu		X
Měřěné izolace motoru kompresoru pomoci Megger			X
Filtrý pro přivod Čistého vzduchu		X
Ověřte provoz všech větracích ventilátoru na panelu			X
Ověřte provoz chlazení a ohřevu inverteru			X
Ověřte stav kondenzátorů v invertoru (známky poškození, netěsnosti, atd.)			X
Chladici obvod:
Kontrola přilomnosti eventuálníchladiva		X
Vizuálnínské prověká toku chladiva prostřednictvím inspekůního skla kapaliny - inspekůní sklo musi být plné	X
PrověkáPoklesu tlaku filtru dehydrátóur		X
OvěřtePokles tlaku ve filtru (Poznámka 5)		X
Analýza vibrací kompresoru			X
Analýza kyselosti oleje kompresoru (7)			X
Čast kondenzátoru:
Čistěné bloků kondenzátoru (Pozn. 4)			X
Prověká správného utaženi ventilátorů			X
Prověká Žeber bloku kondenzátoru - odstranit, je-li zapořěbí			X

Poznámky:
1. Mesičínkony zahrnuji ukony týdenni.
2. Ročni Úkony (nebo sezónni) zahrmuji i týdenni a měsični.
3. Operacni udaje zaifzeni se muzou cist dannne, respektovanim ysvokého pozorovaclo standardu.
4. V prostreidich se zvy Senou koncentraci castic ve vzduchu je zapotfebi cistit bloc kondenzatoru casteji.
5. Vymente olejovy filtr je-li pokles tlaku 2.0 bar.
6. Kontrolujte pritomnost eventuinalich Rozpustenych kovu.
7. TAN (Cislo celkovych kyselin): ≤0,10: zadny ukon

Mezi 10, 0.10 a 9; yvmene proti kyselinové filtry a zkontrolujte po 100 provoznich hodinach. Pokračujte ve yvmene filtru, dokud TAN neni nizíne než 0.10.

0,19 : vyměnte olej, olejový filtr a dehydrátor oleje. Kontrolujte v pravidelnych intervalech.

Dulezite informace vztahujici se k pouzivanemu chladivu

Tento vyrobek obsahuje fluorované plyny sklenikového efektu. Nevypoustějte plyny do ovzduši.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zahirvacı výkon Globálne

Množstvi chladiva, potřebné pro standardní fungováni zařizení, je uvedeno na identifikacním střiku zařizení.

Skutecn mnozstv chladiva, nachacejci se v zaflzeni, je signalizovano stfbrnou tycinkou uvnitr elektrickho panelu.

V závislosti od evropské anebo mfni legislativy je mozné, ze jsou potbrebné periodické inspekce pro zjistovani eventuänf chladiva.

Pokyny pro továrni a terényi plnéné Jednotky

(Dulezite informace vztahujici se k pouzivanemu chladivu)

Systém chlazení bude naplněn fluorovanými skleníkovými plyny.

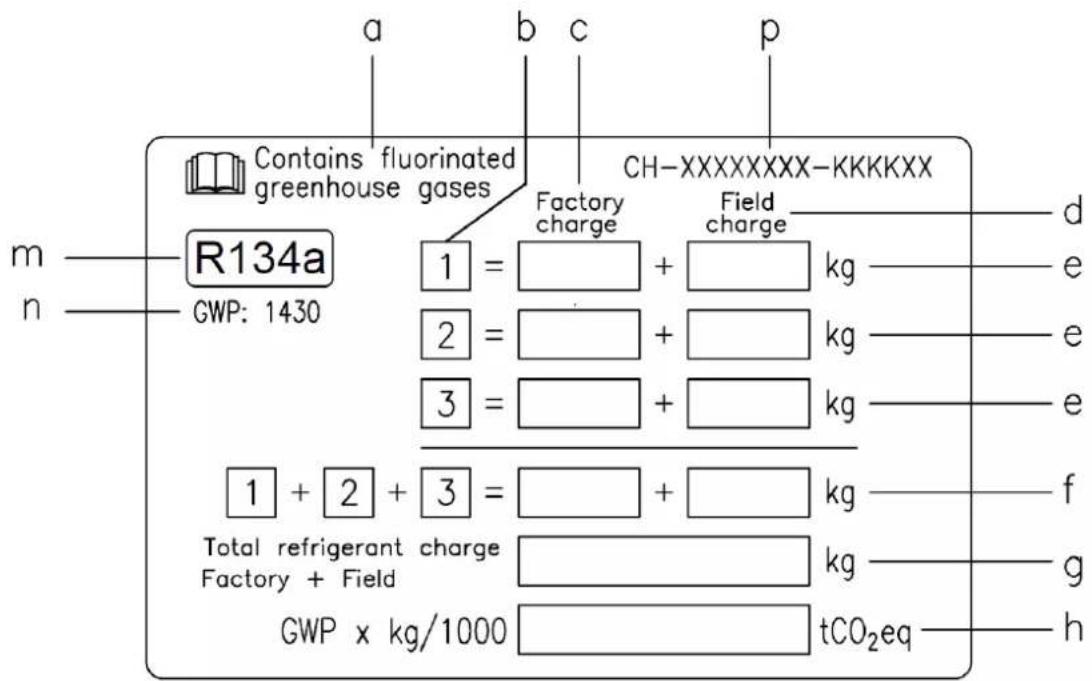

1 Na Štǐtek typu chladiva dodaný s produktem použijte nemazatelné inkoust a rīd'te se následujícímìPokyny:

Mnozstvi chladiva pro kazd'y okruh (1; 2; 3)
Celkové mnozstvi chladiva (1 + 2 + 3)
- emise sklenikovych plynu vypoctete s pomoci nasledujiciho vzorce:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

a Obsahujé fluorované sklenikové plyny
b Cislo okruhu
c Tovární plnéné Jednotky
d Terenni plne ne jednotky
e Množstvi chladiva pro kázdy okruhu (podle počtu okruhu)
f Celkové množstvi chladiva
g Celkové množstvi chladiva (v tovarne a terenu)
h Emise sklenikovych plynu z celkového množstvi chladiva

m Typ chladiva
n GWP=Global warming potential - potencial globáñho oteplování
p Seryové cislo Jednotky

2 Vyplény stitek musi byt pripevneny na vnitri stranu elektrického panelu.

V závislosti na evropské āmístní legislativě je třeba povádět pravidné kontroly. Kontaktujte mistroho prodejce pro dalí informace

OZNÁMENI

V Evropé se vyse emise sklenikového plynu z celkového množstvi chladiva v systému (vyjádréné jako ekvivalent tun CO_2 ) používa ke stanoveni intervalu udrzby. Ridte se platnou legislativou.

Vzorec pro vypocet emise sklenikového plynu:

Hodnota GWP chladiva x celkovi mnozstvi chladiva (v kg) / 1000

Použijte hodnotu GWP uvedenou na štiku s informacemi o skleníkovych plynech. Tato hodnota vychází ze 4. zapravy o hodnoceni IPCC. Hodnota GWP zminěná v navodu muže byt zastaralá (tj. muže vycházet z 3. zapravy o hodnoceni IPCC).

Kontaktujte mîstniho prodejce pro dalşi informace

Likvidace

Zafrzeni je realizovano z kovovych, plastovych a elektronickych componentu. Vsechny tato casti se musi likvidovat v souladu s platnymi mistromi pfredpisy. Olovene baterie se musi sbirat azaslat do specialniho sberneho strediska. Olej se musi sbirat azaslat do specialniho sberneho strediska.

Tento navod je technickou pomuckou a nepedstavuje zavzauon nabidku. Obsah nelze explicitne ani implicitne povazovat za upny, presny c splicehlyv. specifiek popisy muzou byt pozmenny bep zhadejicho upozorneni. Udaje, komunikovane v okamziko objednayv, budou povazovany z definitiven. Vrobcse ze sbavuje jakekoli odpovednost z eventualni pfme anebo nepfme skody, at o v nejirsim smyslu slova, suvisejci anebo spojen s pouztim a/nebo interpreaci teto prirucky. Vyhrzujeme si pravo povadet Projektov strukturaln modifikace v kteremkoli momentu bep zhadejiclo upozorni. Zobrazeni na obalce noni zavazujici.

Zahvaljujemo sto ste kupili ovaj rashladnik.

PAZLJIVO PROCITAJTE OVAJ PRIRUCNIK PRIJE NEO GSTO POÇNETE SA INSTALACIJOM I POKRETANJEM OVE JEDINICE.

NEPRAVILNA INSTALACIJA MOZE DOVESTI DO ELEKTRICNOG UDARA, KRATKOG SPOJA, ISPUSTANJA, POZARA ILI DRUGIH OSTECENJA NA APARATURI ILI DO NANOSENJA POVREDA OSOBAEMA.

JEDINICU MORA INSTALIRATI STRUÇNI OPERATER/TEHNICAR.

POKRETANJE/PUSTANJE U RAD OVE JEDINICE MORA OBAVITI OVLASTEN I OSPOSOBLJEN STRUCNJAK.

SVE SE AKTIVNOSTI MORAJU OBAVITI U SKLADU SA ZAKONIMA I LOKALNIM PROPISIMA.

APSOLUTNO SE ZABRANJUJE INSTALACJA I POKRETANJE OVE JEDINICE U SLUCAJU DA SVE UPUTE KOJE SADRZI OVAJ PRIRUCNIK NISU BILE

JASNE. U SLUCAJU SUMNJI I DA BISTE DOBILI DETALJNIJE INFORMACJI E SAVJETE STUPITE U KONTAKT SA PROIZVODACEVIM PREDSTAVNIKOM.

Opis

Jedinica koju ste nabavili je zrakom hladeni rashladnik; radi se o stroju koji rashladjuve vodu (ili mješavinu vode i glikola) unutar agraničenja opisanih u nestavuk. Rad Jedinice temelji se na kompressi, kondenzaciji i isparivanju pare po principu obrutog Carnotovog ciklusa. Glavne componente su:

• vijčani kompresor da bi se poveçao pritisak pare rashladnog sredstva od pritiska isparivanja do pritiska kondenzacije.
• Isparivač, mjesto gdje tekuće rashladno sredstvo pod niskim pritiskom isparava hladeči na taj način vodu.
• Kondenzator, mesto gdje se para pod visokim pritiskom kondenzira eliminirajuci u atmsoferi topliu koja se odstranjije iz ohlaene vode zahvaljuci izmjenjiva topline koji se hladi zarkom.
• Ekspanzijski ventil koji omogucuje da se smanji pritsakis kondenzirane tekucine od one kondenzacjske i koja je posljedica isparivanja.

Opé informaciè

Sve se jeginice isporucuju s elektricnim shemama potvrdenim crtežima, identifikacijskom plocicom; i izjavom o sukladnosti (DOC); u tim su dokumentima navedeni svi tehnicki podaci jeginice koju ste nabavili i MORA IH SE SMATRATI TEMELJNIM DOKUMENTIMA OVOG PRIRUCIKA.

V pripe pochybnosti kontaktujte koncessionara vyrobcu.

(Tento nákres znázorůje len verzlu so 6 ventilátermi. Pre verzie so 6-8- 10-12-14 ventilátermi je postup zdvihanla rovnaky)

Pre instalaciu na zemi je potrebny odolny cementovy zaklad o minimalej hrubke 250 mm a dlzke presahujucej dlzku samotneho zariadenia. zaklad musi byt' schpny udrzat hmotnost' zariadenia.

Tabulka 1 - Akzeptovatel'né limity kvaluty vody

pH (25°C)	6,8-8,0		Celková tvrdost (mg CaCO3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	Žiadne
Sulfatóvé iony (mg SO4- / l)	<200		Amoniakové iony (mg NH4+ / l)	< 1,0
Zásaditos' (mg CaCO3 / l)	<100		Oxid kremicitý (mg SiO2/ l)	< 50

D-EIMAC00908-16EU -220/250

Ochrana proti zamrznutiu reckuperacnych ymennikov a evaporatora

Vsetky evaporatory su vybavené elektrickym odporom
kontrolovanym termostaticy, ktory zabepezije vhdnu ochranu
proti zamrznutiu pri minimalej teploe prostredia -25^ .
Jednako, okrem pripadu, kedy su yvenniky tepla kompletne
przdzne a cisté a obsahuju protimrzucu zmes, sa mozu pouzit
dodatočné metody proti zamrznutiu.

Použivajte iba medène vodiče. V opačnom tripade by mohlo dōjst k prehriatiu alebo korži v styčněch bodoch s rizikom následného poskòdenia zariadiaenia.

Aby redochadzalo k preruseniam, kable riadenia sa musia zapojit oddelene od elektrickych kablov. Za tymto ucelom pouzivajte rozdijelne trubice pre vedenie kablov.

Zvlasn t starostlivost venujte priopojeniu kablov k rozvodnej skrini; ak nebudu dobre utesnene, kablove vstupy mozu umozhovat prenikanie vody do Rozvodnej skrine a sposobit tak poškodenie vnutorného vybavenia.

Pred akymolvek zakrokom spojenym's instalaciou a pripojenim zariadenie vypnite a zablokjute. Kedze sucastou tohto zariadenia su inventory, prechodny obvod kondenzatorov dostane po vypnuti na kraku dobu pod vysokym napatim. Nezasahujte do zariadenia skor nez uplynulo 5 minut od jeho vypnutia.

Toto zariadenie zahrna nepriame zataze akso su inventory, ktoré maju prirodzenu stratu prudu smerom do zeme. Ak je Detektor straty smerom do zeme nainstalovany za zariadenim, musi byt pouzite zariadenie typu B s minimnalnou prahovou hodnotou 300 mA.

Tento vyrobok je v sulade s nariadeniami EMC (elektromagneticka kompatibillata) pre priemyselné prostredia. Nie je preto urceny na pouzitie v obyntych priestoroch, napr. instalacie, pri ktorych je vyrobok napojenny na nizkonapatovy verejny Rozvodny system. Ak bude treba vyrobok pripojt na nizkonapatovy verejny Rozvodny system, musia byt prijate dophuiuce speficke opatrenia, aby sa zarbanilo interferenciamsininy citlivymi zariadieniami.

Prevadzka

Zodpovednost' pracovnika

Elektrólytické kondenzátry prevázkované inverterom

Kompresor prevadzkovan y invertorom zahfna elektrolyticke kondenzatory, ktore bolni navrhnute na ajmenej 15-rocnu beznu prevadzku. Tažké prevadzkové podmiienky mozu znizit skutochnu zivotnost' kondenzátorov.

Tento vyrobok obsahuje fluorované plyn sklenikového efektu, Nevypustajte plyny do ovduzsia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zohrievaci Vykon Globálny

Mnozstvo chladiva, potrebne pre standardné fungovanie zariadenia, je uvedené na identifikacnom stitku zariadenia.
