VCR 3229 L - Saugroboter GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Roboterstaubsauger
Marke	Grundig
Modell	VCR 3229 L
Stromversorgung	Netzadapter 100-240 V, 50/60 Hz, Ausgang 19 V / 0,6 A
Batterie	Lithium-Ionen 10,8 V / 2600 mAh
Akkulaufzeit	Bis zu 110 Minuten
Ladezeit	4 bis 7 Stunden
Fassungsvermögen des Staubbehälters	0,5 L
Reinigungsmodi	Auto, Kanten, Zone, Zufall, Intensiv, Max
Konnektivität	WiFi 2,4 GHz (IEEE 802.11 b/g/n)
Fernbedienung	Inklusive
Ladestation	Inklusive
Filter	HEPA (austauschbar, Lebensdauer ~4 Monate)
Bürsten	2 Seitenbürsten, 1 Rotationsbürste
Sensoren	Sturzsensoren, Kollisionssensor
Wartung	Regelmäßige Reinigung des Behälters, Filter, Sensoren und Bürsten
Reparierbarkeit	HEPA-Filter und Seitenbürsten austauschbar

Häufig gestellte Fragen - VCR 3229 L GRUNDIG

Wie lade ich den Staubsaugerroboter Grundig VCR 3229 L?

Sie können das Gerät direkt über das Netzteil oder über die Ladestation aufladen. Vor der ersten Verwendung laden Sie das Gerät vollständig auf (5 bis 6 Stunden). Schließen Sie das Netzteil an den Ladeanschluss des Roboters oder an die Ladestation an. Die Anzeige blinkt während des Ladevorgangs rot und wird blau, sobald der Ladevorgang abgeschlossen ist.

Was tun, wenn der Staubsauger nicht zur Ladestation zurückkehrt?

Stellen Sie sicher, dass die Ladestation an einer Wand installiert ist, mit einem freien Raum von 1 Meter davor und 2 Metern auf jeder Seite. Überprüfen Sie, ob die Ladekontakte der Station und des Roboters sauber sind. Wenn das Gerät ausgeschaltet ist, schalten Sie es mit dem ON/OFF-Schalter ein. Bei einem Stromausfall schalten Sie das Gerät aus und wieder ein.

Wie reinige ich den HEPA-Filter?

Der HEPA-Filter darf nicht mit Wasser gewaschen werden. Reinigen Sie ihn nach jedem Gebrauch mit einer Bürste. Seine Lebensdauer beträgt etwa 4 Monate. Ersetzen Sie ihn durch einen neuen, wenn er verformt oder verschmutzt ist. Öffnen Sie den oberen Deckel, entnehmen Sie den Staubbehälter, dann den Rahmen und den Filter.

Wie programmiere ich eine geplante Reinigung?

Stellen Sie sicher, dass der Roboter im Standby-Modus ist oder lädt. Drücken Sie die PLAN-Taste auf der Fernbedienung. Die Zahlen blinken: Mit den Pfeilen links/rechts wählen Sie die Ziffer, mit hoch/runter ändern Sie sie. Stellen Sie die Verzögerung ein (z.B. 01:00 für 1 Stunde). Drücken Sie ON/OFF zur Bestätigung; ein Piepton bestätigt. Zum Abbrechen halten Sie ON/OFF im Programmiermodus gedrückt, bis 00:00 angezeigt wird, dann drücken Sie erneut.

Was bedeuten die Leuchtanzeigen?

Rote Anzeige blinkt 4 Mal/s: Staubbehälter falsch eingesetzt oder fehlt. Rot 4 Blinkzeichen: Ladefehler. Rot 2 Blinkzeichen + Blau 1: Kollisionssensor defekt. Rot 3 Blinkzeichen + Blau 1: Raddefekt. Konsultieren Sie das Handbuch für die vollständige Liste der Codes.

Wie ersetze ich die Seitenbürsten?

Überprüfen Sie, ob die Seitenbürsten beschädigt oder verformt sind. Wenn sie verbogen sind, halten Sie sie 5 Sekunden lang in heißes Wasser. Wenn sie beschädigt sind, ersetzen Sie sie, indem Sie sie an den Befestigungspunkten unter dem Roboter einrasten.

Kann der Staubsauger auf Teppichboden verwendet werden?

Ja, das Gerät kann Teppiche und Teppichböden reinigen. Für beste Leistung stellen Sie die Saugleistung auf den Modus Max oder verwenden Sie den Intensiv-Reinigungsmodus. Hohe Geschwindigkeiten werden für Teppiche empfohlen.

Wie verwende ich die Fernbedienung?

Mit der Fernbedienung können Sie die Reinigung starten/stoppen, Modi auswählen (AUTO, MODE 1 bis 4, MAX), eine Uhrzeit programmieren und den Roboter im Standby-Modus manuell steuern (Pfeiltasten). Drücken Sie ON/OFF zum Starten oder Stoppen.

Was tun, wenn der Staubsauger Pieptöne abgibt?

Die Pieptöne zeigen verschiedene Zustände an: 3 kurze Pieptöne im Standby, 1 Piepton beim Laden, 5 Pieptöne bei voller Ladung, 4 Pieptöne bei schwachem Akku, 1 langer Piepton bei einer Störung (Stoßstange, Sensoren usw.). Konsultieren Sie die Tabelle der akustischen Warnungen in der Anleitung.

Wie warte ich die Sensoren?

Reinigen Sie regelmäßig die Sturzsensoren und den Kollisionssensor mit einem weichen Tuch, um Fehlfunktionen zu vermeiden. Reinigen Sie auch die Ladekontakte am Roboter und an der Station mit einem trockenen Tuch.

BEDIENUNGSANLEITUNG VCR 3229 L GRUNDIG

Bitte lesen Sie zuerst diese Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein Grundig-Produkt entschieden haben. Wir möchten, dass Sie mit diesem qualitativ hochwertigen Produkt, das nach dem neuesten Stand der Technik hergestellt wurde, die optimale Effizienz erreichen. Bitte stellen Sie sicher, dass Sie diese Bedienungsanleitung und die ergänzende Dokumentation vor der Verwendung vollständig gelesen und verstanden haben, und bewahren Sie sie als Referenz auf. Legen Sie diese Bedienungsanleitung dem Gerät bei, wenn Sie es an eine andere Person weitergeben. Beachten Sie alle hierin enthaltenen Warnungen und Informationen und befolgen Sie die Anweisungen.

Symbole und ihre Bedeutungen

Diese Symbole werden in diesem Leitfaden durchgängig verwendet:

Wichtige Informationen und nützliche Ratschläge zum Gebrauch des Geräts.

WARNUNG: Warnungen vor gefährlichen Situationen, die die Sicherheit von Leben und Eigentum betreffen.

Schutzklasse gegen Stromschlag.

INHALT

DEUTSCH 4-26

ENGLISCH 27-46

TÜRKISCH 47-65

SPANISCH 66-86

FRANZÖSISCH 87-107

KROATISCH 108-127

1 Wichtige Sicherheits- und Umwelthinweise

Dieser Abschnitt enthält Sicherheitshinweise zur Vermeidung von Gefahren, die zu Verletzungen oder Sachschäden führen können.

Jede Garantie erlischt, wenn diese Anweisungen nicht befolgt werden.

1.1 Allgemeine Sicherheit

• Dieses Gerät entspricht den internationalen Sicherheitsstandards.
• Dieses Gerät kann von Kindern über 8 Jahren, Menschen mit körperlichen, sensorischen oder geistigen Problemen oder Menschen mit mangelnder Erfahrung oder mangelndem Wissen verwendet werden, sofern die Kontrolle gewährleistet ist oder Informationen über die Gefahren bereitgestellt werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Verwenden Sie das Gerät nicht, wenn das Netzkabel oder das Gerät beschädigt ist. Wenden Sie sich an einen autorisierten Kundendienst.
• Ihr Netzteil muss mit den Angaben auf dem Typenschild übereinstimmen.
• Verwenden Sie das Gerät nicht mit einem Verlängerungskabel. Um eine Beschädigung des Netzkabels zu vermeiden, verhindern Sie, dass es eingeklemmt, gequetscht oder an scharfen Kanten gerieben wird.
• Berühren Sie den Stecker nicht, wenn Ihre Hände nass oder feucht sind, wenn das Gerät eingesteckt ist.
• Ziehen Sie nicht am Kabel, um das Gerät vom Netz zu trennen. Staubsaugen Sie keine brennbaren Materialien und stellen Sie sicher, dass die Zigarettenasche abgekühlt ist, bevor Sie sie absaugen.

1 Wichtige Sicherheits- und Umwelthinweise

Staubsaugen Sie kein Wasser und keine anderen Flüssigkeiten. Schützen Sie das Gerät vor Niederschlag, Feuchtigkeit und Wärmequellen. - Verwenden Sie das Gerät nicht in oder in der Nähe von explosiven oder entflammbaren Umgebungen und Substanzen. - Ziehen Sie vor der Reinigung und Wartung den Netzstecker aus der Steckdose. - Tauchen Sie das Gerät oder sein Stromkabel nicht zur Reinigung in Wasser ein. Zerlegen Sie das Gerät nicht. - Verwenden Sie nur Originalteile oder Teile, die vom Hersteller empfohlen werden. - Saugen Sie keinen Zement, Gips oder Fragmente von komprimiertem Papier ab, um eine Verstopfung des Filters oder eine Beschädigung des Motors zu vermeiden. - Verwenden Sie das Gerät nur mit dem mitgelieferten Adapter.

• Verwenden Sie das Gerät nicht ohne Filter, da es beschädigt werden kann.
• Wenn Sie die Verpackungsmaterialien behalten, lagern Sie diese außerhalb der Reichweite von Kindern.
• Dieses Gerät darf nicht von Personen, einschließlich Kindern, mit körperlichen, sensorischen und geistigen Behinderungen oder Personen verwendet werden, die nicht über ausreichende Erfahrungen und Kenntnisse in Bezug auf seine Verwendung verfügen, es sei denn, sie stehen unter der Aufsicht einer für ihre Sicherheit verantwortlichen Person oder sind über den Betrieb des Geräts informiert. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
• Ziehen Sie den Adapter heraus und entfernen Sie den Akku, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.

1 Wichtige Sicherheits- und Umwelthinweise

• Um Gefahren zu vermeiden, muss ein beschädigter Adapter durch den Hersteller, den autorisierten Vertreter des Herstellers oder einen ebenfalls qualifizierten Techniker ersetzt werden.
• Halten Sie Ihre Finger, Haare und lose Kleidung beim Staubsaugen von beweglichen Teilen oder Abständen fern.
• Vor dem Entsorgen des Geräts müssen die Batterien aus dem Gerät entfernt werden.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Batterie herausnehmen. Bitte entsorgen Sie gebrauchte Batterien gemäß den örtlichen Gesetzen und Vorschriften. Die Batterien in diesem Gerät dürfen nur von einem autorisierten Kundendienst ausgetauscht werden.
• WARNUNG: Verwenden Sie nur das mit dem Gerät gelieferte abnehmbare Netzteil TS-A011-190060E1, um die Batterie aufzuladen.
• Verwenden Sie keine Batterien unterschiedlichen Typs oder alte und neue Batterien zusammen. Die Batterien müssen mit der richtigen polaren Anordnung installiert werden. Schließen Sie die Versorgungsklemmen nicht kurz.
• Sollte nur mit 18650-M26-Batterien verwendet werden.
• Dieses Gerät darf nicht von Kindern und Personen mit eingeschränkten körperlichen, sensorischen und kognitiven Fähigkeiten oder Personen mit mangelnder Erfahrung und Wissen betrieben werden, es sei denn, sie stehen unter Aufsicht oder erhalten die entsprechenden Anweisungen. Die Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
• Legen Sie kein Gewicht auf das Gerät.
• Stellen Sie das Gerät nicht auf hohe Böden wie Tisch oder Stuhl auf.

1 Wichtige Sicherheits- und Umwelthinweise

Ihre Pflichten als Endnutzer

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und darübergenommen werden. Es darf somit nicht in den Hausmüll gegeben werden. Das Gerät kann z.B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe unter zu deren Rücknahmepflichten in Deutschland) abgegeben werden.

Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Die ordnungsgemäße Entsorgung gebrauchter Geräte trägt dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im

Hausmüll, sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Rücknahmepflichten der Vertreiber

Wer auf mindestens 400m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder diese gewerblich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Gerätes ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m² , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, (kleine Elektrogeräte) im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurücknehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft sein, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und Versandflächen für Lebensmittel beinhalten, die den offen genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z.B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt.

Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

1 Wichtige Sicherheits- und Umwelthinweise

Einhaltung von RoHS-Vorgaben

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS-Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

Hinweise zu Gerätebatterien

In diesem Gerät wird ein tragbarer Akkumulator verbaut. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind.

Wichtiger Hinweis zur Entnahme von Altbatterien/Altakkumulatoren:

Die Sicherheit unserer Kunden steht für uns an oberster Stelle. Wir raten Ihnen zu Ihrer eigenen Sicherheit davon ab, das Produkt eigenhändig zu öffnen. Das Öffnen unserer Produkte sowie die Entnahme von Gerätebatterien und -akkumulatoren sollen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Bitte setzen Sie sich in diesem Fall mit unserem Kundendienst unter [e-mail] in Verbindung. Wir stellen auf Anfrage entsprechende Anleitungen zur Demontage für qualifiziertes Fachpersonal bereit.

Vielen Dank für Ihr Verständnis.

Informationen zur Entsorgung von Akkus/Batterien

Dieses Symbol an Akkus/Batterien oder an der Verpackung zeigt an, dass der Akku oder die Batterie nicht über den herkömmlichen Hausmüll entsorgt werden darf.

Batterien immer in Übereinstimmung mit den örtlichen Umweltrichtlinien entsorgen. Informieren Sie sich bei Ihrer Stadtverwaltung nach den jeweiligen Entsorgungsrichtlinien.

1.5 Hinweise für einen energiesparenden Betrieb

• Wenn Sie Ihr Gerät benutzen, passen Sie die Geschwindigkeitseinstellungen an die Oberfläche an, um Energie zu sparen.
• Normalerweise werden beim Reinigen von harten Oberflächen niedrigere Geschwindigkeiten verwendet, während beim Reinigen von Teppichen hohe Geschwindigkeiten verwendet werden.

2 Übersicht

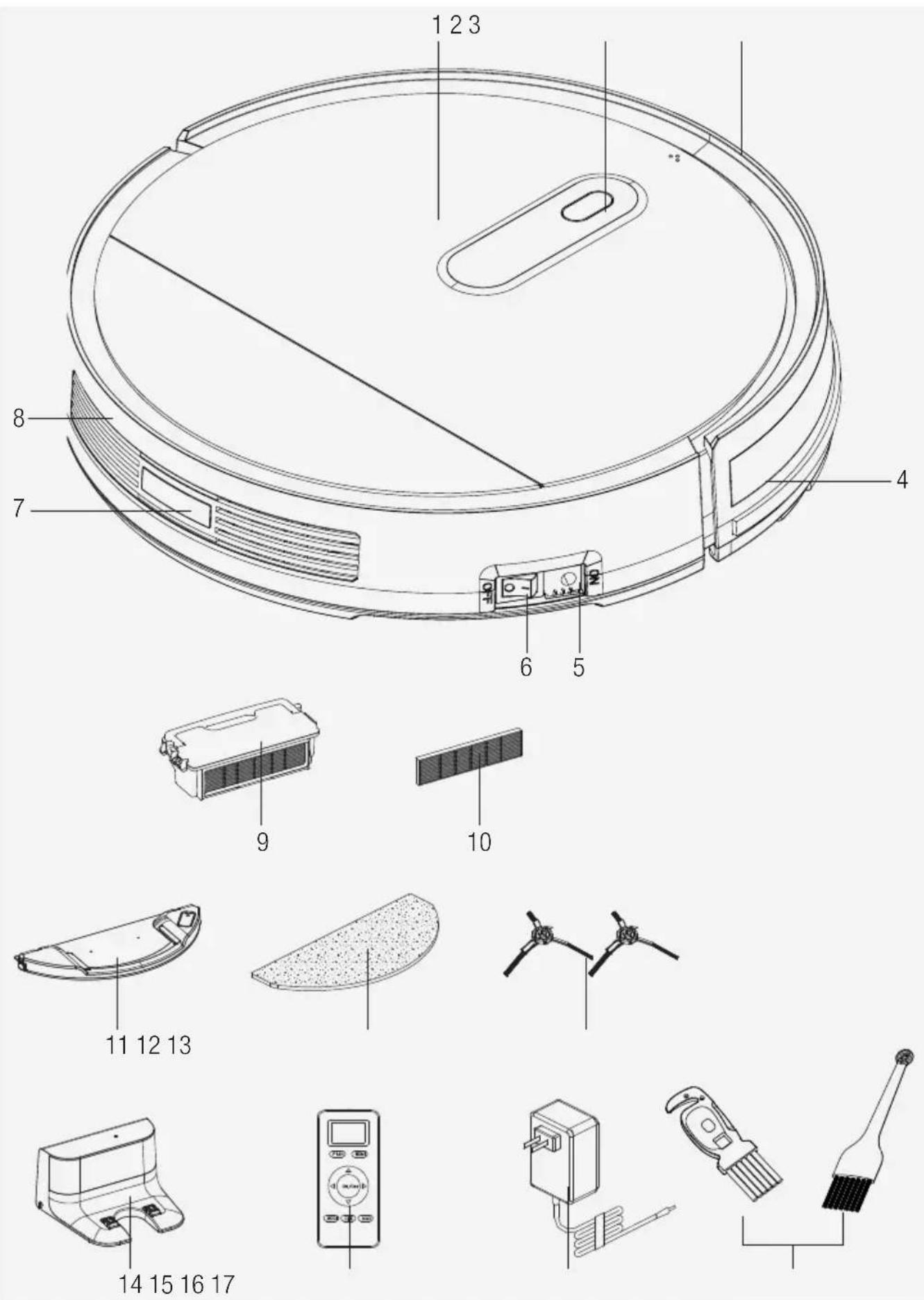

2.1 Bedienelemente und Komponenten

1. Obere Abdeckung
2. "AUTO"-Taste
3. Frontstoßstange
4. Frontstoßstangensensoren
5. Ladebuchse
6. Power-Taste
7. Hinteres Gehäuse
8. Hinterer Sensor
9. Staubbehälter
10. Ablufffilter
11. Wassertank (VCR 3130)
12. Wischtuch (VCR 3130)
13. Seitenbürste
14. Ladestation
15. Fernbedienung
16. Ladeadapter
17. Die Reinigungsbürste

2.2 Technische Daten

Adapter-Eingang: 100-240V, 50/60Hz, 0.5A

Adapter-Ausgang: DC19V, 0.6A

Batterie:

Li-ion-Batterie: 10.8V/2600mAh

Ladezeit: 4-7 Stunden

Betriebsdauer: Automatische Reinigung 110 Minuten / MAX. Reinigung 80 Minuten

Staubbehälterkapazität: 0,5 l

Wassertankkapazität: 0.12 l (VCR 3130)

2,4 G WLAN-Frequenz

Intervall: 2412-2472 MHz

Netzwerkunterstützung: WLAN IEEE 802.11 b/g/n drahtlos

2,4 G WLAN maximale HF-

Ausgangsleistung: 20 dBm

RF-Expositionsinformationen: Der maximal zulässige Expositionsgrad wird anhand des

Abstands von 20 cm zwischen dem Gerät und dem menschlichen Körper berechnet. Um die HF-Expositionsbedingungen zu erfüllen, sollte ein Abstand von 20 cm zwischen dem Gerät und der Person eingehalten werden.

Die Rechte zur Durchführung technischer und gestalterischer Änderungen bleiben vorbehalten.

Hersteller Shenzhen Transin Technologies	Co.,Ltd
Modell-ID: TS-A011-190060E1
Eingangsspannung : 100-240V~
Eingangs Frequenz 50/60Hz
Stromaufnahme 0,5 A
Ausgangsspannung 19 V
Ausgangsstrom 0,6 A
Ausgangsleistung: 11,4W
Durchschnittliche aktive Effizienz 84,67%
Wirkungsgrad bei niedriger Last (10%) 77	4%
Stromverbrauch unter Leerlauf	0,06 W

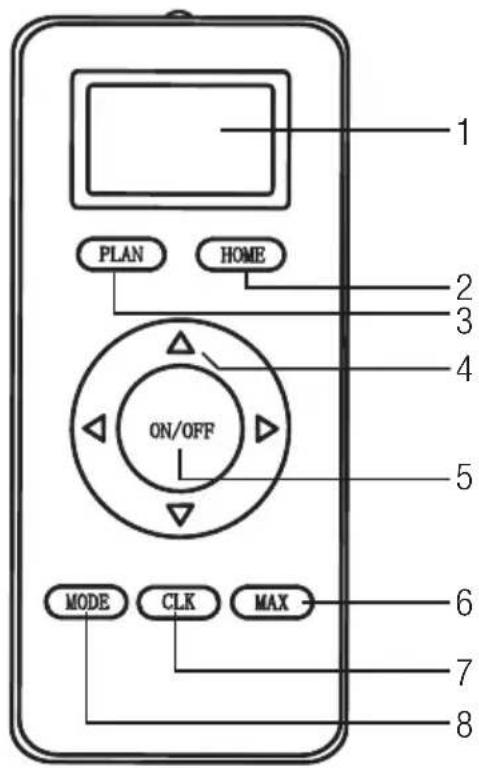

2 Übersicht

1. Anzeigebildschirm
2. HOME-Aufladung
3. Wöchentliche Planung
4. Richtungstasten (nur im Standby-Modus verfügbar)
5. Start/Stopp
6. Maximaler Modus, höchste Saugleistung
7. Zeiteinstellung

Die Saugleistung wird mit der Modustaste eingestellt.

3 Bedienung

Dieses Gerät wird über eine Fernbedienung oder die mobile Anwendung gemäß den in der Bedienungsanleitung angegebenen Betriebsanweisungen verwaltet. Laden Sie zur Verwendung mit der mobilen Anwendung die Anwendung „Grundig Robot“ im Google Play Store oder App Store herunter.

3.1 Verwendungszweck

Dieses Gerät ist für den Hausgebrauch bestimmt und nicht für den industriellen Einsatz geeignet.

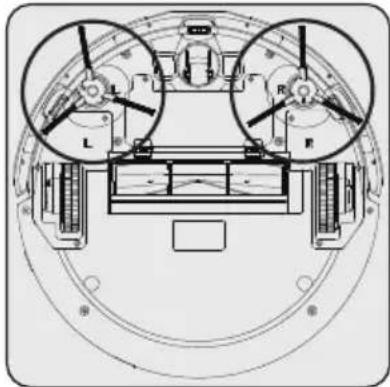

Setzen Sie zwei Seitenbürsten ein, indem Sie auf die angezeigten Punkte unter dem Roboter drücken.

3.2 Aufladen des Geräts

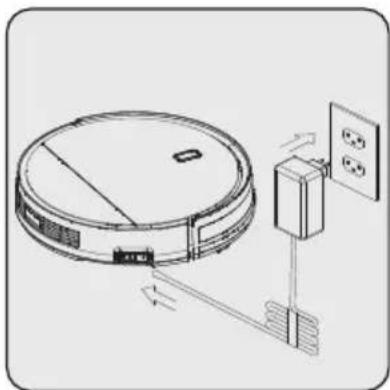

3.2.1 Aufladen mit dem Adapter

Laden Sie das Gerät bei der ersten Verwendung vollständig auf.

Es dauert bis zu 5 bis 6 Stunden, um das Gerät vollständig aufzuladen.

Schließen Sie das Kabel des Netzteils direkt an die Ladebuchse des Roboters (5) an und schließen Sie das Netzteil wie oben gezeigt an das andere Kabel an.

3.2.2 Aufladen mit der Ladestation

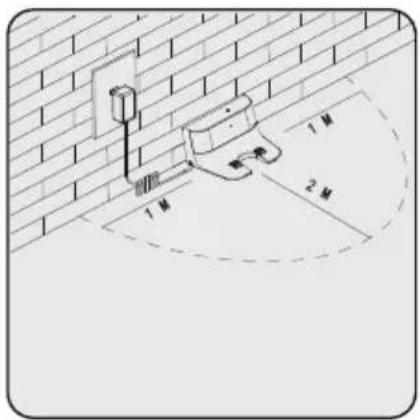

Stellen Sie die Ladestation (14) an die Wand. Entfernen Sie Hindernisse, die sich in einem Abstand von 1 bis 2 Metern zur Ladeinheit befinden.

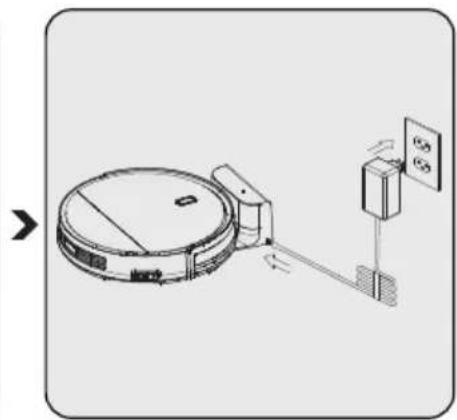

Schließen Sie das Kabel des Ladeadapters (16) an die Ladestation an.

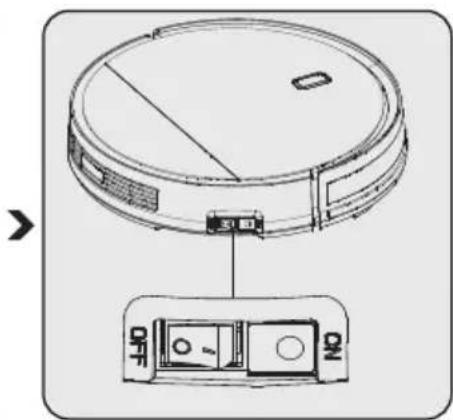

Wenn das Gerät ausgeschaltet ist, schalten Sie es ein, indem Sie den Netzschalter (6) von „OFF“ auf „ON“ schalten.

Das blaue Licht an der Ladestation (14) leuchtet, solange das Gerät aktiv ist.

i	Wenn der Adapter vom Stromnetz getrennt ist oder ein Stromausfall auftritt, während sich das Gerät in der Ladestation befindet (14), verlüssst das Gerät die Ladestation, ohne dass ein Reinigungsmodus ausgewählte wurde, und beginnnt mit der用户提供 nach der Ladestation. Schalten Sie in dieser Fall das Gerät mit dem Netzschalter an der Seite (6) aus. Wenn der Stromausfall vorbei ist oder Sie den Adapter anschließen, schalten Sie das Gerät ein und senden Sie das Gerät mithilfe des Controllers (15) oder der mobilen Anwendung an die Ladestation.
i	Die Anzeige am Gerät blinkt während des Ladevorgangs rot.
i	Nach dem vollständigen Aufladen bleibt die Anzeige am Gerät blau.
i	Wenn der Akku im Standby-Modus schwach ist, blinkt die Anzeige zweimal pro Sekunde.
i	Wenn der Akku im Reinigungsmodus schwach ist, findet das Gerät die Ladeeinheit (14) automatisch. Die Anzeige bleibt in roter Farbe konstant.

3.3 Inbetriebnahme

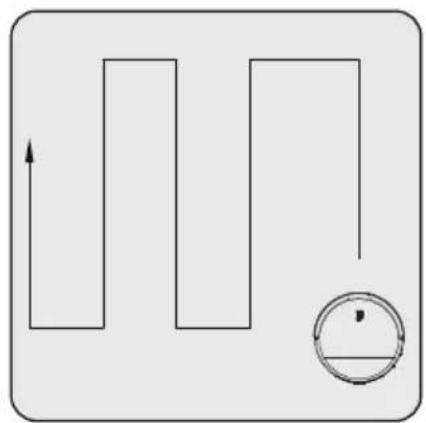

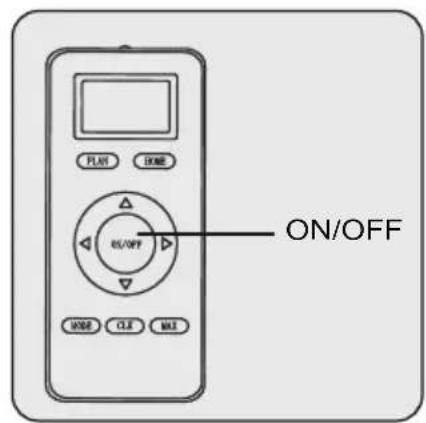

3.3.1 Automatische Reinigung

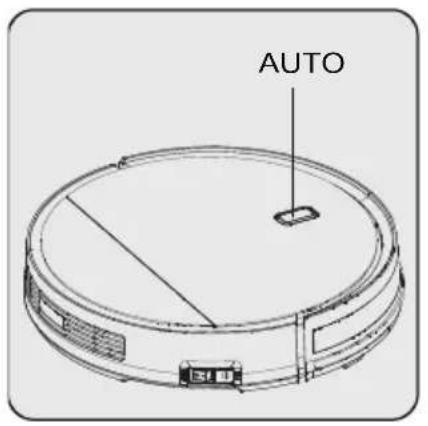

Drücken Sie die Taste „AUTO" am Gerät.

Das voreingestellte Programm ist die „automatische Reinigung".

Das Gerät beginnt mit der automatischen Reinigung der Wohnung. Der Roboter fährt die Bahnen systematisch ab, sodass die Räume strukturiert gereinigt werden. Am Ende der Reinigung kehrt der Roboter zur Ladestation zurück.

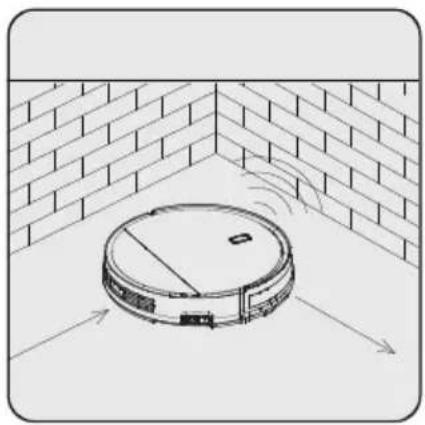

3.3.2 Reinigung der Ecken und Kanten

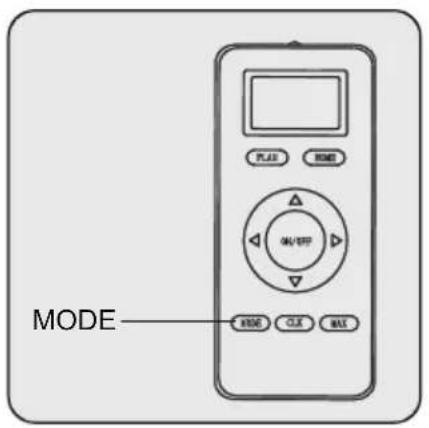

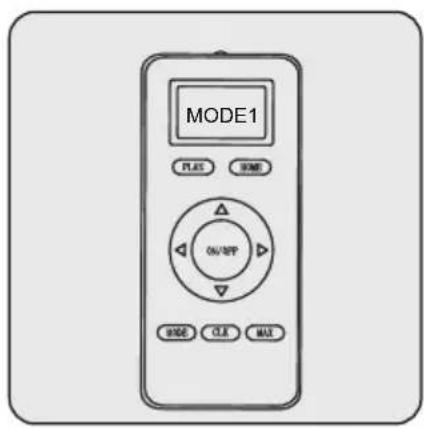

Drücken Sie die Taste „MODE“ auf der Fernbedienung, bis „MODE1“ auf dem Bildschirm angezeigt wird.

Das Gerät wechselt in den Reinigungsmodus. Das Gerät reinigt, indem es den Wänden Ihres Hauses oder Zimmers folgt und bleibt von der Ladestation (14) fern, um Abstürze während des Betriebs zu vermeiden. Am Ende der Reinigung kehrt das Gerät zur Ladestation zurück.

3 Bedienung

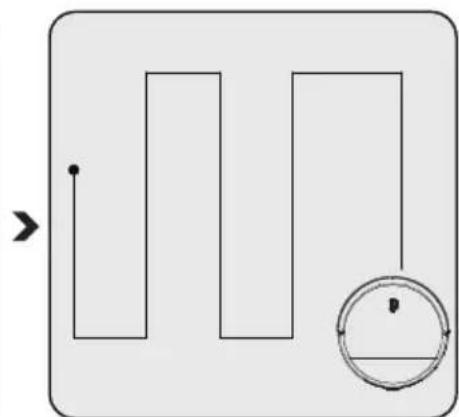

3.3.3 Reinigung eines Bereiches

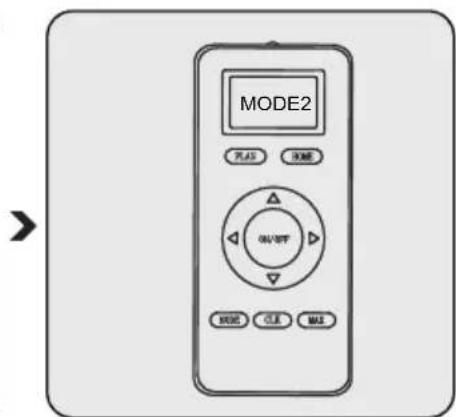

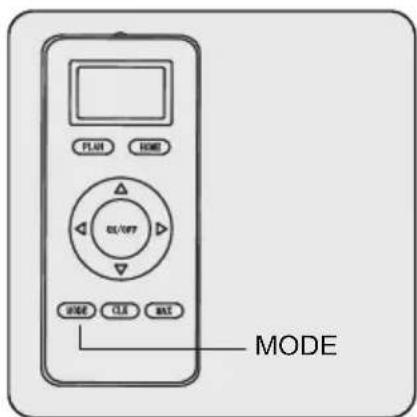

Drücken Sie die Taste „MODE“ auf der Fernbedienung, bis „MODE2“ auf dem Bildschirm angezeigt wird.

Das Gerät reinigt einen bestimmten Bereich, der 4 qm groß ist. Der Roboter muss manuell an den Ort gesetzt werden, wo er reinigen soll. Nach der Reinigung muss der Roboter wieder manuell auf die Ladestation gesetzt werden.

3.3.4 Zufällige Reinigung

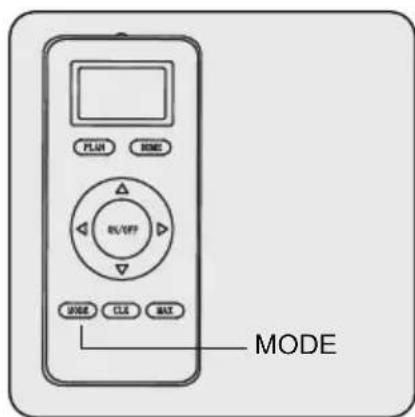

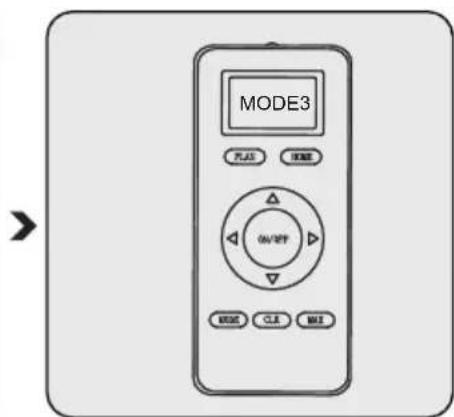

Drücken Sie die Taste „MODE“ auf der Fernbedienung, bis „MODE3“ auf dem Bildschirm angezeigt wird.

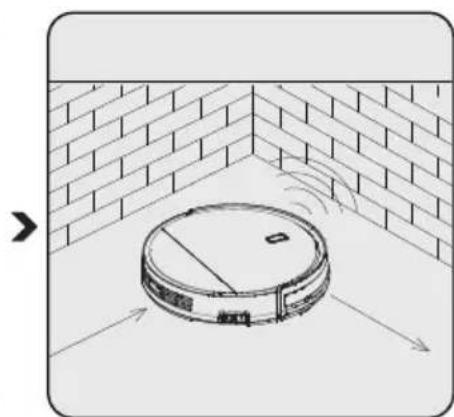

Das Gerät wechselt in den zufälligen Reinigungsmodus und reinigt den Raum auf einer zufälligen Route. Die Reinigung wird so lange durchgeführt, bis der Akkustand sehr niedrig ist. Anschließend bewegt sich der Roboter zum Aufladen zur Ladestation (14).

3 Bedienung

3.3.5 Intensive Reinigung

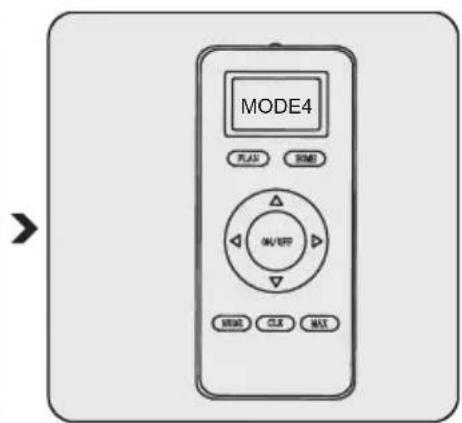

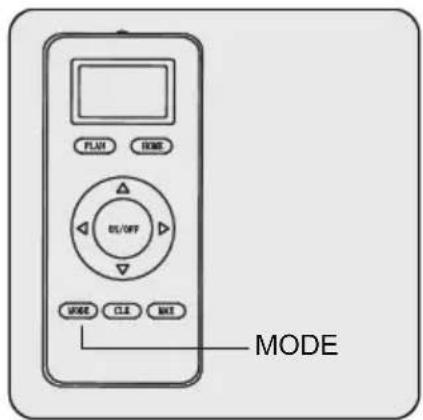

Drücken Sie die Taste „MODE“ auf der Fernbedienung, bis „MODE4“ auf dem Bildschirm angezeigt wird.

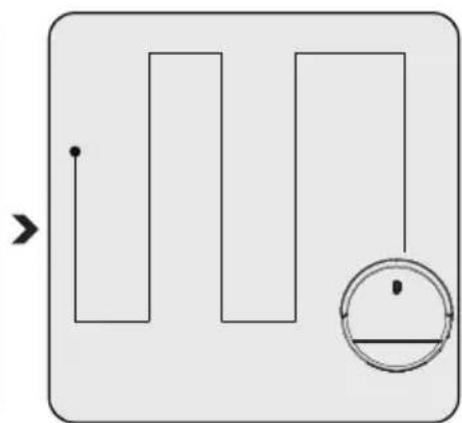

Das Gerät fährt insgesamt zwei Reinigungsrunden. Dabei fährt es die Bahnen systematisch ab, sodass die Räume strukturiert gereinigt werden. Am Ende der Reinigung kehrt das Gerät zur Ladestation zurück.

3.3.6 Maximale Reinigung

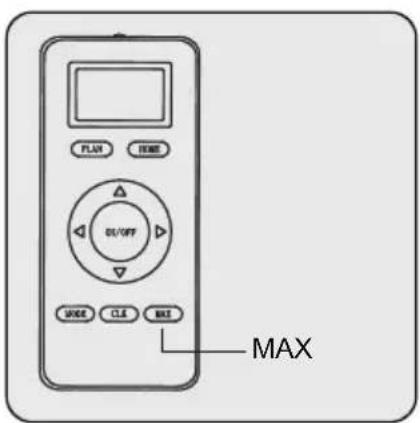

Drücken Sie die Taste „MAX“ auf der Fernbedienung (15), um die maximale Reinigungsstufe zu starten, während sich das Gerät im Standby- oder Reinigungsmodus befindet.

Die Reinigungsroute des Geräts entspricht der der automatischen Reinigung. Der Unterschied im maximalen Reinigungsmodus besteht darin, dass das Gerät in den maximalen Saugmodus wechselt, um eine umfassende Reinigung zu erreichen.

3.3.7 Zeitplanmodus

Wenn Sie den geplanten Reinigungszeitpunkt erfolgreich festgelegt haben, beginnt das Gerät automatisch zur geplanten Zeit mit der Reinigung.

3.4 Zeitplanung über Fernbedienung

Um in den Planungsmodus zu gelangen, halten Sie die Taste „CLK“ auf der Fernbedienung (15) gedrückt. Auf dem Bildschirm werden blinkende Ziffern angezeigt. Sie können die blinkenden Ziffern mit den Auf- und Ab-Tasten ändern. Fahren Sie nach Eingabe einer Nummer mit der linken und rechten Taste mit der nächsten einzustellenden Ziffer fort. Nachdem die Uhrzeit eingestellt wurde, kann der Wochentag in der oberen Zeile geändert werden, indem die rechte Pfeiltaste gedrückt wird. Drücken Sie abschließend die Taste „CLK“ auf der Fernbedienung. Der Bildschirm hört auf zu blinken, was bedeutet, dass die Uhrzeit eingestellt ist.

3.4.1 Wie kann der Roboter über die Fernbedienung geplant werden? Einstellung mit Fernbedienung

A. Planung der Reinigungszeit

a. Stellen Sie sicher, dass sich der Roboter im Standby- oder Ladezustand befindet, und halten Sie dann die Taste „PLAN“ auf der Fernbedienung gedrückt. Die Fernbedienung wechselt in den Zeitplanmodus. b. Auf dem Bildschirm werden blinkende Ziffern angezeigt. Sie können die linke und rechte Taste verwenden, um zur nächsten einzustellenden Ziffer zu gelangen. c. Drücken Sie nach dem Einstellen die Taste „ON/OFF“ auf der Fernbedienung. Wenn die Zeitplanung erfolgreich war, ertönt ein kurzer Piepton. d. Nachdem Sie den kurzen Piepton gehört haben, können Sie zum Startbildschirm zurückkehren, indem Sie die Taste „PLAN“ gedrückt halten.

Bei der Einstellung der Zeitplanung ist die Nummer auf der Fernbedienung (15) die Verzögerungszeit.

Nehmen wir zum Beispiel an, es ist gerade 8 Uhr morgens und die Einstellung auf der Fernbedienung ist 01:00. Wenn die Einstellung erfolgreich ist, wird das Gerät in 1 Stunde in Betrieb genommen. Das heißt, es wird um 9 Uhr starten. Es wird jedoch erst an diesem Tag um 9 Uhr morgens betrieben. Wenn der Hauptschalter vor Erreichen der geplanten Zeit ausgeschaltet wird, wird die Zeitplanung abgebrochen. Und jedes Mal, wenn eine geplante Stunde eingegeben wird, ist sie nur für eine Stunde verfügbar.

3 Bedienung

A. Abbrechen einer Programmzeit

Wenn sich die Fernbedienung (15) im Zeitplanmodus befindet, halten Sie die Taste „ON/OFF“ erneut gedrückt. 00:00 wird auf dem Bildschirm der Fernbedienung angezeigt. Drücken Sie dann die Taste „ON/OFF“, um eine Programmzeit abzubrechen. Bei Erfolg gibt das Gerät zweimal einen Piepton aus. Nachdem Sie den kurzen Piepton gehört haben, können Sie zum Startbildschirm zurückkehren, indem Sie die Taste „PLAN“ gedrückt halten.

3.5 Bedienung des Mopps (VCR 3130)

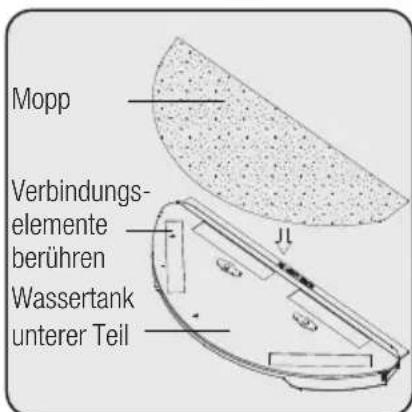

Befestigen Sie den Moppaufsatz am Stoffkanal und dehnen Sie das Wischtuch, um ihn an den Befestigungselementen zu befestigen.

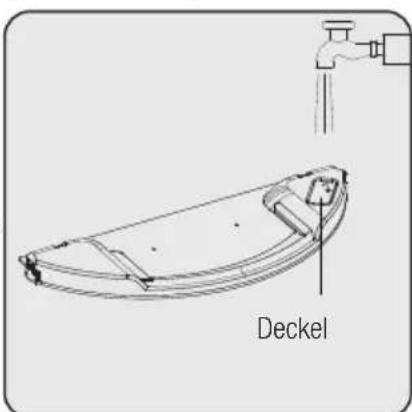

Öffnen Sie den Deckel des Wasserbehälters (11), füllen Sie ihn mit Wasser und schließen Sie den Deckel.

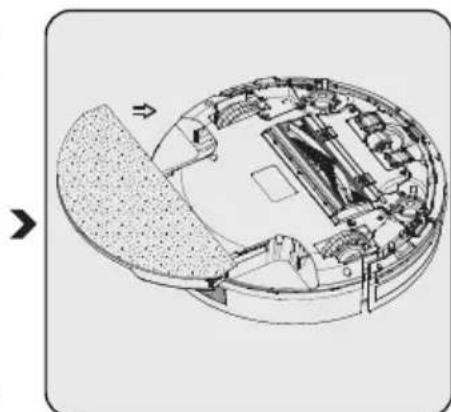

Drehen Sie das Gerät um. Platzieren Sie die Mopp-Befestigungskanäle auf den Kanälen an der Unterseite des Geräts und drücken Sie. (Ein Klickgeräusch ist zu hören).

Drücken Sie beim Entfernen des Geräte-Mopp-Aufsatzes gleichzeitig die linke und die rechte Taste und ziehen Sie am Aufsatz.

WARNUNG: Nehmen Sie den Wassertank aus dem Produkt und lassen Sie das restliche Wasser nach jedem Kehren mit einem Mopp ab.

Mopp-Kleidung ist maschinenwaschbar.

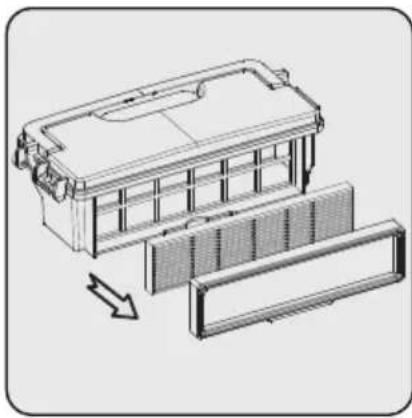

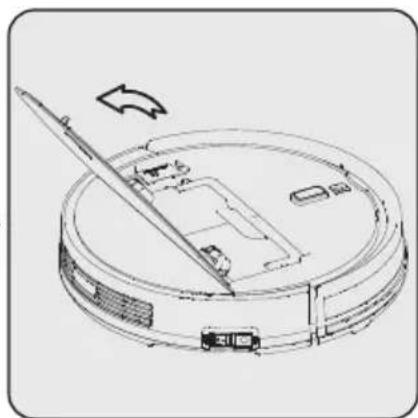

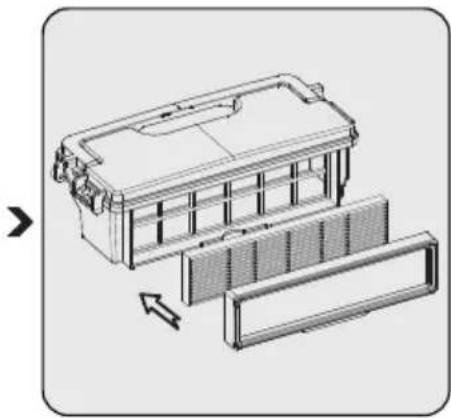

4 Reinigung und Wartung

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie es reinigen.

WARNUNG: Verwenden Sie zur Reinigung des Geräts niemals Benzin, Lösungsmittel, Scheuermittel, Metallgegenstände oder harte Bürsten.

4.1 Reinigen des Staubbehälters und der Filter

Sie können unser Callcenter anrufen, um einen neuen Filter zu bestellen, wenn Ihr Filter die erwartete Lebensdauer erreicht, deformiert ist oder aus einem bestimmten Grund ausgetauscht werden muss.

Waschen Sie den Abluftfilter niemals.

Um mit dem Abluftfilter die maximale Leistung zu erzielen, reinigen Sie ihn nach jeder Reinigung mit einer Bürste.

Der Abluftfilter (10) ist ein austauschbares Zubehör. Die erwartete Lebensdauer des Abluftfilters (10) beträgt ca. 4-6 Monate, abhängig von der Häufigkeit der Nutzung.

Wurde der Abluftfilter nass, sollte dieser ersetzt werden, da er die Leistung des Gerätes negativ beeinträchtigen kann.

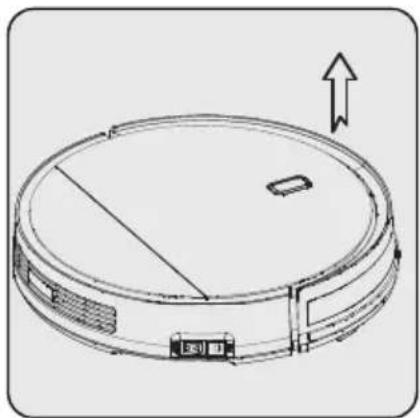

Um die obere Abdeckung (1) zu öffnen, heben Sie sie mit den Fingern an dem mit Pfeilen gezeigten Teil ab.

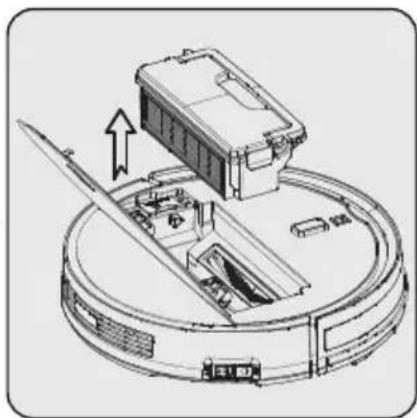

Deckel öffnen. Entfernen Sie den Staubbehälter

(9) und halten Sie ihn am Griff.

4 Reinigung und Wartung

Entfernen Sie den Filterrahmen und den Filter.

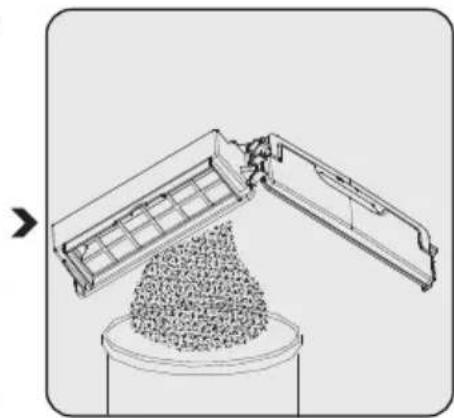

Leeren Sie den Staubbehälter (9). Nur der Staubbehälter darf unter fließendem Wasser gewaschen werden.

Sobald der Staubbehälter (9) vollständig trocken ist, befestigen Sie den Filter und den Filterrahmen.

4.2 Sensor und Räder reinigen

Reinigen Sie regelmäßig entsprechend der angesammelten Staubmenge.

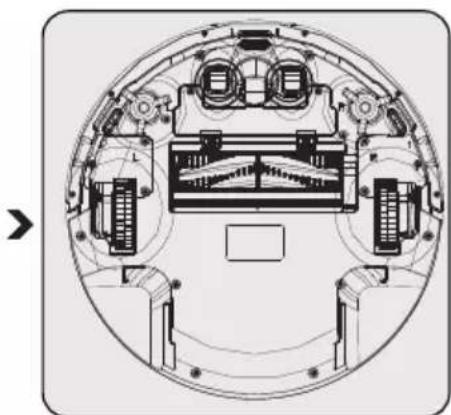

Reinigen Sie den Sensor und die Räder mit einem weichen Mikrofasertuch.

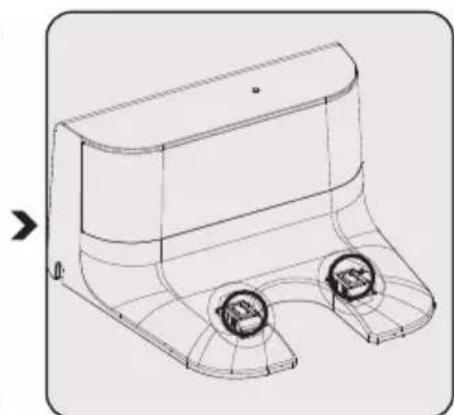

Reinigen Sie die Ladekontaktpunkte am Ladegerät (14) mit einem weichen Mikrofasertuch.

Reinigen Sie die Ladekontaktpunkte am Gerät mit einem weichen Mikrofasertuch.

4.3 Reinigen der rotierenden Bürstengruppe

Entfernen Sie die rotierende Bürstengruppe vom Gerät.

Reinigen Sie die rotierende Bürstengruppe mit einem weichen Mikrofasertuch.

Die rotierende Bürste kann unter fließendem Wasser gewaschen werden.

Hinweis: Warten Sie nach dem Waschen, bis die rotierende Bürstengruppe vollständig trocken ist.

Entfernen Sie die obere Abdeckung des Roboters. Die im Staubbehälter erhältliche Reinigungsbürste dient zur Reinigung von Filter und Staubbehälter des Saugroboters. (17)

4.4 Seitenbürsten reinigen

1. Überprüfen Sie, ob die Seitenbürsten beschädigt sind oder Fremdstoffe enthalten.
2. Reinigen Sie die Seitenbürsten mit Reinigungswerkzeugen oder einem Wischtuch.
3. Halten Sie die Seitenbürsten bei Knick oder Verformung 5 Sekunden lang in heißem Wasser.
4. Bei Beschädigung die Seitenbürsten austauschen.

4.5 Lagerung

• Wenn Sie beabsichtigen, das Gerät für längere Zeit nicht zu benutzen, bewahren Sie es sorgfältig auf.
• Ziehen Sie den Gerätenetzstecker.
• Stellen Sie immer sicher, dass das Gerät nicht in die Höhe von Kindern gelangt.
• Wenn Sie das Gerät längere Zeit nicht benutzen, bewahren Sie es an einem kühlen und trockenen Ort bei halb aufgeladenem Zustand auf. Nicht vollständig laden oder entladen.

4 Reinigung und Wartung

4.6 Transport und Versand

• Tragen Sie das Gerät bei Transport und Versand in der Originalverpackung. Die Verpackung des Geräts schützt das Gerät vor physischen Schäden.
• Legen Sie keine schweren Gegenstände auf das Gerät oder seine Verpackung. Andernfalls kann das Gerät beschädigt werden.
• Wenn das Gerät fallen gelassen wird, kann es sein, dass das Gerät nicht funktioniert oder dauerhaft Schäden auftreten.

5 Gerätebenachrichtigungen

Anzeigezustand Statuserklärung
Rotes Licht blinking viermal pro Sekunde Der Staubbehälter ist nicht richtig platziert oder es befindet sich kein Staubbehälter im Roboter.
Rotes Licht blinking viermal pro Sekunde Ladefehler
Rotes Licht blinkt zweimal und blaes Licht blinkt einmal	Absturzsensorausfall
Rotes Licht blinkt zweimal und blaes Licht blinkt zweimal	Absturzsicherungssensor erkannte Höhe
Rotes Licht blinkt dreimal und blaes Licht blinkt einmal	Radversagen
Rotes Licht blinkt einmal und blaes Licht blinkt einmal	Seitenbürstenfehler
Rotes Licht blinkt einmal und blaes Licht blinkt zweimal	Ausfall des Lüftermotors
Rotes Licht blinkt einmal und blaes Licht blinkt dreimal	Rotationsbürstenfehler

Wenn bei dem Produkt ein Fehler auftritt, erhalten Sie über die mobile Anwendung eine Benachrichtigung über die Ursache des Problems und die Lösungsmethode. Lesen Sie die Kurzanleitung zur Einrichtung der mobilen App.

Akustische Warnfunktion

Status Akustische Warning
Standby Drei kurze akustische Warnungen
Reinigung Keine besondere akustische Warnung
Automatisches Laden Keine besondere akustische Warnung
Aufladen Eine kurze akustische Warnung
Volle Ladung Fünf kurze akustische Warnungen
Zeitplanung erfolgreich Eine kurze akustische Warnung
Zeitplanung abgebrochen Zwei kurze akustische Warnungen
Niedriger Batteriestatus Vier kurze akustische Warnungen
Ladeschalter aus Eine lange akustische Warnung
Ausfall der vorderen Stößstange oder des Abstrutztastenfehler	Eine lange akustische Warnung
Abstruzsicherung oder Räder nicht am Boden Fehler	Eine lange akustische Warnung
Rad überlastet Fehler Eine lange akustische Warnung	Warnung
Überlastung der rotierenden Bürste Warnung	Eine lange akustische Warnung
Überlastung der Seitenbürsten Warnung Eine lange akustische Warnung
Standby-Modus aufrufen Zwei kurze akustische Warnungen
Roboter aufwecken Drei kurze akustische Warnungen

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollte trotzdem eine Störung auftreten, so bitten wir Sie, sich mit Ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sich bitte an das GRUNDIG Service-Center unter folgenden Kontaktdaten:

Telefon: 0911 / 590 597 29

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0911 / 590 597 31

E-Mail: [e-mail]

http://www.grundig.com/de-de/support

Unter den oben genannten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0911 / 590 597 30

Österreich: 0820 / 220 33 22*

• gebührenpflichtig (0,145 €/Min. aus dem

Festnetz, Mobilfunk: max. 0,20 €/Min.)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 bis 18.00 Uhr zur Verfügung.

Sehr geehrte Kundin, sehr geehrter Kunde,

Als Käufer eines Haushaltskleingerätes der Marke Grundig stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesserung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräteübergabe entsprechend dem jeweiligen Stand der Technik. Über die Gewährleistung hinaus räumt Ihnen der Hersteller eine Garantie ein, diese schränkt die gesetzliche Gewährleistung – die für 24 Monate ab dem Kaufdatum gilt - nicht ein. Garantiert wird die Mängelbeseitigung durch Reparatur oder Austausch nach Wahl des Herstellers.

Sollte eine Störung an Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler bzw. den Verkäufer. Diese werden vor Ort das Gerät prüfen und den Kundenservice durchführen. Auch soweit Ansprüche aus der Herstellergarantie bestehen, werden diese nur durch den Verkäufer abgewickelt.

Die Garantiezeit beträgt 36 Monate ab Kaufdatum.

Bedingungen:

1. Ein maschinell erstellter Original-Kaufbeleg liegt vor.
2. Das Gerät ist nur mit Original-Zubehör und Original-Ersatzteilen betrieben worden.
3. Die in der Gebrauchsanweisung erwähnten Wartungs- und Reinigungsarbeiten sind entsprechend ausgeführt worden.
4. Das Gerät wurde nicht geöffnet/zerlegt.
5. Bauteile, die einem gebrauchsbedingtem Verschleiß unterliegen, fallen nicht unter die Garantie.
6. Ausgewechselte Teile werden Eigentum des Herstellers.
7. Ausgeschlossen von der Garantie sind die Mängel, die durch unsachgemäße Installation, z.B. Nichtbeachtung der VDE-Vorschriften; unsachgemäße Aufstellung, z.B. Nichtbeachtung der Einbau- oder Installationsvorschriften; äußere Einwirkung, z.B. Transportschäden, Beschädigung durch Stoff oder Schlag, Schäden durch Witterungseinflüsse, unsachgemäße Bedienung oder Beanspruchung, z.B. Nichtbeachtung der Gebrauchsanweisungen verursacht wurden.
8. Eine gewerbliche oder gleichzustellende Nutzung, z.B. in Hotels, Pensionen, Gaststätten, Arztpraxen oder Gemeinschaftsanlagen, gilt als eine nicht bestimmungsgemäße Benutzung, die die Garantie ausschließt.
9. Die Mängelbeseitigung verlängert die ursprüngliche Garantiezeit nicht.
10. Schadenersatzansprüche, auch hinsichtlich Folgeschäden, sind, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen.
11. Der Anspruch auf Garantieleistung steht nur dem Erstkäufer zu und erlischt bei Weiterverkauf des Produktes durch den Erstkunden.
12. Die Garantie gilt für neue Produkte und nicht für Produkte, die als Gebrauchtgeräte verkauft worden sind und nicht für B-Ware.
13. Die Garantie ist nicht übertragbar.

Diese Garantiezusage ist nur gültig innerhalb der Bundesrepublik Deutschland.

Garantiebedingungen - Grundig - 01/2021

Tonwarnfunktion

Netzwerk unterstützt: WLAN IEEE 802.11 b/g/n

drahtlos

Schutzklasse gegen elektrischen Schlag.

1.1 Allgemeine Sicherheit

2.2 Technische Daten

Adaptereingang:

100-240V, 50/60Hz, 0.5A

Adapterausgang: DC19V, 0.6A

Akku: Li-Ionen-Akku: 10.8V/2600mAh

Ladezeit: 4-7 Stunden

3.3.1 Automatische Reinigung

Beko Grundig Deutschland GmbH

Rahmannstraße 3

65760 Eschborn

www.grundig.com
