Produkttyp	DJ-Controller
Marke	Hercules
Modell	DJControl Inpulse 200 MK2
Kategorie	DJ-Ausrüstung
Stromversorgung	Über USB-B 2.0 (bus-powered)
Anschlüsse	Master-Ausgang: 2 x RCA (Cinch), Kopfhörerausgang: 3,5 mm Stereo-Klinke, USB-B-Eingang
Kompatible Software	DJUCED® und Serato DJ Lite (Lizenz inklusive)
Inkludierte Lizenz	Serato DJ Lite (Serato DJ Pro im Test)
Systemanforderungen	PC Windows 10/11 oder Mac macOS, freier USB-Anschluss
Abtastrate	44,1 kHz
Audioauflösung	24 Bit
Kopfhörerausgang (Leistung)	5 dBU für 32Ω bei 1 kHz, THD+N < 0,017 %
Hauptfunktionen	Jog-Drehregler, Performance-Pads, Tempo-Fader, Crossfader, 2-Band-Equalizer, Filter, Beatmatch Guide, Loops, Scratch, Vorhören
Anzahl Decks	2
Anzahl Pads	4 Performance-Pads mit Modi Hot Cue, Stems, FX, Sampler
Beatmatch Guide	Ja (visuelle Anleitungen TEMPO und BEAT ALIGN)
Vinyl/Scratch-Modus	Ja (Aktivierung über SHIFT + LOOP)
Firmware-Update	Automatisch über Hercules-Treiber
ASIO-Kompatibilität	Ja (ASIO-Treiber für niedrige Latenz unter Windows)
Lieferumfang	Controller, USB-Kabel, Aufkleber, Garantie-Flyer
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	In trockener Umgebung verwenden. Nicht Feuchtigkeit oder Flüssigkeiten aussetzen.
Ersatzteile und Reparierbarkeit	Für Reparaturen wenden Sie sich an den technischen Support von Hercules.

Häufig gestellte Fragen - DJControl Inpulse 200 MK2 HERCULES

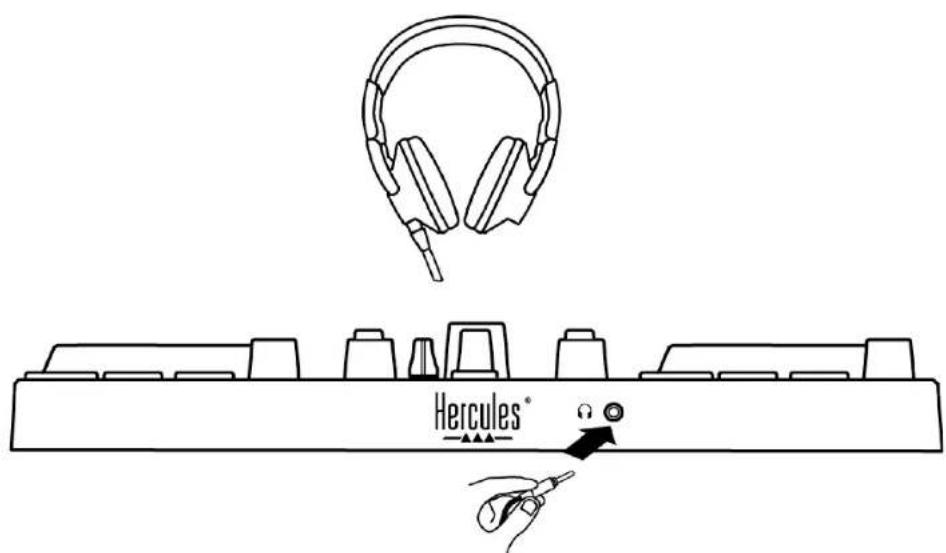

Es kommt kein Ton aus meinem Kopfhörer. Was tun?

Überprüfen Sie, ob Ihr Kopfhörer an die 3,5-mm-Klinkenbuchse an der Vorderseite des Controllers angeschlossen ist. Stellen Sie sicher, dass die Vorschaltflächen (1 oder 2) in der Software aktiviert sind. Sie können auch die MASTER-Taste drücken, um den Mix über den Kopfhörer zu hören.

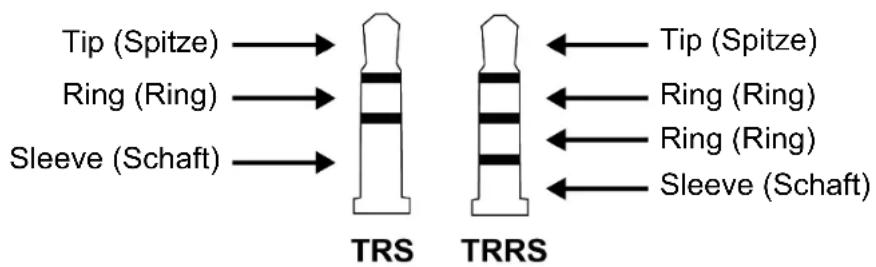

Der Ton über den Kopfhörer ist verzerrt. Warum?

Der DJControl Inpulse 200 MK2-Controller erwartet einen TRS-Klinkenstecker (Standard-Kopfhörer). Verwenden Sie keinen TRRS-Stecker (Kopfhörer mit Mikrofon), da dieser nicht kompatibel ist und Verzerrungen verursachen kann.

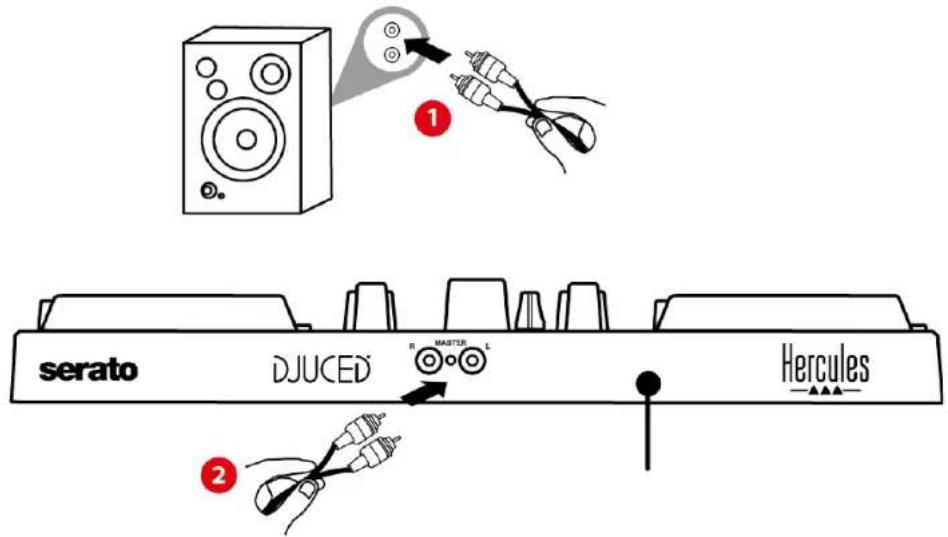

Es kommt kein Ton aus meinen Lautsprechern. Wie lösen?

Schließen Sie Ihre aktiven Lautsprecher an die RCA-Anschlüsse (Master-Ausgang) auf der Rückseite des Controllers an. Überprüfen Sie in der Software, ob der Master-Ausgang auf die Ausgänge 1&2 zugewiesen ist. Sie können den Ton über das ASIO-Control-Panel testen, indem Sie im Reiter ABOUT auf das Lautsprechersymbol klicken.

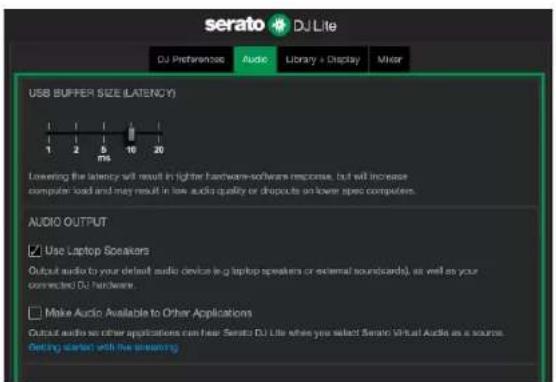

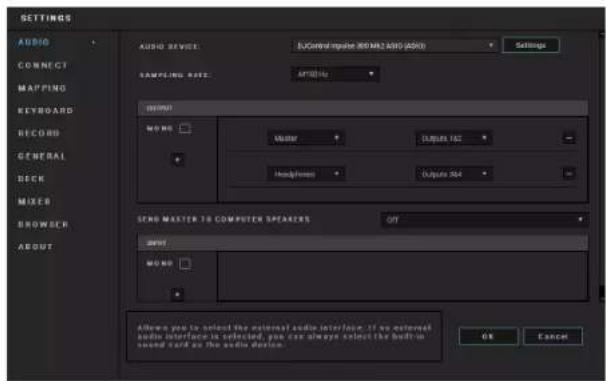

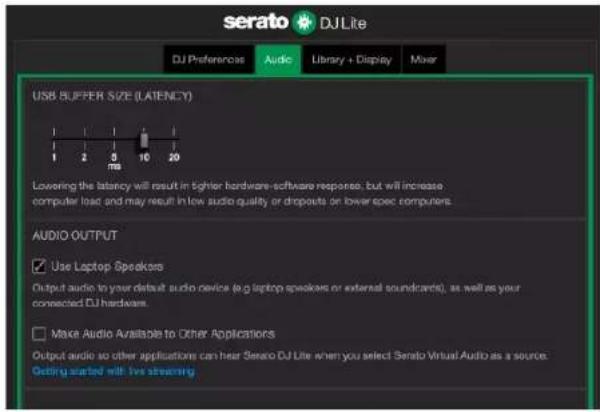

Es kommt kein Ton aus den Lautsprechern meines Laptops. Wie vorgehen?

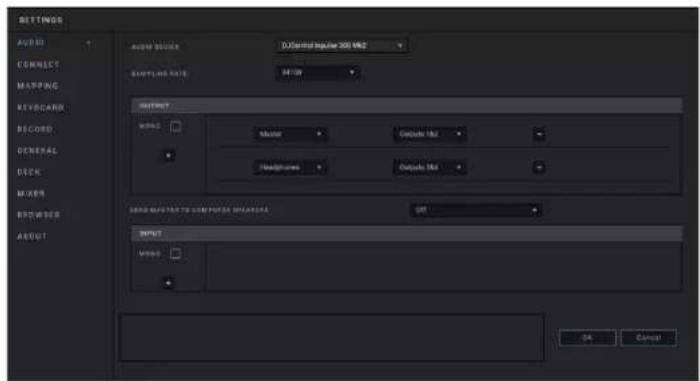

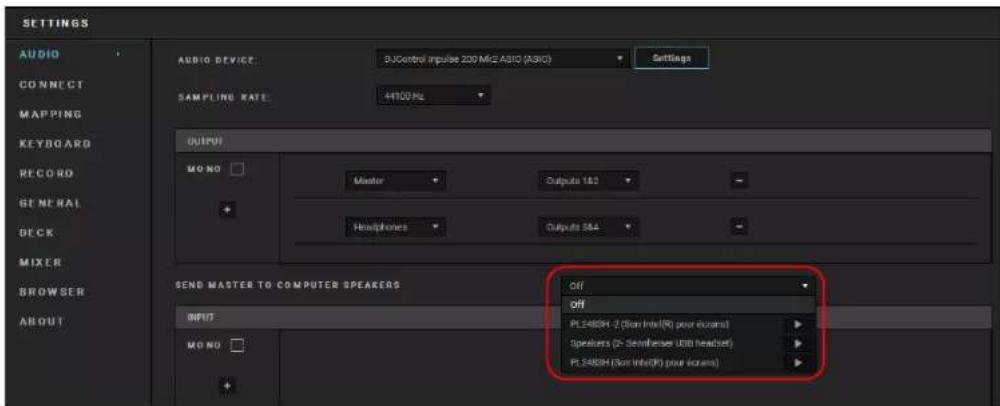

Gehen Sie in DJUCED® zu den Audioeinstellungen und aktivieren Sie 'SEND MASTER TO COMPUTER SPEAKERS'. In Serato DJ Lite gehen Sie zum Reiter Audio und aktivieren Sie 'Use Laptop Speakers'.

Es kommt weder aus meinem Kopfhörer noch aus den Lautsprechern meines Laptops Ton. Was tun?

Standardmäßig wird der Ton nur über den Master-Ausgang und den Kopfhörerausgang ausgegeben. Um die Computerlautsprecher zu nutzen, aktivieren Sie die entsprechende Option in den Audioeinstellungen der Software (DJUCED® oder Serato DJ Lite). Schließen Sie Ihren Kopfhörer an den Controller an, um vorzuhören.

Ich kann meine Multimedia-Lautsprecher nicht anschließen. Was tun?

Wenn Ihre Lautsprecher keinen RCA-Eingang haben, verwenden Sie einen RCA-auf-3,5-mm-Miniklinken-Adapter (nicht im Lieferumfang). Sie können Ihre Lautsprecher auch an den Kopfhörerausgang anschließen und die MASTER-Taste drücken, um den Ausgang 1-2 auf den Kopfhörerausgang umzuleiten.

Ist der DJControl Inpulse 200 MK2-Controller mit einem iPad oder iPhone kompatibel?

Nein, dieser Controller ist nicht mit iOS-Geräten kompatibel. Er funktioniert nur auf PC (Windows) und Mac (macOS).

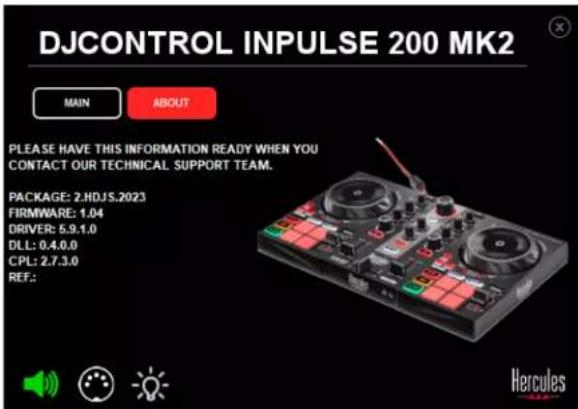

Wie aktualisiere ich die Firmware des Controllers?

Das Firmware-Update erfolgt automatisch bei der Installation der Hercules-Treiber. Laden Sie die neuesten Treiber von der Hercules-Website herunter, installieren Sie sie und das Update wird automatisch durchgeführt. Sie können die Firmware-Version im Control-Panel unter dem Reiter ABOUT überprüfen.

Wie verwende ich den Beatmatch Guide?

Drücken Sie die BEATMATCH GUIDE-Taste, um die visuellen Anleitungen zu aktivieren. Die TEMPO-Pfeile neben dem Tempo-Fader zeigen an, in welche Richtung der Fader bewegt werden muss, um das BPM anzupassen. Die BEAT ALIGN-Pfeile unter den Jog-Drehreglern zeigen an, in welche Richtung der Jog gedreht werden muss, um die Beats auszurichten. Wenn die Pfeile erloschen sind, sind die Tempi synchronisiert.

Welche Software ist mit diesem Controller kompatibel?

Der Controller wird mit einer Lizenz für Serato DJ Lite geliefert und ist auch mit DJUCED® kompatibel. Er funktioniert auch mit Serato DJ Pro im Testzeitraum. Laden Sie die Hercules-Treiber herunter und installieren Sie sie für eine optimale Latenz.

BEDIENUNGSANLEITUNG DJControl Inpulse 200 MK2 HERCULES

1. VERPACKUNGSINHALT 5
2. TECHNISCHE DATEN 6
3. FUNKTIONEN 7

Überblick 7

Decks 8

Mixen....19

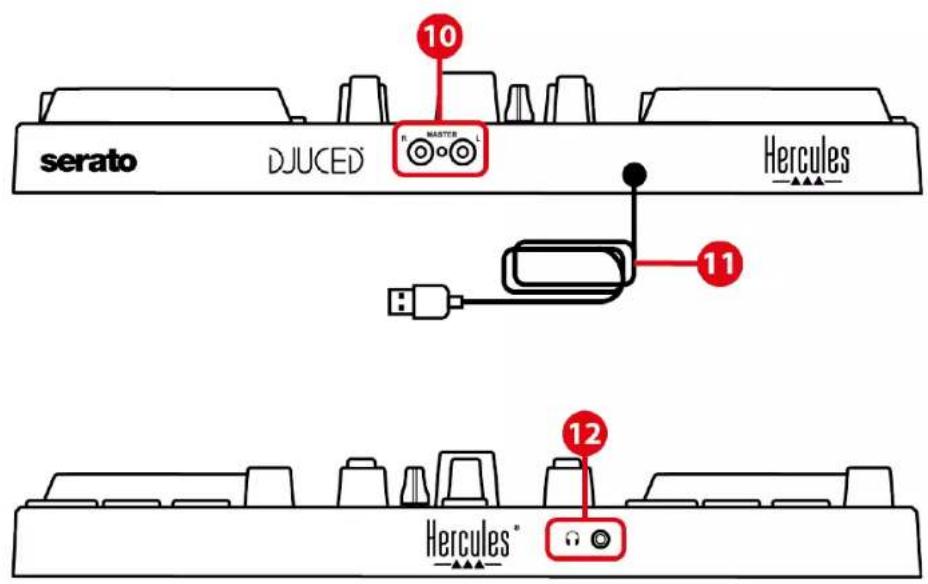

Anschlüsse 27

1. INSTALLATION 28

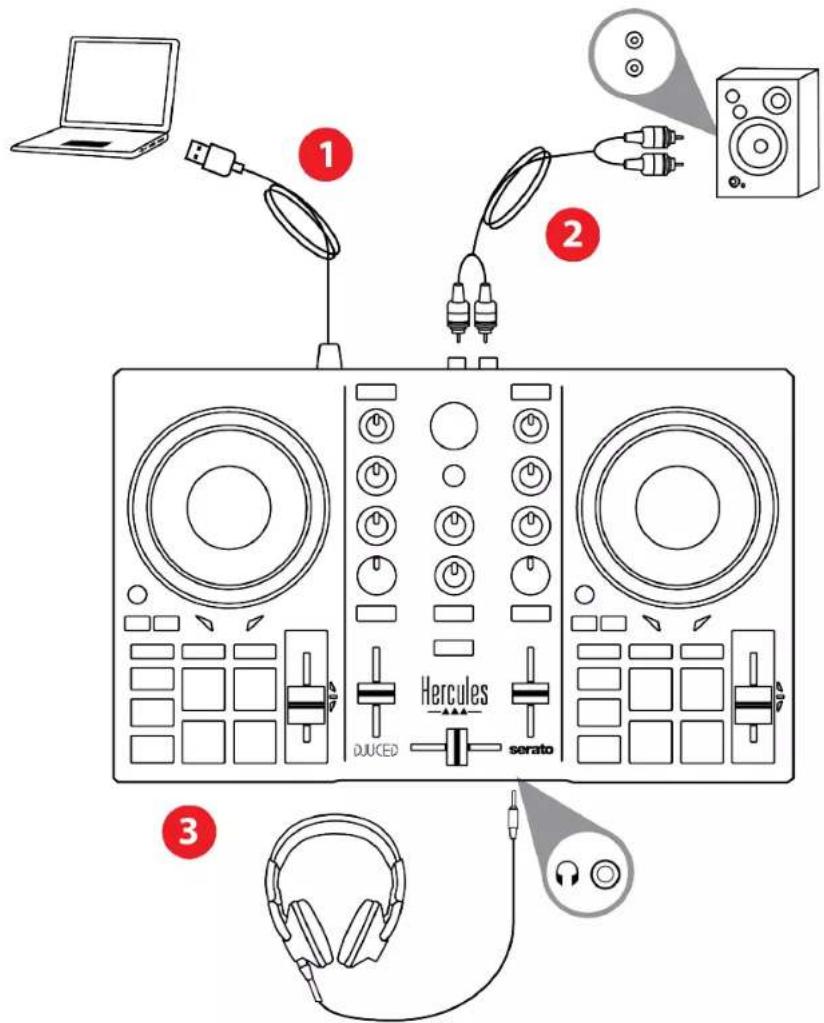

Anschlüsse 28

Herunterladen der Software....30

DJUCED ^® 30

Modi und Pads......36

Die Pads....36

Hot Cue-Modus 37

Stems-Modus 38

FX-Modus....39

Sampler-Modus 41

Scratchen 42

Filter 43

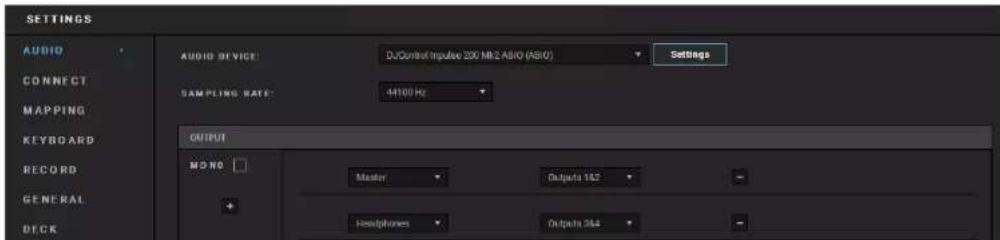

6. MEHRKANAL-SOUNDKARTE......44

Master-Ausgang für Lautsprecher (Ausgang 1-2)....44

Kopfhörerausgang (Ausgang 3-4)......45

7. KOMPATIBILITÄT 46

USB Audio / USB MIDI 46

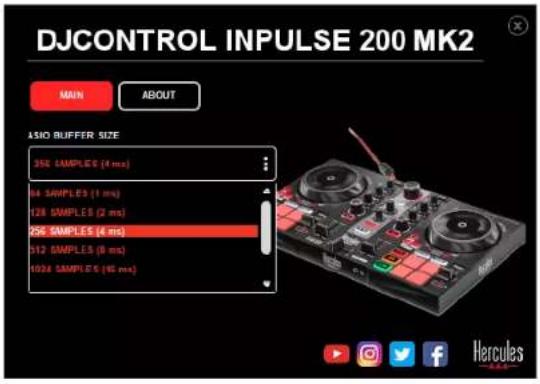

ASIO und Windows®-Kontrollpanel ......46

Aktualisierung der Firmware 49

8. DEMO-MODUS 50

9. FAQs....51

DJCONTROL INPUTULSE 200 MK2

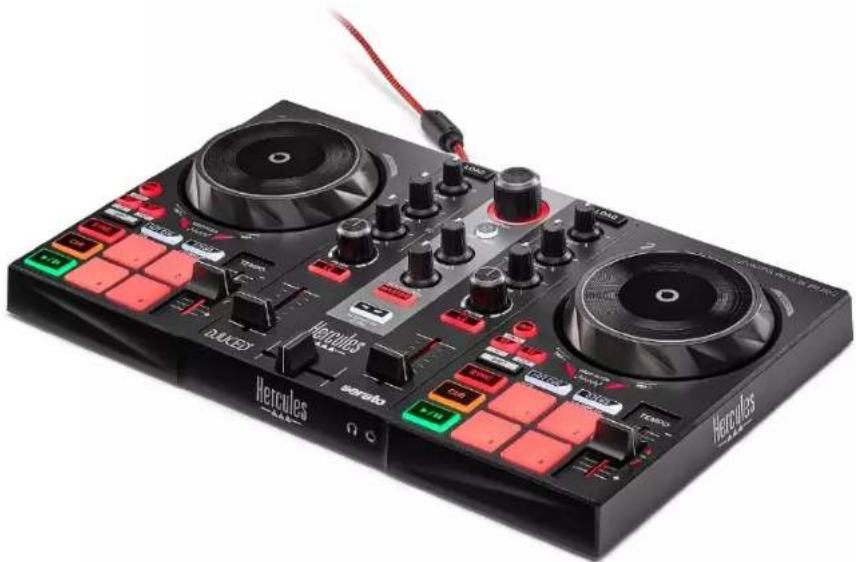

Der Hercules DJControl Inpulse 200 MK2 ist ein voll ausgestatteter Controller, der dank spezieller Funktionen, Video-Tutorials und der Integration der Software DJUCED ^® und Serato DJ Lite für den Einstieg ins DJing entwickelt wurde.

Der Hercules DJControl Inpulse 200 MK2 enthält eine Lizenz für Serato DJ Lite, aber keine Lizenz für Serato DJ Pro. Wenn Sie Serato DJ Pro anstelle von Serato DJ Lite installieren, wird Serato DJ Pro mit Ihrem DJControl Inpulse 200 MK2 für die Dauer einer Testphase funktionieren. Wenn Sie Serato DJ Pro nach Ablauf dieses Testzeitraums weiterhin verwenden möchten, müssen Sie eine Lizenz für Serato DJ Pro erwerben.

1. Verpackungsinhalt

– Hercules DJControl Inpulse 200 MK2
- Hercules-, Serato- und DJUCED®-Aufkleber
- Garantie-Broschüre

Sie können die Schutzfolie über dem VU-Meter des Hercules DJControl Inpulse 200 MK2 Controllers entfernen. Sie können die Schutzfolie aber auch an ihrer Stelle lassen, da sie die Verwendung des VU-Meters nicht beeinträchtigt.

2. Technische Daten

• Systemanforderungen:
• DJUCED®:

uirements#system-requirements (in Englisch)

Master-Ausgang für Lautsprecher (Ausgang 1-2) über zwei RCA-Anschlüsse:

• Maximale Ausgangsleistung = 5 dBU @ 1 kΩ
• THD+N @ 1 kHz < 0.01%
• Auflösung = 24 Bit
• Abtastrate = 44,1 kHz

Kopfhörerausgang (Ausgang 3-4) über eine 3,5-mm-Stereo-Miniklinkenbuchse:

• Maximale Ausgangsleistung = 5 dBU für 32 Ω @ 1 kHz
• THD+N @ 1 kHz < 0.017%
• Auflösung = 24 Bit
• Abtastrate = 44,1 kHz

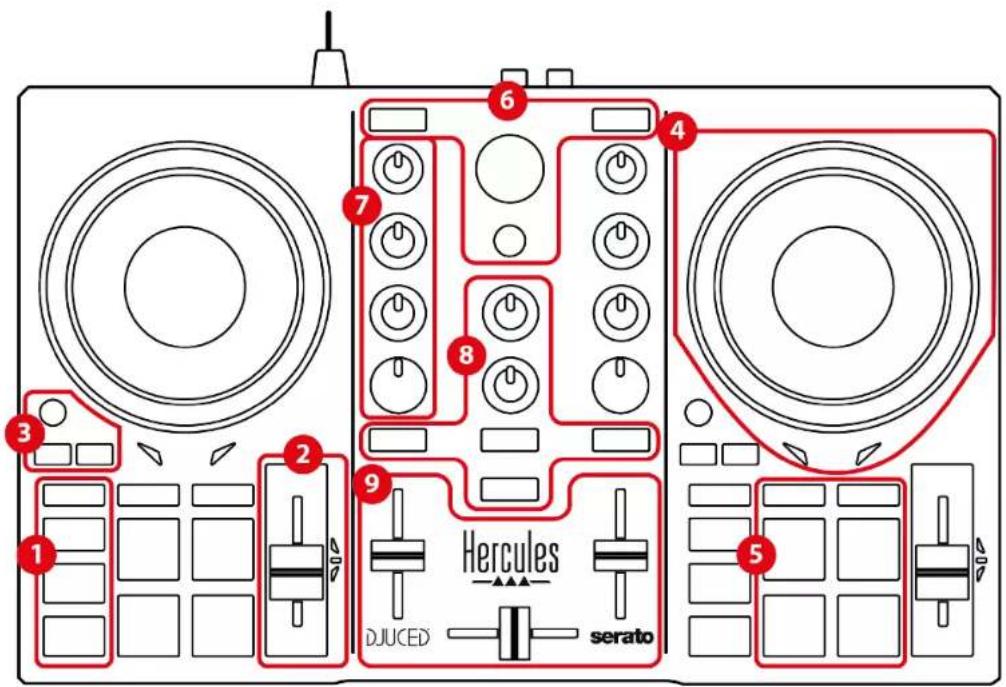

3. Funktionen

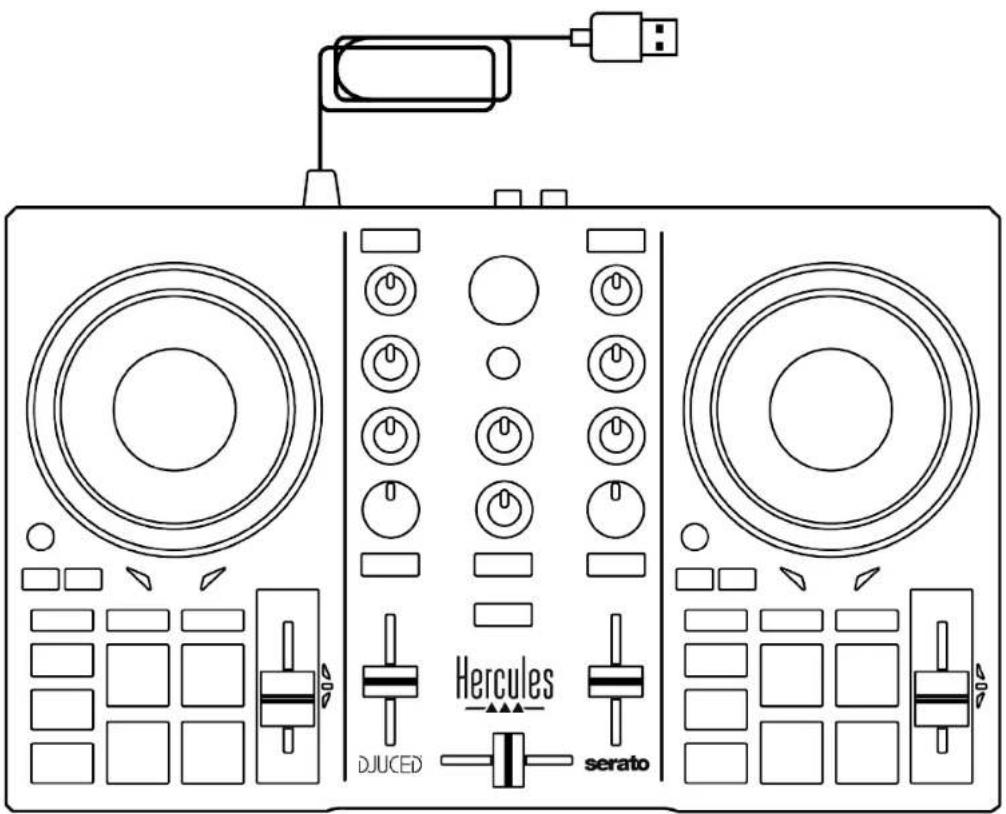

Überblick

1. Transporttasten (Play, Cue, Sync, Shift)

2. Tempo-Fader (Pitch fader)

3. Loop-Steuerungen (Loop)

4. Jogwheel

5. Pads und Modi

6. Bedienelemente für die Trackauswahl (Browser, Load, Assist./Prep.)

7. Mix-Bereich (Gain, EQ, Filter)

8. Monitoring, Lautstärke (Master und Kopfhörer) und Beatmatch Guide

9. Mixer (Crossfader, volume faders)

Decks

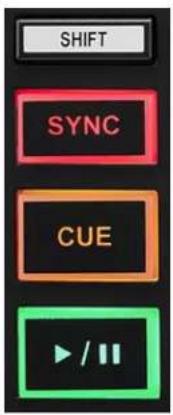

1. Transporttasten

SHIFT: kombinierte Steuerung. Zum Beispiel:

- SHIFT + ½: aktiviert einen Loop durch Auswahl des In-Points.

- SHIFT + LOOP: aktiviert den Vinyl (Scratch)-Modus.

SYNC: aktiviert oder deaktiviert die automatische Synchronisierung der BPM-Werte (Beats pro Minute) von zwei Spuren.

- SHIFT + SYNC:

○ In DJUCED®: macht das Deck zum Master-Synchronisationsdeck (Master Sync).

○ In Serato DJ Lite: deaktiviert die Synchronisation auf dem Deck.

CUE: fügt einen Cue-Punkt in den Track ein, um einen bestimmten Zeitpunkt zu identifizieren, oder verschiebt die Fortschrittsanzeige an die Position des Cue-Punkts.

• Track wird angehalten: Fügt einen Cue-Punkt an der Stelle ein, an der der Track angehalten wurde.
• Track wird wiedergegeben: Die Wiedergabe des Tracks wird gestoppt und die Fortschrittsanzeige wird zum Cue-Punkt bewegt.

○ In DJUCED®: Wenn kein Cue-Punkt definiert wurde, wird durch Drücken von CUE die Wiedergabe gestoppt und ein Cue-Punkt an die Abspielposition platziert.

- In Serato DJ Lite: Wenn kein Cue-Punkt definiert wurde, wird durch Drücken von CUE die Wiedergabe gestoppt und ein Cue-Punkt am Anfang des Tracks platziert.

• CUE + PLAY: bewegt die Abspielposition zum Cue-Punkt und spielt den Track ab diesem Punkt ab.
• SHIFT + CUE:

○ In DJUCED®: bewegt die Abspielposition an den Anfang des Tracks und stoppt die Wiedergabe.

- In Serato DJ Lite: bewegt die Abspielposition an den Anfang des Tracks und startet die Wiedergabe.

Play/Pause: spielt den Track ab oder pausiert ihn.

- SHIFT + PLAY: in Serato DJ Lite: bewegt den Abspielkopf zum Cue-Punkt und spielt den Track ab dieser Markierung.

2. Tempo-Fader

Tempo-Fader: legt die Wiedergabegeschwindigkeit des Tracks fest, indem die Anzahl der BPM eingestellt wird.

– Aufwärts bewegen: beschleunigt den Track.
- Abwärts bewegen: verlangsamt den Track.
- Tempo-Fader in der Mitte: die

Originalgeschwindigkeit des Tracks. Die grüne LED leuchtet.

Wenn die Funktion Beatmatch Guide aktiviert ist, zeigen die visuellen TEMPO-Anzeigen an, ob Sie den Tempo-Fader nach oben oder unten bewegen müssen, um den Track zu verlangsamen oder zu beschleunigen. Wenn die beiden roten Pfeile nicht aufleuchten, ist das Tempo auf diesem Deck identisch mit dem Tempo auf dem anderen Deck.

Weitere Informationen über die Beatmatch Guide-Funktion finden Sie im Abschnitt Beatmatch Guide auf Seite 23.

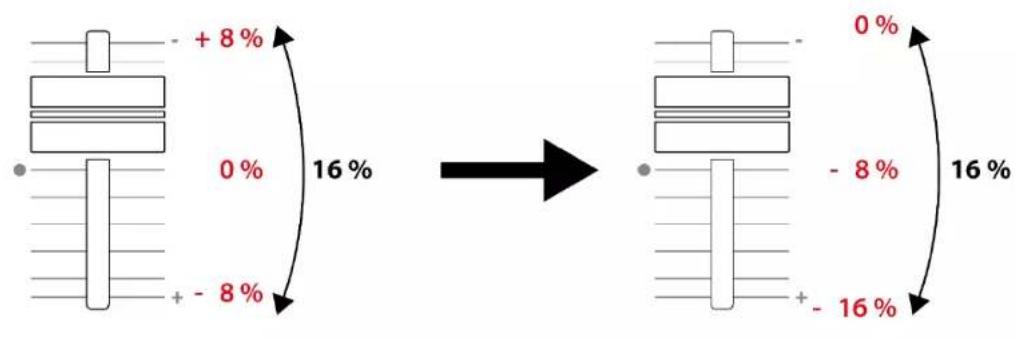

Wenn in Serato DJ Lite und Serato DJ Pro der Sync-Modus aktiviert ist, können Sie durch gleichzeitiges Drücken von SHIFT und dem Verschieben des Tempo-Faders die Werte des Tempo-Faders unter Beibehaltung der Amplitude verändern.

Zum Beispiel können Sie bei einer Temposkala im Amplituden-Bereich von ±8 % oder 16 % die Werte des Tempo-Faders so verschieben, dass sie von 0 % (Maximum) bis -16 % (Minimum) reichen, was immer noch eine Amplitude von 16 % ergibt, mit -8 % in der Mitte.

LOOP: aktiviert oder deaktiviert die Wiedergabe des Loops.

12 / X2: teilt die Größe des aktiven Loops durch zwei oder multipliziert sie mit zwei.

- SHIFT + ½ (LOOP IN): aktiviert einen Loop, indem der In-Punkt gewählt wird.

- SHIFT + X2 (LOOP OUT): aktiviert einen Loop, indem der Out-Punkt gewählt wird.

Wenn der Loop aktiv ist:

- SHIFT + ½: Drehen Sie das Jogwheel, um den Start des Loops zu verschieben. Um diesen Start des Loops festzulegen, drücken Sie erneut SHIFT + ½.

- SHIFT + X2: Drehen Sie das Jogwheel, um das Ende des Loops zu verschieben. Um das Ende des Loops festzulegen, drücken Sie erneut SHIFT + X2.

Um den Loop wieder zu verlassen, drücken Sie LOOP.

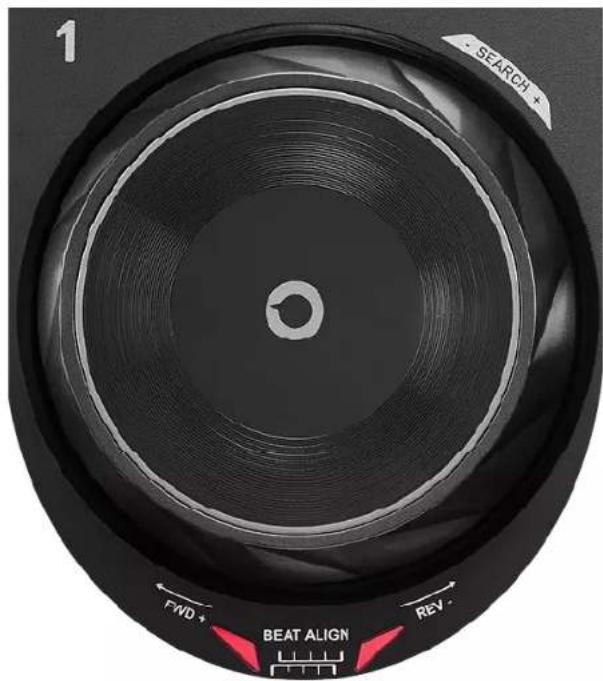

4. Jogwheel

Jogwheel: ermöglicht es Ihnen, sich innerhalb des Tracks zu bewegen, die Wiedergabe des Tracks zu beeinflussen und zu scratchen.

Wenn die Funktion Beatmatch Guide aktiviert ist, zeigen die BEAT ALIGN-Lichtführungen die Richtung an, in die Sie den Ring (d. h. die Flanke) des Jogwheels drehen müssen, um die Beatgrids der beiden Tracks auszurichten. Wenn die beiden roten Pfeile erloschen sind, befinden sich die Beatgrids in Übereinstimmung.

Weitere Informationen über die Beatmatch Guide-Funktion finden Sie im Abschnitt Beatmatch Guide auf Seite 23.

Welche Aktion ausgeführt wird, hängt von drei Kriterien ab:

• Vinyl (Scratch)-Modus aktiviert oder deaktiviert;
• Track wird wiedergegeben oder pausiert;

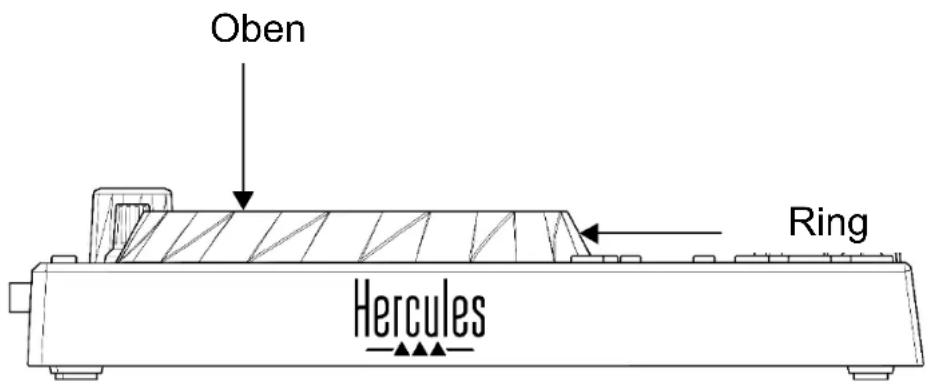

  – von der Stelle, an der Sie das Jogwheel berühren (Oben (top) oder Ring (ring)).

Um den Vinyl (Scratch)-Modus zu aktivieren, drücken Sie gleichzeitig SHIFT und LOOP. Um festzustellen, ob der Vinyl-Modus aktiviert ist, drücken Sie SHIFT. Die Taste LOOP leuchtet auf.

Aktionen des Jogwheels mit Serato DJ Lite und Serato

DJ Pro:

Vinyl-Modus	Wiedergabe/Pause	Jogwheel	SHIFT-Taste
Scratchen
Aktiviert	Wiedergabe	Oben	-
Aktiviert	Pause	Oben	-
Deaktiviert	Pause	Oben	-
Wiedergabe beschleunigen oder verlangsamen
Deaktiviert	Wiedergabe	Oben oder Ring	-
Langsames Navigieren innerhalb des Tracks
Deaktiviert	Pause	Ring	-
Schnelles Navigieren innerhalb des Tracks
Aktiviert	Wiedergabe	Oben oder Ring	Gedrückt halten
Aktiviert	Pause	Oben oder Ring	Gedrückt halten
Deaktiviert	Wiedergabe	Oben oder Ring	Gedrückt halten
Deaktiviert	Pause	Oben oder Ring	Gedrückt halten

Aktionen des Jogwheels mit DJUCED®:

Vinyl-Modus	Wiedergabe/Pause	Jogwheel	SHIFT-Taste
Scratchen
Aktiviert	Wiedergabe	Oben	-
Aktiviert Pause		Oben oder Ring	-
Wiedergabe beschleunigen oder verlangsamen
Aktiviert	Wiedergabe	Ring	-
Deaktiviert	Wiedergabe	Oben oder Ring	-
Schnelles Navigieren innerhalb des Tracks
Deaktiviert	Pause	Oben	-
Sehr schnelles Navigieren innerhalb des Tracks
Aktiviert Wiedergabe Ring			Gedrückt halten
Aktiviert Pause Ring			Gedrückt halten
Deaktiviert	Wiedergabe Ring		Gedrückt halten

DJUCED®

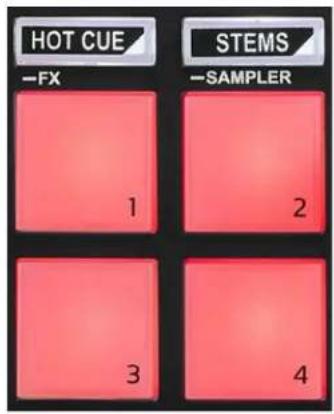

5. Pads und Modi

Modus-Tasten: ermöglicht die Aktivierung von bis zu vier Modi.

Um einen Hauptmodus zu aktivieren, drücken Sie HOT CUE oder STEMS.

Um einen Sekundärmodus (FX und SAMPLER), zu aktivieren, drücken Sie gleichzeitig SHIFT und HOT CUE oder STEMS. Die Modus-Taste blinkt.

Für weitere Informationen über die verschiedenen Modi mit DJUCED ^® , Serato DJ Lite und Serato DJ Pro lesen Sie bitte den Abschnitt Modi und Pads auf Seite 36.

Performance-Pads: ein Pad führt eine Aktion aus.

Mixen

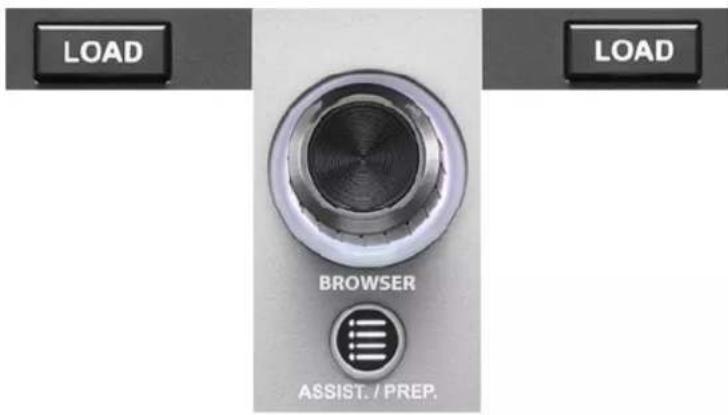

6. Bedienelemente für die Track-Auswahl

LOAD*: lädt den ausgewählten Track auf das Zieldeck. In DJUCED® können Sie Ordner ein- und ausklappen.

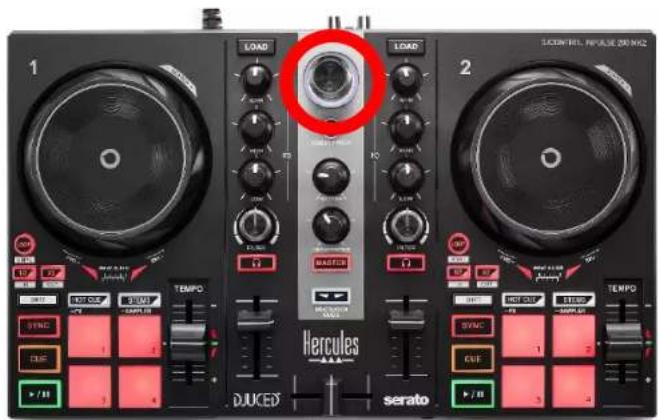

BROWSER-Encoder: ermöglicht das Durchsuchen Ihrer Musikbibliothek durch Drehen des Encoders nach links (nach oben) oder nach rechts (nach unten).

Drücken Sie den Encoder, um Ordner und Dateien auszuwählen.

Drücken Sie in DJUCED® die SHIFT-Taste und den Encoder, um zum Stammverzeichnis Ihrer Musikbibliothek zurückzukehren.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

Beleuchteter Ring:

• Zeigt in DJUCED® den Energiepegel des MasterTracks für das Tempo an.
• Zeigt in Serato DJ Lite den Rhythmus an. Das Licht blinkt im Takt des Tracks.

ASSIST./PREP.:

- Zeigt in DJUCED ^ das Feld an, in dem die besten kommenden Tracks für Ihren Mix vorgeschlagen werden. Drücken Sie ASSIST./PREP. und drehen Sie den Encoder, um den Energiepegel der vorgeschlagenen Tracks einzustellen.

- Fügt in Serato DJ Lite den aktuell gespielten Track zur Prepare (Vorbereitungs)-Liste hinzu.

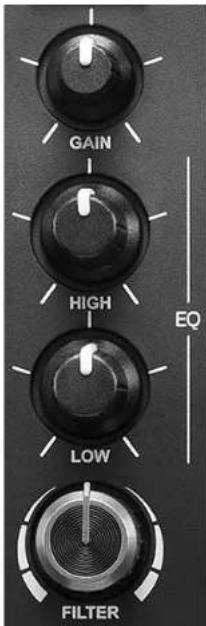

7. Mix-Bereich

GAIN-Drehregler*: regelt die Eingangsverstärkung (d. h. den Lautstärkepegel vor dem Lautstärkefader).

2-Band-Equalizer (EQ)*: steuert die Intensität des EQ. Jedem Band ist ein Drehregler zugeordnet: HIGH und LOW.

FILTER-Drehregler*: regelt die Frequenz des Doppelfilters (Hochpass und Tiefpass).

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

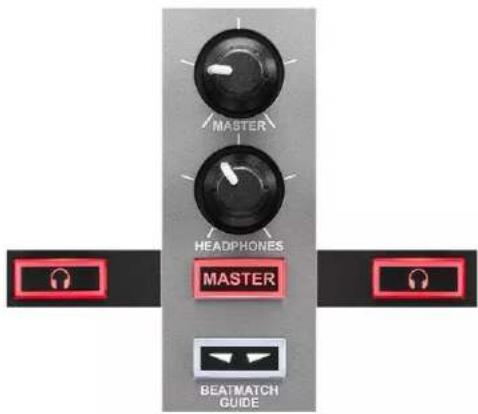

8. Monitoring, Lautstärke und Beatmatch Guide

MASTER-Lautstärke: regelt die Lautstärke des Mixes, der über Ihre Lautsprecher wiedergegeben wird.

HEADPHONES-Lautstärke: regelt die Lautstärke des Kopfhörerausgangs.

Monitoring: wählt die Tonquelle aus, die über die Kopfhörer wiedergegeben wird.

• ☐*: gibt den Ton von Deck 1 oder Deck 2 wieder.
• MASTER: gibt den Ton des Mixes für das Publikum laut wieder.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

BEATMATCH GUIDE: aktiviert oder deaktiviert die Lichtführungen zur Anpassung des Tempos und zum Angleichen der Beatgrids der beiden Tracks. Es gibt vier rote Pfeile pro Deck.

DJUCED ^® definiert eines der Decks als Master-Synchronisationsdeck (Master Sync) und das andere als Slave-Deck. Die roten Pfeile leuchten nur auf dem Slave-Deck auf, da dieses Deck dem Tempo des Master-Synchronisationsdecks folgt.

Serato DJ Lite definiert kein Master-Synchronisationsdeck. Die roten Pfeile leuchten auf beiden Decks auf.

- TEMPO-Lichtführung: Wenn einer der beiden roten Pfeile rechts neben einem Tempo-Fader leuchtet, bedeutet dies, dass das Tempo (d. h. die Anzahl der Beats pro Minute) des auf diesem Deck abgespielten Tracks vom Tempo des anderen Decks abweicht.

Die Pfeile zeigen die Richtung an, in die Sie den Tempo-Fader bewegen müssen, um das Tempo des gespielten Tracks an das Tempo des anderen Decks anzupassen.

• Der obere Pfeil leuchtet: Bewegen Sie den Tempofader nach oben. Dadurch wird das Tempo verlangsamt.
• Unterer Pfeil leuchtet: Bewegen Sie den Tempo-Fader nach unten. Dadurch wird das Tempo beschleunigt.
• Pfeile leuchten nicht: Das Tempo des Decks ist identisch mit dem Tempo des anderen Decks.

BEAT ALIGN-Lichtführungen: Wenn einer der beiden roten Pfeile unter einem Jogwheel leuchtet, bedeutet dies, dass die Beats des auf diesem Deck abgespielten Tracks nicht mit den Beats des anderen Decks übereinstimmen.

Die Pfeile zeigen die Richtung an, in die Sie das Jogwheel drehen müssen, um die Beats des gespielten Tracks mit den Beats des anderen Decks auszurichten.

• Linker Pfeil leuchtet: Drehen Sie das Jogwheel im Uhrzeigersinn. Dadurch wird die Wiedergabegeschwindigkeit erhöht.
• Rechter Pfeil leuchtet: Drehen Sie das Jogwheel gegen den Uhrzeigersinn. Dadurch wird die Wiedergabegeschwindigkeit verlangsamt.
• Pfeile leuchten nicht: Die Beats des Decks stimmen mit den Beats des anderen Decks überein.

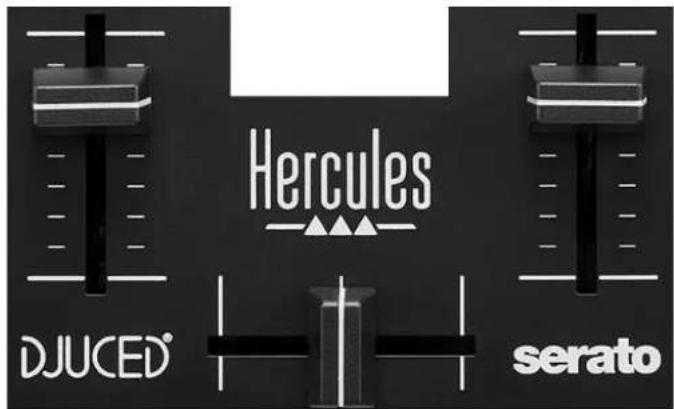

9. Mixer

Lautstärke-Fader*: regelt die Lautstärke des Decks.

Crossfader: ermöglicht einen Übergang zwischen zwei Tracks, indem die Lautstärke eines der Decks erhöht wird, während die Lautstärke des anderen Decks verringert wird.

- Crossfader ganz nach links: Sie hören nur den Track auf Deck 1.

- Crossfader ganz nach rechts: Sie hören nur den Track auf Deck 2.

- Crossfader in der Mitte: Sie hören die Tracks auf den Decks 1 und 2 gleichzeitig.

*Die Funktionalität ist auf den Decks 1 und 2 identisch.

Anschlüsse

1. Master-Ausgang für Lautsprecher (Ausgang 1-2)
2. USB-B 2.0-Kabel
3. Kopfhörerausgang (Ausgang 3-4)

Master-Ausgang für Lautsprecher (Ausgang 1-2):

ermöglicht den Anschluss aktiver Lautsprecher.

Format: 2 x RCA (Cinch)

USB-B 2.0-Kabel: ermöglicht den Anschluss des

Controllers an einen Computer.

Kopfhörerausgang (Ausgang 3-4): ermöglicht den

Anschluss von Kopfhörern zum Abhören von Titeln.

Format: 3,5-mm-Stereo-Miniklinkenanschluss

4. Installation

Anschlüsse

1. Schließen Sie den DJControl Inpulse 200 MK2-Controller mit dem USB-Kabel an Ihren Computer an.
2. Verbinden Sie die Eingänge Ihrer Aktivlautsprecher mit den Lautsprecherausgängen des DJControl Inpulse 200 MK2 (2 RCA).
3. Schließen Sie Ihren Kopfhörer an den 3,5-mm-Stereo-Miniklinkenanschluss an der Vorderseite des DJControl Inpulse 200 MK2 an.

Jedes Mal, wenn Sie das Gerät an Ihren Computer anschließen, wird eine LED-Beleuchtungssequenz, der sogenannte Vegas Mode, gestartet. Der Vegas Mode läuft in vier Phasen ab und bringt so alle LEDs zum Leuchten und zeigt verschiedene mögliche Farben für den mehrfarbig beleuchteten Energiering an.

Herunterladen der Software

DJUCED®

1. Bitte besuchen Sie: https://www.djuded.com/hercules (in Englisch).
2. Downloaden und installieren Sie DJUCED®.
3. Bitte besuchen Sie: https://support.hercules.com/product/djcontrolin-pulse200mk2/.
4. Laden Sie das Treiberpaket für das Betriebssystem Ihres Computers herunter und installieren Sie es.

Unter Windows® müssen Sie die Treiber installieren, um den DJControl Inpulse 200 MK2 im ASIO-Modus verwenden zu können, der im Vergleich zum WASAPI-Modus eine geringere Latenz aufweist und generell stabiler ist.

Mit den Treibern können Sie auch Ihren DJControl Inpulse 200 MK2 testen und die Firmware-Version sowohl unter Windows® als auch unter macOS® überprüfen.

1. Starten Sie die DJUCED ^® -Software. Es erscheint ein Fenster, das anzeigt, dass Ihr Produkt erfolgreich erkannt wurde und einsatzbereit ist.

Wenn Sie die Software zum ersten Mal starten, zeigt Ihnen DJUCED ^® , wie Sie Ihre Kopfhörer und Aktivlautsprecher anschließen (oder die im Computer eingebauten Lautsprecher verwenden können, wenn Sie keine externen Aktivlautsprecher haben). Folgen Sie den Informationen auf dem Bildschirm Schritt für Schritt, bevor Sie fortfahren.

Audio-Einstellungen:

Um die Einstellungen der Soundkarte in DJUCED® zu ändern, klicken Sie auf das Zahnradsymbol 🔒 oben rechts im Bildschirm. Das Menü Settings (Einstellungen) wird angezeigt.

Wählen Sie die Registerkarte Audio (Audio), um die Soundkarte auszuwählen und die Ausgänge für Kopfhörer und Lautsprecher zuzuweisen.

Die Standardeinstellung für Windows® ist wie folgt:

- Audio device (Audiogerät): DJControl Inpulse 200 MK2 ASIO (ASIO)

- Output (Output):

• Master: Outputs 1&2
• Headphones: Outputs 3&4

Die Standardeinstellung für macOS® ist wie folgt:

- Audio device (Audiogerät): DJControl Inpulse 200 MK2

- Output (Output):

- Master: Outputs 1&2

○ Headphones: Outputs 3&4

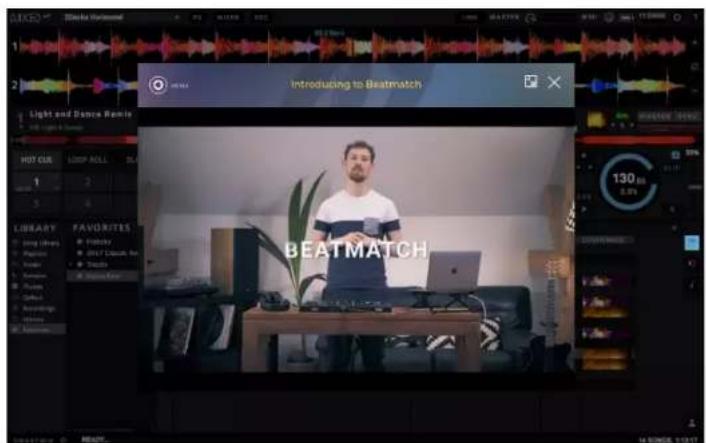

Folgen Sie den in DJUCED® integrierten Tutorials der Hercules DJ Academy, auf die Sie durch Anklicken des Symbols 🚙️zugreifen können.

Die Tutorials sind auch hier, auf dem DJUCED® YouTube Kanal, verfügbar.

Serato DJ Lite

1. Bitte besuchen Sie: https://serato.com/dj/lite/downloads (in Englisch).
2. Downloaden und installieren Sie Serato DJ Lite.
3. Bitte besuchen Sie: https://support.hercules.com/product/djcontrolin pulse200mk2/.
4. Laden Sie das Treiberpaket für das Betriebssystem Ihres Computers herunter und installieren Sie es.

Unter Windows® müssen Sie die Treiber installieren, um den DJControl Inpulse 200 MK2 im ASIO-Modus verwenden zu können, der im Vergleich zum WASAPI-Modus eine geringere Latenz aufweist und generell stabiler ist.

Mit den Treibern können Sie auch Ihren DJControl Inpulse 200 MK2 testen und die Firmware-Version sowohl unter Windows® als auch unter macOS® überprüfen.

Zum Lieferumfang des Hercules DJControl Inpulse 200 MK2 gehört eine Lizenz für Serato DJ Lite, aber keine Lizenz für Serato DJ Pro. Wenn Sie Serato DJ Pro anstelle von Serato DJ Lite installieren, wird Serato DJ Pro mit Ihrem DJControl Inpulse 200 MK2 für die Dauer einer Testphase funktionieren. Wenn Sie Serato DJ Pro nach Ablauf dieses Testzeitraums weiterhin verwenden möchten, müssen Sie eine Lizenz für Serato DJ Pro erwerben.

5. Den eigenen Mix lebendiger machen

Es gibt verschiedene Möglichkeiten, einen Mix zu beleben.

Modi und Pads

Die Pads

Die Pads 1 bis 4 führen die Aktionen aus, die dem aktuell aktivierten Modus entsprechen.

Die auf den Pads aktivierten Modi sind die folgenden:

Modi	DJUCED® / Serato DJ Lite / Serato DJ Pro**
1	Hot Cue
2	Stems
3	FX
4	Sampler

**Lizenz für Serato DJ Pro nicht im Lieferumfang.

Hot Cue-Modus

Ein Hot Cue-Punkt ist eine Markierung (wie ein Lesezeichen), die Sie in einem Track setzen können, um diese Stelle im Track leicht wiederzufinden und danach sofort zu ihr zurückzukehren.

Pro Track können vier Hot Cue-Punkte gesetzt werden.

1. Um den Hot Cue-Modus aufzurufen, drücken Sie HOT CUE. Das Licht der HOT CUE-Taste leuchtet weiter.
2. Um einen Hot Cue-Punkt zu setzen, drücken Sie ein Pad.
3. Um den Track von einem Hot Cue-Punkt aus abzuspielen, drücken Sie das entsprechende Pad.
4. Um einen Hot Cue-Punkt zu entfernen, drücken Sie SHIFT und das Pad gleichzeitig.

Stems-Modus

Im Stems-Modus können Sie eine Spur in vier verschiedene Teile (Gesang und Instrumente) aufteilen, die "Stems" genannt werden.

1. Um den Stems-Modus aufzurufen, drücken Sie STEMS. Das Licht der STEMS-Taste leuchtet weiter.
2. Die Pads 1 bis 4 sind jeweils mit einem Stem verbunden. Um die Wiedergabe eines Stem zu beenden, drücken Sie das entsprechende Pad. Das Licht des Pads geht aus.
3. Um die Wiedergabe des Stem fortzusetzen, drücken Sie das entsprechende Pad. Das Pad leuchtet auf.

Stems:

Deck 1 / Deck 2	Stem
Pad 1	Vocals
Pad 2	Melodie
Pad 3	Bass
Pad 4	Schlagzeug

FX-Modus

Im FX-Modus können Sie die Effekte auf den Pads steuern. Ein Effekt ist manchmal ein Filter oder eine Kombination von Filtern, die auf einen Track angewendet werden, um seinen Klang zu verändern (Echo, Reverb...).

In DJUCED ^® steuern die Pads die Effekte des Effekt-Bereichs.

Um den Effekt-Bereich anzuzeigen, klicken Sie auf FX.

In Serato DJ Lite und Serato DJ Pro steuern die Pads vier Effekte, die nicht verändert werden können. Diese Effekte sind nicht in den Serato DJ-Effekt-Bereichen, und daher sehen Sie die Aktion der Pads in der Software nicht.

1. Um den FX-Modus aufzurufen, drücken Sie gleichzeitig SHIFT und HOT CUE. Die Taste HOT CUE blinkt.

2. Um eine Aktion auszuführen, drücken Sie ein Pad.

Mögliche Aktionen:

Deck 1 / Deck 2	DJUCED®	Serato DJ Lite
Pad 1	Effekt 1 des Bereichs	Echo
Pad 2	Effekt 2 des Bereichs	Flanger
Pad 3	Effekt 3 des Bereichs	Reverb
Pad 4	Blendet den Effekt-Bereich ein/aus	Repeater

Sampler-Modus

Ein Sample ist ein kurzer Sound, der über den gerade abgespielten Track gespielt wird. Er kann entweder einmalig oder in Wiederholungen abgespielt werden.

In DJUCED ^® können Sie mit den Pads 1 bis 4 die vier Samples in der ersten Zeile des Multilayer-Samplers abspielen.

Um den Multilayer-Sampler anzuzeigen, wählen Sie 2Decks Horizontal + 2 Samplers im Dropdown-Menü im oberen linken Teil des Bildschirms in DJUCED®.

In Serato DJ Lite können Sie mit den Pads 1 bis 4 ein Sample abspielen.

Um das Sample-Feld anzuzeigen, klicken Sie auf 📁 in Serato DJ Lite.

1. Um den Sampler-Modus aufzurufen, drücken Sie SHIFT und STEMS gleichzeitig. Das Licht der STEMS-Taste leuchtet.
2. Um ein Sample abzuspielen, drücken Sie ein Pad.
3. Um die Wiedergabe eines Samples zu beenden, drücken Sie SHIFT und das entsprechende Pad gleichzeitig.

Scratchen

Beim Scratchen wird durch Drehen des Jogwheels ein Geräuscheffekt aus einem Track erzeugt.

1. Um die Scratch-Funktion zu aktivieren, drücken Sie gleichzeitig SHIFT und LOOP.

Um sicherzustellen, dass die Scratch-Funktion (Vinyl-Modus) aktiviert ist, drücken Sie SHIFT. Die LOOP-Taste leuchtet auf.

1. Legen Sie Ihren Zeigefinger auf die Oberseite des Jogwheels und machen Sie kurze, schnelle Bewegungen nach rechts und nach links.

Sie können diesen Scratch mehrfach wiederholen, um einen Rhythmus zu erzeugen.

Filter

Durch die Veränderung des Filters des Tracks können Sie bestimmte Frequenzen absenken.

• Zum Absenken der hohen Frequenzen (Tiefpassfilter oder High-Cut-Filter): Drehen Sie den Filterregler (FILTER) nach links.
• Zum Absenken der tiefen Frequenzen (auch Hochpassfilter oder Low-Cut-Filter genannt): Drehen Sie den Filterregler (FILTER) nach rechts.

6. Mehrkanal-Soundkarte

Das Produkt verfügt über eine integrierte Mehrkanal-Soundkarte, die es ermöglicht, den Mix auf den Lautsprechern für das Publikum abzuspielen (Master-Ausgang für Lautsprecher) und den nächsten Track, der gerade vorbereitet wird, über die Kopfhörer abzuhören (Kopfhörerausgang).

Master-Ausgang für Lautsprecher (Ausgang 1-2)

Ihre Aktivlautsprecher sollten an den Master-Ausgang für Lautsprecher auf der Rückseite Ihres Geräts angeschlossen werden.

Kopfhörerausgang (Ausgang 3-4)

Schließen Sie Ihren Kopfhörer an den Kopfhörerausgang auf der Vorderseite des Geräts an.

Standardmäßig ist der Kopfhörerausgang bei jedem Anschließen des Geräts dem Ausgang 3-4 zugewiesen, sodass es mit jeder auf dem Markt erhältlichen DJ-Software zusammenarbeiten kann – insbesondere mit DJUCED® und Serato DJ Lite.

Wenn Sie jedoch den Kopfhörerausgang Ihres Produkts verwenden möchten, um Musik auf Ihrem Computer zu hören, z. B. mit iTunes, müssen Sie den Ausgang 1-2 zum Kopfhörerausgang leiten. Drücken Sie dazu die MASTER-Taste.

7. Kompatibilität

USB Audio / USB MIDI

Dieses Produkt ist Plug & Play-fähig und kann ohne Treiber auf jedem PC oder Mac betrieben werden, da es den USB Audio- und USB MIDI-Standards entspricht.

ASIO und Windows®-Kontrollpanel

Um den DJControl Inpulse 200 MK2 Controller mit Serato DJ Lite zu verwenden, müssen Sie die ASIO-Treiber installieren. Die ASIO-Treiber sind hier erhältlich:

Wenn Sie DJUCED ^® verwenden, können Sie auch die ASIO-Treiber herunterladen, um die Vorteile der geringeren Latenz auf Ihrem PC zu nutzen.

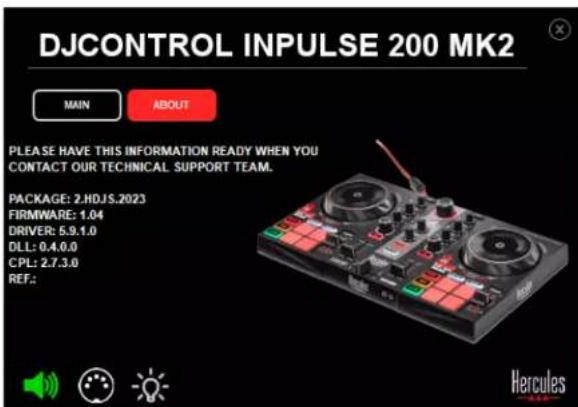

Die ASIO-Treiber umfassen auch ein Kontrollpanel, das in der Taskleiste des PCs oder im Verzeichnis C:\Program Files\DJHERCULESMIX\Audio\DJ Console Series\ zu finden ist. Mit diesem Kontrollpanel können Sie die ASIO-Puffergröße und damit die Latenzzeit einstellen.

Zur Anpassung der ASIO-Einstellungen:

• Setzen Sie die ASIO-Puffergröße auf 4 oder 8 ms.
• Starten Sie Ihre Software (z. B. DJUCED®) und wählen Sie den DJControl Inpulse 200 Mk2 ASIO-Treiber:

Sobald die Software den ASIO-Treiber verwendet, können die ASIO-Einstellungen nicht mehr über das Kontrollpanel geändert werden. Dies ist völlig normal und weist darauf hin, dass der ASIO-Treiber verwendet wird.

Achten Sie bei der Verwendung Ihrer Software auf Artefakte, Audiostörungen (Klick- und Knackgeräusche) und Latenzprobleme: Sollte eines dieser Probleme auftreten, müssen Sie die Puffergrößen entsprechend anpassen.

Schließen Sie Ihre Software und passen Sie den ASIO-Puffer nach und nach um jeweils einen Wert an:

• Verringern Sie die Puffergröße, um die Latenz zu verringern.
• Erhöhen Sie die Puffergröße, wenn Sie Störungen oder Artefakte im Ton feststellen.

Sie müssen diesen Vorgang wiederholen, bis Sie die optimale Puffergröße für Ihr System gefunden haben.

Die Treiber sind hier erhältlich:

Aktualisierung der Firmware

Ihr Produkt verfügt über einen automatischen Firmware-Update-Modus. Dazu müssen Sie die Hercules-Treiber installieren und den Anweisungen auf dem Bildschirm folgen. Die Aktualisierung der Firmware erfolgt dann automatisch.

Die Treiber sind hier erhältlich:

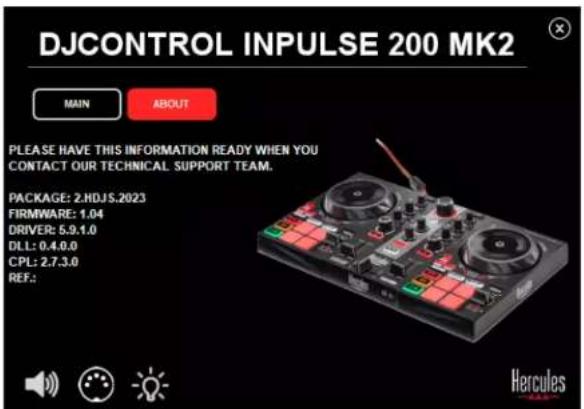

Das Kontrollpanel ermöglicht Ihnen auch den Zugriff auf diese Informationen und zeigt die auf Ihrem Computer installierten Treiberversionen in dem Tab ABOUT (ÜBER) an. Halten Sie diese Informationen bereit, falls Sie den technischen Support von Hercules kontaktieren müssen.

8. Demo-Modus

Dieser Modus steht zur Verfügung, wenn Sie Ihr Produkt an ein USB-Netzteil anschließen, und wird vor allem in den Verkaufsräumen verwendet. In diesem Fall ist das Produkt nicht betriebsbereit, sondern befindet sich im Demo-Modus: Eine Demo-Sequenz, die die verschiedenen Lichter des Controllers aufleuchten lässt, wiederholt sich ständig.

9. FAQs

1. Aus meinem Kopfhörer kommt kein Ton.

Überprüfen Sie, ob Sie Ihren Kopfhörer an der Vorderseite des Produkts angeschlossen haben, da Ihr Produkt mit einer Mehrkanal-Soundkarte ausgestattet ist, die für die Arbeit mit DJUCED® und Serato DJ Lite vorkonfiguriert ist.

Standardmäßig sind die beiden Monitoring-Tasten aktiviert, wenn die Software zum ersten Mal gestartet wird. Sie können dann eines der beiden Decks auswählen, das Sie über Ihre Kopfhörer anhören möchten, oder die MASTER-Taste verwenden, um die Ergebnisse Ihres Mixes anzuhören.

2. Der Ton auf meinem Kopfhörer ist verzerrt.

Stellen Sie sicher, dass Ihr Kopfhörer über einen TRS-Stecker (Standard-Kopfhörer) und nicht über einen TRRS-Stecker (Kopfhörer + Mikrofon) verfügt.

TRRS-Stecker sind nicht kompatibel mit dem DJControl Inpulse 200 MK2 Controller.

3. Aus meinen Lautsprechern kommt kein Ton.

Stellen Sie sicher, dass Sie Ihre Lautsprecher an die RCA-Anschlüsse auf der Rückseite des Produkts angeschlossen haben, da Ihr Produkt mit einer Mehrkanal-Soundkarte ausgestattet ist, die für die Arbeit mit DJUCED® und Serato DJ Lite vorkonfiguriert ist.

Um zu testen (ohne Verwendung von DJ-Software), ob die Audioschnittstelle des DJControl Inpulse 200 MK2 Controllers auch wirklich Töne produziert, können Sie das Kontrollpanel des DJ-Controllers aufrufen. Klicken Sie auf die Registerkarte ABOUT (ÜBER) und klicken Sie dann auf das Lautsprechersymbol. Das Symbol wird grün, wenn Ton wiedergegeben wird.

4. Aus den Lautsprechern meines Laptops kommt kein Ton.

Ihr Produkt ist mit einer vorkonfigurierten Mehrkanal-Soundkarte ausgestattet. Um die in Ihrem Laptop eingebauten Lautsprecher zu verwenden, müssen Sie Folgendes tun:

- Öffnen Sie in DJUCED® die Einstellungen und markieren Sie die Option SEND MASTER TO COMPUTER SPEAKERS (MASTERSIGNAL ANDIE COMPUTER-LAUTSPRECHER SENDEN).

- Gehen Sie in Serato DJ Lite zu den Einstellungen, öffnen Sie den Tab Audio (Audio) und markieren Sie die Option Use Laptop Speakers (Laptop-Lautsprecher verwenden).

5. Aus meinem Kopfhörer oder den

Lautsprechern meines Laptops kommt kein Ton.

Standardmäßig wird der Ton über den Master-Ausgang für Lautsprecher und den Kopfhörerausgang ausgegeben. Es ist daher normal, dass kein Ton aus Ihrem Laptop kommt.

Um die im Laptop eingebauten Lautsprecher zu verwenden, müssen Sie Folgendes tun:

- Öffnen Sie in DJUCED® die Einstellungen und markieren Sie die Option SEND MASTER TO COMPUTER SPEAKERS (MASTERSIGNAL AN DIE COMPUTER-LAUTSPRECHER SENDEN). Sie müssen Ihren Kopfhörer an den DJControl Inpulse 200 MK2 Controller anschließen.

- Gehen Sie ab Audio (Audio) und markieren Sie die Optionin Serato DJ Lite zu den Einstellungen, öffnen Sie den T Use Laptop Speakers (Laptop-Lautsprecher verwenden). Sie müssen Ihren Kopfhörer an den DJControl Inpulse 200 MK2 Controller anschließen.

Um zu testen (ohne Verwendung von DJ-Software), ob die Audioschnittstelle des DJControl Inpulse 200 MK2 Controllers auch wirklich Töne produziert, können Sie das Kontrollpanel des DJ-Controllers aufrufen. Klicken Sie auf den Tab ABOUT (ÜBER) und klicken Sie dann auf das Lautsprechersymbol. Das Symbol wird grün, wenn Ton wiedergegeben wird.

1. Ich kann meine Multimedia-Lautsprecher nicht an meinen DJControl Inpulse 200 MK2 anschließen.

Wenn sich die Anschlüsse Ihrer Lautsprecher von den Anschlüssen am DJControl Inpulse 200 MK2 unterscheiden, können Sie einen Doppel-RCA-auf-3,5-mm-Miniklinken-Adapter (nicht im Lieferumfang enthalten) oder ein anderes, Ihren Lautsprechern entsprechendes Adapterformat verwenden.

Sie können Ihre Lautsprecher auch an den Kopfhörerausgang anschließen und Ausgang 1-2 durch Drücken der MASTER-Taste an Ausgang 3-4 leiten.

1. Ist der DJControl Inpulse 200 MK2 Controller mit einem iPad oder iPhone kompatibel?

Nein, der DJControl Inpulse 200 MK2 Controller ist nicht mit einem iPad oder iPhone kompatibel. Er funktioniert nur mit einem PC oder Mac.

Hercules

TECHNISCHER SUPPORT

https://support.hercules.com

Marken

Intel ^® und Intel Core ^™ sind Marken oder eingetragene Marken der Intel Corporation.

Microsoft ^® Windows ^® 10/11 ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern.

Mac ^® und macOS ^® sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.

Serato, Serato DJ Lite und Serato DJ Pro sind eingetragene Marken von Serato Audio Research Limited.

Die Marke DJUCED ^® und die grafischen Elemente von DJUCED ^® sind das Eigentum der Guillemot Corporation.

ASIO ist eine Marke der Steinberg Media Technologies GmbH.

Alle anderen Marken und Markennamen werden in diesem Dokument anerkannt und sind Eigentum der jeweiligen Inhaber. Abbildungen sind nicht verbindlich. Inhalt, Design und Spezifikationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und können von Land zu Land variieren.

Copyright

Kein Teil dieses Handbuchs darf ohne die ausdrückliche schriftliche Genehmigung der Guillemot Corporation S.A. vervielfältigt, zusammengefasst, übertragen, transkribiert, in einem Abfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden. Dies gilt für jede Form und jedes Mittel, egal ob elektronisch, mechanisch, magnetisch, manuell, durch Fotokopie, Aufzeichnung oder auf andere Weise.

DJUCED® und Serato DJ Lite Endbenutzer-Lizenzvereinbarung

Bitte lesen Sie die Lizenzvereinbarung, die während der Installation von DJUCED ^® und Serato DJ Lite angezeigt wird, sorgfältig durch.

DJCONTROL INPUTULSE 200 MK2

Handleiding

TECHNISCHE ONDERSTEUNING

https://support.hercules.com

Handelsmerken
