BEDIENUNGSANLEITUNG DIO 4513 T.I.P.

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

CE08

Waibstadt, 06.05.2011

T.I.P. Technische Industrie Produkte GmbH

P. Haad

Peter Haaß

- Leiter Produktmanagement -

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.

Damit Sie alle technischen Vorzüge nutzen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch.

Erläuternde Abbildungen befinden sich als Anhang am Ende der Gebrauchsanweisung.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise.... 1
2. Einsatzgebiet .... 1
3. Technische Daten 2
4. Lieferumfang 2
5. Installation....2
6. Elektrischer Anschluss 4
7. Inbetriebnahme 4
8. Wartung und Hilfe bei Störfällen 5
9. Garantie 6
10. Bestellung von Ersatzteilen 6
11. Service....7
    Anhang: Abbildungen

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Kinder und mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. In verschiedenen Ländern gültige Vorschriften begrenzen möglicherweise das Alter des Benutzers und sind unbedingt zu beachten.

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten und Personen mit mangelnder Erfahrung und/oder Wissen dürfen das Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von der dafür zuständigen Person Anweisungen, wie das Gerät zu benutzen ist.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

2. Einsatzgebiet

Regenfasspumpen von T.I.P. sind höchst effiziente Elektropumpen zur Förderung von klarem, sauberem oder mäßig verschmutztem Wasser, welches Festkörper bis zu der in den technischen Daten genannten maximalen Größe enthält.

Zu den typischen Einsatzgebieten von Regenfasspumpen zählen: Entleerung von Regentonnen und ähnlichen Behältern, Befüllung von Gießkannen sowie Bewässerung durch den Betrieb einer angeschlossenen Gießbrause. Regenfasspumpen von T.I.P. eignen sich für feste oder temporäre Installationen.

Dieses Produkt wurde für die private Nutzung und nicht für industrielle Zwecke oder zum Dauerbetrieb entwickelt. Die Pumpe ist nicht geeignet zum Betrieb in Tischbrunnen, Aquarien und ähnlichen Einsatzgebieten.

Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammbaren, ätzenden, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchsttemperatur nicht überschreiten.

In der Pumpe kommen Schmiermittel zum Einsatz, die bei unsachgemäßem Gebrauch oder bei Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich unbedenklich.

3. Technische Daten

Modell DIO 45/13 flex
Netzspannung / Frequenz 230 V ~ 50 Hz
Nennleistung	350 Watt
Schutzart	IP 68
Druckanschluss AG 26,44 mm (3⁄4 ")
Max. Fördermenge (Qmax)1)	2.700 l/h
Max. Druck 1,3 bar
Max. Förderhöhe (Hmax)1)	13 m
Max. Eintauchtiefe ▼	5 m
Max. Größe der gepumpten Festkörper 2 mm
Max. Temperatur der gepumpten Flüssigkeit (Tmax)	35 °C
Max. Anlasshäufigkeit in einer Stunde 30, gleichmäßig verteilt
Länge Anschlusskabel 10 m
Kabelausführung	H05RN-F
Gewicht (netto) ca. 4,2 kg
Min. Selbstansaugniveau (A)2)	55 mm
Min. Absaugniveau (B)2)	20 mm
Startniveau (C)2)	330 mm
Abschaltniveau (D)2)	150 mm
Abmessungen (B x T x H) 16,5 x 15,5 x 26,5 cm
Artikel-Nummer	30263

1) Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass.

2) Die Angaben in Klammern beziehen sich auf die Abbildungen am Ende der Gebrauchsanweisung.

4. Lieferumfang

Im Lieferumfang dieses Produkts sind enthalten:

Eine Pumpe mit Anschlusskabel, ein Auslasselement mit Absperrhahn, zwei flexible Steigrohrsegmente, ein starres Steigrohrsegment, Dichtungen, eine Befestigungsklammer, eine Gebrauchsanweisung.

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein (siehe Kapitel „Installation“ und „Bestellung von Ersatzteilen“).

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5. Installation

5.1. Allgemeine Hinweise zur Installation

Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein.

Die Pumpe und das gesamte Anschlusssystem müssen vor Frost geschützt werden.

Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen können. Verwenden Sie gegebenenfalls geeignetes Dichtungsmaterial, damit die Montage luftdicht erfolgt.

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Achten Sie beim Verlegen der Anschlussleitungen darauf, dass kein Gewicht sowie keine Schwingungen oder Spannungen auf die Pumpe einwirken.

5.2. Installation der Druckleitung

Die Druckleitung befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnahmestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durchmesser hat wie der Druckanschluss (1) der Pumpe.

Es wird empfohlen das im Lieferumfang enthaltene Auslasselement (12) mit Absperrhahn (13) und bei Bedarf die gleichermaßen beigefügten Steigrohrsegmente (7) als Druckleitung zu verwenden.

Das flexible Auslasselement mit Absperrhahn kann direkt an den Druckanschluss der Pumpe montiert werden. Zur Verlängerung der Druckleitung können bis zu drei Steigrohrsegmente zwischen Druckanschluss der Pumpe und Auslasselement eingefügt werden. Bei Verwendung mehrerer Steigrohrsegmente sind diese zunächst miteinander zu verschrauben. Das einzelne oder die zusammengefügten Steigrohrsegmente sind auf den Druckanschluss der Pumpe zu schrauben. Montieren Sie abschließend das Auslasselement mit Absperrhahn auf das Steigrohr. Dabei muss bei jeder Verschraubung einer der mitgelieferten Dichtungsringe eingefügt werden.

Achten Sie bei der Montage des flexiblen Auslasselements darauf, dass sich die unebene Seite der Dichtung in Richtung Auslass und die flache Seite der Dichtung in Richtung Druckanschluss bzw. Steigrohr befindet.

5.3. Positionierung der Pumpe

Bei der Positionierung der Pumpe ist darauf zu achten, dass die bei den technischen Daten genannte max. Eintauchtiefe nicht überschritten wird. Desgleichen darf das min. Selbstansaugniveau nicht unterschritten werden.

Während des späteren Betriebs darf sich dann der Wasserstand bis zum min. Absaugniveau reduzieren.

Die Pumpe muss in senkrechter Ausrichtung vollständig in die Förderflüssigkeit eingetaucht werden. Achten Sie bei der Positionierung der Pumpe auf ausreichenden Abstand zum Grund, um das Ansaugen von Sand, Schlamm oder ähnlichen Stoffen zu verhindern.

Zur sicheren und stabilen Befestigung der Pumpe am Rand eines Behälters kann die beigefügte Befestigungsklammer (4) verwendet werden, die an einem der Steigrohrsegmente angebracht werden muss. Zur Montage ist zunächst die Flügelschraube der Klemmschelle (10) aufzuschrauben und abzunehmen. Entnehmen Sie durch vorsichtiges Aufspreizen der Klemmschelle deren innere Schale, welche Sie anschließend durch einfaches Aufklippen an der gewünschten Stelle des Steigrohrs positionieren können. Anschließend ist die Klemmschelle über das Gewinde des Steigrohrsegments aufzuschieben und auf der inneren Schale wieder anzubringen. Schrauben Sie die Flügelschraube wieder an die Klemmschelle und ziehen sie vorsichtig fest, so dass die Befestigungsklammer sicher sitzt. Legen Sie danach das Netzanschlusskabel der Pumpe in die Kabelführung der Klemmschelle ein. Abschließend kann die Pumpe am Tragegriff in einen Behälter gehoben und mittels der Befestigungsklammer an dessen Rand fixiert werden. Achten Sie bei der Befestigung darauf, dass der biegsame Teil des Auslasselements über den Rand des Behältnisses nach außen ragt.

Zur Positionierung, zum Anheben und Tragen der Pumpe dient ausschließlich der Tragegriff. Gegebenenfalls ist zum Hinablassen und Hochziehen ein geeignetes Ablassseil zu verwenden, welches am Tragegriff befestigt wird. Zur Positionierung, zum Anheben oder Tragen der Pumpe dürfen keinesfalls der Druckschlauch, das Netzanschlusskabel oder das Kabel des Schwimmerschalters verwendet werden.

5.4. Funktionsweise des Schwimmerschalters

Versichern Sie sich, dass die Pumpe abschaltet, wenn der Wasserstand abnimmt und der Schwimmerschalter das Abschaltniveau erreicht hat.

Bei der Installation ist unbedingt darauf zu achten, dass sich der Schwimmerschalter frei bewegen kann.

Die Pumpe verfügt über einen Schwimmerschalter (2), welcher - je nach Wasserstand - eine automatische Ab- oder Einschaltung des Geräts bewirkt. Erreicht oder unterschreitet der Wasserstand das Abschaltniveau, schaltet die Pumpe ab. Erreicht oder überschreitet der Wasserstand das Startniveau, nimmt die Pumpe den Betrieb auf.

6. Elektrischer Anschluss

Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten.

Die bei den technischen Daten genannten Werte müssen der vorhandenen Netzspannung entsprechen. Die für die Installation verantwortliche Person muss sicherstellen, dass der elektrische Anschluss über eine den Normen entsprechende Erdung verfügt.

Der elektrische Anschluss muss mit einem hoch empfindlichen Fehlerstromschutzschalter (FI-Schalter) ausgestattet sein: = 30 mA (DIN VDE 0100-739).

Verwenden Sie nur ein Verlängerungskabel dessen Querschnitt (3 x 1,0 mm²) und Gummi-Ummantelung mindestens dem der Anschlussleitung des Gerätes entspricht (siehe „Technische Daten“, Kabelausführung) und mit dem entsprechenden Kurzzeichen nach VDE gekennzeichnet ist. Netzstecker und Kupplungen müssen spritzwassergeschützt sein.

7. Inbetriebnahme

Während des Betriebs der Pumpe dürfen sich keine Personen im Wasser aufhalten.

Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild genannt ist.

Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erheblichen Schäden am Gerät führen.

Stellen Sie sicher, dass sich die elektrischen Steckverbindungen in überflutungssicherem Bereich befinden.

Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist.

Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. Achten Sie auf den festen Sitz aller Schrauben und den einwandfreien Zustand aller Anschlüsse. Eine beschädigte Pumpe darf nicht benutzt werden. Im Schadensfall muss die Pumpe vom Fachservice überprüft werden.

Stecken Sie zur Inbetriebnahme den Netzstecker in eine 230-V-Wechselstromsteckdose. Erreicht oder überschreitet der Wasserstand das Startniveau, läuft die Pumpe sofort an.

Zur Beendigung des Betriebs ziehen Sie den Netzstecker aus der Steckdose.

Die Fördemenge lässt sich durch den Absperrhahn des Auslasselements stufenlos regulieren. Lassen Sie die Pumpe allerdings nicht bei geschlossenem Absperrhahn arbeiten, da dies zu erheblichen Schäden führen kann.

Beenden Sie daher unmittelbar nach Schließen des Absperrhahns den Betrieb, indem Sie den Netzstecker aus der Steckdose ziehen.

Der geringe Austritt von Wasser an der seitlichen Entlüftungsbohrung - ca. 10 cm unterhalb des Druckanschlusses - ist bauartbedingt und dient der Entlüftung beim Pumpenstart bzw. zur temporären Druckentlastung bei geschlossenem Absperrhahn.

Die Elektropumpen der Serie T.I.P. DIO flex verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ursachen und deren Behebung sind im Abschnitt „Wartung und Hilfe bei Störfällen“ genannt.

8. Wartung und Hilfe bei Störfällen

Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe.

Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen aller Garantieansprüche.

Die Beachtung der für dieses Gerät geltenden Einsatzbedingungen und Anwendungsgebiete reduziert die Gefahr möglicher Betriebsstörungen und trägt dazu bei, die Lebensdauer Ihres Gerätes zu verlängern. Schmirgelnde Stoffe in der Förderflüssigkeit - wie beispielsweise Sand - beschleunigen den Verschleiß und reduzieren das Leistungsvermögen.

Bei sachgemäßer Verwendung ist dieses Gerät wartungsfrei. Gegebenenfalls empfiehlt sich die Reinigung des hydraulischen Teils von Ablagerungen und Verschmutzungen. Dies kann durch eine Gegenspülung mit klarem Wasser erfolgen, die mit einem Schlauch über den Druckanschluss der Pumpe durchzuführen ist. Zur Entfernung hartnäckiger Verschmutzungen lässt sich der der Pumpenfuß (8) durch Lösen von Schrauben (9), die sich am Boden der Pumpe befinden, ablösen. Jede weitere Demontage und das Ersetzen von Teilen darf nur durch den Hersteller oder einen autorisierten Kundendienst erfolgen, um Gefährdungen zu vermeiden.

Bei Frost kann in der Pumpe befindliches Wasser durch Einfrieren erhebliche Schäden verursachen. Deshalb muss bei Gefriertemperaturen die Pumpe aus der Förderflüssigkeit genommen und vollständig entleert werden. Lagern Sie die Pumpe an einem trockenen, frostsicheren Ort.

Überprüfen Sie bei Betriebsstörungen zunächst, ob ein Bedienungsfehler oder eine andere Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist - wie beispielsweise Stromausfall.

In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Behebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle. Beachten Sie bitte unbedingt, dass bei Schäden in Folge unsachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften.

Störung	Mögliche	Ursache
1. Pumpe fördert keine Flüssigkeit, der Motor läuft nicht.	1. Kein Strom vorhanden.2. Thermischer Motorschutz hat sich eingeschaltet.3. Kondensator ist defekt.4. Laufrad blockiert.5. Schwimmerschalter defekt.	1. Mit einem GS-gerechten Gerät überprüfen, ob Spannung vorhanden ist (Sicherheitshinweise beachten!). Überprüfen, ob der Stecker richtig eingesteckt ist2. Pumpe vom Stromnetz trennen, System abkühlen lassen, Ursache beheben.3. An den Kundendienst wenden.4. Laufrad von der Blockierung befreien.5. An den Kundendienst wenden
2. Der Motor läuft, aber die Pumpe fördert keine Flüssigkeit.	1. Ansaugöffnungen verstopft.2. Druckleitung verstopft.3. Eindringen von Luft in den Pumpenkörper.4. Min. Absaugniveau unterschritten; Schwimmerschalter evtl., in seiner Bewegungsfreiheit gehindert oder defekt.	1. Verstopfungen beseitigen.2. Verstopfungen beseitigen.3. Pumpe mehrmals starten, damit die gesamte Luft ausgestoßen wird.4. Darauf achten, dass das min. Absaugniveau nicht unterschritten wird; gegebenenfalls dafür sorgen, dass der Schwimmerschalter sich frei bewegen kann; bei defektem Schwimmerschalter an den Kundendienst wenden.
3. Die Pumpe bleibt nach einer kurzen Betriebszeit stehen, weil sich der thermische Motorschutz eingeschaltet hat.	1. Der elektrische Anschluss stimmt nicht mit den Angaben überein, die auf dem Typenschild genannt sind.2. Festkörper verstopfen die Pumpe oder Ansaugöffnungen.3. Flüssigkeit ist zu dickflüssig.4. Temperatur der Flüssigkeit ist zu hoch.5. Trockenlauf der Pumpe	1. Mit einem GS-gerechten Gerät die Spannung auf den Leitungen des Anschlusskabels kontrollieren (Sicherheitshinweise beachten!).2. Verstopfungen beseitigen.3. Pumpe nicht geeignet für diese Flüssigkeit. Gegebenenfalls Flüssigkeit verdünnen.4. Darauf achten, dass die Temperatur der gepumpten Flüssigkeit nicht die maximal gestatteten Werte überschreitet.5. Ursachen des Trockenlaufs beseitigen.
4. Aussetzende Funktion bzw. unregelmäßiger Betrieb.	1. Festkörper behindern das Laufrad.2. Siehe Punkt 3.3.3. Siehe Punkt 3.4.4. Netzspannung außerhalb der Toleranz.5. Motor oder Laufrad defekt.	1. Festkörper entfernen.2. Siehe Punkt 3.3.3. Siehe Punkt 3.4.4. Dafür sorgen, dass die Netzspannung den Angaben auf dem Typenschild entspricht.5. An den Kundendienst wenden.
5. Die Pumpe liefert zu geringe Wassermenge.	1. Siehe Punkt 2.1.2. Siehe Punkt 2.2.3. Laufrad abgenutzt.	1. Siehe Punkt 2.1.2. Siehe Punkt 2.2.3. An den Kundendienst wenden.
6. Die Pumpe schaltet sich nicht ein oder aus.	1. Schwimmerschalter in seiner Bewegungs-freiheit gehindert.2. Schwimmerschalter defekt.	1. Für Bewegungsfreiheit des Schwimmer-schalters sorgen.2. An den Kundendienst wenden.

9. Garantie

Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Verkäufer leistet für einwandfreies Material und fehlerfreie Fertigung Garantie gemäß den gesetzlichen Bestimmungen des jeweiligen Landes, in dem das Gerät gekauft wurde. Die Garantiezeit beginnt mit dem Tag des Kaufs, zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistungen.

Verschleißteile wie z.B. Laufrad und Gleitringdichtungen sind von der Gewährleistung ausgenommen.

Sämtliche Teile werden mit größter Sorgfalt und unter Verwendung hochwertiger Materialien hergestellt und sind für lange Lebensdauer konzipiert. Der Verschleiß ist jedoch abhängig von der Nutzungsart, der Nutzungsintensität und den Wartungsintervallen. Die Befolgung der Installations- und Wartungshinweise in dieser Gebrauchsanweisung trägt daher entscheidend zu einer hohen Lebensdauer der Verschleißteile bei.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Weitergehende Ansprüche bestehen auf Grund der Garantie nicht. Der Garantieanspruch ist vom Käufer durch Vorlage der Kaufquittung nachzuweisen. Diese Garantiezusage ist in dem Land gültig, in welchem das Gerät gekauft wurde.

Besondere Hinweise:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:

- Kaufquittung.

- Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

1. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

10. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unse- re Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

Falls Sie ihr Steigrohr verlängern möchten, können Sie die einzelnen Segmente ebenfalls in unserem Ersatzteile-Shop bestellen. Beachten Sie hierfür bitte die Explosionszeichnung auf der nächsten Seite und die Ersatzteilenummern, die in der Tabelle unter der Zeichnung aufgeführt sind.

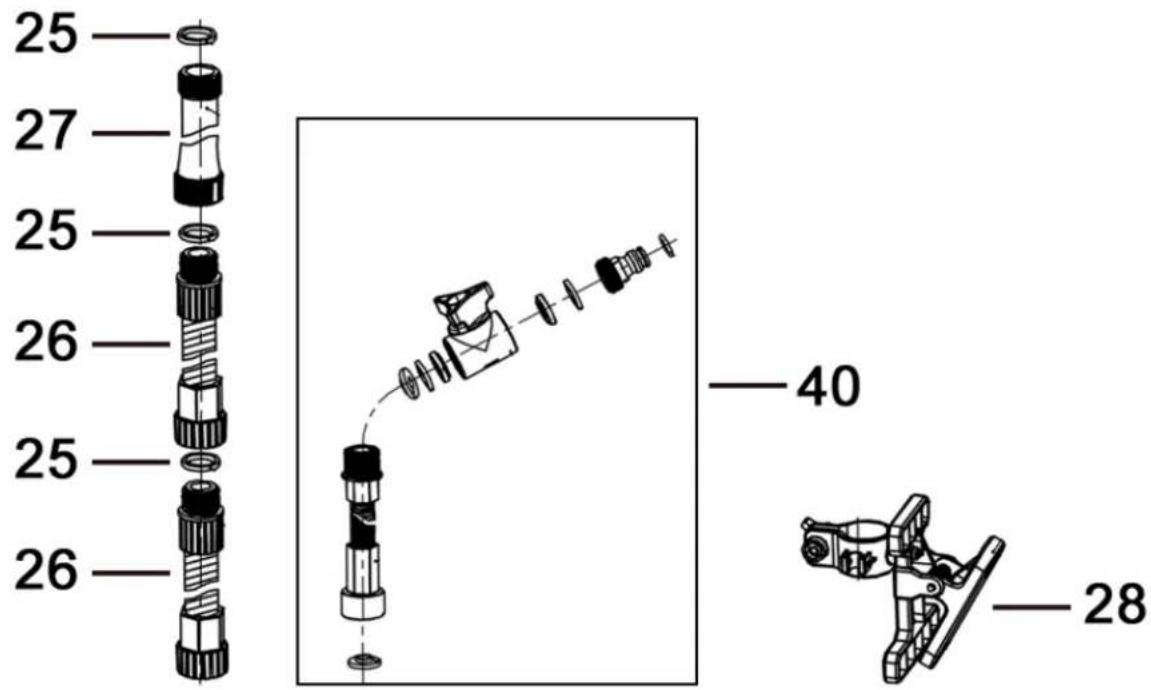

25 27 25 26 25 26 40 28

Explosionszeichnung-Nr.	Ersatzteile-Art Nr.	Ersatzteilebezeichnung
25	71625	Dichtung
26	70261	Flexibles Steigrohr
27	71626	Steigrohr starr
28	70262	Befestigungsklammer komp
40	70263	Auslasselement komplett

11. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Tel.: [phone] / 9125 0

Reparaturservice und Ersatzteilversand

Fax: [phone] / 9125 25

Siemensstraße 17

D-74915 Waibstadt

E-Mail: [e-mail]

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL Tools GmbH

Tel.: +43 / 1 / 9116300

Lützowgasse 12-14

Fax: +43 / 1 / 9116300-29

A-1140 Wien

E-Mail: [e-mail]

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.
