BEDIENUNGSANLEITUNG PKS 1600 B2 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

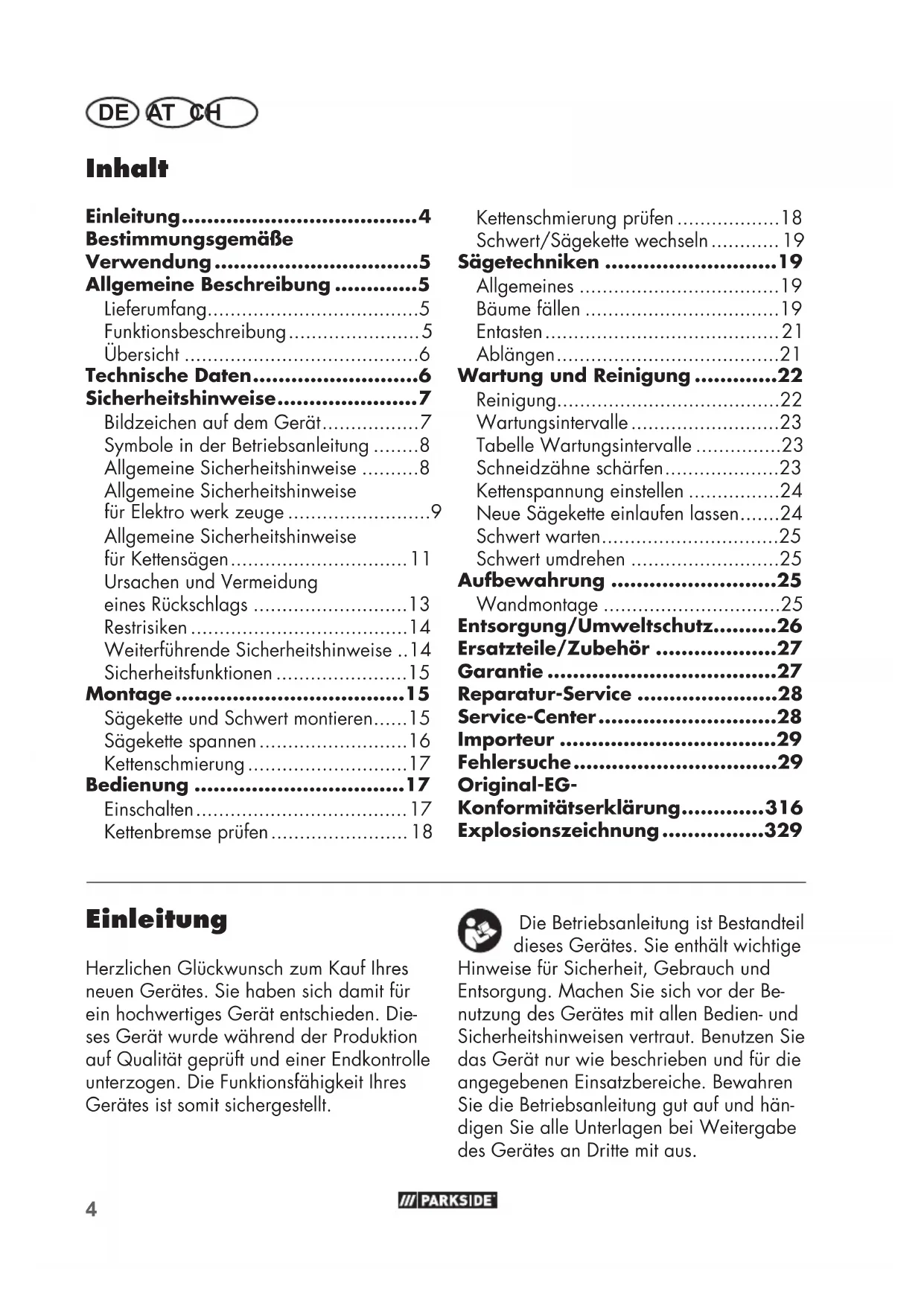

DE/AT/CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung 5

Lieferumfang. 5

Funktionsbeschreibung 5

Ubersicht 6

Technische Daten. 6

Sicherheitshinweise. 7

Bildzeichen auf dem Gerät. 7

Symbole in der Betriebsanleitung ....8

Allgemeine Sicherheitschinweise 8

Allgemeine Sicherheitshinweise für Elektro werk zeuge 9

Allgemeine Sicherheitshinweise für Kettensagen 11

Ursachen und Vermeidung eines Rückschlags 13

Restrisiken 14

Weiterfuhrende Sicherheitschinweise ..14

Sicherheitsfunktionen 15

Montage 15

Sägekette und Schwert montieren.....15

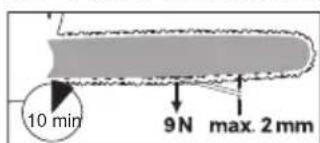

Sagekette spannen 16

Kettenschmierung 17

Bedienung 17

Einschalten 17

Kettenbremse prufen 18

Kettenschmierung prufen 18

Schwert/Sagekette wechseln 19

Sagetechniken 19

Allgemeines 19

Bäume fallen 19

Entasten 21

Ablangen 21

Wartung und Reinigung 22

Reinigung. 22

Wartungsintervalle 23

Tabelle Wartungsintervalle 23

Schneidzähne schäfen. 23

Kettenspannung einstellen 24

Neue Sägekette einlaufen lessen.....24

Schwert warten. 25

Schwert umdrehen 25

Aufbewahrung 25

Wandmontage 25

Entsorgung/Umweltschutz.26

Ersatzteile/Zubehör 27

Garantie 27

Reparatur-Service 28

Service-Center. 28

Importeur 29

Fehlersuche 29

Original-EG-Konformitätserklarung. 316

Explosionszeichnung 329

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Die Betriebsanleitung ist Bestandteil.
deses Gerates. Sie enthalt wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäbe Verwendung

Die Elektro-Kettengäge ist nur zum Sagen von Holz konstruiert. Für alle anderen Anwendungsarten (z. B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen.

Die Elektro-Kettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen die Elektro-Kettensäge nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

These Elektro-Kettensäge ist nur durch eine Person und nur zum Sagen von Holz zu benutzen. Die Elektro-Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden. Vor Gebrauch der Elektro-Kettensäge muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben. Der Benutzer muss angemessene persönliche Schutzausrücktung (PSA) tragen. Mit der Elektro-Kettensägearf Nur Holz gesagt werden. Materialien, wie bspw. Kunststoff, Stein, Metall oder Holz, welches Fremdkörper enthalt (bspw. Nagel oder Schrauben),)dürfen nicht bearerbeitet werden!

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile fi nden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Elektro-Kettensäge
  Schwert (Führungsschiene)
• Sägekette
  Schwertschutzkocher
  Kombischlüssel
• Betriebsanleitung

Der Kombischlüssel bei Auslieferung im Gerät verstaut, siehe Bild.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Die Elektro-Kettensäge besitzt als Antriebe einen Elektromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt.

Das Gerät ist mit einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist die Elektro-Kettensäge mit verschiedenen Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

1 Hinterer Griff
2 Oltankappe
3 Kettenbremshebel/ vorderer Handschutz
4 Schwert (Führungsschiene)
5 Sägekette
6 Umlenkstern
7 Mutter
8 Kettenradabdeckung
9 Hinterer Handschutz
10 Zugentlastung
11 Netzstecker
12 Kombischlüssel
13 Ein-/Ausschalter
14 Einschaltspere
15 Elektromotor
16 Vorderer Griff
17 Krallenanschlag
18 Kettenfangbolzen (nicht sightbar)
19 Schwertschutzkocher
20 Schienenbolzen
21 Kettenritzel
22 Nase
23 Schraube
24 Ecke
25 Olstandsanzeige
26 Minimummarke „MIN" der Ölstandsanzeige
D 27 Oldurchlass
28 Schlüssellochbohrung

Technische Daten

Elektro-Kettensäge...PKS 1600 B2

Nenneingangs
spannung U. 230-240 V~, 50 Hz
Leistungsaufnahme P. 1600 W
Schutzklasse.
Schutzart. IPX0
Kettengeschwindigkeit v0. 14,5 m/s
Gewicht
(mit Schwert und Kette) ca. 4,4 kg

(ohne Schwert, Kette, Schwertschutzkocher und Ol) ..ca. 3,7 kg Tankinhalt... .ca. 265 ml
Sagekette TRILINK CL15052PB Kettenteilung.. 3/8" Kettenstarke. 1,28 mm Zahnung des Kettenrades.. .6
Schwert . Parkside 14" Kangxin AP14-52-507P Schwertlange 420 mm Schnittlange 340 mm
Schalldruckpegel (L_pA) . 82,9 dB(A); K_pA = 3 dB Schalleistungspegel (L_WA) gemessen.. 102,9 dB(A); K_WA = 2,37 dB garantiert. 105 dB(A)
Vibration (a_h) ... 1,719 m/s; K = 1,5m / s^2

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei währbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen. Das Produkt ist zur Verwendung nur in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben und von einem Verteilernetz mit einer Nennspannung von 230 V versorgt werden. Sie müssen als Benutzer sicherstellen, wenn notig in Rücksprache mit ihrem Energieversorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt mit dem öffentlichen Netz für den Anschluss des Produktes ausreicht.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Gerauschemissi

onwert sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Gerauschemissionswert konnen auch zu einer vorläufige Geneschätzung der Belastung verwendet werden.

Warning: Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwin-gungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Eine Elektro-Kettensäge ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie daher zu ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und Fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bildzeichen auf dem Gerät

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Elektro-Kettensäge und halten Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklärern.

Achtung! Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerast ist. Losen Sie die Kettenbremse, in dem Sie den Bremshebel gegen den vorderen Griff schieren.

Lesen und beachten Sie die zur Maschine gehörende Betriebsanleitung!

Gehorschutzragen

Augenschutz tragen

Kopfschutz tragen

Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden!

Tragen Sie Sicherheitschuhe mit fester Sohle!

Schutzkleidung/TRagen

Verwenden Sie die Elektro-Ketten-sage immer mit beiden Handen.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerätarf weder feucht sein noch in feuchter Umgebung betriebenen werden.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

DE AT CH

Achtung! Ziehen Sie bei Beschädigung oder Durchschnitten des Netzkabels sofort den Netzstecker aus der Steckdose.

Garantierer Schalleistungspegel

Kettenbremse

Minimummarke "MIN" der Ölstandsanzeige

Bildzeichen auf dem Typenschild:

Elektrogeräte gehoren nicht in den Hausmüll.

Schwertlange

Schutzklasse II (Doppelisolierung)

Bildzeichen auf und unter der Kettenradabdeckung:

Laufrichtung der Sägekette beachten.
Achtung! Betriebsanleitunglesen.

Laufrichtung der Sägekette

Bildzeichen auf dem Schwert:

Laufrichtung der Sägekette

Bildzeichen auf der Oltankkappe: Sagekette olen.

Bildzeichen am Kettenbremshebel:

Kettenbremse: AUS

Kettenbremse: EIN

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden!

Hinweiszeichen mit Informationenzum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise

Bevor Sie mit der Elektro-Kettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Elektro-Kettensäge (Ablängen von Rundholz auf einem Sägebock) und halten Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutz-ausrüstung von einem erfahrenen Anwender oder Fachmann erklärern.

Beachten Sie den Lärmschutz und ortliche Vorschriften beim Holzfällen. Ortliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Achtung! Beim Gebrauch von Elek-tro werk zeugen sind zum Schutz ge- gen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten: Es besteht die Verletzungsgefahr.

Allgemeine Sicherheitshinweise für Elektro werk zeuge

WARNING! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diesenElektrowerkzeugversehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug" bezieht sich aufnetzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohneNetzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der BenutzungdesElektrowerkzeugsfern. Bei Ablenkung konnen Sie die Kontrolle überdasElektrowerkzeugverlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elek- tro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl achen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) HaltenSieElektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeugzufragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit dem Elek trowerk zeug im Freien arbeiten, verwenden Sie nur Verlangerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektronikwerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie fun, und给他们 Sie mit Vernunft an die ArbeitmitdemElektrowerkzeug. Benutzen Sie kein Elek tro werkzeug, wenn Sie mude sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim GebrauchdesElektrowerkzeugskann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz-ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elek tro werk zeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschalt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugein

schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elek tro werk zeugs befibt, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln fürElektrowerkzeugehinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elek tro werk-zeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung desElektrowerkzeuges

a) Überlasten Sie das Elek tro werk-zeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passendenElektrowerkzeugarbeitenSie better und sicherer im angegebenen

Leistungsbereich.

b) Benutzen Sie kein Elek tro werk-zeug, dessen Schalter defekt ist. Ein Elek tro werkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugte wechselnoderdasElektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeugeaußerhalbder Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeugbenutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben.Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pfl egen Sie das Elek tro werk-zeug und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschadigt sind, dass die Funktion des Elektorwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek trowerkzeugesrepairieren.Viele Unfälle haben ihre Ursache in schlecht gewartetenElektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g)VerwendenSieElektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elek tro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffl ächen erlauben keine sichere Bedienung und Kontrolle des Elek trowerk zeugs in unvorhergesehenen Situationen.

5) SERVICE

a)LassenSielhrElektrowerkzeug nurvonqualifiziertemFachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugserhaltenbleibt.

Allgemeine Sicherheitsin-weise für Kettensägen

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeitazo führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

b) Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeits-

DE AT CH

haltung erhöht das Risiko von Verletzungen und sollenniemals angewendet werden.

c) Halten Sie die Kettensäge nur an den isolierten Griffl achen, da die Sägekette verborgene Stromleitungen oder das eigene Netz-kabel treffen kann. Der Kontakt der Sägekette mit einer spannungsfährenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
d) Tragen Sie Augenschutz. Weitere Schutzausrüstung für Gehör, Kopf, Höhe, Beine und Fußwird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.
e) Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht ernsthafte Verletzungsgefahr.
f) Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standfl achen konnen zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zureckfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast den Benutzer treffen und/oder die Kettensäger der Kontrolle entreiBen.
h) Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dunne

Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

i) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalte ten Zustand, die Sägekette von Ihrrem Körper abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutz-abdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Führungs-schiene und Kette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Rückschlagrisiko erhöhen.
k) Nur Holz sagen. Die Kettensägen nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situatio- nen führen.
I) Versuchen Sie nicht einen Baum zu fällen, bevor Sie nicht ein klares Verständnis der Risiken und ihrer Vermeidung haben. Der Benutzer oder andere Personen können durch einen umstürzenden Baum schwer verletzt werden.

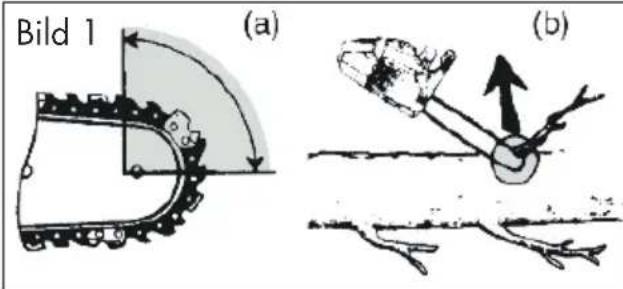

Ursachen und Vermeidungs eines Rückschlags

Achtung Ruckschlag! Achten Sie beim Arbeiten auf Ruckschlag der Maschine. Es besteht Verletzungsgefahr. Sie vermeiden Ruckschlagedurch Vorsicht und richtige Sägetechnik.

Ruckschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).
- Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (s. Bild 1/Abb. a).
Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zusammen.
- Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elek tro werk zeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden:

a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
b) Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unterwarteten Situationen erhöglich.
c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Kette und/oder zu Rückschlag führen.
d) Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.
e) Befolgen Sie alle Anweisungen, wenn Sie die Kettensäge von Materialansammlungen befren, lagern oder Wartungsarbeitendurchführten. Vergewissern Sie sich, dass der Schalter ausgeschaltet und der Netzstecker gezogen ist. Ein unerwarteter Betrieb der Kettensäge beim Entfernen von Materialansammlungen oder während

Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

Restrisiken

Auch wenn Sie these Elek tro werk zeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elek tro werk-zeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektronikisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Weiterfuhrende Sicherheitshinweise

• Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

• Legen Sie die Anschlussleitung so, dass sie während des Sagens nicht von Åsten oder Ähnlichem erfasst wird.

• Benutzen Sie einen Fehlerstromschutzschalter (Residual Curren Device) mit einem Auslösestrom von 30 mA oder weniger.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung.

Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch unser Service-Center repariert oder ausgewechselt werden, soweit nichts andes in der Betriebsanleitung angegeben ist.

• Es ist empfohlen, dass ein Erstbenutzer zumindest das Schneiden von Rundholz auf einem Sägebock oder Gestell über sollte.
• Verwenden Sie nur zugelassene Netzkabel der Bauart HO7RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 1,0mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schaden.
• Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektron magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringgen, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevordie Maschine bedient wird.
• Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsagens" die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Elektro-Kettengäge zu halten. Darauf achtendenassdie Sägekette nicht den

Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Elektro-Kettensäge abwarten, bevor man die Elektro-Kettensäge Dort entfernt. Den Motor der Elektro-Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfernen.
Benutzen Sie nicht die Kettensäge ohne Schmierung und diese rechtzeitig aufzufullen, bevor der Tank leer ist.
- Verwenden Sie nur empfohlene Schmiermittel.

Sicherheitsfunktionen

1 Hinterer Griff mit hinterem Handschutz (9)

schütz die Hand vor Åsten und Zweigen und bei abspringender Sagekette.

3 Kettenbremshebel/ vorderer Handschutz

Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch manuell betätigt werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.

Die Sägekette lauft nicht, wenn die Kettenbremse eingerastet ist.

5 Sägekette mit geringem Rückschlag

hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen, Ruckschlage abzufangen.

13 Ein-/Ausschalter mit Ketten-Sofort-Stopp

Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab.

14 Einsatzperre

Zum Einsatzden des Gerätes muss die Einsatzspierre entriegelt werden.

15 Elektromotor

ist aus Sicherheitsgründen doppelit isoliert.

17 Krallenanschlag

verständt die Stabilität, wenn vertikale Schnitte ausgeführten werden und erleichtert das Sagen.

18 Kettenfangbolzen

vermindert die Gefahr von Verletzungen, wenn die Sägekette reiBt oder abspringt.

Montage

Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Elektro-Kettensäge den Netzstecker. Es besteht Verletzungsgefahr!

Bevor Sie die Elektro-Kettensäge in Betrieb besteht, müssen Sie:

Schwert, Sägekette und Kettenabdeckung montieren,
- die Sägekette spannen,
- Kettenöl einfllen,
- die Funktion der Kettenbremse und die Öl-Automatik prufen.

Sägekette und Schwert montieren

1. Stellen Sie das Gerät auf eine fl ache Oberfl äche.
2. Drehen Sie die Mutter (7) mit dem Kombischlüssel (12) gegen den Uhrzeigersinn (5), um die Kettenradabdeckung (8) zu entfern.
3. Breiten Sie die Sägekette (5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeugersinn ausgerichtet sind.
4. Legen Sie die Sägekette (5) in die Schwertnut ein. Halten Sie das Schwert

DE AT CH

(4) zur Montage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (21) führen zu konnen. Die Sägekette (5) wird über den Umlenkstern (6) umgelenkt.

1. Setzen Sie das Schwert (4) und die Sägekette (5) auf den Schienenbolzen (20) auf. Wenn die Nase (22), rechts unterhalb des Schierenbolzens (20), in der unteren runden Aussparung am Schwert (4) sitzt, sitszt das Schwert (4) richtig. Es ist normal, wenn die Sägekette (5) durchhängt.
2. Spannen Sie die Sägekette (5) vor, indem Sie die Schraube (23) mit dem Kombischlüssel (12) im Uhrzeigersinn drehen (siehe auch „Sägekette spannen").
3. Setzen Sie die Kettenradab deckung (8) auf. Dabei muss zuerst die Ecke (24) and der Kettenradabdeckung (8) in die dafür vorgesehene Kerbe am Gerät eingesetzt werden. Ziehen Sie die Mutter (7) fest.

Vorsicht! Elektro-Kettensäge kann nachhalten.

Bitte beachten Sie, dass die Elektro-Kettensäge nach Gebrauch nacholt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Luftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jeder Elektro-Kettensäge während der Fertigung kontrolliert und mit Öl getestet wird, können betrz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte sauben Sie das Gehäuse mit einem Lappen.

Vor dem Wechsel der Sägekette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablage

rungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. Die Folge ware, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunterseite gelangt und die Schmierung verringert wird.

Sägekette spannen

Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleib und Kettenschäden. Wir empfehlen dem Benutzer vor Arbeitsbeginn und in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollieren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwartt sich die Sägekette undweitet sich dadurch etwas. Mit thisem „Nachlangen"ist besondere bei neuen Sägeketten zu rechnen.

Die Sägekette nicht in heißtem Zustand nachspanen oder wechseln,

da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schaden an der Führungsschiene oder dem Motor führen, da die Sägekette nun zu straff an dem Schwert anliegt.

Kettenspannung und Kettenschmierung be-einfl ussen in erheblichem MaB die Lebensdauer der Sagekette.

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuften Hand ganz herumziehen lasst. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

Sägekette spannen

1. Vergewissern Sie sich, dass die Kettenbremse gelost ist, d. h. der Kettenbremshebel (3) gegen den vorderen Griff (16) gedrückt ist.
2. Lockern Sie die Mutter (7) mit dem Kombischlüssel (12), indem Sie sie gegen den Uhrzeigersinn (5) drehen.
3. Zum Spannen der Sägekette drehen Sie die Schraube (23) im Uhrzeigersinn (U). Zum Lockern der Spannung drehen Sie die Schraube (23) gegen den Uhrzeigersinn (U).
4. Ziehen Sie die Mutter (7) wieder an (U).

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Sägekette dürfen nie ohne Öl sein. Betreiben Sie die Elekt-

ro-Kettensäge mit zu weniger Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu weniger Öl erkennen Sie an Rauchentwicklung oder Verfürbung des Schwertes.

Sobald der Motor lauft, flieBt das OI zum Schwert (4).

Kettenöl einfellen:

• Prufen Sie regelmäßig die Ölstandsanzeige (25) und füllen Sie bei Erreichen der Minimummarke MIN" der Ölstandsanzeige (26) Öl nach. Das Volumen des Öltanks fienden Sie im Kapitel "Technische Daten".
• Verwenden Sie Bio Öl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthalt. Sie können es über unseren Onlineshop bestellen.

Wenn theses Bio-Ol nicht zur Verfugung steht, verwenden Sie Kettenschmierol mit geringem Anteil an Haftzusätzen.
- Entleeren Sie den Oltank bei längerer Nichtbenutzung (6-8 Wochen).

1. Schrauben Sie die Öltankkappe (2) ab und fällen Sie das Kettenöl in den Tank.
2. Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankkappe (2) wieder.

Schalten Sie immer das Gerät ab und{lassen Sie den Motor

abkühlen, bevor Sie Kettenöl einsullen. Durch Überlaufen von Öl besteht Brandgefahr.

Bedienung

Schalten Sie die Elektro-Kettensäge

erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind. Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über einstimmt. Achten Sie beim Starten auf einen sicheren Stand. Vergewissern Sie sich vor dem Starten, dass die Elektro-Kettensäge keine Gegenstände berührt.

Achtung! Die Elektro-Kettensäge kann nachölen, siehe Kapitel „Mon

tage - Sägekette und Schwert montieren".

Einschalten

1. Überprüfen Sie vor dem Starten, ob sich genugend Kettenöl im Tank befind und füllen Sie ggf. Kettenöl nach (siehe Kapitel „Kettenschmierung - Kettenöl einfullen").
2. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und

DE AT CH

hängen Sie diese in die Zugentlastung (10) am hinteren Griff (1) ein.

1. SchlieBen Sie das Gerat an die Netzspannung an.
2. Losen Sie die Kettenbremse, indem Sie den Kettenbremshebel (3) gegen den vorderen Griff (16)ziehen.
3. Halten Sie die Elektro-Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (16). Daumen und Finger müssen die Handgriffe fest umschlieben.
4. Zum Einschalten betätigten Sie mit dem rechten Daumen die Einschalsperre (14) und drücken dann den Ein-/Ausschalter (13), die Elektro-Kettengäge lauf mit hochster Geschwindigkeit. Lassen Sie die Einschalsperre (14) wieder los.
5. Die Motorsäge schaltet ab, wenn Sie den Ein-/Ausschalter (13) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.

F Kettenbremse prufen

Die Sägekette lauft nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie die Elektro-Kettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.
2. SchlieBen Sie das Gerat an die Netzspannung an.
3. Losen Sie die Kettenbremse, indem Sie den Kettenbremshebel (3) gegen den vorderen Griff (16)ziehen.
4. Halten Sie die Elektro-Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen (16) Griff. Daumen und Finger müssen die Handgriffe fest umschlieben.

5. Schalten Sie die Elektro-Kettensäge ein.

6. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (3). Schieben Sie hierzu den Kettenbremshebel (3) vom vorderen Griff (16) weg. Die Sägekette solle abrupt stoppen.

7. Wenn die Kettenbremse richtig funkti- oniert,lassen Sie den Ein-/Ausschalter los und loseN Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig Funktioniert, darüber Sie die Elektro-Kettengäge nicht verwenden. Es besteht Verletzungsgefahr durch die nachlaufende Sägekette. Kontaktieren Sie das Service-Center.

Kettenschmierung prüfen

Prufen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Kettenschmierung.

• Schalten Sie die Elektro-Kettensäge ein und halten Sie sie über einen hellen Grund. Die Elektro-Kettensäge darf den Boden nicht berühren.

Wenn sich eine Ölspur zeigt, arbeitet die Elektro-Kettengäge einwandfrei.

Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Oldurchlass oder halten Sie die Elektro-Kettensäge von unserem Kundendienst reparieren.

Reinigen Sie den Oldurchlass (27), um ein störungsfreies, automatisches Olen der Sagekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Oldurchlass (27) auszuwischen.

Schwert/Sägekette wechseln

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker (11).
2. Stellen Sie das Gerät auf eine fl ache Oberfl äche.
3. Drehen Sie die Schraube (23) gegen den Uhrzeigersinn (5), um die Kettenspannung zu lockern. Drehen Sie die Mutter (7) ab, um die Kettenradabdeckung (8) zu entfern.
4. Nehmen Sie das Schwert (4) und die Sagekette (5) ab.

Halten Sie das Schwert (4) zur Demon-tage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Säge-kette (5) leichter vom Kettenritzel (21) abnehmer zu konnen.
5. Tauschen Sie das Schwert/die Sägekette aus und montieren Sie Schwert und Sägekette wie unter „Sägekette und Schwert montieren" beschrieben.

Sagetechniken

Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Sägekette) und nicht mit der Oberseite des Schwertes (mit schiebender Sägekette) sagen.
  Die Sägekette darf während des Durchsagens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.
• Achten Sie daraufuf, dass die Sägekette nicht im Sageschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.

• Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitschinweise).

• Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsögens" die volle Kontrolle zu behalten, gegen Ende des Schnits den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Elektro-Kettensäge zu losen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnits den Stillstand der Elektro-Kettensäge abwarten, bevor man die Elektro-Kettensäge dört entfernt. Den Motor der Elektro-Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfernen.

Wenn die Sägekette festklemmt, versuchen Sie nicht, die Elektro-Kettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektro-Kettensäge freizubekommen.

Bäume fällen

Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sicher mit der Elektro-Kettensäge umgeben konnen. Benutzen Sie die Elektro-Kettensäge auf keinen Fall, wenn Sie sich unsicher fühlen.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

DE AT CH

• Achten Sie daraufuf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstliegenden Arbeitsplatz muss 212 Baumlangen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen konnen, um den Baum leicht ablängen und entasten zu konnen. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfüngt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung, der Lage größerer Åste und Anzahl der Åste abhängig ist.
• Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baums aufhalten, da der Baum nach dem Fälle wahrscheinlich bergab rollen oder rutschen wird.
• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesagt werden.
• Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnitte und ein Fällschnitt angesetzt werden (siehe P).

! Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen können. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachsäden verursacht werden. Sollte ein Baum

mit einer Versorgungsleitung in Berührung kommt, so ist das Versorgungsunternehmensofar in Kennnis zu setzen.

Klappen Sie direkt nach Beenden des Sägevorgangs den Gehorschutz hoch, damit Sie Töne und Warnsignale horen können.

1. S Entasten:

Entfernen Sie nach unterhangende Aste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals hoher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45^ versetzt hinter der geplanten Fällrichtung (2) liegen.

3. P Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen. Machen Sien nun einen schrägen Sageschnitt mit einem Schnittwinkel von ungebahr 45^ von oben, der exakt auf den unteren Sageschnitt trifft. Dadurch wird das Einklemmen der Sagekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden.

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. P Fällschnitt (B):

Führer Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mitziehender Sägekette (mit der Unterseite

des Schwertes) sagen. Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnits verlaufen.

Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stamm durchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Brechmaß bezeichnet.

Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt.

Sagen Sie den Steg nicht durch.

Bei Annaherung des Fällschnits an den

Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum

möglicherweise nicht in die gewünschte

Richtung fällt oder sich zurückneigt und die Sägekette festklemmt, den Fällschnitt unterbrechen. Zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

1. Schieber Ben Sie einen Fällkeil oder ein Brecheisen in den Fällschmitt, sobald die Schnitttiefe dies gestattet, um ein Festklemmen des Schwertes zu verhindern.

2. R Wenn der Stammdurchmesser bisher ist als die Länge des Schwertes, machen Sie zwei Schnitte.

3. Nach Ausführren des Fällschnitts fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens.

Sobald der Baum zu fallen beginnnt,ziehen Sie die Elektro-Kettensage aus dem Schnitt Heraus, stoppen den Motor, legend die ElektroKettensage ab und verlassenden Arbeitsplatz über den Rückzugsweg.

Auf herunterfallende Åste achten und nicht stolpern.

Entasten

Entasten ist die Bezeichnung für das Entfernen von Asten und Zweigen von einem gefällten Baum.

Viele Unfälle geschehen beim Entasten. Sagen Sie nie Åste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Åste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Unter Spannung stehende Åste müssen von unter nach oben gesagt werden, um ein Festklemmen der Elektro-Kettensäge zu verhindern.
• Beim Absagen von dickeren Åsten verwenden Sie dieselbe Technik wie beim Ablängen.
• Arbeitsen Sie links vom Stamm und so nahe wie möglich an der Elektro-Kettensäge. Nach Möglichkeit ruht das Gewicht der Elektro-Kettensäge auf dem Stamm.
  Wechseln Sie den Standort, um Aste jenseits des Stammes abzusagen.
• Verzweigte Aste werden einzeln abgelängt.
• Kleinere Åste, gemäß Abb. N, mit einem Schnitt trennen.

Ablängen

Ablängen ist das Sagen von gefällten Baumstämmen in keine Abschnittte.

• Achten Sie daraufuf, dass die Sägekette beim Sägen den Erdboden nicht berührt.
• Achten Sie auf gute Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes.
• Achten Sie auf ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beiden Fuß. Falls

möglich, sollte der Stamm durch Åste, Balken oder Keile unterlegt und gestützt sein. Beachten Sie die nachfolgenden-Anweisungen für leichtes Sagen.

1. Stamm liegt am Boden:

Sagen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes daraufuf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sagen Sieihn zu 2/3 durch. Dann drehen Sie den Stamm um und sagen den Rest des Stammes von oben durch.

2. K Stamm ist an einem Ende abgestützt:

Sagen Sie zuerst von unter nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sagen Sie dann von ober nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

3. Stamm ist an beiden Enden abgestützt:

Sagen Sie zuerst von oben nach unter (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sagen Sie dann von oben nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

4. M Sagen auf einem Sagebock:

Halten Sie die Elektro-Kettengäge mit beiden Händen fest und führen Sie die Maschine während des Sagens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährung darstellt. Achten Sie auf ihre Fuß. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursichen. Halten Sie das Gleichgewicht (3).

Wartung und Reinigung

Führer Sie Wartungs- und Reinigungsrarbeiten grundsätzlich bei ausgeschalteten Motor und gezogenem Netzstecker durch. Verletzungsgefahr! Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von unserer Fachwerkstatt durchführten. Benutzen Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Sägekette keine Flüssigkeiten. Ölen Sie die Sägekette nach der Reinigung mit Kettenöl möglich ein.
• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (8), um auch an dieser Stelle reinigen zu konnen.
• Reinigen Sie das Schwert (Führungs-schiene) (4).
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit ei

nem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

• Reinigen Sie den Oldurchlass (D 27), um ein störungsfreies, automatisches Olen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Oldurchlass auszuwischen.

Wartungsintervalle

Führer Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung ihrer Elektro-Kettensäge wird die Lebensdauer der Elektro-Kettensäge verlangert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Maschinenteil Aktion		Vor jedem Gebrauch	Nach 10 Be-triebsstunden	Nach jedem Gebrauch
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	✓
Kettenritzel (A 21)	Prüfen, bei Bedarf ersetzen	✓
Sägekette (5)	Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen	✓
Sägekette (5) Reinigen und ölen				✓
Schwert (4) Prüfen, reinigen, ölen		✓		✓
Schwert (4) Schwert umdrehen			✓
Öl-Automatik	Prüfen, bei Bedarf Öldurchlass reinigen	✓

Schneidzähne schärfen

Eine falsch geschärfte Sägekette erhöht die Rückschlag-. gefahr! Benutzen Siechnitfeste Handschuhe, wenn Siemit der Sägekette oder mit dem Schwert hantieren.

Eine scharfe Sägekette gewährleistete eine optimale Schnittleistung. Sie frist sich muhelos durch das Holz und hinterlässt große, lange Holzpane. Eine Sägekette ist stumpf, wenn Sie die

Schneidausrüstung durch das Holz drücken müssen und die Holzspane sehr Klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

Die sagen den Teile der Sägekette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Scharftiefe.

DE AT CH

• Beim Scharfen der Schneidezahne müssen folgende Werte berücksichtigt werden:

G -Scharfwinkel (30^) Brustwinkel (85^) Scharftiefe (0,65mm)

Abweichungen von den Maßangaben der Schneidengeometrie konnen zu einer Erhöhung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr!

Das Nachscharfen einer Sägekette bedarf einiger Übung. Zudem sind zum Scharfen der Sägekette Spezialwerkzeuge erforderlich, die gewährleisten, dass die Kette im richtigen Winkel und in der richtigen Tiefe geschärft wird. Gehen Sie entsprechend der Anleitung Ihres Sägekettenschärfgerätes (z. B. Parkside PSG 85 B2) vor. Für den unterfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu halten oder die Kette auszufauschen.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.

2. Zum Schärfen sollen die Sägekette straff gespannt sein, um ein richtiges Schärfen zu erhögenden.

3. Zum Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

Andere Durchmesser beschädigen die Sägekette und können zu einer Gefährung beim Arbeiten führen!

1. Schärfen Sie nur voninnen nach außen. Führten Sie die Feile von der Innenseite des Schneidzahns nach außen.

Heben Sie die Feile ab, wenn Sie diese zurückziehen.

1. Scharfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Sagekette um und scharfen Sie die Zähne der anderen Seite.
2. Die Sägekette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4mm des Schneidzahns übrig ist.
3. Nach dem Schäfen mussen alle Schneidglieder gleich lang und breit sein.
4. Nach jedem dritten Scharfen muss die Scharftiefe (Tiefenbegrenzung) geprüft werden und die Höhe mit Hilfe einer Flachfeile nachgefeit werden. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel „Montage - Sägekette spannen" beschrieben.

Neue Sägekette einlaufen lassen

Bei einer neuen Sagekette verringt sich die Spannkraft nach einiger Zeit. Deshalb mussen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sagezeit die Sagekette nachspannen.

Befestigen Sie eine neue Sägekette nie auf einem abgenutzten Kettenritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Sägekette könnte abspringen oder

reifen. Schwere Verletzungen konnen die Folge sein.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker (11).
2. Nehmen Sie die Kettenradabdeckung (8), die Sägekette (5) und das Schwert (4) ab.
3. Prufen Sie das Schwert (4) auf Abnutzung. Entfernen Sie Grate und begräigen Sie die Führungsfl achen mit einer Flachfeile.
4. Reinigen Sie den Oldurchlass (D 27), um ein störungsfreies, automatisches Olen der Sagekette während des Betriebs zu gewährleisten.
5. Montieren Sie Schwert (4), Sägekette (5) und Kettenradabdeckung (8) und spannen Sie die Elektro-Kettensäge.

Bei optimalem Zustand des Oldurchlasses spreht die Sagekette weniger Sekunden nach Anlassen der ElektroKettensage automatisch etwas Öl ab.

Schwert umdrehen

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Das Schwert (4) muss ca. alle 10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker (11).
2. Nehmen Sie die Kettenradabdeckung (8),

die Sägekette (5) und das Schwert (4) ab.

1. Drehen Sie das Schwert um seine horizontale Achse und montieren Sie Schwert und Kette wie unter „Sägekette und Schwert montieren" beschrieben. Beachten Sie darauf die Laufrichtigung der Sägekette!

Laufrichtung der Sägekette

Orientieren Sie sich zur Ausrichtung der Sägekette (5) an dem Bildzeichen unterhalb der Kettenradabdeckung (8), wenn das Schwert gedreht wird. Die abgebildete Laufrichtung auf dem Schwert stimmt dann nicht mehr.

Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbewährung.
• Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz").
• Bringen Sie den Schwertschutzköcher (19)
  an.
  Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Der Kombischlüssel (12) kann zur Aufbewährung im Gerät verstaut werden. siehe Bild 1.

Wandmontage

Mit der Schlüssellochbohrung (28) an der Unterseite des Gerätes konnen Sie es an der Wand aufhängen.

• Bringen Sie eine Schraube mit Hilfe von Dubeln an der Wunschposition einer Wand an.
• Der Schraubenkopf kann einen Durchmesser von ca.10 mm haben.

DE AT CH

• Lassen Sie den Schraubenkopf mit ca. 10 mm Abstand zur Wand hervorstehen.
• Sie können das Gerät mit der Öffnung an der Unterseite an die Schraube ansetzen und das Gerät auf Anschlag nach untenziehen.

Achten Sie beim Bohrendarauf,keine Versorgungsleitungen zu beschädigen.Verwenden Sie geeigneteSuchgeräte,um diese aufzuspūren oder behmen Sie einen Installationsplan zuHilfe.Kontakt mit Elektroleitungen kann zu elek trischemSchlag und Feuer,Kontakt einer Gasleitung zur Explosionfuhren.Beschädigungeiner Wasserleitung kann zuSachbeschädigung und elektrischem Schlag führen.

Entsorgung/ Umweltschutz

Entleeren Sie den Öltank sorgfältig. Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schüten Sie Altöl nicht in die Kanalisation oder in den Abfluss.

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte: Verbrauchte Elektrogeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Je nach Umsetzung in nationales Recht konnen Sie folgende Möglichkeit haben:

• an einer Verkaufsstelle zurückgeben: Vertreiber von Lebensmitteln mit einer Gesamt verkaufs fläch von mindestens 800 Quadratmetern, die mehrmals im Kalender Jahr oder dauerhaft Elektround Elektronik geräte anbieten und auf dem Markt bereit stellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronik geräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro-oder Elektronik gerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzu behmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußerten Abmessung früher als 25 Zentimeter sind, im Einzelhandels geschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen.

• an einer offi ziellen Sammelstelle abgeben: Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

• an den Hersteller/Inverkehrbringer zusenden: Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch. Fragen Sie hierzu unser Service-Center.

Nicht betroffen sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sieitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das Service-Center" (siehe Seite 28).

2 Oltankappe 91104349
5 Sägekette (Trilink CL15052PB) 30091620
4 Schwert (Trilink M1501452) 30091621
12 Kombischlussel 91104350

Bio-Sägekettenöl, 180 ml. 30230010

Bio-Sagekettenol, 1 | 30230001

Bio-Sagekettenol, 5 30230002

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Gar- tantie ab Kaufdatum.

Im Falle von Mangeln theses Gerates stehen Ihnen gegen den Verkaufer des Gerates gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerates ein Material- oder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangelbesteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder

ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibele angesehen werden konnen (z. B. Sägekette) oder fur Beschädigungen

an zerbrechlichen Teilen (z. B. Schalter). These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungenbau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

-itte halten Sie fur alle Anfragen den Kassenbon und die Artikelnummer (IAN 420784_2201) als Nachweis fur den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild.
- Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.
- Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen

mitgeilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehorteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten laden. Sie erstellt Ohnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschiedte Geräte.

Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel:[phone]

E-Mail: [e-mail]

IAN 420784_2201

AT Service Osterreich

Tel: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 420784_2201

CH Service Schweiz Tel.: [phone]

E-Mail: [e-mail]

IAN 420784_2201

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großbostheim
DEUTSCHLAND
www.grizzlytools.de

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Kettenbremse eingerastet	Kettenbremse überprüfen, elev. Kettenbremse lösen.
	Netzspannung fehl Haussicherung spricht an	Steckdose, Netzanschluss-leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen.
	Ein-/Ausschalter (13) defekt Reparatur durch Kundendienst
	Kohlebürsten abgenutzter Reparatur	durch Kundendienst
	Motor defekt Reparatur durch Kundendienst
Sägekette lauft nicht	Kettenbremse blockiert Sägekette (5)	Kattenbremse überprüfen, elev. Kettenbremse lösen.
Schlechte Schneid-leistung	Sägekette (5) falsch montiert Sägekette	Schneidzähne schärfen oder neue Sägekette aufziehen.
	Sägekette (5) stumpf
	Kettenspannung ungenügend Kettenspannung überprüfen.
Gerät lauft schwer, Sägekette springt ab	Kettenspannung ungenügend Kettenspannung überprüfen.
Sägekette wird bereits, Rauchentwicklung beim Sägen, Verfür-bung der Schiene	Zu weniger Kettenöl	Ölstand prüfen und ggf. Ket- tenöl nachfüllen, Öl-Automatik prüfen und ggf. Öldurchlass reinigen oder Reparatur durch Kundendienst.

Content

Introduction 30

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

GERMANY

www.grizzlytools.de

Trouble shooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

ALLEMAGNE

www.grizzlytools.de

Technische gegevens. 86

Beschermingsklasse . IPX0

Kettingsnelheid v_0 14,5 m/s

Gewicht

2) Elektrische veiligung:

3) Veiligkeit van Personen:

De motor kan nicht starten als de kettingrem vergrendeld is.

De motor kan nicht starten als de kettingrem vergrendeld is.

B Spanning instellen

U kunt reparations, die nicht onder de ga

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

DUITSLAND

www.grizzlytools.de

Foutmeldingen

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

NIEMCY

www.grizzlytools.de

Obsah

Uvod. 138

Učel použití 139

Obecný popis 139

Objemdodávky 139

Popis funkce 139

Prehled 139

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

NÉMECKO

www.grizzlytools.de

Hledani závad

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

NEMECKO

www.grizzlytools.de

Indhold

Introduktion. 187

Anvendelse 188

Generel beskrivelse 188

Leveringsomfang. 188

Effektforbrug. 1600 W

Kapslingsklasse.

Beskyttelsesklasse . IPX0

Kaeheastighed. 14,5 m/s

Vægt

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Tyskland
www.grizzlytools.de

Reservedele/Tilbehør

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

ALEMANIA

www.grizzlytools.de

Repuestos

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

GERMANIA

www.grizzlytools.de

Tartalom

Bevezetö 265

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Pooblascniserviser:

Tel.: [phone]

E-Mail: [e-mail]

(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)

Garancijski list

DE AT CH	Original-EG-Konformitätserklärung
Hiermit bestätigten wir, dass die Elektro-Kettengänge Modell PKS 1600 B2 Seriennummer 000001 - 045000folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-4-1:2020 • EN ISO 12100:2010EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 61000-3-2:2019/A1:2021 • EN IEC 61000-3-11:2019EN IEC 63000:2018
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätig:Tschalleistungspegelgarantiert: 105 dB(A)gemessen: 102,9 dB(A)Angewendetes Konformitätsbewertungsverfahrenentsprechend Anhang VI / 2000/14/EGGemeldete Stelle: TÜV SÜD Product Service GmbH · Zertifi zierstelle · Ridlerstraße 65 ·80339 München · Deutschland, NB: 0123Baumusterbescheinigungsnr.: M6A 036607 1228
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgtder Hersteller:
CERGIZZLY Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.06.2022	Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

63762 GroBostheim

GERMANY

Stand der Informationen - Last Information Update - Version

des informations · Stand van de informatie · Stan informaci ·

Stav informaci · Stav informacii · Tilstand of information
