BEDIENUNGSANLEITUNG CFF70DZ DOMETIC

Tragbares Kühlgerät Bedienungsanleitung.........................................

• 29DEDometic CFF Deutsch 1 Wichtige Hinweise p. 30
• 2 Erklärung der Symbole p. 30
• 3 Erklärung der Symbole am Gerät p. 31
• 4 Sicherheitshinweise p. 31
• 5 Lieferumfang p. 34
• 6 Bestimmungsgemäßer Gebrauch p. 35
• 7 Technische Beschreibung p. 36
• 8 Vor dem ersten Gebrauch p. 39
• 9 Operation p. 44
• 10 Reinigung und Pflege p. 51
• 11 Fehlersuche und Fehlerbehebung p. 51
• 12 Garantie p. 53
• 13 Entsorgung p. 53
• 14 Technische Daten 1 Wichtige Hinweise Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben. Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschrien zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. 2 Erklärung der Symbole Ein Signalwort kennzeichnet Sicherheits- und Sachschadensmeldungen und gibt zudem den Grad oder das Ausmaß der Gefährdung an. GEFAHR! Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führt, wenn die jeweiligen Anweisungen nicht befolgt werden. WARNUNG! Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. VORSICHT! Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. ACHTUNG! Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden. 30Dometic CFFDE HINWEIS Ergänzende Informationen zur Bedienung des Produktes. 3 Erklärung der Symbole am Gerät Warnung! Brandgefahr. Brennbare Materialien. 4 Sicherheitshinweise GEFAHR! Gefahr durch Stromschlag Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schutzschalter oder einen Fehlerstrom-Schutzschalter abgesichert ist. Die Installation muss, insbesondere in potentiell feuchten Bereichen, allen geltenden Installationsvorschrien entsprechen. Fassen Sie nie mit bloßen Händen an blanke Kabel. Dies gilt vor allem beim Betrieb am Wechselstromnetz. Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. WARNUNG! Explosionsgefahr Lagern Sie keine explosionsfähigen Stoffe, wie z.B. Sprühdosen mit brennbarem Treibgas, im Kühlgerät. WARNUNG! Gefahr durch Stromschlag Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Wenn das Netzkabel des Kühlgeräts beschädigt ist, muss es vom Hersteller oder von einem Kundendienst durch ein geeignetes Netzkabel oder eine geeignete Einheit ersetzt werden, um Gefährdungen zu vermeiden. Reparaturen an diesem Kühlgerät dürfen nur von Fachkräen durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss. WARNUNG! Brandgefahr Achten Sie beim Aufstellen des Kühlgeräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird. Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Gerät. Bei einer Beschädigung des Kühlkreislaufs: p. 54

• Halten Sie offene Flammen und potenzielle Zündquellen vom Gerät fern.

• Lüen Sie den Raum gut.

• Schalten Sie das Kühlgerät ab. Bei Kühlgeräten mit brennbarem Kältemittel: Der Kühlkreislauf enthält eine kleine Menge an umweltfreundlichem, aber brennbarem Kältemittel. Das Kühlmittel schädigt nicht die Ozonschicht und trägt auch nicht zum Treibhauseffekt bei. Austretendes Kältemittel kann sich entzünden. Halten Sie die Lüungsöffnungen am Gerätegehäuse oder in Einbaukonstruktionen frei von Hindernissen. Benutzen Sie keine mechanischen Gegenstände oder anderen Mittel, um den Abtauprozess zu beschleunigen, außer wenn sie vom Hersteller dafür empfohlen werden. Öffnen oder beschädigen Sie nicht den Kühlkreislauf. 31DEDometic CFF Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgerätes, außer wenn diese Geräte vom Hersteller dafür empfohlen ₋werden. WARNUNG! Gesundheitsgefahr Dieses Kühlgerät kann von Kindern ab 8Jahren und von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Kühlgeräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder von 3 bis 8Jahren dürfen Kühlgeräte be- und entladen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. VORSICHT! Gefahr durch Stromschlag Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Trennen Sie das Kühlgerät von der Spannungsversorgung:

• vor jeder Reinigung und Pflege

• nach jedem Gebrauch VORSICHT! Gesundheitsgefahr Befolgen Sie folgende Hinweise, um eine Verunreinigung von Lebensmitteln zu vermeiden:

• Prüfen Sie, ob die Kühlleistung des Kühlgeräts den Anforderungen der Lebensmittel entspricht, die gekühlt werden sollen.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern gelagert werden.

• Ein längeres Öffnen des Kühlgeräts kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen.

• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie zugängliche Ablaufsysteme. Wenn das Kühlgerät über längere Zeiträume leer bleibt:

• Schalten Sie das Kühlgerät ab.

• Tauen Sie das Kühlgerät ab.

• Reinigen und trocknen Sie das Kühlgerät.

• Lassen Sie den Deckel offenstehen, um Schimmelbildung im Kühlgerät zu verhindern. ACHTUNG! Beschädigungsgefahr Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung übereinstimmt. Schließen Sie das Kühlgerät nur wie folgt an:

• mit dem Gleichstromkabel an die Gleichstromversorgung im Fahrzeug

• oder mit dem Wechselstromkabel an das Wechselstromnetz. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie das Kühlgerät und andere Verbraucher von der Fahrzeugbatterie, bevor Sie ein Schnellladegerät anschließen. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie das Kühlgerät oder schalten Sie es aus, wenn Sie den Motor abstellen. Sonst kann die Batterie entladen werden. Das Kühlgerät ist für den Transport ätzender oder lösungsmittelhaltiger Stoffe nicht geeignet. Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter. 32Dometic CFFDE Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, direkte Sonneneinstrahlung Gasöfen usw.) auf. Überhitzungsgefahr! Sorgen Sie dafür, dass auf allen Seiten des Kühlgeräts jederzeit ein Belüungsabstand von mindestens 50 mm eingehalten wird. Halten Sie den Belüungsbereich frei von jeglichen Gegenständen, die den Lustrom zum Kühlaggregat behindern könnten. Verwenden oder lagern Sie das Kühlgerät nicht in geschlossenen Räumen oder Bereichen ohne oder mit nur geringer Belüung. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Kühlgerät nie in Wasser. Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. Das Kühlgerät darf keinem Regen ausgesetzt werden. 33DEDometic CFF 5 Lieferumfang

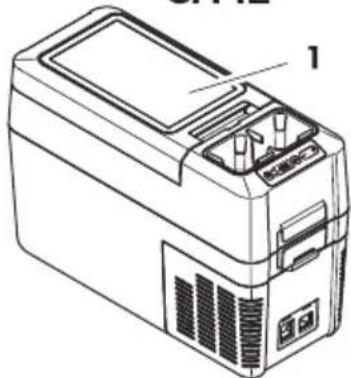

Pos. in Abb. auf Seite 34 Anzahl Beschreibung 1 1 Kühlbox 34Dometic CFFDE Pos. in Abb. auf Seite 34 Anzahl Beschreibung 2 1 Anschlusskabel für Gleichstrom-Anschluss 3 1 Anschlusskabel für Wechselstrom-Anschluss 4 2 Nur CFF20, CFF35, CFF45 und CFF70DZ: Tragegriffsatz, bestehend aus:

• 8Befestigungsschrauben

• 1Innensechskantschlüssel 5 1 Nur CFF12: Schultergurt – 1 Bedienungsanleitung 6 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln. Das Kühlgerät ist auch für den Einsatz in Fahrzeugen geeignet. Das Kühlgerät ist für den Betrieb an einem Gleichstromnetz eines Fahrzeugs oder eines Boots, an einer Gleichstrom- Hilfsbatterie oder an einem Wechselstromnetz ausgelegt. Das Kühlgerät ist für Camping oder ähnliche Freizeitaktivitäten geeignet. Das Kühlgerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie:

• Personalküchen in Geschäen, Büros und anderen Arbeitsumgebungen

• Landwirtschaliche Gebäude

• Hotels, Motels und andere wohnungsähnliche Einrichtungen

• „Bed and Breakfast“ u. ä.

• Catering und ähnliche Anwendungen außerhalb des Einzelhandels Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet. Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u.U. einen Ausfall des Geräts zur Folge. Der Hersteller übernimmt keine Haung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• Unsachgemäße Installation oder falscher Anschluss, einschließlich Überspannung

• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. 35DEDometic CFF 7 Technische Beschreibung Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor. Die umfassende Isolierung und der leistungsstarke Kompressor gewährleisten eine effiziente und schnelle Kühlung. Das Kühlgerät ist für den mobilen Einsatz geeignet. Das Kühlgerät kann auch in Umgebungsbedingungen eingesetzt werden, in denen es zu kurzzeitigen Neigungen von 30° kommt (z.B. Einsatz in Booten).

• Netzteil mit Vorrangschaltung zum Anschluss an ein Wechselstromnetz

• Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie, der das Gerät bei niedriger Batteriespannung automatisch abschaltet

• Display mit Temperaturanzeige in °C und °F

• Temperatureinstellung: In Schritten von 1°C (1°F)

• Displayhelligkeitsregelung mit 3Helligkeitsstufen

• Herausnehmbarer Getränkehalter (nur CFF12)

• Herausnehmbare Trennwand (nur CFF18)

• Herausnehmbarer Korbeinsatz (nur CFF35, CFF45, CFF70DZ)

• Abnehmbare Tragegriffe (nur CFF20, CFF35, CFF45, CFF70DZ) 36Dometic CFFDE

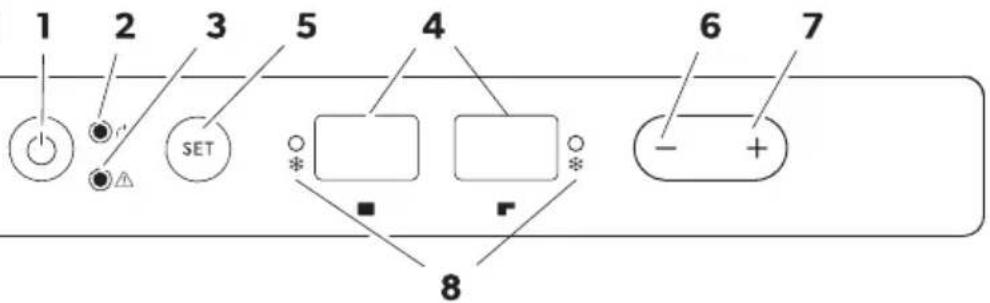

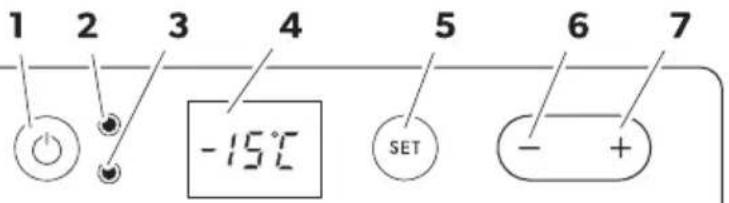

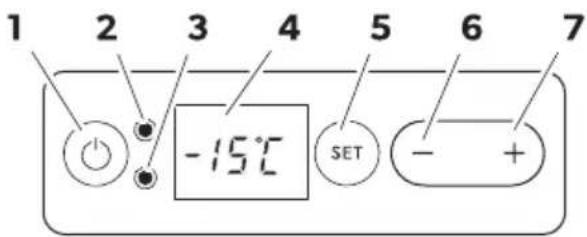

7.2 Bedien- und Anzeigeelemente

Position Beschreibung Erläuterung 1 Schaltet das Kühlgerät ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus

LED blinkt orange: Display aufgrund niedriger Batteriespannung au- tomatisch ausgeschaltet 3 ERROR LED blinkt rot: Gerät ist eingeschaltet, jedoch nicht betriebsbe- reit 4 – Display, zeigt die Werte an Zwei Zonen (DZ): Es gibt ein Display pro Zone 5 SET Wählt den Eingabemodus

• Temperatureinstellung

• Anzeige Celsius oder Fahrenheit

• Einstellung Batterie-Computer

• Einstellung Displayhelligkeit 38Dometic CFFDE Position Beschreibung Erläuterung 6 – Einmal drücken, um den Wert zu verringern 7 + Einmal drücken, um den Wert zu erhöhen 8 Zwei Zonen (DZ): Betriebsanzeige: Die LED leuchtet blau, wenn das Fach gekühlt wird Anschlussbuchsen

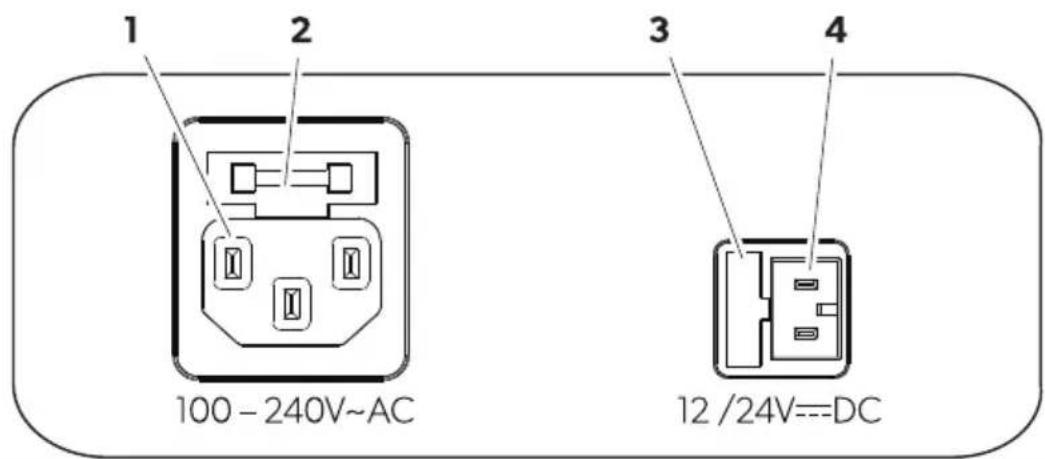

Position Beschreibung 1 Anschlussbuchse Wechselspannungsversorgung 2 Halter Sicherung für Wechselstromkreis 3 Abdeckung Sicherung für Gleichstromkreis 4 Anschlussbuchse Gleichspannungsversorgung 8 Vor dem ersten Gebrauch HINWEIS Bevor Sie das Kühlgerät in Betrieb nehmen, reinigen Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch (siehe Reinigung und Pflege auf Seite 51). Griffe montieren

1. CFF20: Fügen Sie jeweils zwei Halter (1) und ein Griffstück (2) zu einem Griff zusammen. Befestigen Sie die

Halter mit den beiliegenden Schrauben in den vorgesehenen Bohrungen.

2. CFF35, CFF45, CFF70DZ : Befestigen Sie den Griff mit den beiliegenden Schrauben in zwei der

3. Befestigen Sie den Griff mit den beiliegenden Schrauben in zwei der hüförmigen Bohrungen.

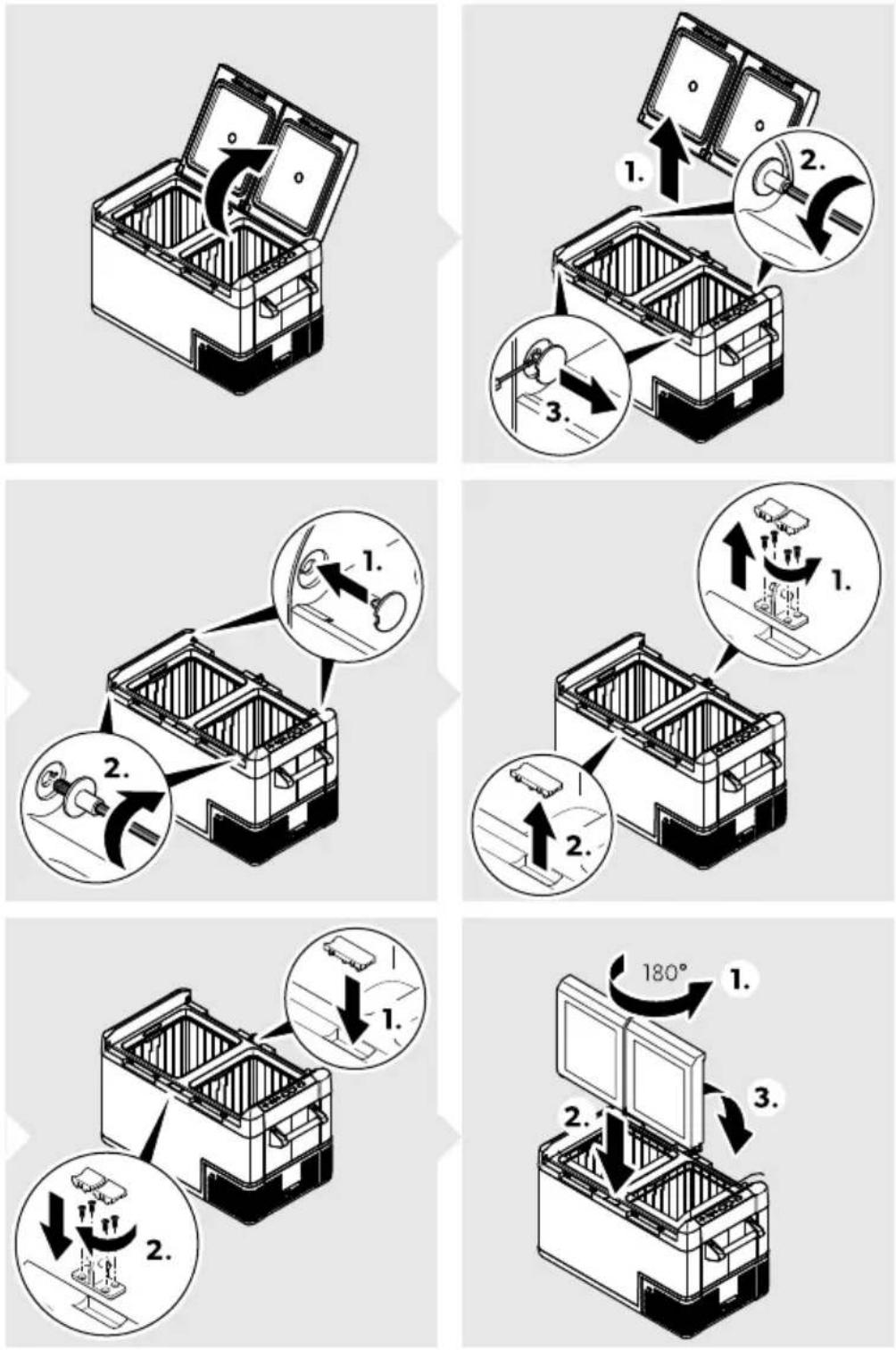

40Dometic CFFDE Deckelöffnungsrichtung umkehren (nur bei zwei Zonen)

Um die Deckelöffnungsrichtung umzukehren, gehen Sie wie abgebildet vor ( Abb. auf Seite 41). 41DEDometic CFF Deckel öffnen oder abnehmen

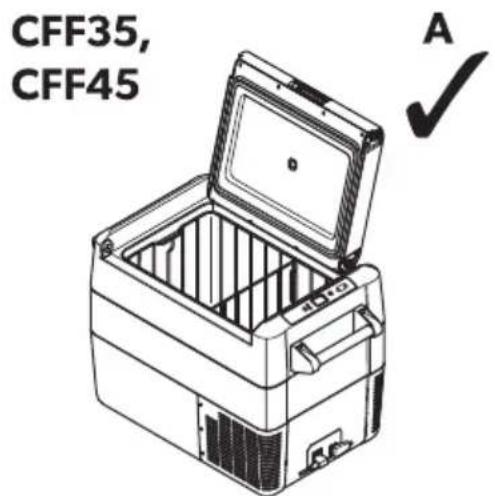

Um den Deckel zu öffnen, entriegeln Sie (A). CFF35, CFF45: Der Deckel kann von beiden Seiten geöffnet werden. CFF35, CFF45: Lösen Sie die Verriegelung an beiden Seiten (B) gleichzeitig, um den Deckel abzunehmen. CFF12, CFF18, CFF20, CFF70DZ: Drücken Sie den Deckel über die Deckelanschlagposition (B) hinaus. 42Dometic CFFDE Deckelanschlag Der Deckel wird durch einen integrierten Anschlag in einer Endposition gehalten (A). Drücken Sie den Deckel nicht gewaltsam über diese Endposition hinaus (B).

ACHTUNG! Beschädigungsgefahr Wenn der Deckel zu weit geöffnet wurde, führen Sie die in Deckel über den integrierten Anschlag hinaus gedrückt (CFF35, CFF45) auf Seite 52 beschriebenen Schritte durch. Getränkehalter herausnehmen (nur CFF12) Durch Herausziehen des Getränkehalters erhalten Sie Zugang zu einem praktischen Aufbewahrungsbereich.

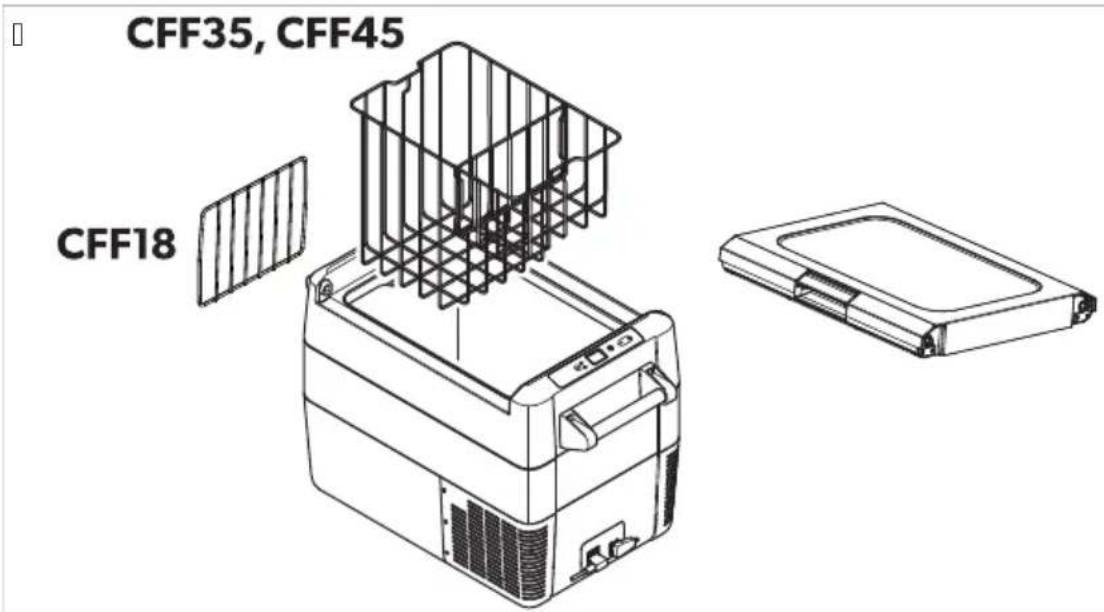

Korbeinsatz (nur CFF35 und CFF45) und Trennwand (nur CFF18) herausnehmen ACHTUNG! Beschädigungsgefahr Wird der Korbeinsatz bei geöffnetem Deckel herausgenommen, kann der Deckel verkratzt und der Korbeinsatz verbogen werden. Es wird empfohlen, den Deckel vor Herausnehmen des Korbeinsatzes abzunehmen. 43DEDometic CFF Gehen Sie vor wie dargestellt ( Abb. auf Seite 44).

Temperatureinheit wählen Die Temperaturanzeige kann zwischen Celsius und Fahrenheit umgeschaltet werden. Gehen Sie dazu wie folgt vor:

1. Schalten Sie das Kühlgerät ein.

2. Drücken Sie die Taste SET:

a) CFF12, CFF18, CFF20, CFF35, CFF45: zweimal. b) CFF70DZ: dreimal.

3. Stellen Sie mit den Tastern + bzw. – die Temperatureinheit Celsius oder Fahrenheit ein.

Das Display zeigt für einige Sekunden die eingestellte Temperatureinheit an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. 9 Operation

9.1 Vermeidung von Lebensmittelverschwendung

Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie das Kühlgerät nur so o und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Lu immer noch gut zirkulieren kann. Passen Sie die Temperatur der Menge und Art der Lebensmittel an. Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.

Wählen Sie einen gut belüeten und vor Sonneneinstrahlung geschützten Stellplatz. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen stehen als nötig. Wenn das Kühlgerät über einen Korb verfügt: Um einen optimalen Energieverbrauch zu erreichen, positionieren Sie den Korb auf die gleiche Weise wie bei der Auslieferung. 44Dometic CFFDE Prüfen Sie in regelmäßigen Abständen, ob die Dichtung des Deckels noch richtig sitzt. Vermeiden Sie eine unnötig tiefe Innentemperatur.

9.3 Kühlgerät anschließen

An eine Batterie anschließen (Fahrzeug oder Boot) Das Kühlgerät kann mit 12 V oder 24 V betrieben werden. Zur Sicherheit ist das Kühlgerät mit einem elektronischen Verpolungsschutz ausgestattet, der das Kühlgerät beim Batterieanschluss vor Kurzschluss schützt. ACHTUNG! Beschädigungsgefahr Zum Schutz des Geräts verfügt das im Lieferumfang enthaltene Gleichstromkabel über eine Sicherung im Stecker. Entfernen Sie nicht den Gleichstromstecker mit der Sicherung. Verwenden Sie nur das im Lieferumfang enthaltene Gleichstromkabel.

Stecken Sie das Gleichstrom-Anschlusskabel ( Abb. auf Seite 34 2) in die Buchse für die Gleichstromversorgung des Kühlgerätes ( Abb. auf Seite 39 4).

2. Schließen Sie das Anschlusskabel an eine Gleichstromversorgung an.

Anschluss an eine Wechselstromversorgung Das Kühlgerät verfügt über ein integriertes Multispannungsnetzteil mit Vorrangschaltung zum Anschluss an eine Wechselspannung. Durch die Vorrangschaltung wird automatisch auf Wechselstrombetrieb umgeschaltet, wenn das Gerät an ein Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-Anschlusskabel noch angeschlossen ist. Beim Umschalten zwischen Wechselstromnetz und Batterieversorgung kann die rote LED kurz aufleuchten.

Stecken Sie das Wechselstrom-Anschlusskabel ( Abb.1 3) in die in die Buchse für die Wechselstromversorgung des Kühlgeräts ( Abb.4 1).

2. Schließen Sie das Anschlusskabel an eine Wechselstromversorgung an.

9.4 Batterie-Computer verwenden

Das Kühlgerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der die Fahrzeugbatterie vor zu tiefer Entladung schützt, wenn das Kühlgerät über die Gleichstromversorgung betrieben wird. Wird das Kühlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kühlgerät selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Das Kühlgerät schaltet sich wieder ein, sobald die Batterie auf die Wiedereinschaltspannung aufgeladen ist. ACHTUNG! Beschädigungsgefahr Die Batterie ist bei Abschalten durch den Batterie-Computer nicht mehr vollständig aufgeladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ und „MED“ (siehe folgende Tabelle). Batterie-Computer-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,2 V 11,8 V Wiedereinschaltspannung bei 12 V 11,4 V 12,2 V 12,6 V 45DEDometic CFF Batterie-Computer-Modus LOW MED HIGH Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23 V 25,3 V 26,2 V Der Batterie-Computer-Modus kann wie folgt eingestellt werden:

1. Schalten Sie das Kühlgerät ein.

2. Drücken Sie die Taste SET dreimal.

Bei Zweizonen-Kühlgeräten drücken Sie die Taste SET viermal.

3. Stellen Sie mit den Tasten + oder – den Batteriewächter-Modus ein.

Das Display zeigt für einige Sekunden den ausgewählten Modus: Lo (LOW), Nd (MEDIUM), Hi (HIGH) Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. HINWEIS Wenn das Kühlgerät von der Starterbatterie versorgt wird, wählen Sie den Batterie-Computer- Modus „HIGH“. Wenn das Kühlgerät an eine Versorgungsbatterie angeschlossen ist, reicht der Batterie- Computer-Modus „LOW“ aus.

9.5 Kühlgerät benutzen

ACHTUNG! Überhitzungsgefahr Stellen Sie jederzeit eine ausreichende Belüung sicher, sodass die beim Betrieb entstehende Wärme abgeführt werden kann. Achten Sie darauf, dass die Lüungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Lu zirkulieren kann. ACHTUNG! Gefahr von Schäden durch zu niedrige Temperatur Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. ACHTUNG! Beschädigungsgefahr Stellen Sie das Kühlgerät wie dargestellt auf ( Abb. auf Seite 34 1). Wird das Kühlgerät in einer anderen Position betrieben, so kann es Schaden nehmen. HINWEIS Bei Betrieb an einer Batterie schaltet sich das Display bei niedriger Batteriespannung automatisch ab. Die LED blinkt orange. Vor dem ersten Gebrauch auf Seite 39

1. Stellen Sie das Kühlgerät auf eine feste Unterlage.

2. Schließen Sie das Kühlgerät an (siehe Kühlgerät anschließen auf Seite 45).

3. Drücken Sie den Taster für ein bis zwei Sekunden.

Die LED leuchtet auf. Das Display ( Abb. auf Seite 38 4) schaltet sich ein und zeigt die aktuelle Temperatur an. Das Kühlgerät startet mit dem Kühlen des Innenraums. 46Dometic CFFDE Kühlgerätdeckel verriegeln HINWEIS CFF35, CFF45: Stellen Sie bei Verriegeln des Deckels sicher, dass die Verriegelungsstie auf beiden Seiten vollständig eingerastet sind, um eine gute Abdichtung des Deckels sicherzustellen. Eine Verriegelung rastet möglicherweise kurz vor der anderen ein. Wenn der Deckel nicht auf beiden Seiten gleichmäßig geschlossen ist, drücken Sie erneut, bis ein Einrasten hörbar ist.

1. Schließen Sie den Deckel.

Drücken Sie die Verriegelung ( Abb. auf Seite 37) nach unten, bis sie hörbar einrastet.

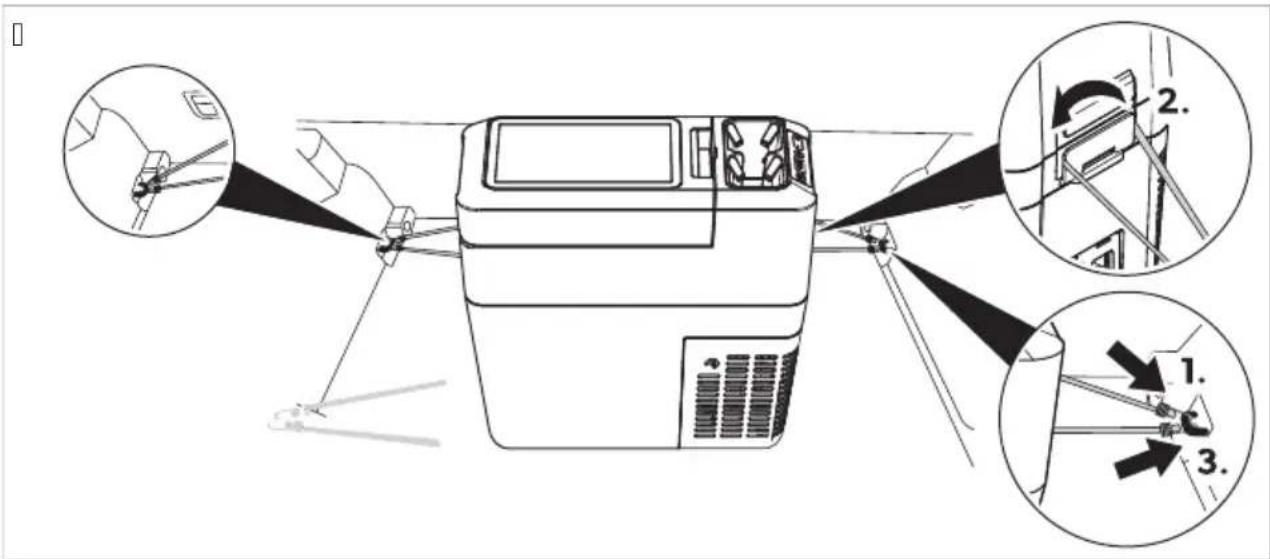

9.6 Kühlgerät während des Transports befestigen (nur CFF12)

WARNUNG! Verletzungsgefahr Stellen Sie sicher, dass das Kühlgerät richtig befestigt ist. Ansonsten kann sie sich lösen und bei starkem Bremsen Fahrzeuginsassen schwer verletzen. Während des Transports des Kühlgeräts in einem Fahrzeug können Sie das Gerät mit einem Sicherheitsgurt oder mit Gepäckspannern so arretieren, dass es nicht verrutscht. Gehen Sie bei der Befestigung mithilfe eines Sicherheitsgurts wie dargestellt vor ( Abb. auf Seite 47).

47DEDometic CFF Gehen Sie bei der Befestigung mithilfe von Gepäckspannern wie dargestellt vor ( Abb. auf Seite 48).

9.7 Temperatur einstellen

Drücken Sie die Taste SET einmal. Stellen Sie mit den Tasten + und – die Kühltemperatur ein. Das Display zeigt für einige Sekunden die Kühltemperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. Zweizonen-Kühlgeräte

1. Drücken Sie die Taste SET einmal für das große Fach oder zweimal für das kleine Fach.

Das Display des gewählten Fachs blinkt.

2. Stellen Sie mit den Tasten + und – die Kühltemperatur ein.

Jedes Fach kann so eingestellt werden, dass es als Kühl- oder Tiefkühlfach dient. Das Display des gewählten Fachs zeigt für einige Sekunden die Kühltemperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

9.8 Fach aus- oder einschalten (Zweizonen-Kühlgeräte)

Wenn nur ein Fach benötigt wird, kann das andere Fach abgeschaltet werden, um Energie zu sparen. Ein Fach ausschalten

1. Drücken Sie die Taste SET einmal für das große Fach oder zweimal für das kleine Fach.

Das Display des gewählten Fachs blinkt.

2. Drücken Sie die Taste .

Auf dem Display des jeweiligen Kühlfachs blinkt OFF fünf Sekunden lang, dann wird OFF angezeigt. Ein Fach einschalten Wenn das Display des Fachs OFF anzeigt, können Sie das Fach wie folgt einschalten:

1. Drücken Sie die Taste SET einmal für das große Fach oder zweimal für das kleine Fach.

Das Display des gewählten Fachs blinkt.

2. Drücken Sie die Taste .

48Dometic CFFDE Das Display zeigt für einige Sekunden die Kühltemperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

9.9 Displayhelligkeit einstellen

Die Displayhelligkeit kann an dunkle Umgebungen angepasst werden. Um die Helligkeitsstufe des Displays einzustellen, gehen Sie wie folgt vor:

1. Schalten Sie das Kühlgerät ein.

2. Drücken Sie die Taste SET viermal.

Bei Zweizonen-Kühlgeräten drücken Sie die Taste SET fünfmal.

3. Stellen Sie mithilfe der Tasten + und – die Helligkeit des Displays ein.

Auf dem Display wird Folgendes angezeigt: d0 (Standard), d1 (mittel), d2 (dunkel). Auf dem Display wird der eingestellte Modus für einige Sekunden angezeigt. Das Display blinkt zweimal, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. HINWEIS Die werkseitige Standardeinstellung des Displays ist d0. Bei Aureten einer Störung wird die Helligkeit automatisch auf den Wert d0 zurückgestellt. Nach der Störungsbeseitigung wird die eingestellte Helligkeit wieder aktiviert.

9.10 Kühlgerät ausschalten

1. Räumen Sie das Kühlgerät leer.

2. Schalten Sie das Kühlgerät aus.

3. Ziehen Sie das Anschlusskabel ab.

Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

9.11 Kühlgerät abtauen

Lufeuchtigkeit kann sich im Innenraum des Kühlgeräts als Reif niederschlagen, der die Kühlleistung verringert. ACHTUNG! Beschädigungsgefahr Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Gehen Sie wie folgt vor, um das Kühlgerät abzutauen:

1. Entfernen Sie alle Gegenstände aus dem Kühlgerät.

2. Legen Sie die Gegenstände in ein anderes Kühlgerät, um sie kühl zu halten.

3. Schalten Sie das Kühlgerät ab.

4. Lassen Sie den Deckel geöffnet.

5. Wischen Sie das Tauwasser auf.

9.12 Wechselstromsicherung austauschen

GEFAHR! Gefahr durch Stromschlag Trennen Sie das Gerät vor dem Austauschen der Gerätesicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab.

1. Unterbrechen Sie die Spannungsversorgung des Geräts.

2. Entfernen Sie das Stromkabel.

Hebeln Sie den Sicherungseinsatz ( Abb. auf Seite 38) mit einem Schraubendreher heraus.

4. Tauschen Sie die defekte Glassicherung gegen eine neue Sicherung desselben Typs mit demselben Wert (4 A,

5. Drücken Sie den Sicherungseinsatz wieder in das Gehäuse.

6. Verbinden Sie das Gerät wieder mit der Spannungsversorgung.

9.13 Sicherung für Gleichstromkreis ersetzen

1. Trennen Sie das Kühlgerät von der Spannungsversorgung.

Hebeln Sie den Sicherungsdeckel ( Abb. auf Seite 38) mit einem Schraubendreher heraus.

3. Drehen Sie den Sicherungsdeckel um und entfernen Sie die defekte Flachstecksicherung mit einem Haken.

4. Setzen Sie eine neue Sicherung desselben Typs mit demselben Wert ein.

5. Setzen Sie den Sicherungsdeckel wieder ein.

6. Verbinden Sie das Kühlgerät wieder mit der Spannungsversorgung.

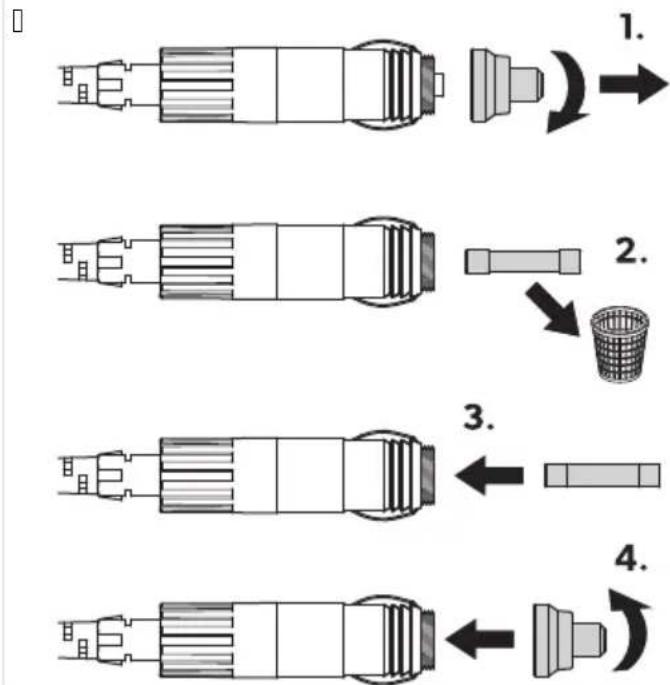

9.14 Sicherung im Gleichstromstecker ersetzen

Tauschen Sie die defekte Sicherung gegen eine neue Sicherung desselben Typs mit demselben Wert aus ( Abb. auf Seite 50).

9.15 Lichtleiterplatte wechseln

ACHTUNG! Beschädigungsgefahr Die Lampe darf nur durch den Hersteller, einen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. 10 Reinigung und Pflege VORSICHT! Gefahr durch Stromschlag Stellen Sie vor der Durchführung von Reinigungs- oder Wartungsarbeiten sicher, dass das Kühlgerät von der Stromversorgung getrennt ist. ACHTUNG! Beschädigungsgefahr Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder in Spülwasser. Verwenden Sie keine scheuernden Reinigungsmittel oder harten Gegenstände zur Reinigung. Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. Stellen Sie sicher, dass die Be- und Entlüungsöffnungen des Kühlgeräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. 11 Fehlersuche und Fehlerbehebung Problem Mögliche Ursache Lösungsvorschlag Die angeschlossene Stromversorgung führt keine Spannung.

1. An Gleichstrom-Steckdose an-

geschlossen: Bei den meisten Fahrzeugen muss der Zündschal- ter eingeschaltet sein, damit die Gleichstromsteckdose Spannung führt.

2. An Wechselstrom-Steckdose an-

geschlossen: Versuchen Sie es an einer anderen Steckdose. Eine der Gerätesicherungen ist defekt. Tauschen Sie die defekte Gerä- tesicherung aus (siehe Wechsel- stromsicherung austauschen auf Seite 50 oder Sicherung für Gleichstromkreis ersetzen auf Seite 50). Das Gerät funktioniert nicht, LED leuchtet nicht. Das integrierte Netzteil ist defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Das Gerät kühlt nicht (Stecker ist ein- gesteckt, LED leuchtet). Kompressor defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Der Batterie-Computer ist zu hoch ein- gestellt. Wählen Sie eine niedrigere Einstel- lung für den Batterie-Computer. Das Gerät kühlt nicht (Stecker ist ein- gesteckt, LED blinkt orange, Dis- play ist abgeschaltet). Batteriespannung nicht ausreichend. Prüfen Sie die Batterie und laden Sie sie gegebenenfalls. 51DEDometic CFF Problem Mögliche Ursache Lösungsvorschlag Die Gleichstromsteckdose ist ver- schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. Wenn der Stecker des Kühlgeräts in der Gleichstromsteckdose sehr warm wird, muss entweder die Gleichstromsteckdose gereinigt werden oder der Stecker ist mögli- cherweise nicht richtig zusammen- gebaut. Die Sicherung des Gleichstromste- ckers ist durchgebrannt. Ersetzen Sie die Sicherung im Gleichstromstecker (siehe Siche- rung im Gleichstromstecker erset- zen auf Seite 50). Die Gerätesicherung für den Gleich- stromkreis ist durchgebrannt. Tauschen Sie die defekte Siche- rung aus (siehe Sicherung für Gleichstromkreis ersetzen auf Seite 50). Bei Betrieb an der Gleichstromsteck- dose: Die Zündung ist eingeschaltet, das Gerät funktioniert nicht und die LED leuchtet nicht. Die Fahrzeug-Sicherung ist durchge- brannt. Tauschen Sie die Sicherung der Gleichstromsteckdose des Fahr- zeugs aus. Beachten Sie dazu die Bedienungsanleitung Ihres Fahr- zeugs. Das Display zeigt eine Fehlermeldung (z.B. „Err1“) an und das Gerät kühlt nicht. Eine interne Betriebsstörung hat das Gerät ausgeschaltet. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Deckel über den integrierten Anschlag hinaus gedrückt (CFF35, CFF45) VORSICHT! Verletzungsgefahr Achten Sie darauf, sich bei Schließen des Deckels nicht den Daumen einzuklemmen. ACHTUNG! Beschädigungsgefahr Nichtbeachtung kann zu einem Abbrechen des Deckels führen. Wenn der Deckel über den integrierten Anschlag hinaus gedrückt wurde, gehen Sie wie folgt vor ( Abb. auf Seite 53): 52Dometic CFFDE

• Stützen Sie den Deckel mit einer Hand (A).

• Drücken Sie mit der anderen Hand die Verriegelung nach unten (B).

• Schließen Sie den Deckel so weit, wie es ohne Einklemmen Ihres Daumens möglich ist, und drücken Sie dabei die Verriegelung weiter nach unten, damit diese nicht abbricht.

• Der Deckel sollte nun in etwa im gezeigten Winkel sein (Abb.e, Seite12).

• Entfernen Sie die Hand von der Verriegelung (B) und schließen Sie den Deckel vollständig. HINWEIS Die Scharniere können sich während des Schließens aus ihrer korrekten Position lösen. Positionieren Sie den Deckel wie folgt:

• Betätigen Sie die Scharniere auf beiden Seiten des Deckels gleichzeitig.

• Heben Sie den Deckel ab und positionieren Sie ihn neu. 12 Garantie Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler. Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Gerät ein:

• eine Kopie der Rechnung mit Kaufdatum

• einen Reklamationsgrund oder eine Fehlerbeschreibung Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können. 13 Entsorgung Verpackungsmaterial recyceln: Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschrien. Das Produkt kann kostenlos entsorgt werden. 53DEDometic CFF Wenn das Produkt nicht auswechselbare Batterien, wiederaufladbare Batterien oder Leuchtmittel enthält, brauchen Sie diese vor der Entsorgung nicht zu entfernen. 14 Technische Daten Der Kühlkreislauf enthält eine kleine Menge an umweltfreundlichem, aber brennbarem Kältemittel. Das Kühlmittel schädigt nicht die Ozonschicht und trägt auch nicht zum Treibhauseffekt bei. Austretendes Kältemittel kann sich entzünden. CFF12 Gesamtinhalt 13 L 12 V / 24 VAnschlussspannung 100 V … 240 V Nennstrom 12 V (R134a) 6 A Nennstrom 12 V (R600a) 5,6 A Nennstrom 24 V (R134a) 3,3 A Nennstrom 24 V (R600a) 2,5 A Nennstrom 240 V @ 50 Hz (R134a) 0,35 A Nennstrom 240 V @ 50 Hz (R600a) 0,52 A Kältemittel R134a oder R600a (siehe Typenschild) Kühlleistung (R134a) 10 °C… –

18 °C Kühlleistung (R600a) 20 °C… –

-Äquivalent 0,037 t (R134a) Treibhauspotential (GWP) 1430 (R134a) Kältemittelvolumen (R134a) 26 g Kältemittelvolumen (R600a) 10 g Abmessungen (BxHxT) ohne Griffe 562 mm× 380 mm× 235 mm Gewicht 9,7 kg Zertifikate CFF18 Gesamtinhalt 19 L 12 V / 24 VAnschlussspannung 100 V … 240 V Nennstrom 12 V 4,5 A Nennstrom 24 V 2,1 A Nennstrom 240 V 0,5 A Kühlleistung 20 °C… –

18 °C 54Dometic CFFDE CFF18 Klimaklasse N, T Umgebungstemperatur 16 °C… 43 °C Kältemittel R134a oder R600a (siehe Typenschild) Kältemittelvolumen (R134a) 20 g Kältemittelvolumen (R600a) 10 g

-Äquivalent 0,029 t (R134a) Treibhauspotential (GWP) 1430 (R134a) Abmessungen BxHxT (inkl. Griffe) 508 mm× 525 mm× 300 mm (Griff oben) BxHxT (ohne Griffe) 508 mm× 422 mm× 316 mm Gewicht 10,4 kg Zertifikate CFF20 Gesamtinhalt 21 L 12 V / 24 VAnschlussspannung 100 V … 240 V Nennstrom 12 V (R134a) 6,5 A Nennstrom 12 V (R600a) 5,6 A Nennstrom 24 V (R134a) 3,4 A Nennstrom 24 V (R600a) 2,5 A Nennstrom 240 V @ 50 Hz (R134a) 0,38 A Nennstrom 240 V @ 50 Hz (R600a) 0,52 A Kühlleistung 20 °C… –

18 °C Klimaklasse N, T Umgebungstemperatur 16 °C… 43 °C Kältemittel R134a oder R600a (siehe Typenschild) Kältemittelvolumen (R134a) 28 g Kältemittelvolumen (R600a) 10 g

18 °C Klimaklasse N, T Umgebungstemperatur 16 °C… 43 °C Kältemittel R134a oder R600a (siehe Typenschild) Kältemittelvolumen (R134a) 34 g Kältemittelvolumen (R600a) 14 g

18 °C Klimaklasse N, T Umgebungstemperatur 16 °C… 43 °C Kältemittel R600a oder R134a (siehe Typenschild) Kältemittelvolumen (R134a) 43 g Kältemittelvolumen (R600a) 15 g

18 °C Klimaklasse N, T Umgebungstemperatur 16 °C… 43 °C Kältemittel R134a oder R600a (siehe Typenschild) Kältemittelvolumen (R134a) 34 g Kältemittelvolumen (R600a) 14 g

-Äquivalent 0,049 t (R134a) Treibhauspotential (GWP) 1430 (R134a) Abmessungen 57DEDometic CFF CFF70DZ BxHxT (inkl. Griffe) 903 mm× 500 mm× 443 mm (handle up) BxHxT (ohne Griffe) 785 mm× 500 mm× 443 mm Gewicht 23,8 kg Zertifikate HINWEIS Ab Umgebungstemperaturen von über 32 °C kann die Mindesttemperatur nicht erreicht werden. R134a ist ein fluoriertes Treibhausgas. Das Kühlaggregat ist hermetisch verschlossen. Weitere Produktdaten sind über den QR-Code auf dem Energielabel oder unter eprel.ec.europa.eu abrufbar.
