BEDIENUNGSANLEITUNG H300 BONECO

INHALTSVERZEICHNIS Die verschiedenen Modi 16 Die Modi 16 Modus AUTO 16 Modus SLEEP 16 Modus BABY 16 Duftstobehälter 17 Duftstobehälter 17 Verwendung 17 Das bietet Ihnen die BONECO-App 18 Über die BONECO-App 18 Leistungsumfang 18 Download 19 BONECO-App für iOS 19 BONECO-App für Android 19 Koppelung mit dem BONECO-Gerät 20 Vorbereitungen 20 Koppelung 20 Reinigungshinweise 21 Über die Reinigung 21 Empfohlene Reinigungsintervalle 21 Lieferumfang 8 Gesunde Luft ist ein Grundbedürfnis 8 Zubehör Verfügbarkeit 8 Übersicht und Benennung der Teile 9 Technische Daten 10 Inbetriebnahme 11 Manuelle Bedienung 13 Über die manuelle Bedienung 13 Der AUTO-Modus 13 Angepasster AUTO-Modus 13 Ein- und Ausschalten 13 Manuelle Steuerung 14 Die verschiedenen Betriebsarten 15 Hybride Arbeitsweise („Hybrid“) 15 LED-Betriebsmodus „Hybrid“ 15 Nur Befeuchtung („Humidifier“) 15 LED-Betriebsmodus „Humidifier“ 15 Nur Reinigung („Purifier“) 15 LED-Betriebsmodus „Purifier“ 157

Gerät reinigen 22 Demontage und Reinigung 22 Reinigung der AW200 Verdunstermatte 23 Über die AW200 Verdunstermatte 23 Reinigung in der Waschmaschine 23 Reinigung durch Handwäsche 23 Vorfilter reinigen 24 Über den Vorfilter 24 Vorfilter reinigen 24 Tausch des Zubehörs 25 A7017 Ionic Silver Stick® ersetzen 25 AH300 Pollenfilter ersetzen 25 Zubehör Verfügbarkeit 25 Betriebsstörungen und Fehlerbehebung 26 Werkseinstellungen 27 Über die Werkseinstellungen 27 Gerät zurücksetzen 278

Auf wenig reagieren wir so empfindlich wie auf schlechte Luft. Und doch schenken viele Menschen der Luftqualität zu wenig Beachtung. Das hat Aus

wirkung auf Gesundheit und Lebensqualität. Umso mehr freut es uns, dass Sie mit Ihrem BONECO-Gerät Ihnen und Ihrem Umfeld das Grundbedürfnis von gesunder Raumluft ermöglichen.

ZUBEHÖR VERFÜGBARKEIT

Ersatz für verbrauchtes sowie für zusätzliches Zube

• bei Ihrem BONECO-Fachhändler,

• unter www.shop.boneco.com oder

• direkt über die „BONECO healthy air“ App. BONECO H300 Quick ManualNetzteil Sicherheitshinweise LIEFERUMFANG1

ÜBERSICHT UND BENENNUNG DER TEILE

1 Abdeckung/Lufteinlass 2 Vorfi lter 3 AH300 Pollenfi lter 4 Hygrometer 5 Ein/Aus, Leistungsstufe 6 Luftaustritt 7 Duftsto behälter 8 A7017 Ionic Silver Stick® 9 Wasserwanne* 10 Trommel* 11 AW200 Verdunstermatte**

• Waschbar im Geschirrspüler bis 50°C ** Waschbar in der Waschmaschine bis 40°C10

TECHNISCHE DATEN TECHNISCHE DATEN

Typenbezeichnung BONECO H300 Netzspannung 220 – 240 V ~ 50 – 60 Hz Leistungsaufnahme Standby 0.6 W Level 1 3.6 W Level 6 9.6 W Befeuchtungsleistung bis 350 g / h** Partikel CADR < 90 m

/ h Geeignet für Raumgrössen bis 50 m

Fassungsvermögen max. 4.5 Liter Abmessungen L × B × H 280 × 280 × 465 mm Leergewicht 5.3 kg Betriebslautstärke Level 1 28 db(A) Level 6 51 db(A)

• Änderungen vorbehalten ** bei 230 V ~ 50 Hz11

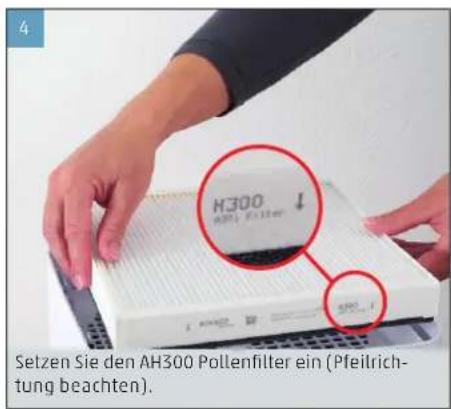

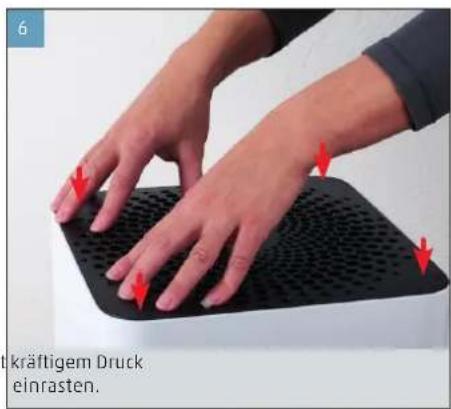

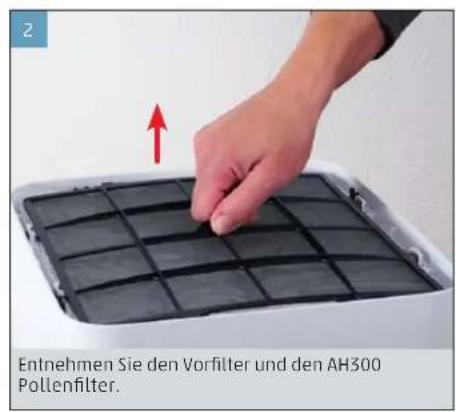

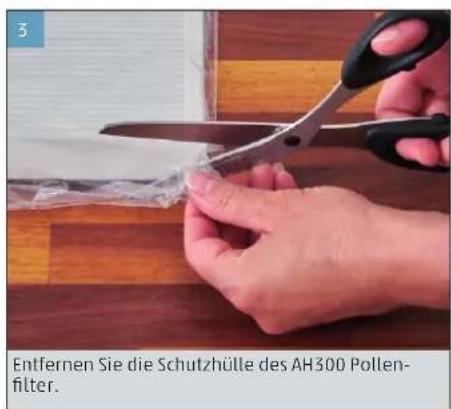

Entnehmen Sie den Vorfilter und den AH300 Pollenfilter. Entfernen Sie die Schutzhülle des AH300 Pollen- filter. Setzen Sie den AH300 Pollenfilter ein (Pfeilrich- tung beachten). Drücken Sie auf alle vier Ecken der Abdeckung, um sie zu entriegeln. Setzen Sie den Vorfilter ein. Lassen Sie die Abdeckung mit kräftigem Druck einrasten.12

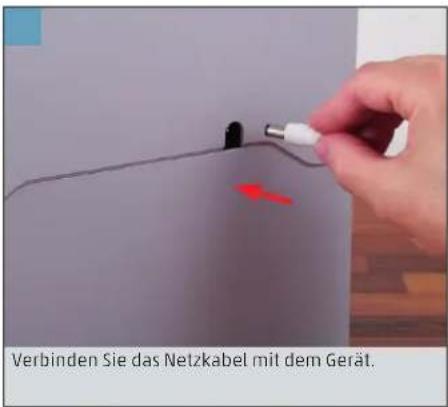

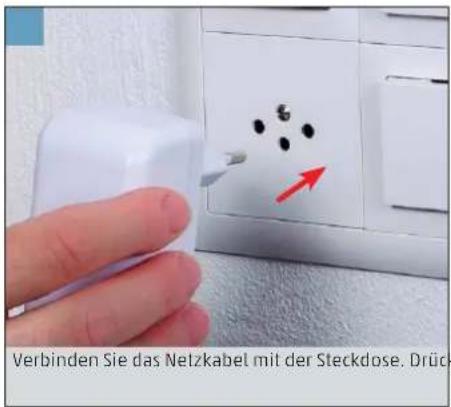

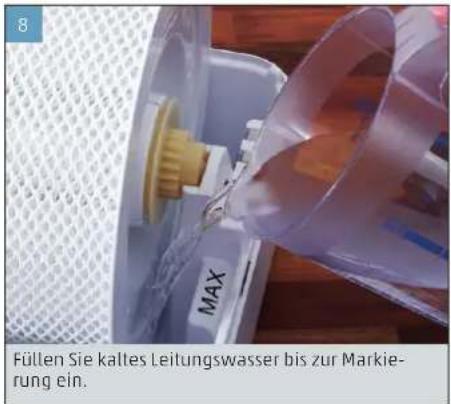

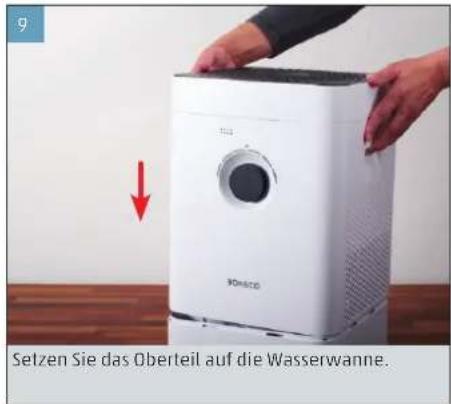

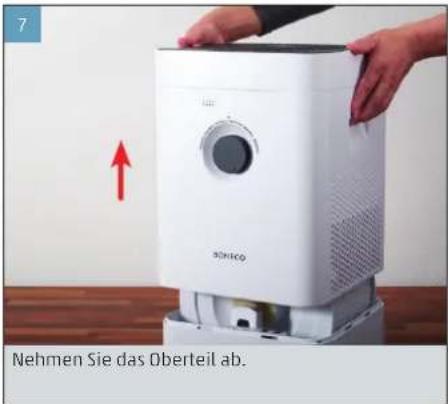

Füllen Sie kaltes Leitungswasser bis zur Markie- rung ein. Setzen Sie das Oberteil auf die Wasserwanne. Verbinden Sie das Netzkabel mit dem Gerät. Nehmen Sie das Oberteil ab. Verbinden Sie das Netzkabel mit der Steckdose. Drücken Sie kurz den Leistungsregler, um das Gerät einzuschalten.13

ÜBER DIE MANUELLE BEDIENUNG

Die manuelle Bedienung wird komfortabel mit dem Drehschalter auf der Frontseite durchgeführt. Die BONECO-App bietet zusätzliche umfangreiche Mög- lichkeiten für die Steuerung und Automatisierung des BONECO-Gerätes. DER AUTO-MODUS Wenn Sie das BONECO Gerät noch nie mit der BONECO-App bedient haben und Sie es zum ersten Mal einschalten, startet es im AUTO-Modus. Das Gerät ist auf eine relative Zielfeuchtigkeit von 50 Prozent voreingestellt. Die Leistungsstufe wird automatisch an die aktuelle Luftfeuchtigkeit an- gepasst: Je trockener die Luft, umso höher die Leis- tungsstufe. Wird die voreingestellte Ziel-Luftfeuchtigkeit über- schritten, geht das Gerät in den Stand-by-Modus über, zu erkennen an der pulsierenden LED: Wird die eingestellte Luftfeuchtigkeit unterschrit- ten, nimmt das Gerät seine Tätigkeit wieder auf. ANGEPASSTER AUTO-MODUS Wenn Sie das Gerät bereits mit der BONECO-App be- dient und eine andere Luftfeuchtigkeit eingestellt haben, wird dieser Wert beim Einschalten automa- tisch übernommen.

EIN- UND AUSSCHALTEN

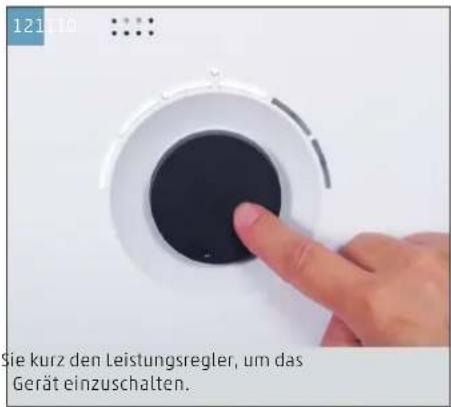

1. Drücken Sie einmal kurz auf den Drehschalter, um

das Gerät einzuschalten. Das Gerät befi ndet sich beim Einschalten immer im AUTO-Modus. Sie erkennen den aktiven AUTO- Modus an der kleinen leuchtenden LED über dem Drehschalter.

2. Um das Gerät auszuschalten, während es sich im

AUTO-Modus befi ndet, drücken Sie einmal kurz auf den Drehschalter.14

Die gewählte Leistungsstufe wird durch die Anzahl der leuchtenden LEDs über dem Drehschalter ange- zeigt.

3. Drücken Sie einmal kurz auf den Drehschalter,

um den manuellen Modus zu verlassen und den AUTO-Modus erneut zu aktivieren.

4. Drücken Sie ein weiteres Mal auf den Drehschal

ter, um das Gerät auszuschalten. Wenn Sie den AUTO-Modus verlassen, wird das Gerät in der gewählten Leistungsstufe fortfahren, bis die Wasserwanne leer ist – unab- hängig davon, wie hoch die aktuelle Luftfeuchtig- keit ist. MANUELLE STEUERUNG

1. Drücken Sie einmal kurz auf den Drehschalter, um

das Gerät einzuschalten. Das Gerät befindet sich beim Einschalten immer im AUTO-Modus.

2. Passen Sie die Leistung an Ihre Bedürfnisse an,

indem Sie den Drehschalter auf die gewünschte Stufe von 1 bis 6 stellen. Dadurch verlassen Sie den AUTO-Modus (AUTO-LED ist aus).15

HYBRIDE ARBEITSWEISE („HYBRID“) Das BONECO-Gerät vereint zwei Funktionen in sich.

• Der AH300 Pollenfilter befreit die Atemluft von Pollen, Hausstaub und Feinstaub.

• Über die AW200 Verdunstermatte wird die Raum

luft befeuchtet. Die besten Resultate erreichen Sie, wenn das Gerät die Luft gleichzeitig befeuchtet und reinigt. Dessen ungeachtet ist es möglich, auch nur eine der beiden Eigenschaften zu nutzen. LED-BETRIEBSMODUS „HYBRID“ NUR BEFEUCHTUNG („HUMIDIFIER“) Wir empfehlen, das Gerät auch im Winter mit ein- gelegtem AH300 Pollenfilter zu verwenden, weil er neben Pollen auch Hausstaub aus der Luft filtert. Um das Gerät ohne AH300 Pollenfilter zu betreiben, nehmen Sie einfach den Filter aus der Halterung und wechseln Sie mithilfe der BONECO-APP auf die Betriebsart „Humidifier“. Wenn Sie den AH300 Pollenfilter entfernen, steigt die maximale Befeuchterleistung, da Sie einen bes

seren Luftdurchlass erzielen. LED-BETRIEBSMODUS „HUMIDIFIER“ NUR REINIGUNG („PURIFIER“) Im Sommer ist die Luftfeuchtigkeit normalerwei

se ausreichend, doch Pollen und Blütenstaub ma- chen Allergikern das Leben schwer. Wenn Sie nur die Reinigungswirkung des AH300 Pollenfilters nutzen möchten, schalten Sie das Gerät mithilfe der BONECO-App auf die Betriebsart „Purifier“ und entfernen Sie das Wasser sowie die Trommel vom Gerät. LED-BETRIEBSMODUS „PURIFIER“

DIE VERSCHIEDENEN BETRIEBSARTEN16

DIE MODI In allen drei Betriebsarten „Hybrid“, „Luftreinigung“ und „Luftbefeuchtung“ stehen drei verschiedene Modi zur Auswahl: AUTO, SLEEP und BABY. MODUS AUTO Im Modus AUTO verwendet das BONECO-Gerät die Lüfterstufen zwischen 1 bis 5. Die voreingestellte Luftfeuchtigkeit beträgt 50 %. MODUS SLEEP Im Modus SLEEP kann das BONECO-Gerät auch nachts im Schlafzimmer verwendet werden. Das Gerät ar

beitet vollautomatisch auf der tiefsten Lüfterstufe 1, um das Betriebsgeräusch zu minimieren. Die vor- eingestellte Luftfeuchtigkeit beträgt 45 %. MODUS BABY Der Modus BABY verwendet die Lüfterstufen 1 bis 4 und erhöht die Luftfeuchtigkeit auf 60%. Dieser Wert eignet sich ideal für die Verwendung im Kin

derzimmer, da bei Babys und Kleinkindern eine hö- here Luftfeuchtigkeit empfohlen wird. Der Lüfter arbeitet ausserdem so leise, dass ein Babyphone nicht darauf anspricht.17

DUFTSTOFFBEHÄLTER Im Duftstobehälter auf der Rückseite lassen sich handelsübliche Aromastoe und ätherische Öle hinzugeben. Geben Sie keine Duftstoe direkt in die Was- serwanne, da das Gerät in der Leistung beein- trächtigt oder sogar beschädigt werden kann. Diese Schäden sind nicht durch die Garantie abgedeckt. Der Duftstobehälter kann im Geschirrspüler gereinigt werden. Die Temperatur darf je- doch 50 °C nicht überschreiten. VERWENDUNG

1. Drücken Sie auf den Duftstobehälter, um die

Schublade zu entnehmen.

2. Beträufeln Sie die Filzeinlage in der Schublade

mit einem Aromasto Ihrer Wahl. DUFTSTOFFBEHÄLTER18

Die App „BONECO healthy air“ wird zur Steuerung des Gerätes verwendet und ermöglicht es Ihnen, sein ganzes Potenzial auszuschöpfen. Die App bie- tet Funktionen wie Timer, die Vorgabe der Luft- feuchtigkeit oder den Wechsel zwischen verschie- denen Programmen. Ausserdem werden Sie an Reinigungsintervalle und andere wiederkehrende Aufgaben erinnert. LEISTUNGSUMFANG Betriebsarten „Hybrid“ Die Luft wird gleichzeitig gereinigt und befeuchtet „Purifier“ Die Luft wird gereinigt, aber nicht befeuchtet „Humidifier“ Die Luft wird befeuchtet, aber nicht gereinigt Auswahl der Modi Vordefinierte Einstellungen für häufige Situationen Modus AUTO Das Gerät verwendet alle Lüfterstufen 1 bis 5 und eine Ziel-Luftfeuch

tigkeit von 50% ist voreingestellt Modus SLEEP Das Gerät verwendet nur die Lüfterstufe 1 und eine Ziel-Luftfeuchtig

keit von 45% ist voreingestellt Modus BABY Das Gerät verwendet die Lüfterstufen 1 bis 4 und erhöht die Luft

feuchtigkeit auf 60% Hygrostat Festlegen der gewünschten Luftfeuchtigkeit Dimmer Helligkeit der Status LED einstellen Wetter Zeigt das aktuelle Wetter und Aussentemperatur an Information Filterwechsel Weist auf den verbrauchten AH300 Pollenfilter hin Information A7017 Ionic Silver Stick® Weist auf den verbrauchten A7017 Ionic Silver Stick® hin Zubehör & Verbrauchsmaterial Unterstützt beim Nachkauf und stellt weitere Informationen bereit19

Suchen Sie im App Store nach „BONECO healthy air“ oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes unter iOS 10 oder älter muss dazu eine entsprechende App installiert sein. Unter iOS 11 und neuer wird der QR-Code automa- tisch erkannt, wenn Sie die Kamera darauf richten.

BONECO-APP FÜR ANDROID

Suchen Sie im Google Play Store nach „BONECO healthy air“ oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes muss auf Ihrem Gerät eine entsprechende App installiert sein.20

VORBEREITUNGEN Stellen Sie sicher, dass Bluetooth an Ihrem Smart

phone aktiviert ist. Achten Sie bei der Koppelung darauf, dass sich das Smartphone im selben Raum befindet, wie das BONECO-Gerät. Nach erfolgreicher Koppelung können Sie mit Ihrem Smartphone das BONECO-Gerät im selben Raum oder sogar in einem anliegenden Raum steuern. Die maximale Distanz zwischen dem Smartphone und dem BONECO-Gerät hängt jedoch von den baulichen Gegebenheiten ab. KOPPELUNG

1. Überzeugen Sie sich, dass Bluetooth auf Ihrem

Smartphone aktiviert ist.

2. Starten Sie die BONECO-App.

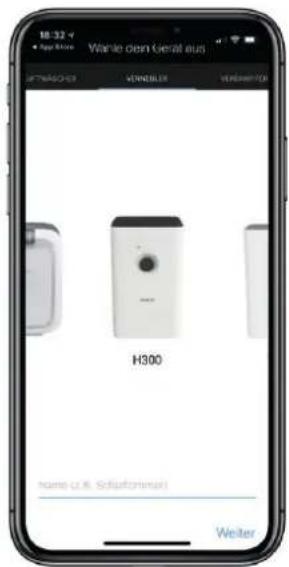

3. Folgen Sie den Anweisungen in der App.21

Die regelmässige Wartung und Reinigung ist Vor

aussetzung für einen störungsfreien und hygieni- schen Betrieb. Die empfohlenen Reinigungs- und Wartungsinter

valle variieren mit der Luft- und Wasserqualität so- wie der Betriebsdauer. Für die manuelle Reinigung wird die Verwendung von einem weichen Tuch, Geschirrspülmittel und einer Abwaschbürste empfohlen. Trennen Sie das Gerät immer vom Stromnetz, bevor Sie mit der Reinigung beginnen! Nicht- beachtung kann zu Stromschlägen führen und Le- ben gefährden! Bei der Reinigung der Trommel und der Was- serwanne im Geschirrspüler darf eine Tempe- ratur von 50 °C nicht überschritten werden, da sich sonst die Kunststoteile verbiegen können. EMPFOHLENE REINIGUNGSINTERVALLE Intervall Massnahme ab dem dritten Tag ohne Betrieb Wasserwanne entleeren und mit frischem Wasser befüllen alle 2 Wochen Wasserwanne, Trommel und AW200 Verdunstermatte reinigen Vorfilter reinigen jährlich A7017 Ionic Silver Stick® ersetzen AH300 Pollenfilter ersetzen Lüfter und Innenbereich reinigen22

6. Reinigen Sie die Wasserwanne und die Trommel

von Hand oder im Geschirrspüler bei höchstens 50 °C.

7. Bauen Sie das BONECO-Gerät in der umgekehrten

Reihenfolge wieder zusammen.

4. Verdrehen Sie die beiden Scheiben an der Trom-

mel, um sie zu lösen. Beachten Sie dabei die Mar- kierungen an der Aussenseite der Scheibe.

5. Ziehen Sie die AW200 Verdunstermatte von der

1. Nehmen Sie den oberen Teil des BONECO Gerätes

2. Entnehmen Sie die Trommel mit der AW200 Ver

3. Entfernen Sie den A7017 Ionic Silver Stick

Die AW200 Verdunstermatte kann in der Waschma- schine gereinigt werden. Verwenden Sie handels- übliches Waschmittel. Es wird empfohlen, die AW200 Verdunstermatte in einen Wäschesack zu legen oder separat zu wa

schen, da sie sonst lose Fasern von anderen Wäsche- stücken aufnimmt. Wenn Sie die AW200 Verdunstermatte nach der Rei

nigung auf die Trommel spannen, achten Sie auf den korrekten Sitz:

REINIGUNG IN DER WASCHMASCHINE

Die AW200 Verdunstermatte kann in der Waschma

schine gereinigt werden. Verwenden Sie als Zusatz handelsübliches Waschmittel. Die AW200 Verdunstermatte darf bei höchs- tens 40°C gewaschen werden. Trocknen Sie die AW200 Verdunstermatte nicht im Wäschetrockner.

REINIGUNG DURCH HANDWÄSCHE

1. Walken Sie die AW200 Verdunstermatte gründ

lich in warmem Wasser, dem Sie ein wenig Spül- mittel hinzugegeben haben.

2. Spülen Sie die AW200 Verdunstermatte solange

mit handwarmem, klarem Wasser aus, bis sich kein Schaum mehr bildet.

3. Lassen Sie die AW200 Verdunstermatte trocknen,

bevor Sie sie wieder auf die Trommel aufspan

Der Vorfilter reinigt die Luft von groben Schmutzp- artikeln. Reinigen Sie den Vorfilter, wenn er staubig oder verunreinigt ist. VORFILTER REINIGEN

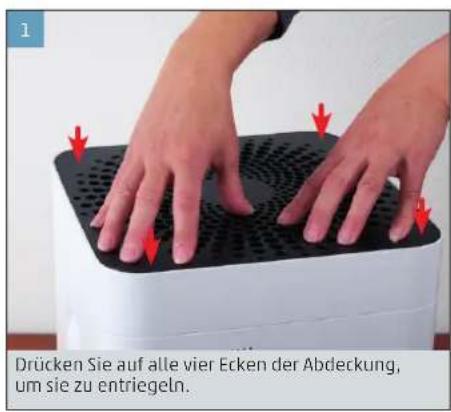

1. Drücken Sie der Reihe nach auf alle vier Ecken der

Abdeckung, um sie zu entriegeln.

2. Entfernen Sie den Vorfilter, indem Sie ihn an der

Lasche in der Mitte nach oben ziehen.

3. Waschen Sie den Vorfilter mit einer Reinigungs

bürste unter fliessendem Wasser.

4. Trocknen Sie den Vorfilter mit einem Tuch.

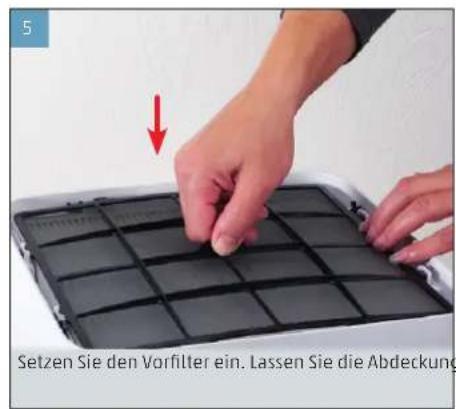

5. Setzen Sie den Vorfilter in das Gerät ein.

6. Bringen Sie die Abdeckung an.25

Der A7017 Ionic Silver Stick® nutzt die antimikrobiel

le Wirkung von Silber, um die Wasserhygiene deut- lich zu verbessern. Er wirkt, sobald er mit Wasser in Berührung kommt – selbst dann, wenn das Gerät ausgeschaltet ist. Tauschen Sie den A7017 Ionic Silver Stick® jährlich aus, um die antimikrobielle Wirkung zu gewähr

leisten. Der verbrauchte A7017 Ionic Silver Stick® kann zu

sammen mit dem regulären Hausmüll entsorgt werden.

AH300 POLLENFILTER ERSETZEN

Der AH300 Pollenfilter kann nicht gereinigt werden.

• Verschmutzungen sind normal und belegen die Wirkung des AH300 Pollenfilters.

• Tauschen Sie den AH300 Pollenfilter jährlich aus, um die Reinigungsleistung beizubehalten.

• Der verbrauchte AH300 Pollenfilter kann zusam

men mit dem regulären Hausmüll entsorgt wer- den.

ZUBEHÖR VERFÜGBARKEIT

Ersatz für verbrauchtes sowie für zusätzliches Zube

• bei Ihrem BONECO-Fachhändler,

• unter www.shop.boneco.com oder

• direkt über die „BONECO healthy air“ App.

BETRIEBSSTÖRUNGEN UND FEHLERBEHEBUNG

Problem Mögliche Ursache Massnahme Luft riecht unangenehm Abgestandenes Wasser in der Wasserwanne Wasserwanne entleeren, Gerät und AW200 Verdunster

matte reinigen Keine Verbesserung der Luftqualität Oene Fenster oder Türen Fenster und Türen schliessen AUTO-LED am Gerät blinkt rot Die Wasserwanne ist leer Wasserwanne füllen Gerät kann in der App nicht bedient wer

den. Es erscheint die Meldung „Suchen …“ „Nicht erreichbar“ Gerät ist durch ein anderes Smartphone blockiert App auf dem zweiten Smartphone schliessen AUTO-LED pulsiert Die gewünschte Luftfeuchtigkeit ist erreicht oder überschritten nicht nötig Aktuelle Anzeige blinkt bei Bedienung Bedienung ist blockiert In der App die LOCK-Funktion deaktivieren Anzeige bleibt dunkel Die Helligkeit der LEDs wurde in der App stark redu

ziert In der App die Helligkeit der LEDs erhöhen27

ÜBER DIE WERKSEINSTELLUNGEN

Wenn bei Ihrem BONECO-Gerät die Steuerung nicht so funktioniert, wie Sie es erwarten, oder wenn Sie alle Anpassungen löschen möchten, können Sie das Gerät in den Werkszustand zurückversetzen. Dabei werden alle Anpassungen und Einstellungen ge- löscht. Nach dem Zurücksetzen muss das BONECO- Gerät erneut mit dem Smartphone gekoppelt werden, damit die Steuerung mit der App weiterhin möglich ist.

Setzen Sie Ihr BONECO-Gerät zurück in den Werkszu

stand, indem Sie den schwarzen Knopf auf dem Ge- rät für ca. 30 Sekunden gedrückt halten, bis die LEDs rot leuchten. Das BONECO-Gerät befindet sich nun im selben Zustand, wie bei der Inbetriebnahme.28 de29
