Produkttyp	Oberfräse (Fräsmaschine)
Marke	Makita
Modell	M3600
Spannzangenaufnahme	12 mm oder 1/2"
Tauchtiefe	0 bis 60 mm
Leerlaufdrehzahl	22.000 min⁻¹
Gesamthöhe	300 mm
Nettogewicht	5,5 kg
Sicherheitskategorie	Klasse II (Doppelisolierung)
Stromversorgung	Einphasig, Spannung laut Typenschild (220-250 V)
Schalldruckpegel (LpA)	86 dB(A) (Unsicherheit 3 dB(A))
Schallleistungspegel (LWA)	97 dB(A) (Unsicherheit 3 dB(A))
Vibrationsemission (Nutenfräsen)	2,5 m/s² (Unsicherheit 1,5 m/s²)
Anwendungen	Bündigfräsen, Profilieren von Holz, Kunststoff und ähnlichen Materialien
Maximale Schnitttiefe pro Durchgang (Nutenfräsen)	20 mm
Tiefeneinstellung	Drehanschlag mit 3 Positionen + Anschlagstift mit Feineinstellung
Geradführung	Sonderzubehör (Art.-Nr. 164096-1)
Bündigfräsführung	Sonderzubehör
Schablonenführung	Integriert mit Führungsbuchse
Absaugstutzen	Sonderzubehör zur Staubabsaugung
Wartung	Austausch der Kohlebürsten (regelmäßig prüfen)
Ersatzteile	Bürsten, Fräser, Spannzangen über autorisierte Makita Servicecenter

Häufig gestellte Fragen - M3600 MAKITA

Wie stelle ich die Schnitttiefe an der Oberfräse M3600 ein?

Stellen Sie das Werkzeug auf eine ebene Fläche. Lösen Sie den Feststellhebel und senken Sie das Gehäuse ab, bis der Fräser die Oberfläche berührt. Verriegeln Sie den Hebel. Drücken Sie die Schnellvorschubtaste und verschieben Sie den Anschlagstift, um die gewünschte Tiefe zu erreichen. Eine Feineinstellung ist durch Drehen des Anschlagstifts möglich (1,5 mm pro Umdrehung).

Welchen Fräser verwende ich für welche Arbeit?

Verwenden Sie einen Nutfräser zum Nutenfräsen, einen Bündigfräser zum Kopierfräsen, einen Fasenfräser für Kanten, einen Viertelrundfräser für Rundungen. Wählen Sie den Schaftdurchmesser (6 mm, 1/4" oder 1/2"), der zu Ihrer Spannzange passt.

Wie setze ich den Fräser ein und entferne ihn?

Ziehen Sie vor allen Arbeiten den Netzstecker. Setzen Sie den Fräser vollständig in die Spannzange ein. Drücken Sie die Spindelarretierung und ziehen Sie die Spannmutter mit dem beiliegenden Schlüssel fest. Zum Entfernen gehen Sie in umgekehrter Reihenfolge vor. Verwenden Sie eine Reduzierhülse, wenn der Schaft kleiner ist.

Welche Vorschubrichtung ist beim Arbeiten einzuhalten?

Die Werkstückoberfläche muss sich in Vorschubrichtung auf der linken Seite des Fräsers befinden. Bewegen Sie das Werkzeug gleichmäßig und ruckfrei. Wenn Sie eine Führung verwenden, montieren Sie diese auf der rechten Seite in Vorschubrichtung.

Wie verwende ich die Geradführung?

Befestigen Sie die Führung am Führungshalter mit der Flügelschraube (B). Stecken Sie den Führungshalter in die Bohrungen des Grundbretts und ziehen Sie die Schraube (A) fest. Stellen Sie den Abstand durch Drehen der Feineinstellschraube ein, nachdem Sie die Schraube (B) gelöst haben. Halten Sie die Führung während des Fräsens in Kontakt mit der Werkstückseite.

Wie verwende ich die Bündigfräsführung?

Montieren Sie die Bündigfräsführung am Führungshalter oder an der Geradführung. Stellen Sie den Abstand zwischen Fräser und Führungsrolle ein. Die Rolle folgt den Konturen des Werkstücks für einen präzisen Schnitt. Bewegen Sie das Werkzeug, während Sie die Rolle in Kontakt halten.

Was tun, wenn die Oberfräse ungewöhnlich vibriert?

Überprüfen Sie, ob der Fräser richtig festgezogen und in gutem Zustand ist. Stellen Sie sicher, dass die Spannzange nicht beschädigt ist. Wenn die Vibration anhält, ist der Fräser möglicherweise unausgewuchtet oder abgenutzt. Ersetzen Sie ihn. Übermäßige Nutzung kann eine Überprüfung des Lagers erforderlich machen.

Wie tausche ich die Kohlebürsten aus?

Ziehen Sie den Netzstecker. Entfernen Sie die Kohlebürstenkappen mit einem Schraubendreher. Nehmen Sie die abgenutzten Bürsten heraus und setzen Sie neue (identische) ein. Schrauben Sie die Kappen wieder auf. Überprüfen Sie regelmäßig die Verschleißmarkierung. Tauschen Sie immer beide Bürsten gleichzeitig aus.

Welches Zubehör ist für die M3600 erhältlich?

Das Sonderzubehör umfasst: Geradführung, Bündigfräsführung, Schablonenführung, Absaugstutzen, Staubschutz, Distanzstück für Überkopfmontage. Verwenden Sie nur empfohlenes Makita-Zubehör.

Wie reinige und warte ich das Werkzeug?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes Tuch. Verwenden Sie niemals Benzin, Verdünnung oder Alkohol. Überprüfen Sie regelmäßig die Kohlebürsten. Lassen Sie das Werkzeug für Reparaturen von einem autorisierten Makita Servicecenter überprüfen.

BEDIENUNGSANLEITUNG M3600 MAKITA

EN	Router INSTRUCTION MANUAL 8
FR	Défonceuse MANUEL D’INSTRUCTIONS 15
DE	Oberfräse BETRIEBSANLEITUNG 22
IT	Fresatrice verticale ISTRUZIONI PER L’USO 29
NL	Bovenfrees GEBRUIKSAANWIJZING 36
ES	Rebajadora	MANUAL DE INSTRUCCIONES 43
PT	Tupia MANUAL DE INSTRUÇÕES 50
DA	Overfræser BRUGSANVISNING 57
EL	Poúτερ	ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 64
TR	Freze KULLANMA KILAVUZU 72

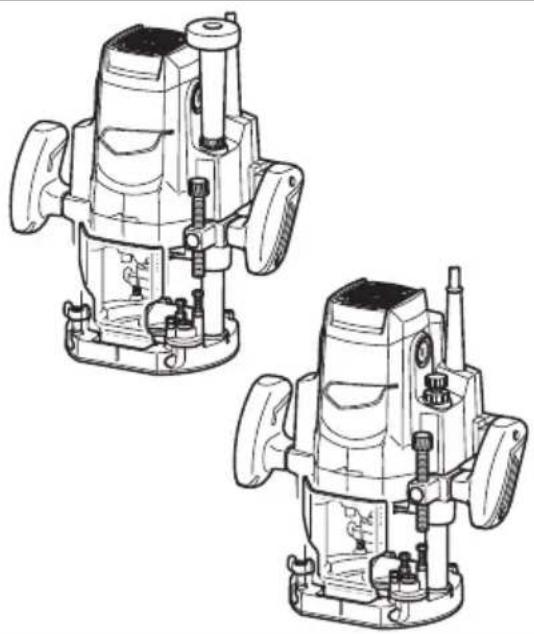

M3600

Modell: M3600
Spannzangenfutterkapazität	12 mm oder 1/2"
Hubhöhe 0 - 60 mm
Leerlaufdrehzahl 22.000 min	-1
Gesamthöhe 300 mm
Nettogewicht 5,5 kg
Sicherheitsklasse	回/II

- Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Gewicht nach EPTA-Verfahren 01/2003

Vorgesehene Verwendung

Das Werkzeug ist zum Bündigfräsen und Profildrehen von Holz, Kunststoff und ähnlichen Materialien vorgesehen.

Stromversorgung

Das Werkzeug sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden.

Für öffentliche Niederspannungsnetze zwischen 220 und 250 V.

Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb dieses Gerätes unter ungünstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzimpedanz von 0,35 Ohm oder weniger kann angenommen werden, dass keine negativen Auswirkungen auftreten. Die für dieses Gerät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mit trägen Auslösungseigenschaften geschützt sein.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745:

Schalldruckpegel ( L_pA ): 86 dB (A)

Schallleistungspegel ( L_WA ): 97 dB (A)

Messunsicherheit (K): 3 dB (A)

⚠️WARNUNG: Einen Gehörschutz tragen.

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745:

Arbeitsmodus: Nutenfräsen in MDF

Schwingungsemission ( a_h ): 2,5 m/s ^2

Messunsicherheit (K): 1,5 m/s²

HINWEIS: Der angegebene

Schwingungsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der angegebene

Schwingungsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Die Schwingungsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs vom angegebenen Emissionswert abweichen.

⚠️ WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklärung

Nur für europäische Länder

Makita erklärt, dass die folgende(n) Maschine(n):

Bezeichnung der Maschine: Oberfräse

Modell-Nr./Typ: M3600

Entspricht den folgenden europäischen Richtlinien: 2006/42/EG

Sie werden gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt: EN60745

Die technische Akte in Übereinstimmung mit 2006/42/EG ist erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien 4.8.2015

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG: Lesen Sie alle

Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Oberfräse

1. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, weil der Fräser das eigene Kabel berühren kann. Bei Kontakt mit einem Strom führenden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend, so dass der Benutzer einen elektrischen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und abzustützen. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie bei längeren Betriebszeitspannen einen Gehörschutz.
4. Behandeln Sie die Oberfräseneinsätze mit größter Sorgfalt.
5. Überprüfen Sie den Oberfräseneinsatz vor dem Betrieb sorgfältig auf Risse oder Beschädigung. Wechseln Sie einen gerissenen oder beschädigten Einsatz unverzüglich aus.
6. Vermeiden Sie das Schneiden von Nägeln. Untersuchen Sie das Werkstück sorgfältig auf Nägel, und entfernen Sie diese vor der Bearbeitung.
7. Halten Sie das Werkzeug mit beiden Händen fest.
8. Halten Sie Ihre Hände von rotierenden Teilen fern.
9. Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass der Oberfräseneinsatz nicht das Werkstück berührt.
10. Lassen Sie das Werkzeug vor der eigentlichen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die auf einen falsch montierten Einsatz hindeuten können.
11. Achten Sie sorgfältig auf die Drehrichtung und die Vorschubrichtung des Oberfräseneinsatzes.

12. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.

13. Schalten Sie das Werkzeug stets aus, und warten Sie, bis der Oberfräseneinsatz zum vollständigen Stillstand kommt, bevor Sie ihn aus dem Werkstück herausnehmen.

14. Vermeiden Sie eine Berührung des Oberfräseneinsatzes unmittelbar nach der Bearbeitung, weil er dann noch sehr heiß ist und Hautverbrennungen verursachen kann.
15. Beschmieren Sie die Grundplatte nicht achtlos mit Verdünner, Benzin, Öl oder dergleichen. Diese Stoffe können Risse in der Grundplatte verursachen.
16. Verwenden Sie Oberfräseneinsätze mit korrektem Schaftdurchmesser, die für die Drehzahl des Werkzeugs geeignet sind.
17. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materiallieferanten.
18. Verwenden Sie stets die korrekte Staubschutz-/Atemmaske für das jeweilige Material und die Anwendung.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch quemlichkeit oder Vertrautheit mit dem Produkt durch wiederholten Gebrauch erworben) von der dikten Einhaltung der Sicherheitsregeln für das rliegende Produkt abhalten. MISSBRAUCH oder ssachtung der Sicherheitsvorschriften in dieser Leitung können schwere Personenschäden rursachen.

FUNKTIONSBESCHREIBUNG

VORSICHT: Vergewissern Sie sich vor der Einstellung oder Funktionsprüfung des Erkzeugs stets, dass es ausgeschaltet und vomromnetz getrennt ist.

Einstellen der Frästiefe

Stellen Sie das Werkzeug auf eine ebene Fläche. Lösen Sie den Verriegelungshebel, und senken Sie den Fräskorb ab, bis der Oberfräseneinsatz die ebene Fläche leicht berührt. Drücken Sie den Verriegelungshebel nach unten, um den Fräskorb zu verriegeln. Während Sie den Schnellvorschubknopf drücken, heben oder senken Sie die Anschlagstange, bis die gewünschte Frästiefe erreicht ist. Feineinstellungen der Frästiefe können durch Drehen der Anschlagstange (1,5 mm (1/16") pro Umdrehung) bewirkt werden.

▶ Abb.1: 1. Nylonmutter 2. Anschlagstange
3. Schnellvorschubknopf 4. Sechskant-Einstellschraube 5. Anschlag
6. Verriegelungshebel

⚠ VORSICHT: Beim Nutenfräsen sollte die Frästiefe pro Durchgang nicht mehr als 20 mm (13/16") betragen. Führen Sie für besonders tiefe Auskehlarbeiten zwei oder drei Durchgänge mit zunehmend tieferen Einstellungen des Oberfräseneinsatzes aus.

Nylonmutter

Für Werkzeug ohne den Knopf

Die Obergrenze des Fräskorbs kann durch Drehen der Nylonmutter eingestellt werden. Senken Sie die Nylonmutter nicht zu tief ab. Anderenfalls steht der Oberfräseneinsatz gefährlich weit über.

Für Werkzeug mit dem Knopf

Durch Drehen des Knopfes kann die Obergrenze des Fräskorbs eingestellt werden. Wenn die Spitze des Oberfräseneinsatzes in Bezug auf die Grundplattenoberfläche weiter als nötig eingezogen wird, drehen Sie den Knopf, um die Obergrenze abzusenken. Senken Sie den Knopf nicht zu tief ab. Anderenfalls steht der Oberfräseneinsatz gefährlich weit über.

▶ Abb.2: 1. Knopf

⚠ VORSICHT: Da übermäßiges Fräsen eine Überlastung des Motors oder schwierige Kontrolle des Werkzeugs verursachen kann, sollte die Frästiefe beim Nutenfräsen nicht mehr als 20 mm (13/16") pro Durchgang betragen. Wenn Sie Nuten von mehr als 20 mm (13/16") Tiefe fräsen wollen, führen Sie mehrere Durchgänge mit zunehmend tieferen Einstellungen des Oberfräseneinsatzes aus.
▲VORSICHT: Senken Sie den Knopf nicht zu tief ab. Anderenfalls steht der Oberfräseneinsatz gefährlich weit über.

Anschlagblock

Da der Drehanschlag drei Sechskant-Einstellschrauben besitzt, können Sie leicht drei unterschiedliche Frästiefen erhalten, ohne die Anschlagstange neu einzustellen. Um die Sechskantschrauben einzustellen, lösen Sie die daran angebrachten Sechskantmuttern, und drehen Sie die Sechskantschrauben. Nachdem die gewünschte Position erreicht ist, ziehen Sie die Sechskantmuttern an, um die Sechskantschrauben zu sichern.

▶ Abb.3: 1. Anschlagstange 2. Späneabweiser 3. Anschlag 4. Sechskant-Einstellschraube 5. Sechskantmutter

Schalterfunktion

⚠ VORSICHT: Vergewissern Sie sich vor dem Anschließen des Werkzeugs an das Stromnetz stets, dass das Werkzeug ausgeschaltet ist.
⚠ VORSICHT: Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass die Spindelarretierung gelöst ist.

Zum Einschalten des Werkzeugs schieben Sie den Schalthebel auf die Position I.

Zum Ausschalten des Werkzeugs schieben Sie den Schalthebel auf die Position O.

▶ Abb.4: 1. Schalthebel

A VORSICHT: Halten Sie das Werkzeug beim Ausschalten mit festem Griff, um der Reaktionskraft entgegenzuwirken.

MONTAGE

▲ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet und vom Stromnetz getrennt ist.

Montage und Demontage des Oberfräseneinsatzes

Führen Sie den Oberfräseneinsatz bis zum Anschlag in den Spannzangenkonus ein. Drücken Sie die Spindelarretierung, um die Spindel stationär zu halten, und ziehen Sie die Spannzangenmutter mit dem Schraubenschlüssel fest. Wenn Sie Oberfräseneinsätze mit kleinerem Schaftdurchmesser verwenden, setzen Sie zuerst eine passende Spannzangenhülse in den Spannzangenkonus ein, bevor Sie den Einsatz wie oben beschrieben einführen. Zum Abnehmen des Oberfräseneinsatzes wenden Sie das Montageverfahren umgekehrt an.

▶ Abb.5: 1. Spindelarretierung 2. Schraubenschlüssel

⚠ VORSICHT: Installieren Sie den Oberfräseneinsatz sicher. Verwenden Sie stets nur den mit dem Werkzeug gelieferten Schraubenschlüssel. Ein loser oder zu fest angezogener Oberfräseneinsatz kann gefährlich sein.
⚠ VORSICHT: Ziehen Sie die Spannzangenmutter nicht an, ohne einen Oberfräseneinsatz einzuführen, und setzen Sie auch keine Einsätze mit schmalem Schaft ein, ohne eine Spannzangenhülse zu verwenden. Beides kann zu einem Bruch des Spannzangenkonus führen.

BETRIEB

⚠VORSICHT: Vergewissern Sie sich vor dem Betrieb stets, dass sich der Fräskorb automatisch bis zur Obergrenze hebt und der Oberfräseneinsatz nicht von der Grundplatte übersteht, wenn der Verriegelungshebel gelöst wird.

⚠ VORSICHT: Vergewissern Sie sich vor dem Betrieb stets, dass der Späneabweiser ordnungsgemäß installiert ist.

▶ Abb.6: 1. Späneabweiser

Setzen Sie die Grundplatte auf das zu bearbeitende Werkstück auf, ohne dass der Oberfräseneinsatz mit dem Werkstück in Berührung kommt. Schalten Sie dann das Werkzeug ein, und warten Sie, bis der Oberfräseneinsatz die volle Drehzahl erreicht hat. Senken Sie den Fräskorb ab, und schieben Sie das Werkzeug bei flach aufliegender Grundplatte gleichmäßig über die Werkstückoberfläche vor, bis der Schnitt ausgeführt ist. Beim Kantenfräsen sollte die Werkstückoberfläche auf der linken Seite des Oberfräseneinsatzes in Vorschubrichtung liegen.

▶ Abb.7: 1. Werkstück 2. Einsatz-Drehrichtung 3. Ansicht von der Oberseite des Werkzeugs 4. Vorschubrichtung

HINWEIS: Zu schnelles Vorschieben des Werkzeugs kann schlechte Schnittqualität oder Beschädigung des Oberfräseneinsatzes oder Motors zur Folge haben. Zu langsames Vorschieben des Werkzeugs kann Verbrennung oder Beschädigung des Schnitts zur Folge haben. Die korrekte Vorschubgeschwindigkeit hängt von der Größe des Oberfräseneinsatzes, der Art des Werkstücks und der Frästiefe ab.

Bevor Sie den Schnitt am tatsächlichen Werkstück ausführen, ist es ratsam, einen Probeschnitt in einem Stück Abfallholz zu machen. Dies gibt Ihnen die Möglichkeit, das genaue Aussehen des Schnitts festzustellen und die Abmessungen zu überprüfen.

HINWEIS: Wenn Sie die Geradführung oder die Fräsenführung verwenden, halten Sie die Vorrichtung auf der rechten Seite in Vorschubrichtung. Dies trägt dazu bei, sie bündig mit der Seite des Werkstücks zu halten.

▶ Abb.8: 1. Vorschubrichtung 2. Oberfräseneinsatz-Drehrichtung 3. Werkstück 4. Geradführung

Geradführung

Die Geradführung ist effektiv, um gerade Schnitte beim Anfasen oder Rillenfräsen auszuführen.

Geradführung (Typ A)

Sonderzubehör

Montieren Sie die Geradführung mit der Flügelschraube (B) am Führungshalter. Führen Sie den Führungshalter in die Löcher der Grundplatte ein, und ziehen Sie die Flügelschraube (A) fest. Um den Abstand zwischen Oberfräseneinsatz und Geradführung einzustellen,

lösen Sie die Flügelschraube (B), und drehen Sie die Feineinstellschraube. Ziehen Sie die Flügelschraube (B) am gewünschten Abstand fest, um die Geradführung zu sichern.

▶ Abb.9: 1. Führungshalter 2. Feineinstellschraube 3. Geradführung

Geradführung (Typ B)

Sonderzubehör

Führen Sie die Geradführung in die Löcher der Grundplatte ein, und ziehen Sie die Flügelschraube fest. Um den Abstand zwischen Oberfräseneinsatz und Geradführung einzustellen, lösen Sie die Flügelschraube. Ziehen Sie die Flügelschraube am gewünschten Abstand fest, um die Geradführung zu sichern.

Eine breitere Geradführung der gewünschten Abmessungen kann angefertigt werden, indem die passenden Löcher in der Führung verwendet werden, um zusätzliche Holzstücke festzuschrauben.

▶ Abb.10: 1. Flügelschraube 2. Geradführung

Wenn Sie einen Oberfräseneinsatz mit großem Durchmesser verwenden, befestigen Sie Holzstücke mit einer Dicke von mehr als 15 mm (5/8") an der Geradführung, um zu verhindern, dass der Einsatz die Geradführung berührt.

Schieben Sie das Werkzeug beim Fräsen so vor, dass die Geradführung an der Seite des Werkstücks anliegt.

▶ Abb.11: 1. Geradführung 2. Holz

A=55 mm (2-3/16")

B=55 mm (2-3/16")

C=15 mm (5/8") oder dicker

Schablonenführung

Die Schablonenführung weist eine Hülse auf, durch die der Oberfräseneinsatz hindurchgeht, so dass das Werkzeug mit Schablonenmustern verwendet werden kann. Zum Installieren der Schablonenführung die Schrauben an der Grundplatte lösen, die Schablonenführung einsetzen, und die Schrauben festziehen.

▶ Abb.12

Die Schablone am Werkstück befestigen. Das Werkzeug auf die Schablone setzen und es mit der Schablonenführung an der Seitenkante der Schablone entlang führen.

▶ Abb.13: 1. Schablonenführung 2. Schrauben 3. Grundplatte

HINWEIS: Das Werkstück wird auf eine geringfügig andere Größe als die Schablone zugeschnitten. Halten Sie einen Abstand (X) zwischen dem Oberfräseneinsatz und der Außenseite der Schablonenführung ein. Der Abstand (X) kann mit der folgenden Gleichung berechnet werden:

Abstand (X) = (Außendurchmesser der Schablonenführung - Oberfräseneinsatz-Durchmesser) / 2

▶ Abb.14: 1. Oberfräseneinsatz 2. Grundplatte 3. Schablone 4. Werkstück 5. Abstand (X) 6. Außendurchmesser der Schablonenführung 7. Schablonenführung

Fräsenführung

Die Fräsenführung ermöglicht bequemes Fräsen und gebogene Schnitte in Furnierhölzern für Möbel und dergleichen. Die Führungsrolle folgt der Kurve und gewährleistet einen sauberen Schnitt.

Fräsenführung (Typ A)

Sonderzubehör

Montieren Sie die Fräsenführung mit der Flügelschraube (B) am Führungshalter. Führen Sie den Führungshalter in die Löcher der Grundplatte ein, und ziehen Sie die Flügelschraube (A) fest. Um den Abstand zwischen Oberfräseneinsatz und Fräsenführung einzustellen, lösen Sie die Flügelschraube (B), und drehen Sie die Feineinstellschraube. Um die Führungsrolle anzuheben oder abzusenken, lösen Sie die Flügelschraube (C). Ziehen Sie nach der Einstellung alle Flügelschrauben sicher fest.

▶ Abb.15: 1. Führungshalter 2. Feineinstellschraube
3. Fräsenführung 4. Führungsrolle

Fräsenführung (Typ B)

Sonderzubehör

Montieren Sie die Fräsenführung mit den Flügelschrauben (B) an der Geradführung. Führen Sie die Geradführung in die Löcher der Grundplatte ein, und ziehen Sie die Flügelschraube (A) fest. Um den Abstand zwischen Einsatz und Fräsenführung einzustellen, lösen Sie die Flügelschrauben (B). Um die Führungsrolle anzuheben oder abzusenken, lösen Sie die Flügelschraube (C). Ziehen Sie nach der Einstellung alle Flügelschrauben sicher fest.

▶ Abb.16: 1. Führungsrolle 2. Fräsenführung

Schieben Sie das Werkzeug beim Fräsen so vor, dass die Führungsrolle an der Seite des Werkstücks anliegt.

▶ Abb.17: 1. Oberfräseneinsatz 2. Führungsrolle 3. Werkstück

Staubfänger (für Werkzeug mit dem Knopf)

Sonderzubehör

Der Staubfänger verhindert das Ansaugen von Sägemehl durch das Werkzeug in umgekehrter Position.

Montieren Sie den Staubfänger gemäß der Abbildung, wenn Sie das Werkzeug mit einem auf dem Markt erhältlichen Oberfräsenständer benutzen.

Entfernen Sie das Teil, wenn Sie das Werkzeug in der Normalposition benutzen.

▶ Abb.18: 1. Schraube 2. Staubfänger

Distanzhülse (für Werkzeug mit dem Knopf)

Sonderzubehör

Die Distanzhülse verhindert, dass der Oberfräseneinsatz beim Auswechseln in umgekehrter Stellung in das Spannfutter fällt. Montieren Sie die Distanzhülse gemäß der Abbildung, wenn Sie das Werkzeug mit einem auf dem Markt erhältlichen Oberfräsenständer benutzen.

▶ Abb.19: 1. Spannzangenmutter 2. Spannzangenkonus 3. Distanzhülse

Staubabsaugung

Sonderzubehör

Benutzen Sie den Saugkopf für Staubabsaugung.

Montieren des Saugkopfes

▶ Abb.21: 1. Stütze 2. Verriegelungshebel

1. Heben Sie den Verriegelungshebel des Saugkopfes an.
2. Setzen Sie den Saugkopf so auf die Grundplatte, dass sein Oberteil vom Haken der Grundplatte erfasst wird.
3. Führen Sie die Stützen des Saugkopfes in die Haken an der Vorderseite der Grundplatte ein.
4. Drücken Sie den Verriegelungshebel nach unten auf die Grundplatte.
5. Schließen Sie dann ein Sauggerät an den Saugkopf an.
   ▶ Abb.22

Entfernen des Saugkopfes

1. Heben Sie den Verriegelungshebel an.
2. Ziehen Sie den Saugkopf aus der Grundplatte heraus, während Sie die Stützen zwischen Daumen und Zeigefinger halten.

WARTUNG

A VORSICHT: Vergewissern Sie sich vor der Durchführung von Überprüfungen oder Wartungsarbeiten des Werkzeugs stets, dass es ausgeschaltet und vom Stromnetz getrennt ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Auswechseln der Kohlebürsten

Überprüfen Sie die Kohlebürsten regelmäßig. Wechseln Sie sie aus, wenn sie bis zur Verschleißgrenze abgenutzt sind. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig ausgewechselt werden. Verwenden Sie nur identische Kohlebürsten.

1. Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher heraus.
2. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein.
   ▶ Abb.24: 1. Bürstenhalterkappe

Für Werkzeug mit dem Knopf

⚠ VORSICHT: Bringen Sie den Knopf nach dem Einsetzen der neuen Kohlebürste wieder an.

Lassen Sie den Verriegelungshebel los, und entfernen Sie den Knopf durch Drehen entgegen dem Uhrzeigersinn.

▶ Abb.25: 1. Knopf

HINWEIS: Die Druckfeder springt aus dem Knopf heraus. Achten Sie daher darauf, dass die Druckfeder nicht verloren geht.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

SONDERZUBEHÖR

Oberfräseneinsätze

Geradfräser

▶ Abb.26

Einheit: mm

D A L1 L2
6 20 50 15
1/4"
12 12 60 30
1/2"
12 10 60 25
1/2"
8 8 60 25
6 8 50 18
1/4"
6 6 50 18
1/4"

„U“-Nutenfräser

▶ Abb.27

Einheit: mm

D A L1	L2 R
6 6 50	18 3

„V“-Nutenfräser

▶ Abb.28

Einheit: mm

D A L1	L2 θ
1/4" 20	50	15	90°

Schwalbenschwanzfräser

▶ Abb.29

Einheit: mm

D A L1	L2 θ
8	14,5	55	10	35°
3/8"
8	14,5	55	14,5	23°
3/8"
8 12 50	9	30°
3/8"

Bohrspitzen-Bündigfräser

▶ Abb.30

Einheit: mm

D A L1	L2 L3
12 12	60 20	35
8 8 60	20	35
6 6 60	18	28

Bohrspitzen-Doppelbündigfräser

▶ Abb.31

Einheit: mm

D	A	L1	L2	L3	L4
6	6	70	40	12	14

Langlochfräser

▶ Abb.32

Einheit: mm

D A L1 L2
12 30 55 6
1/2"
12 30 55 3
1/2"

Federfräser

▶ Abb.33

Einheit: mm

D	A1	A2	L1	L2	L3
12	38	27	61	4	20

Eckenrundungsfräser

▶ Abb.34

Einheit: mm

D A1	A2 L1 L2	L3 R
6 25	9 48 13 5	8
6 20	8 45 10 4	4

Fasenfräser

▶ Abb.35

Einheit: mm

D A1	A2 L1 L2	L3 C
12 30	20 55 12	20 4
1/2"

▶ Abb.36

Einheit: mm

D A L1 L2 L3 θ
6 23 46 11 6 30°
6 20 50 13 5 45°
6 20 49 14 2 60°

Profilfräser

▶ Abb.37

Einheit: mm

D A1	A2 L1 L2	L3 R
12 30	20 55 12	20 4
1/2"

Hohlkehlen-Abrundfräser

▶ Abb.38

Einheit: mm

D A L1	L2 R
6	20	43	8	4
6	25	48	13	8

Kugellager-Bündigfräser

▶ Abb.39

Einheit: mm

D	A	L1	L2
6	10	50	20
1/4"

Kugellager-Eckenrundungsfräser

▶ Abb.40

Einheit: mm

D A1	A2 L1 L2	L3 R
6 15	8 37	7 3,5	3
6 21	8 40	10 3	5 6
1/4"	21	8	40	10	3,5	6

Kugellager-Fasenfräser

▶ Abb.41

Einheit: mm

D A1	A2 L1 L2 θ
6 26 8	42 12	45°
1/4"
6 20 8	41 11 60°

Kugellager-Abrundfräser

▶ Abb.42

Einheit: mm

D	A1	A2	A3	L1	L2	L3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

Kugellager-Hohlkehlen-Abrundfräser

▶ Abb.43

Einheit: mm

D	A1	A2	A3	A4	L1	L2	L3	R
6	20	18	12	8	40	10	5,5	3
6	26	22	12	8	42	12	5	5

Kugellager-Kamies-Profilfräser

▶ Abb.44

Einheit: mm

D	A1	A2	L1	L2	L3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6

Doppelkugellager-Abrundfräser

▶ Abb.45

Einheit: mm

D	A1	A2	A3	L1	L2	L3	R
12	35	27	19	70	11	3,5	3
1/2"

DATI TECNICI
