BEDIENUNGSANLEITUNG REB5 Soler & Palau

REGLAGE ET DEMARRAGE DU MOTEUR

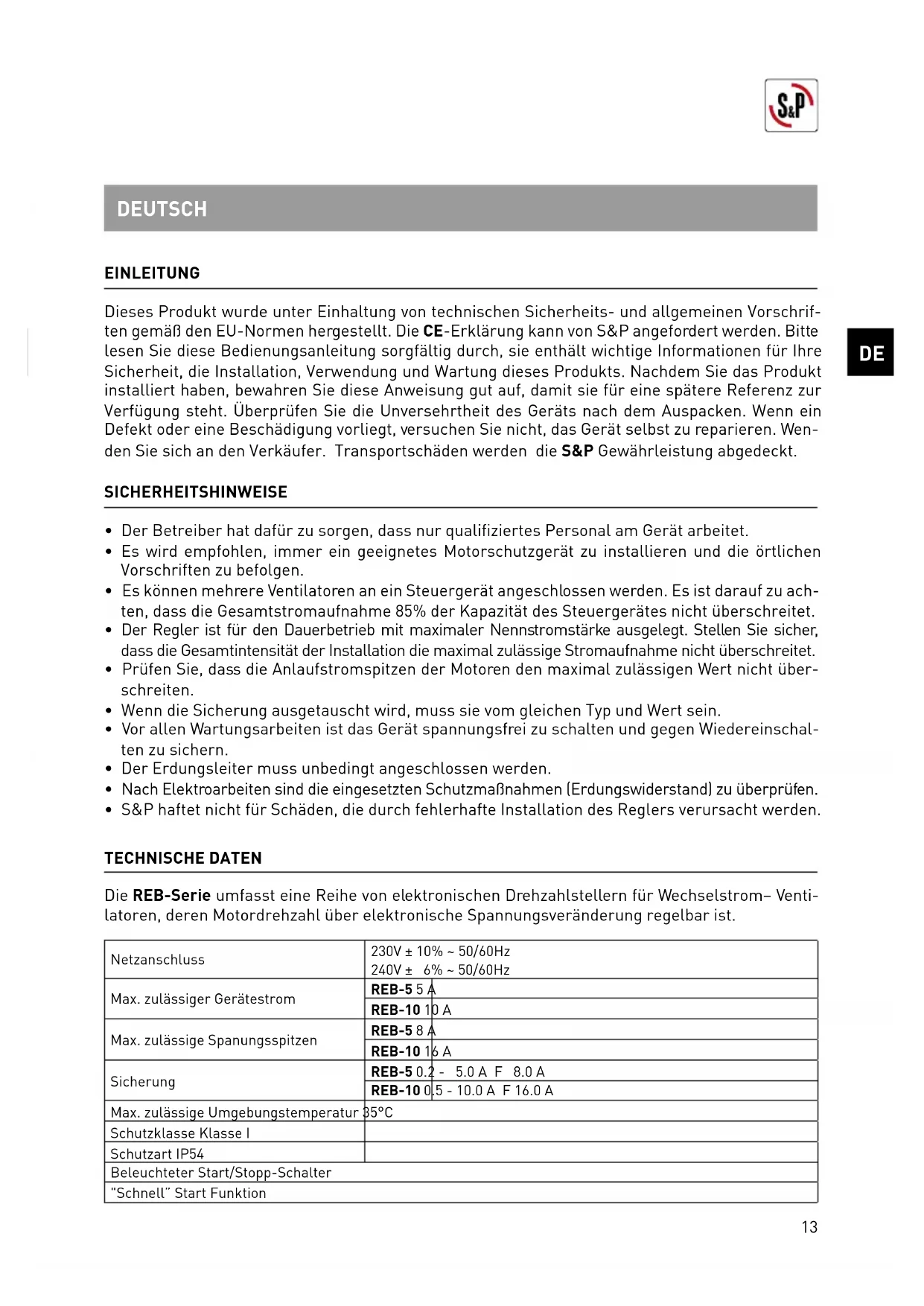

EINLEITUNG Dieses Produkt wurde unter Einhaltung von technischen Sicherheits- und allgemeinen Vorschrif- ten gemäß den EU-Normen hergestellt. Die CE-Erklärung kann von S&P angefordert werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, sie enthält wichtige Informationen für Ihre Sicherheit, die Installation, Verwendung und Wartung dieses Produkts. Nachdem Sie das Produkt installiert haben, bewahren Sie diese Anweisung gut auf, damit sie für eine spätere Referenz zur Verfügung steht. Überprüfen Sie die Unversehrtheit des Geräts nach dem Auspacken. Wenn ein Defekt oder eine Beschädigung vorliegt, versuchen Sie nicht, das Gerät selbst zu reparieren. Wen- den Sie sich an den Verkäufer. Transportschäden werden die S&P Gewährleistung abgedeckt. SICHERHEITSHINWEISE

  • Der Betreiber hat dafür zu sorgen, dass nur qualifiziertes Personal am Gerät arbeitet.
  • Es wird empfohlen, immer ein geeignetes Motorschutzgerät zu installieren und die örtlichen Vorschriften zu befolgen.
  • Es können mehrere Ventilatoren an ein Steuergerät angeschlossen werden. Es ist darauf zu ach- ten, dass die Gesamtstromaufnahme 85% der Kapazität des Steuergerätes nicht überschreitet.
  • Der Regler ist für den Dauerbetrieb mit maximaler Nennstromstärke ausgelegt. Stellen Sie sicher, dass die Gesamtintensität der Installation die maximal zulässige Stromaufnahme nicht überschreitet.
  • Prüfen Sie, dass die Anlaufstromspitzen der Motoren den maximal zulässigen Wert nicht über- schreiten.
  • Wenn die Sicherung ausgetauscht wird, muss sie vom gleichen Typ und Wert sein.
  • Vor allen Wartungsarbeiten ist das Gerät spannungsfrei zu schalten und gegen Wiedereinschal- ten zu sichern.
  • Der Erdungsleiter muss unbedingt angeschlossen werden.
  • Nach Elektroarbeiten sind die eingesetzten Schutzmaßnahmen (Erdungswiderstand) zu überprüfen.
  • S&P haftet nicht für Schäden, die durch fehlerhafte Installation des Reglers verursacht werden. TECHNISCHE DATEN Die REB-Serie umfasst eine Reihe von elektronischen Drehzahlstellern für Wechselstrom– Venti- latoren, deren Motordrehzahl über elektronische Spannungsveränderung regelbar ist. Netzanschluss 230V ± 10% ~ 50/60Hz 240V ± 6% ~ 50/60Hz Max. zulässiger Gerätestrom REB-5 5 A REB-10 10 A Max. zulässige Spanungsspitzen REB-5 8 A REB-10 16 A Sicherung

Max. zulässige Umgebungstemperatur 35°C Schutzklasse Klasse I Schutzart IP54 Beleuchteter Start/Stopp-Schalter "Schnell” Start Funktion DEUTSCH14

1. Achten Sie darauf, dass der Wippschalter auf OFF (0) steht.

2. Beachten Sie die Einbaulage Fig. 1.

3. Entfernen Sie den Gehäusedeckel, indem Sie die vier Schrauben lösen. Beachten Sie, dass das

Potentiometer über zwei Drähte mit der gedruckten Schaltung verbunden ist.

4. Markieren und bohren Sie 4 Löcher in die Wand gemäß den in Fig. 2 angegebenen Abmessun-

5. Befestigen Sie den Regler mit den 4 Dübeln und 4 Schrauben, die mit dem Regler geliefert wurden.

ELEKTISCHER ANSCHLUSS Schließen Sie die Leiter, den Motor und die Erdung mit dem notwendigen Kabelquerschnitt an die Klemmenleiste an (Fig. 3). L - N Netzanschluss 230V ± 10% ~ 50/60Hz / 240V ± 6% ~ 50/60Hz L1 - N Ungeregelter Ausgang auf 230V ± 10% ~ 50/60Hz / 240V ± 6% ~ 50/60Hz zum Anschließen einer Lampe / eines Ventils usw. (Dieser Ausgang wird nach dem Schalter und der Sicherung abgeleitet) N - Geregelter Ausgang -> Motor (s)

INBETRIEBNAHME Inbetriebnahmeprotokoll erstellen!

  • Zum Einstellen der Mindestspannung ist der Drehzahlsteller auf MIN zu drehen und dann der Schalter einzuschalten. Der Ventilator arbeitet nun mit seiner kleinsten Drehzahl.
  • Die Minimaldrehzahl (am Potenziometer „VMIN“) muss so justiert (mit einem Kunststoffschrau- bendreher) werden, dass eine Mindestspannung von 105 V gewährleistet wird. Unrunder Lauf oder Stillstand des Ventilators, verursacht bei Minimaldrehzahl, ist in jedem Fall zu vermeiden. Dies führt zu einer verminderten Lebensdauer oder Schäden am Motor. (Fig. 4)
  • Dieser Regler verfügt über zwei Startmodi für den Motor, die intern ausgewählt werden, indem der Jumper (Fig. 5) gesetzt oder entfernt wird. − Schnell“ Start (Fig. 5.A): Der Motor startet 8-10 Sekunden lang mit voller Drehzahl. Die Motor- drehzahl wird dann automatisch an die Position des Drehzahlstellers angepasst. − „Normaler“ Start (Fig. 5.B): Der Motor startet direkt entsprechend der Position des Dreh- zahlstellers. Nach Einstellung der Mindestspannung die Frontabdeckung mit den Befestigungsschrauben wie- der anbringen und einen Funktionstest durchführen:
  • Lassen Sie den Motor abkühlen.
  • Drehen Sie die Drehzahlsteller in die minimale Position.
  • Starten Sie den Regler und wenn der Motor starten kann, ist der Regler richtig eingestellt. Achtung: Bei elektronischen Drehzahlstellern können durch das Prinzip des Phasenanschnittes im unteren Drehzahlbereich störende Motor-Brummgeräusche auftreten. Die Geräusche können durch Anhe- ben der Mindestspannung reduziert werden.15
  • Wartungsarbeiten dürfen ausschließlich durch ausgebildetes Fachpersonal und müssen nach den jeweils geltenden Vorschriften durchgeführt werden.
  • Vor allen Arbeiten sind die Geräte vom Netz zu trennen und gegen Wiedereinschalten zu sichern.
  • Unter normalen Bedingungen sind keine Wartungsarbeiten erforderlich.
  • Sie können den Regler mit einem feuchten Tuch reinigen.
  • Verwenden Sie zum Reinigen des Geräts kein Lösungsmittel, Alkohol oder andere Chemikalien
  • Achten Sie darauf, dass keine Feuchtigkeit in den Regler gelangt.
  • Schließen Sie den Controller erst wieder an die Stromversorgung an, wenn er vollständig troc- ken ist. SERVICE Wenn Sie am Gerät eine Fehlfunktion feststellen wenden Sie sich bitte unseren Service. Jedewede Reperatur oder Änderung am Gerät, die nicht durch einen S&P Mitarbeiter oder durch S&P autori- sierte Person durchgeführt wurde, führt zum Erlöschen der Gewährleistung. Bei Fragen zu S&P-Produkten wenden Sie sich bitte an eine Niederlassung oder an den Verkäufer. Um einen Händler in Ihrer Nähe zu finden, besuchen Sie unsere Website unter www.solerpalau. com AUSSERBETRIEBSETZUNG & ENTSORGUNG Die EWG-Gesetzgebung und unsere Rücksichtsname auf die zukünftigen Generationen verpflichten dazu im Rahmen der Möglichkeiten sämtliche Materialien zu recyceln. Bitte entsorgen Sie auch das Verpackungsmaterial in den entsprechenden Mülltonnen, damit es wiederverwertet werden kann. Ist dieses Symbol auf Ihrem Gerät abgebildet und soll das Gerät entsorgt werden, dann bringen Sie es bitte in die nächstgelegene Abfallents- orgungsanlage. Bitte entsorgen Sie sämtliches Abfall- und Verpackungsmaterial in den entsprechenden Mülltonnen und bringen Sie Ersatzteile zum nächstgelegenen Ort, wo sie fachgerecht entsorgt werden können. S&P behält sich das Recht vor, technische Änderungen ohne vorherige Benachrichtigung durchzu- führen.16
