Produkttyp	Intelligenter Innenraumluftqualitätssensor mit WiFi-Kommunikation
Marke	Soler & Palau
Modell	AirSens CO2
Abmessungen (H x B x T)	89 x 122 x 26 mm
Gewicht	150 g
Stromversorgung	100-240 V~, 50/60 Hz
Schutzklasse	Klasse II
Gehäuseschutzart	IP30
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchte	10 % bis 95 % ohne Kondensation
CO2-Messbereich	450-2000 ppm
VOC-Messbereich	450-2000 ppm (CO2-Äquivalent)
Messbereich relative Feuchte	45-100 % rF
Temperaturmessbereich	0-50 °C
CO2-Genauigkeit	±50 ppm
Temperaturgenauigkeit	±0,4 °C
WiFi-Kommunikation	2,4 GHz, max. Sendeleistung <20 dBm (EIRP), BW 40 MHz
Hauptfunktionen	Überwachung von CO2, VOC, rF, TEMP über CONNECTAIR-Plattform; Lüftungssteuerung über Relais und Analogausgang 0-10 V
Betriebsmodi	MF1: Relais+Connectair; MF2: Ausgang 0-10V+Connectair; MF3: Ausgang 2-10V+Connectair; MF4: Connectair-Controller
LED-Anzeige	Zweifarbiger (MF1) oder dreifarbiger (MF2-4) LED-Diffusor zur Anzeige des Konzentrationsniveaus
Kalibrierung	Integrierte Autokalibrierung (bis zu 2 Wochen); manuelle Kalibrierung möglich
Wartung	Regelmäßige Inspektion, vor Reinigung vom Netz trennen, Schmutzansammlung vermeiden
Erforderliche Installation	Typ X, empfohlene Höhe 1,5-1,8 m, vor Spritzwasser geschützt (IP30)
Elektrischer Anschluss	Klemmen für Kabel min. 0,5 mm² / max. 1,5 mm² (Stromversorgung und Relais); 0,25/1,0 mm² (Analogausgang)
Entsorgung	Gerät bei einer Sammelstelle abgeben oder den örtlichen Recyclingvorschriften folgen

Häufig gestellte Fragen - AirSens CO2 Soler & Palau

Wo sollte der AirSens CO2-Sensor installiert werden?

Installieren Sie den Sensor vor Spritzwasser geschützt (IP30) auf einer ebenen Fläche in einer Höhe zwischen 1,5 und 1,8 m. Vermeiden Sie direkte Sonneneinstrahlung, Nähe zu Personen, direkte Luftzüge von Fenstern, Türen oder Lüftungsanlagen.

Wie verbinde ich den AirSens CO2 mit dem WiFi-Netzwerk?

Laden Sie die CONNECTAIR-App herunter, registrieren Sie sich und wählen Sie das '+' Symbol, um ein Gerät hinzuzufügen. Folgen Sie den Verbindungsschritten. Sie können auch einen Computer verwenden, indem Sie sich mit dem WiFi-Netzwerk 'AIRSENS WIFI_XXXX' verbinden (Passwort 0000+4 Zeichen) und http://10.10.10.1 öffnen.

Was tun, wenn die WiFi-Verbindung fehlschlägt?

Stellen Sie sicher, dass Ihr Netzwerk 2,4 GHz verwendet. Wenn Sie das Gerät zuvor mit einem anderen Netzwerk verbunden hatten, setzen Sie die WiFi-Antenne zurück, indem Sie 5 Sekunden lang auf die Taste (untere linke Ecke) drücken, und wiederholen Sie den Vorgang.

Welche verschiedenen Betriebsmodi gibt es?

Die Modi werden über die Mikroschalter SW1-4 konfiguriert: MF1 (Relais + Connectair), MF2 (Ausgang 0-10V + Connectair), MF3 (Ausgang 2-10V + Connectair), MF4 (Connectair-Controller). Siehe Tabelle der Kombinationen in der Anleitung.

Wie kalibriere ich den CO2-Sensor manuell?

Drücken Sie die Taste (Abb.1) länger als 10 Sekunden, bis die Leuchtleiste grün blinkt. Der Raum muss 10 Minuten lang unbewohnt sein, Fenster geöffnet und/oder Lüftung auf Maximum. Nach 10 Minuten stoppt das Blinken und der Sensor geht von 450 ppm aus.

Was bedeuten die LEDs auf der Hauptplatine?

LED D17 rot: Gerät unter Spannung; D16 rot blinkend: Kommunikationsfehler mit WiFi-Antenne; D18 gelb blinkend (alle 60 s): Kommunikation mit Antenne hergestellt.

Wie sind die Farben des LED-Diffusors zu interpretieren?

Im Modus MF1: grün = Wert unter Sollwert, rot = darüber. In den Modi MF2-4: grün ≤800ppm/60%rF/21-25°C; orange zwischen 800-1200ppm/60-80%rF/18-21°C und 25-35°C; rot >1200ppm/>80%rF/<18°C oder >35°C. Ein spezieller Modus (SW4=ON) ändert die Schwellen: grün ≤950ppm, orange 950-1350ppm, rot >1350ppm.

Wie genau sind die Messungen?

CO2: ±50 ppm; VOC: 100 ppm; relative Feuchte: ±2 %; Temperatur: ±0,4 °C.

Wie setze ich das Gerät zurück?

Trennen Sie die Stromversorgung, warten Sie mindestens 30 Sekunden, und schalten Sie dann wieder ein. Dadurch wird das elektronische Steuergehäuse zurückgesetzt.

Welche Wartung ist erforderlich?

Eine regelmäßige Inspektion ist erforderlich, um Schmutzansammlungen zu vermeiden. Trennen Sie das Gerät vor der Reinigung immer vom Netz. Die Häufigkeit hängt von den Einsatzbedingungen ab.

BEDIENUNGSANLEITUNG AirSens CO2 Soler & Palau

Intelligente Luftqualitätssensoren mit WIFI Kommunikation zur Überwachung der Koncentrationen von CO2, VOC oder RH in der Raumluft über die CONNECTAIR®-Plattform (www.conectairapp.com). Neben der Anzeige der jeweiligen Luftqualität verfügen these Model weiterhin über die tatsächlichen Anschlussmöglichkeiten: Relais und / oder 0-10 V Analogausgang. Über die CONNECTAIR®:

Model CO2 VOC RH TEMP

AIRSENS IAQ XXXX

SICHERHEIT

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Installation den mechanischen und elektrischen nationalen Vorschriften entspricht. Nach der Inbetriebnahme muss das Gerät den entsprechenden inter- und nationalen Richtlinien entsprechchen.

Verwenden Sie these Gerät nicht in explosiven oder korrosiven Umgebungen.

Dieser Gerät ist für den Einsatz in Ländern mit regelmäßig bereits und feuchtem klimatischen Bedingungen gemäß IEC 60721-2-1 geeignet. Selfstverständlich kann er auch anderen Ländern verwendet werden.

Dieses Gerät kann von Kindern ab einem Alter von acht (8) Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen unter Beaufsichtigung verwendet werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstunden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Instandhaltung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

INSTALLATION

Montieren Sie das Gerät in einer trockenen Umgebung (IP30) auf einer ebenen Fläche, verwenden Sie die vier Befestigungspunkte (siehe Fig.3). Die empfohlene Installationshöhe beträgt 1,5 bis 1,8 m. Achten Sie daraufuf, dass die Bedingungen am Installationsort die Messung nicht beeinflussen, wie direkte Sonneneinstrahlung, zu nahe an Luftströmungen von Fenstern, Türen oder Luftungsanlagen. Eine direkte Höhe zu Daueraufenthaltsplatzen von Personen ist entsprechend zu vermeiden.

Um das Gehäuse zu öffnen, drücken Sie vorsichtig mit einem geeigneten Werkzeug die beiden Laschen nachinnen und haben Sie den Deckel ab (siehe Fig.4). Sicherheitschinweis: Fixieren Sieitte das Kabel mit Hilfe der Zugentlastung. (siehe Abb.6). Bei einer Installation, bei der die Verkabelung im Freien erfolgt, muss sie in einem Kabelkanalsystem mit der Schutzart IPX4 installiert werden, das als „Kabelkanal mit Zugangsabdeckung, die nur mit einem Werkzeug geöffnet werden kann" nach UNE-EN 50.085-1 klassifiziert ist: Kabelkanalsysteme für elektrische Installationen- Teil 1: Allgemeine Anforderungen.

Beachten Sie grundsatzlich vor allen Arbeiten die 5 Sicherheitsregeln der Elektrotechnik.

INBETRIEBNAHME/EINSTELLUNGEN

WIFI- Netzwerk Verbindung (über CONNECTAIR® App)

Um eine Verbindung zu einem WLAN-Netzwerk innerhalb der Reichweite des Geräts und direkt zur Plattform CONNECTAIR® herzustellen, gehen sie folgt vor:

1. Laden Sie die CONNECTAIR®-App mit dem unterstehenden QR-Code herunter.

1. Melden Sie sich an
2. Folgen Sie den Schritten, sobald Sie das „+“ ausgewählt haben „-Symbol auf dem Hauptbildschirm:

WIFI-Networkverbindung (über Computer)

Um eine Verbindung zu einem WIFI (WLAN)-Netzwerk innerhalb der Reichweite des Geräts herzustellen und zur CONNECTAIR®-Plattform aufzubauen, gehen Sie wie folgt vor:

1. Schalten Sie das AIRSENS WIFI-Gerät ein, die LED D17 leuchtet rot.

2. Verbinden Sie Ihr Gerät (Handy, Tablet, Computer) mit dem vom AIRSENS WIFI gene rierten WIFI (WLAN)-Netzwerk. Je nach Gerät kann es nötig sein, die mobile Datenübertragung (4G/5G) zu deaktivieren.

3. Suchen Sie im Menu Ihr Geräts nach dem verfügbaren WIFI (WLAN)-Netzwerken und wahlen Sie:

A. Netzwerk: AIRSENS + 4 Zeichen (Bsp.: AIRSENS_47b1)
B. Password: 0000 + 4 Zeichen im Name des Netzwerks (Bsp.: 000047b1)

1. Sobald die Verbindung hergestellt ist (1), öffnen Sie den Browser Ihres Geräts und geben Sie die IP-Adresse (http://10.10.10.1) ein und folgen Sie den Anwei sungen auf dem Bildschirm. Über diese Schnittstelle verbindet sich das AIR SENS WIFI-Gerät mit dem festen WIFI (WLAN)-Netzwerk (es muss ein 2,4GHz Netzwerk sein) innerhalb der Reichweite des Geräts. Verwenden Sie Ihr WIFI (WLAN)-Password

2. Öffnen Sie www.connectairapp.com und registrierten Sie sich, indem Sie den Anweisungen auf dem Bildschirm folgen (2).

3. Wenn Sie sich registriert haben, können Sie das Gerät zuordnen, indem Sie die zehnstellige Seriennummer [SERIAL NUMBER] eingeben, die Sie auf den Typenschild, auf der Rückseite vom Gehäusedeckel und auf der Hauptplatine finden. Oder Sie scannen den QR-Code.

4. Wird ein AIRSENS WIFI Gerät zum ersten Mal mit der CONNECTAIR®-Plattform verbunden, ist es nötig dem Befehl „Password anfordern" auszuführen, um sich zu registrierten. Ihr Gerät und der AIRSENS WIFI müssen sich im selbsten WIFI (WLAN)-Netzwerk befinden.

(1) Bei einem Verbindungsfehler bleibt das WIFI-Network des Geräts eine Stunde lang sichbar. Versuchen Sie nochmals die Verbindung herzustellen.
(2) Sollten Sie die mobile Datenübertragung (4G/5G) deaktiviert haben, schalten Sie diese ein um auf die Website zu gelangen.

WICTIG: Wenn Sie mehrere AIRSENS WIFI-Geräte innerhalb der gleichen Reichweite verwenden, führen Sie den Verbindungsvorgang zum WIFI-Netzwerk gestaffelt und individuell pro Gerät durch.

Wenn ein bereits mit einem WIFI-Network verbundenes AIRSENS WIFI-Geräeinem anderen Netzwerk zugewiesen werden soll, müssen Sie die WIFI-Anteennezurücksetzen. Drücken Sie hierzu die Taste in der unteren linken Ecke 5 Sekunden lang (siehe Abb. 1). Befolgen Sie dann die oben beschrieben Schritte.

Betriebsarten (siehe Fig.2)

MF1: Relays + Connectair (lesen) - [DIP1-4=OFF]

Einstellbares Relais über Potentiometer P1. Werkseinstellungen: 1200 ppm / 73%HR / 30°C

MF2: 0-10VDC analoges Ausgangssignal + Connectair (lesen) - [DIP1=ON, DIP2-4=OFF]

0-10Vdc Ausgangssignal analog über Potentiometer P1 einstellbar. Werkseinstellungen: 1200 ppm / 73%HR / 30°C

MF3: 2-10VDC analoges Ausgangssignal + Connectair (lesen) - [DIP1-2=ON, DIP3-4=OFF]

2-10Vdc Ausgangssignal analog über Potentiometer P1 einstellbar. Werkseinstellungen: 1200 ppm / 73%HR / 30°C

Zugriff - Lesen, Editieren und Kommunizieren von Arbeitsparametern über Connectair. Relais und Ausgang Analogsignal aktiviert. Werkseinstellungen: 1200ppm / 73% HR / 30^

Die AIRSENS WIFI Modelle verfügen über zwei Gruppen LED-Anzeigen, einmal auf der Hauptplatine und auf der WIFI Antenne (siehe Fig. 1).

Lage LED Farbe Beschreibung
Hauptplatine D17 Rot EIN: Gerät in Betrieb
	D16 Rot Flackert: Es wird erfolglos versucht, eine Kommunikation mit der WIFI-Antenne aufzubauen
	D18 Gelb Blinkt: Alle 60 Sekunden, Kommunikation mit der Antenne eingerichtet
WIFI Antenne Von Links nach Rechts	Grün EIN: Aktive Antenne
	Rot EIN: Verbundenes WIFI, aber keine Internetverbindung Langsames Blinken: Reset um neues WIFI zu konfigurieren aktiviert Schnelles Blinken: Werksreset aktiviert
	Orange Ein: Gerät, das sein eigenes WIFI (AIRSENS_WIFI_XXXX) ausgibt, um sich mit dem mobilen Gerät zu verbinden und sich mit dem WIFI innerhalb seiner Reichweite zu verbinden Blinkend: Senden von Informationen an CONNECTAIR®
	Orange Ein: Fehler beim Lesen der Geräte-ID Schnelles Blinken: Lesen der Mainboard-Info

LED-anzeige

Das Gerät zeigt eine Echtzeitkoncentration an. Im Betriebsmodus 1 ist die Beleuchting zweifarbig, während dies in den Modi 2, 3 und 4 dreifarbig ist.

Relais + Connectair (Lesen) - [DIP -4 = AUS]

Grün: Wert unter dem Sollwert.

Rot: Wert über dem Sollwert.

Andere Modi

Grun: ≤ 800 ppm / ≤ 60% HR / 21-25°C

Orange: 800-1200 ppm / 60-80% HR / 18-21 °C und 25-35°C

Rot: > 1200ppm / > 80% HR / <18°C und >35°C

Für den Fall, dass der AIRSENS in einem Bereich mit dauerhaft ho her Konzentration installiert wird, lassen sich die Grenzwerte für den Farbwechsel anpassen. Diese Spezialmodus wird durch den DIP-Schalter SW4=ON aktiviert.

Neue Farbgrenzen

Grün: ≤ 950 ppm

Orange: 950 - 1350 ppm

Rot: > 1350 ppm

KALIBRIERUNG/RESET

Automatische Kalibrierung

Der intelligente IAQ-Sensor des AIRSENS ist mit einem Selfstkalibrierungsalgorithmus ausgestattet, um sich an die örtlichen Bedingungen anzupassen. Diese Kalibrierung kann bis zu zwei Wochen dauern, bis die Feinabstimmung abgeschlossen ist. In der Zeit kann die LED-Anzeige rot leuchten. Wahrend dieser Zeit muss das Gerät mit Strom versorgt werden, um den Selfstkalibrierungsprozess nicht zu unterbrechen.

Manuelle Kalibrierung AIRSENS C02

In Situationen, in denen eine automatische Kalibrierung nicht oder schwer durchführbar ist, kann eine manuelle Kalibrierung durchgeführt werden. Dru cken Sie dazu die Taste (siehe Fig.1) länger als 10 Sekunden, bis der LED-Anzei ge intermittierend grün blinkt. Wahrend der nachsten 10 Minuten (solange die LED noch blinkt) ist es wichtig, dass sich keine Personen im Bereich aufhalten, die Fenster geöffnet bleiben und/oder die Luftungsanlage auf maximaler Leis tung lauft, um eine niedrige CO2-Konzentration zu erreichen. Nach Ablauf der 10 Minuten hört die LED-Anzeige auf zu blinken und der AIRSENS CO2 Goes davon aus, dass der CO2-Gehalt in diesen Moment etwa 450 ppm beträgt.

Reset

Einen Reset können Sie manuell durchführren, trennen Sie die Stromversorgung, warten Sie mindestens 30 Sekunden und schalten Sie dann wieder ein.

TECHNICAL DATA

Spannungsversorgung 100-240Vac - 50/60Hz

Schutzart.Class II

Installationtyp ..Typ X

Maximale Spannung 0,01A

Signalausgang 0-10Vdc, 2-10Vdc, Maximale Spannung 20mA

Relais NC 3A - 250Vac

Relais NO 3A - 250Vac

WIFI-Funktionen:

Frequenz 2,4GHz

Max. power.<20dBm (EIRP)

BW. 40MHz

Elektrischer Anschluss:

Die Kabel mussen der IEC 60.227 entsprechen.

5 x Klemmen, Versorgung und Relais. Min. 0,5 mm² Kabel / Max. 1,5 mm² Kabel M3 Schraube und 0,5 Nm Anzugsmoment

2 x Klemmen, Analogausgang......... Min. 0,25 mm² Kabel / Max. 1,0 mm² Kabel M2 Schraube und 0,3 Nm Anzugsmoment

Hinweis: Das gleiche Werkzeug kann für beiden Klemmenarten verwendet werden

Messbereich:

C02. 450-2000ppm

VOC 5 Minuten (Referenz Erfassung)

RH/T 30 Sekunden

Luftfeuchte 10-95% nicht kondenserend

Gehäuseabmessungen [Höhe x Breite x Tiefe] ... 89 x 122 x 26 mm

ZULÄSSIGE UMGEBUNGSBEDINGUGEN

Temperatur .0-50°C

Schutzklasse des Gehäuses IP30

Verschmutzungsgrad. 2

Gewicht 150g

WARTUNG

Vor allen Arbeiten ist der AIRSENS vom Netz zu trennen und gegen Wiedereinschalten zu sichern!

Eine regelmäßige Überprüfung des Geräts ist erforderlich. Die Wartungsintervalle sind in Abhängigkeit der Arbeitsbedingungen anzupassen. Eine starke Verschmutzung kann die Lebensdauer des Gerätes verringern und zu fehlerhaften Betrieb führen.

Bei allen Wartungsarbeiten müssen die Sicherheitsbestimmungen in jedem Land berücksichtigt werden.

ENTSORGUNG UND RECYCLING

WEEE-Nr.: DE 64565331

EU-Verordnungen und unser Engagement für künftige Generationen verpflichten uns zu recyceln. Deshalb darf eine Entsorgung these Produkte nicht über den Restmüll erfolgen, da das Gerät wiederverwertbare Bestandteile bzw. Stoffe enthalt, die nicht in den Restmüll gelangen)dürfen.

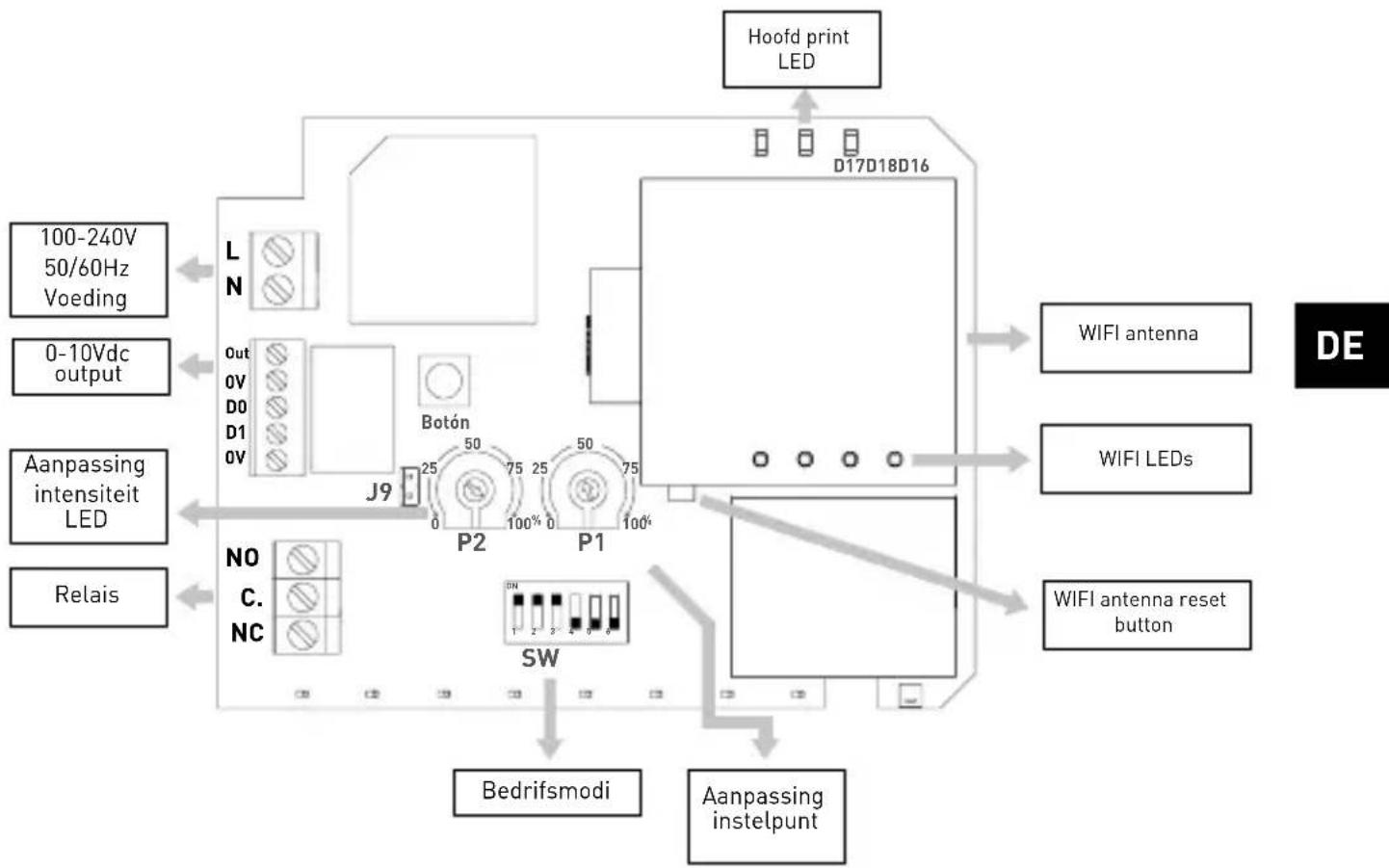

Fig.1: Elektischer Anschluss

Fig.2: Betriebsarten

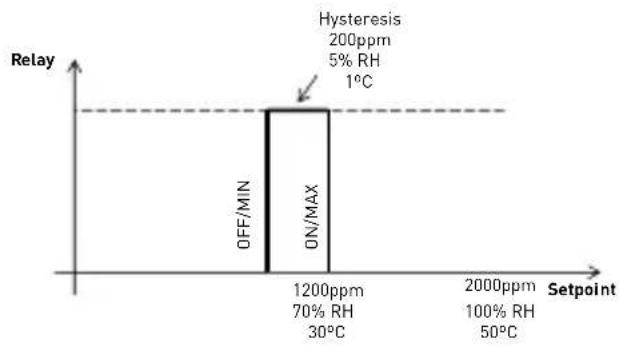

MF1: Relais + Connectair (lesen)

Einstellbares Relais über Potentiometer P1

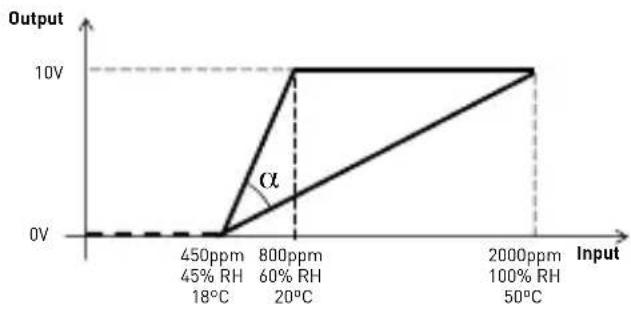

MF2: 0-10Vdc Ausgang + Connectair (lesen)

α Rampe einstellbar über Potentiometer P1

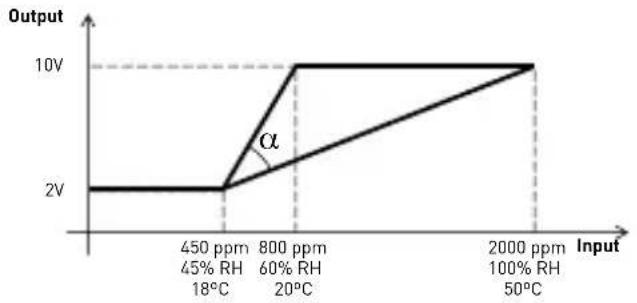

MF3:2-10Vdc Ausgang ^+ Connectair (lesen)

α Rampe einstellbar über Potentiometer P1

MF4: Connectair Control

Zugriff auf alle Betriebsarten und Parameter über Connectair-Kommunikation.

Hinweis: Wenn andere DIP-Schalterkombination gewählt werden, erlischt die LED-Anzeige und die digitalen / analogen Signale sind nicht aktiv.

Konfiguration des Analogausgangs

Je nach der Einstellung von SW5 und SW6 erhalten wir folgende Schalterstellungen.

CO2-Version (Standard)

[SW5-SW6=OFF]

VOC-Version

Bveiliging gegen elektrische schokken..Klasse II

Vereist installatietype .........Type X
