Type product	Slimme binnenluchtkwaliteitssensor met WiFi-communicatie
Merk	Soler & Palau
Model	AirSens CO2
Afmetingen (H x B x D)	89 x 122 x 26 mm
Gewicht	150 g
Voeding	100-240 V~, 50/60 Hz
Elektrische beveiliging	Klasse II
Beschermingsgraad van de behuizing	IP30
Bedrijfstemperatuur	0 °C tot 50 °C
Bedrijfsvochtigheid	10 % tot 95 % zonder condensatie
Meetbereik CO2	450-2000 ppm
Meetbereik VOC	450-2000 ppm (CO2-equivalent)
Meetbereik relatieve vochtigheid	45-100 % RV
Meetbereik temperatuur	0-50 °C
Nauwkeurigheid CO2	±50 ppm
Nauwkeurigheid temperatuur	±0,4 °C
WiFi-communicatie	2,4 GHz, max. vermogen <20 dBm (EIRP), BW 40 MHz
Hoofdfuncties	Bewaking van CO2, VOC, RV, TEMP via CONNECTAIR-platform; ventilatieregeling via relais en analoge uitgang 0-10 V
Bedrijfsmodi	MF1: Relais+Connectair; MF2: Uitgang 0-10V+Connectair; MF3: Uitgang 2-10V+Connectair; MF4: Controller Connectair
LED-display	Tweekleurig (MF1) of driekleurig (MF2-4) LED-diffuser voor weergave van het concentratieniveau
Kalibratie	Geïntegreerde autokalibratie (tot 2 weken); handmatige kalibratie mogelijk
Onderhoud	Regelmatige inspectie, stroom uitschakelen voor reiniging, ophoping van vuil vermijden
Vereiste installatie	Type X, aanbevolen hoogte 1,5-1,8 m, beschermd tegen waterspatten (IP30)
Elektrische aansluiting	Aansluitklemmen voor kabel min. 0,5 mm² / max. 1,5 mm² (voeding en relais); 0,25/1,0 mm² (analoge uitgang)
Recycling	Breng het apparaat naar een milieustraat of volg de lokale recyclinginstructies

Veelgestelde vragen - AirSens CO2 Soler & Palau

Waar moet de AirSens CO2-sensor worden geïnstalleerd?

Installeer de sensor beschermd tegen waterspatten (IP30), op een vlakke ondergrond, op een hoogte tussen 1,5 en 1,8 m. Vermijd direct zonlicht, nabijheid van een persoon, directe luchtstromen vanuit ramen, deuren of ventilatiesystemen.

Hoe verbind ik de AirSens CO2 met het WiFi-netwerk?

Download de CONNECTAIR-app, registreer u en selecteer het pictogram '+' om een apparaat toe te voegen. Volg de verbindingsstappen. U kunt ook een computer gebruiken door verbinding te maken met het WiFi-netwerk 'AIRSENS WIFI_XXXX' (wachtwoord 0000+4tekens) en http://10.10.10.1 te openen.

Wat te doen als de WiFi-verbinding mislukt?

Controleer of uw netwerk 2,4 GHz is. Als u het apparaat eerder met een ander netwerk hebt verbonden, reset dan de WiFi-antenne door gedurende 5 seconden op de knop (linkeronderhoek) te drukken en herhaal vervolgens de procedure.

Wat zijn de verschillende bedrijfsmodi?

De modi worden geconfigureerd via de microschakelaars SW1-4: MF1 (relais + Connectair), MF2 (uitgang 0-10V + Connectair), MF3 (uitgang 2-10V + Connectair), MF4 (controller Connectair). Zie de combinatietabel in de handleiding.

Hoe kalibreer ik de CO2-sensor handmatig?

Houd de knop (Fig.1) langer dan 10 seconden ingedrukt tot de lichtbalk groen knippert. Gedurende 10 minuten moet de ruimte leeg zijn, ramen open en/of ventilatie op maximum. Na 10 min stopt het knipperen en beschouwt de sensor 450 ppm.

Wat betekenen de LED's op de hoofdprint?

LED D17 rood: apparaat onder spanning; D16 rood knipperend: communicatiefout met de WiFi-antenne; D18 geel intermitterend (elke 60 s): communicatie met de antenne tot stand gebracht.

Hoe interpreteren we de kleuren van de LED-diffuser?

In modus MF1: groen = waarde lager dan ingestelde waarde, rood = hoger. In modi MF2-4: groen ≤800ppm/60%RV/21-25°C; oranje tussen 800-1200ppm/60-80%RV/18-21°C en 25-35°C; rood >1200ppm/>80%RV/<18°C of >35°C. Een speciale modus (SW4=ON) wijzigt de drempels: groen ≤950ppm, oranje 950-1350ppm, rood >1350ppm.

Wat is de meetnauwkeurigheid?

CO2: ±50 ppm; VOC: 100 ppm; relatieve vochtigheid: ±2 %; temperatuur: ±0,4 °C.

Hoe reset ik het apparaat?

Schakel de voeding uit, wacht minimaal 30 seconden en schakel vervolgens weer in. Dit reset de elektronische besturingskast.

Welk onderhoud is nodig?

Regelmatige inspectie is vereist om ophoping van vuil te voorkomen. Koppel het apparaat altijd los voor reiniging. De frequentie is afhankelijk van de gebruiksomstandigheden.

GEBRUIKSAANWIJZING AirSens CO2 Soler & Palau

Intelligent IAQ sensor met WIFIcommunicatie voor het monitoren van diverse concentraties middels het CONNECTAIR® platform (www.conectairapp.com). De diverse parameters worden continue middels een, relais en/of 0-10V analoge output uitgelezen.

Concentrations worden volgens CONNECTAIR:

Model CO2 VOC RH TEMP

AIRSENS IAQ XXX X

VEILIGHEID

De installmentie要去 worden uitgevoerd door een gekwalificeerde installerateur. Zorg ervoor dat de installmentie voldoet aan de mechanische en elektrische voorschriften van elk land. Eenmaal in gebruik genomen,要去 het apparaat voldoen aan de overeenkomstige richtlijnen.

Gebruik dit apparaat Niet in een explosieve of corrosieve omgeving.

Deze apparaat worden geschickt geacht voor toepassing in landen met een warm en vochtig klimaat, zoals worden gespecifieerd in de orm IEC 60721-2-1. Ook in andere landen mag hij toegepast worden.

Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en mensen met verminderde fysieke, sensorische of mentale capacititeiten of gebrek aan ervaring en kennis, mits zij de juiste supervisie of training hebben gekreten met betrekking tot het gebruik van het apparaat op een veilige manier, waaronder de gevaaren die ermee gepaard gaan. Kinderen mogen nicht met het apparaat spelen. De reiniging en het onderhoud die moeten worden uitgevoerd door de gebruiker, mogen nicht worden uitgevoerd door kinderen zonder toezicht.

INSTALLATIE

Het toestel要去 worden geinstalleerd in een droge omgeving (IP30), op een vlak oppervlak met behulp van de bevestigingspunten (zie Fig.3) en zaalen installmentatie type X vereisen. De aanbevolen hoogte voor de installmentie varieertussen 1,5 en 1,8m . Op zich beurt is het belangrijk om de installmentielocaties te selecteren waar er geen omstandigheden zich die meting konnen verstoren, zoalsplaatsen met direct zonlicht, te zich bij een bewoner, directe luchtstromen van ramen, deuren of ventilationsystemen.

De voorklep worden geopend met behulp van een gereedschap door op de tweed druksluitingen aan beiden uiteinden van de klep te drukken (zie Fig.4). Voor veriligheid redenen,要去en de kabels geklemd worden aan de support zoals in Fig.5. In geval van een installmentie waar bij de bedrading oppervlakkig worden verplaatst,要去eache worden ondergebracht in een beschemend IP4X-kwaliteitskanaal dat is geklassificerd als "kanalen met toegangsklep die alleen met gereedschap hunnen worden geopend" volgens UNE-EN 50.085-1.

Voorzie de vaste bedrangingsinstallatie van een extern beveiligings- en stop/ run-systemeem.

INBEDRIJFSTELLING

WIFI-networkverbinding (via CONNECTAIR®-app)

Om verbinding te makeen met een WIFI-network binnen het bereik van de apparatuur enrechtstreeksaar het CONNECTAIR®-platform te gaan, volgt u de onderstaande stappen:

1. Download de CONNECTAIR®-app met behulp van de onderstaande QR-code.

1. Meld je aan

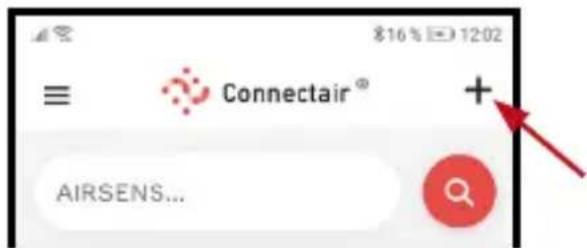

2. Volg de stappen nadat u het pictogram "+" op het hoofdschem hebt geseleeteerd:

WIFI network connectie (via computer)

Om een WIFI network aan te sluiten en zo direct maar het CONNECTAIR® platforme gaan, volg de volgende stappen:

1. Zet het AIRSENS WIFI apparatus aan. De rode D17 LED van de hoofdprintplaat waar branden.
2. Verbind uw apparaat (smartphone, tablet, computer) met het WIFI-network dat door het AIRSENS WIFI-apparaat worden gezengereerd. Afhankelijk van het gebruikte apparaat is het nodig om het 4G/5G mobiele network te deactiveren.
3. Zoek het beschikbare WIFInetwork in het menu van je apparaat en selecteer: a. Network: AIRSENS + 4 karakters (Ex.: AIRSENS_47b1) b. Password: 0000 + 4 karakters getoond in de naam van het network (Ex.: 000047b1)
4. Eenmaal verbonden(1), open de browser op je apparaat en enter het IP adress (http://10.10.10.1) en volg de instructies op het scherm. Middels deze interface, zal de AIRSENS WIFI gekoppeld worden aan het vaste WIFI netwerk (dat要去 2,4 GHz় in de geplaatste producten.
5. Benader www.connectairapp.com en registreer volgens de instructies op het scherm. [2]
6. Wanneer de registratie is gelukt,kest u de unit middels het registratie nummer toewijzen.Dit nummer vindt u op de voorste afdekplaat en op de Printplaat (PCB) [SERIE NUMMER]. met tien cijfers, die u op de achechterkant van het deksel vindt, door de QR-code te scannen of op de print plaat.
   (1) Wanner er een fout melding is bij het verbinding maken, dan is het WIFI netwerk van het apparaat nog zeker 1 uwr zichtaar. Probeer het nogmaals.
   (2) In het geval dat het 4G/5G mobiele network is uitgeschakeld, activeer dan om het web-siteadres te+kunnen invoeren.

BELANGRIJK: Als er veel AIRSENS WIFI-apparaten binnen hetzelfde bereik়, voer dan een verbindingsprocedure met het WIFI-network op een gespreide en individuele manier per apparaat UIT.

Als u het AIRSENS WIFI-apparaat wilt koppelen aan een新模式 WIFI-network, als het al aan een ander is gekoppeld,要去 u eerst de WIFI-antenne resetten door de knop in de linkerbenedenhoek 5 seconden ingedrukt te houden (zie Afb.1). Volg dan de hierboven beschreiben stappen.

Bedrijfsmodi (zie Fig. 2)

MF1: Relais + Connectair (lezing) - [SW1-4=OFF]

Relais instelbaar met potentiometer P1. Fabriekswaarden: 1200 ppm / 73%HR / 30°C

MF2: Analoge uitgang 0-10 Vdc + Connectair (lezing) - [SW1=ON, SW2-4=OFF]
Analoge uitgang 0-10 Vdc instelbaar met potentiometer P1. Fabriekswaarden: 1200 ppm / 73%HR / 30°C

MF3: Analoge uitgang 2-10 Vdc + Connectair (lezing) - [SW1-2=ON, SW3-4=OFF]
Analoge uitgang 2-10 Vdc instelbaar met potentiometer P1. Fabriekswaarden: 1200 ppm / 73%HR / 30°C

Toegang tot het lezen, bewerken en communicatoren van bedrijfsparameters via Connectair. Analoog relais en signaal ingeschakeld. Fabriekswaarden: 1200 ppm / 73%HR / 30°C

Opmerking: Met een combinatie van andere microschakelaars dan die zich be-schreiben, is de Lichtgeleider uitgeschakeld en zich de digitale/analoge uitgangen Niet operationeel.

AIRSENS WIFI-apparaten haben twee groepen met LED's. Drie op de hoofdprintplaat en nog eens vier op de WIFI-antenne (zie Fig.1).

Locatie LED Kleur Beschrijving
Main PCB board	D17 Rood Aan: Apparaat hebft spanning
	D16 Rood Flikkeren: Proberen om communicatie tot stand te brengen met de WIFI-antenne zondersucces
	D18 Geel Knipperend: Elke 60 seconden aan geeft communicatie met een gevestigde antenna aan
WIFI antenna	Van links maarchts	Groen Aan: Voeding antene
		Rood Aan: Gekoppelde WIFIaar geen internetverbinding Langzaam knipperend: Reset om weitere WIFI geactiveerd te configureren Snel knipperend: Fabrieksreset geactiveerd
		Oranje Aan: apparaat met eigencwiFi (AIRSENS_WIFI_XXXX) om verbinding te makeen met een mobiel apparaat en verbinding te makeen met wifi binnen het bereik Knipperend: er worden informatie waar CONNECTAIR®
		Oranje Aan: Fout bij lezen van apparaat-ID Snel knipperend: informatie op het moederbord

Led-diffuser

Weergave van concentratieniveau in real time. In bedrijfsmodus 1 is de verlichting tweekleurig verwijl in modi 2, 3 en 4 de verlichting driekleurig is.

Relais + Connectair (lezing) - [SW1-4=OFF]

Groen: Waarde onder ingestelde waarde

Rood: Waarde boven ingestelde waarde

Overige modi

Groen: ≤ 800 ppm / ≤ 60% HR / 21-25°C

Oranje: 800 - 1200 ppm / 60 - 80%HR / 18-21 °C en 25-35°C

Rood: > 1200ppm / > 80%HR / <18°C en >35°C

Speciale limieten zijn möglich in te stellen, in de LED diffuser, voor extreme omstandigheden. Wanner de AIRSENS is geinstalleerd, in een om geving met constant hoge concentraties. Deze speciale modus worden geactiveerd met SW4=ON.

Nieuwe kleuren, bij limieten

Groen: ≤slant 950ppm

Oranje: 950 - 1350ppm

Rood: > 1350ppm

KALIBRATIE / RESET

Automatische kalibratie

AIRSENS intelligente IAQ-sensor bevat een zelfkalibratie-algoritme dat aanpassing aan de omgeving möglichk maakt. Deze aanpassing kan twee weken worden verlangd totdat de meting is verfijnd, en er kuren perioden zich met LED-diffusor in rood. Gedurende deutsche periode is het noozakelijk om de apparatuur ingeschakeld te houden om het zelfkalibratieproces Niet te onderbreken.

Handmatige kalibratie AIRSENS CO2

Voor die situations waar automatische kalibratie een belemmering is, kan een geforceerde handmatige kalibratie worden uitgevoerd. Om dit te doeen, drukt u langer dan 10 seconden op de knop (zie afb.1) totdat de Lichtindicator met:tussenpozen groen knippert. Tijdens de volgende 10 minuteu flitsen is het essentieel dat er geen bewoning is in de ruimte, ramen open blijven en/of het ventilatiesysteme op maximale prestatie staat om de best mogelijk CO2-concentratie te verkrijgen. Na 10 minutes stopt de Lichtindicator met knipperen en za de AIRSENS CO2 aannemen dat het CO2-niveau op dat moment 450ppm is.

Reset

De handmatige manier om een reset uit te voeren, is om de spanning te verwijderen, minstens 30 seconde te wachten en de elektronische controller opnieuw te voeden.

TECHNISCHE GEGEVENS

Voedingsspanning 100-240Vac - 50/60Hz

Maximumverbruik. 1,0W

Maximumstroom. 0,01A

Uitgang. 0-10Vdc, 2-10Vdc, maximumstroom 20mA

Relais NC .3A - 250Vac

Relais NO 3A - 250Vac

WIFI kenmerken:

Frequentie 2,4GHz

Max. power.<20dBm (EIRP)

BW 40MHz

Elektrische aansluiting:

Alle gebruekte kabels要去en voldoen aan de IEC 60.227.

5 x terminals, voeding en relais............Kabel min. 0,5 mm² / Kabel max. 1,5 mm²

Schroef M3 en klem 0,5 Nm

2 x terminals, analoge uitgang .........Kabel min. 0,25 mm²/ Kabel max. 1,0 mm²

Schroef M2 en klem 0,3 Nm

Opmerking: Hetzelfde gereedschap kan voor beiden terminaltypes worden gezruikt

Meetbereik:

CO2. 450-2000ppm

VOC. 450-2000ppm (relatief CO2-equivalent)

RH. 45-100%

TEMP 0-50°C

Precisie:

C02. ±50ppm

VOC. 100ppm

RH. 2%

T. ±0,4°C

Warm-up tijd:

C02. 1 minut

VOC. 5 minuten (relatieve referentie)

RH/T. 30 seconden

Luchtvochtigkeit van de omgeving ....10-95% zonder condensatie

Afm. behuizing [h x b x d]………89 x 122 x 26 mm

MILIEUGEGEVENS

Omgveingstemperatuur. 0-50°C

Classificatie omhulling .IP30

Verontreinigingsgraad 2

Gewicht 150g

ONDERHOUD

Controleer voordat u de controller gebruikt of deze is losgekoppeld van het netwerk, ook al is deze al gestopt en kan niemand hem startenijdens de interventie.

Een regelmatige inspectie van het apparaat isoodzakelijk. De frequentie van het apparaat moet in functie van de werkomstandigheden zich om de oopenhoping van vuil te voorkomen dat risico's zou konnen inhouden en de levensduur ervan aanzienlijk zou verkorten.

Bij alle onderhoudswerkzaamheden要去en de veiligheidsvoorschriften die in elk land gelden in acht worden genomen.

BUITENGEBRUIKSTELLING EN RECYCLAGE

De regelgeving van de EG en once verplichtingen t.o.v. de komende generations verplichten ons materialen te recycleren. Wij verzoeken u dringend de verpakkingsresten in de overeenkomstige recyclagecontainer te deponeren. Als uw apparaat ook van dit symbool is voorzien, wilt u het dan afvoeren bij een milieustraat, wonneer het Niet meer te make n is.

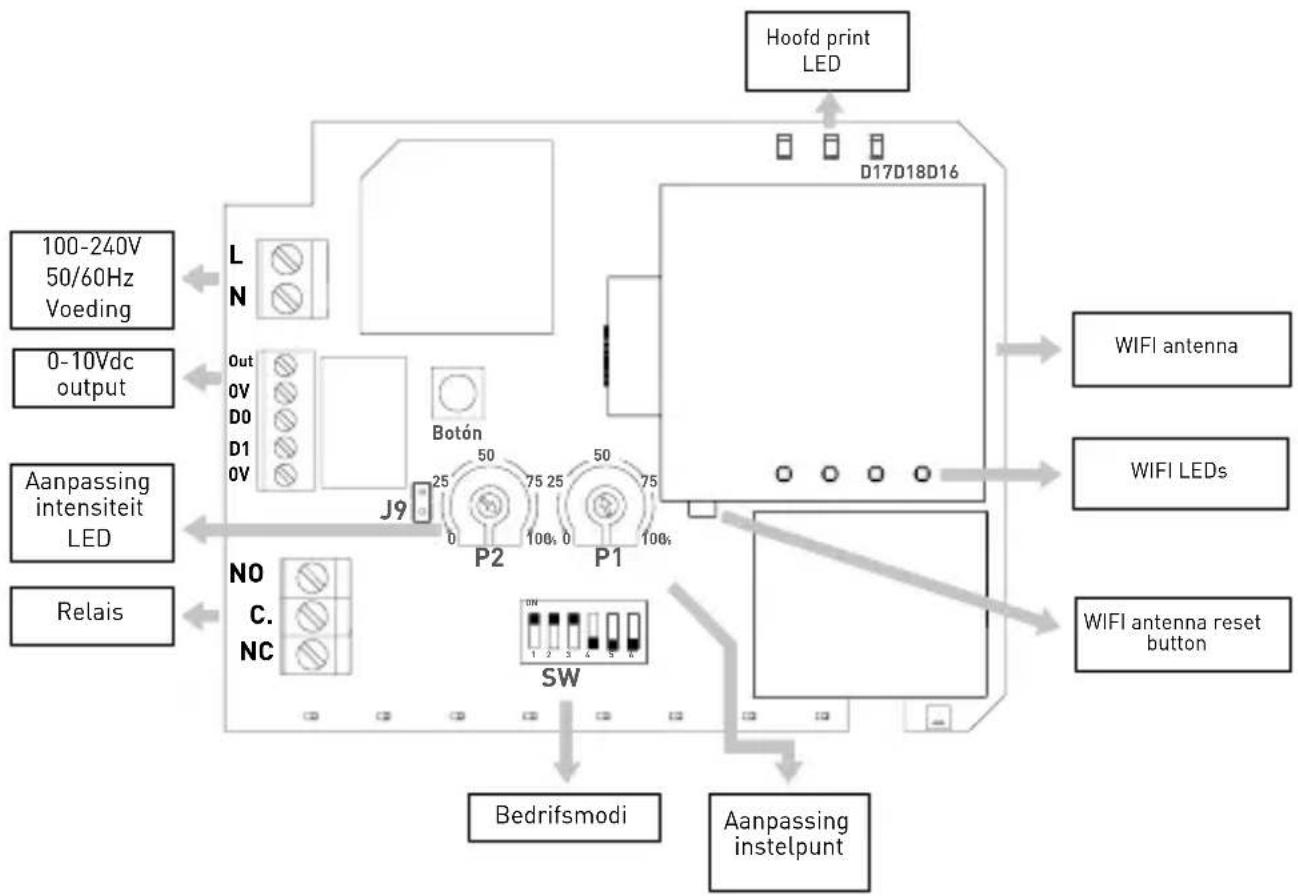

Fig. 1: Elektronischeplaat

Fig. 2: Bedrijfsmodi

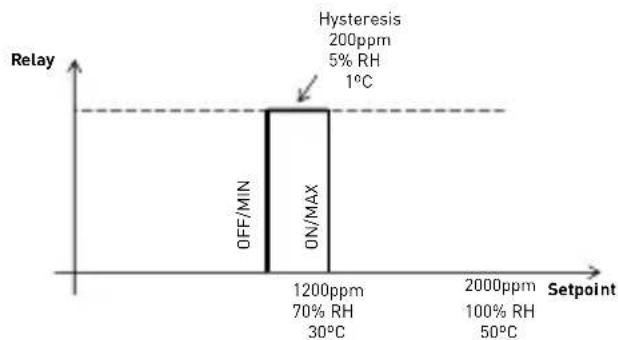

MF1: Relais + Connectair (lezing)

Relais instelbaar met potentiometer P1

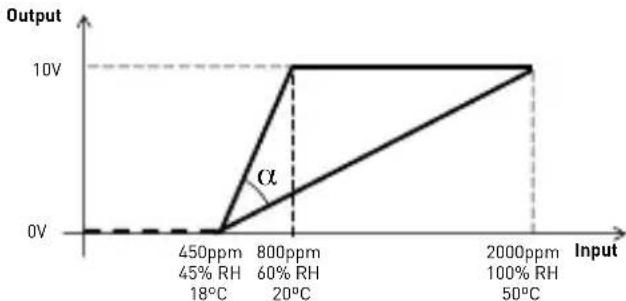

MF2: Uitgang 0-10Vdc + Connectair (lezing)

Instelbare -hoek met potentiometer P1

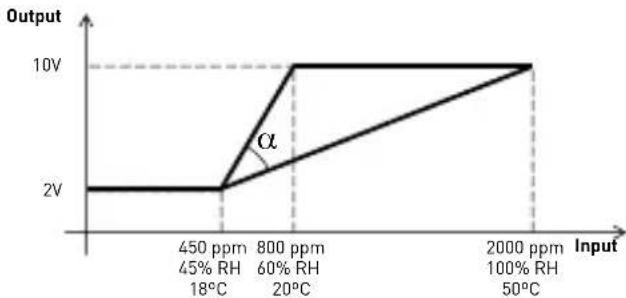

MF3: Uitgang 2 -10Vdc + Connectair (lezing)

Instelbare -hoek met potentiometer P1

MF4: Controle Connectair

Toegang tot alle bedieningsmodi en parameters via externe Connectair-besturing.

Opmerking: Met een combinatie van andere microschakelaars dan die zich beschreiben, is delichtgeleider uitgeschakeld en zich de digitale/analoge uitgangen Niet operationeel.

Analoge uitgangsconfiguratie

Afhankelijk van de configuratie van SW5 en SW6 können we de volgende versies verzrijgen:

CO2-verse (standaard)

[SW5-SW6=OFF]

VOC-versie
