Tipo di prodotto	Regolatore di ventilazione (variatore di velocità elettronico)
Marca	Soler & Palau
Modello	REB5
Alimentazione	230 V ±10% / 240 V ±6%, 50/60 Hz
Corrente massima	5 A
Corrente massima transitoria	8 A
Fusibile	0,2 - 5,0 A (tipo F, 8 A)
Temperatura ambiente massima	35 °C
Classe di protezione	Classe I
Grado di protezione	IP54
Interruttore	Accensione/Spegnimento luminoso
Modalità di avviamento	Veloce (8-10 s alla massima velocità) e Normale
Collegamento elettrico	Morsettiera (L, N, L1, N, N, Pe, P)
Montaggio	A parete con pressacavi verso il basso
Manutenzione	Pulizia con panno asciutto o leggermente umido (nessun liquido all'interno)
Sicurezza	Installazione da parte di personale qualificato, messa a terra obbligatoria
Pezzi di ricambio	Fusibile di ricambio (stesso tipo e valore)
Garanzia	Rete ufficiale S&P, annullata in caso di manipolazione non autorizzata
Riciclaggio	Smaltire l'apparecchio in un centro di raccolta, riciclare l'imballaggio
Peso (stimato)	Circa 0,5 kg
Dimensioni (stimate)	Circa 150 x 100 x 70 mm

Domande frequenti - REB5 Soler & Palau

Come installare il regolatore REB5 ?

L'installazione deve essere effettuata da personale qualificato. Montare la scatola a parete con i pressacavi verso il basso. Collegare l'alimentazione, il motore e la terra alla morsettiera secondo lo schema del manuale. Assicurarsi che l'interruttore sia in posizione OFF prima di qualsiasi collegamento.

Come regolare la velocità minima del motore ?

Posizionare il potenziometro esterno sulla posizione minima, quindi utilizzare un cacciavite in plastica per regolare il potenziometro interno (fig. 4) finché il motore gira lentamente e in modo stabile.

Cosa fare se il motore non si avvia ?

Verificare prima che l'alimentazione sia presente e che il fusibile non sia saltato. Assicurarsi che il motore sia compatibile con il variatore (tensione e corrente). Se il problema persiste, contattare il servizio post-vendita S&P.

Come scegliere tra avviamento veloce e normale ?

La modalità di avviamento si seleziona tramite un ponticello sul circuito stampato (fig. 5). L'avviamento veloce (posizione A) fa girare il motore alla massima velocità per 8-10 secondi e poi torna al setpoint. L'avviamento normale (posizione B) avvia direttamente alla velocità richiesta. Utilizzare la modalità veloce per motori che richiedono una coppia di avviamento elevata.

Posso usare questo variatore con qualsiasi motore monofase ?

No, il variatore è progettato per motori monofase a variazione di tensione. Verificare che la tensione e la corrente nominale del motore non superino le caratteristiche del REB5 (230 V, 5 A max). I motori con avvolgimento ausiliario (tipo condensatore) sono generalmente compatibili.

Qual è la procedura di sostituzione del fusibile ?

Spegnere l'alimentazione elettrica. Aprire la scatola e localizzare il portafusibile. Sostituire il fusibile con un modello identico (tipo F, valore indicato sull'apparecchio). Richiudere la scatola e riaccendere. Utilizzare sempre un fusibile dello stesso calibro.

Come pulire il variatore ?

Scollegare il variatore dalla rete. Utilizzare un panno asciutto o leggermente umido (solo acqua). Non utilizzare mai solventi o prodotti aggressivi. Assicurarsi che nessun liquido penetri all'interno. Ricollegare solo quando l'apparecchio è completamente asciutto.

Cosa significa la spia luminosa sull'interruttore ?

La spia luminosa integrata nell'interruttore indica che il variatore è sotto tensione e che l'interruttore è in posizione Acceso. Permette di visualizzare rapidamente lo stato di funzionamento dell'apparecchio.

Questo variatore è compatibile con un'installazione all'aperto ?

Sì, il grado di protezione IP54 lo rende adatto per uso esterno o in ambienti umidi, a condizione che sia montato con i pressacavi verso il basso e che i cavi siano correttamente sigillati. Evitare comunque l'esposizione diretta alle intemperie.

Dove trovare i pezzi di ricambio e il servizio post-vendita ?

I pezzi di ricambio (fusibili, ecc.) sono disponibili presso la rete ufficiale S&P. Per qualsiasi assistenza tecnica, contattare il proprio distributore abituale o consultare il sito www.solerpalau.com per individuare il servizio post-vendita più vicino.

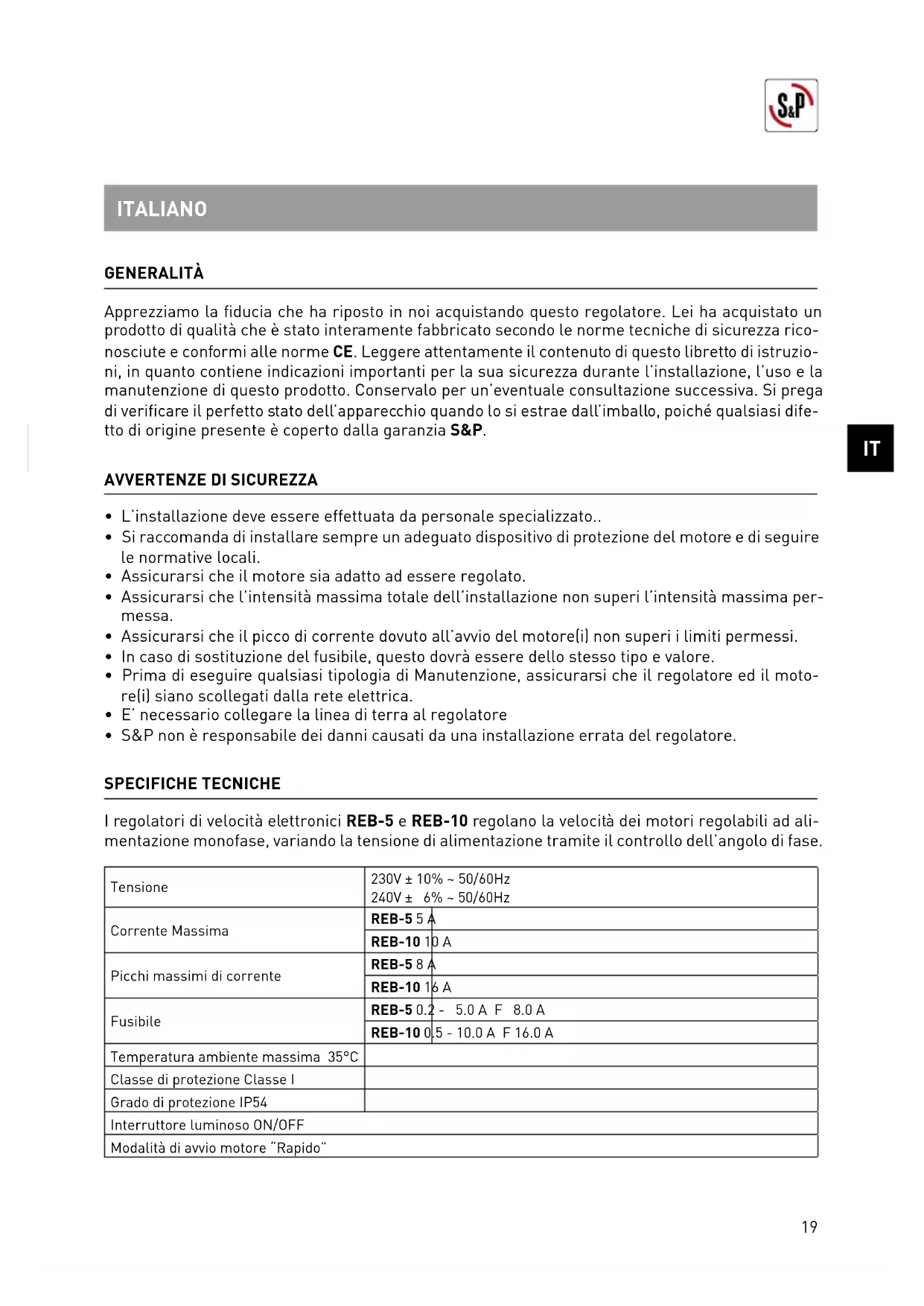

MANUALE UTENTE REB5 Soler & Palau

Apprezziamo la fiducia che ha riposto in noi acquistando questo regolatore. Lei ha acquistato un prodotto di qualità che è stato interamente fabbricato secondo le norme tecniche di sicurezza riconosciute e conformi alle norme CE. Leggere attentamente il contenuto di questo libretto di istruzioni, in quanto contiene indicazioni importanti per la sua sicurezza durante l'installazione, l'uso e la manutenzione di questo prodotto. Conservalo per un'eventuale consultazione successiva. Si prega di verificare il perfetto stato dell'apparecchio quando lo si estrae dall'imballo, poiché qualsiasi difetto di origine presente è coperto dalla garanzia S&P.

AVVERTENZE DI SICUREZZA

• L'installazione deve essere effettuata da personale specializzato..
• Si raccomanda di installare sempre un adeguato dispositivo di protezione del motore e di seguire le normative locali.
• Assicurarsi che il motore sia adatto ad essere regolato.
• Assicurarsi che l'intensità massima totale dell'installazione non superi l'intensità massima per-messa.
• Assicurarsi che il picco di corrente dovuto all'avvio del motore(i) non superi i limiti permessi.
• In caso di sostituzione del fusibile, questo dovrà essere dello stesso tipo e valore.
• Prima di eseguire qualsiasi tipologia di Manutenzione, assicurarsi che il regolatore ed il motore(i) siano scollegati dalla rete elettrica.
• E' necessario collegare la linea di terra al regolatore
• S&P non è responsabile dei danni causati da una installazione errata del regolatore.

SPECIFICHE TECNICHE

I regolatori di velocità elettronici REB-5 e REB-10 regolano la velocità dei motori regolabili ad alimentazione monofase, variando la tensione di alimentazione tramite il controllo dell'angolo di fase.

Tensione	230V ± 10% ~ 50/60Hz240V ± 6% ~ 50/60Hz
Corrente Massima	REB-5 5 A
	REB-10 10 A
Picchi massimi di corrente	REB-5 8 A
	REB-10 16 A
Fusibile	REB-5 0.2 - 5.0 A F 8.0 A
	REB-10 0.5 - 10.0 A F 16.0 A
Temperatura ambiente massima 35°C
Classe di protezione Classe I
Grado di protezione IP54
Interruttore luminoso ON/OFF
Modalità di avvio motore “Rapido”

MONTAGGIO

1. Verificare che l'interruttore luminoso ON / OFF sia in posizione OFF (0).
2. Assicurarsi della posizione corretta di montaggio, così come indicato nella Fig. 1.
3. Rimuovere la copertura della scatola svitando le quattro viti. Attenzione, il potenziometro è collegato al circuito stampato mediante due cavi.
4. Marcare e praticare 4 fori nella parete, secondo le dimensioni indicate nella Fig. 2.
5. Fissare il regolatore tramite i 4 tasselli e le 4 viti fornite col regolatore.

CONNESSIONE

Collegare i cavi di alimentazione, motore e terra, di sezione adeguata (Fig. 3).

L - N Alimentazione 230V ± 10% ~ 50/60Hz / 240V ± 6% ~ 50/60Hz
L1 - N	Uscita senza regolazione a 230V ± 10% ~ 50/60Hz / 240V ± 6% ~ 50/60Hz per collegare una lampada / valvola, etc. (Questa uscita si deriva dopo l'interruttore e il fusibile)
N - x	Regolazione Motore(i)
Pe	Connessione a terra
P

REGOLAZIONE E AVVIO DEL MOTORE

• Ruotare il comando del controllo della velocità alla posizione minima e azionare il regolatore.
• Con un cacciavite in plastica, ruotare il potenziometro interno fino a quando il motore non gira delicatamente. (Fig. 4)

• Questo regolatore dispone di due modalità di avvio per il motore, che vengono selezionate internamente posizionando o rimuovendo il ponte indicato nella Figura 5.

• Avvio "Rapido" (Figura 5.A): il motore parte alla velocità massima per 8-10 secondi. Successivamente, la velocità del motore viene regolata automaticamente in base alla posizione del comando del controllo della velocità.

• Avvio “Normale” (Figura 5.B): il motore viene avviato direttamente in base alla posizione del comando.

Una volta regolato, chiudere la cassa e verificare che l'installazione funzioni correttamente come indicato di seguito:

• Fate raffreddare il motore.
• Ruotare il comando del controllo della velocità alla posizione minima.
• Accendere il regolatore e se il motore si avvia, il regolatore è ben installato.

MANUTENZIONE

• Prima di effettuare qualsiasi tipo di movimentazione o manutenzione, assicurarsi che il regolatore e il motore siano scollegati dalla rete elettrica.
• In condizioni normali, i regolatori non richiedono manutenzione.
• Si si sporca, pulire con un panno asciutto o leggermente inumidito con acqua, non utilizzare prodotti aggressivi.
• Fare attenzione a non immettere liquidi nel regolatore.
• Ricollegare il controller alla corrente quando è completamente asciutto.

ASSISTENZA TECNICA

Al verificarsi di un'eventuale anomalia dell'unità, Vi preghiamo di mettervi in contatto con il punto vendita della rete S&P, dove avete eseguito l'acquisto e dove sarete debitamente assistiti. Qualsiasi manipolazione eseguita da personale non qualificato e non autorizzato dalla S&P fa decadere la garanzia.

Per chiarire ogni dubbio sui prodotti S&P, contatta la Rete del Servizio Post Vendita se si trova in territorio spagnolo, o il tuo abituale distributore nel resto del mondo. Per la sua localizzazione è possibile consultare la pagina WEB: www.solerpalau.com

STOCCAGGIO E RICICLAGGIO

La normativa CEE e l'impegno che tutti dobbiamo prenderci nei confronti delle future generazioni rendono obbligatorio il riciclaggio dei materiali; si prega perciò di non dimenticare di depositare tutti gli elementi dell'imballaggio nei relativi contenitori per il riciclaggio. Se il tuo apparecchio è etichettato con questo simbolo, non dimenticare di portare l'apparecchio al centro di raccolta rifiuti più vicino che provvederà al corretto smaltimento.

S&P si riserva il diritto di modificare il prodotto senza preavviso.
