BEDIENUNGSANLEITUNG CADS FLEXEO 210 Soler & Palau

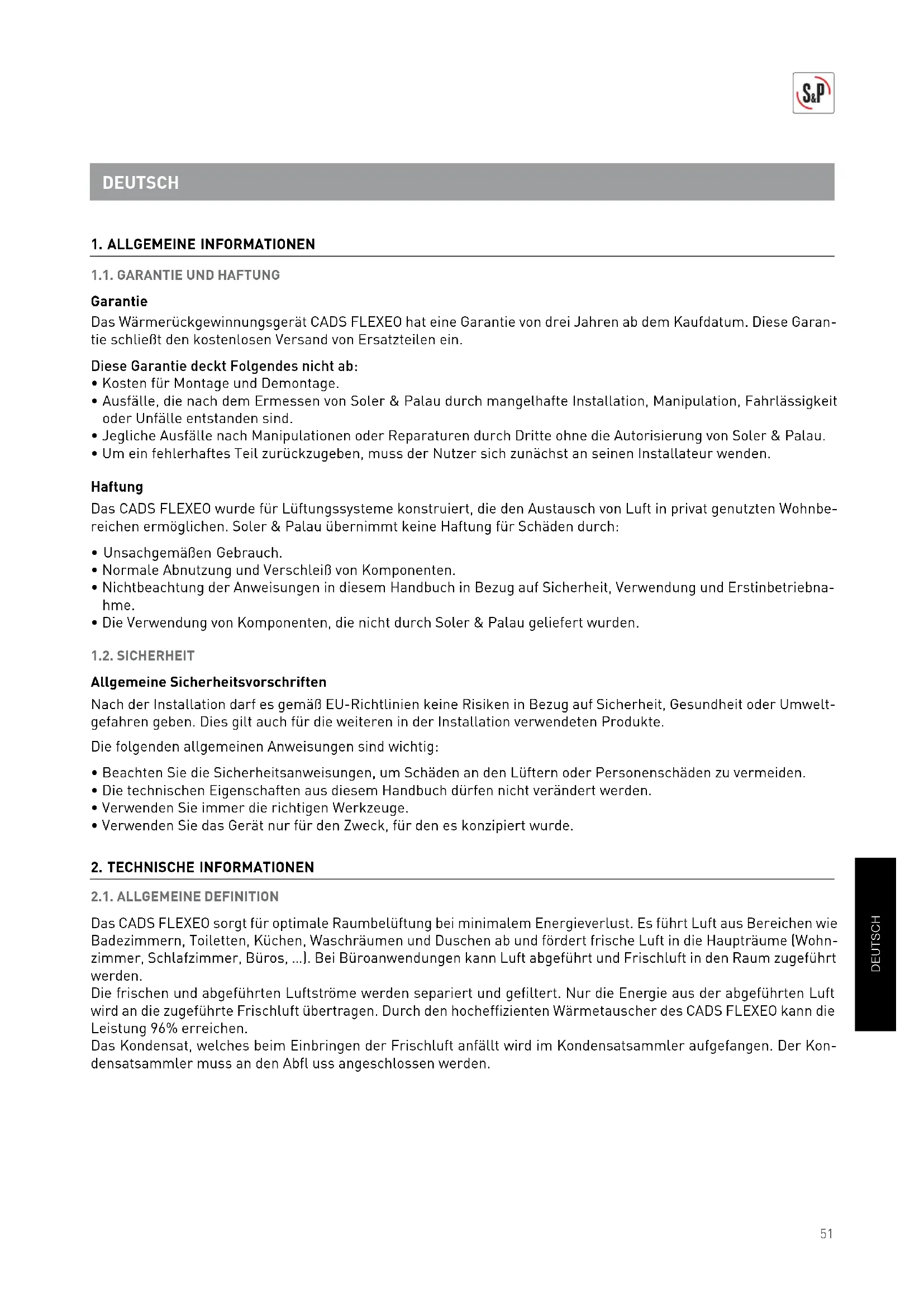

1.1. GARANTIE UND HAFTUNG

Garantie

Das Wärmerückgewinnungsgerät CADS FLEXEO hat eine Garantie von drei Jahren ab dem Kaufdatum. Diese Garantie schließt den kostenlosen Versand von Ersatzteilen ein.

Diese Garantie deckt Folgendes nicht ab:

• Kosten für Montage und Demontage.
• Ausfälle, die nach dem Ermessen von Soler & Palau durch mangelhafte Installation, Manipulation, Fahrlässigkeit oder Unfälle entstanden sind.
• Jegliche Ausfälle nach Manipulationen oder Reparaturen durch Dritte ohne die Autorisierung von Soler & Palau.
• Um ein fehlerhaftes Teil zurückzugeben, muss der Nutzer sich zunächst an seinen Installateur wenden.

Haftung

Das CADS FLEXEO wurde für Lüftungssysteme konstruiert, die den Austausch von Luft in privat genutzten Wohnbereichen ermöglichen. Soler & Palau übernimmt keine Haftung für Schäden durch:

• Unsachgemäßen Gebrauch.
• Normale Abnutzung und Verschleiß von Komponenten.
• Nichtbeachtung der Anweisungen in diesem Handbuch in Bezug auf Sicherheit, Verwendung und Erstinbetriebnahme.
  • Die Verwendung von Komponenten, die nicht durch Soler & Palau geliefert wurden.

1.2. SICHERHEIT

Allgemeine Sicherheitsvorschriften

Nach der Installation darf es gemäß EU-Richtlinien keine Risiken in Bezug auf Sicherheit, Gesundheit oder Umweltgefahren geben. Dies gilt auch für die weiteren in der Installation verwendeten Produkte.

Die folgenden allgemeinen Anweisungen sind wichtig:

• Beachten Sie die Sicherheitsanweisungen, um Schäden an den Lüftern oder Personenschäden zu vermeiden.
  • Die technischen Eigenschaften aus diesem Handbuch dürfen nicht verändert werden.
• Verwenden Sie immer die richtigen Werkzeuge.
• Verwenden Sie das Gerät nur für den Zweck, für den es konzipiert wurde.

2. TECHNISCHE INFORMATIONEN

2.1. ALLGEMEINE DEFINITION

Das CADS FLEXEO sorgt für optimale Raumbelüftung bei minimalem Energieverlust. Es führt Luft aus Bereichen wie Badezimmern, Toiletten, Küchen, Waschräumen und Duschen ab und fördert frische Luft in die Haupträume (Wohnzimmer, Schlafzimmer, Büros, ...). Bei Büroanwendungen kann Luft abgeführt und Frischluft in den Raum zugeführt werden.

Die frischen und abgeführten Luftströme werden separiert und gefiltert. Nur die Energie aus der abgeführten Luft wird an die zugeführte Frischluft übertragen. Durch den hocheffizienten Wärmetauscher des CADS FLEXEO kann die Leistung 96% erreichen.

Das Kondensat, welches beim Einbringen der Frischluft anfällt wird im Kondensatsammler aufgefangen. Der Kondensatsammler muss an den Abfluss angeschlossen werden.

2.2. BESCHREIBUNG DES CADS FLEXEO

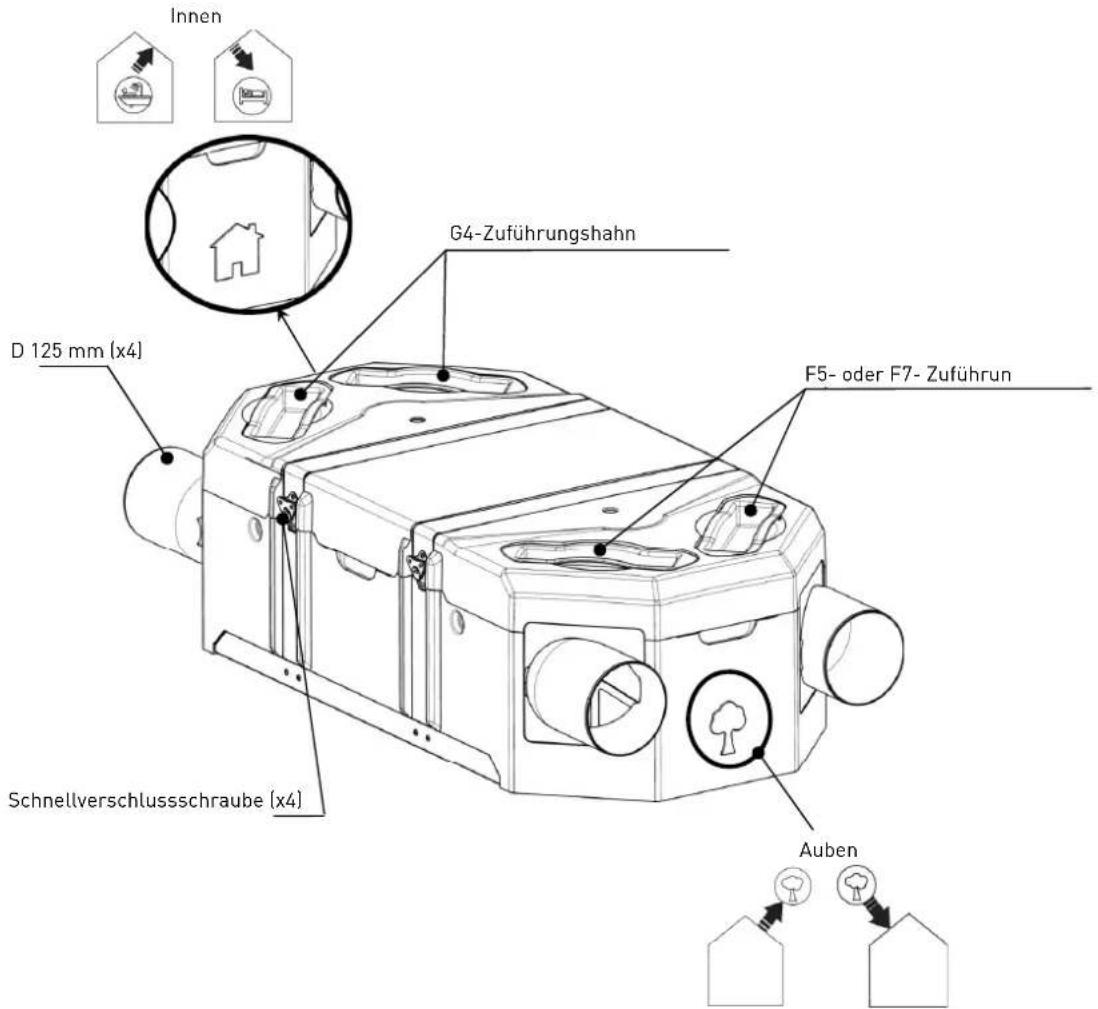

Innen G4-Zuführungshahn D 125 mm (x4) F5- oder F7- Zuführung Schnellverschlussschraube (x4) Auben

Neuer Frischlufteinlass:

An diesen Stutzen wird der Außenlufteinlass angeschlossen. Der Frischlufteinlass für Wand oder Dach muss mit ausreichendem Abstand von verschmutzten Bereichen (Bäume, Schornstein, Straßen, ...) positioniert werden.

Die Leitung muss thermisch isoliert und abgedichtet werden, um eine Kondensation auf der Außenseite und im Inneren der Leitung zu verhindern.

Einleitung von Frischluft in das Gebäude:

An diesen Stutzen wird die Lufteinlassleitung in das Gebäude angeschlossen. Um Wärmeverluste zu vermeiden, wird empfohlen, isolierte Leitungen zu verwenden und an das erwärmte Volumen anzupassen.

Luftabzug aus dem Gebäude:

An diesen Stutzen wird die Luftauslassleitung aus dem Gebäude angeschlossen. Um Wärmeverluste zu vermeiden und die Leistung der Anlage zu optimieren, wird empfohlen, isolierte Leitungen zu verwenden und diese an das erwärmte Volumen anzupassen.

Auslass von Abluft:

An diesen Stutzen wird die Auslassleitung ins Freie angeschlossen.

Die Leitung muss thermisch isoliert und abgedichtet werden, um eine Kondensation auf der Außenseite und im Inneren der Leitung zu verhindern.

2.3. ABMESSUNGEN

Gewicht: 11 kg

3. INSTALLATION

3.1. ALLGEMEINE ANFORDERUNGEN

• In dieser Anleitung werden nur die Einbaumöglichkeiten beschrieben.
  • Die Installationsanweisungen sind mit oder ohne Bypass verfügbar.
• Die Räume des Hauses sollten bei der Montage des CADS FLEXEO erwärmt sein. Andernfalls muss die kondensatablaufvorrichtung unbedingt isoliert werden.
• Die Leitungen müssen isoliert sein und passgenau verbunden werden. Die Isolierung muss den Stutzen wie unten gezeigt komplett abdecken.

Uninsolierte

Leitung

Isolierte

Leitung

Isolierte

Leitung

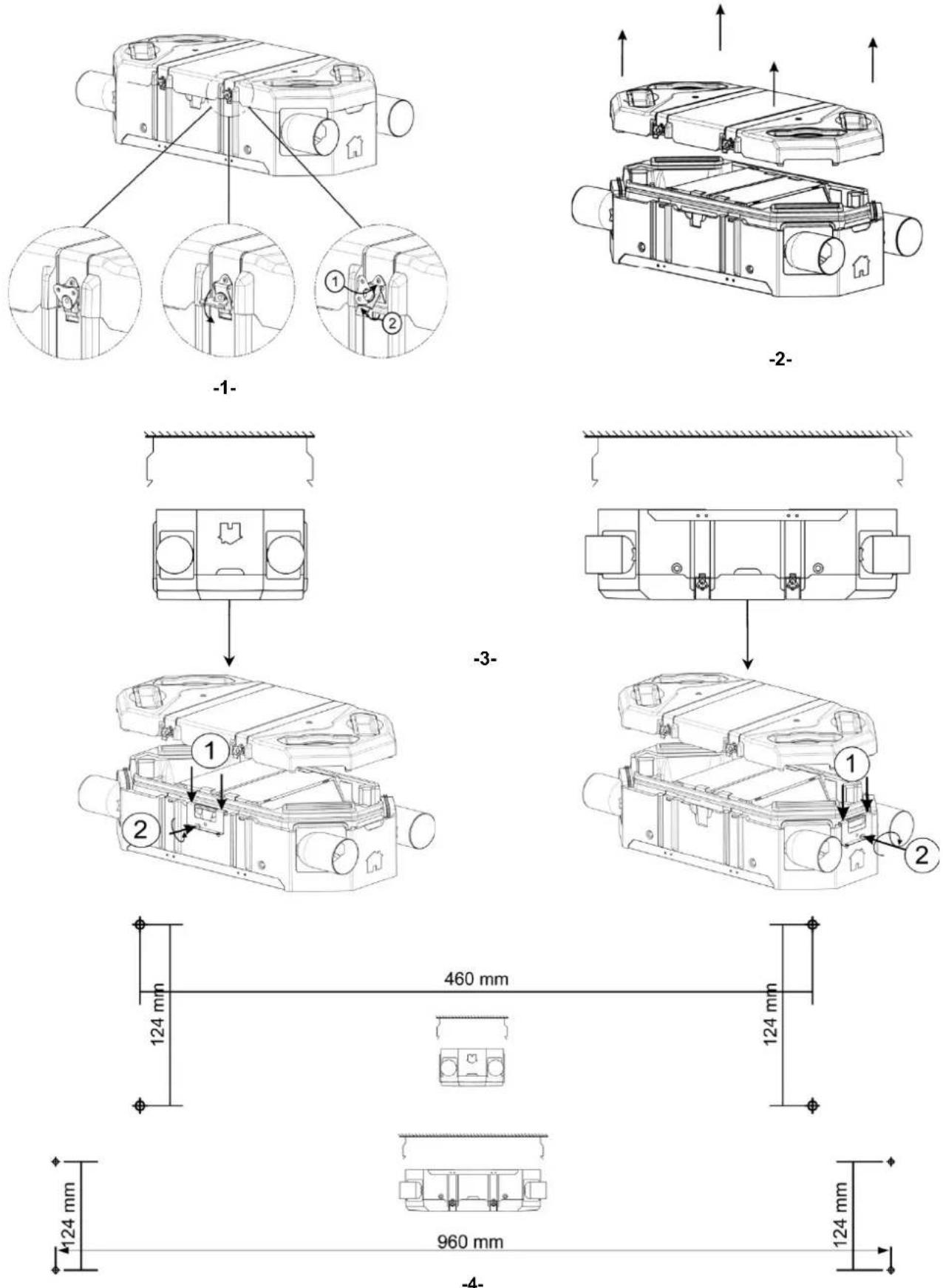

3.2. FESTSETZUNG

Verwenden Sie die Schablone auf die Verpackung gedruckt

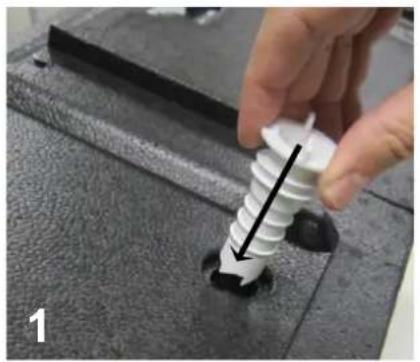

3.3. INSTALLATION UND ANSCHLUSS DER ABLAUFVORRICHTUNG:

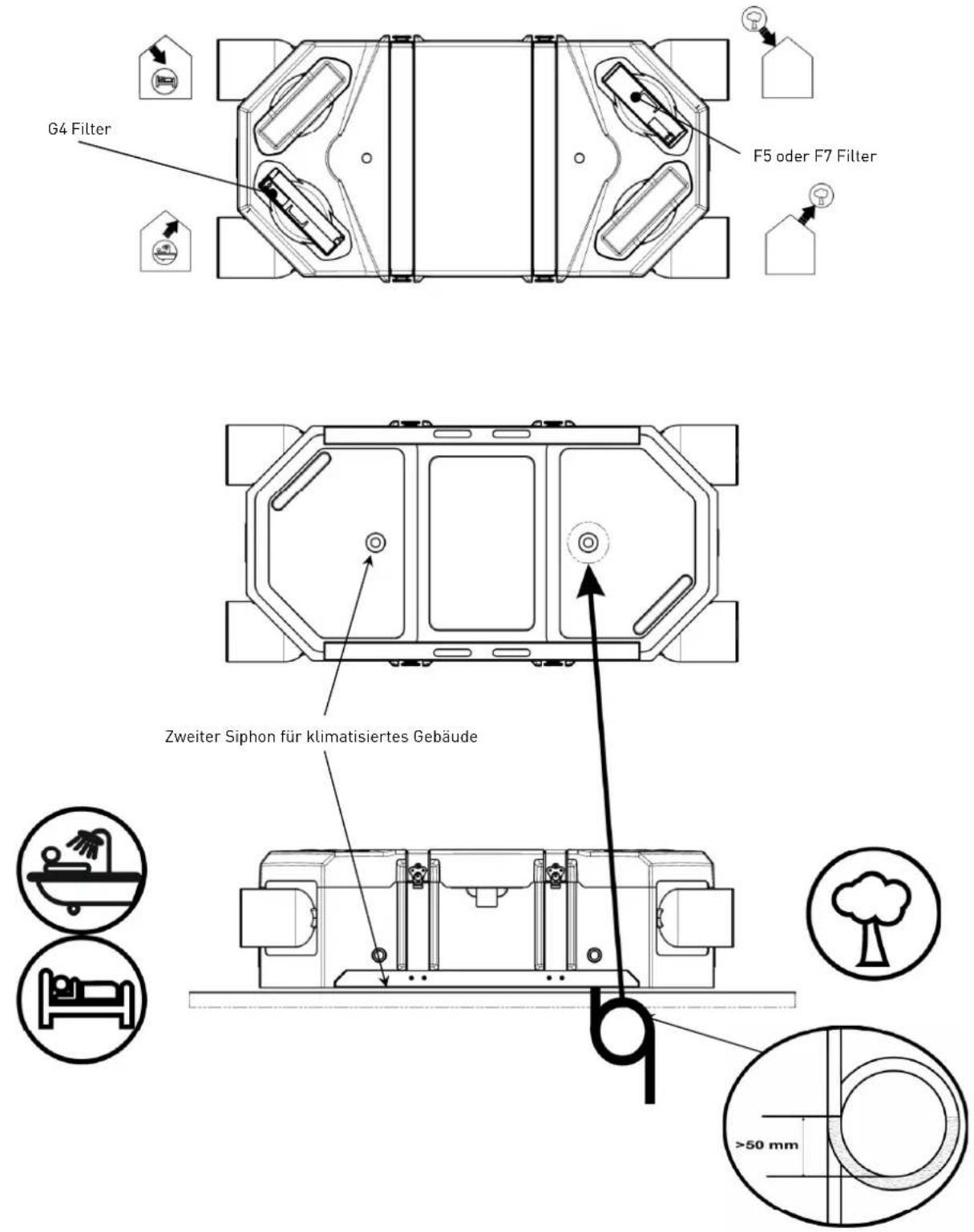

Zweiter Siphon für klimatisiertes Gebäude G4 Filter F5 oder F7 Filter >50 mm

3.5. AM BODEN

G4 Filter F5 oder F7 Filter Zweiter Siphon für klimatisiertes Gebäude >50 mm

3.6. HORIZONTALE WANDMONTAGE

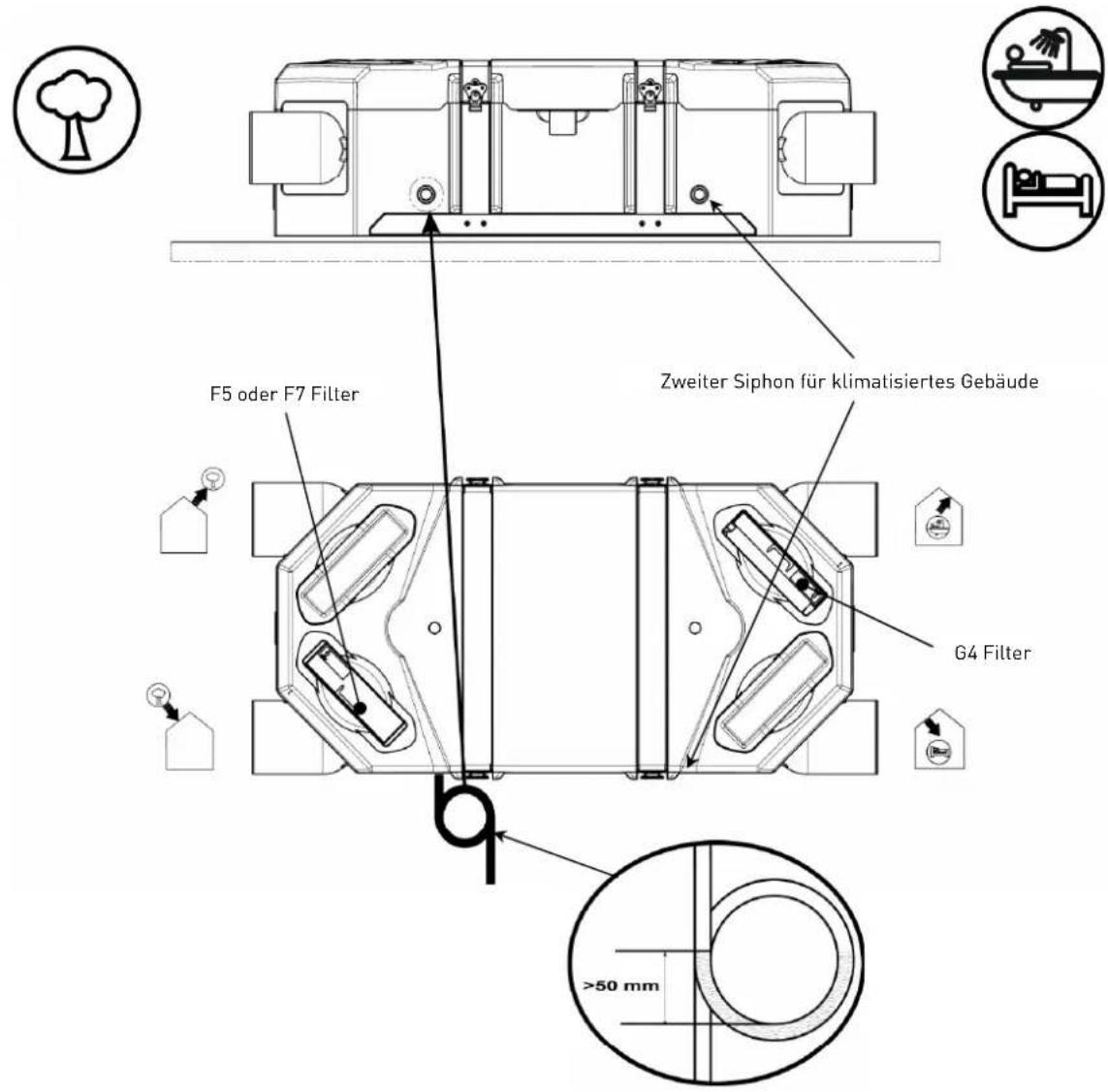

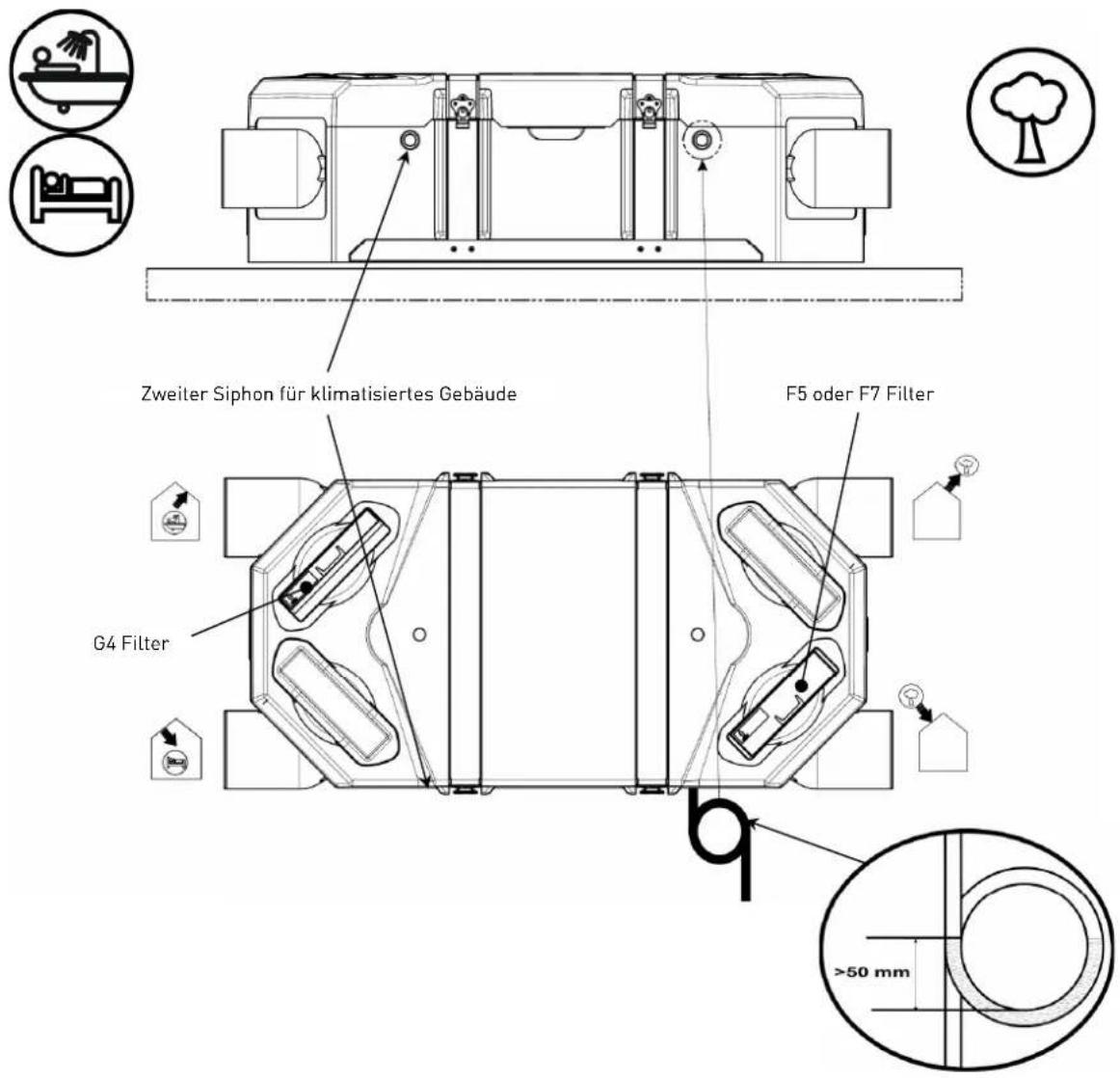

3.6.a. Frischlufteinlass rechts

Zweiter Siphon für klimatisiertes Gebäude F5 oder F7 Filter G4 Filter >50 mm

3.6.b. Frischlufteinlass links

F5 oder F7 Filter Zweiter Siphon für klimatisiertes Gebäude G4 Filter >50 mm

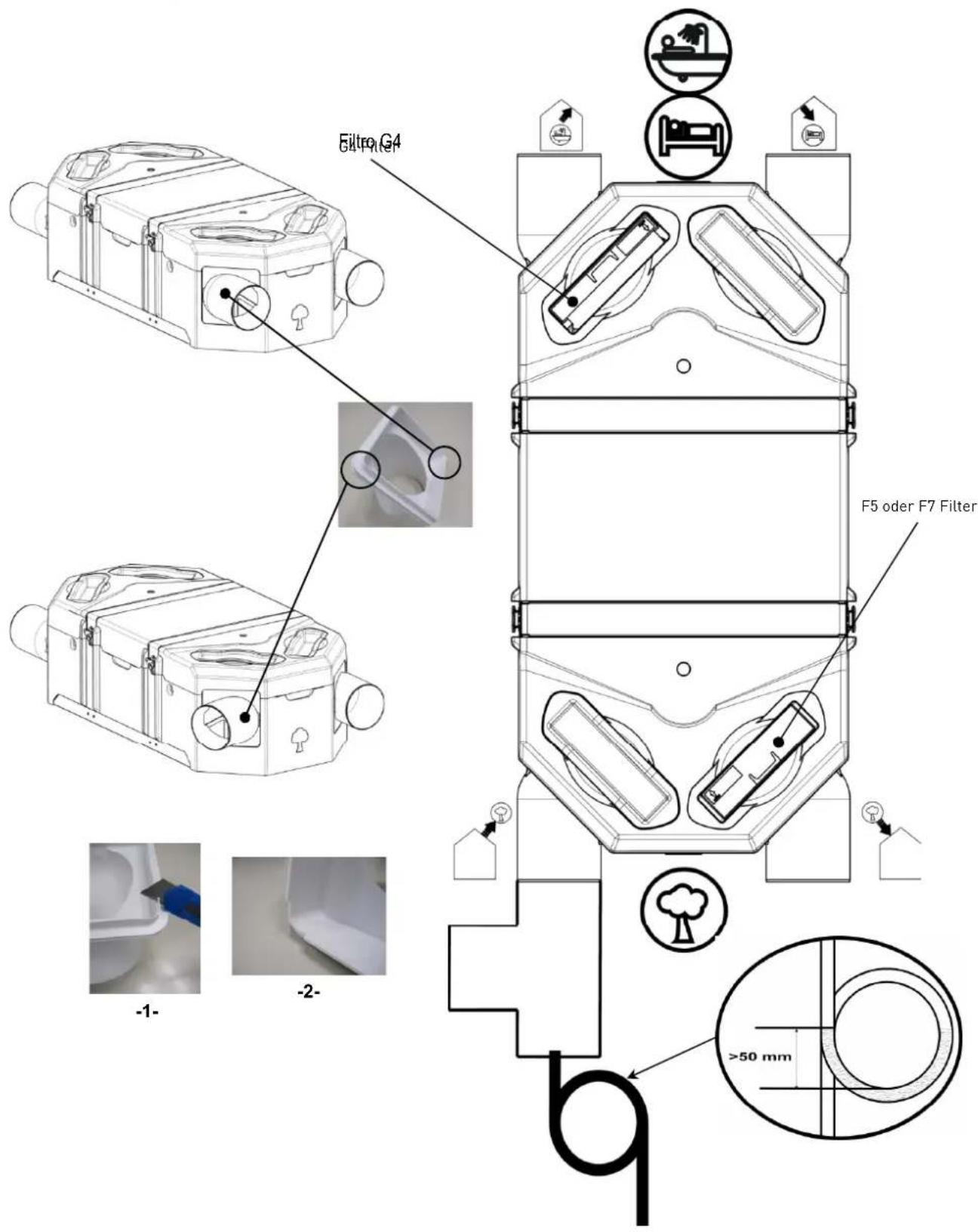

3.7. VERTIKALE WANDMONTAGE - FRISCHLUFTEINLASS RECHTS

Nicht erlaubt 014Montage bei klimatisiertem Gebäude verboten

Eiltration F5 oder F7 Filter -1- -2- >50 mm

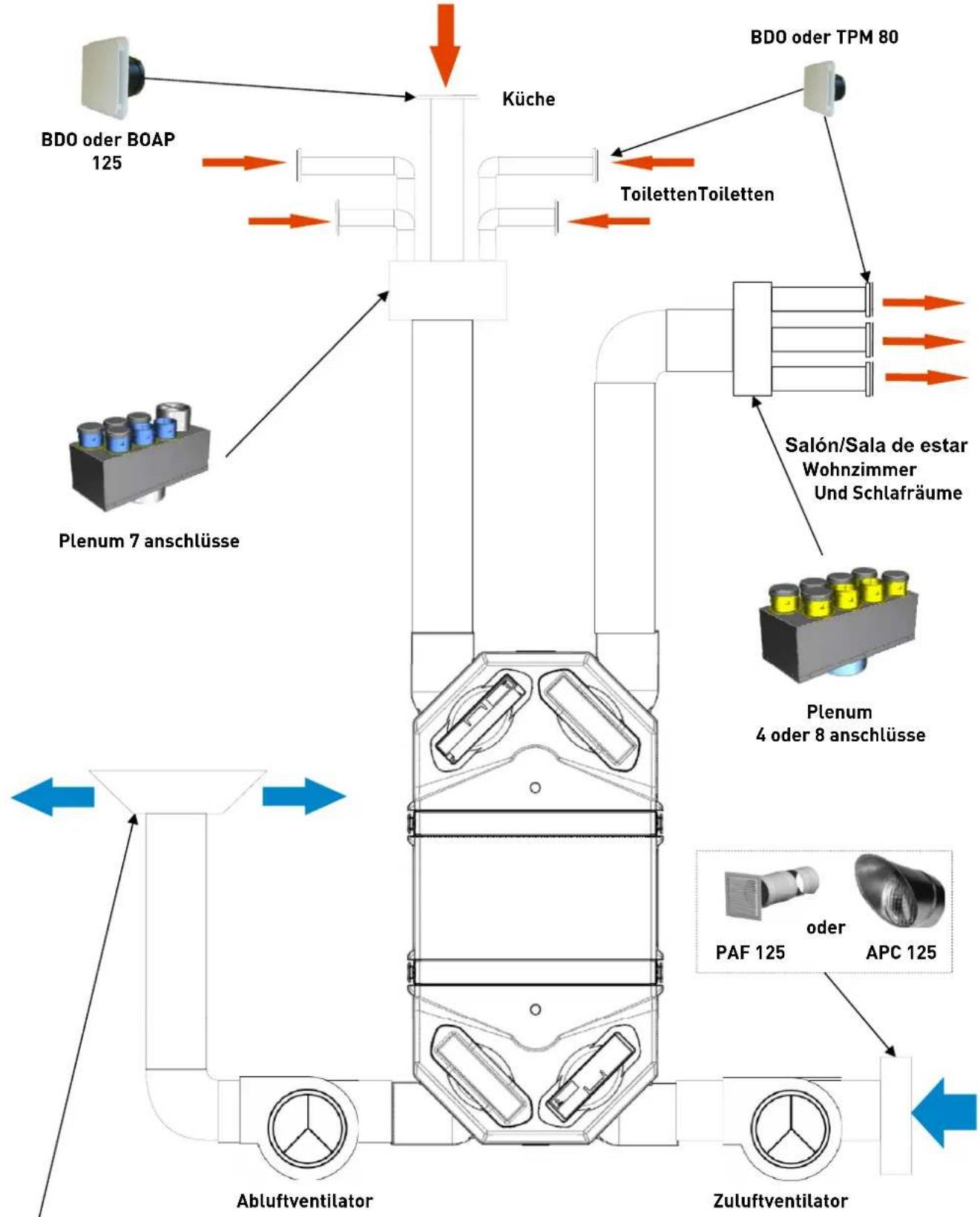

3.8. BEISPIEL FÜR DIE MONTAGE EINES "SPLIT" - TYPS

CPR oder CT 125 oder APC 125

Wenn isolierte, flexible Rohre verwendet werden, müssen diese gestreckt werden.

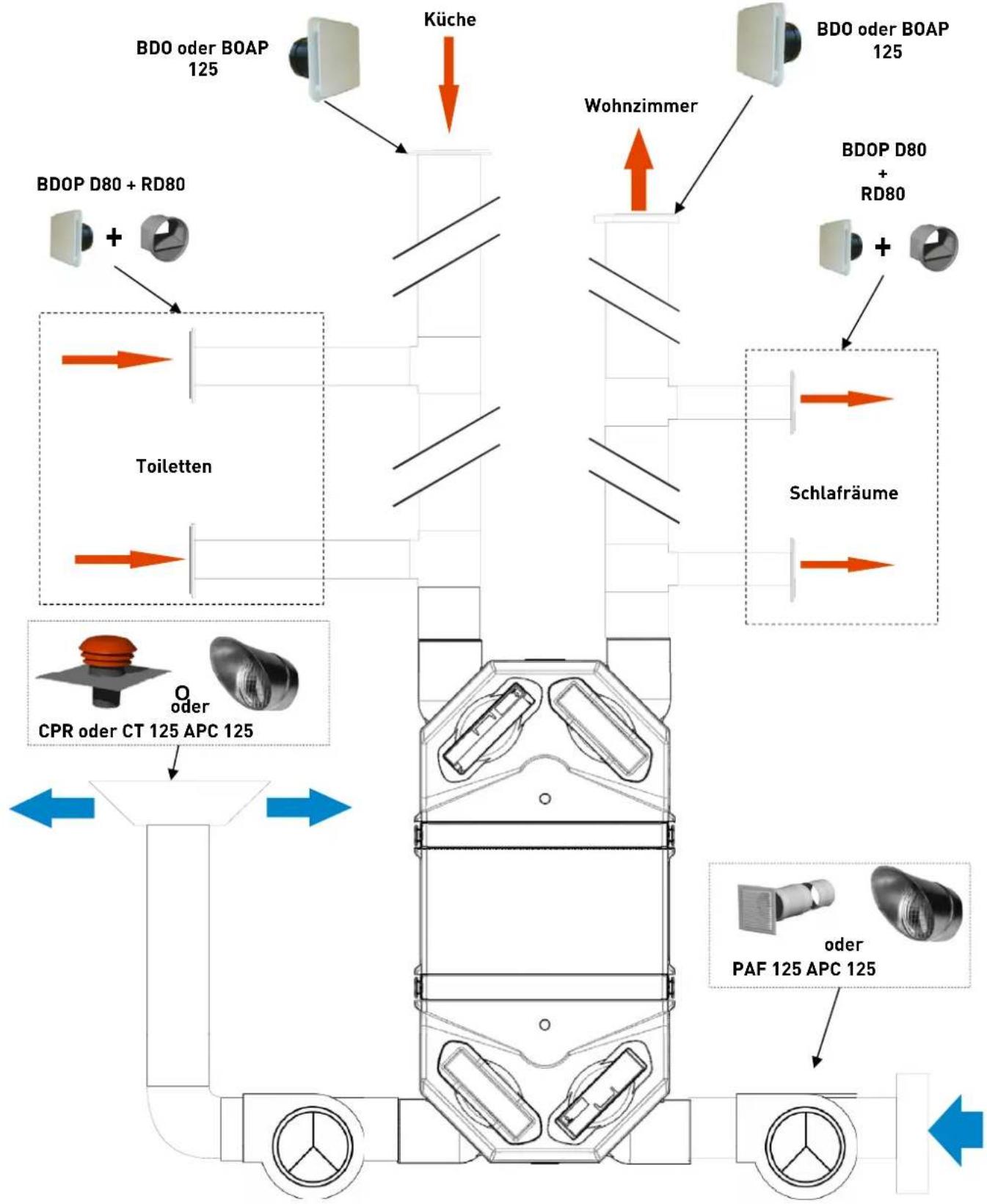

3.9. BEISPIEL FÜR DIE MONTAGE EINES "VERTRIEB" - TYPS

Abluftventilator Zuluftventilator

Wenn isolierte, flexible Rohre verwendet werden, müssen diese gestreckt werden.

4. WARTUNG

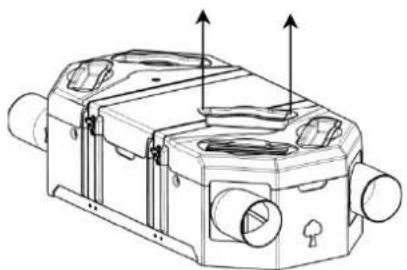

4.1. FILTERWECHSEL

Die Filter müssen alle 6 Monate kontrolliert, gereinigt und nötigenfalls gewechselt werden.

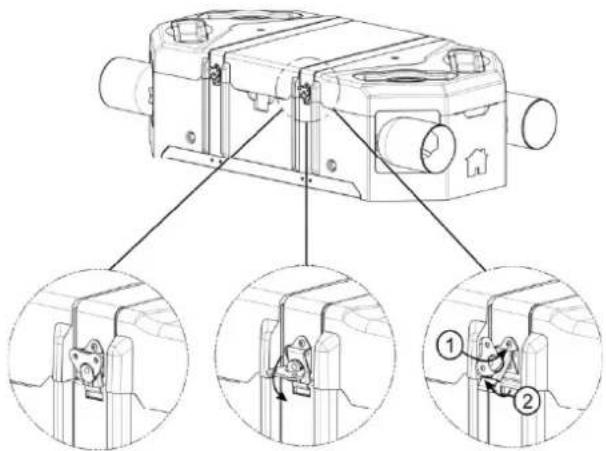

4.2. REINIGUNG / AUSBAU DES WÄRMETAUSCHERS

Der Wärmetauscher muss alle 5 Jahre kontrolliert und nötigenfalls gereinigt werden.

Verwenden Sie einen Haushaltsstaubsauger zum Absaugen der 4 Seiten des Wärmetauschers
