MANUALE UTENTE CADS FLEXEO 210 Soler & Palau

1. INFORMAZIONI GENERALI

1.1. GARANZIA E RESPONSABILITÀ CIVILE

Garanzia

Il recuperatore di calore CADS FLEXEO è garantito per due anni dalla data d'acquisto.

La garanzia non si estende ai seguenti casi:

• Costi di montaggio e smontaggio.
• Guasti che, a giudizio di Soler & Palau, sono riconducibili a errori di installazione e manipolazione, a negligenza o a incidenti.
• Guasti verificatisi dopo la manipolazione o la riparazione da parte di terzi senza l'autorizzazione di Soler & Palau.
• Per la restituzione di un componente difettoso, l'utente è tenuto a rivolgersi in primo luogo all'installatore.

Responsabilità civile

Il CADS FLEXEO è stato progettato per i sistemi di ventilazione che consentono il rinnovo dell'aria in case private. Soler & Palau non si riterrà responsabile dei danni che possano verificarsi nei seguenti casi:

• Uso improprio.
  • Normale usura dei componenti.
• Mancata osservanza delle istruzioni di sicurezza, uso e messa in servizio contenute in questo manuale.
• Uso di componenti non forniti da Soler & Palau.

1.2. SICUREZZA

Regole di sicurezza generali

Ai sensi dei regolamenti CE, dopo l'installazione non devono essere presenti rischi per la sicurezza, la salute o l'ambiente. Ciò si applica anche agli altri prodotti utilizzati nell'installazione.

Le seguenti istruzioni generali sono importanti:

• Seguire le istruzioni di sicurezza per evitare danni ai ventilatori o a persone.
• Non modificare le caratteristiche tecniche riportate in questo manuale.
• Usare sempre gli utensili corretti.
• Usare il dispositivo solo per lo scopo previsto.

2. INFORMAZIONI TECNICHE

2.1. DESCRIZIONE GENERALE

Il CADS FLEXEO consente di ventilare un ambiente in modo ottimale con una perdita minima di energia. Estrae l'aria da spazi quali stanze da bagno, WC, cucine, lavanderie e angoli doccia fornendo aria pulita alle stanze principali (soggiorni, stanze da letto, ufficio, ...). Nel caso dell'applicazione per uffici, è possibile introdurre nell'ambiente aria fresca riscaldandola con l'aria estratta.

Il flusso dell'aria pulita e quello dell'aria estratta vengono separati e filtrati. Solo l'energia proveniente dall'aria estratta viene trasferita alla nuova aria pulita introdotta. Grazie allo scambiatore ad alta efficienza del CADS FLEXEO, il rendimento può arrivare al 96%.

La condensa che appare al momento dello scambio con l'introduzione di nuova aria si raccoglie nel contenitore della condensa, che deve essere collegato allo scarico.

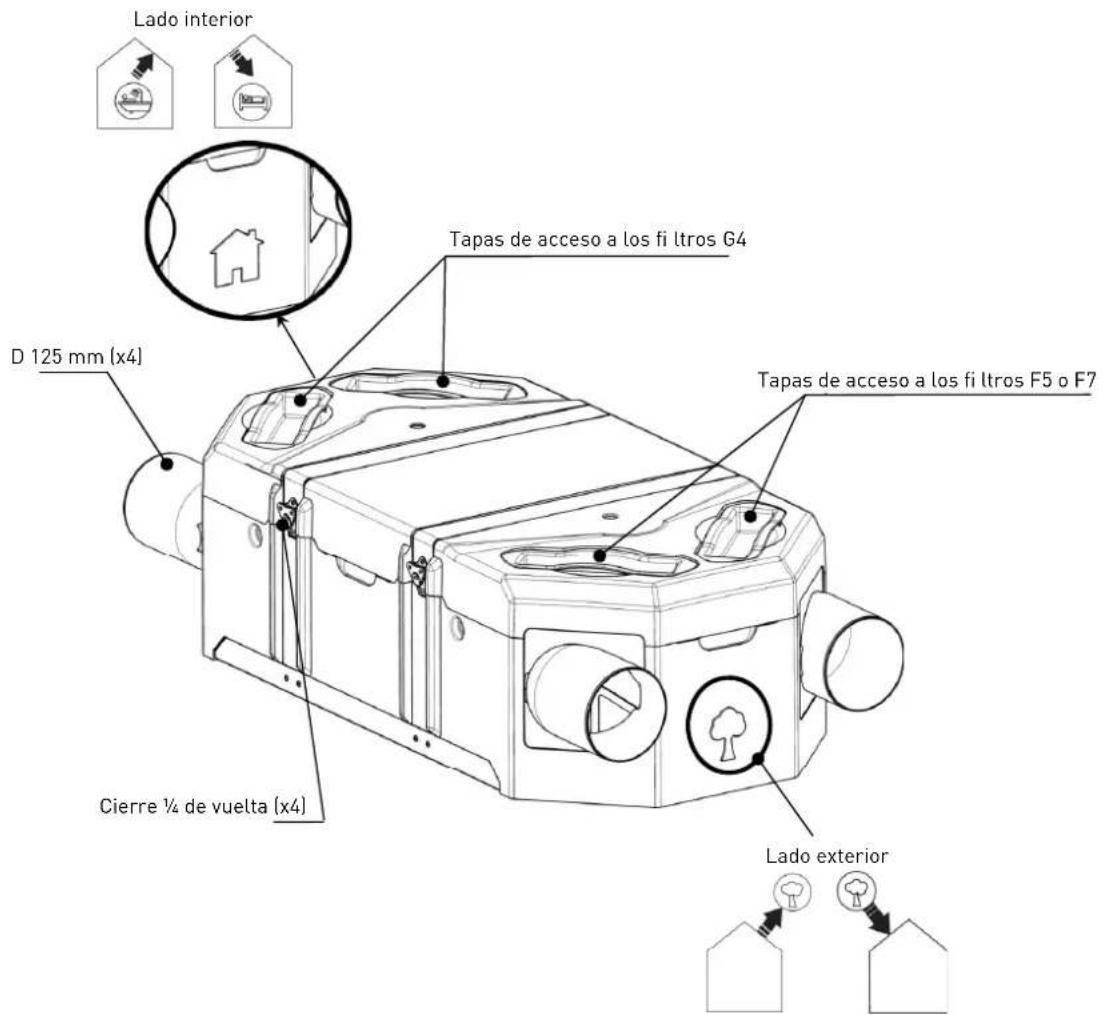

2.2. DESCRIZIONE DEL CADS FLEXEO

Ingresso dell'aria pulita nuova:

Questo raccordo è collegato all'ingresso dell'aria esterna. Assicurarsi di posizionare la presa dell'aria pulita (parete o tetto) a distanza sufficiente dalle zone fortemente contaminate ( tubo di scarico, strada...).

Questo condotto deve essere isolato termicamente e sigillato per prevenire la condensazione all'esterno e all'interno del condotto.

Fornitura di aria pulita all'edifi cio:

A questo raccordo è collegato il condotto dalla presa dell'aria pulita all'edificio. Per evitare dispersioni termiche, si raccomanda di usare condotti isolati e di montarli nel volume riscaldato.

Estrazione di aria dall'edifi cio:

A questo raccordo è collegato il condotto di estrazione proveniente dall'edificio. Per evitare dispersioni termiche e ottimizzare il rendimento dell'impianto, si raccomanda di usare condotti isolati e di montarli nel volume riscaldato.

Scarico dell'aria estratta:

A questo raccordo è collegato il condotto di scarico verso l'esterno.

Questo condotto deve essere isolato termicamente e sigillato per prevenire la condensazione all'esterno e all'interno del condotto.

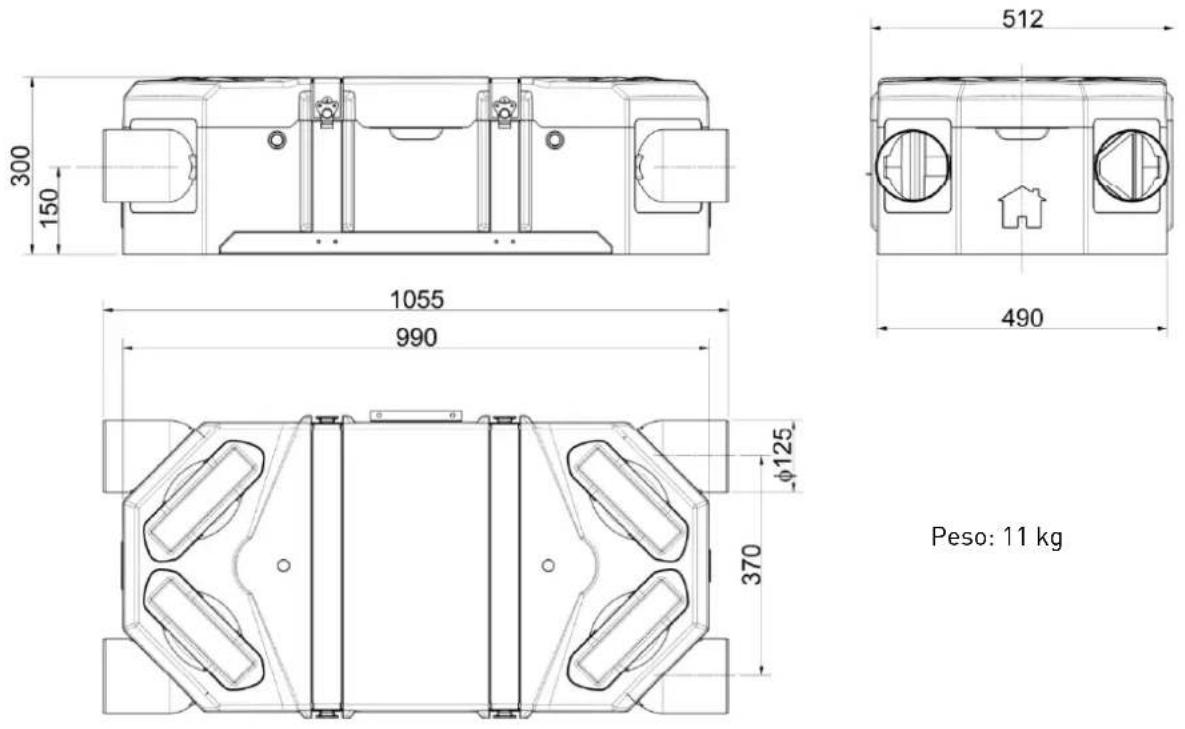

2.3. CARATTERISTICHE DIMENSIONALI

Peso: 11 kg

3. INSTALLAZIONE

3.1. REQUISITI GENERALI

• In questo manuale vengono descritte solo le possibilità di montaggio.
• Le istruzioni per l'installazione sono disponibili con o senza by-pass.
• Si raccomanda di installare il CADS FLEXEO nello spazio riscaldato della casa. In caso contrario è essenziale isolare il dispositivo di scarico della condensa.

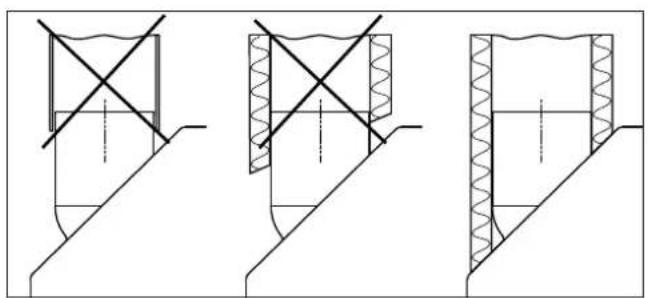

• Isolare i condotti e collegarli a regola d'arte. L'isolamento deve coprire completamente il raccordo come illustrato sotto.

Condotto non isolato
Condotto isolato
Condotto isolato

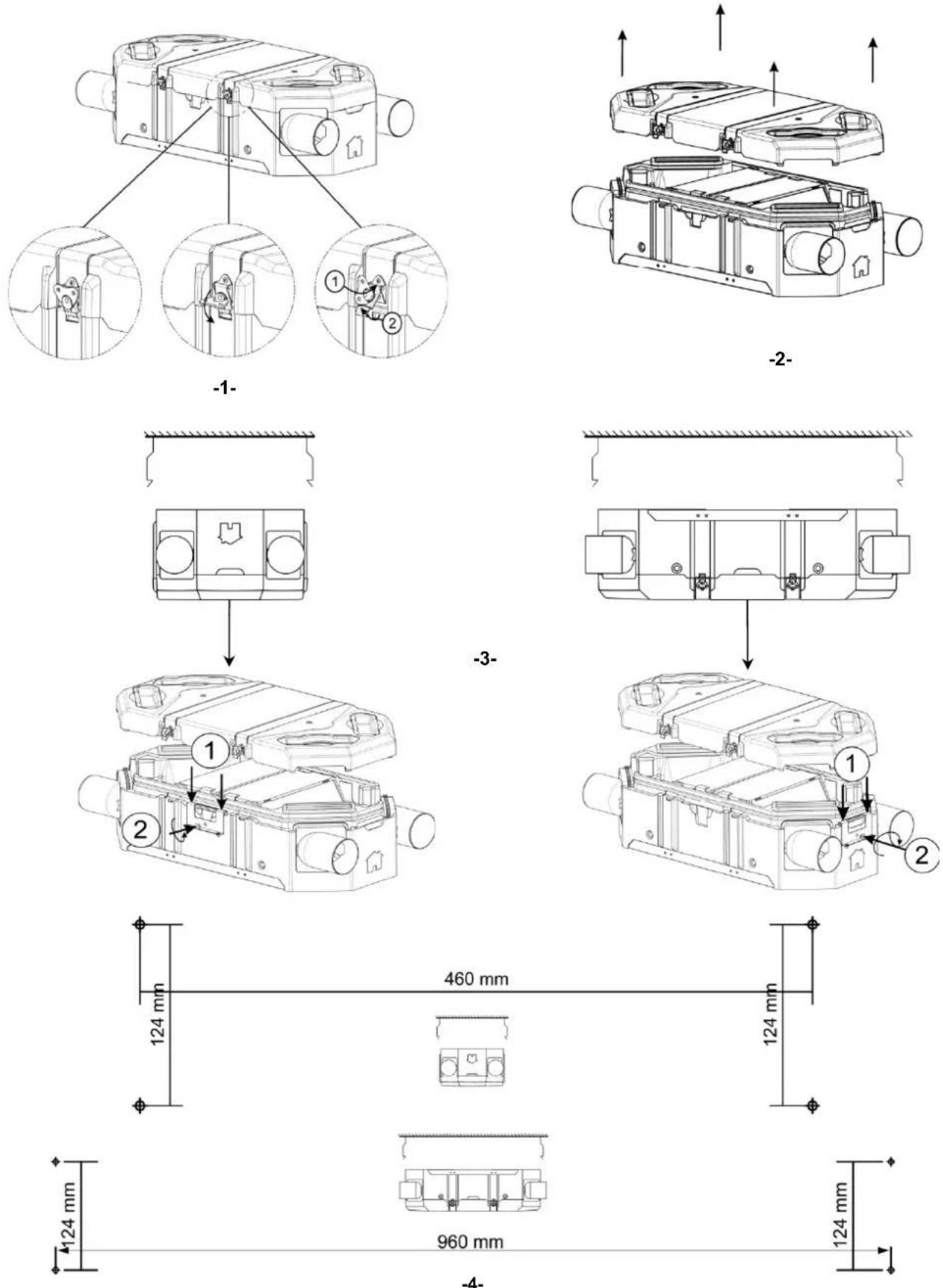

3.2. FISSAZIONE

Utilizzare il modello di imballaggio

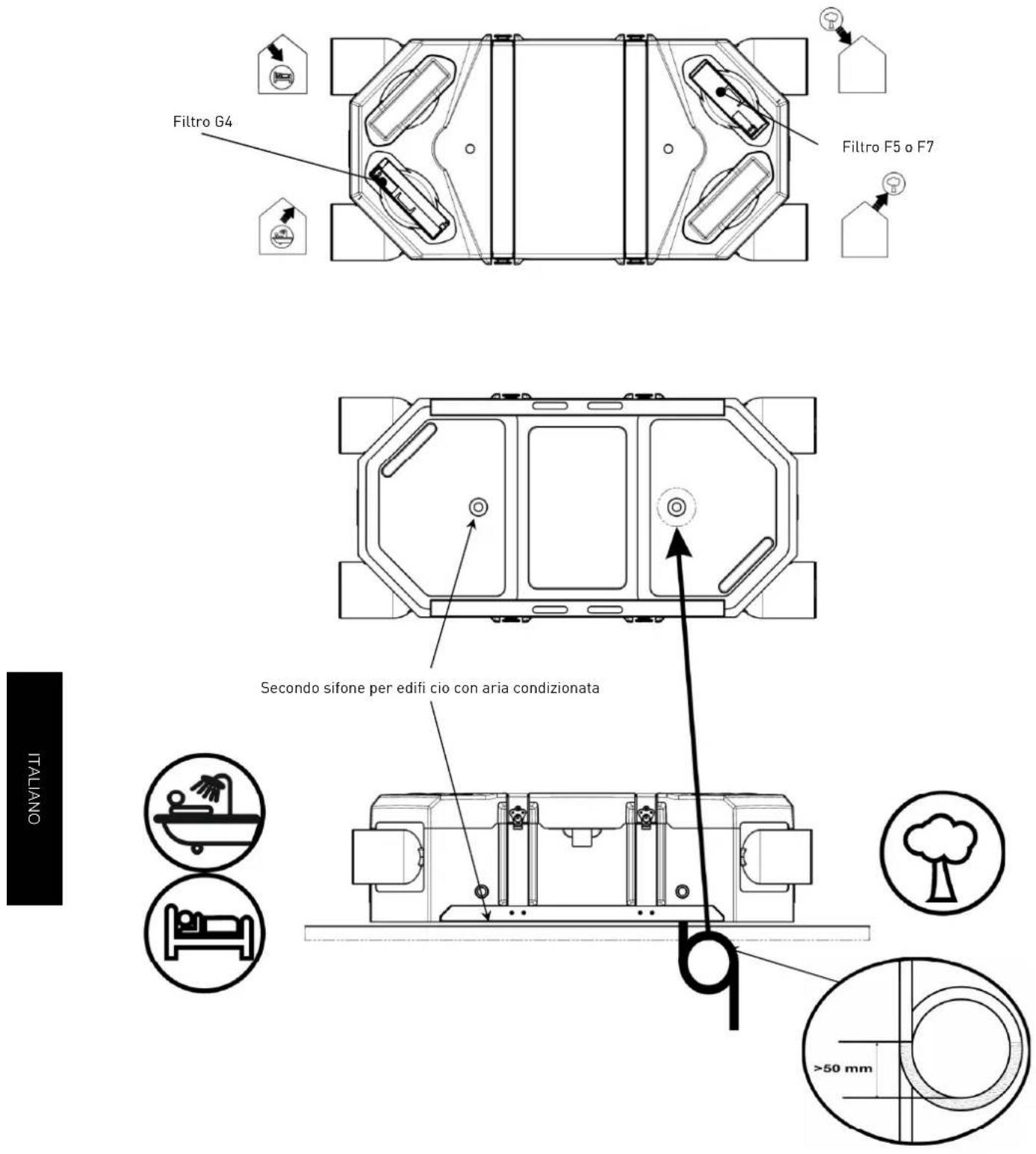

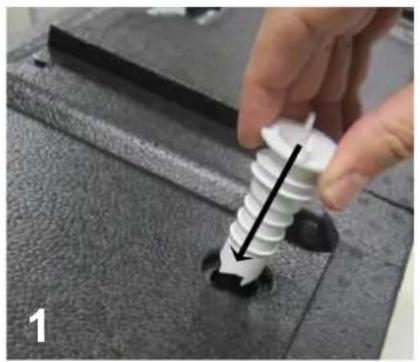

3.3. INSTALLAZIONE E COLLEGAMENTO DEL DISPOSITIVO DI SCARICO

Secondo sifone per edifi cio con aria condizionata Filtro G4 Filtro F5 o F7 >50 mm

3.5. SUL PAVIMENTO

Filtro G4 Filtro F5 o F7 Secondo sifone per edifi cio con aria condizionata Italy >50 mm

3.6. MONTAGGIO ORIZZONTALE A PARETE

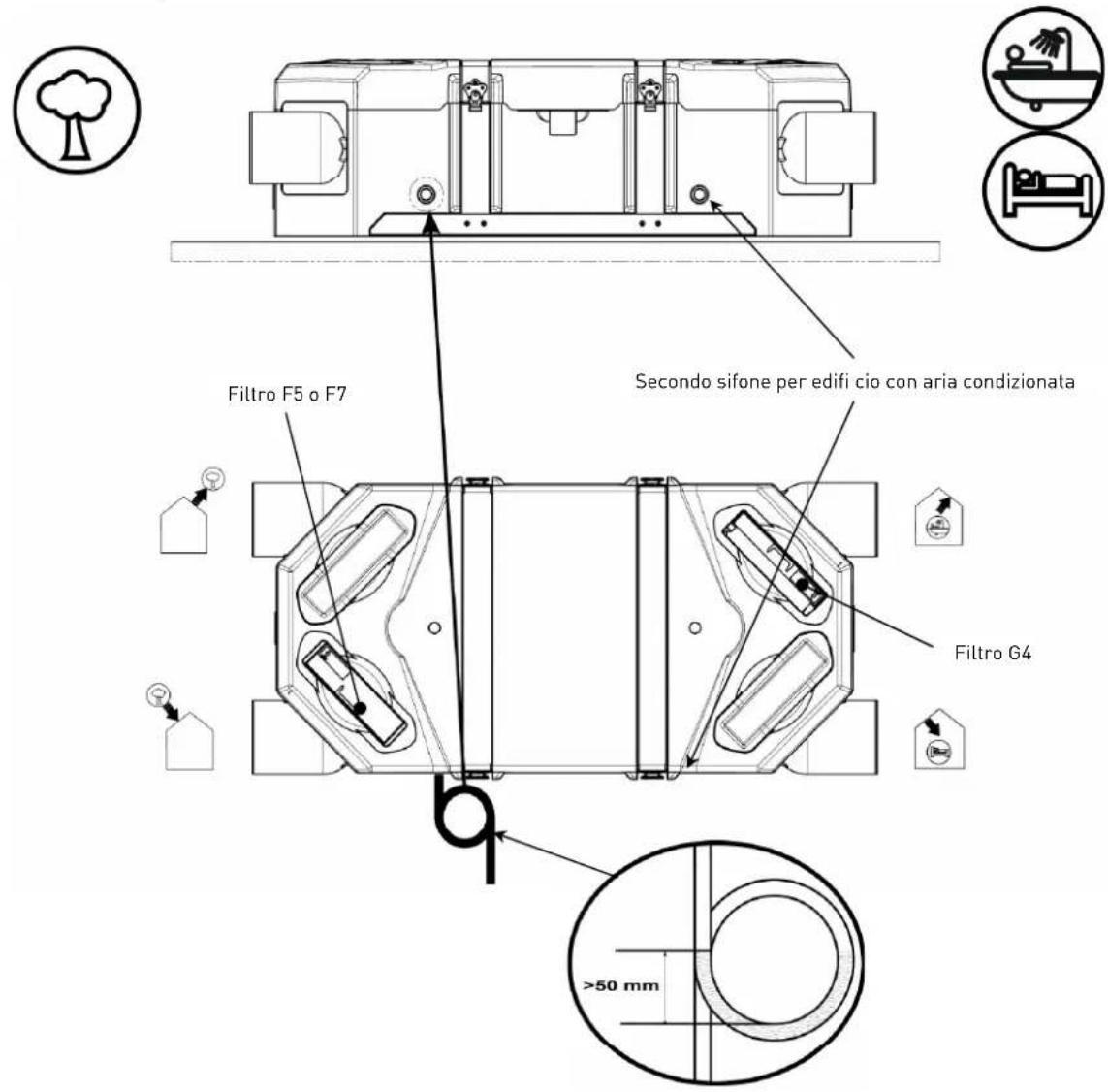

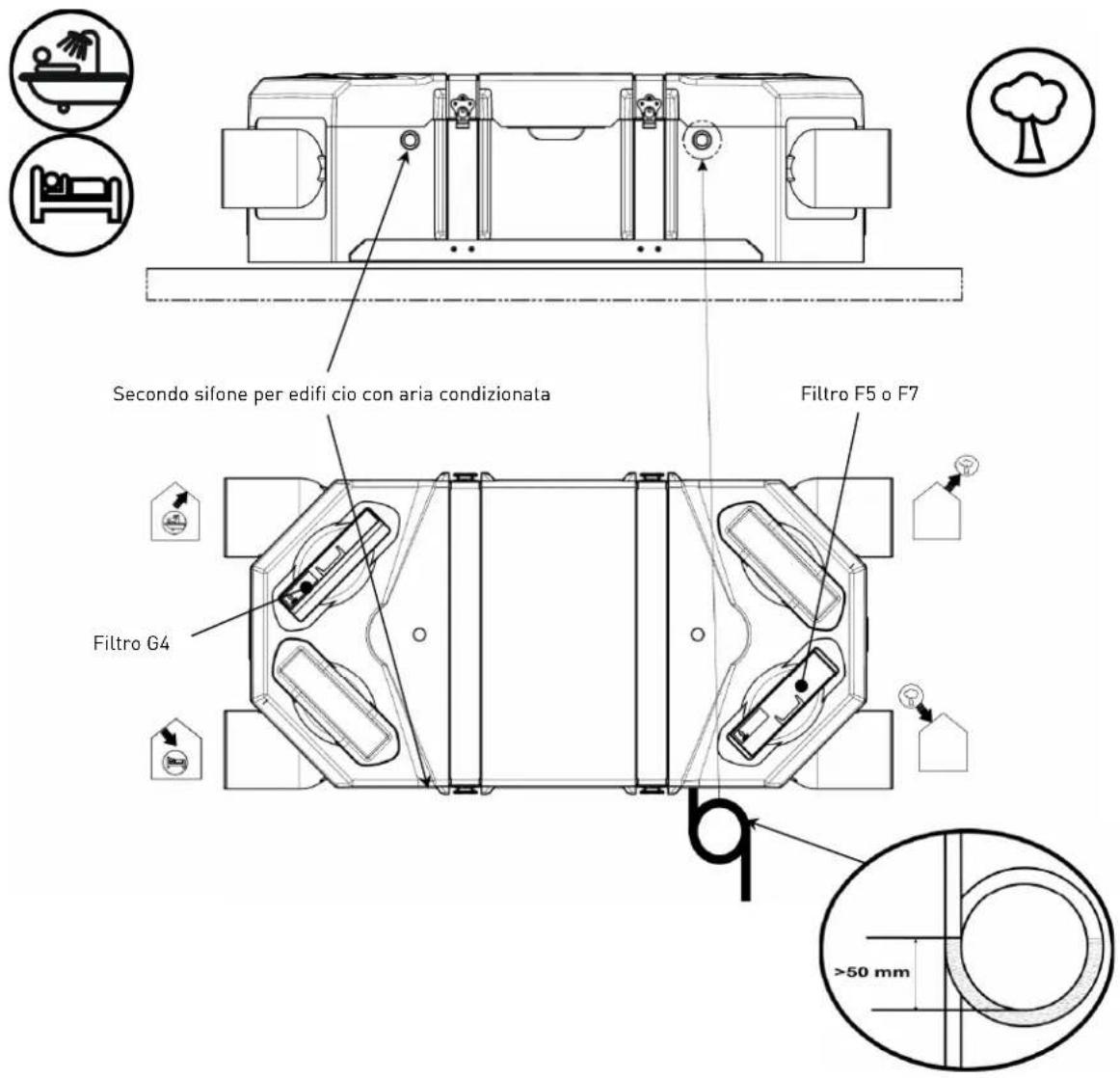

3.6.a. Presa dell'aria pulita a destra

Secondo sifone per edifi cio con aria condizionata Filtro F5 o F7 Filtro G4 q >50 mm

3.6.b. Presa dell'aria pulita a sinistra

Filtro F5 o F7 Secondo sifone per edifi cio con aria condizionata Filtro G4 >50 mm

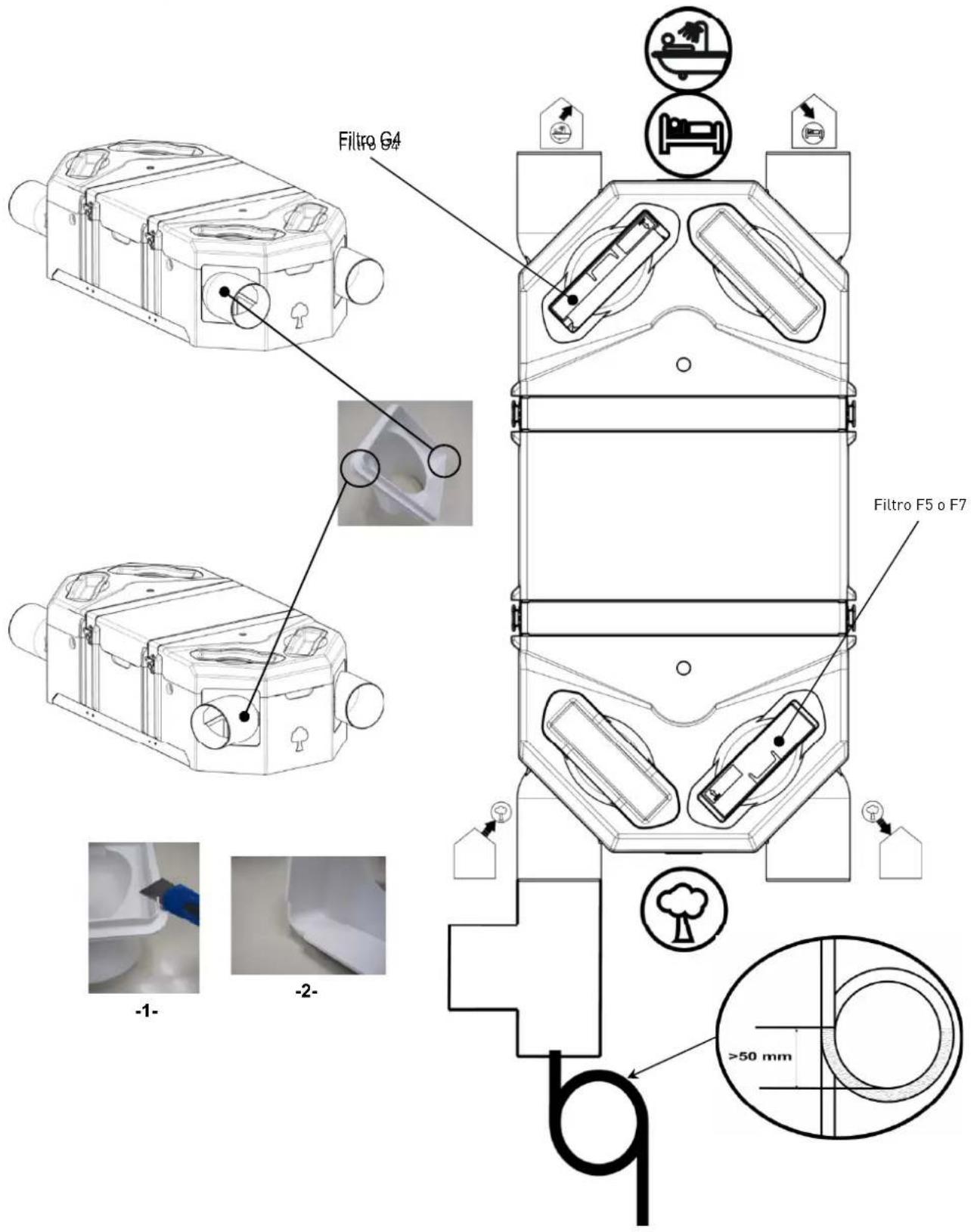

3.7. A PARETE - MONTAGGIO VERTICALE - PRESA DELL'ARIA PULITA A DESTRA

Montaggio vietato in caso di edifi cio climatizzato

Filtro G4 Filtro F5 o F7 -1- -2- ≥50 mm

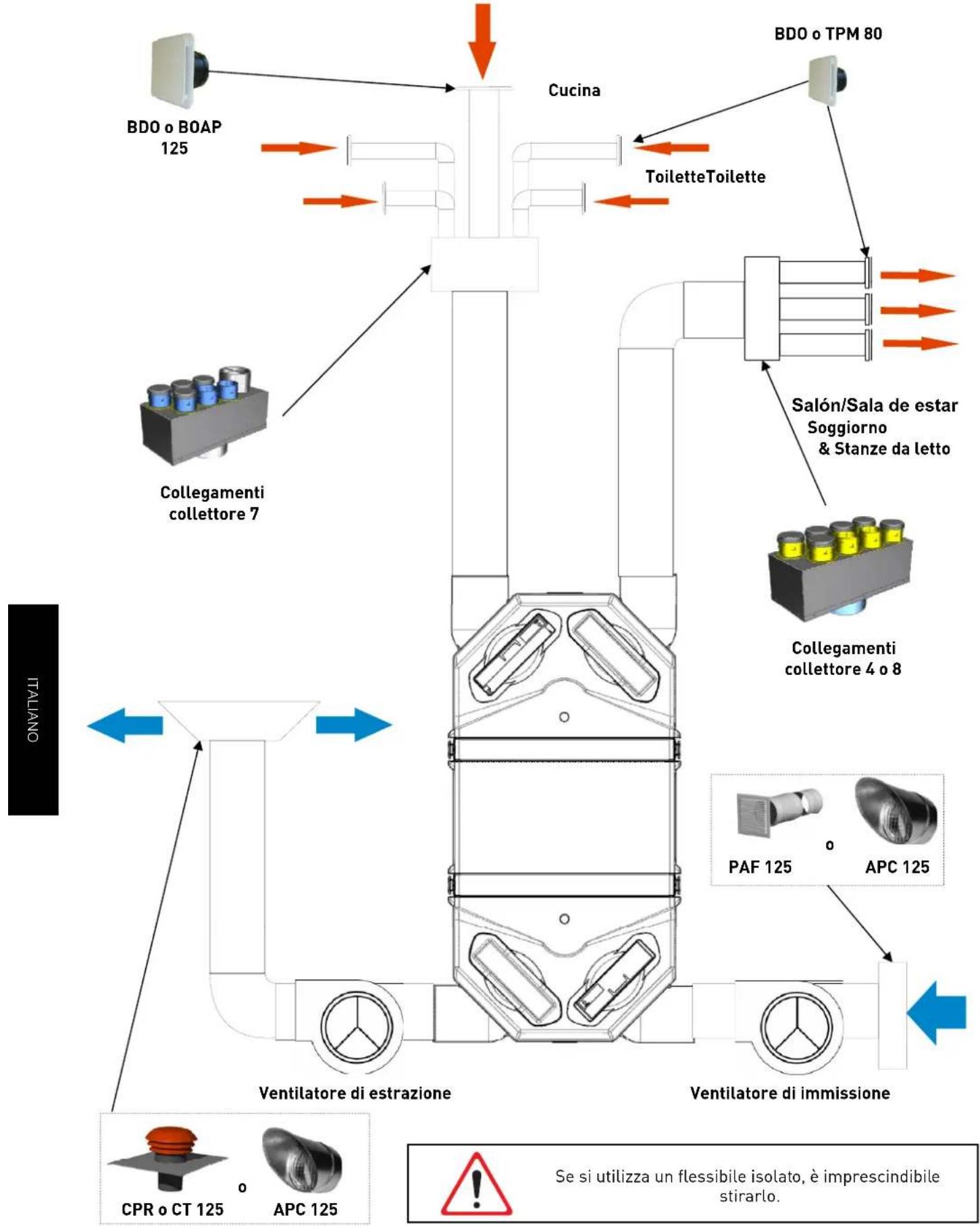

3.8. ESEMPIO DI MONTAGGIO DI TIPO "DIVISO"
    O["Se si utilizza un flessibile isolato, è imprescindibile stirarlo."]
    P["Se si utilizza un flessibile isolato, è imprescindibile stirarlo."]

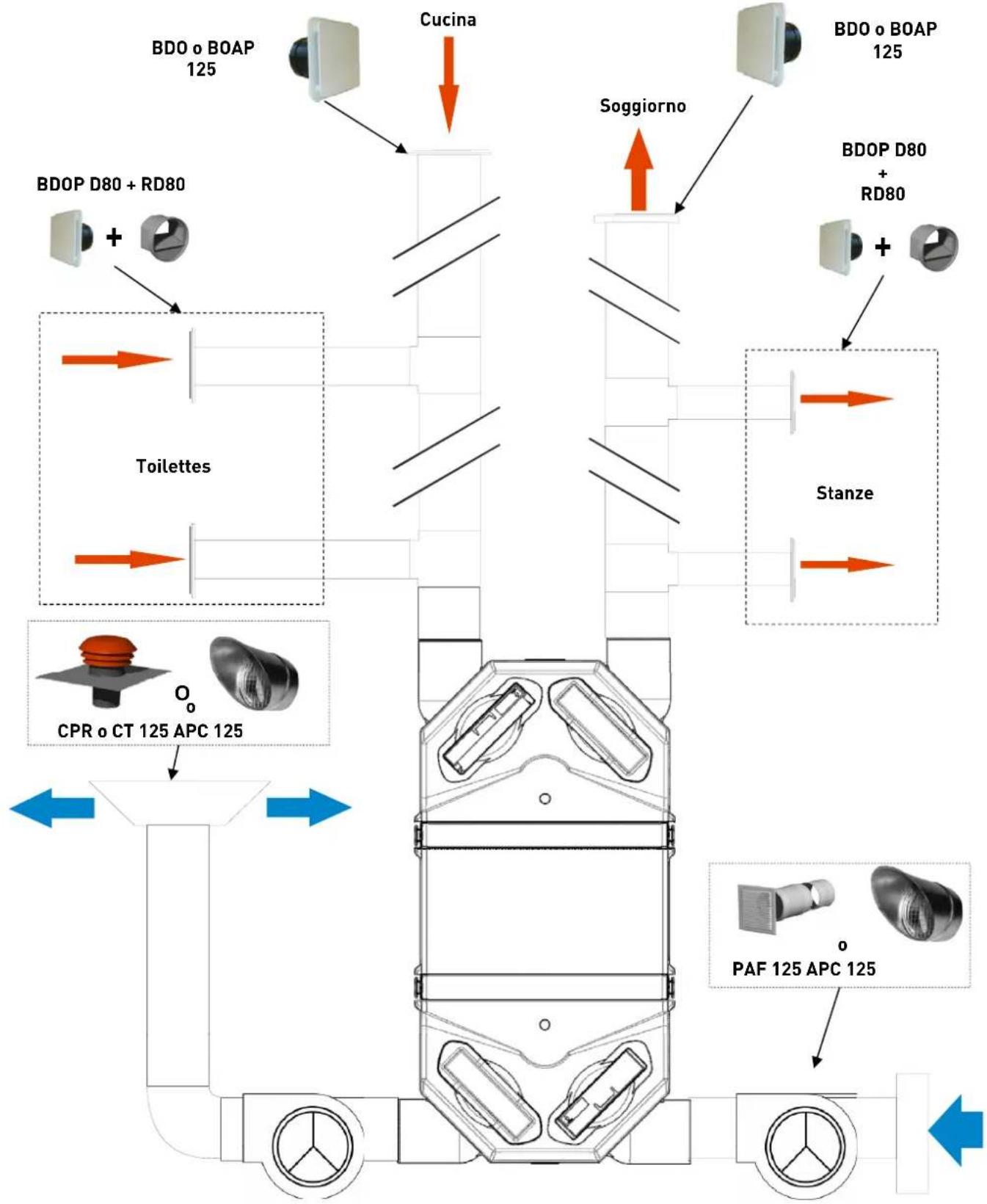

3.9. ESEMPIO DI MONTAGGIO DI TIPO "DISTRIBUZIONE"

Ventilatore di estrazione Ventilatore di immissione

Se si utilizza un flessibile isolato, è imprescindibile stirarlo.

4. MANUTENZIONE

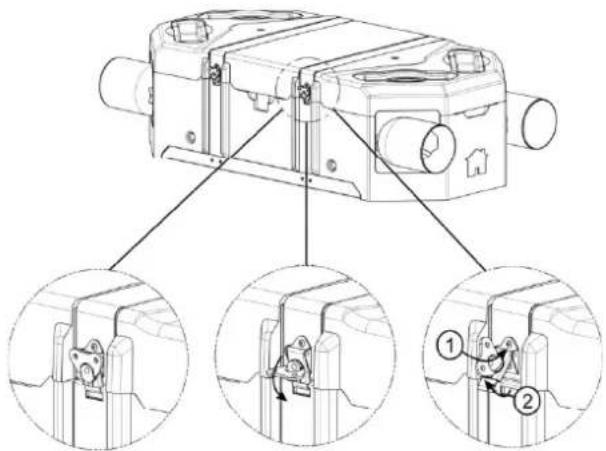

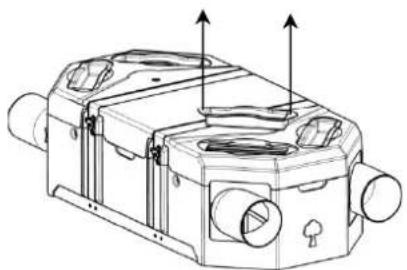

4.1. SOSTITUZIONE DEI FILTRI

Controllare, pulire o se necessario sostituire i fi ltri ogni 6 mesi.

Controllare e se necessario pulire lo scambiatore di calore ogni 5 anni.

Usare un aspirapolvere domestico per aspirare i 4 lati dello scambiatore di calore.
