MANUAL DE USUARIO CADS FLEXEO 210 Soler & Palau

1. INFORMACIÓN GENERAL

1.1. GARANTÍA Y RESPONSABILIDAD CIVIL

Garantía El recuperador de calor CADS FLEXEO tiene una garantía de tres años a partir de la fecha de compra. Esta garantía incluye el suministro gratuito de las piezas de recambio. La garantía no cubre:

• Los gastos de montaje y desmontaje

• Las averías que, según Soler & Palau, sean debidas a una mala instalación, manipulación, una negligencia o un accidente.

• Las averías que se presenten después de una manipulación o una reparación realizada por terceras personas sin la autorización de Soler & Palau.

• Para devolver una pieza defectuosa, el usuario debe contactar con su instalador. Responsabilidad civil El CADS FLEXEO está concebido para sistemas de ventilación que permiten la renovación del aire en viviendas uni- familiares. Soler & Palau no es responsable de los daños provocados por:

• Una utilización inapropiada.

• El desgaste normal de los componentes.

• La no observación de las instrucciones de este manual en cuanto a la seguridad, el uso y la puesta en marcha.

• La utilización de piezas no suministradas por Soler & Palau. 1.2. SEGURIDAD Normas generales de seguridad Después de la instalación, no debe haber ningún riesgo en cuanto a la seguridad, la salud y el medioambiente, de acuerdo con las directrices de la CE. Esto es asimismo válido para el resto de productos utilizados en la instalación. Las siguientes advertencias generales son importantes:

• Seguir las instrucciones de seguridad con objeto de evitar cualquier daño en las personas

• Las características técnicas de este manual no pueden ser modifi cadas

• Utilizar las herramientas adecuadas.

• Utilizar el aparato únicamente para el uso al que está destinado.

2. INFORMACIÓN TÉCNICA

2.1. DEFINICIÓN GENERAL

El CADS FLEXEO asegura una ventilación óptima con una máxima recuperación de energía. Extrae el aire en los espa- cios técnicos (Sala(s) de baño, WC, cocina y aseo(s) o ducha(s), e introduce aire nuevo en las salas principales (Sala de estar, dormitorio(s), despacho, …). En caso de utilización en locales terciarios el aire puede ser introducido y extraído en el mismo local. Los fl ujos de aire, nuevo y extraído, son separados y fi ltrados. Solamente la energía del aire extraído se transfi ere al aire nuevo introducido. Gracias al intercambiador de alta efi ciencia del CADS FLEXEO, el rendimiento puede llegar al 96%. La condensación que aparece en el momento del intercambio con la introducción del aire nuevo se recoge en el reci- piente de condensación, que debe estar conectado al desagüe. ESPAÑOL4 ESPAÑOL

2.2. DESCRIPCIÓN DEL CADS FLEXEO

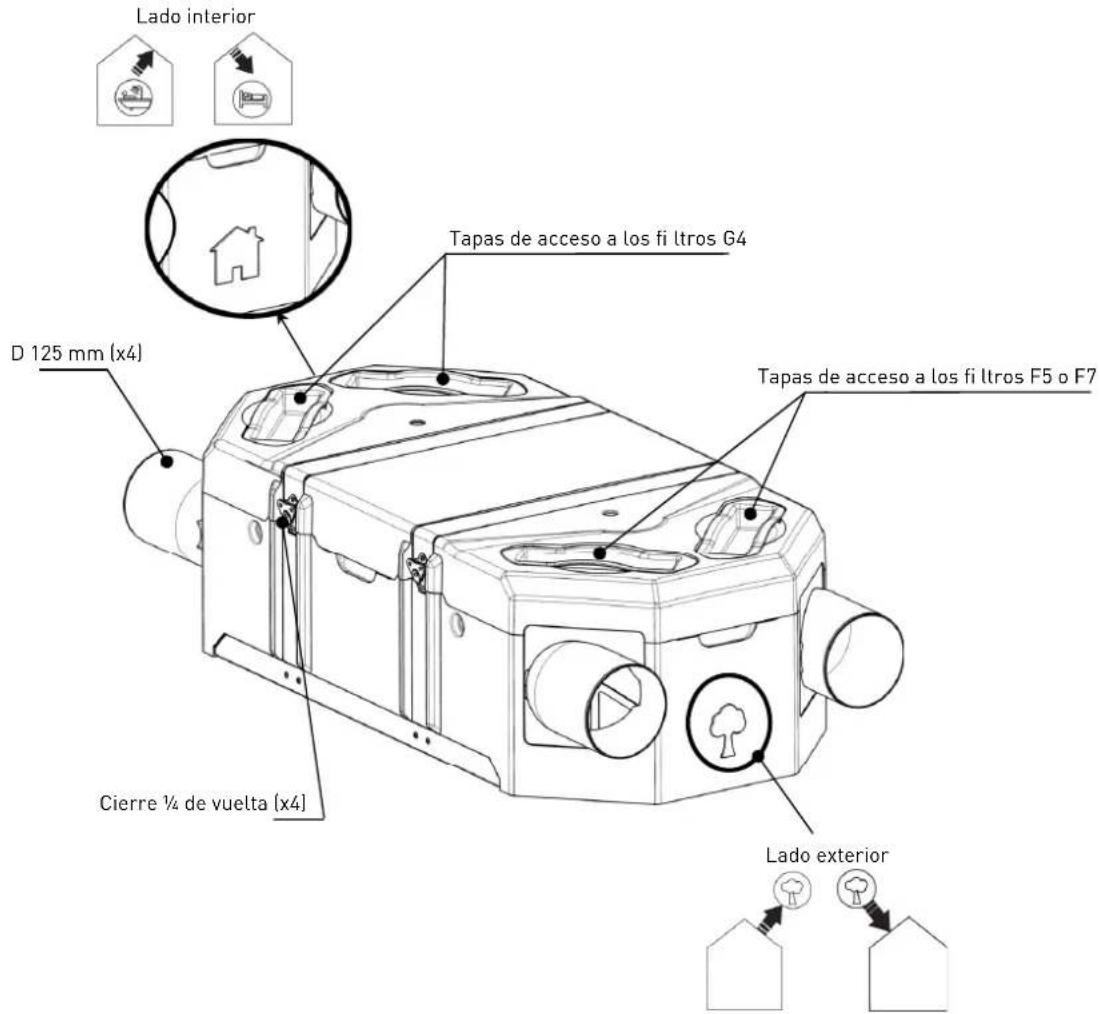

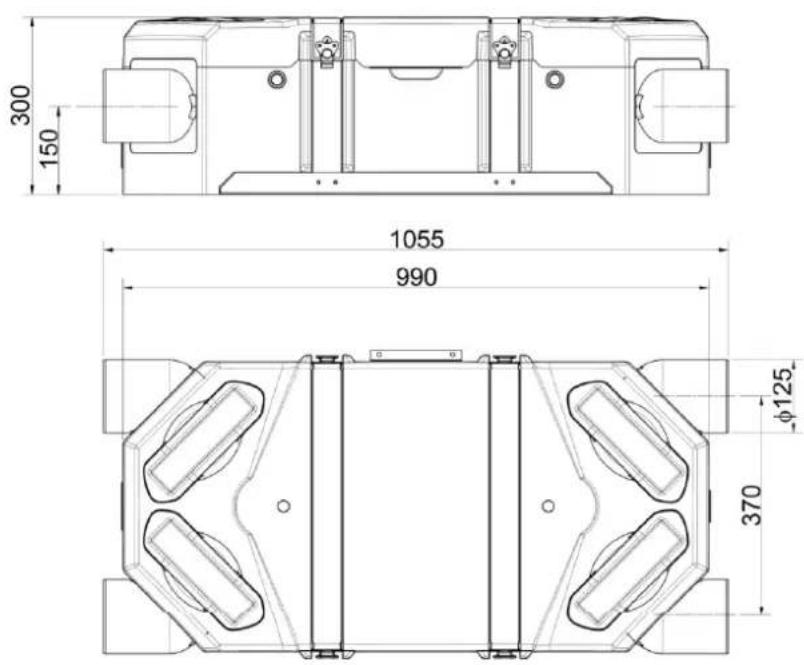

Lado interior Tapas de acceso a los filtros G4 Tapa de acceso a los filtros F5 o F7 D 125mm (x4) Cierre ¼ de vuelta (x4) Tapas de acceso a los fi ltros G4 Tapas de acceso a los fi ltros F5 o F7 D 125 mm (x4) Cierre ¼ de vuelta (x4) Lado interior Lado exterior Toma de aire nuevo: Sobre esta tobera se conecta la línea de suministro de aire fresco del exterior. Asegúrese de colocar la entrada de aire frío (pared o techo) a una distancia sufi ciente de cualquier área con alta contami- nación (árbol, cámara de combustión de rechazo, camino, ...). Este conducto debe estar térmicamente aislado y sellado para evitar la condensación en el exterior y en el interior del conducto. Impulsión de aire nuevo dentro de la vivienda: En esta tobera se conecta el conducto de impulsión en la vivienda, del aire nuevo recalentado. Para evitar pérdidas térmicas, se recomienda utilizar conductos aislados y pasarlos dentro el volu- men calentado. Extracción del aire de la vivienda: En esta tobera se conecta el conducto de extracción de aire de la vivienda. Para evitar pérdidas tér- micas y a fi n de optimizar el rendimiento de su instalación, se aconseja utilizar conductos aislados y pasarlos dentro el volumen calentado. Evacuación al exterior: En esta tobera se conecta el conducto de evacuación del aire extraído del interior de la vivienda. Este conducto debe estar térmicamente aislado y sellado para evitar la condensación en el exterior y en el interior del conducto.5 ESPAÑOL 2.3. DIMENSIONES Peso: 11 Kg: Peso: 11 kg

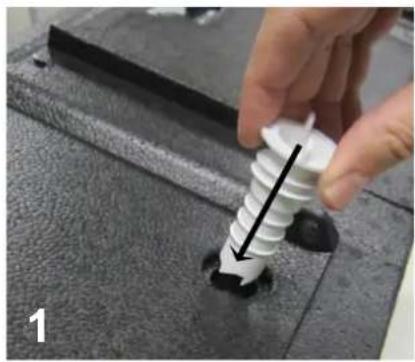

• Solo los tipos de instalaciones indicadas son posibles.

• Las consignas de montaje son validas con o sin By-pass.

• Se aconseja situar el CADS FLEXEO en la zona caliente de la casa. Si no es así, es necesario aislar el dispositivo de evacuación de los condensados.

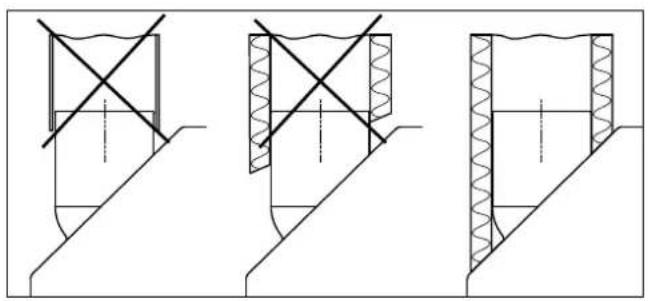

• Los conductos deben ser aislados, bien conectados y el aislamiento debe cubrir la tobera como en el esquema. Conducto no aislado Conducto aislado Conducto aislado6 ESPAÑOL 3.2. FIJACIÓN

Utilizar la plantilla del embalaje Utilizar la plantilla del embalaje7 ESPAÑOL

ara edificio climatizado Filtro G4

Filtro G4 Filtro F5 o F7 Segundo sifón para edificio climatizado Segundo sifón para edifi cio climatizado Filtro G4 Filtro F5 o F79 ESPAÑOL

3.6. EN LA PARED HORIZONTAL

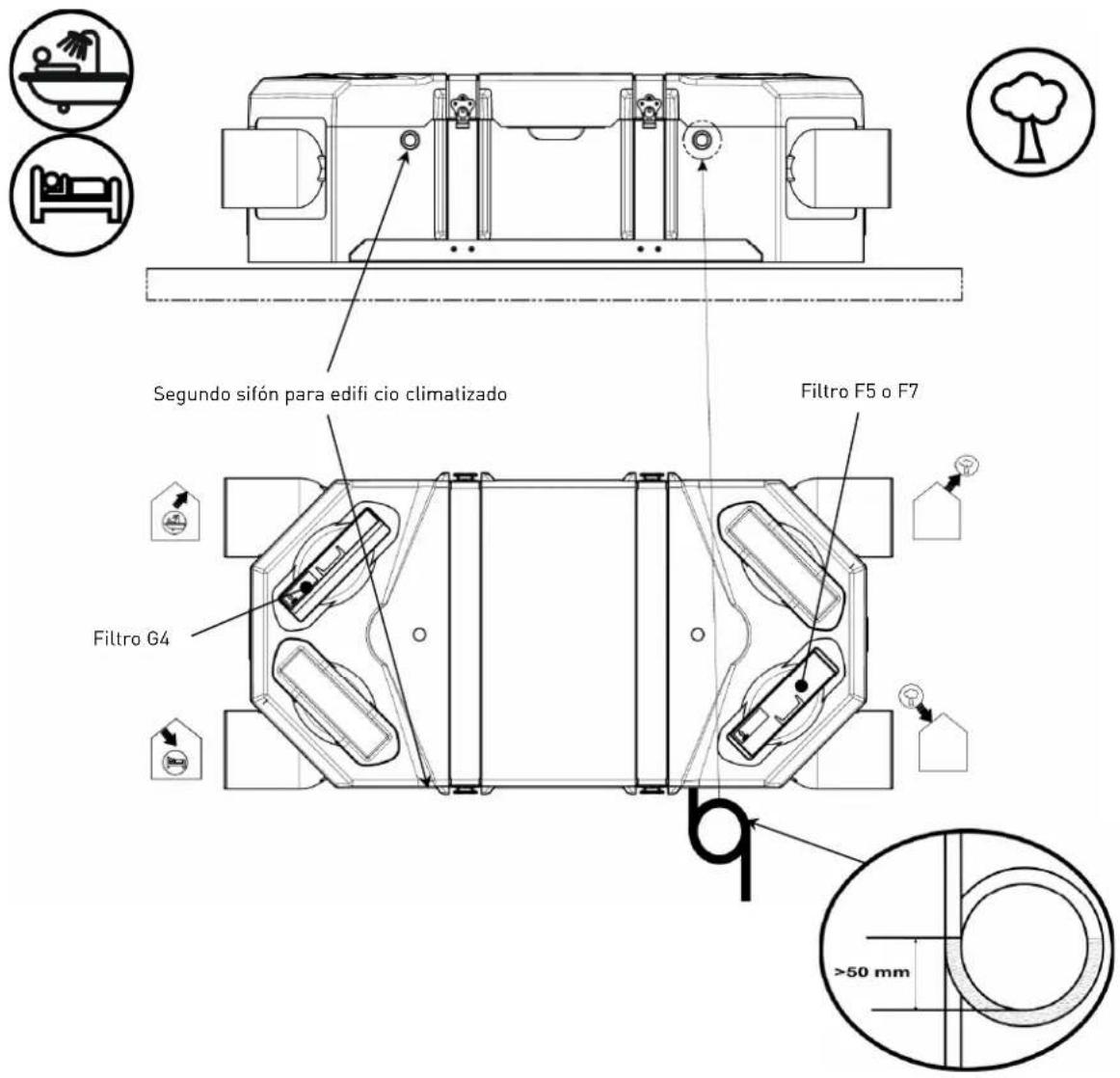

3.6.a. Entrada aire exterior derecha

Filtro F5 o F7 Segundo sifón para edificio climatizado Filtro G4 Segundo sifón para edifi cio climatizadoFiltro G4Filtro F5 o F710 ESPAÑOL

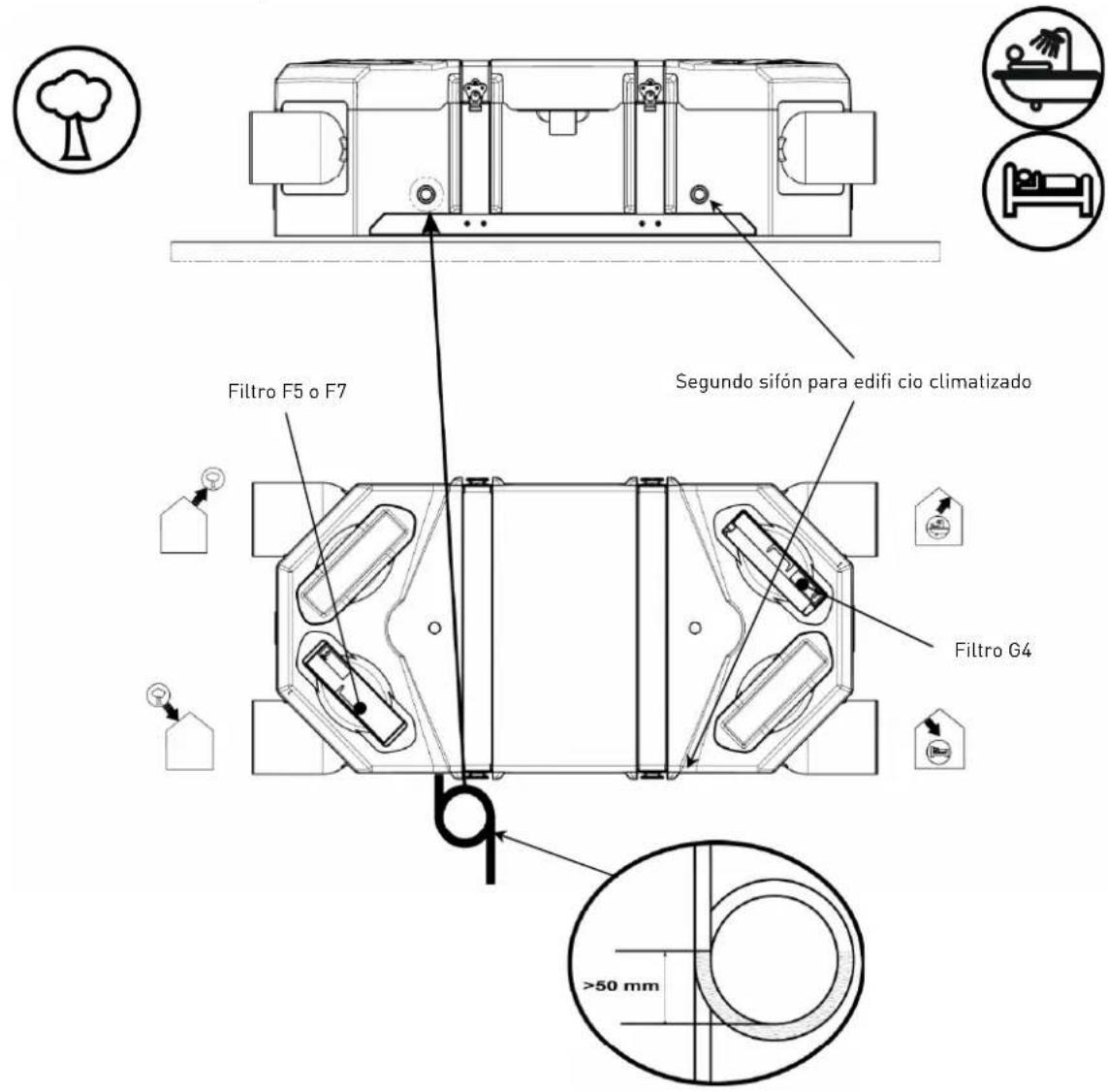

3.6.b. Entrada aire exterior izquierda

Filtro F5 o F7 Segundo sifón para edificio climatizado Filtro

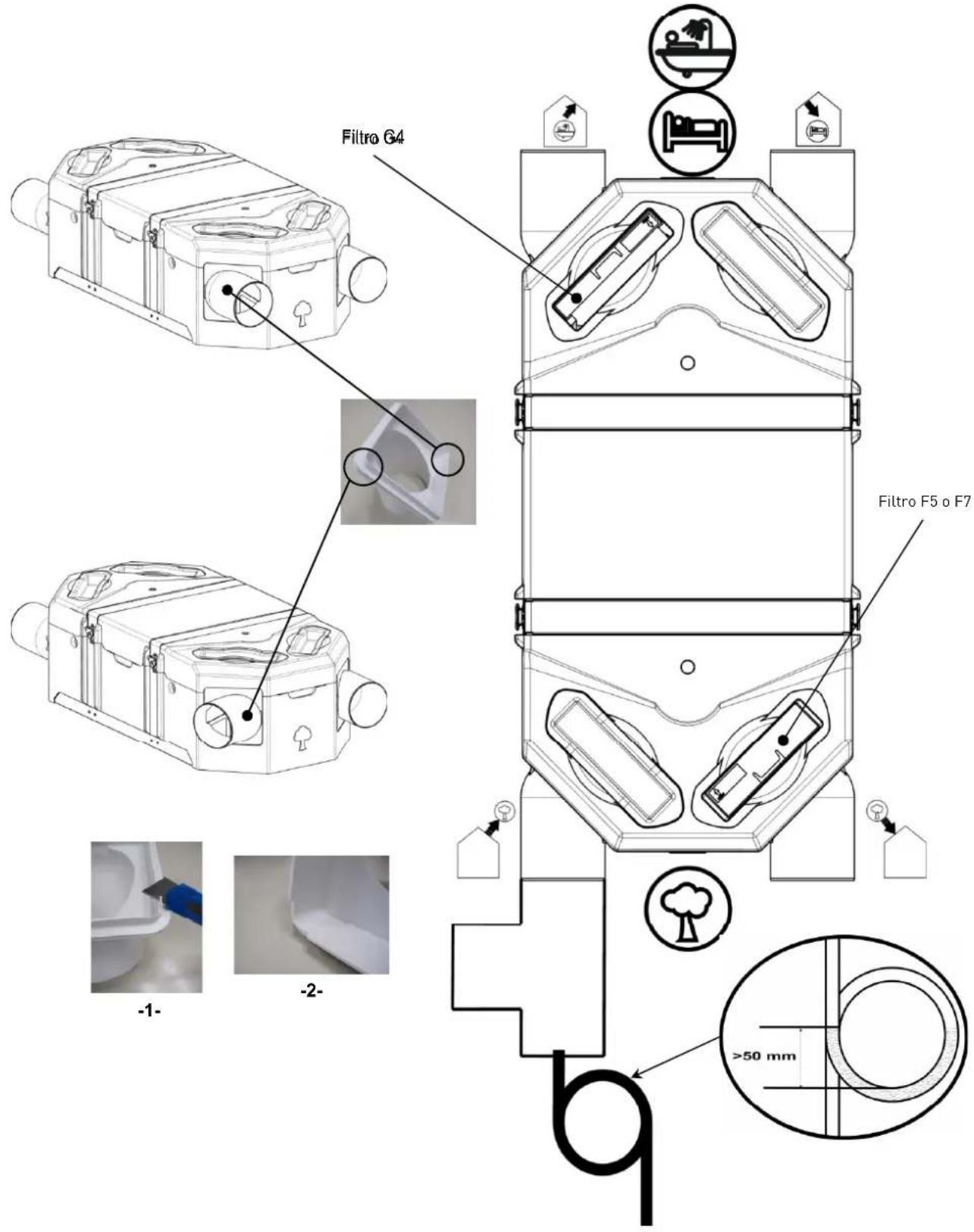

Filtro G4 Segundo sifón para edifi cio climatizado Filtro G4 Filtro F5 o F711 ESPAÑOL 3.7. EN LA PARED VERTICAL - ENTRADA DE AIRE EXTERIOR DERECHA Montaje prohibido en caso de edifi cio climatizado Filtro G4 Filtro F5 o F7

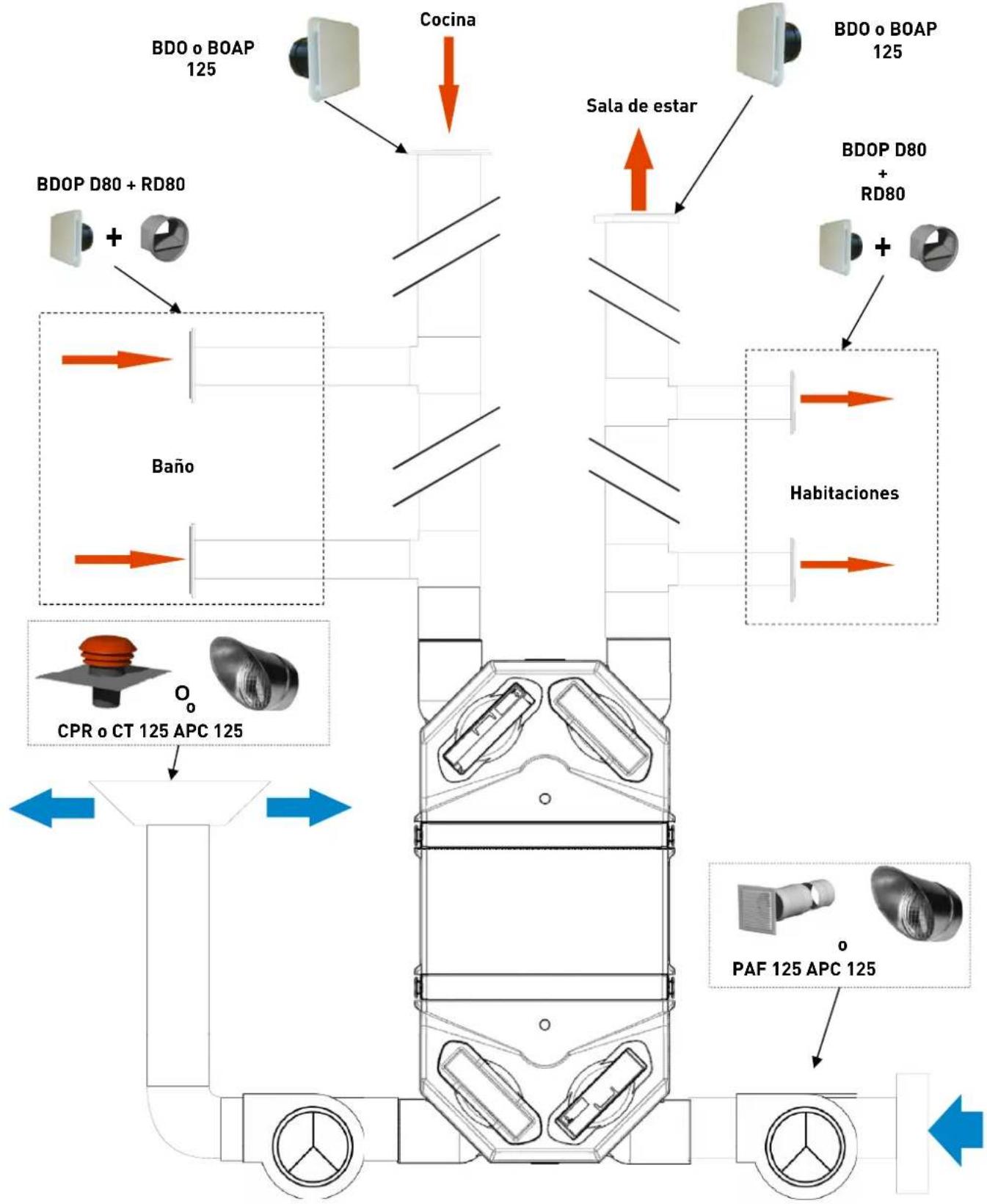

Habitaciones Plenum extracción 6+1 toberas Plenum 4 o 8 toberas PAF 125 APC 125

Vtildd t ió V til d d i l ió En el caso de uso de conductos flexibles aislados, es imperativo estirarlos CPR o CT 125 APC 125

Plenum extracción 6+1 toberas Ventilador de extracción Ventilador de impulsión Plenum 4 ó 8 toberas PAF 125 APC 125

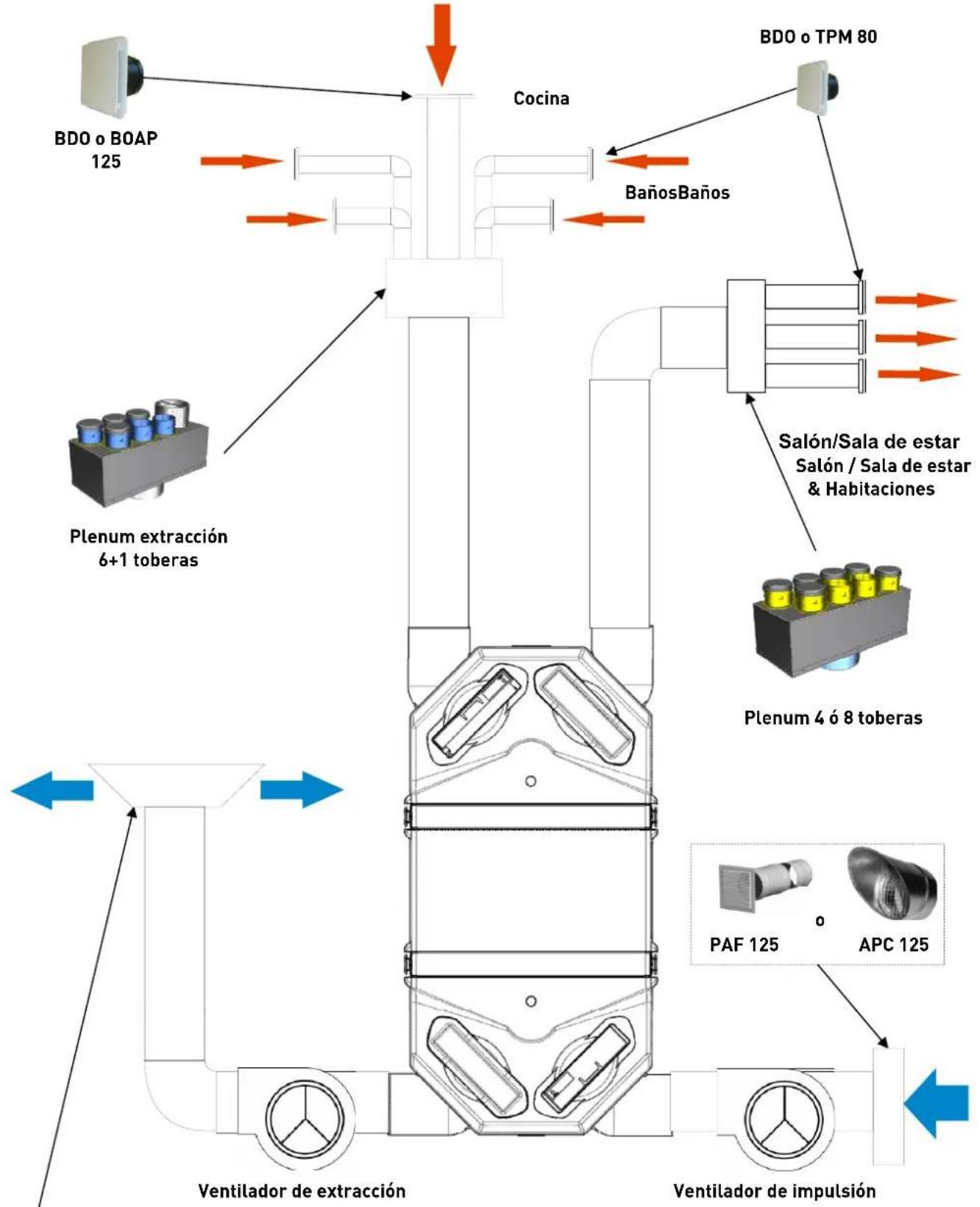

En el caso de uso de conductos fl exibles aislados, es imperativo estirarlos13 ESPAÑOL3.9. EJEMPLO DE MONTAJE TIPO “DISTRIBUCIÓN” Cocina BDO o BOAP

Habitaciones Baño Habitaciones

Vtildd t ió V til d d i l ió

En el caso de uso de conductos flexibles aislados, es imperativo estirarlos Cocina Baño

Ventilador de extracción Ventilador de impulsión PAF 125 APC 125

En el caso de uso de conductos fl exibles aislados, es imperativo estirarlos BDO o BOAP

Sala de estar Habitaciones14 ESPAÑOL

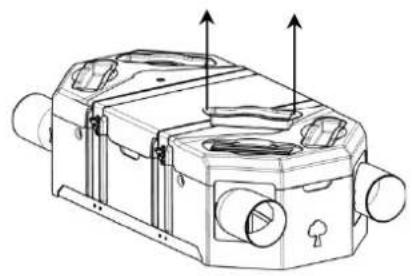

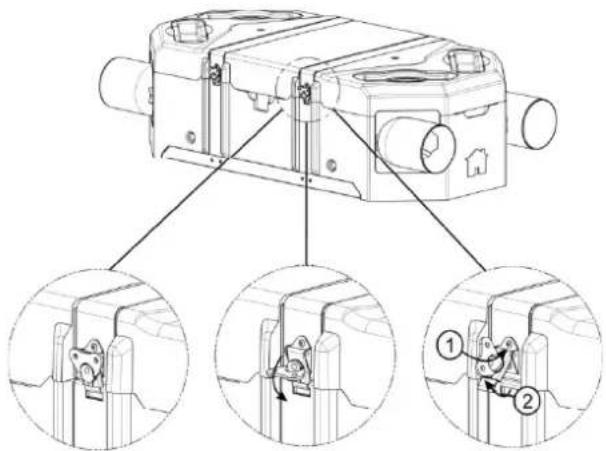

4.1. CAMBIO FILTROS Verifi car y limpiar o cambiar si es necesario los fi ltros cada 6 meses.

Verifi car y limpiar si es necesario el intercambiador cada 5 años.

Utilizar un aspirador doméstico para aspirar las 4 caras del intercambiador. Utilizar un aspirador doméstico para aspirar las 4 caras del intercambiador.15 ENGLISH
