Caractéristiques techniques	Ventilateur axial, débit d'air variable, moteur à courant alternatif, niveau sonore réduit.
Utilisation	Conçu pour la ventilation de locaux commerciaux et industriels, adapté pour des installations murales ou de plafond.
Maintenance et réparation	Vérification régulière des filtres, nettoyage des pales du ventilateur, contrôle du moteur et des connexions électriques.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges, installation recommandée par un professionnel.
Informations générales	Garantie fabricant, disponibilité des pièces de rechange, documentation technique fournie avec le produit.

FOIRE AUX QUESTIONS - CADS FLEXEO 210 Soler & Palau

Qu'est-ce que le Soler & Palau CADS FLEXEO 210 ?

Le Soler & Palau CADS FLEXEO 210 est un ventilateur de ventilation conçu pour offrir des performances optimales dans divers environnements.

Comment installer le Soler & Palau CADS FLEXEO 210 ?

Pour installer le Soler & Palau CADS FLEXEO 210, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les normes électriques en vigueur.

Quelle est la puissance électrique du Soler & Palau CADS FLEXEO 210 ?

Le Soler & Palau CADS FLEXEO 210 a une puissance électrique de 210 W.

Quels sont les niveaux sonores du Soler & Palau CADS FLEXEO 210 ?

Le niveau sonore du Soler & Palau CADS FLEXEO 210 varie en fonction de la vitesse, mais il est conçu pour fonctionner de manière silencieuse.

Comment effectuer l'entretien du Soler & Palau CADS FLEXEO 210 ?

Pour entretenir le Soler & Palau CADS FLEXEO 210, nettoyez régulièrement les filtres et vérifiez le bon fonctionnement des composants électriques.

Que faire si le Soler & Palau CADS FLEXEO 210 ne fonctionne pas ?

Si le Soler & Palau CADS FLEXEO 210 ne fonctionne pas, vérifiez d'abord l'alimentation électrique et assurez-vous que tous les câblages sont correctement connectés.

Où puis-je trouver des pièces de rechange pour le Soler & Palau CADS FLEXEO 210 ?

Les pièces de rechange pour le Soler & Palau CADS FLEXEO 210 peuvent être commandées auprès de revendeurs agréés ou directement sur le site du fabricant.

Le Soler & Palau CADS FLEXEO 210 est-il adapté à une utilisation extérieure ?

Le Soler & Palau CADS FLEXEO 210 est principalement conçu pour une utilisation intérieure. Pour une utilisation extérieure, consultez les recommandations du fabricant.

Comment régler la vitesse du Soler & Palau CADS FLEXEO 210 ?

La vitesse du Soler & Palau CADS FLEXEO 210 peut être réglée via le panneau de contrôle intégré ou une télécommande, selon le modèle.

Y a-t-il une garantie pour le Soler & Palau CADS FLEXEO 210 ?

Oui, le Soler & Palau CADS FLEXEO 210 est généralement couvert par une garantie de 2 ans, mais vérifiez les conditions spécifiques auprès du revendeur.

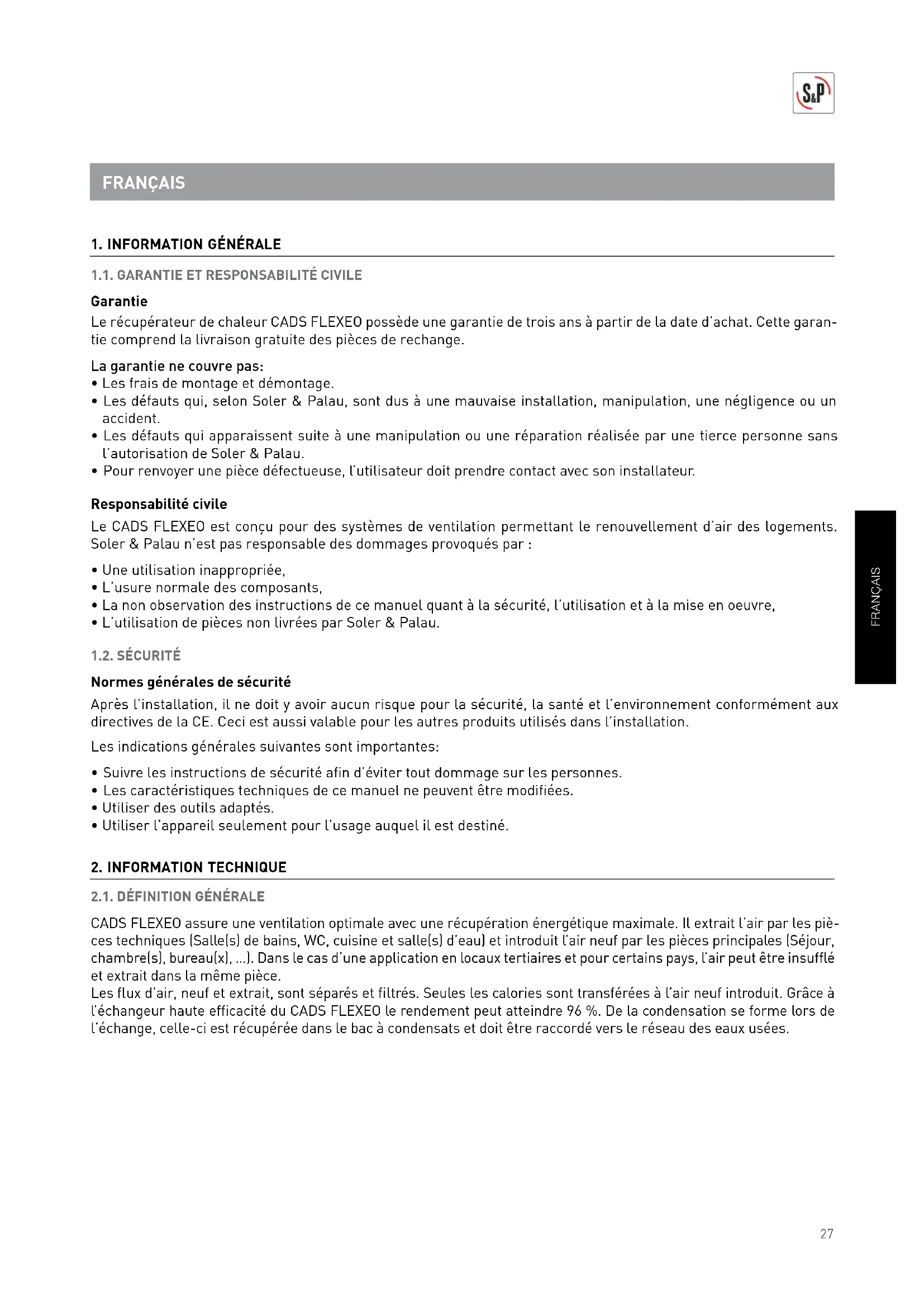

MODE D'EMPLOI CADS FLEXEO 210 Soler & Palau

Le récupérateur de chaleur CADS FLEXEO possède une garantie de trois ans à partir de la date d'achat. Cette garantie comprend la livraison gratuite des pièces de rechange.

La garantie ne couvre pas:

• Les frais de montage et démontage.
• Les défauts qui, selon Soler & Palau, sont dus à une mauvaise installation, manipulation, une négligence ou un accident.
• Les défauts qui apparaissent suite à une manipulation ou une réparation réalisée par une tierce personne sans l'autorisation de Soler & Palau.
• Pour renvoyer une pièce défectueuse, l'utilisateur doit prendre contact avec son installateur.

Responsabilité civile

Le CADS FLEXEO est conçu pour des systèmes de ventilation permettant le renouvellement d'air des logements. Soler & Palau n'est pas responsable des dommages provoqués par :

• Une utilisation inappropriée, • L'usure normale des composants,
• La non observation des instructions de ce manuel quant à la sécurité, l'utilisation et à la mise en œuvre,
• L'utilisation de pièces non livrées par Soler & Palau.

Normes générales de sécurité

Après l'installation, il ne doit y avoir aucun risque pour la sécurité, la santé et l'environnement conformément aux directives de la CE. Ceci est aussi valable pour les autres produits utilisés dans l'installation.

Les indications générales suivantes sont importantes :

• Suivre les instructions de sécurité afin d'éviter tout dommage sur les personnes.
• Les caractéristiques techniques de ce manuel ne peuvent être modifiées.
• Utiliser des outils adaptés.
• Utiliser l'appareil seulement pour l'usage auquel il est destiné.

2.1. Définition générale

CADS FLEXEO assure une ventilation optimale avec une récupération énergétique maximale. Il extrait l'air par les pièces techniques (Salle(s) de bains, WC, cuisine et salle(s) d'eau) et introduit l'air neuf par les pièces principales (Séjour, chambre(s), bureau(x),...). Dans le cas d'une application en locaux tertiaires et pour certains pays, l'air peut être insufflé et extrait dans la même pièce.

Les flux d'air, neuf et extrait, sont séparés et filtrés. Seules les calories sont transférées à l'air neuf introduit. Grâce à l'échangeur haute efficacité du CADS FLEXEO, le rendement peut atteindre 96 %. De la condensation se forme lors de l'échange, celle-ci est récupérée dans le bac à condensats et doit être raccordé vers le réseau des eaux usées.

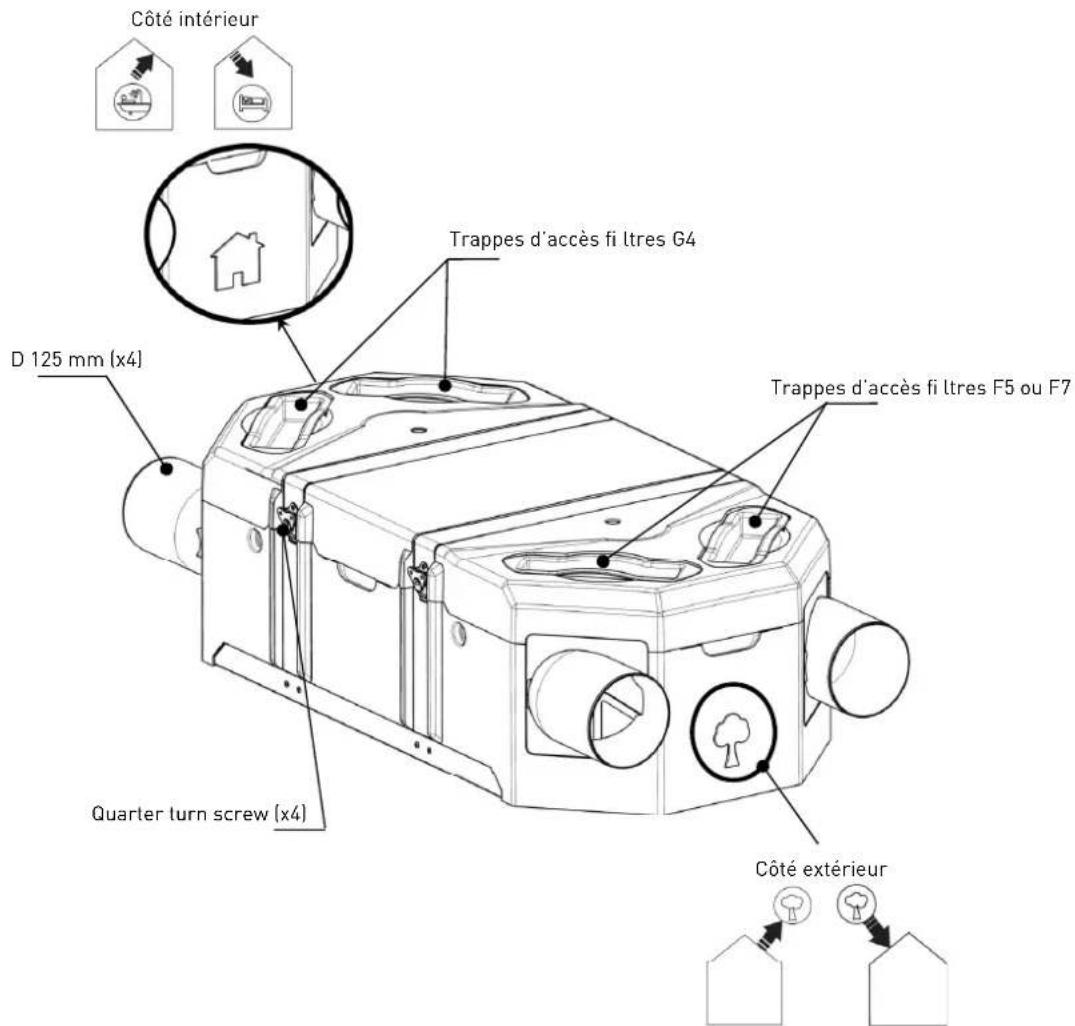

2.2. Description CADS FLEXEO

Côté intérieur Trappes d'accès fi litres G4 D 125 mm (x4) Trappes d'accès fi litres F5 ou F7 Quarter turn screw (x4) Côté extérieur

Prise d'air neuf:

Sur ce raccordement vient se connecter le conduit d'amenée d'air neuf provenant de l'extérieur. Veillez à positionner la prise d'air neuf (murale ou toiture) à une distance suffisante de toute zone à forte pollution (Arbre, rejet d'appareil de combustion, route,...).

Ce conduit doit être isolé thermiquement et hermétique pour éviter la condensation du côté extérieur et intérieur du conduit.

Insufflation d'air neuf dans le logement:

Sur ce raccordement vient se connecter le conduit d'insufflation d'air neuf réchauffé vers le logement. Pour éviter les pertes thermiques, il est conseillé d'utiliser des conduits isolés et de les passer dans le volume chauffé.

Extraction de l'air du logement:

Sur ce raccordement vient se connecter le conduit d'extraction d'air du logement. Pour éviter les pertes thermiques et afin d'optimiser au mieux le rendement de votre installation, il est conseillé d'utiliser des conduits isolés et de les passer dans le volume chauffé.

Rejet vers l'extérieur:

Sur ce piquage vient se raccorder le conduit d'évacuation de l'air extrait de l'intérieur de la maison vers l'extérieur.

Ce conduit doit être isolé thermiquement et hermétique pour éviter la condensation du côté extérieur et intérieur du conduit.

2.3. CARACTÉRISTIQUES DIMENSIONNELLES Poids: 11 kg

3.1. Prescriptions générales

• Seules les mises en œuvre possibles sont décrites dans la notice.
• Les consignes de montage sont valables avec ou sans bypass.
• Il est conseillé de positionner le CADS FLEXEO dans le volume chauffé. Si ce n'est pas le cas, il est impératif d'isoler le dispositif d'évacuation des condensats.

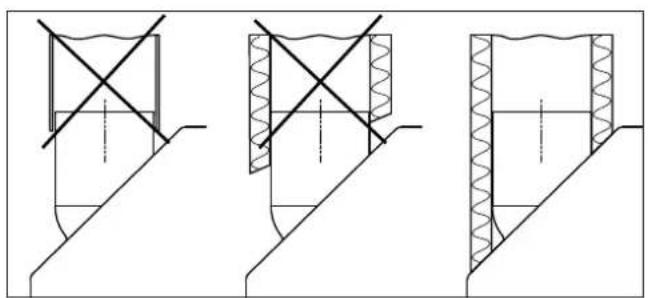

• Les conduits doivent être isolés, parfaitement emboîtés et l'isolant doit complètement recouvrir le piquage comme ci-dessous.

3.2. FIXATION Utiliser le gabarit imprimé sur l'emballage

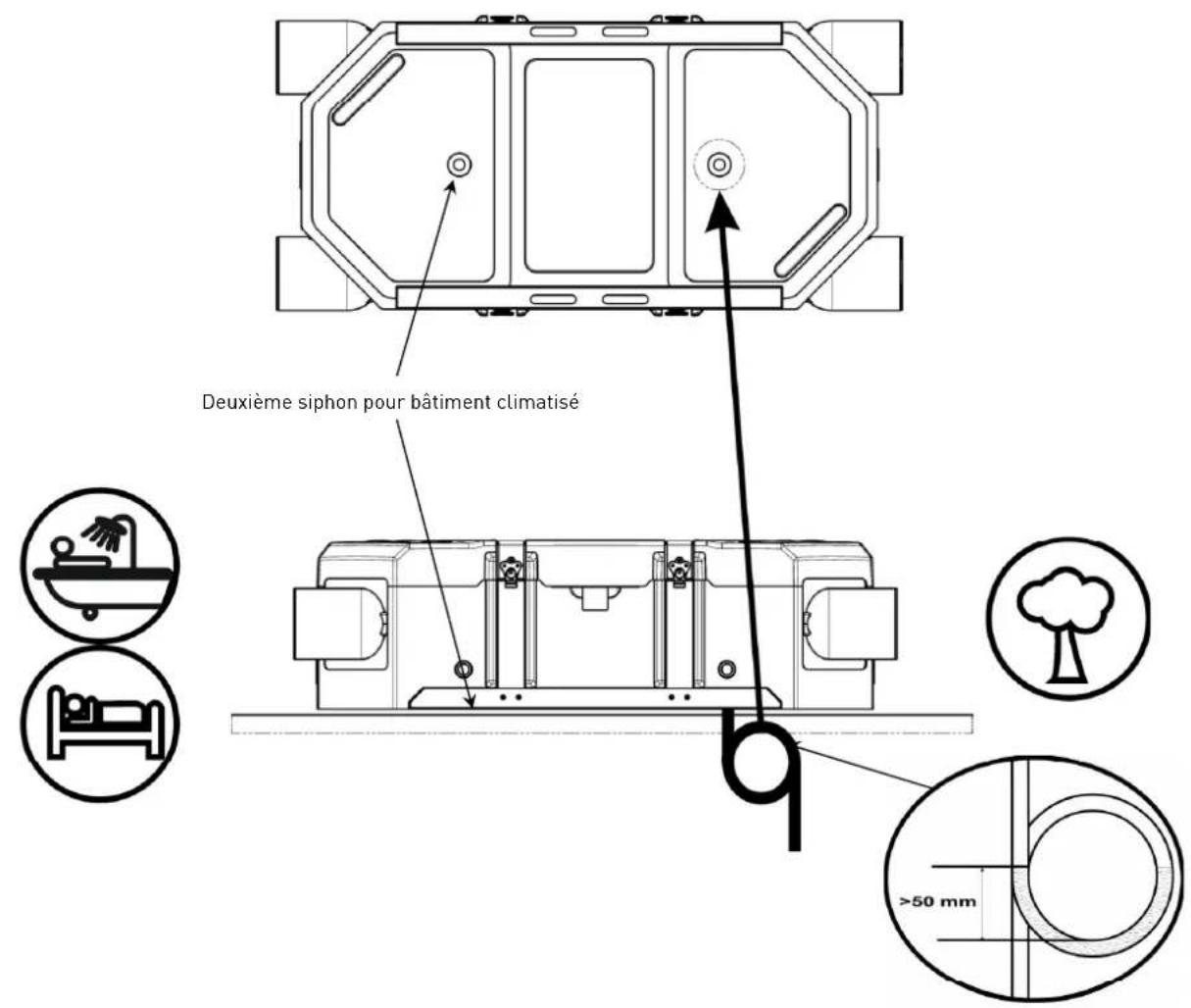

3.3. MONTAGE ET RACCORDEMENT DE L'ÉVACUATION DE CONDENSATS

Deuxième siphon pour bâtiment climatisé Filtre G4 Filtre F5 ou F7 >50 mm

3.5. AU SOL

Filtre G4 Filtre F5 ou F7

Deuxième siphon pour bâtiment climatisé >50 mm

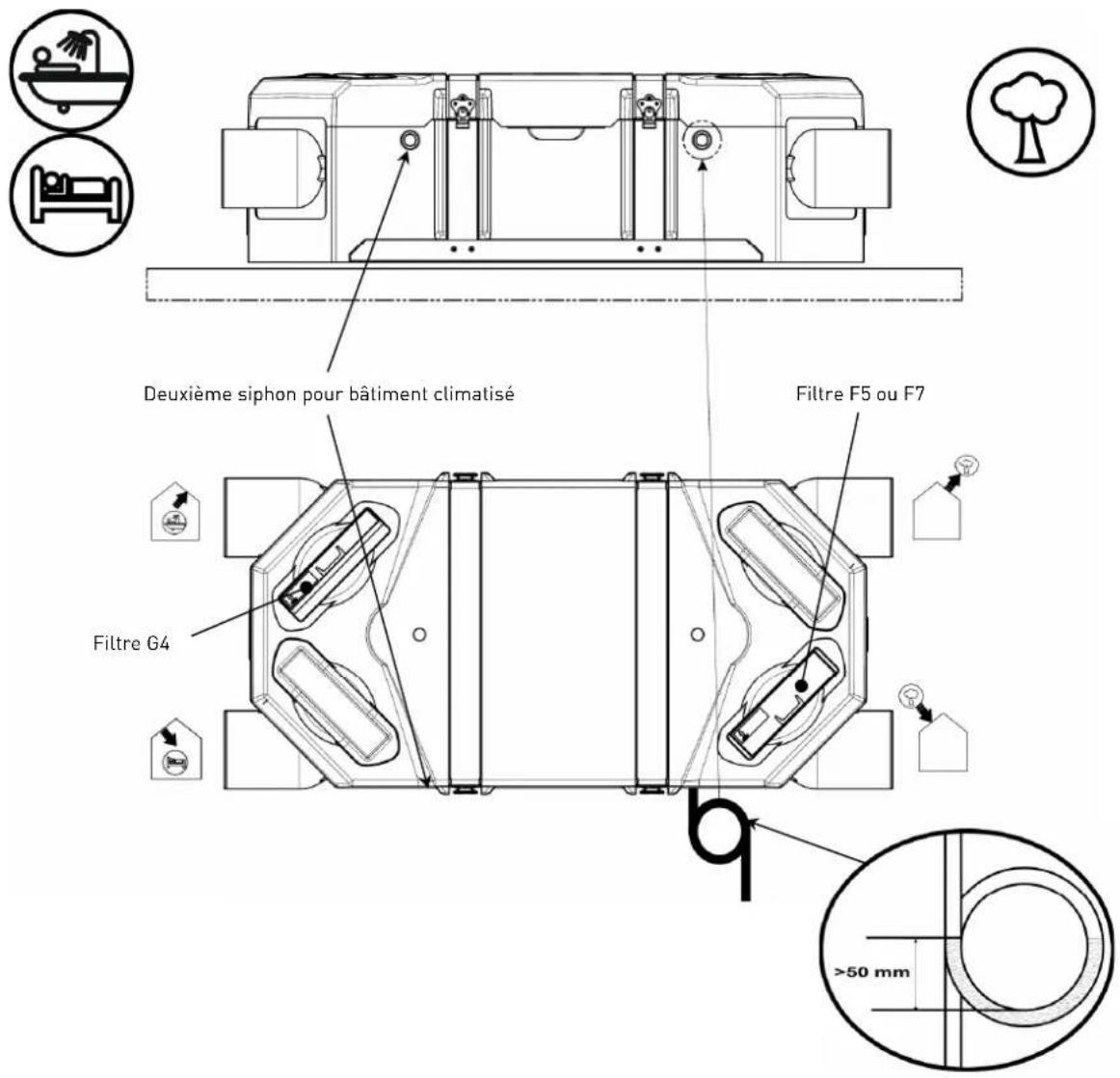

3.6. A. Entrée d'air extérieur à droite

Deuxième siphon pour bâtiment climatisé Filtre F5 ou F7 Filtre G4 >50 mm

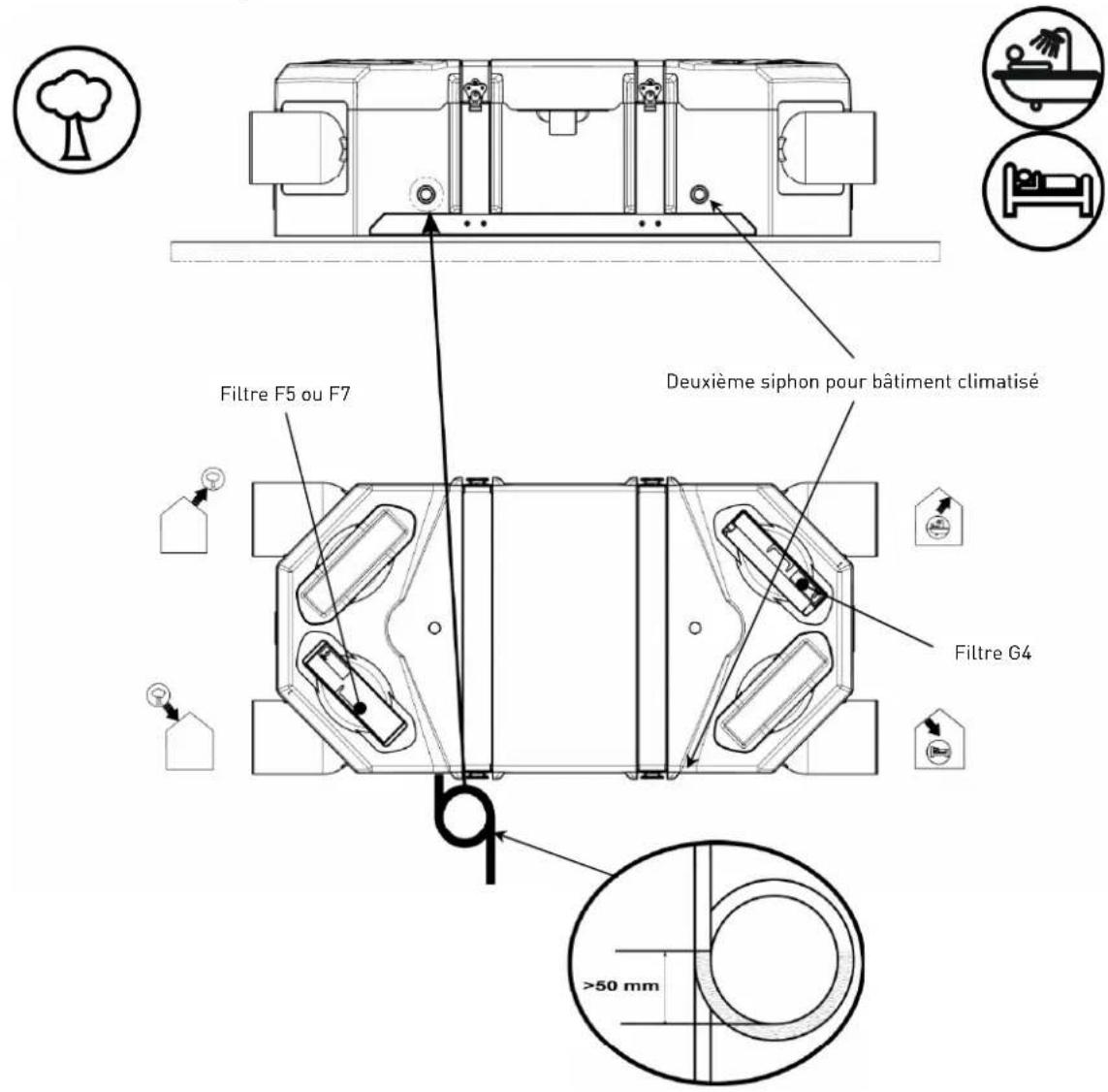

3.6. B. Entrée d'air extérieur à gauche:

Filtre F5 ou F7 Deuxième siphon pour bâtiment climatisé Filtre G4 >50 mm

3.7. Au MUR vertical - entrée air extérieur DROITE

Montage interdit en cas de bâtiment climatisé

Filtre G4 Filtre F5 ou F7 -1- -2- >50 mm

3.8. EXAMPLE DE MONTAGE TYPE "REPARTITION"

CPR o CT 125 ou APC 125

Dans le cas d'utilisation de gaine souple isolée, il est impératif de bien tendre celle-ci.

3.9. EXAMPLE DE MONTAGE TYPE "DISTRIBUTION"

Ventilateur d'extraction Ventilateur d'insufflation

Dans le cas d'utilisation de gaine souple isolée, il est impératif de bien tendre celle-ci.

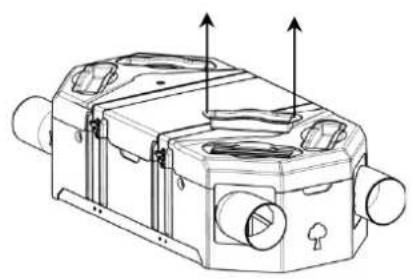

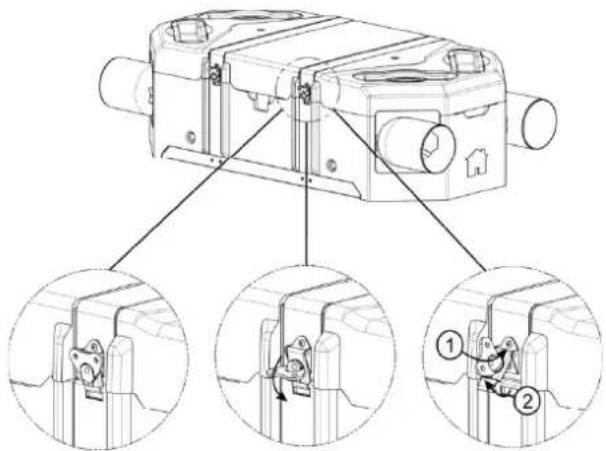

4.1. Changement filtres

Vérifier et nettoyer ou changer si nécessaire les filtres tous les 6 mois.

Vérifier et nettoyer si nécessaire l'échangeur tous les 5 ans.

Utiliser un aspirateur domestique pour aspirer les 4 faces de l'échangeur.
