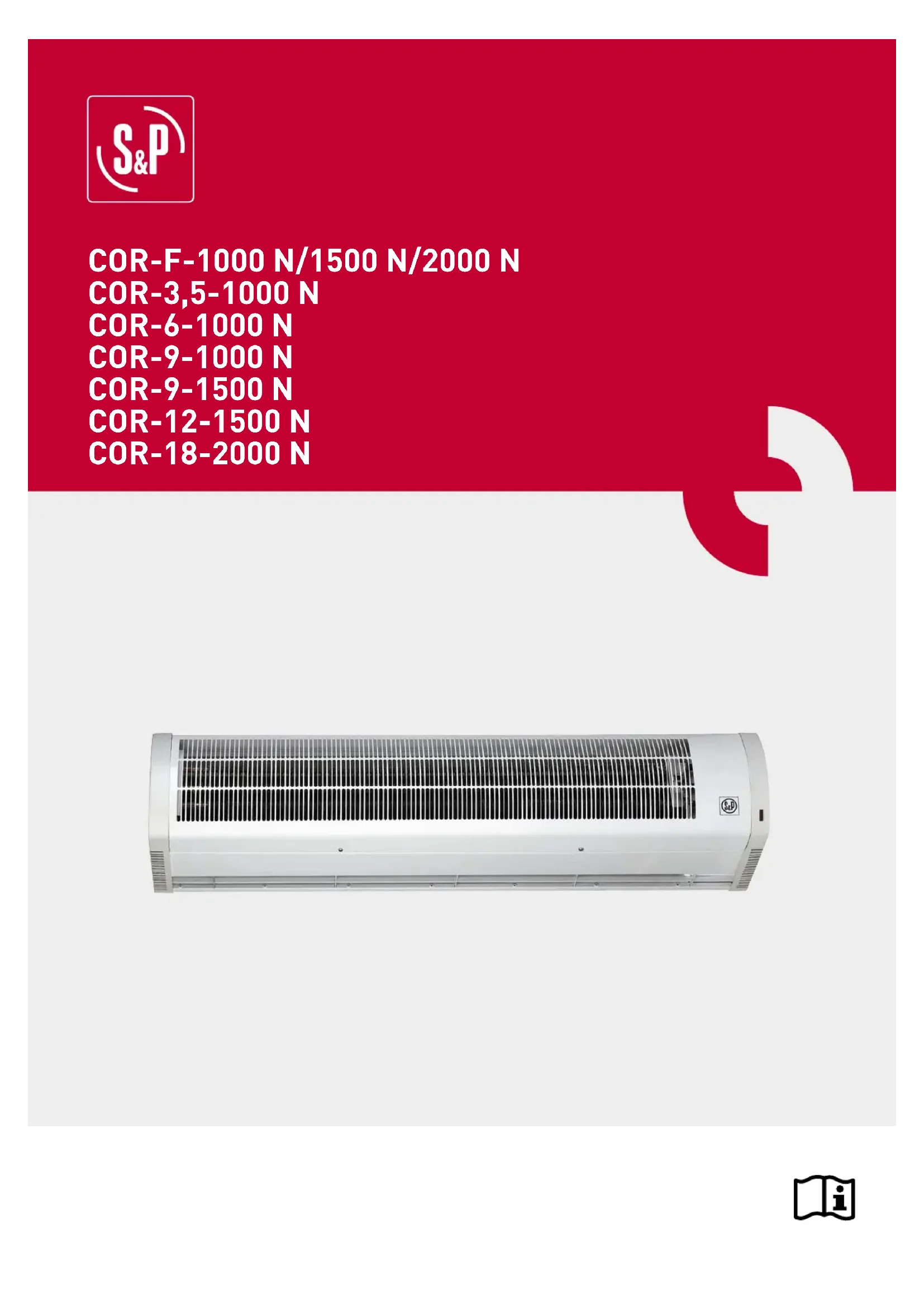

COR91000 N - Climatiseur Soler & Palau - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rideau d'air chaud/froid
Marque	Soler & Palau
Modèle	COR91000 N
Alimentation électrique	220-240 V, 50/60 Hz
Fonctions	Double fonction rideau d'air froid et chaud
Installation	Murale, distance au sol entre 1,8 et 3 mètres
Hauteur d'installation	1,8 à 3 mètres du sol
Distance minimale aux objets inflammables	50 cm (flux d'air chaud)
Protection contre les surcharges	Fusible intégré
Type de commande	Boîtier de commande déporté fourni
Compatibilité thermostat	Thermostat TR1-N (en option)
Raccordement multiple	Jusqu'à 5 appareils en cascade
Entretien des grilles	Nettoyer à sec, appareil froid et débranché
Entretien intérieur	Nettoyage annuel par un professionnel
Matériau du mur	Ne pas installer sur mur combustible (bois, plastique)
Installation électrique	Disjoncteur magnéto-thermique, section des conducteurs selon schéma
Mise à la terre	Obligatoire
Garantie	Défauts d'origine couverts
Précautions	Ne pas couvrir, ne pas installer sous prise de courant

FOIRE AUX QUESTIONS - COR91000 N Soler & Palau

Comment installer le rideau d'air COR91000 N ?

L'installation doit être réalisée par un électricien professionnel. Fixez le support mural fourni, respectez les distances minimales indiquées (fig.1) et assurez-vous que le mur est suffisamment résistant et non combustible. Raccordez électriquement selon le schéma (fig.5) avec un disjoncteur magnéto-thermique.

Quelle est la hauteur d'installation recommandée ?

La distance au sol doit être comprise entre 1,8 mètres et 3 mètres pour un fonctionnement optimal.

Puis-je utiliser cet appareil en mode chaud et froid ?

Oui, le modèle COR91000 N dispose de la double fonction rideau d'air froid et chaud. Veillez à respecter la distance de sécurité de 50 cm par rapport aux objets inflammables en mode chaud.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les grilles d'aspiration et de soufflage avec un chiffon sec. Ne pas utiliser de produits inflammables ou abrasifs. Un nettoyage intérieur complet doit être effectué chaque année par un professionnel.

Que faire en cas de surchauffe ?

L'appareil est équipé d'un fusible de protection qui coupe automatiquement l'alimentation en cas de surcharge. Si le problème persiste, contactez votre distributeur et n'effectuez pas de réparations non autorisées.

Puis-je raccorder plusieurs rideaux d'air ensemble ?

Oui, vous pouvez raccorder jusqu'à 5 appareils en cascade. Suivez les schémas de la fig.7 et tenez compte de l'augmentation de la section du câble d'alimentation. Les câbles peuvent passer à l'intérieur des appareils en utilisant les zones de passage prévues (fig.8).

Dois-je faire appel à un électricien pour l'installation ?

Oui, l'installation, le raccordement électrique et la première mise en marche doivent être réalisés par un électricien professionnel conformément à la réglementation en vigueur.

Quel type de câble d'alimentation est nécessaire ?

La section et le nombre de conducteurs doivent respecter le schéma de câblage fourni avec l'appareil. Utilisez des presse-étoupe pour maintenir les câbles et prévoyez un disjoncteur magnéto-thermique omnipolaire avec une ouverture d'au moins 3 mm.

L'appareil est-il livré avec un thermostat ?

L'appareil est livré avec un boîtier de commande déporté. Un thermostat d'ambiance TR1-N est disponible en option pour contrôler le fonctionnement dans les petits halls d'accueil.

Que faire en cas de dysfonctionnement ?

Contactez votre distributeur agréé. Ne démontez pas d'autres pièces que celles indiquées dans la notice. Toute manipulation par une personne non autorisée annulera la garantie.

MODE D'EMPLOI COR91000 N Soler & Palau

A part les modèles COR-F-1000 N, COR-F-1500 N et COR-F-2000 N, qui ne s'utilisent que comme ridesaux d'air froid, les autres apparéils de la gamme disposent de la double fonction ridesau d'air froid et rideau d'air chaud.

Vérifi er,ès l'avoir sorti de son emballage,le parfait etat de l'appareil ainsi que son fonctionnement,étant donné que tout éventuel défaut d'origine est couvert par la garantie S&P.

RECOMMANDATIONS IMPORTANTES DE SECURITE

Les rideaux d'air ne doivent pas etre installés directement sous une prise de courant.

Ne pas couvrir les rideaux d'air avec du linge ou des objets pouvant gérer à la libre circulation de l'air. En les recouvrant on risque de les faire surchauffer.

Quand l'appareil fonctionne, s'assurer que le cable d'alimentation ne passé devant la sortie d'air. S'il est installé dans une salle de bains, s'assurer que les commandes se situent hors de portée d'une personne étant dans la douche ou la baignoire.

A la mise en marche s'assurer que tout objet infl ammable est situé à plus de 50 cm du fl ux d'air chaud.

Maintenir les grilles d'entrée et de souffl age propres (voir entretien). Chaque fois que I'on doit nettoyer le rideau d'air prendre soin de le déconnecter préalablement du réseau électrique.

Ne pas manipuler l'appareil avec les mains mouillées.

L'installation, le raccordement électrique et la première mise en marche doivent être réalisés par unElectricien professionnel.

IMPORTANT: Les rideaux d'air doivent être raccordés à la terre.

L'installation électrique doit prévoir un interrupteur omnipolaire sur l'alimentation, ayant une ouverture entre contacts d'au moins 3 mm.

Pour un bon fonctionnement des rideaux d'air, la distance au sol doit etre inférieure a 3 metres et supérieure a 1,8 metres.

INSTALLATION

Ne pas installer les rideaux d'air chaud sur un mur fabriqué en matériaux combustibles (bois, plastique, etc..). Verifi er que le mur est suffiSAMMENT résistant pour supporter le ridesau d'air. Respecter les distances minimales indiquées fi g.1.

En cas d'utilisation des écrous placés dans l'appareil, marquer sur le mur l'emplacement des vis M8 comme indiqué dans le tableau de la fi g.2(a) et fi g.2(b).

Sil est prévu de suspendre l'appareil, marquer sur le mur l'emplacement des trous commeindiquédans le tableau de la fi g.3(a) et fi g.3(b), puis placer les vis (D) et les équerres (E). Sus-pendre le rideau d'air et fi xer, en partie inférieure, la vis (G).

En cas d'utilisation du jeu de supports muraux fournis, fi g.4 (2 produits pour les modèles 1000 et 3 pour le modèles 1500/2000), fi xer le support (L) à la partie postérieure du rideau d'air avec les vis fournies (I). Fixer les support (J) au mur de manière à les faire coïncider avec les supports (L) du rideau d'air. Voir les cotes fi g.3(a) et fi g.3(b). Placer le rideau d'air sur les supports muraux et immobiliser le montage avec la vis de fi xation (k).

RACCORDEMENT ÉLECTRIQUE (Fig. 5)

L'installation électrique devra être réalisée conformément à la réglementation en vigueur dans chaque pays.

Vérifi er que la tension du réseau correspond à cette indiquée sur la plaque caractéristique de l'appareil.

Prévoir dans l'alimentation un disjoncteur magneto-thermique ou autre dispositif coupant toutes les lignes d'alimentation de l'appareil.

Respecter le nombre et la section des conducteurs indiqués sur le schéma de câblage correspondant à chaque apparéil.

Maintenir les cables avec les presse-étoupe.

MISE EN MARCHE ET FONCTIONNEMENT

Raccordement aux boitiers de commandes (commandes déportées fournies avec l'appareil)

APPAREIL BOITIER DE COMMANDE
COR-F-1000 N	CR-FCOR-F-1500 N
COR-F-2000 N
COR-3,5-1000 N CR-3,5 N
COR-6-1000 N	CR-6/9 N
COR-9-1000 N
COR-9-1500 N
COR-12-1500 N
COR-18-2000 N

RACCORDEMENT AVEC THERMOSTAT TR1-N (FIG.6) (ACCESSOIRE)

Si le rideau d'air est installé dans un hall d'accueil de petite taille, il est possible d'installer un thermostat TR1-N pour contrôler son fonctionnement.

POUR LE RACCORDEMENT DE 2 RIDEAUX D'AIR CHAUD OU PLUS (MAXIMUM 5), SUIVRE LES SCHEMAS DE LA FIG. 7.

NOTA: En cas de raccordement multiple, tener compte de l'augmentation de la section du cable d'alimentation, fonction du nombre d'appareils raccordés. Pour raccorder deux appareils ou plus, il est prévu de pouvoir passer les cables par l'intérieur des appareils. Dans les flasques il existe une zone circulaire clairément marquee et facile à rompre, pour permettre le passage de ces cables fi g. 8.

DISPOSITIF DE SECURITE CONTRE LES SURCHARGES

Les rideaux d'air sont équipés d'un fusible coupant automatiquement l'alimentation en cas de surcharge.

ENTRETIEN

Les rideaux d'air ne nécessitant pas d'entretien spécifique que si ce n'est:

Maintenir les grilles d'aspiration et de souffl age propres. Les nettoyer quand l'appareil est froid avec un chiffon sec. Ne pas utiliser de produits infl immables ou abrasifs.

Chaque année effectuer un nettoyage complet de l'intérieur. Ce nettoyage doit être fait par un professionnel.

En cas de fonctionnement anormal, se mettre en contact avec son distributeur. Ne pas démonter d'autres pieces que celles indiquées dans ces instructions; toutes manipulations effectuees par une personne non autorisée, entraineraient l'annulation de la garantie.

S&P se reserve le droit de modifi er ces instructions sans préavis.
