GEBRUIKSAANWIJZING CADS FLEXEO 210 Soler & Palau

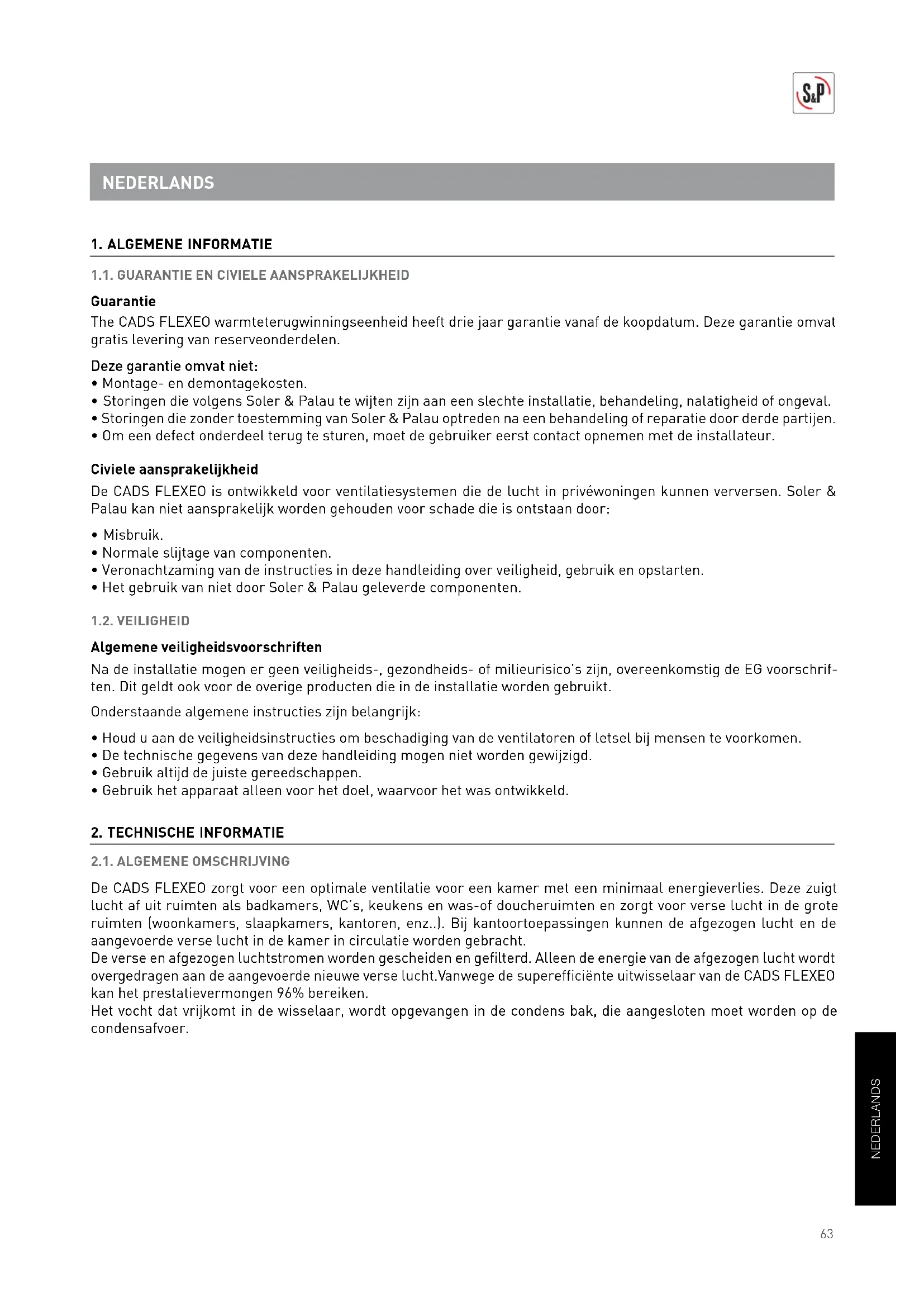

The CADS FLEXEO warmteterugwinningseenheid heeft drie jaar garantie vanaf de koopdatum. Deze garantie omvat gratis levering van reserveonderdelen.

Deze garantie omvat niet:

• Montage- en demontagekosten.
• Storingen die volgens Soler & Palau te wijten zijn aan een slechte installatie, behandeling, nalatigheid of ongeval.
• Storingen die zonder toestemming van Soler & Palau optreden na een behandeling of reparatie door derde partijen.
• Om een defect onderdeel terug te sturen, moet de gebruiker eerst contact opnemen met de installateur.

Civiele aansprakelijkheid

De CADS FLEXEO is ontwikkeld voor ventilatiesystemen die de lucht in privéwoningen kunnen verversen. Soler & Palau kan niet aansprakelijk worden gehouden voor schade die is ontstaan door:

• Misbruik.
• Normale slijtage van componenten.
• Veronachtzaming van de instructies in deze handleiding over veiligheid, gebruik en opstarten.
• Het gebruik van niet door Soler & Palau geleverde componenten.

1.2. VEILIGHEID

Algemene veiligheidsvoorschriften

Na de installatie mogen er geen veiligheids-, gezondheids- of milieurisico's zijn, overeenkomstig de EG voorschriften. Dit geldt ook voor de overige producten die in de installatie worden gebruikt.

Onderstaande algemene instructies zijn belangrijk:

• Houd u aan de veiligheidsinstructies om beschadiging van de ventilatoren of letsel bij mensen te voorkomen.
• De technische gegevens van deze handleiding mogen niet worden gewijzigd.
• Gebruik altijd de juiste gereedschappen.
• Gebruik het apparaat alleen voor het doel, waarvoor het was ontwikkeld.

De CADS FLEXEO zorgt voor een optimale ventilatie voor een kamer met een minimaal energieverlies. Deze zuigt lucht af uit ruimten als badkamers, WC's, keukens en was-of doucheruimten en zorgt voor verse lucht in de grote ruimten (woonkamers, slaapkamers, kantoren, enz..). Bij kantoortoepassingen kunnen de afgezogen lucht en de aangevoerde verse lucht in de kamer in circulatie worden gebracht.

De verse en afgezogen luchtstromen worden gescheiden en gefilterd. Alleen de energie van de afgezogen lucht wordt overgedragen aan de aangevoerde nieuwe verse lucht. Vanwege de superefficiënte uitwisselaar van de CADS FLEXEO kan het prestatievermongen 96% bereiken.

Het vocht dat vrijkomt in de wisselaar, wordt opgevangen in de condens bak, die aangesloten moet worden op de condensafvoer.

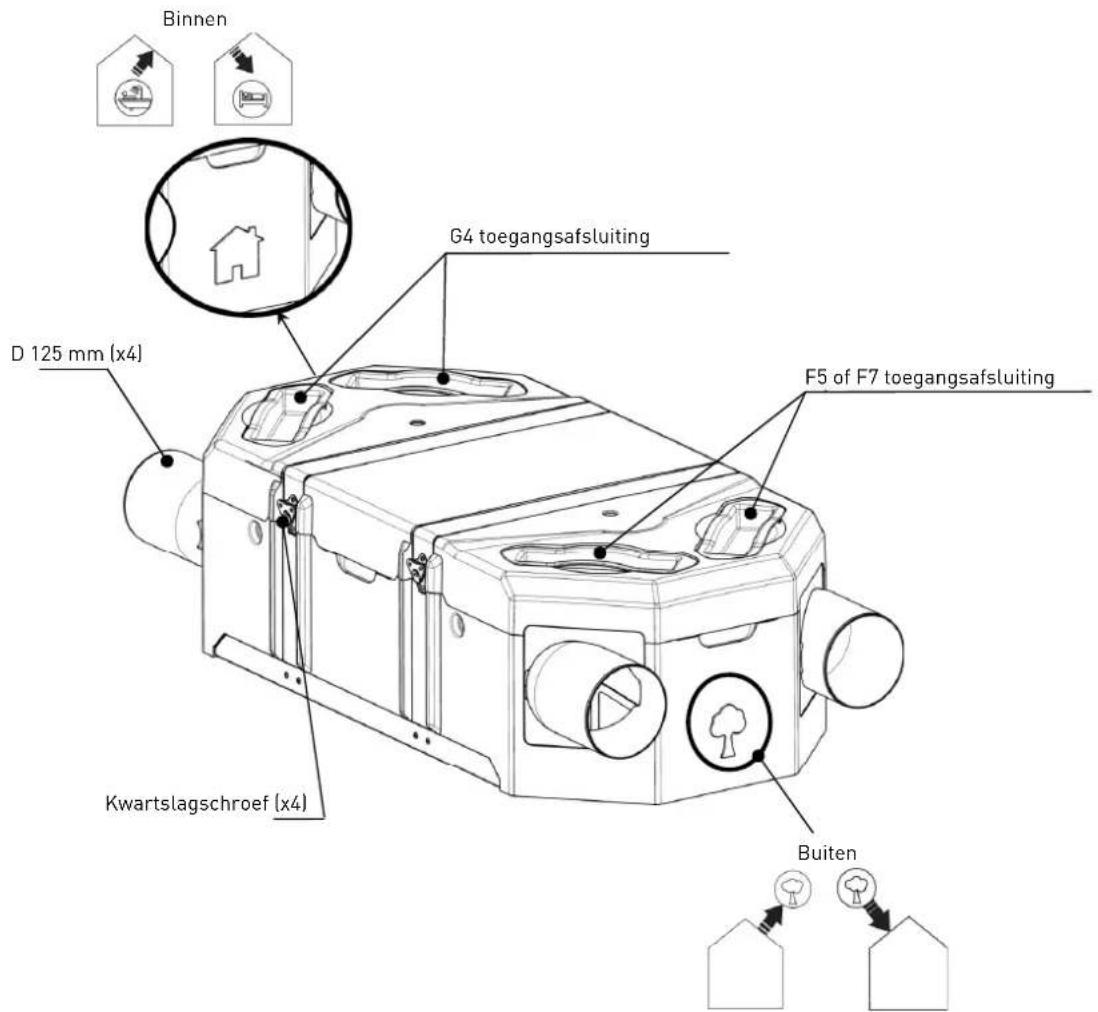

2.2. BESCHRIJVING VAN DE CADS FLEXEO

Binnen G4 toegangsafsluiting D 125 mm (x4) F5 of F7 toegangsafsluiting Kwartslagschroef (x4) Buiten

Inlaat voor nieuwe verse lucht:

Op deze pasring wordt de inlaat voor buitenlucht aangesloten. Zorg ervoor om de inlaat voor verse lucht (muur of dak) op voldoende afstand van een omgeving met een hoge vervuiling (boom, verbrander met uitstoot, weg, enz.) te positioneren.

Dit ronde kanaal moet thermisch worden geisoleerd en afgesloten om condensatie aan de buiten- en binnenkant van het ronde kanaal te voorkomen.

Verse lucht in het gebouw aanvoeren:

Op deze pasring wordt het ronde kanaal van de luchtinlaat naar het onroerend goed aangesloten. Om warmteverlies te voorkomen, wordt aanbevolen om geisoleerde ronde kanakllen ttegebrubiikken en ddeze ttemontteren iin ddeverwarmdderuimitte.

Lucht uit het gebouw afzuigen:

Op deze pasring wordt het ronde afzuigkanaal van het onroerend goed aangesloten Om warmteverlies te voorkomen en het prestatievermogen van de installatie te optimaliseren, wordt aanbevolen om geisoleerde ronde kanalen te gebruiken en deze te monteren in de verwarmde ruimte.

Afzuiglucht uitblazen:

Op deze pasring wordt het ronde uitblaaskanaal naar buiten aangesloten.

Dit ronde kanaal moet thermisch worden geisoleerd en afgesloten om condensatie aan de buiten- en binnenkant van het ronde kanaal te voorkomen.

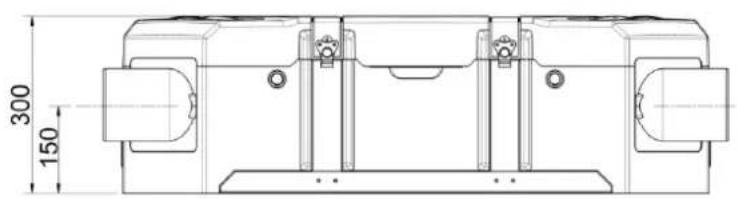

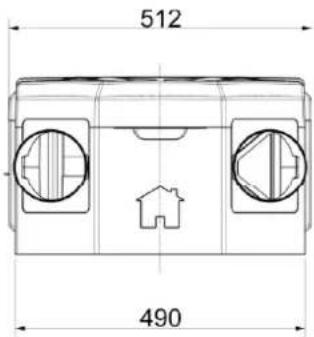

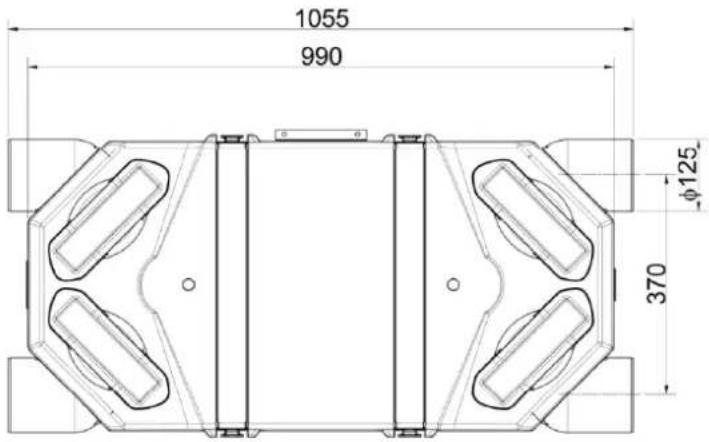

2.3. DIMENSIONELE GEGEVENS

300 150

512 490

1055 990 φ125 370

Gewicht: 11 kg

3. INSTALLATIE

3.1. ALGEMENE VEREISTEN

• In deze handleiding worden alleen geschikte mogelijkheden beschreven.
• De instructies zijn beschikbaar voor installaties met of zonder bypass.
• Aanbevolen wordt om de CADS FLEXEO in een verwarmde ruimte in huis te installeren.
• Anders is het essentieell om de condensaftapinrichting te isoleren.
• Ronde kanalen moeten worden geïsoleerd en perfect worden aangesloten. De isolatie moet de pasring volledig bedekken (zie beneden).

Niet-geïsoleerd rond kanaal

Geïsoleerd rond kanaal

Geïsoleerd rond kanaal

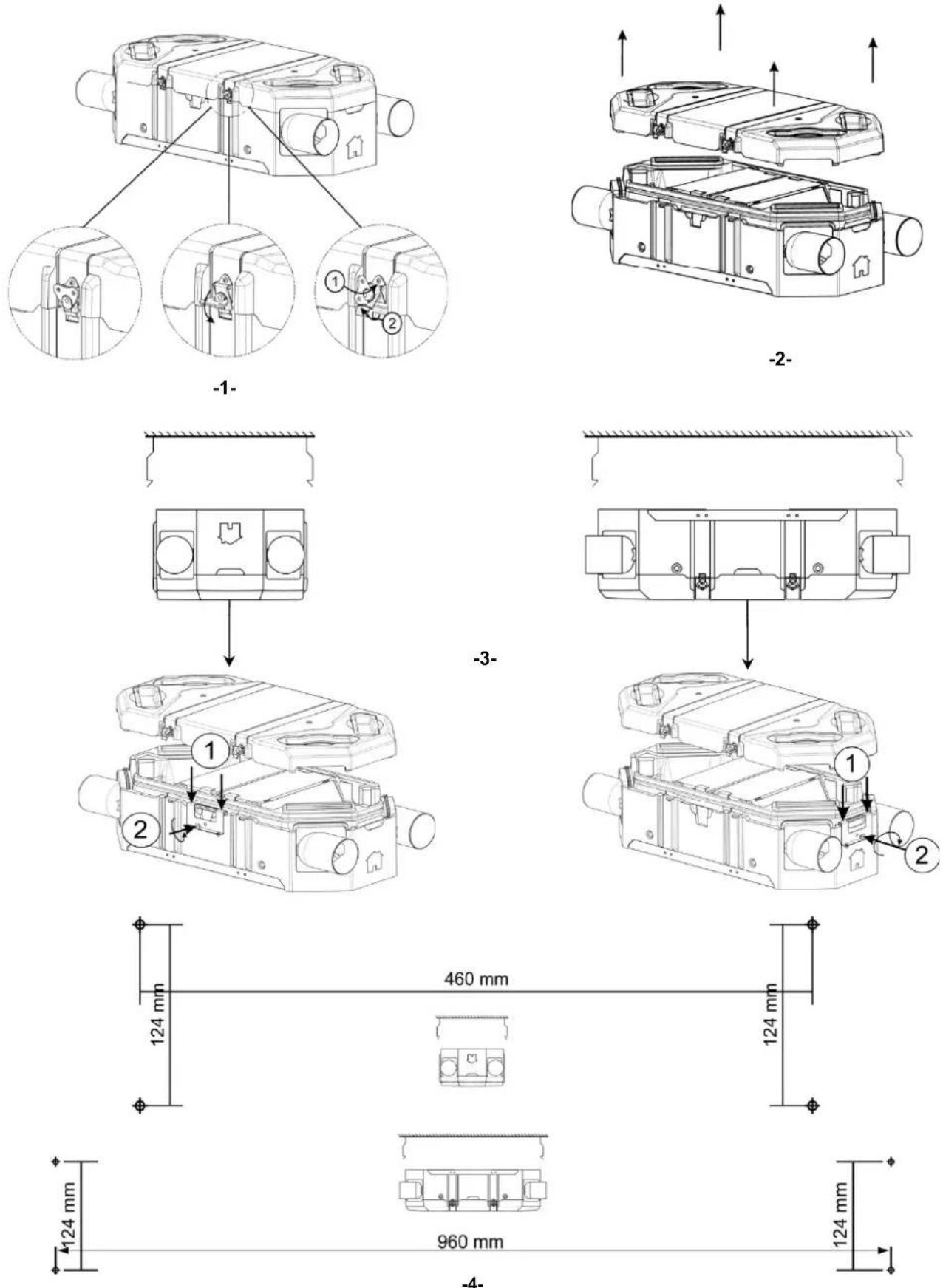

3.2. VASTSTELLING

Gebruik de sjabloon op de verpakking

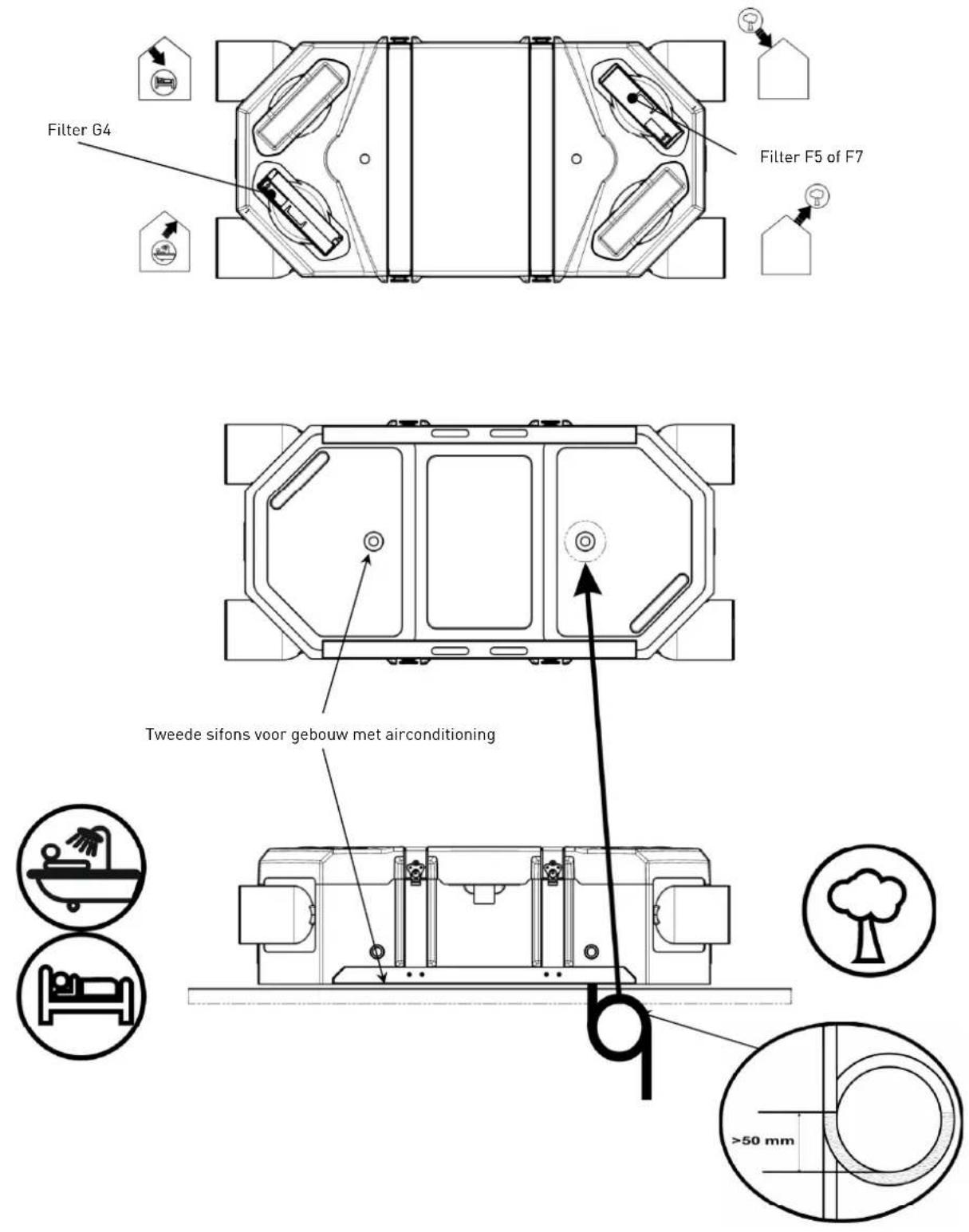

Tweede sifons voor gebouw met airconditioning Filter G4 >50 mm Filter F5 of F7

3.5. OP DE VLOER

Filter G4 Filter F5 of F7 Tweede sifons voor gebouw met airconditioning >50 mm

3.6. OP DE MUUR- HORIZONTALE MONTAGE

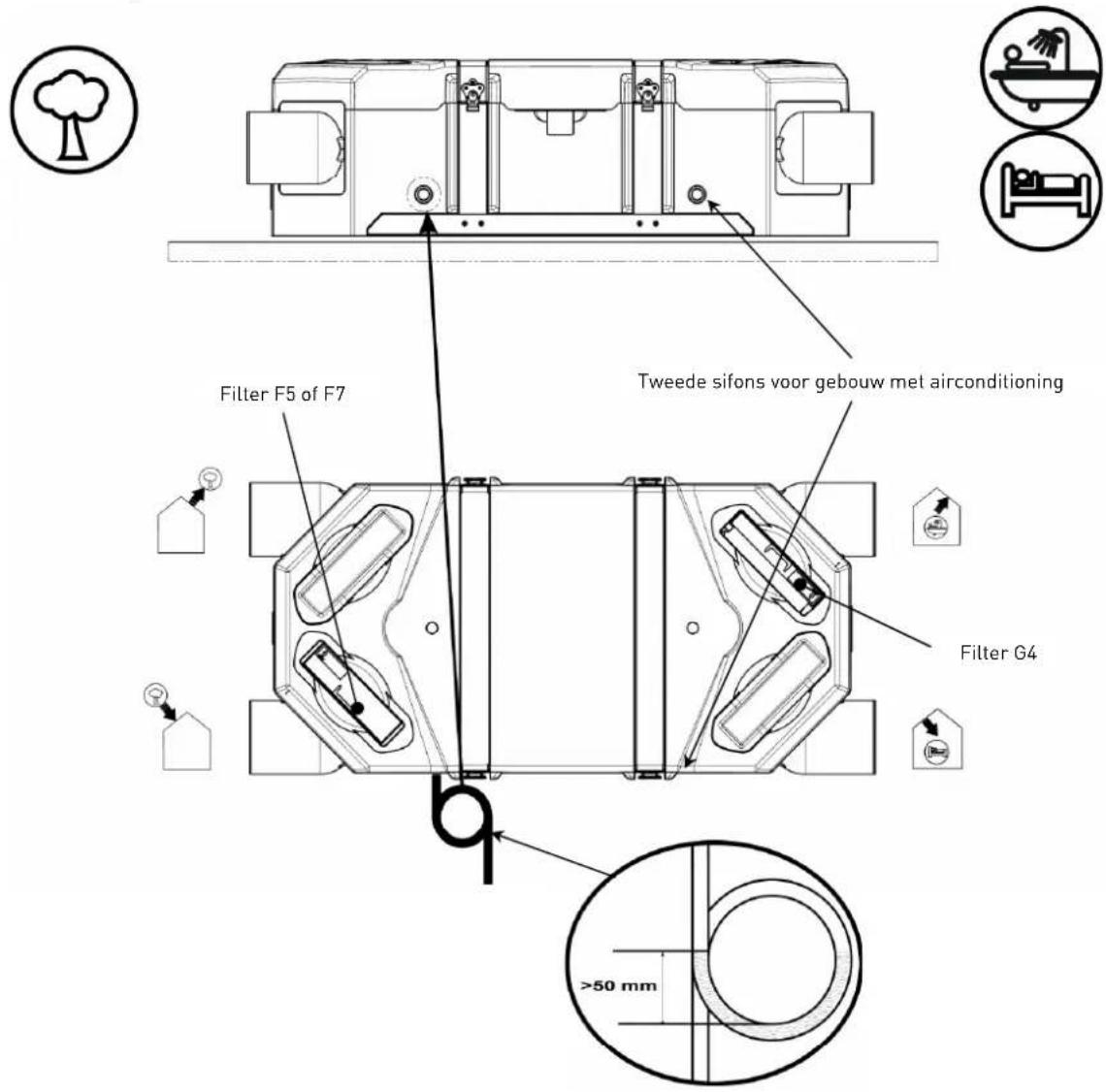

3.6.a. Verse aanzuiglucht aan de rechterkant

Tweede sifons voor gebouw met airconditioning Filter F5 of F7 Filter G4 >50 mm

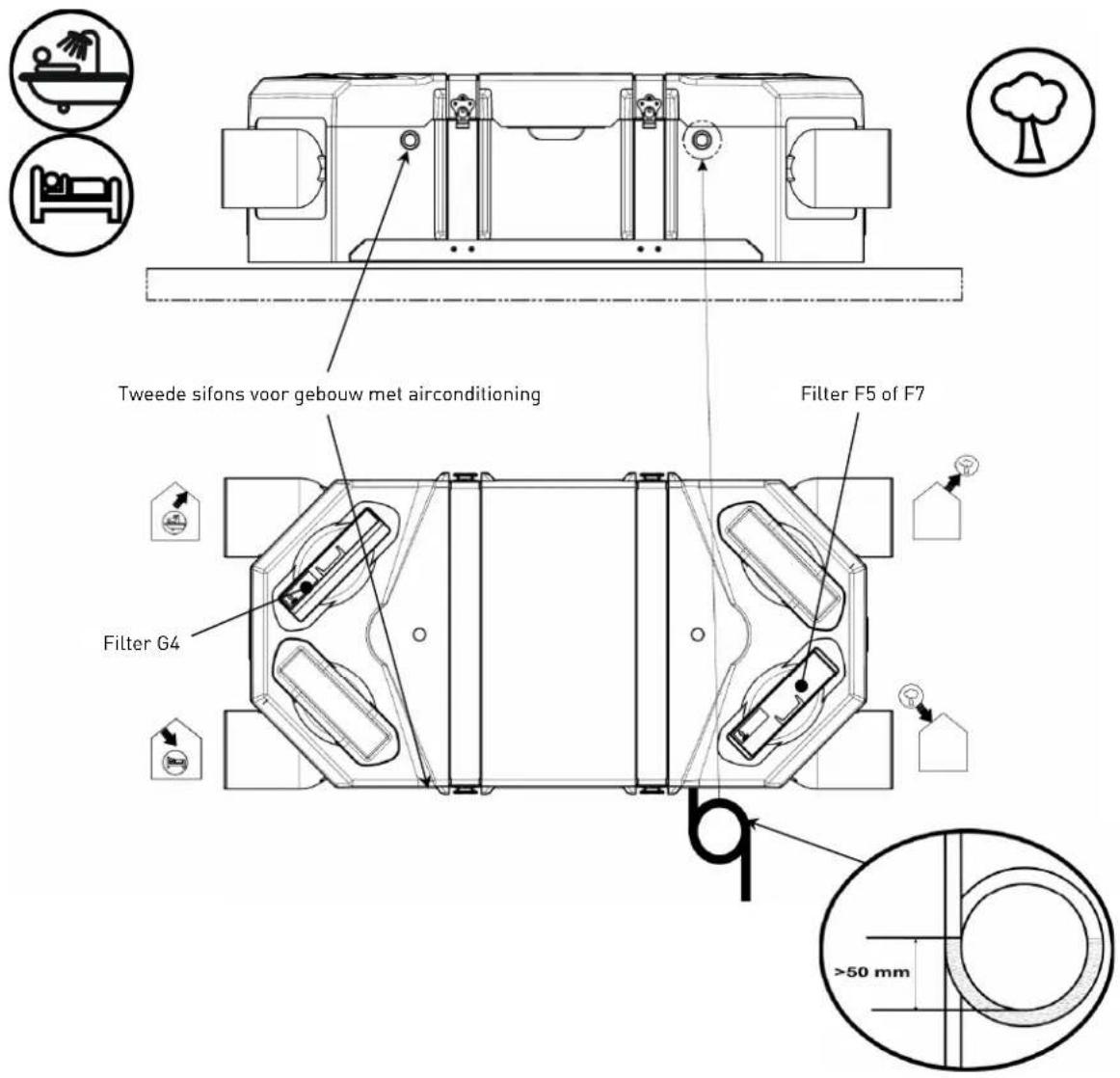

3.6.b. Verse aanzuiglucht aan de linkerkant

Filter F5 of F7 Tweede sifons voor gebouw met airconditioning Filter G4 >50 mm

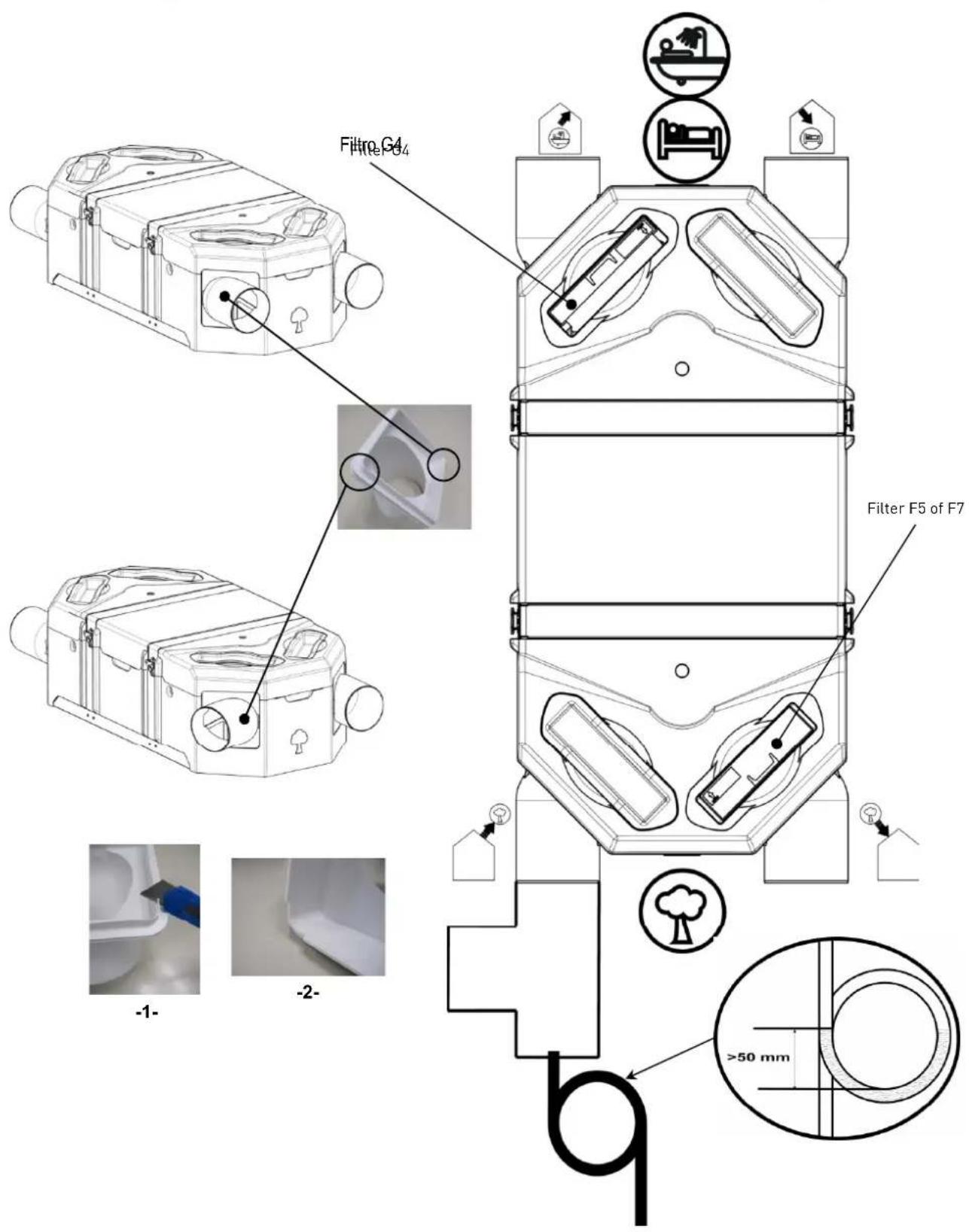

3.7. OP DE MUUR - VERTICALE MONTAGE - VERSE AANZUIGLUCHT AAN DE RECHTERKANT

Verboden montage bij gebouw met airconditioning

Filtro G4 Filter F5 of F7 -1- -2- >50 mm

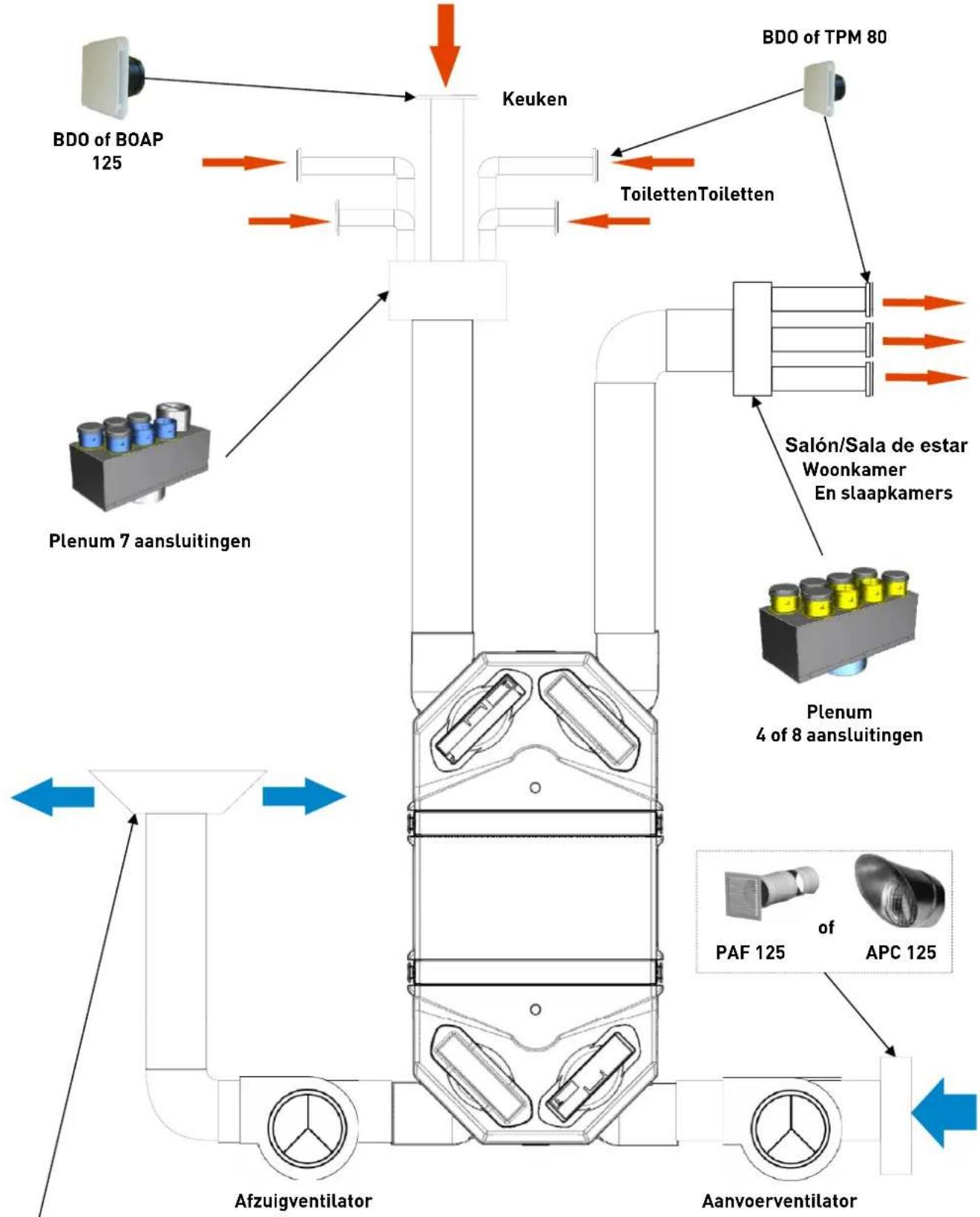

3.8. VOORBEELD VAN GESCHIKT "GESPLITST" TYPE

Bij gebruik van een flexibel geïsoleerd rond kanaal moet deze strak worden getrokken.

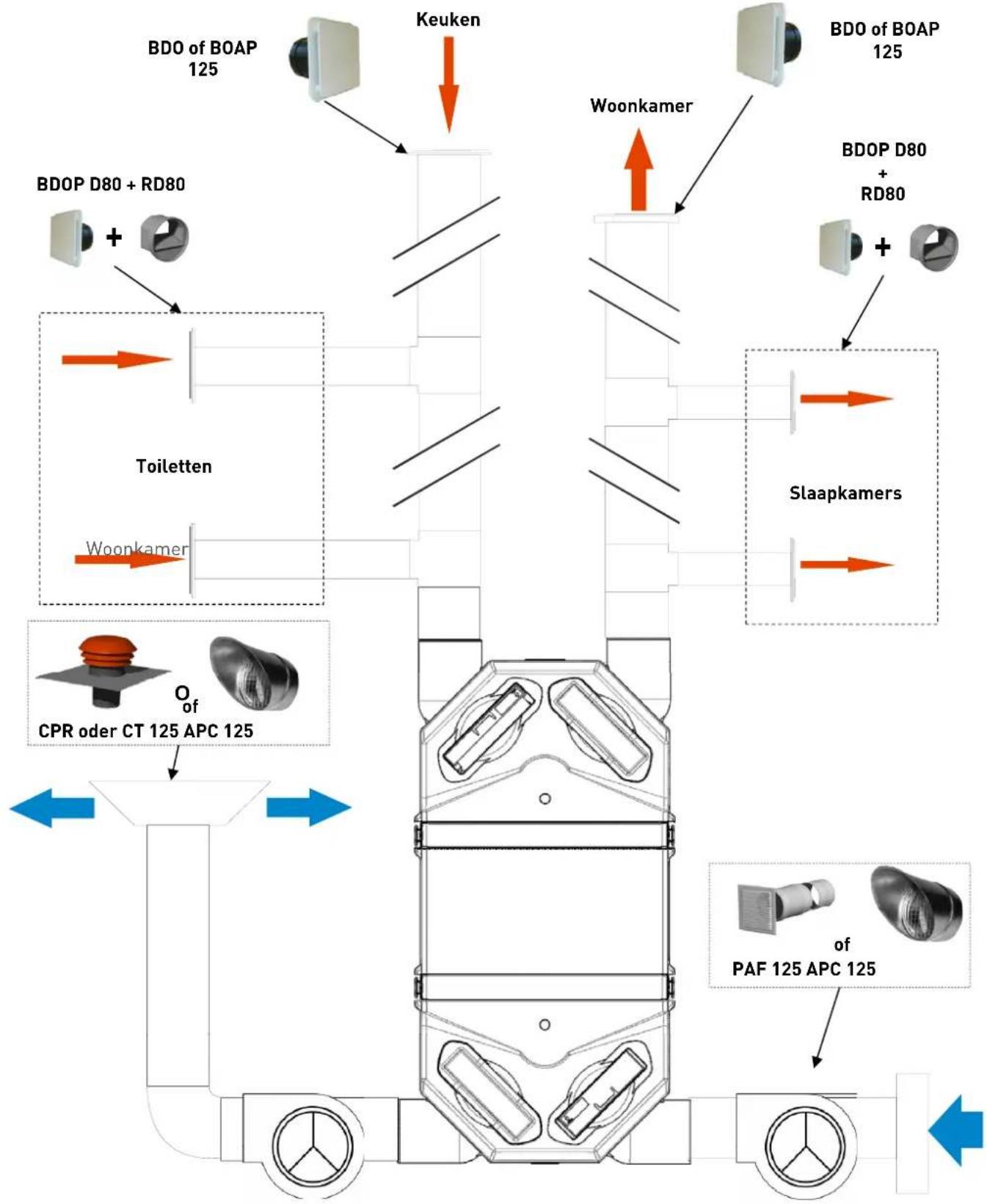

3.9. VOORBEELD VAN GESCHIKT "DISTRIBUTE" TYPE

Afzuigventilator Aanvoerventilator

Bij gebruik van een flexibel geïsoleerd rond kanaal moet deze strak worden getrokken.

4. ONDERHOUD

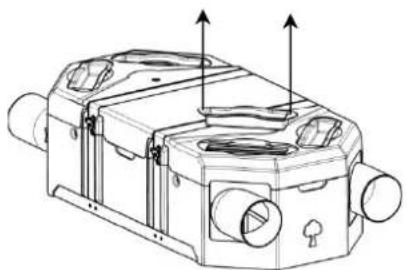

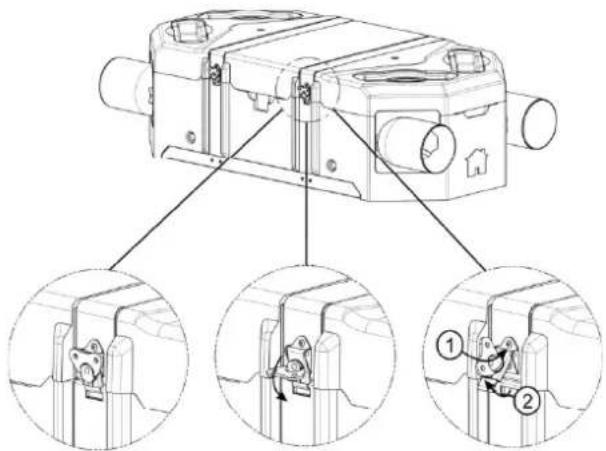

4.1. FILTERS VERVANGEN

Controleer, reinig of vervang filters zo nodig eens per 6 maanden.

Controleer en reinig de warmte-uitwisselaar zo nodig eens per 5 jaar.

Zuig de 4 zijden van de warmte-uitwisselaar af met een huishoudelijke vacuümpomp
