CORPRO W - Acondicionador de aire Soler & Palau - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortina de aire (climatizador)
Marca	Soler & Palau
Modelo	CORPRO W
Alimentación eléctrica	230 V CA, 50 Hz
Índice de protección	IP20
Rango de temperatura ambiente de funcionamiento	5 °C a 40 °C
Temperatura máxima del agua de calefacción	90 °C
Presión máxima del agua	1,6 MPa
Clase de filtración	G3 (EU3)
Tipo de motor	Motor EC de alta eficiencia
Velocidades de ventilación	3 velocidades ajustables
Control	Pantalla táctil remota Ditronic con sonda de temperatura ambiente
Modos de funcionamiento	Ventilación, calefacción (agua), automático, manual, programación semanal
Protección anticongelante	Sí (para versiones de batería de agua)
Comunicación	Modbus RTU, contactos GTC sin tensión, enlace maestro-esclavo mediante RJ11
Cableado del control	Cable RJ45 (no incluido) o accesorio RJ45-10 COR-PRO (10 m)
Dimensiones aproximadas (L x An x Al)	1200 x 300 x 300 mm (según modelo)
Peso aproximado	25 kg (según modelo)
Instalación	Suspensión al techo por 4 o 5 puntos M10 o montaje en pared con accesorio SOP.COR-PRO
Conexión hidráulica	Entrada y salida de agua en el lado derecho, rosca 1/2" (estimación), racores flexibles recomendados
Mantenimiento del filtro	Limpieza mensual del filtro G3, reemplazo por el filtro AFR COR-PRO si está obstruido
Mantenimiento trimestral	Verificación de las fijaciones, limpieza interior, control de estanqueidad y seguridad eléctrica
Seguridad	Parada por fallo, bloqueo del teclado, protección anticongelante, fusibles FU1-FU3
Accesorios opcionales	Contacto de puerta CR-MAGNET CORPRO, soporte mural SOP.COR-PRO, cable RJ11-5 COR-PRO

Preguntas frecuentes - CORPRO W Soler & Palau

¿Cómo instalar la cortina de aire CORPRO W en el techo?

Utilice los 4 (o 5 para el modelo 2500) puntos de suspensión M10. Ancle el aparato con varillas roscadas adecuadas (no incluidas) y verifique la horizontalidad. Se recomiendan soportes antivibración.

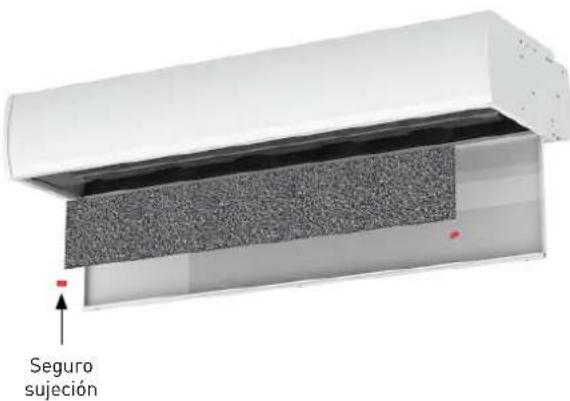

¿Cuál es el procedimiento de limpieza del filtro?

Retire las protecciones plásticas, afloje los tornillos de la puerta de inspección, incline la puerta y luego gire los pestillos de retención para liberar el filtro. Límpielo con una aspiradora o con agua jabonosa. Reemplácelo si es necesario con el filtro AFR COR-PRO.

¿Cómo ajustar la temperatura de consigna?

En la pantalla táctil Ditronic, presione el ícono de temperatura (termómetro) y use las flechas para seleccionar la temperatura deseada. El valor se guarda automáticamente después de 1 segundo.

¿Cómo usar la programación semanal?

En el menú de parámetros básicos, active la función de programación semanal. Podrá definir para cada día de la semana la hora de inicio y parada de la cortina de aire.

¿Qué significa el ícono rojo « F » en la pantalla?

El ícono rojo « F » indica que el intervalo de mantenimiento del filtro se ha excedido. Consulte el ajuste de intervalos en los parámetros avanzados y reinicie el contador después de limpiar o reemplazar el filtro.

¿Cómo activar el modo automático con contacto de puerta?

En los ajustes avanzados, active el modo « Automatic A ». Asegúrese de que un contacto de puerta (accesorio CR-MAGNET CORPRO) esté instalado y configurado en los parámetros. La cortina pasará automáticamente a reposo cuando la puerta esté cerrada.

¿Se puede usar la cortina de aire en verano?

Sí, en modo verano (seleccionable en los ajustes de temperatura), la calefacción está desactivada. La cortina funciona entonces solo en ventilación para crear una barrera contra el aire caliente exterior.

¿Cómo conectar el control táctil a la cortina?

El control se conecta mediante un cable RJ45 (no incluido) al regulador de la cortina. El accesorio RJ45-10 COR-PRO (10 m) está disponible. Para un enlace maestro-esclavo, use un cable RJ11 (accesorio RJ11-5 COR-PRO).

¿Qué hacer en caso de alarma anticongelante?

La alarma anticongelante (ícono de copo de nieve) se activa si la temperatura desciende por debajo del umbral configurado. El regulador abre la válvula de agua y activa el relé de fallo. Si la temperatura continúa bajando, los ventiladores se detienen. Verifique el circuito de agua caliente y el aislamiento.

¿Cómo restaurar los parámetros de fábrica?

En el menú de parámetros básicos, seleccione « Restablecimiento de parámetros de fábrica ». Confirme la acción. Tenga en cuenta que esto borra todos los ajustes personalizados.

MANUAL DE USUARIO CORPRO W Soler & Palau

1. DESCRIPCIÓN ...... 6

6.1. Dimensiones....6

1. INSTALACIÓN....7

7.1. Suspensión desde el techo....7
7.2. Suspensión desde pared (accesorio SOP. COR-PRO) 7

1. CONEXIÓN ELÉCTRICA 8
2. CONEXIÓN A RED DE DISTRIBUCIÓN DE AGUA CALIENTE....8

3. PUESTA EN MARCHA 9

4. FUNCIONAMIENTO MANDO CONTROL REMOTO (Ditronic)....9

11.1. Simbología pictos controlador .... 10
11.2. Funcionamiento básico....11
11.3. Ajustes básicos....11
11.4. Ajustes avanzados .... 13

1. INFORMACIÓN BÁSICA DE SERVICIO Y MANTENIMIENTO 14

12.1. Mantenimiento trimestral .... 14
12.2. Limpieza y cambio de filtro .... 14

1. PUESTA FUERA DE SERVICIO Y RECICLAJE 15
2. MAPA MODBUS....41

DESCRIPCIÓN DE SÍMBOLOS

Información técnica

Información importante con relación a la seguridad

Información importante a leer con detenimiento ya que hay riesgo de dañar el equipo al actuar de forma incorrecta

Información importante, leer con detenimiento

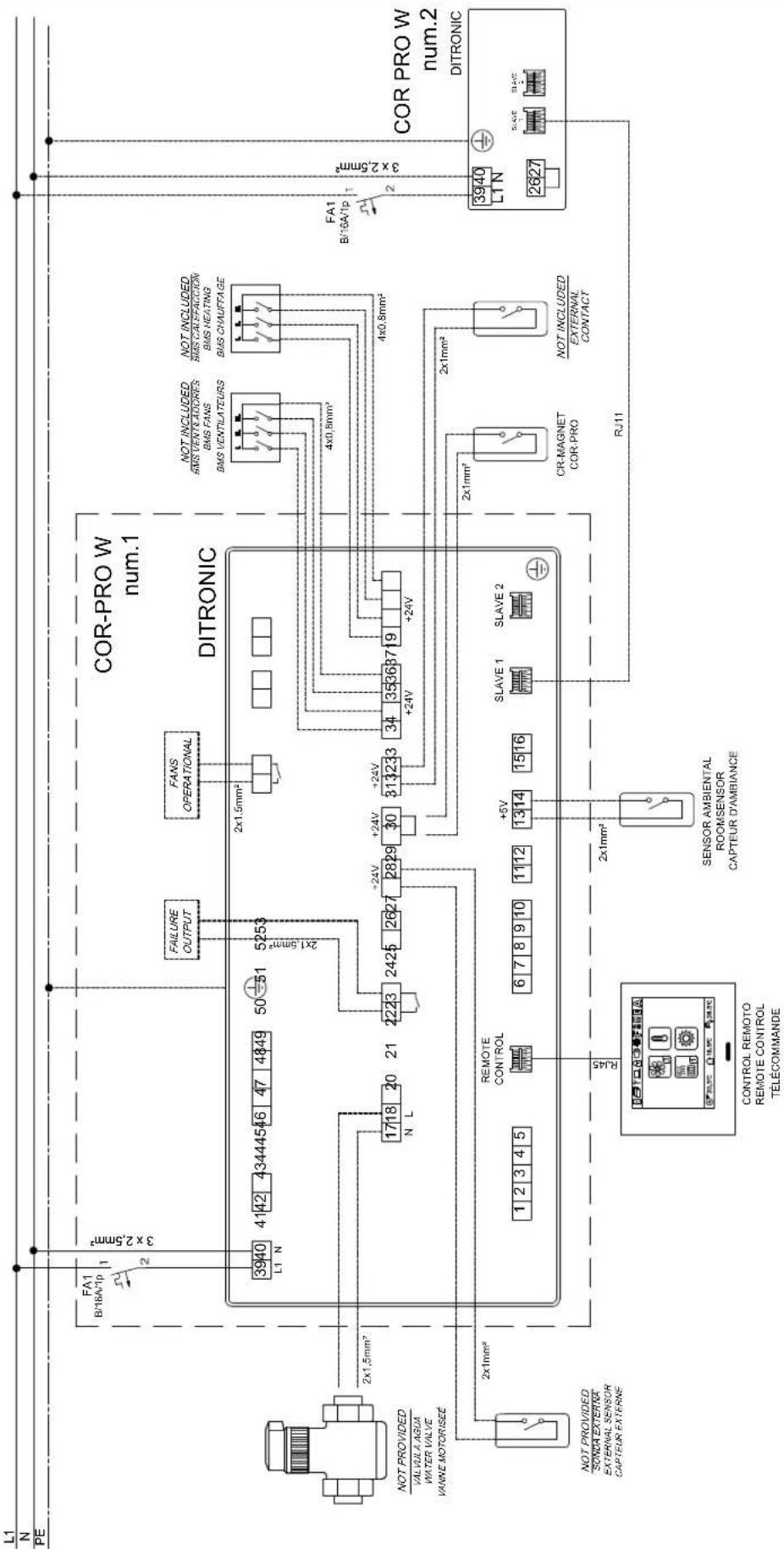

1. ESQUEMA ELÉCTRICO
    BN<fcel>FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
FUS
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC
MUTTINRINIC

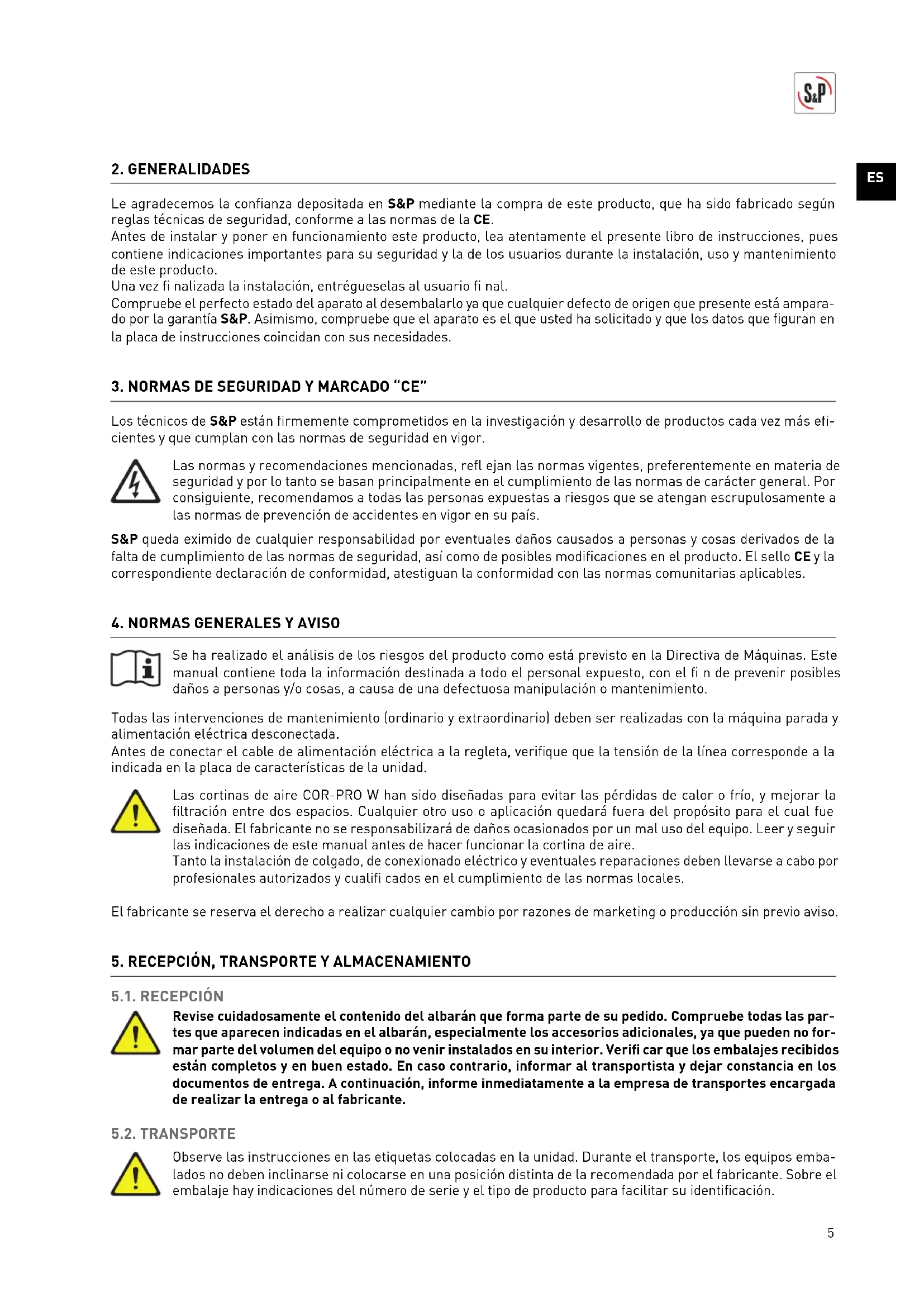

2. GENERALIDADES

Le agradecemos la confianza depositada en S&P mediante la compra de este producto, que ha sido fabricado según reglas técnicas de seguridad, conforme a las normas de la CE.

Antes de instalar y poner en funcionamiento este producto, lea atentamente el presente libro de instrucciones, pues contiene indicaciones importantes para su seguridad y la de los usuarios durante la instalación, uso y mantenimiento de este producto.

Una vez fi nalizada la instalación, entrégueselas al usuario fi nal.

Compruebe el perfecto estado del aparato al desembalarlo ya que cualquier defecto de origen que presente está amparado por la garantía S&P. Asimismo, compruebe que el aparato es el que usted ha solicitado y que los datos que figuran en la placa de instrucciones coincidan con sus necesidades.

3. NORMAS DE SEGURIDAD Y MARCADO "CE"

Los técnicos de S&P están firmemente comprometidos en la investigación y desarrollo de productos cada vez más eficientes y que cumplan con las normas de seguridad en vigor.

Las normas y recomendaciones mencionadas, refl ejan las normas vigentes, preferentemente en materia de seguridad y por lo tanto se basan principalmente en el cumplimiento de las normas de carácter general. Por consiguiente, recomendamos a todas las personas expuestas a riesgos que se atengan escrupulosamente a las normas de prevención de accidentes en vigor en su país.

S&P queda eximido de cualquier responsabilidad por eventuales daños causados a personas y cosas derivados de la falta de cumplimiento de las normas de seguridad, así como de posibles modificaciones en el producto. El sello CE y la correspondiente declaración de conformidad, atestiguan la conformidad con las normas comunitarias aplicables.

4. NORMAS GENERALES Y AVISO

Se ha realizado el análisis de los riesgos del producto como está previsto en la Directiva de Máquinas. Este manual contiene toda la información destinada a todo el personal expuesto, con el fin de prevenir posibles daños a personas y/o cosas, a causa de una defectuosa manipulación o mantenimiento.

Todas las intervenciones de mantenimiento (ordinario y extraordinario) deben ser realizadas con la máquina parada y alimentación eléctrica desconectada.

Antes de conectar el cable de alimentación eléctrica a la regleta, verifique que la tensión de la línea corresponde a la indicada en la placa de características de la unidad.

Las cortinas de aire COR-PRO W han sido diseñadas para evitar las pérdidas de calor o frío, y mejorar la filtración entre dos espacios. Cualquier otro uso o aplicación quedará fuera del propósito para el cual fue diseñada. El fabricante no se responsabilizará de daños ocasionados por un mal uso del equipo. Leer y seguir las indicaciones de este manual antes de hacer funcionar la cortina de aire.

Tanto la instalación de colgado, de conexionado eléctrico y eventuales reparaciones deben llevarse a cabo por profesionales autorizados y cualifi cados en el cumplimiento de las normas locales.

El fabricante se reserva el derecho a realizar cualquier cambio por razones de marketing o producción sin previo aviso.

5. RECEPCIÓN, TRANSPORTE Y ALMACENAMIENTO

5.1. RECEPCIÓN

Revise cuidadosamente el contenido del albarán que forma parte de su pedido. Compruebe todas las partes que aparecen indicadas en el albarán, especialmente los accesorios adicionales, ya que pueden no formar parte del volumen del equipo o no venir instalados en su interior. Verifi car que los embalajes recibidos están completos y en buen estado. En caso contrario, informar al transportista y dejar constancia en los documentos de entrega. A continuación, informe inmediatamente a la empresa de transportes encargada de realizar la entrega o al fabricante.

5.2. TRANSPORTE

Observe las instrucciones en las etiquetas colocadas en la unidad. Durante el transporte, los equipos embalados no deben inclinarse ni colocarse en una posición distinta de la recomendada por el fabricante. Sobre el embalaje hay indicaciones del número de serie y el tipo de producto para facilitar su identificación.

El equipo debe transportarse únicamente en su embalaje original para su posterior manipulación. Se han realizado pruebas con este tipo de empaquetamiento durante mucho tiempo, por lo que utilizar otros embalajes podría resultar en daños al equipo.

El transporte y la manipulación deben realizarse con medios de capacidad apropiada. Los elementos de transporte utilizados deben ser dirigidos únicamente por personal debidamente cualifi cado. Para una manipulación segura del equipo hace falta un mínimo de 2 personas.

5.3. ALMACENAMIENTO

Condiciones de almacenamiento admisibles: -10°C a 50°C, concentración de humedad del 50-85% sin condensación. Conserve el embalaje original y evite que se produzcan daños en el mismo hasta que realice la instalación final.

6. DESCRIPCIÓN

Una cortina de aire es una máquina diseñada para generar una barrera de aire forzada con el principal objetivo de contrarrestar la entrada de aire frío en un ambiente interior cálido. En verano, su utilidad será la protección frente a la entrada de aire caliente en espacios frescos o con aire acondicionado. Las COR-PRO W no están concebidas para funcionar en entornos industriales.

Condiciones técnicas de funcionamiento

• Tensión de alimentación: 230V AC 50 Hz
• Rango de temperaturas ambientes de trabajo: 5-40°C
• Grado IP: 20
• Máxima temperatura / presión admisible de entrada de agua: 90°C / 1,6 MPa
• Tipo de fi ltro en la aspiración: G3 (EU3)
• La unidad ha sido diseñada para vehicular aire limpio sin agentes químicos agresivos

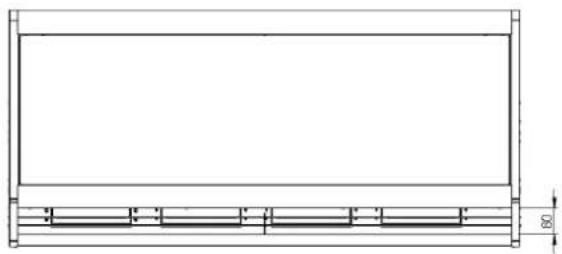

6.1. DIMENSIONES

Anclaje a techo mediante varillas roscadas (no incluidas)

Anclaje a pared mediante accesorio SOP. COR-PRO

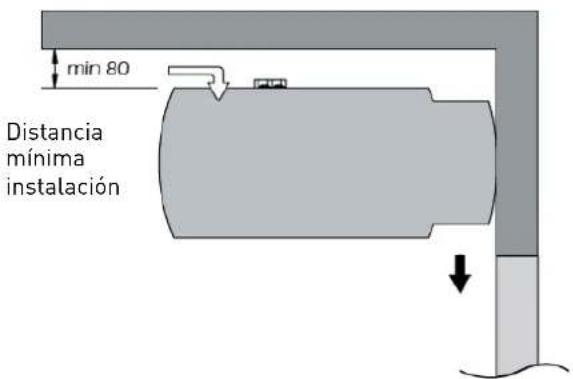

7.1. SUSPENSIÓN DESDE EL TECHO

Las COR-PRO W se pueden suspender del techo mediante cuatro puntos de anclaje (cinco en el modelo 2500). Hay acceso a los puntos mencionados desde el exterior. La tipología de anclaje es mediante tuercas remachadas de métrica M10.

Una vez instalada, comprobar que la unidad esté en posición horizontal en todas las direcciones. En caso de que sea necesario reducir vibraciones creadas por la tipología de estructura de sujeción, utilizar soportes antivibratorios. Finalmente, recordar que la unidad siempre debe sujetarse de todos los puntos de suspensión.

Utilice únicamente anclajes y clavijas apropiados al caso. Analice cuidadosamente la ubicación de la instalación y, la idoneidad de los anclajes y las sujeciones utilizados, así como la fuerza de la estructura. Tenga siempre en cuenta la capacidad del techo y de la pared. El montaje de la unidad solo debe realizarse en una viga estable. El fabricante no se responsabiliza de fallos ocasionados por un uso inadecuado de clavijas, sujeciones y/o material de suspensión.

min 80 Distancia mínima instalación

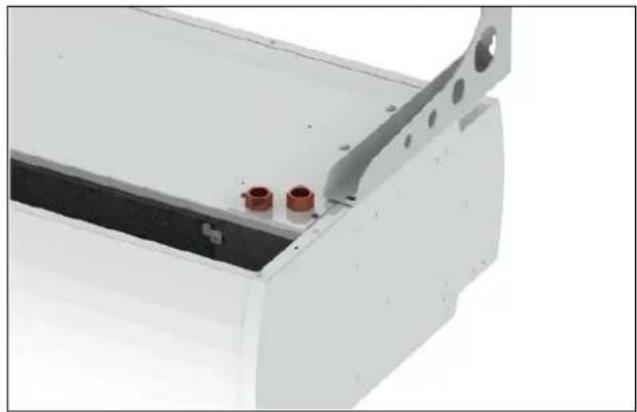

7.2. SUSPENSIÓN DESDE PARED (ACCESORIO SOP. COR-PRO)

Las cortinas COR-PRO W también pueden sujetarse a pared utilizando los puntos de anclaje de métrica M10 por defecto de fábrica. El accesorio SOP. COR-PRO facilita esta instalación al incorporar los siguientes componentes: 4 x tornillos allen M10x30, 4 x arandelas rígidas M10 y 4 arandelas elásticas M10. El accesorio correspondiente para los modelos 2500 es el SOP. COR-PRO 2500. Consta de un soporte central adicional.

Mida la posición de la cortina de aire y la pared de montaje. Marque los puntos de anclaje y realice orificios con el taladro en la pared para colocar los tacos (no incluidos). Conecte el colgador para montaje en pared a la pared con un material de fi jación apropiado (no incluido). Coloque el colgador para montaje en pared en la cortina de aire con ayuda de los tornillos Allen y las arandelas incluidos. Preste atención a la hora de ajustar todos los tornillos, así como el material de fi jación importante.

Utilice únicamente anclajes y clavijas apropiados. Analice cuidadosamente la ubicación de la instalación y la idoneidad de los anclajes y las sujeciones utilizados, así como la fuerza de la estructura. El fabricante no se responsabiliza de fallos ocasionados por un uso inadecuado de las clavijas, las sujeciones y/o el material de suspensión.

8. CONEXIÓN ELÉCTRICA

La cortina de aire debe estar protegida por sus correspondientes protecciones eléctricas en función de los parámetros eléctricos de cada modelo (ver esquema de conexión y/o placa característica). Conecte los cables a los terminales siguiendo los esquemas eléctricos mencionados, compruebe las conexiones, la conexión equipotencial y, por último, active el suministro de energía. Utilice cables de sección adecuada para el tipo de carga.

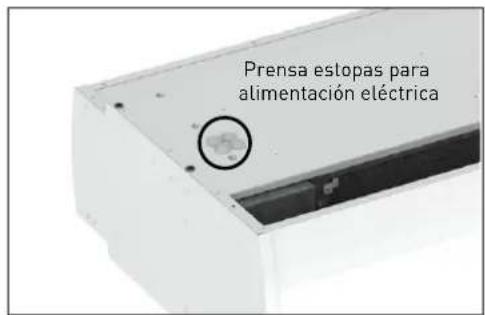

Prensa estopas para alimentación eléctrica

Asegúrese de que el cable no se retuerza ni se deforme. Deje libres los extremos de los cables individuales con una longitud sufi ciente como para facilitar su manejo. Corte los cables a una medida que les permita llegar a la parte superior de la unidad.

Para acceder a los terminales de conexión, previamente hay que retirar la tapa protectora de control.

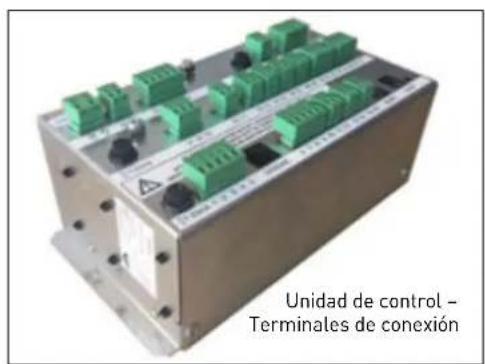

Unidad de control - Terminales de conexión

Tenga en cuenta la normativa general y específi ca de cada país. La unidad debe estar desconectada de cualquier fuente de alimentación cuando se realice cualquier tipo de tarea en la misma. Todas las acciones descritas y mencionadas únicamente deben realizarse por personal cualifi cado. Tras el conexionado eléctrico, revisar cuidadosamente todos los terminales y realizar una prueba inicial. Comprobar que los fusibles FU1-FU3 de la unidad de control funcionan correctamente.

9. CONEXIÓN A RED DE DISTRIBUCIÓN DE AGUA CALIENTE

Verifi car que las conexiones de agua caliente estén en perfectas condiciones antes de realizar ningún tipo de conexionado a la cortina de aire. Además, verifi car la transmisión de calor a través de los componentes utilizados con el fin de asegurar que no se produzcan transmisiones de fuerza estática, dinámica o dilataciones en las tomas de conexión. No aplicar fuerzas excesivas sobre el conducto de conexión al realizar el conexionado a la batería de agua. Para ello utilizar dos llaves durante el proceso de apriete o afl oje para reducir las tensiones transmitidas sobre los conductos de conexión. Es muy importante evitar rotaciones sobre el conducto de conexión con tal de evitar deformaciones o daños en los tubos de la batería de agua. Es por esto que se recomienda el uso de conectores fl exibles para las conexiones entre suministro de agua caliente y la batería de agua.

ATTENTION

Por defecto, los tubos de conexión están ubicados en el lado superior derecho de la cortina de aire. Las entradas se identifican con marcas redondas: la entrada está identificada con una etiqueta roja con una flecha apuntando hacia adentro y, la salida, mediante una azul con una fl echa apuntando hacia afuera.

No permutar las posiciones de entrada y salida, esto provocaría cambios drásticos en el rendimiento del radiador con los consecuentes efectos sobre el sistema hidráulico. No exceder las temperaturas y presiones máximas admisibles.

Purgar la batería para un correcto funcionamiento y rendimiento. Instalar válvulas de cierre en ambos conductos de agua abajo de la unidad. La rosca de conexión justo encima de la cortina de aire debe ser extraíble y no fija.

10. PUESTA EN MARCHA

Antes de poner en marcha la unidad, realizar las comprobaciones siguientes:

• Integridad de la carcasa exterior
• Montaje y anclaje a techo o pared
• Fijación fi ltros y limpieza
• Correcta conexión y apriete de tubos de agua
• Correcta instalación válvula de control (no incluida)
• Funcionamiento bomba agua (no incluida)
• Facilidad para poder acceder a la trampilla de inspección y mantenimiento
• Presencia de tensión eléctrica a la unidad
• Cables correctamente sujetos a sus terminales
• Ausencia de objetos mecánicos o residuos en la aspiración o descarga

El mando control remoto es del tipo pantalla táctil, para instalación en pared y viene por defecto de fábrica con todos los modelos COR-PRO W (bajo demanda, versión especial SM sin mando control remoto para cortinas de aire trabajando en modo Slave). Además, en el mismo embalaje se incluye una sonda de temperatura ambiental que puede instalarse en pared de forma voluntaria si, en modo automático, se prefiere utilizar la consigna de temperatura ambiental en vez de temperatura de aire en descarga (sonda instalada en el interior de la cortina).

El mando control remoto necesita de un cable RJ45 entre dispositivo y cortina de aire (no incluido). El accesorio RJ45-10 COR-PRO se ofrece como opción con una distancia fija de 10 m. En el caso de querer realizar una conexión Master-Slave entre dos cortinas, el cable necesario es del tipo RJ-11 (no incluido). El accesorio RJ11-5 COR-PRO se ofrece como opción con una distancia fi ja de 5 m.

Condiciones técnicas de funcionamiento

• Tensión de alimentación: 12V DC
• Máxima temperatura ambiental de trabajo: 35°C
• Grado IP: 20

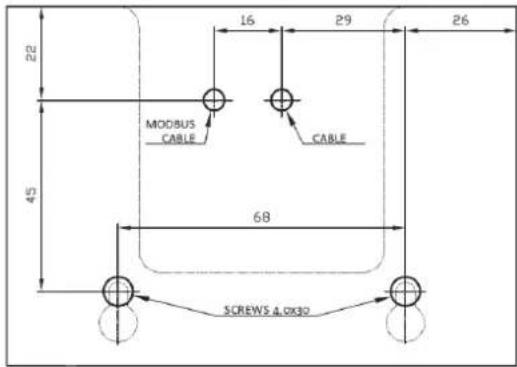

En el embalaje se incluye una plantilla para facilitar la instalación a pared juntamente con los accesorios necesarios para su anclaje.

MODBUS CABLE CABLE 16 29 26 45 68 SCREWS 4.0x32

11.1. SIMBOLOGÍA PICTOS CONTROLADOR

Contacto puerta habilitado / Estado puerta Alarma

Master - Slave Modo calefacción rápido activo

Control remoto activo Fallo en componente

BMS activo Contacto externo / control remoto activ

Bloqueo pantalla activo Modo automático activo

Sonido ON Temperatura aire en descarga

La pantalla inicial muestra los modos de funcionamiento básicos.

VENTILADOR

Selección manual de la velocidad deseada. Tras 1 segundo, el valor queda guardado en memoria.

CONSIGNA TEMPERATURA

Selección de la temperatura deseada dependiendo del sensor seleccionado (sensor ambiental o sensor descarga).

CALEFACCIÓN

Selección manual del nivel de calefacción deseado. Provocará actuación sobre la válvula de agua instalada (no incluida).

AJUSTES BÁSICOS

Acceso a otros parámetros de ajuste.

• Programación horaria semanal
• Ajustes parámetros de temperatura
• Reset valores de fábrica
• Ajuste contacto puerta
• Botón ayuda (deshabilitado)

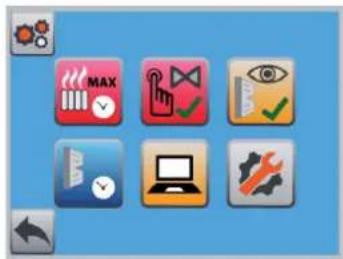

• Ajustes avanzados (contactar con S&P)

PROGRAMACIÓN SEMANAL

El control permite el funcionamiento de la cortina dependiendo de la franja horaria seleccionada. El primer paso es activar esta función, para programar a continuación.

Menú ajuste día de semana y hora real:

Día de la semana

Hora

Minutos

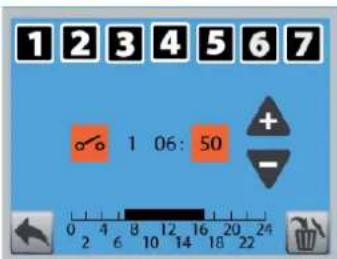

Menú programación:

1 2 3 4 5 6 7 1 06:50 + - 0 2 4 6 8 10 12 14 16 18 20 22 24

Día de la semana

Inicio programación

Fin programación

Núm. programación

Hora

Minutos

AJUSTES PARÁMETROS DE TEMPERATURA

Tipo de sensor, modo verano/invierno, anti-frost, temperatura mínima de salida, corrección desviación sensor y activación sensor exterior.

Selección referencia temperatura entre sensor descarga y ambiental

Modo Invierno/Verano. Al seleccionar verano, que- da deshabilitado el sistema de calefacción aunque haya una caída de temperatura súbita. Únicamente seguirá activo el sistema anti-frost.

Protección anti-frost. Este sistema normalmente es utilizado para versiones con baterías de agua caliente para evitar el riesgo de congelación. Si se alcanza la temperatura seleccionada, el relé de salida de fallo se activa a la vez que lo hace el de activación de la válvula de agua (si esta está instalada). Si la temperatura sigue bajando, los ventiladores se detendrán y se activará una alarma sonora a la vez que aparecerá el logo en el display de control. En el caso de tener instalada y habilitada la sonda ambiental, tener en cuenta que el control tendrá en cuenta automáticamente la temperatura ambiental seleccionada +3°C.

Temperatura mínima de salida. Independientemente del valor del resto de sensores y consignas fi jadas, la cortina de aire mantendrá esta temperatura mínima de salida del aire.

Corrección sensor ambiental. Si se instala el sensor en un lugar inadecuado por razones arquitectónica o de espacio, las lecturas ofrecidas pueden corregirse manualmente.

Activación sensor exterior. De esta forma, aparte de visualizar este valor en pantalla, también se podrá escoger como referencia este parámetro para la realización de un control automático.

AJUSTES PARÁMETROS CONTACTO DE PUERTA

Activación del contacto de puerta, parametrización de la tipología del contacto y temporización una vez activo.

Activación contacto puerta. Con esta función y mediante un contacto de puerta no incluido en la cortina (accesorio CR-MAGNET COR-PRO), se podrá ver en la pantalla principal del control si la puerta está abierta o cerrada. Salvo que el modo Automático A esté activo, la cortina se apagará con una temporización una vez que la puerta se cierre. El contacto es del tipo libre potencial y límites máximos: 24VDC/3A.

Posición contacto puerta. Función que permite definir el contacto de puerta como normalmente abierto o cerrado.

Temporización a la desconexión del contacto puerta. Una vez que el contacto de puerta detecta que la puerta está cerrada, e inicia un periodo de temporización recomendable para disipar el calor interior. Se recomienda no confi gurar un valor inferior a los 60s fi jados de fábrica. Esta función permanece activa solo si la función contacto puerta se ha activado. En caso de tener el modo automático A activo, esta temporización queda deshabilitada.

Contacto puerta y posición válvula control. Función sólo para modelos con batería de agua. Si selecciona OFF, cuando la puerta está cerrada, se asegura de que la válvula se cierre independientemente de que se requiera o no soporte térmico dependiendo de la diferencia entre la temperatura seleccionada y la medida. Seleccionando ON, cuando la puerta está cerrada, mantiene la válvula en posición dependiendo de la evaluación de la temperatura del controlador requerida, es decir, la válvula se mantiene abierta (en caso de que se solicite calefacción a partir de los requisitos de temperatura del controlador establecidos y temperaturas medidas en el sensor) o cerrada (si no hay necesidad de soporte térmico según temperatura seleccionada y medida).

11.4. AJUSTES AVANZADOS

Acceso a ajustes avanzados previa entrada del código 100.

Silenciar teclado.

Bloqueo del teclado para evitar manipulaciones no autorizadas. Una vez activado, el teclado se bloquea tras 60 segundos.

Activación control remoto mediante contacto libre de tensión de carga máxima 24VDC/3A. Una vez activo, el icono de control remoto de la pantalla principal del control indica que el contacto está activo. Si parpadea, indica que el contacto se ha interrumpido.

Activación modo automático A. Permite un funcionamiento automático de la cortina en función del contacto de puerta (accesorio). Cuando la puerta está cerrada y el modo automático A activo, tanto las resistencias como los ventiladores pasan a niveles mínimos siempre y cuando la temperatura de lectura sea superior a la temperatura de consigna fijada. El sistema de calefacción únicamente se activará cuando sea necesario según temperatura medida y requerida. Mientras el soporte térmico no sea necesario, los ventiladores permanecerán apagados. A nivel general dentro de este modo de funcionamiento, la relación de velocidades responderá a: velocidad 1 si la diferencia entre temperatura medida y requerida es menor a 2°C; velocidad 2 si la diferencia está comprendida entre 3-5,5°C; velocidad 3 si entre 6-9°C. Si el icono "A" de la pantalla principal está iluminado, indica que el modo automático A está activo. A su vez, el modo contacto puerta queda activo cuando se activa este modo de funcionamiento.

Intervalo mantenimiento de filtro. Permite resetear la cuenta atrás para el mantenimiento del fi ltro (sólo para versiones batería agua).

Activación modo calefacción rápido. Presionando el icono durante 5 segundos, se activa un modo en el que durante el tiempo seleccionado (entre 3-15 minutos) la cortina de aire pasa a máximas prestaciones de calefacción y velocidad para forzar un aumento de la temperatura rápido. Durante el periodo seleccionado de máximas prestaciones, si se pulsa cualquier botón, el modo queda interrumpido pasando a la confi guración anterior entrada.

Desactivación protección anti-frost. Sólo para versiones con batería de agua.

Funcionamiento ventilador en protección anti-frost. Sólo para versiones con batería de agua. Esta función defi ne el comportamiento del control cuando se alcanza la temperatura de AFP. Si está en OFF, la válvula estará abierta y el ventilador apagado. Si está en ON, la válvula estará abierta y el ventilador funcionando independientemente según ajustes control. La función está activa si el controlador no está en el nivel 2 de la protección anti-frost. La función AFP nunca se ejecuta en el nivel 2 para evitar una caída mayor de temperatura. Recomendación: seleccione siempre OFF si la cortina de aire se utiliza también para calentar (equilibra las pérdidas térmicas repentinas).

Registro menor temperatura leída. El control puede guardar la temperatura menor registrada mediante el sensor de temperatura a la descarga (incorporado de serie con la cortina de aire).

Test manual válvula (únicamente para versiones con batería de agua). Esta función permite la realización de un test manual de la apertura y cierre de la válvula sin modifi car el resto de parámetros del control.

Activación contador hora filtro (únicamente para versiones con batería de agua). Esta función activa el contador de horas de funcionamiento para el intervalo de mantenimiento de los filtros.

Ajustes intervalo mantenimiento filtro (únicamente para versiones con batería de agua). Definición del intervalo de mantenimiento según las horas de funcionamiento de los ventiladores. El símbolo "F" en rojo aparece en la pantalla principal una vez que se supera el tiempo fijado. 20 horas antes de superar el límite, un símbolo "F" negro aparecerá parpadeando en la pantalla principal del control.

Activación control superior externo BMS. Por la tipología de motores y control, únicamente será posible confi gurar la opción digital. Una vez activado el modo de control superior externo BMS, el control manual de la cortina queda deshabilitado.

El control con señales digitales se realiza mediante la combinación de tres contactos libres de tensión para el control de los ventiladores y tres más para el de las resistencias. Prestar atención a siempre combinar al menos un nivel de ventilación al activar cualquier nivel de calefacción. Ver esquema de conexiones.

Activación y configuración comunicación Modbus.

Protocolo de comunicación especial para algunos países específi cos.

El nivel Modbus Read permite control manual de la cortina mediante control táctil y, a la vez, visualización a través de Modbus de los parámetros básicos de estado de la cortina de aire. Ver mapa Modbus.

Acceso a parámetros específi cos del protocolo de comunicación Modbus. Evitar su modifi cación salvo ser especialista en la materia.

12. INFORMACIÓN BÁSICA DE SERVICIO Y MANTENIMIENTO

Todas las unidades han sido cuidadosamente revisadas en fábrica antes de su envío. Es por eso que los errores más frecuentes suelen ocurrir debido a una comprensión incorrecta del funcionamiento del equipo, por unas conexiones equivocadas o cableado incompleto. Por tanto, es importante seguir cuidadosamente todas las instrucciones para evitar problemas de difícil resolución. Dichos daños no estarán cubiertos por la garantía.

Las cortinas de aire COR-PRO W están fabricadas con componentes de calidad contrastada y no requiere de un mantenimiento especial. Sin embargo, para alargar la vida útil del equipo, le recomendamos que se realicen inspecciones de mantenimiento, al menos, en los intervalos especificados y siempre dependiendo de su uso.

Desconectar el equipo de la alimentación eléctrica antes de realizar cualquier tipo de operación sobre el mismo. Existe riesgo de descarga eléctrica.

12.1. MANTENIMIENTO TRIMESTRAL

• Comprobar la integridad de elementos de suspensión o anclaje de la unidad juntamente con el apriete de los elementos de unión. Revisar el ajuste de los tornillos de los difusores frontales de descarga.
• Revise el espacio "plenum" interior de aspiración y retirar cualquier residuo u objeto presente.
• Verificar si las volutas del motor y los álabes están limpios. No lavar el motor con agua y en todo caso pasar un trapo húmedo por encima para evitar daños en el bobinado del motor. No arrancar la cortina de aire durante los siguientes 60 minutos después de su limpieza para dejar que la humedad desaparezca. En caso de limpiar los álabes, no aplicar fuerza excesiva ya que podrían dañarse.
• Revisar la seguridad de la unidad en cuanto a riesgos de descarga eléctrica de acuerdo con las normativas locales aplicables juntamente con la verifi cación de la toma a tierra.
• Comprobar la estanqueidad de la batería de agua juntamente con las tomas de unión. Si en la instalación de agua existe un fi otro antes de la cortina de aire, limpiarlo y luego verifi car el funcionamiento de la batería.

12.2. LIMPIEZA Y CAMBIO DE FILTRO

Los modelos COR-PRO W incorporan filtros de aire en la aspiración. Éste debe limpiarse con regularidad para garantizar la eficiencia y rendimiento de la cortina de aire. La limpieza depende de las condiciones locales donde se instale la cortina; se recomienda revisar el fi ltro y limpiarlo una vez al mes. Un fi ltro obstruido no representa un riesgo para la seguridad, pero el funcionamiento de la cortina puede empeorar y el motor sufrir.

Extracción del fi ltro:

• Extraer los protectores plásticos para acceder a los tornillos de sujeción de la puerta de inspección situada en la cara inferior de la cortina.
• Afl ojar los tornillos de sujeción mediante una llave Allen y bascular la puerta de inspección.
• A través de la puerta de inspección, liberar el fi ltro rotando los seguros de sujeción ubicados a los lados del fi ltro.
• Retirar el fi ltro y eliminar las partículas de polvo. Reemplazar el fi ltro (descripción AFR COR-PRO W) si la obstrucción es evidente aún después de una limpieza a fondo o si la tela presenta daños.

Seguro sujeción

Utilice únicamente fi otros originales. Otros fi otros pueden presentar una clase de fi ltración y/o pérdida de carga distinta. Esto podría provocar reducciones en el rendimiento de la cortina y/o calentamientos no controlados en los ventiladores con los consecuentes riesgos.

13. PUESTA FUERA DE SERVICIO Y RECICLAJE

La normativa CEE y el compromiso que debemos adquirir en futuras generaciones nos obligan al reciclado de materiales; le rogamos que no olvide depositar todos los elementos sobrantes del embalaje en los correspondientes contenedores de reciclaje. Si su aparato, además, está etiquetado con este símbolo, no olvide llevar el aparato sustituido al Gestor de Residuos más próximo.

ENGLISH

INDEX

S&P SISTEMAS DE VENTILACIÓN, S.L.U.

C. Llevant, 4

Polígono Industrial Llevant
