BEDIENUNGSANLEITUNG BH 800 N ATIKA

Bodenhacke Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

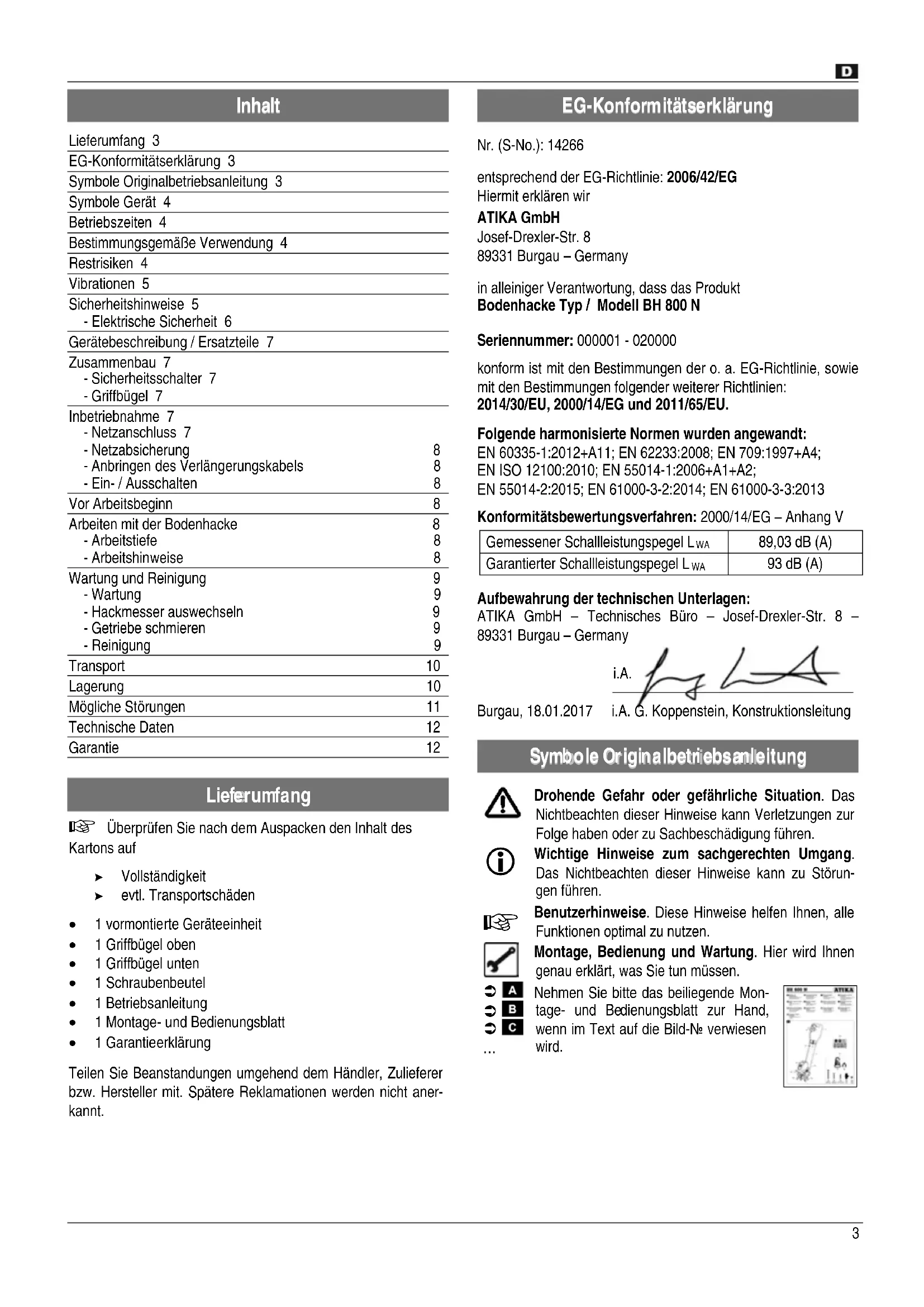

Lieferumfang 3 EG-Konformitätserklärung 3 Symbole Originalbetriebsanleitung 3 Symbole Gerät 4 Betriebszeiten 4 Bestimmungsgemäße Verwendung 4 Restrisiken 4 Vibrationen 5 Sicherheitshinweise 5 - Elektrische Sicherheit 6 Gerätebeschreibung / Ersatzteile 7 Zusammenbau 7 - Sicherheitsschalter 7 - Griffbügel 7 Inbetriebnahme 7 - Netzanschluss 7 - Netzabsicherung 8 - Anbringen des Verlängerungskabels 8 - Ein- / Ausschalten 8 Vor Arbeitsbeginn 8 Arbeiten mit der Bodenhacke 8 - Arbeitstiefe 8 - Arbeitshinweise 8 Wartung und Reinigung 9 - Wartung 9 - Hackmesser auswechseln 9 - Getriebe schmieren 9 - Reinigung 9 Transport 10 Lagerung 10 Mögliche Störungen 11 Technische Daten 12 Garantie 12

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden

• 1 vormontierte Geräteeinheit

• 1 Montage- und Bedienungsblatt

• 1 Garantieerklärung Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht aner- kannt.

Nr. (S-No.): 14266 entsprechend der EG-Richtlinie: 2006/42/EG Hiermit erklären wir ATIKA GmbH Josef-Drexler-Str. 8 89331 Burgau – Germany in alleiniger Verantwortung, dass das Produkt Bodenhacke Typ / Modell BH 800 N Seriennummer: 000001 - 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU, 2000/14/EG und 2011/65/EU. Folgende harmonisierte Normen wurden angewandt: EN 60335-1:2012+A11; EN 62233:2008; EN 709:1997+A4; EN ISO 12100:2010; EN 55014-1:2006+A1+A2; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013 Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V Gemessener Schallleistungspegel L

89,03 dB (A) Garantierter Schallleistungspegel L

Aufbewahrung der technischen Unterlagen: ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 18.01.2017 i.A. G. Koppenstein, Konstruktionsleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störun- gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Mon- tage- und Be dienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.4

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Augen- und Gehörschutz tragen.

Vor Feuchtigkeit schützen.

Vor Reparatur-, Wartungs- und Reinigungsarbei- ten Motor abstellen und Netzstecker ziehen.

Achtung vor rotierenden Messern bzw. Zinken. Hände und Füße nicht in die Nähe oder unter rotierende Teile halten, wenn die Maschine läuft. Achtung, Hackwerkzeuge laufen nach!

Gefahr durch fortschleudernde Teile bei laufen- dem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhal- ten.

Netzkabel von den Zinken bzw. Messern fernhal- ten. Die Zinken bzw. Messer können die Leitun- gen beschädigen und zum Kontakt mit stromfüh- renden Teilen führen. Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird.

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umwelt- freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Bodenhacken in reinen, allgemeinen und besonde- ren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Kran- kenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genom- men werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Das Gerät ist für das Umgraben und Auflockern von Erdböden im privaten Haus- und Hobbygarten geeignet. Dieses Gerät ist nur zum Einsatz im offenen Bereich (Gar- ten) bestimmt und muss während der Arbeit mit beiden Hän- den festgehalten werden. Das Gerät darf nicht in öffentlichen Anlagen, Parks, Sport- stätten oder an Straßen und in der Land- und Forstwirtschaft eingesetzt werden.

Das Gerät darf nicht verwendet werden: − auf gepflasterten, geteerten oder geschotterten Flächen Es besteht Gefahr von Verletzungen!

• Es dürfen nur für die Maschine geeignete Hackwerkzeuge, wie in der Betriebsanleitung genannt, verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befol- gung der in der Anleitung enthaltenen Sicherheitshinweise. Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizini- schen und sicherheitstechnischen Regeln sind einzuhalten. Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden je- der Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schäden je- der Art aus. Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden. Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen. Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen auf- grund der durch den Verwendungszweck bestimmten Konstruk- tion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshin- weise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Perso- nenverletzungen und Beschädigungen. Verletzungsgefahr der Hände und Füße, wenn Sie in die Nähe oder unter die rotierenden Teile gelangen. Wegschleudern von Steinen und Erde. Verletzungsgefahr durch weggeschleuderte Werkstückteile. Einatmen von Staub (Erde). Verletzungsgefahr durch das Erfassen und Aufwickeln von Wurzeln, Schnüren, Drähten oder Kleidungsstücken beim Kontakt mit den Messerwalzen.5 Gefahr von schweren inneren und äußeren Verletzungen vom Bedienen des Gerätes ohne die entsprechende Schutz- ausrüstung. Verletzungsgefahr der Finger und Hände bei Montage- und Reinigungsarbeiten an den Hackwerkzeugen. Verletzungsgefahr der Hände und Füße, wenn das Gerät transportiert wird. Ignorierte oder übersehende Sicherheitsvorkehrungen kön- nen zu Verletzungen beim Bediener oder zu Beschädigun- gen von Eigentum führen. Gefährdung durch Strom, bei Verwendung nicht ordnungs- gemäßer Elektro-Anschlussleitungen. Berührung spannungsführender Teile bei geöffneten elektri- schen Bauteilen. Beeinträchtigung des Gehörs bei länger andauernden Arbei- ten ohne Gehörschutz. Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

1,415 m/s²; K = 1,5 m/s² Warnung: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungs- anleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen: - Wird die Maschine richtig verwendet. - Ist die Art des Schneidens vom Material bzw. wie es verar- beitet wird richtig. - Ist der Gebrauchszustand der Maschine in Ordnung. - Ist der Schärfezustand der Hackwerkzeuge in Ordnung bzw. ist das richtige Hackwerkzeug montiert. - Sind die Bedienarme fest am Maschinenkörper montiert. Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststel- len unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht Beachten von ausreichenden Ar- beitspausen, kann es zu einem Hand- Arm- Vibrationssyndrom kommen. Es sollte eine Abschätzung des Belastungsgrades in Abhängig- keit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Wei- se kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Betriebsanleitung. Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Bei unsachgemäßem Gebrauch kann das Gerät gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt wer- den, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen. Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhü- tungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf. Machen Sie sich vor Gebrauch mit Hilfe der Originalbe- triebsanleitung mit dem Gerät vertraut. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo- ment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“). Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die Sie wegen des Motorenge- räusches eventuell nicht hören können. Der Bedienende ist im Arbeitsbereich der Maschine gegen- über Dritten verantwortlich. Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das Gerät nicht bedienen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Halten Sie andere Personen und Tiere von Ihrem Arbeitsbe- reich fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Unterbrechen Sie den Gebrauch der Maschine, wenn Per- sonen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln. Lassen Sie das Gerät nie unbeaufsichtigt. Tragen Sie persönliche Schutzkleidung: − Schutzbrille − Gehörschutz (Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten) − Staubschutzmaske bei stauberzeugenden Arbeiten Tragen Sie geeignete Arbeitskleidung: − keine weite Kleidung oder Schmuck, sie können von be- weglichen Teilen erfasst werden − festes Schuhwerk oder Stiefel mit rutschfester Sohle6 − Lange Hosen zum Schutz der Beine − ein Haarnetz bei langen Haaren Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten Sandalen. Berücksichtigen Sie Umgebungseinflüsse: − Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung. − Setzen Sie das Gerät nicht dem Regen aus. − Arbeiten Sie nicht direkt an Schwimmbecken oder Gar- tenteichen. − Arbeiten Sie nur bei ausreichenden Sichtverhältnissen. Sorgen Sie für gute Beleuchtung. − Betreiben Sie das Gerät nach Möglichkeit nicht auf nas- sem Untergrund. Entfernen Sie vor Arbeitsbeginn Steine, Gestrüpp, Glas, Draht und lange Ästen aus dem Arbeitsbereich. Achten Sie während der Arbeit auf weitere Fremdkörper. Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und entfernen Sie den Fremdkörper. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und lassen Sie notwendige Reparaturen durchführen. Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen (z. B. Schutzabdeckung) und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte. Das Gerät bzw. Teile des Gerätes nicht verändern. Achten Sie vor Einschalten des Motors darauf, dass Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Aus- wurföffnung. Arbeiten Sie äußerst vorsichtig auf schwierigen (steinigen, harten usw.) Böden. Senken Sie das Arbeitstempo und hal- ten Sie das Gerät gut fest. Sorgen Sie besonders an schrägen Flächen oder auf feuch- tem Untergrund für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Führen Sie das Gerät nur im Schritttem- po. Arbeiten Sie nicht an steilen Hängen. Arbeiten Sie an schrägen Flächen quer zum Gefälle und niemals auf- und abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Halten Sie den Sicherheitsabstand ein, der durch den Hand- griff vorgegeben wird. Schieben Sie das Gerät während des Betriebes immer vor- wärts. Ziehen Sie es nicht zu sich hin oder hinter sich her. Wenn der Motor läuft, das Gerät nicht: − hochheben und herumtragen Achtung! Das Werkzeug läuft nach! Bremsen Sie das Werk- zeug nicht mit der Hand ab. Achten Sie darauf, dass die Schutzabdeckung angebracht ist. Schalten Sie das Gerät aus und warten Sie, bis die Werk- zeuge stehen, wenn Sie: − das Gerät kippen − harten Untergrund überqueren − das Gerät zu und von dem Arbeitsbereich transportieren Schalten Sie die Maschine ab und ziehen Sie den Netzste- cker aus der Steckdose bei: − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen oder Blockierun- gen − Transport und Lagerung − Verlassen (auch bei kurzzeitigen Unterbrechungen) − wenn das Gerät ungewöhnlich zu vibrieren beginnt. − wenn Sie mit dem Gerät auf ein Hindernis gestoßen sind. Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom). Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf. Überprüfen Sie die Maschine auf eventuelle Beschädigun- gen: − Vor weiterem Gebrauch des Gerätes müssen Schutz- vorrichtungen sorgfältig auf ihre einwandfreie und be- stimmungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob bewegliche Teile einwandfrei funktio- nieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Be- dingungen erfüllen, um einwandfreien Betrieb sicherzu- stellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Pflegen Sie Ihr Gerät mit Sorgfalt: − Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben fest sitzen. − Achten Sie darauf, dass die Luftöffnungen sauber sind. − Halten Sie die Handgriffe frei von Öl und Fett. − Befolgen Sie die Wartungsvorschriften Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens - 1,5 mm² bei Kabellänge bis 25 m - 2,5 mm

bei Kabellänge über 25 m Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maxi- male Leistung, die Funktion des Gerätes wird reduziert. Stecker und Kupplungsdosen an Anschlussleitungen müs- sen aus Gummi, Weich-PVC oder anderem thermoplasti- schen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein. Die Steckvorrichtung der Anschlussleitung muss spritz- wassergeschützt sein. Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird. Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.7 Fahren Sie nicht mit dem Gerät über das Verlängerungska- bel. Stellen Sie sicher, dass es sich in einer sicheren Positi- on hinter Ihnen befindet. Legen Sie das Kabel auf einen Weg oder den Bereich, der schon bearbeitet wurde. Verwenden Sie die Anschlussleitung nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heiz- körper, Herde, Kühlschränke usw.). Dieses Gerät produziert während des Betriebes ein elektro- magnetisches Feld. Dieses Feld kann unter bestimmten Um- ständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr ernster Verletzungen zu verrin- gern, empfehlen wir Personen, mit medizinischen Implanta- ten, ihren Arzt und den Hersteller vom medizinischen Im- plantat zu konsultieren, bevor das Gerät bedient wird. Kontrollieren Sie Verlängerungskabel regelmäßig und erset- zen Sie sie, wenn sie beschädigt sind. Eine beschädigte Leitung nicht an das Netz anschließen. Eine beschädigte Leitung nicht berühren, bevor sie vom Netzt getrennt ist. Eine beschädigte Leitung kann zum Kon- takt mit stromführenden Teilen führen. Verwenden Sie keine defekten Anschlussleitungen. Verwenden Sie im Freien nur dafür zugelassene und ent- sprechend gekennzeichnete Verlängerungskabel. Keine provisorischen Elektroanschlüsse einsetzen. Schutzeinrichtungen niemals überbrücken oder außer Be- trieb setzen. Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an. Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Beschädigte Netzanschlussleitungen müssen durch den Hersteller bzw. eine seiner Kundendienststellen oder einer ähnlich qualifizierten Person ersetzt werden, um Gefähr- dungen zu vermeiden. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. eine seiner Kundendienststellen zu er- folgen. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer ent- stehen. Für hieraus resultierende Schäden haftet der Her- steller nicht.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand.

Pos. Bezeichnung Bestell.-Nr.

Schalter-Stecker-Kombination

Sicherheitsaufkleber

Befestigung für Griffbügel

Öffnen Sie die Halterung der Schalter-Stecker-Kombination (4). Schieben Sie die Schalter-Stecker-Kombination (4) über die Bohrungen des oberen Griffbügels (1) und befesti- gen Sie diese mit den mitgelieferten Schrauben (2x ST3.9x19).

Befestigen Sie den unteren Griffbügel (7) an den Bügelbe- festigungen (11) des Motorgehäuses. Verwenden Sie hierfür das mitgelieferte Befestigungsmaterial (2x Schraube M5x25, 2x Mutter M5). Befestigen Sie den oberen Griffbügel (1). Verwenden Sie hierfür das mitgelieferte Befestigungsmaterial (2x Schraube M6x45, 2x Flügelmutter M6). Befestigen Sie das Strom- kabel mit den Kabelklemmen (6) am Griffbügel. Achten sie darauf, dass das Kabel genügend Spiel hat. Bringen Sie die Kabelzugentlastung (5) am unteren Griff- bügel (7) an.

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßig geerdete Steckdose an. Schließen Sie die Maschine über einen FI-Schalter (Fehler- stromschutzschalter) 30 mA an. Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens - 1,5 mm² bei Kabellänge bis 25 m - 2,5 mm

bei Kabellänge über 25 m8 Netzabsicherung

Anbringen des Verlängerungskabels Stecken Sie die Kupplung des Verlängerungskabels in den Stecker der Schalter-Stecker-Kombination (4). Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabel- zugentlastung (5) und hängen Sie es ein. Achten Sie darauf, dass das Verlängerungskabel genügend Spiel hat.

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt wer- den. Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert. Starten Sie das Gerät erst, wenn Sie es auf eine ebene Erdbodenfläche ohne Hindernisse gestellt haben.

Einschalten Kippen Sie das Gerät leicht zu sich hin. Drücken Sie den Sicherheitsknopf (3) und halten Sie ihn gedrückt. Ziehen Sie anschließend den Schaltergriff (2) zum Griff (1) hin. Das Gerät startet und das Hackmesser kann sich frei drehen. Lassen Sie jetzt den Sicherheitsknopf (3) los. Ausschalten Lassen Sie den Schaltergriff (2) los, er kehrt automatisch in seine Ausgangsposition zurück. Motorschutz Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 15 min.) wieder eingeschaltet werden.

Lassen Sie den Schaltergriff (2) los, da das Gerät sonst unmittelbar nach dem Abkühlen wieder startet. Verletzungsgefahr!

Vor Arbeitsbeginn beachten Sie folgendes: Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben! Sorgen Sie für einen sicheren und aufgeräumten Arbeits- platz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich. Stellen Sie vor Beginn der Arbeit sicher, dass: − die Arbeitswerkzeuge und Bolzen nicht abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Arbeitswerkzeuge und Bol- zen nur satzweise ausgetauscht werden. − die Hackwerkzeuge in ordnungsgemäßem Zustand sind − alle Schraubverbindungen fest angezogen sind − sich im Nahbereich keine weiteren Personen (Kinder) oder Tiere aufhalten − hindernisfreies Rückweichen für Sie sichergestellt ist − sicherer Stand gewährleistet ist.

Das Gerät kann zum Umgraben und Auflockern von Erdböden eingesetzt werden. Verletzungsgefahr durch herumfliegende Teile! Achten Sie darauf, dass die Schutzabdeckung angebracht ist.

• Stellen Sie das Gerät an die Kante der zu bearbeitenden Fläche, in der Nähe der Steckdose.

• Legen Sie das Kabel nach jedem Wenden auf die gegen- überliegende, bereits bearbeitete, Seite.

• Achten Sie darauf, das Gerät nicht zu überlasten. Bei Überlastung sinkt die Motordrehzahl, das Motorge- räusch verändert sich.

• Führen Sie das Gerät in einer angemessenen, gleichmäßi- gen Geschwindigkeit in geraden Linien über den Erdboden.

• Das Wenden und Heranziehen der Bodenhacke muss be- sonders vorsichtig durchgeführt werden.

• Stellen Sie sich beim Arbeiten an Hängen immer quer zur Steigung, achten Sie auf einen festen, sicheren Stand. Arbeiten Sie nicht an steilen Hängen. Beachten Sie auf jeden Fall alle Sicherheitshinweise (siehe „Sicheres Arbeiten“).

• Die Drehrichtung der Hackmesser zieht die Bodenhacke vorwärts. Durch Abbremsen dieser Vorwärtsbewegung kann die Arbeitstiefe (abhängig von der Bodenbeschaffenheit) er- höht werden. Passen Sie die Arbeitstiefe entsprechend den Bodenver- hältnissen an.

Bei dem Bearbeiten von stark wasserhaltigen lehmigen und tonigen Böden kann es passieren, das sich der Boden verdichtet und das das Abfließen des Wassers verhindert wird.

Verringern Sie die Arbeitstiefe, wenn der Motor über- lastet wird (Motordrehzahl sinkt und Motorgeräusch verändert sich).

Halten Sie die Hände und Füße immer im sicheren Abstand zum rotierenden Werkzeug.

• Halten Sie das Gerät beim Arbeiten immer mit beiden Hän- den sicher fest.

• Drücken Sie das Gerät am Handgriff herunter, bis es die gewünschte Arbeitstiefe erreicht hat. Üben Sie anschließend nur so viel Druck aus, um die Arbeitstiefe einzuhalten.9

• Führen Sie das Gerät nicht direkt an Mauern oder Steinplat- ten entlang, da sonst die Hackwerkzeuge beschädigt wer- den.

Führen Sie das Gerät in einer angemessenen, gleich- mäßigen Geschwindigkeit in geraden Linien über den Erd- boden.

Um einen besonders lockeren und krümeligen Boden zu erzielen, empfiehlt es sich, den Boden mehrmals zu bearbei- ten. Führen Sie den 2. Durchgang entweder im rechten Winkel zum 1. (A) oder parallel versetzt dazu 2. (B) durch. Arbeiten Sie an Hängen nur quer zum Gefälle (B)!

• Vorsicht beim Richtungswechsel oder Hindernissen! Führen Sie das Gerät vorsichtig herum.

Wenn die Hackmesser blockieren oder das Gerät un- gewöhnlich stark vibriert, schalten Sie sofort den Motor aus und warten Sie bis die Hackmesser stillstehen. Überprüfen Sie das Gerät: - Ein blockiertes Getriebe kann zu Schäden führen. - Säubern Sie die Hackmesser mit geeigneten Hilfsmitteln. Legen Sie das Gerät dafür nach hinten auf den Boden - Ersetzen Sie beschädigte Hackmesser. Elektronische Bremse Das Gerät ist mit einer elektronischen Bremse ausgerüstet die nach dem Loslassen des Schaltergriffes (2) die Hackwerkzeuge innerhalb von 2 Sekunden stoppt.

Vor jeder Wartungs- und Reinigungsarbeit: − Gerät ausschalten − Stillstand der Hackmesser abwarten − Netzstecker ziehen Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvorher- sehbaren Schäden und Verletzungen führen.

Das Werkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung begin- nen, bis alle Teile zum Stillstand gekommen sind. Netzstecker ziehen! Damit eine lange und zuverlässige Nutzung des Gerätes ge- währleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus. Überprüfen Sie das Gerät auf offensichtliche Mängel wie − lose Befestigungen − verschlissene oder beschädigte Bauteile − richtig montierte und intakte Abdeckungen oder Schutzein- richtungen. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Gerätes durchzuführen.

Verletzungsgefahr! Tragen Sie beim Arbeiten an den Hackmessern Schutzhandschuhe. Abgenutzte Hackmesser führen zu einer schlechten Leistung des Gerätes und einer Überlastung des Motors. Überprüfen Sie deshalb vor jedem Gebrauch den Zustand der Hackmesser. Lassen Sie die Hackmesser bei Bedarf von Ihrem Kundendienst schärfen oder ersetzen Sie sie durch neue. Lösen Sie die Sechskantschrauben M8 x 40 und die Sechs- kantmuttern M8. Ziehen Sie dann die Hackmesser (13, 14) von der Achse. Achten Sie auf die richtige Lage der Hackmesser! (Die Messerschneiden müssen in Fahrtrichtung zeigen)

Schmieren Sie das Getriebe nach den ersten 20 Stunden, danach alle 40 – 50 Betriebsstunden.

Legen Sie das Gerät auf die Seite und demontieren Sie das Hackmesser (14). Entfernen Sie Schmutz und Fremdkörper vom Getriebege- häuse.

Entfernen Sie die Ablassschraube (15)

Setzen Sie die Fettpresse an dem Fetteinfüllstopfen (17) an. Drücken Sie etwas Fett hinein. Das Getriebe nicht ganz mit Fett befüllen. Durch die beim Betrieb entstehende Wärme dehnt sich das Fett aus. Es besteht die Gefahr, dass Dichtungen zerstört werden und Fett austritt, wenn das Getriebe ganz mit Fett gefüllt ist. Verwenden Sie z. B. SHELL Albida Grease EP 2 oder ein vergleichbares Fett.

Überprüfen Sie den Dichtungsring (16) auf Beschädi- gungen und ersetzen Sie ihn, wenn erforderlich.

Bringen Sie die Ablassschraube (15) und das Hackmes- ser (14) wieder an.

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig, damit die einwandfreie Funktion erhalten bleibt.

Verletzungsgefahr! Tragen Sie beim Arbeiten an den Hackmessern Schutzhandschuhe. Entfernen Sie Verschmutzungen mit einem Lappen oder einer Bürste. Reinigen Sie das Gerät sofort nach Beendigung der Arbeit. Reinigen Sie die Unterseite des Gerätes und die Hackmes- ser. Reinigen Sie das Gehäuse, insbesondere die Lüftungsschlit- ze von anhaftendem Schmutz.10 Die Maschine nicht mit fließendem Wasser oder Hochdruck- reinigern reinigen. Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschä- digen können.

Vor jedem Transport − Gerät ausschalten − Stillstand des Schneidwerkzeugs abwarten − Netzstecker ziehen. Auch bei abgestelltem Motor können die Hackmesser beim Transport, z.B. über harten Untergrund, beschädigt wer- den.

Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf. Sorgen Sie bei einer längeren Lagerung (z.B. während des Winters) dafür, dass das Gerät vor Frost und Korrosion ge- schützt ist. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leicht- gängiges Bedienen zu gewährleisten: − Führen Sie eine gründliche Reinigung durch. − Behandeln Sie Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl. Um das Gerät platzsparend zu lagern, können Sie den oberen Griffbügel (1) abklappen. Lösen Sie dazu die Flü- gelmutter (M6) soweit, dass sich der Griffbügel (1) herun- terklappen lässt.11

Vor jeder Störungsbeseitigung − Gerät ausschalten − Stillstand der Hackmesser abwarten

Netzstecker ziehen Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Störung Mögliche Ursache Beseitigung Gerät läuft nicht Kein Strom oder Stromausfall Stromversorgung, Steckdose, Sicherung prüfen

Verlängerungskabel defekt

Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen Netzstecker, Motor oder Schalter defekt Netzstecker, Motor oder Schalter von einer kon- zessionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalteile erset- zen lassen.

Motorschutzschalter hat ausgelöst

1. Arbeitstiefe zu groß Arbeitstiefe verringern

2. Hackmesser blockieren

entfernen Sie die Blockierung Lassen Sie den Motor ca. 15 Minuten abkühlen be- vor Sie weiterarbeiten Das Gerät arbeitet mit Un- terbrechungen Verlängerungskabel defekt Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen

Wenden Sie sich bitte an den Kundendienst

Ein-/Ausschalter defekt

Wenden Sie sich bitte an den Kundendienst Ungewöhnliche Geräusche Hackmesser sind blockiert

Entfernen sie die Blockierung Lockere Schrauben, Muttern oder andere Befestigungsteile Ziehen Sie alle Teile fest an, wenden Sie sich an den Kundendienst, wenn die Geräusche weiter- hin auftreten.

Füllen Sie Schmiermittel auf.

Schmiermittel tritt aus

Wenden Sie sich bitte an den Kundendienst. Ungewöhnliche Vibrationen Hackmesser beschädigt oder stumpf

wenden Sie sich bitte an den Kundendienst

Arbeitstiefe zu groß

Verringern Sie die Arbeitstiefe Unbefriedigendes Ergebnis Stumpfe Hackmesser

wenden Sie sich bitte an den Kundendienst

Arbeitstiefe zu gering

Erhöhen Sie die Arbeitstiefe Bei weiteren Fehlfunktionen setzen Sie sich bitte mit unserem Kundendienst in Verbindung.

Typ / Modell BH 800 N Baujahr siehe letzte Seite Motorleistung P

800 W Netzspannung / Frequenz

230 V~ / 50 Hz Absicherung

10 A träge Leerlaufdrehzahl n

280 mm Durchmesser Arbeitswerkzeug

79,3 dB (A) K = 3 dB (A) Schallleistungspegel L

gemessener Schallleistungspegel 89,03 dB (A) garantierter Schallleistungspegel 93 d B(A) K = 1,37 dB (A) Abmaße

ca. 1320 x 365 x 330 mm Gewicht

ca. 7,9 kg Schutzklasse

II (schutzisoliert) Schutzart

Bitte beachten Sie die beiliegende Garantieerklärung.

• Das Wenden und Heranziehen der Bodenhacke muss besonders vorsichtig durchgeführt werden.
