РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BH 800 N ATIKA

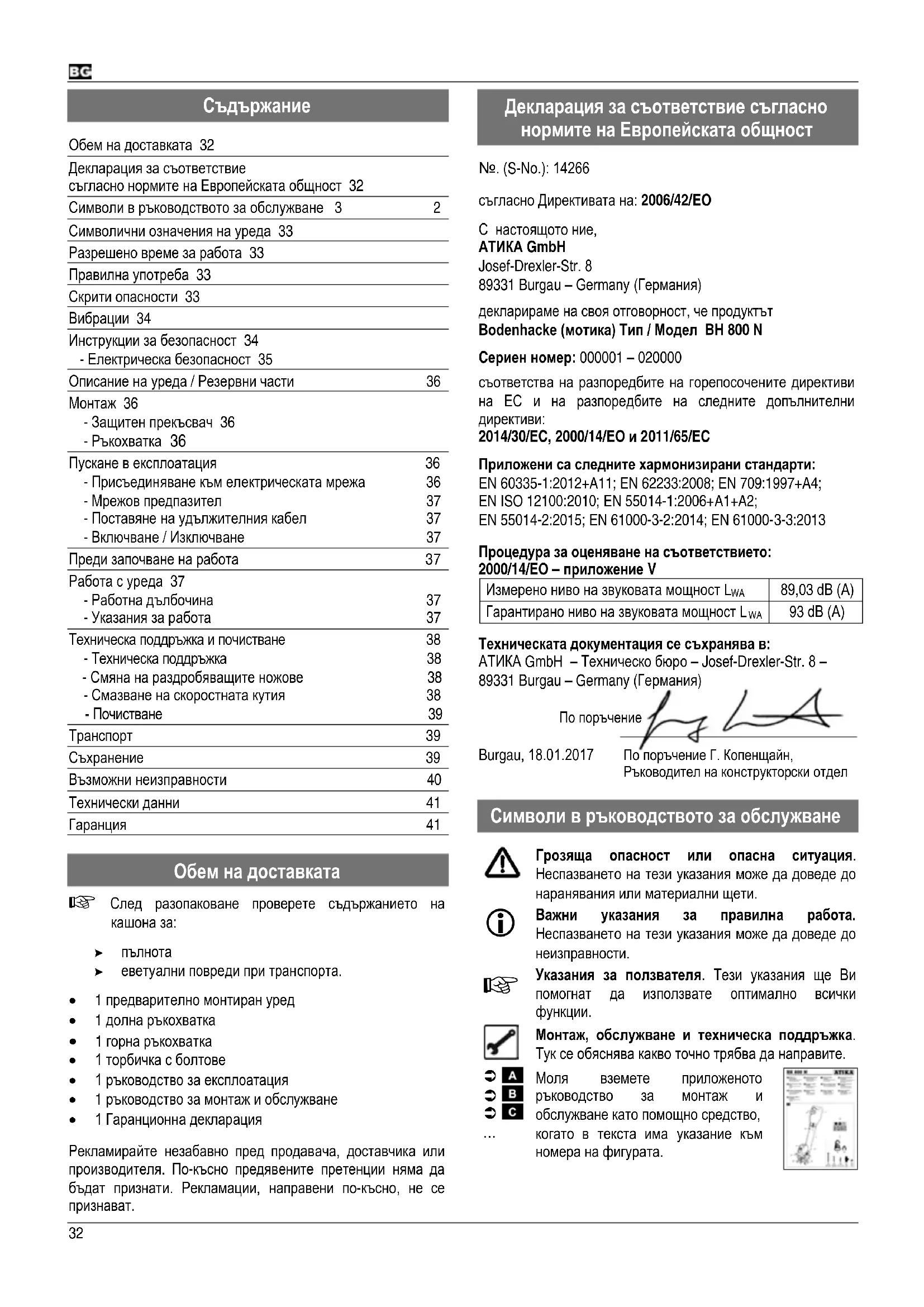

Обем на доставката 32 Декларация за съответствие съгласно нормите на Европейската общност 32 Символи в ръководството за обслужване 3

Монтаж 36 - Защитен прекъсвач 36 - Ръкохватка

Пускане в експлоатация 36 - Присъединяване към електрическата мрежа 36 - Мрежов предпазител 37 - Поставяне на удължителния кабел 37 - Включване / Изключване 37 Преди започване на работа 3

Работа с уреда 37 - Работна дълбочина 37 - Указания за работа 37 Техническа поддръжка и почистване 38 - Техническа поддръжка 38 - Смяна на раздробяващите ножове

- Смазване на скоростната кутия 38

Почистване 39 Транспорт 3

Съхранение 39 Възможни неизправности 40 Технически данни 41 Гаранция 41 Обем на доставката След разопаковане проверете съдържанието на

еветуални повреди при транспорта.

• 1 предварително монтиран уред

• 1 торбичка с болтове

• 1 ръководство за експлоатация

• 1 ръководство за монтаж и обслужване

• 1 Гаранционна декларация Рекламирайте незабавно пред продавача, доставчика или производителя. По-късно предявените претенции няма да бъдат признати. Рекламации, направени по-късно, не се

Декларация за съответствие съгласно нормите на Европейската общност №. (S-No.): 14266 съгласно Директивата на: 2006/42/EO С настоящото ние, АТИКА GmbH Josef-Drexler-Str. 8 89331 Burgau – Germany (Германия) декларираме на своя отговорност, че продуктът Bodenhacke (мотика) Тип / Модел BH 800 N Cериен номер: 000001 – 020000 съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни

2014/30/EC, 2000/14/EО и 2011/65/EC Приложени са следните хармонизирани стандарти: EN 60335-1:2012+A11; EN 62233:2008; EN 709:1997+A4; EN ISO 12100:2010; EN 55014-1:2006+A1+A2; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013 Процедура за оценяване на съответствието: 2000/14/EО – приложение V Измерено ниво на звуковата мощност L

89,03 dB (A) Гарантирано ниво на звуковата мощност L

Техническата документация се съхранява в: АТИКА GmbH – Техническо бюро – Josef-Drexler-Str. 8 – 89331 Burgau – Germany (Германия)

По поръчение Burgau, 18.01.2017 По поръчение Г. Копенщайн, Ръководител на конструкторски отдел

Символи в ръководството за обслужване

Грозяща опасност или опасна ситуация. Неспазването на тези указания може да доведе до наранявания или материални щети.

Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще Ви помогнат да използвате оптимално всички

Монтаж, обслужване и техническа поддръжка. Тук се обяснява какво точно трябва да направите.

Моля вземете приложеното ръководство за монтаж и обслужване като помощно средство, когато в текста има указание към номера на фигурата.33 Символични означения на уреда

Преди пускане в експлоатация прочетете и спазвайте ръководството за обслужване и инструкциите за безопасност.

Носете очила и ЛПС за слуха.

Преди ремонт, поддръжка и почистване, изключете двигателя и издърпайте щепсела от контакта.

Внимавайте за въртящи се ножове и зъби. Не дръжте ръцете и краката в близост или под въртящите се части, когато машината работи

Внимание, раздробяващите инструменти работят по инерция!

Съществува опасност от детайли, които се изхвърлят надалече при работещ двигател – хората, които не взимат участие, както и домашните животни, да се държат далече от опасната зона. Пазете мрежовия кабел далече от зъби и

Зъбите и ножовете могат да повредят кабелите и да предизвикат контакт с части, по които тече ток. Мрежовият щепсел трябва да се издърпа веднага, щом захранващият кабел се повреди или се прекъсне.

Продуктът отговаря на специфичните за продукта действащи европейски директиви. Eлектрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци. Уредите, принадлежностите и опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда. Според европейската директива 2002/96/EО за старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

Разрешено време за работа Моля, спазвайте местните предписания за защита от

Правилна употреба Уредът е подходящ за прекопаване и разрохкване на почвата в домашни и любителски градини. Този уред е предназначен за употреба единствено в открито пространство (градина) и по време на експлоатация трябва да се държи с двете ръце. Уредът не бива да се използва на обществени места, в паркове, на спортни площадки или по улиците и в селското и горското стопанство.

Уредът не бива да се използва: − върху павирани или чакълести повърхности Има опасност от нараняване!

• Могат да се използват само подходящи за машината раздробяващи инструменти, както е упоменато в упътването за обслужване. Към употребата по предназначение спада също така спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството инструкции за безопасност. Трябва да се спазват съответните валидни разпоредби за предотвратяване на злополуки, както и всякакви общопризнати правила за безопасност на труда и привила, свързани с техническата безопасност. Всяка употреба извън посочената се счита за неправилна. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът за това е само за сметка на ползвателя. Саморъчните изменения на уреда изключват отговорността на производителя за всякакви произтичащи от това повреди. Уредът може да бъде оборудван, използван и поддържан само от хора, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани само от нас или от сервизи, посочени от нас. Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта. Машината не бива да бъде използвана в застрашена от експлозия среда или да бъде изложена на дъжд. Скрити опасности Въпреки спазването на всички разпоредби за безопасност при правилна употреба също могат да съществуват скрити опасности поради конструкцията, обусловена от целта на употреба на уреда. Скритите опасности могат да бъдат минимизирани, когато „инструкциите за безопасност” и „правилната употреба“, както и ръководството за експлоатация като цяло бъдат взети под внимание. Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди. Опасност от нараняване на ръцете и краката в близост или под въртящите се части. Изхвърляне на камъни и пръст. Вдишване на прах (пръст). Опасност от нараняване поради захващане и увиване на корени, шнурове, тел или дрехи при контакт с режещите валяци.34 Опасност от тежки вътрешни и външни наранявания при обслужването на уреда без необходимата предпазна екипировка. Опасност от нараняване на пръстите и ръцете при монтаж и почистване на раздробяващите инструменти. Контакт на кожата с горива (бензин/ масло). Опасност от нараняване на ръцете и краката, когато уредът се транспортира. Игнорирани или пропуснати мерки за безопасност могат да доведат до наранявания на обслужващото лице или до повреждането на собственост. Опасност посредством електрически ток, при употребата на електрически присъединителни проводници, които не са изправни. Допир до детайли, които провеждат напрежение, при отворени електрически конструктивни елементи. Увреждане на слуха при по-продължителна работа без защита за слуха. Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

(вибрации на дланта и ръката) 1,415 m/s²; K = 1,5 m/s² Предупреждение: Действително наличната стойност на вибрационните емисии по време на употреба на машините не може да се различава от посочената в упътването за обслужване и от производителя. - машината правилно ли се използва - правилен ли е начинът на рязане на материала, съответно начинът на обработка на материала - машината в изрядно състояние за употреба ли е - достатъчно заточени ли са раздробяващите инструменти, съответно монтиран ли е правилният раздробяващ инструмент - обслужващите рамена здраво монтирани ли са на машинния корпус Ако по време на употреба на машината установите неприятно чувство или промяна в цвета на кожата на ръцете, веднага прекратете работа. Правете достатъчно почивки. При недостатъчни почивки може да се получи вибрационен синдром на дланта и ръката. Трябва да се направи преценка на натоварването в зависимост от работата и употребата на машината и да се направят съответните почивки. Така степента на натоварване може съществено да се намали по време на цялата работна продължителност. Сведете до минимум риска, на който сте изложени при вибрации. Поддържайте машината според указанията в упътването за обслужване. Избягвайте да използвате машината при температури t=10°C или по-ниски. Направете работен план, с който може да се ограничи натоварването с вибрации.

Инструкции за безопасност При неправилна употреба уредът може да бъде опасен. Когато се използват електрически инструменти, трябва да се спазват основните мерки за безопасност, за да се изключат рисковете от пожар, електрически удар и нараняване на хора. Затова прочетете и вземете под внимание следните указания и разпоредби за предотвратяване на злополуки на Вашата професионална организация или действащите в съответната страна разпоредби за безопасност преди пускането в експлоатация на този продукт, за да предпазите себе си и другите от възможни наранявания.

Предоставяйте инструкциите за безопасност на всички лица, които работят с уреда.

Съхранявайте добре инструкциите за безопасност.

Преди употреба се запознайте с уреда с помощта на ръководството за експлоатация. Бъдете внимателни. Внимавайте какво правите. Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания. Не използвайте уреда за цели, за които той не е предназначен (виж „Правилна употреба“). Запознайте се с обстановката наоколо и внимавайте за възможни опасности, които евентуално не можете да чуете поради шума от двигателя. Обслужващото лице е отговорно спрямо трети лица в обсега на работа на уреда. Деца и младежи под 16 години и хора, които не са прочели ръководството за експлоатация, не бива да обслужват уреда. Хора с ограничени физически, сензорни или умствени способности или без опит и/или знания не бива да обслужват уреда, освен ако те не са под контрола на лице, компетентно за тяхната безопасност или не получават от него указания как се използва уредът. Децата трябва да са под контрол, за да се гарантира, че не играят с уреда. Дръжте надалеч от обсега Ви на работа други хора и

Прекъснете употребата на машината, ако хора, преди всичко деца или домашни животни, са в близост и, когато променяте обсега на работа. Не разрешавайте други хора, в частност деца, да се докосват до инструмента или до кабела. Дръжте ги настрана от Вашия работен участък. Не оставяйте уреда никога без надзор. Носете лични предпазни средства: − защитни очила; − антифони (нивото на звуковото налягане на работното място може да превишава 85 dB (A)) − респиратор при работа, свързана с отделяне на прах Носете подходящо работно облекло: − не широки дрехи или бижута, защото те могат да бъдат захванати от подвижните елементи35 − здрави обувки или ботуши с неплъзгаща се подметка − дълги панталони за предпазване на краката − ако имате дълги коси, сложете си мрежичка за коса Не работете с уреда боси или с леки сандали. Внимавайте за въздействията върху околната среда: − Не използвайте уреда във влажна или мокра околна

− Не излагайте уреда на дъжд. − Не работете директно на басейни или до градински

− Работете единствено при достатъчно добра видимост, осигурете добро осветление. − По възможност не работете с уреда в мокра почва. Преди рязане махнете всички чужди тела (например камъни, клони, тел и др.). По време на работа внимавайте за други чужди тела. Ако попаднете на чужди тела, изключете уреда, дръпнете щепсела и махнете чуждото тяло. Преди да включите уреда отново, го проверете за евентуални повреди и дайте да бъде извършен необходимият

Не претоварвайте уреда! Ще работите по-добре и по- сигурно в дадения диапазон на мощността. Използвайте уреда само с цялостно и правилно монтирани предпазни устройства (напр. защита на ножа) и не променяйте по машината нищо, което би могло да наруши безопасността. Не изменяйте уреда, съответно частите на уреда. Преди да включите двигателя внимавайте краката ви да са на безопасно разстояние от режещите инструменти. Никога не слагайте ръцете или краката на или под въртящи се части. Стойте винаги на разстояние от изхвърлящия отвор. Работете изключително внимателно в тежки (каменисти, твърди и др.) почви. Намалете работното темпо и дръжте уреда здраво. Погрижете се, най-вече върху наклонени повърхности или мокра почва, за безопасна стойка и по всяко време пазете равновесие. Водете уреда само със скоростта на

Не работете на стръмни склонове. На стръмни склонове работете напречно на наклона и никога нагоре и надолу по него. Бъдете особено внимателни, когато променяте посоката на движение по склона. Спазвайте безопасното разстояние, зададено от ръкохватката. При работа винаги движете уреда напред. Не го дърпайте към себе си или след себе си. Когато двигателят работи, уредът не бива: − да се повдига или носи Внимание! Инструментът работи по инерция! Не спирайте инструмента с ръка. Внимавайте защитата да е монтирана. Изключете уреда и изчакайте, докато инструментите спрат, когато: − обръщате уреда − пресичате твърдата основа − транспортирате уреда до и от работния участък Изключете уреда и извадете щепсела за електрическата мрежа от контакта при: − ремонтни работи − техническа поддръжка и почистване − отстраняване на неизправности и блокировки − транспорт и съхранение − напускане на уреда (също и при кратковременни прекъсвания) − ако уредът започне да вибрира необичайно. − ако с уреда попаднете на препятствие. Не пръскайте уреда с вода (източник на опасност е електрическият ток). (източник на опасност електрически

Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца. Проверявайте уреда за евентуални повреди: − Преди по-нататъшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им. − Проверете, дали движещите се части работят безупречно и не заяждат или дали има повредени части. Всички части следва да са монтирани правилно и да отговарят на всички условия, за да гарантират безупречна работа. − Повредени предпазни устройства и детайли трябва да бъдат ремонтирани или сменени от лицензиран сервиз, ако в ръководството за работа не е посочено

− Повредени или нечетливи самозалепващи се табелки с указания за безопасност следва да бъдат заменяни. Поддържайте Вашия уред грижливо: − Внимавайте за неподвижното положение на всички гайки, болтове и винтове. − Обърнете внимание на това, отворите за въздуха да бъдат чисти. − Поддържайте дръжките чисти от масло и мазнина. − Следвайте указанията за поддръжка.

Изпълнение на електрическата съединителна линия в съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално

• 1,5 mm² при дължина на кабелите до 25 m

• 2,5 mm² при дължина на кабелите над 25 m Дългите и тънки захранващи кабели създават пад на напрежението. Моторът не може повече да достига своята максимална мощност, функцията на уреда

Щепселите и контактите на съединителите на захранващите кабели трябва да са от гума, мек PVC или друг термопластичен материал със същата механична якост или да имат покритие от такъв материал. Щепселното съединение на електрическата присъединителна линия трябва да бъде защитено против водни пръски. При полагането на присъединителните линии трябва да бъде обърнато внимание на това, те да не бъдат36 притискани, прегъвани и щепселното съединение да не бъде намокрено. При употреба на макара за кабели размотайте кабела

Не преминавайте с уреда върху удължителя. Уверете се, че той е на сигурно място зад Вас. Поставете кабела на път или в участък, който вече е обработен. Не използвайте кабела за цели, за които той не е предназначен. Защитете кабела от загряване, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта. Пазете се от електрически удар. Избягвайте допира на тялото до заземени части (например тръби, отоплителни тела /радиатори/, печки /котлони/, хладилници и т. н.). По време на работа уредът създава електромагнитно поле. При определени условия това поле може да засегне активните или пасивни медицински импланти. За да се намали опасността от сериозни наранявания, ние препоръчваме на хората с медицински импланти да се консултират с техния лекар или с производителя на медицинския имплант преди да обслужват уреда. Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени. Не включвайте повредения кабел в мрежата. Не пипайте повредения кабел, преди да е изключен от мрежата. Повреденият кабел може да предизвика контакт с части, по които преминава ток. Не използвайте дефектни захранващи кабели. На открито ползвайте само удължителни кабели, които са разрешени за това и имат съответното обозначение. Не използвайте временни електрически връзки. Никога не шунтирайте защитните устройства и не ги извеждайте от експлоатация. Присъединете уреда през дефектно-токовата защита (30 mA). Електрическото присъединяване респ. ремонтите на електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервизни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки. Повредените кабели за свързване към мрежата трябва да бъдат подменени от производителя, съответно от някой от сервизите му или от лице с подобна квалификация, за да се избегнат опасности. Ремонтите на други части на уреда трябва да бъдат извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти. Да се използват само оригинални резервни части. Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност.

Описание на уреда / Резервни части Вземете приложеното упътване за монтаж и обслужване.

Комбинация прекъсвач-щепсел

Разтоварване на кабела

Закрепване на ръкохватките

Раздробяващ нож десен

Отворете държача на комбинирания прекъсвач-щекер (4). Поставете комбинирания прекъсвач-щекер (4) на отворите на горната ръкохватка (1) и го закрепете с доставените винтове (2x ST3.9x19).

Закрепете долната ръкохватка (7) за накрайниците за ръкохватката (11) на корпуса на двигателя. За целта използвайте доставените крепежни елементи (2x bинт M5x25, 2x гайка M5). Закрепете горната част на дръжката (1). За целта използвайте доставените крепежни елементи (2x bинт M6x45, 2x kрилчата гайка M6). Закрепете кабела с кабелните държачи (6) на дръжката. Внимавайте кабелът да има достатъчно свобода за движение. Поставете кабелното приспособление (5) на долната ръкохватка (7). Пускане в експлоатация Присъединяване към електрическата мрежа

Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията. Затваряйте уреда през Fi-защитен прекъсвач (защитен прекъсвач за утечен електрически ток) 30 mA. Изпълнение на електрическата съединителна линия в съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално

• 1,5 mm² при дължина на кабелите до 25 m

• 2,5 mm² при дължина на кабелите над 25 m37 Мрежов предпазител

10 A бавен Поставяне на удължителния кабел

Вкарайте куплунга на удължаващия кабел в щекера на комбинацията прекъсвач-щекер (4). Изтеглете удължителния кабел като панделка през освобождаването на кабелния (5) клон от опъване и го

Обърнете внимание на това, удължителният кабел да има достатъчно свобода за движение. Включване / Изключване

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови. Уредът има защитен прекъсвач, който предотвратява нежелателното включване. Пуснете уреда, едва след като сте го поставили върху равна повърхност без препятствия.

Леко наклонете уреда към себе си. Натиснете защитното копче (3) и го задръжте натиснато. След това дръпнете дръжката-прекъсвач (2) към дръжката (1). Уредът тръгва и валякът на ножа може да се върти свободно. Сега отпуснете защитното копче (3).

Отпуснете дръжката на шалтера (2), той автоматично се връща в изходното си положение. Двигателна защита Двигателят е съоръжен със защитен прекъсвач и се изключва автоматично при претоварване. След пауза от около 5 минути, двигателят може да бъде включен отново.

Отпуснете дръжката на шалтера (2), тъй като в противен случай веднага след като се охлади уредът ще стартира отново. Опасност от нараняване!

Преди започване на работа Преди започване на работа обърнете внимание на

Не бива да пускате уреда в действие преди да сте прочели това ръководство за експлоатация, да сте спазили всички дадени указания и да сте монтирали уреда така, както е описано! Погрижете се за обезопасено и подредено работно място. Отстранете предметите, които могат да бъдат изхвърлени надалече извън работния участък. Преди започване на работа обезпечете това, − работните инструменти и болтове да не са износени или повредени. За да се избегне дереглаж, износените или повредени работни инструменти и болтове трябва да се сменят само по двойки. − раздробяващите инструменти са редовни − всички винтови съединения да са здраво затегнати − в близост няма други хора (деца) или животни − да бъде осигурено безпрепятствено отклоняване за

− да бъде осигурена безопасна стойка. Работа с мотиката Уредът може да се използва за прекопаване и разрохкване на почвата. Опасност от нараняване поради лежащи наоколо части! Внимавайте защитата на ножа да е монтирана.

• Поставете уреда на ръба на площта за обработване, близо до контакт.

• След всяко обръщане поставете кабела на отсрещната, вече обработена страна.

• Внимавайте да не претоварвате уреда. При претоварване оборотите на мотора намаляват, шумът на мотора се променя.

• Водете уреда с подходяща, равномерна скорост по прави линии върху почвата.

• Обръщането и придърпването на уреда трябва да се правят особено внимателно.

• При работа по склонове заставайте винаги напречно на наклона, внимавайте за стабилен, сигурен стоеж. Не работете на стръмни склонове.

Във всички случаи спазвайте всички указания за безопасност (виж „Безопасна работа”).

• Посоката на въртене на раздробяващите ножове дърпа уреда напред. Чрез намаляване на скоростта на движение напред работната дълбочина може да се увеличи (в зависимост от характеристиките на почвата).

Регулирайте работната дълбочина според особеностите на почвата.

При обработката на много влажни глинести почви почвата може да се уплътни и да се попречи на изтичането

Намалете работната дълбочина, ако двигателят се претовари (оборотите на двигателя намаляват и шумът на двигателя се променя).

Дръжте ръцете и краката винаги на безопасно разстояние от въртящия се инструмент.

• При работа винаги дръжте уреда здраво с две ръце.38

• Натиснете ръкохватката на уреда надолу, докато бъде достигната желаната работна дълбочина. След това упражнявайте само толкова налягане, колкото е необходимо за поддържане на работната дълбочина.

• Не водете уреда директно до стени или каменни плочи, тъй като в противен случай раздробяващите инструменти се повреждат.

Водете уреда с подходяща, равномерна скорост по прави линии върху почвата.

За да се получи особено лека и рохкава почва, се препоръчва почвата да се обработи няколко пъти. Извършете второто преминаване под прав ъгъл спрямо 1 (A) или успоредно на него (B). На склонове работете само напречно на наклона (B)!

• Внимание при смяна на посоката или препятствия! Водете уреда внимателно.

Ако раздробяващите инструменти блокират или уредът вибрира необичайно силно, веднага изключете двигателя и изчакайте раздробяващите инструменти да спрат. Проверете уреда: - Почистете раздробяващите инструменти с подходящи помощни средства. За целта поставете уреда да легне назад върху кормилния надлъжник. - Сменете повредените раздробяващи инструменти Електронна спирачка Уредът е обородуван с електронна спирачка, която след отпускане на лоста (2) спира раздробяващите инструменти в рамките на 2 секунди.

Техническа поддръжка и почистване

Преди всяка техническа поддръжка и почистване: − да бъде изключен уреда − изчакайте окончателното спиране на

− да се извади щепсела за електрическата мрежа Работи по техническата поддръжка и почистването, различни от описаните в настоящия раздел, могат да се извършват само от сервиза. Защитните приспособления, които са свалени с цел извършване на техническа поддръжка и почистване, трябва да бъдат отново надлежно монтирани и проверени. Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания. Техническа поддръжка Инструментът не спира веднага след изключването. Преди да започнете ремонта или поддръжката изчакайте всички части да спрат. издърпвайте щепсела! За да се гарантира продължително и надеждно използване на уреда, провеждайте редовно техническа поддръжка. Проверявайте верижната резачка за очевидни недостатъци − хлабави закрепвания − износени или повредени части − правилно монтирани и изправни капаци или защитни приспособления. Необходимите ремонти или работи по техническата поддръжка трябва да се провеждат преди употребата на

Опасност от нараняване! При работа по раздробяващите ножове носете защитни

Износените ножове влошават работата на уреда и претоварват двигателя. Затова преди всяка употреба проверявайте състоянието на раздробяващите ножове. При необходимост дайте раздробяващите ножове на заточване от Вашия сервиз или ги сменете с нови. Развийте шестостенните болтове M8 x 40 и шестостенните гайки M8. След това издърпайте раздробяващите ножове (13, 14) от оста. Внимавайте за правилното положение на раздробяващите ножове! (Остриетата на ножовете трябва да сочат в посоката на движение) Смазване на редуктора

Смажете скоростната кутия след първите 20 часа, след това на всеки 40 – 50 работни часа.

Поставете уреда легнал настрани и демонтирайте раздробяващия нож (14). Отстранете замърсяванията и чуждите тела от корпуса на скоростната кутия. Махнете изпускателния болт (15)

Поставете такаламита на пробката за пълнене с грес (17). Вкарайте малко грес. Не пълнете редуктора много с грес. Греста се разпространява в резултат на топлината, която възниква при експлоатацияИма опасност уплътненията да се разрушат и да излезе грес, ако редукторът е изцяло запълнен с грес. Използвайте например SHELL Albida Grease EP 2 или подобна грес.

Проверете уплътняващия пръстен (16) за повреди и при необходимост го сменете.

Монтирайте отново изпускателния болт (15) и раздробяващия нож (14).39

Почиствайте уреда грижливо след всяка употреба, за да се запази безупречната функция.

Опасност от нараняване! При работа по раздробяващите ножове носете защитни

Отстранявайте замърсяванията с кърпа или четка. Почистете уреда веднага след приключване на работата. Почистете долната страна на уреда и валяка на ножа. Почистете корпуса, най-вече вентилационните отвори от замърсявания. Не почиствайте машината с течаща вода или пароструйки. За частите от пластмаса не използвайте разтворители (бензин, алкохол, и. т. н..), тъй като те могат да увредят пластмасовите части.

Преди всяко транспортиране − изключете уреда − изчакайте ножовете да спрат − издърпвайте щепсела И при спрял мотор при транспортиране, например над твърда основа, валякът може да се повреди. Затова транспортирайте уреда чрез носене.

Извадете щепсела от контактната кутия на електрическата мрежа. Уредите, които не се използват, съхранявайте на сухо, затворено място, недостъпно за деца. При по-продължително съхранение (например през зимата) се погрижете уредът да е защитен от заледяване и корозия. Обърнете внимание преди по-продължително съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване: − Направете основно почистване. − След всяка употреба обработвайте металните части срещу корозия с екологичен, биологично разградим

За да не заема уредът много място при съхранение, можете да приберете горната ръкохватка (1). За целта развийте крилчатата гайка (M6) дотолкова, че ръкохватката (1) да може да се прибере.40

Възможни неизправности

Преди всяко отстраняване на неизправност − да бъде изключен уреда − изчакайте окончателното спиране на валяка − да се извади щепсела за електрическата мрежа

След отстраняване на неизправностите пуснете отново в употреба и проверете всички обезопасяващи устройства. Неизправност Възможна причина Отстраняване Уредът не тръгва Няма ток или токът е спрял Проверете електрозахранването, контакта, предпазителя Удължителят е дефектен Проверете удължаващия кабел, дефектният кабел незебавно да се смени Щепселът, моторът или прекъсвачът е

Щепселът, моторът или прекъсвачът да се проверят или ремонтират от електроспециалист с лиценз за извършване на дейност по занятие, респ. да му се възложи смяната им с оригинални резервни части. Защитният прекъсвач на мотора е

1. Работната дълбочина е много голяма

Намалете работната дълбочина

2. Валякът е блокирал Отстранете блокировката

Оставете мотора да се охлади за около 15 минути преди да продължите работа Уредът работи с прекъсвания Удължаващият кабел е дефектен Проверете удължаващия кабел, дефектният кабел незабавно да се смени

Моля обърнете се към сервиза

Ключ за включване/изключване дефектен

Моля обърнете се към сервиза Необичайни шумове

Разхлабени винтове, гайки или крепежни

Моля обърнете се към сервиза

Моля обърнете се към сервиза Необичайни вибрации

Режещият нож е повреден или затъпен

Моля обърнете се към сервиза

Работната дълбочина е много голяма

Намалете работната дълбочина Незадоволителен

Моля обърнете се към сервиза

Работната дълбочина е много малка

Увеличете работната дълбочина41 Технически данни Тип / Модел BH 800 N Година на производство виж на последната страница Мощност на двигателя P

230 V~ / 50 Hz Предпазител

280 mm Диаметър работен инструмент

200 mm Брой на ножовете

Вибрация длан-ръка 1,415 m/s

79,3 dB (A) K = 3 dB (A) Ниво на звуковата мощност L (в съответствие с 2000/14/EO)

измерено ниво на звуковата мощност 89,03 dB (A) гарантирано ниво на звуковата мощност 93 d B(A) K = 1,37 dB (A) Размери (дължина x ширина x височина) около 1320 x 365 x 330 mm

Моля вземете под внимание приложената гаранционна декларация.

Запазва се павото за технические промени!42
