BEDIENUNGSANLEITUNG Control Pro 350 Extra WAGNER

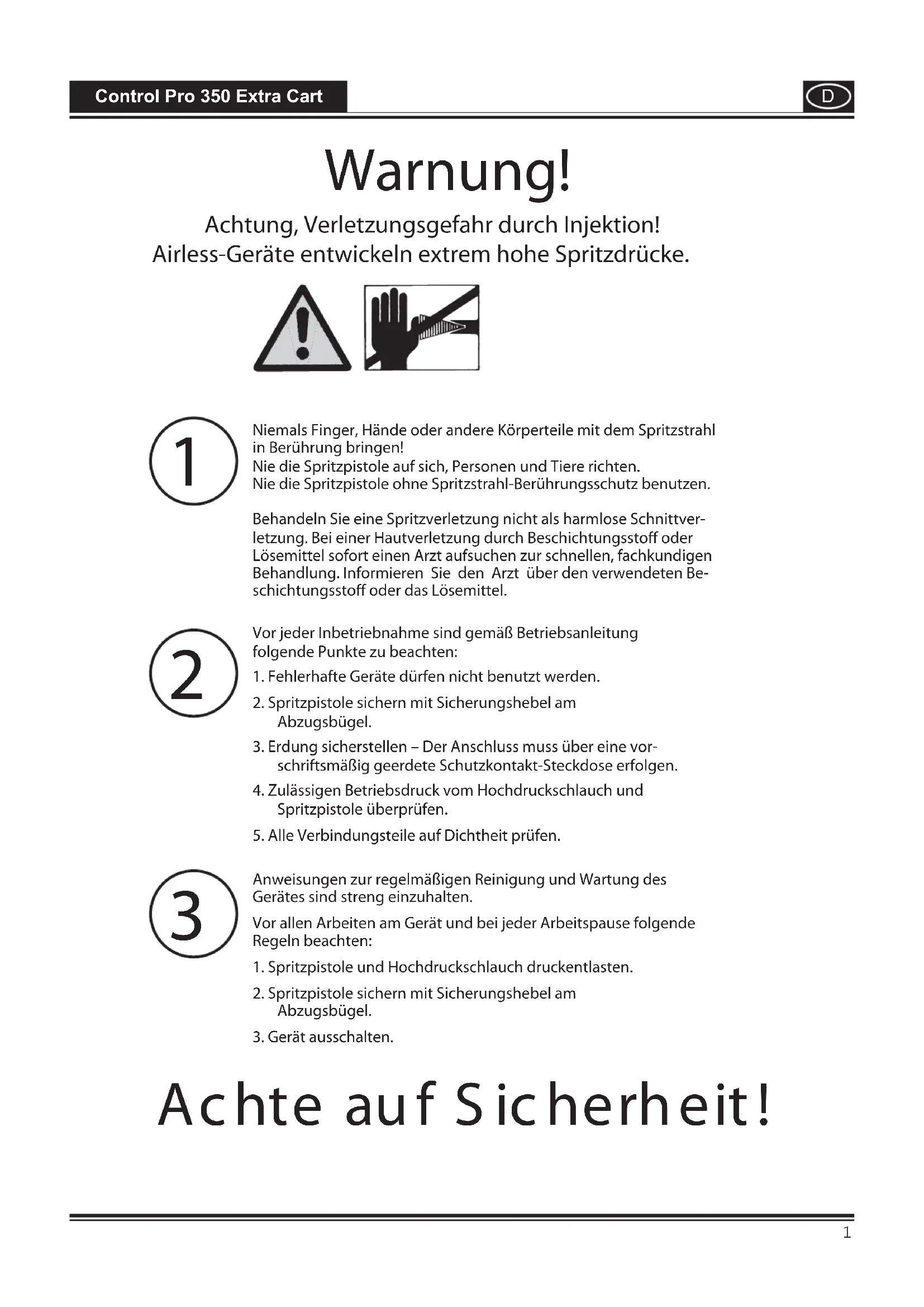

Achtung, Verletzungsgefahr durch Injektion! Airless-Geräte entwickeln extrem hohe Spritzdrücke.

Niemals Finger, Hände oder andere Körperteile mit dem Spritzstrahl in Berührung bringen!
Nie die Spritzpistole auf sich, Personen und Tiere richten.
Nie die Spritzpistole ohne Spritzstrahl-Berührungsschutz benutzen.

Behandeln Sie eine Spritzverletzung nicht als harmlose Schnittverletzung. Bei einer Hautverletzung durch Beschichtungsstoff oder Lösemittel sofort einen Arzt aufsuchen zur schllen, fachkundigen Behandlung. Informieren Sie den Arzt über den verwendeten Beschichtungsstoff oder das Lösemittel.

Vor jeder Inbetriebnahme sind gemäß Betriebsanleitung folgende Punkte zu beachten:

1. Fehlerhafte Geräte)dürfen nicht benutzt werden.
2. Spritzpistole sichern mit Sicherungshebel am Abzugsbügel.
3. Erdung sicherstellen - Der Anschluss muss über eine vorschrifsmäßig geerdete Schutzkontakt-Steckdose erfolgen.
4. Zulässigen Betriebsdruck vom Hochdruckschlauch und Spritzpistole überprüfen.
5. Alle Verbindungsteile auf Dichtheit prufen.

Anweisungen zur regelmäßigen Reinigung und Wartung des Gerätes sind streng einzuhalten.

Vor allen Arbeitsen am Gerät und bei jeder Arbeitspause folgende Regeln beachten:

1. Spritzpistole und Hochdruckschlauch druckentlasten.
2. Spritzpistole sichern mit Sicherungshebel am Abzugsbügel.
3. Gerä ausschalten.

Achte auf Sicherheit!

Herzlichen Glückwunsch zum Erwerb Ihr's WAGNER Farbauftragsgerätes.

Sie haben ein Markengerat erworben, das für eine reibungslose Funktion einer sorgfälligen Reinigung und Pflege bedarf.itte lessen Sie vor Inbetriebnahme des Gerates die Bedienungsanleitung genau durch und beachten Sie die Sicherheitsinweise. Bewahren Sie die Bedienungsanleitung sorgfältig auf.

Erklärung der verwendeten Symbole

Gefahr	Kennzeichnet eine unmittelbar drohende Gefahr. Wenn Sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
i	Kennzeichnet Anwendungstipps und andere besides nützliche Hinweise.
	Tragen Sie beim Arbeiten einen geeigneten Gehörschutz.
	Tragen Sie beim Arbeiten einen geeigneten Atemschutz.
	Tragen Sie beim Arbeiten geeignete Schutzhandschuhe.

Allgemeine Sicherheitshinweise

Warning!

Gefahr

Sämtliche Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie die Bedienungsanleitungitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie esomal weitergeben sollenn. Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefrhdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position "AUS" ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällt führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschreiben ist. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
g) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehen Situationen.

5. Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.
b) Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder sein Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Schutz der Gesundheit

Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheitsschädlich. Nur in gut belufteten Räumen oder bei künstlicher Belüfung arbeiten. Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird empfohlen.

Brennbare Beschichtungsstoffe

Die Spritzpistol dürfen nicht zum Sprühen brennbarer Stoffe verwendet werden.

Explosionsschutz

Gerät nicht benutzen in Betriebsstätten, welche unter die Explosionsschutz-Verordnung fallen.

Explosions- und Brandgefahr bei Spritzarbeiten durch Zündquellen

Es durren keine Zündquellen in der Umgebung vorhanden sein, wie z. B. offenes Feuer, Rauchen von Zigaretten, Zigarren und Tabakpfeifen, Funken, gluhende Drahte, heiße Oberflächen usw

Elektrostatice Aufladung (Funken- oder Flammenbildung)

Bedingt durch die Strömungsgeschwindigkeit des Beschichtungsstoffs beim Spritzen kann es unter Umständen am Gerät zu elektrostatischen Aufladungen kommt. Diese können bei Entladung Funken- oder Flammenbildung nach sichziehen. Deshalb ist es notwendig, dass das Gerät immer über die elektrische Installation geerdet ist. Der Anschluss muss über eine vorschfristig geerdete Schutzkontakt-Steckdose erfolgen.

Belüftung

Um Brand- und Explosionsgefahr sowie Schädigungen der Gesundheit bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche oder künstliche Luftung gesorgt werden.

Gerät und Spritzpistole sichern

Alle Schläuche, Anschlüsse und Filterteile müssen vor Inbetriebnahme der Sprühpumpe gesichert werden. Ungesicherte Teile können sich mit großer Kraft losen oder Flüssigkeit kann mit Hochdruck austreten, was zu schweren Verletzungen führen kann.

Spritzpistole bei Montage oder Demontage der Düse und bei Arbeitsunterbrechung immer sichern.

Rückstoß der Spritzpistole

Bei hohem Betriebsdruck bewirkt Ziehen des Abzugsbuggels eine Rückstoßkraft bis 15 N.
Sollten Sie nicht darauf vorbereitet sein, kann die Hand zurückgestoßen oder das Gleichgewicht verloren werden. Dies kann zu Verletzungen führen. Eine Dauerbelastung durch diesen Rückstoß kann zu bleibenden gesundheitlichen Schäden führen.

Max. Betriebsdruck

Der zulässige Betriebsdruck für die Spritzpistole, Spritzpistolen-Zubehor und Hochdruckschlauch darft nicht unter dem am Gerat angegebenen maximalen Betriebsdruck von 110 bar (11 MPa) liegen.

Beschichtungsstoff

Achten Sie auf die Gefahren die von dem versprühten Stoff ausgegeben können und beachten Sie ebenfls die Aufschriften auf den Behältern oder die vom Hersteller des Stoffes angegebenen Hinweise.

Versprühen Sie keinerlei Stoffe von denen Sie die Gefährlichkeit nicht kennen.

Hochdruckschlauch (Sicherheitshinweis)

Achtung Verletzungsgefahr durch Injektion! Durch Verschleib, Knicken und nicht zweckentsprechende Verwendung können sich Leckstellen im Hochdruckschlauch bilden. Durch eine Leckstelle kann Flüssigkeit in die Haut injiziert werden.

Hochdruckschlauch vor jeder Benutzung gründlich überprüfen.

Beschädigten Hochdruckschlauchsofar ersetzen.

Niemals defekten Hochdruckschlauch selbst reparieren!

Scharfes Biegen oder Knicken vermeiden, kleinster Biegeradius etwa 20~cm

Hochdruckschauch nicht überfahren, sowie vor scharfen Gegenständen und Kanten schätzen.

Niemals am Hochdruckschlauchziehen,um das Gerat zu bewegen.

Hochdruckschauch nicht verdrehen.

Hochdruckschauch nicht in Lösemittel einlegen. Außenseite nur mit einem getränkten Tuch abwischen.

Hochdruckschlauch so verlegen, dass keine Stolpergebnis besteht.

Elektrostatice Aufladung von Spritzpistole und Hochdruckschauch wird über den Hochdruckschauch abgeleitet. Deshalb muss der elektrische Widerstand zwischen den Anschlüssen des Hochdruckschauchs gleich oder kleiner 197k /m (60 kΩ/ft.) betragen.

Aus Gründen der Funktion, Sicherheit und Lebensdauer, nur WAGNER-Original-Hochdruckschläuche und Spritzdüssen verwenden. Übersicht siehe „Ersatzteilliste".

Bei alten Hochdruckschläuchen steigt das Risiko von Beschädigungen. Wagner empfehl't den Hochdruckschlach nach 6 Jahren auszutauschen.

Anschluss des Gerätes

Der Anschluss muss über eine vorschfristig geerdtete Schutzkontakt-Steckdose erfolgen. Der Anschluss muss mit einer Fehlerstromschutzeinrichtung INF ≤ 30mA ausgerüstet sein.

Gerät aufstellen

Bei Arbeitsen in Räumen:

Im Bereich des Gerätes dürfen sich keine Lösungsmittelhaltigen Dämpfe bilden. Aufstellen des Gerätes auf der vom Spritzobjekt abgewandten Seite. Mindestabstand 5 m zwischen Gerät und Spritzpistole ist einzuhalten.

Bei Arbeitsen im Freien:

Es durren keine losungsmittelhaltige Dampfe zum Gerat hin getrieben werden. Windrichtung beachten. Das Gerat so aufstellen, dass keine losungsmittelhaltigen Dampfe zum Gerat gelangen und sich dont ablagern. Mindestabstand 5 m zwischen Gerat und Spritzpistole ist einzuhalten.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät Druckentlastung durchfuhren und den Netzstecker aus der Steckdoseziehen.

Gerätereinigung

Kurzschlussgefahr durch eindringendes Wasser!

Gerä niemals mit Hochdruck- oder Dampfhochdruckreiniger abspritzen.

Gerätereinigung mit Lösemittel

Bei Gerätereinigung mit Lösemittel darft nicht in einen Behälter mit kleiner Öffnung (Spundloch) gespritzt oder gepumpt werden. Gefahr durch Bildung eines explosionsfähigen Gas-/Luftgemisches. Der Behälter muss geerdet sein.

Verwenden Sie zur Reinigung keine brennbaren Materialien.

Erdung des Spritzobjekt

Das zu beschichtende Spritzobjekt muss geerdet sein.

Thermosicherung

Das Gerät ist mit einer Thermosicherung ausgestattet, welche das Gerät bei Überhitzung abschaltet. In this dem Falle Gerät ausschalten, Wahlschalter in die Position PRIME (senkrecht) drehen, Netzsteckerziehen und das Gerät min. 30 Minuten abkühlen lessen. Überhitzungsursache abstellen, z. B. abgedeckte Luftungsschlitze.

Beschreibung (Abb. 1)
1 Schlauchhalter 2 Einlassventildrücker
3 Teleskophandgriff 4 Integriertes Ablagefach für Düsen und Kleinteile
5 Druckregler mit integriertem Ein/Aus-Schalter 6 Schlauchanschluss
7 Wahlschalter 8 Halter für Materialbehälter
9 Manometer 10 Ansaugschlauch
11 Rücklaufleitung 12 Ansaugfilter
13 Betriebsanleitung 14 Hochdruckschlauch
15 Düssenveränderung (30 cm) 16 Spritzpistole
17 Düse 515 (für dickflüssige Materialien, z.B. Innenwandfarbe) 18 Düssenhalter
19 HEA Filter Set 20 Pistolenfilter: rot (1 Stk.), weiß (1 Stk.* )
21 Düse 311 (für dunnflüssige Materialien, z.B. Lacke) 22 Düse 619 (für dickflüssige Materialien, z.B. Innenwandfarbe. Zur Beschichtung von größeren Flächen)

• im Filtergehäuse vormontiert

Verarbeitbare Beschichtungsstoffe

Dispersions- und Latexfarben für den Innenbereich.

Wasser- und losemittelhaltige Lacke und Lasuren. Lackfarben, Ole, Trennmittel, Kunstharzlacke, PVC-Lacke, Vorlacke, Grundlacke, Fuller und Rostschutzfarben.

Je nach zu verarbeitendem Material muss eventuell eine andere Düsengräge und ein anderer Pistolenfilter verwendet werden.

Dunnflüssige Materialien: Düse 311 → Filter rot

Dickflüssige Materialien: Düse 515/619 → Filter weil

Nichtverarbeitbare Beschichtungsstoffe

Materialien die stark schmirgelnde Bestandteile enthalten. Fassadenfarbe, Laugen und säurehaltige Beschichtungsstoffe. Brennbare Beschichtungsstoffe, Materialien die Aceton oder Nitroverdūnnung enthalten

Um im Zweifelsfall die Verträgelichkeit des Beschichtungsstoffes mit den für den Bau des Gerätes verwendeten Materialien sichzustellen, wenden Sie sichitte an den Wagner Service.

Anwendungsbereich

Beschichtung von Wänden im Innbereich sowie Objekten im Außenbereich (z.B. Gartenzäune, Garagentore, etc.).

Benötigte Werkzeuge und Hilfsmittel

• Schraubenschlüssel (13, 16, 17, 20) bzw. verstilbarer Schraubenschlüssel (2 Stk.), Innesechskantschlüssel (10 mm)
• Innensechskantschlüssel (2,5 mm)
• Leerer Behälter
• Ein größeres Stück Karton
  Abdeckmaterial

Vorbereitung des Arbeitsplatzes

Gefahr

Steckdosen und Schalter unbedingt abkleben. Gefahr eines elektrischen Schlages durch eindringendes Spruhrmaterial!

Decken Sie alle nicht zu spreühende Flächen und Objekte ab, bzw. entfern den Sie diese aus dem Arbeitsbereich. Für Schäden durch Farbnebel (Overspray) wird keine Haftung übernommen.

Silikatfarbe verätzt bei Kontakt Glas- und Keramikflächen! Alle entsprechenden Oberflächen müssenDMAher unbedingt komplett abgedeckt werden.

Achten Sie auf die Qualität des verwendeten Abklebebandes.

Verwenden Sie auf Tapeten und gestruchten Untergründen kein zu stark haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden. Entfern den Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig. Lassen Sie Flächen nur so lange wie notig abgeklebt, um möglich Rückstände beim Entfernen zu minimieren.

Vorbereitung des Beschichtungsstoffes

Mit Control Pro 350 Extra können Innenwandfarben, Lacke und Lasuren unverdünnt oder gingefugig verdünnt versprüht werden. Detaillerte Informationen können Sie dem technischen Datenblatt des Farbherstellers entnehmer ( Internet Download).

1. Ruhren Sie das Material gründlich auf und verdünnen Sie es im Gebinde gemäß der Verdünngungsempfehlung (zum Umrühren wird ein Ruhwerk empfohlen).

Verdünningsempheflung
Spritzmaterial
Lasuren unverdünnt
Lösemittelhaltige oder wasserverdünnbare Holzschutzmittel, Beizen, Öl, Desinfektionsmittel, Pflanzenschutzmittel	unverdünnt
Lösemittelhaltige oder wasserverdünnbare Lackfarben, Grundierungen, Kfz- Decklacke, Dickschichtlasuren	5 - 10 % verdünnen
Innenwandfarbe (Dispersionen und Latexfarben) 0-10 % verdünnen

Die in der Tabelle genommen Werte sind Richtwerte.

Die für das verwendete Material optimale Verdünning muss durch eine Spritzprobe ermittelt werden. Details zur Durchführung der Spritzprobe finding Sie im Abschnitt "Spritztechnik".

Zusammenbau

1. Setzen Sie die beiden Türen/Klappen in das Ablagefach ein.
2. Entfernen Sie die Abdeckkappen an Schlauch und Schlauchanschluss. (Abb. 2)
3. Setzen Sie die Spritzpistole auf das verwägte Ende des Schlauches (Abb. 3, 1) und drehen Sie die Pistole auf den Schlauch. Ziehen Sie das Gewinde mit einem Schraubenschlüssel (13) gut fest.

Um überprüfen zu können, ob der Schlauch unter Druck stehen, muss das beiliegende Manometer am Hochdruckschlauch befestigt werden.

1. Manometer am Schlauchanschluss festschrauben.
2. Hochdruckschlauch am Manometer anschauben. Halten Sie mit einem Schraubenschluss (16) den Schlauchanschluss fest undziehen Sie den Schlauch mit einem weiteren Schraubenschluss (17) fest. (Abb. 4)
3. Stecken Sie den Ansaugschlauch auf den Materialeingang und sichern Sieihn mit der Klammer. (Abb. 5)
4. Stecken Sie die Rücklaufleitung auf den Rücklaufstutzen und sichern Sieihn mit der Klammer. (Abb. 6)

Bedienelemente am Gerät (Abb. 7)

A Mit dem Druckregler kann der Spritzdruck eingestellt werden.

Der richtige Spritzdruck ist abhängig vom verwendeten Material.

Steht der Druckregler auf 0 ist das Gerä ausgeschaltet.

B Mit dem Wahlschalter können folgende Einstellungen vorgenommen werden:

PRIME (Schalter steht senkrecht)

Zum Vorbefüllen des Systems mit Farbe
Zur Druckentlastung
Zum Arbeitsen mit der Spritzpistole

Teleskophandgriff (Abb. 8)

Der Teleskophandgriff kann je nach Bedarf ein- und ausgefahren werden:

• Um den Handgriff aussufahren,ziehen Sieihn einfach nach oben bis er einrastet.
• Um den Handgriff einzufahren, drücken Sie den Knopf auf der Rückseite des Rahmen und drücken Sie den Handgriff nach unten.

Spritzpistole

Gefahr

Sichern Sie den Abzugsbügel immer, wenn Sie die Spritzdüse anbringen oder die Spritzpistole nicht in Verwendung ist.

• Klappen Sie die Abzugsverriegelung nach unten, um den Abzugsbügel zu verriegeln (Abb. 9, A).
• Klappen Sie die Abzugsverriegelung nach oben, um den Abzugsbügel zu entriegeln (Abb. 9, B).

Je nach zu verarbeitendem Material muss eventuell eine andere Düsengräge und ein anderer Pistolenfilter verwendet werden.

Dunnflüssige Materialien: Duse 311 Filter rot

Dickflüssige Materialien: Düse 515 / 619 → Filter weiß

Anleitung zur Druckentlastung

Gefahr

Befolgen Sie stets die Anleitung zur Druckentlastung, wenn Sie das Gerät ausschalten. Durch these Verfahren wird der Druck aus dem Spritzschlauch und der Pistole abgelassen. Manometer beachten --> 0 bar

1. Sichern Sie die Spritzpistole. (Abb. 9, A)
2. Schalten Sie das Gerät aus (Druckregler Position 0).

Drehen Sie den Wahlschalter in die Position PRIME (senkrecht). (Abb. 10)

1. Entsichertern Sie die Spritzpistole. Halten Sie die Spritzpistole über einen leeren Behälter undziehen Sie den Abzugsbugel,um den Druck abzulassen.
2. Sichern Sie die Spritzpistole.

Inbetriebnahme

Vor Anschluss an das Stromnetz darauf aufachten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

1. Befestigen Sie die Rücklaufleitung mit den Klammern am Ansaugschlauch.
2. Tauchen Sie den Ansaugschlauch in den Farbeimer ein. (Abb. 11)
3. Drucken Sie auf den roten Einlassventildrucker, um safer zu gehen, dass das Einlassventil frei ist. (Abb. 12)
4. Netzkabel einstecken.
5. Drehen Sie den Wahlschalter in die Position PRIME (senkrecht).
6. Schalten Sie das Gerät ein indem Sie den Druckregler langsam auf 2 stellen.
7. Schalten Sie das Gerät wieder aus (Druckregler 0), sobald Farbe durch die Rücklaufleitung in den Farbeimer fließt.

Falls keine Farbe angesaugt wird, versuchen Sie das Problem mit den im nachfolgenden Kapitel "Hilfe bei Ansaugproblemen" beschrieben Schritten zu losen.

1. Drehen Sie den Wahlschalter in die Position SPRAY (waagrecht).
2. Halten Sie die Spritzpistole an den Rand eines leeren Behalters. (Abb. 13)
3. Entsichern Sie die Pistole und halten Sie den Abzugsbügel gedrückt, bis das Material gleichmäßig austritt.
4. Lassen Sie den Abzugsbügel los und sichern Sie die Pistole.
5. Setzen Sie den Düsenhalter auf die Spritzpistole (Abb. 14, A) und drehen Sieihn in die Endposition (Abb. 14, B), umihn zuz befestigen.
6. Setzen Sie die Duse mit der Spitze nach vorne zeigend ein. (Abb. 15)

Hilfe bei Ansaugproblemen

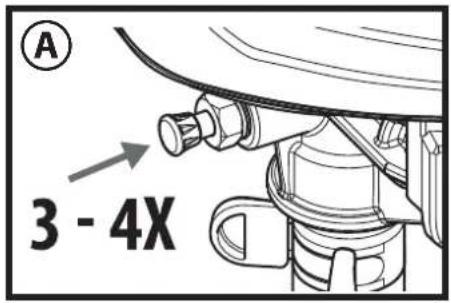

1. Einlassventildrucker 3-4 Mal drucken. (Abb. A)
   Falls das Problem nicht behoben ist,itte mit dem folgenden Schritt fortfahren.

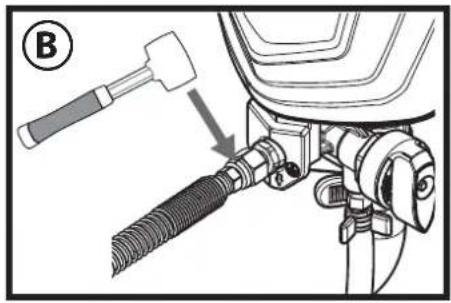

2. Schlagen Sie mehrmals leicht mit z.B. einem Gummihammer auf den Schlauchanschluss. (Abb. B)
   Falls das Problem nicht behoben ist,itte mit dem folgenden Schritt fortfahren.
3. Schalten Sie das Gerät aus (Druckregler 0).
4. Entfernen Sie Ansaug- und Hochdruckschauch und stellen Sie das Gerät auf den Kopf.

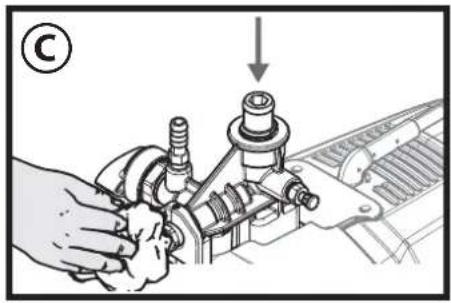

5. Fullen Sie ca. 10 ml Wasser in den Materialeingang ein. (Abb. C)
6. Einlassventildrucker 3-4 Mal drucken.
7. Halten Sie ein Tuch vor den Schlauchanschluss und schalten Sie die Pumpe ein bis Wasser aus dem Schlauchanschluss austritt.

Falls das Problem nicht behoben ist, wenden Sie sichitte an den Kundenservice.

Spritztechnik

Befolgen Sie stets die Anleitung zur Druckentlastung, wenn Sie das Gerät ausschalten. Durch these Verfahren wird der Druck aus dem Spritzschlauch und der Pistole abgelassen.

Achten Sie darauf, dass der Farbschlauch nicht geknicht ist und sich keine Gegenstände mit scharfen Kanten in der Nähhe befinden.

• Es ist zweckmäßig, zuerst auf einem Karton oder ähnlichen Untergrund zu übern, um das Spritzbild zu prufen und sich mit der Benutzung der Spritzpistole vertraut zu machen.

Beinem gleichmäßigen Spritzbild wie in Abbildung 16 A sind alle Einstellungen korrekt. Zeigt das Spritzbild "Randstreifen" wie in Abbildung 16 B, erhöhen Sie stufenweise den Druck oder verdünnen Sie weiter in 5% Schritten (maximal zulässige Verdünning des Herstellers beachten).

• Der Schlüssel für ein hochwertiges Ergebnis ist die gleichmäßige Beschichtung der gesamten Fläche. Bewegen Sie ihren Arm mit konstanter Geschwindigkeit und halten Sie die Spritzpistole in einem konstanten Abstand über der Oberfläche. Optimal ist ein Abstand von ca. 20 bis 25 cm zwischen Spritzdüse und Oberfläche. (Abb. 17, A)

• Halten Sie die Spritzpistole parallel zur Oberfläche. Führn Sie die Bewegung mit dem gesamten Arm und nicht aus dem Handgelenk aus. (Abb. 17, B)

• Halten Sie die Spritzpistole im rechten Winkel zur Oberfläche. Anderenfalls wird die Beschichtung an einem Ende dicker als am anderen. (Abb. 17, C)

• Ziehen Sie den Abzugsbügen nach dem Sie die Bewegung begonnen haben. Lassen Sie den Abzugsbügen los, bevor Sie die Bewegung beenden. (Abb. 17, D) Unterbrechungen innerhalb der Sprühfläche vermeiden. Lassen Sie jeder Bahn um circa 30% überlappen. Dadurch entsteht eine gleichmäßige Beschichtung.

Während des Arbeitsens schaltet sich die Pumpe immer wieder an und aus, um den Druck zu regulieren. Dies ist normal und keine Fehlfunktion.

Reinigung einer verstopten Spritzdüse

Wenn sich das Spritzbild verschlechtert oder keine Farbe mehr aus der Duse gelangt, obwohl der Abzugsbugel gezogen ist, folgen Sie der nachstehenden Anleitung.

Versuchen Sie nicht, die Düse mit dem Finger zu reinigen. Die Flüssigkeit steht unter hohem Druck und kann Verletzungen durch Injektion verursachen.

1. Lassen Sie die Abzugsbügel los und sichern Sie die Pistole. Drehen Sie die drehbare Düse um 180^ , sodass die Pfeilspitze zur Rückseite der Pistole zeigt (Abb. 18).

Wenn die Spritzdüse unter Druck steht, ist sie möglicherweise nur sehr schwer drehbar. Drehen Sie den Wahlschalter in die Position PRIME (senkrecht) undziehen Sie den Abzugsbugel. Dadurch wird der Druck abgebaut und die Duse lasst sich einfacher drehen.

1. Drehen Sie den Wahlschalter in die Position SPRAY (waagrecht).

2. Entsichern Sie die Pistole undziehen Sie den Abzugsbugel, während Sie die Pistole auf ein nicht benotigtes Stuck Holz oder Karton richten. Dadurch wird die Verstopfung mit dem Druck im Spritzschlauch hersaufbefordert. Wenn die Duse sauber ist, tritt die Farflusigkeit wieder in einem geraden Hochdruckstrahl aus.

3. Lassen Sie die Abzugsbürger los und sichern Sie die Pistole. Drehen Sie die Düse um, sodass der Pfeil wieder nach vorne zeigt. Entsichern Sie die Pistole und setzen Sie den Spritzvorgang fort.

Mit dem HEA Filter Set konnen Verstopfungen der Duse minimiert werden (s. Kapitel HEA Filter Set).

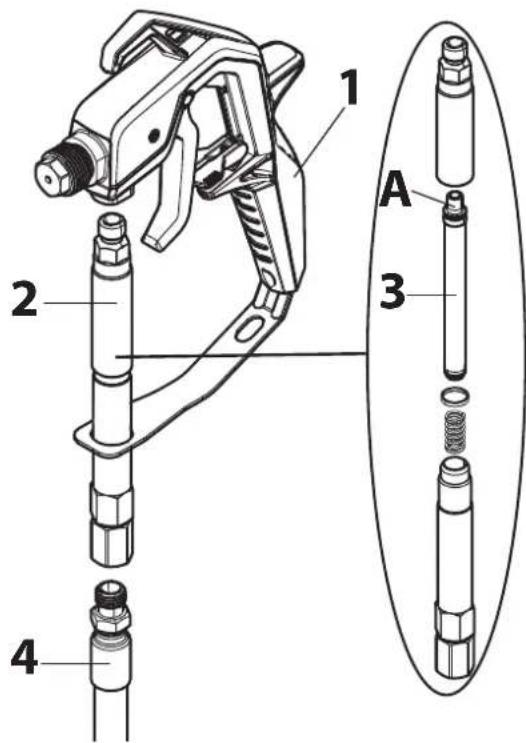

HEA Filter Set

Montage

Pistole und Hochdruckschlauch müssen drucklos sein, bevor das Filter Set montiert/demontiert wird.

1. Hochdruckschlauch von Pistole (1) trennen.
2. Bei Bedarf Filtergehäuse (2) aufschauben und zur Düse passenden Filter (3) einsetzen (die konische Seite (A) muss nach oben zeigen).

Düse 311 → Filter rot

Düse 517 / 619 → Filter weiß (im Filtergehäuse vormontiert)

1. Filtergehause (2) an Pistole (1) fest anschrauben.
2. Hochdruckschlauch (4) an Filtergehause (2) fest anschrauben.

Reinigung

Pistole und Hochdruckschauch müssen drucklos sein, bevor das Filter Set montiert/demontiert wird.

1. Filtergehause (2) von Schlauch (4) und Pistole (1) entfernen.
2. Filtergehause (2) aufschrauben und Filter (3) herausnehmer.
3. Filter (3) und Filtergehäuse (2) gründlich reinigen (bei VerschleB Filter ersetzten).
4. Beim Wiederzusammenbau darauf auf achten, dass Dichtung und Feder nicht verloren gehen.

Arbeitsunterbrechung

Befolgen Sie stets die Anleitung zur Druckentlastung, wenn Sie das Gerät ausschalten. Durch these Verfahren wird der Druck aus dem Spritzschlauch und der Pistole abgelassen. Manometer beachten --> 0 bar

• Schalten Sie das Gerät aus (Druckregler 0) undziehen Sie den Netzstecker.
• Spritzpistole in einen Plastikbeutel geben und luftdicht verschreiben.
• Farboberfläche im Farbgebinde mit etwas Wasser benetzen, damit sich keine Haut bildet.

Außerbetriebnahme und Reinigung

Eine sachgemäß Reinigung ist Voraussetzung für den einwandfrei Betrieb des Farbauftragsgerätes. Bei fehlender oder unsachgemäß Reinigung werden keine Garantieansprüche übernommen.

Verwenden Sie zur Reinigung keine brennbaren Materialien / Nitroverdūnnung.

Reinigen Sie das Gerät immer direkt nach Arbeitsende.
Eingetrockneter Beschichtungsstoff erschwert die Reinigung.

1. Führer Sie eine Druckentlastung durch.
2. Sichern Sie die Spritzpistole.
3. Entfernen Sie den Düsenhalter von der Spritzpistole. (Abb. 19)
4. Stellen Sie Ansaugschlauch und Rücklaufleitung in einen Behälter mit Wasser bzw. einer für das verwendete Material geeigneten Reinigungslösung.
5. Drehen Sie den Wahlschalter in die Position SPRAY und stellen Sie den Druck auf Maximum.
6. Halten Sie die Spritzpistole an den Rand des Farbeimers. (Abb. 20)

Erden Sie die Pistole beim Spüssen von Lösungsmitteln über einen Metallbehälter.

1. Entsichert Sie die Pistole undziehen Sie den Abzugsbugel, um die überschüsse Farbe aus dem System in den Farbeimer zu pumpen. Lassen sie den Abzugsbugel wieder los, sobald das Reinigungsmittel austritt.

2. Drehen Sie den Wahlschalter in die Position PRIME (senkrecht).

3. Halten Sie die Spritzpistole an den Rand des Reinigungsbehalters.
4. Ziehen Sie den Abzugsbügel und halten Sie den Abzugsbügel so lange gedrückt, bis nur noch klare Flüssigkeit austritt.
5. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
6. Drehen Sie den Wahlschalter in die Position PRIME (senkrecht).
7. Ziehen Sie den Abzugsbügel, um eine Druckentlastung durchzuführen.
8. Sichern Sie die Spritzpistole.
9. Trennen Sie die Spritzpistole mithilfe von Schraubenschlusseln (13) vom Farbschlauch.

Falls das HEA Filter Set verwendet wird these spreschend den Informationen im Kapitel "HEA Filter Set" demon-. tieren und reinigen.

1. Entfernen Sie die Düse (1), Unterlegscheibe (2) und die Halterung (3) aus dem Düsenhalter (4) und reinigen Sie alle Teile gründlich. (Abb. 21)
2. Setzen Sie die Halterung und die Unterlagsscheibe wieder in den Düsenhalter ein. Schrauben Sie den Düsenhalter auf die Pistole.
3. Entfernen Sie den Ansaugschauch vom Grundgerät.
4. Entfernen Sie den Rücklaufschlauch.
5. Wischen Sie beide Schläuche von außen ab.
6. Ziehen Sie die Filterscheibe (1) vorsichtig aus dem Ansaugfilter hersaus. (Abb. 22)
7. Reinigen Sie die Filterscheibe gründlich unter flieBendem Wasser.
8. Entfernen Sie den Hochdruckschlauch mit einem Schraubenschlüssel (17) vom Grundgerät.
9. Tauchen Sie das Einlassventil in einen mit Konservierungsmittel (z.B. Haushaltsöl) gefüllten Behälter ein. (Abb. 23)
10. Stecken Sie den Netzstecker ein.
11. Halten Sie ein Tuch vor den Schlauchanschluss und schalten Sie das Gerät für ca. 5 Sekunden ein. (Abb. 24) Die Pumpe wird durch diesen Vorgang konserviert.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät Druckentlastung durchfuhren und den Netzstecker aus der Steckdoseziehen.

a) Reinigung Einlassventil

Wenn beim Ansaugen des Materials Probleme auftreten, muss gegebenenfalls das Einlassventil gereinigt oder ersetzt werden. Probleme konnen vermieden werden, wenn das Gerät immer ordnungsgemäß gereinigt und gewartet wird.

1. Entfernen Sie den Ansaugschlauch vom Grundgerät.
2. Entfernen Sie das Einlassventil (Abb. 25, 1) mit einem Schraubenschlüssel (20) oder Innensechskantschlüssel (10 mm) vom Grundgerät.
3. Entnehmen Sie Ventilsitz (Abb. 25, 2), Kugel (3) und O-Ring (4) aus dem Einlassventil.
4. Reinigen Sie die Aufnahme für das Einlassventil und alle Bauteile gründlich mit einer geeigneten Reinigungslösung bzw. tauschen Sie sie bei Bedarf aus.
5. Fetten Sie den O-Ring (Abb. 25, 5) am Einlassventil ein.
6. Setzen Sie Ventilsitz, Kugel und O-Ring wieder in das Einlassventil ein.
7. Drehen Sie das Einlassventil wieder in das Spritzgerät.

b) Reinigung Auslassventil

Bei einem schlechten Sprühbild, muss gegebenenfalls das Auslassventil gereinigt oder ersetzt werden. Probleme können vermieden werden, wenn das Gerät immer ordnungsgemäß gereinigt und gewartet wird.

1. Entfernen Sie den Hochdruckschlauch mit einem Schraubenschlüssel (17) vom Grundgerät.
2. Lockern Sie die Schraube (Innensechskantschlüssel 2,5 mm) am Auslassventil (Abb. 26), entfernen Sie sie aber nicht.
3. Entfernen Sie das Auslassventil (Abb. 27, 1) mit einem Schraubenschlüssel (16) vom Grundgerät.
4. Reinigen Sie die Aufnahme für das Auslassventil und das Auslassventil gründlich mit einer geeigneten Reinigungslösung bzw. tauschen Sie das Auslassventil bei Bedarf aus.
5. Setzen Sie das neue oder gereinigte Auslassventil wieder ein.
6. Ziehen Sie die Schraube (Abb. 26) wieder fest.

Ersatzteilliste (Abb. 28)
Pos. Benennung Best. Nr.
1 Spritzpistole (inkl. Düsenhalter) 0517101
2 Düsenhalter 0517200
3 Durchungset 0517900
4 Hochdruckschlauch, 15 m 0517802
5 HEA Filter Set (inkl. Filter, rot und weiß) 0517 202
6 Manometer 0580402A
7 Klappe (1 Stk) 0580041Y
8 Teleskophandgriff 0580390
9 Ansaugschlauch und Rücklaufleitung 0580206A
10 Klammer (Ansaugschlauch) 9890222
11 Klammer (Rücklaufleitung)	0327226
12 Rücklaufleitung	0580208
13 Klammer (1 Stk.)	0512390
14 Fertigeähse	0580154
15 Filter	0580155
16 Auslassventil	0580072A
17 Reparatur Set Einlassventil	0580391
18 Einlassventil gehäuse	0580071A

Zubehör (nicht im Lieferumfang enthalten)
Benennung	Best. Nr.
Düse 211 (20° Spritzwinkel, 0,011 inch Düsendurchmesser)	0517211
Düse 311 (30° Spritzwinkel, 0,011 inch Düsendurchmesser)	0517311
Düse 313 (30° Spritzwinkel, 0,013 inch Düsendurchmesser)	0517313
Düse 413 (40° Spritzwinkel, 0,013 inch Düsendurchmesser)	0517413
Düse 515 (50° Spritzwinkel, 0,015 inch Düsendurchmesser)	0517515
Düse 517 (50° Spritzwinkel, 0,017 inch Düsendurchmesser)	0517517
Düse 619 (60° Spritzwinkel, 0,019 inch Düsendurchmesser)	0517619
Filter, rot (Düse 211/311/313/413, 1 Stück)	34383
Filter, rot (Düse 211/311/313/413, 10 Stück)	97022
Filter, gelb (Düse 515, 1 Stück)	43235
Filter, gelb (Düse 515, 10 Stück)	97023
Filter, weiß (Düse 517/619, 1 Stück)	34377
Filter, weiß (Düse 517/619, 10 Stück)	97024
Düsenveränderung (30 cm)	0517700
Düsenveränderung (60 cm)	0517701
Easy Glide (118 ml)	0508619

Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter www.wagner-group.com

Technische Daten
Pumpenart	Kolbenpumpe
Spannung	230 V~ 50 Hz
Leistungsaufnahme	600 W
Absicherung	Anschluss nur an eine Fl-abgesicherte Steckdose (16 A)
Schutzklasse	I
Max. Spritzdruck	11 MPa (110 bar)
Max. Fördermenge	1,5 l/min
Schalldruckpegel*	83 dB (A) Unsicherheit K= 3 db
Schalleistungspegel*	97 dB (A) Unsicherheit K= 3 db
Schwingungspegel*	< 2,5 m/s2Unsicherheit K= 1,5 m/s2
Max. Temperatur Beschichtungsstoff	40°C
Schlauchlänte	15 m
Max. Schlauchlänte	30 m
Produktmessungen ca. 78 (93,5) x 38,5 x 52 cm
Gewicht ca. 13,0 kg

• Gemessen nach EN 50580:2014

Information zum Schwingungspegel

Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden.

Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der Schwingungsbelastung.

Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeuges vom Angabewert untersicken, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Behebung von Störungen

Störung Ursache Abhilfe
Das Spritzgerät lauft nicht.	•Das Spritzgerät ist nicht eingesteckt. •Das Spritzgerät wurde ausgeschaltet, während es unter Druck stand. •Keine Spannung an der Steckdose. •Das Verlängerungskabel ist beschädigt oder verfügt über eine zu niedrige Kapazität. •Gerät überhützt •Es besteht ein Problem mit dem Motor.	→Stecken Sie das Spritzgerät ein. →Druckentlasten und Wahlschalter anschließend wieder auf SPRAY stellen →Überprüfen Sie die Netzspannung. →Tauschen Sie das Verlängerungskabel aus. →Gerät ausschalten, Wahlschalter in die Position PRIM (senkrecht) drehen, Netzstecker siehen und das Gerät min. 30 Minuten abkühlen halten. Überhitzungsursache abstellen, z. B. abgedeckte Lüftungsschlitze. →Wenden Sie sich an den Wagner Service
Das Spritzgerät lauft, saugt jedoch keine Farbe an, wenn der Wahlschalter in die Position PRIME gestellt wird.	•Die Einheit wird nicht richtig vorfällig oder hat Fülflüssigkeit verloren. •Der Farbeimer ist leer oder der Ansaugschaucht ist nicht vollständig in die Farbe eingetaucht. •Ansaugschaucht verstopf. •Der Ansaugschaucht hat sich vom Einlassventil gelockert. •Das Einlassventil oder Auslasventil sitzt fest. •Das Einlassventil ist verschlussen oder beschädigt. •Das Ventil PRIME/SPRAY ist verstopf.	→Versuchen Sie erneut, das Gerät vorzufullen. →Fülten Sie den Eimer auf oder tauchen Sie den Ansaugschaucht in die Farbe. →Ansaugschaucht reinigen →Ziehen Sieihn fest. →Folgen Sie den Anweisungen im Kapitel "Hilfe bei Ansaugproblemen" →Auswechseln →Wenden Sie sich an den Wagner Service
Das Spritzgerät saugt Farbe an, der Druck fällt aber, wenn die Pistole betätig wird.	•Die Spritzdüse ist verschlussen. •Der Ansaugfilter ist verstopf. •Der Pistolenfilter ist verstopf (falls montiert) •Die Farbe ist zu dickflüssig oder verunreinigt. •Das Einlassventil ist verschlussen oder beschädigt.	→Tauschen Sie die Spritzdüse durch eine neue aus. →Reinigen Sie den Ansaugfilter. →Reinigen Sie den Filter oder tauchen Sieihn aus. →Verdünnen oder filtern Sie die Farbe. →Auswechseln
Die Spritzpistole leckt.	•Die Teile in der Pistole sind verschlussen oder verschmutzt.	→Wenden Sie sich an den Wagner Service
Die Düseinheit leckt.	•Die Düse wurde falsch zusammengesetzt. •Eine Dichtung ist verschmutzt.	→Überprüfen Sie die Düseinheit und setzen Sie sie richtig zusammen. →Reinigen Sie die Dichtung.
Die Spritzpistole spritzt nicht.	•Die Spritzdüse ist verstopf. •Der Pistolenfilter ist verstopf (falls montiert) •Die Spritzdüse ist falsch herum montiert.	→Reinigen Sie die Spritzdüse und verwenden Sie das HEA Filter Set →Reinigen Sie den Filter oder tauchen Sieihn aus. →Drehen Sie die Düse in die richtigeichtigung.
Das Spritzbild ist schlecht.	Die Farbe ist zu dickflüssig oder verunreinigt.Die Spritzdüse ist verstopft.Die Spritzdüse ist verschlüssen.Der Pistolenfilter ist verstopft (falls montiert)Der Ansaugfilter ist verstopft.Das Einlassventil ist verschlüssen oder beschädigt.	→Verdünnen oder filtern Sie die Farbe.Reinigen Sie die Spritzdüse und verwenden Sie das HEA Filter Set→Tauschen Sie die Spritzdüse durch eine neue aus.Reinigen Sie den Filter oder tauschen Sie ihn aus.Reinigen Sie den Ansaugfilter.Auswechseln

Umweltschutz

Das Gerätamt Zubehör und Verpackung solle einer umweltgerechten Wiederverwertung zugeführrt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmull. Unterstützung sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer ortlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel. Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abflussystem oder den Hausmull geschüttet werden. Diese sind als Sondermull separat zu entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.

Wichtiger Hinweis zur Produktthaftung!

Aufgrund einer seit 01.01.1990 gültigen EU-Verordnung haftet der Hersteller nur dann für sein Produkt, wenn alle Teile vom Hersteller stammen oder von diesen freigegeben wurden, bzw. die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung von fremden Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen.

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass these Produkt den folgenden einschlagigen Bestimmungen entspricht: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

Angewandte harmonisierte Normen:

EN ISO 12100, EN 1953, EN 62841-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 62233

Die EU Konformitätserklung liegt dem Produkt bei.

Sie kann bei Bedarf mit der Bestellnummer 2374079 nachbestellt werden.

3+1 Jahre Garantie

Die Garantie beträgt bei privater Nutzung 36 Monate. Die Garantie verlangert sich bei privater Nutzung um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wcien nach dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine Registrierung ist nur dann möglich, wenn der Kaufer sich mit der Speicherung seiner dont einzugebenden Daten einverstanden erklart.

Bei komerzierer Nutzung betrakt die Garantie 12 Monate. Übersteigt die mit dem Gerat verarbeitete Farbmenge 1000 Liter, wird dies einer komerzellen Nutzung gleichgestellt.

Für cesdes Gerat leisten wir Werksgarantie in folgendem Umfang:

Alle diejenigen Teile werden unentgeltlich nach unserer Wahl ausgebessert oder neu gefelwert, die sich innerhalb der Garantiezeit seit Übergabe an den Käfer infolge eines vor dieser Übergabe liegenden Umstandes- insbesondere wegen fehlerhafter Bauart, schlechter Baustoffe oder mangelhafter Ausführung - als unbrauchbar oder in ihrer Brauchbarkeit erheblich beeinträchtigt erweisen.

Garantieansprüche können nicht berücksichtigt werden:

• für Teile, die einem gebrauchsbedingten oder sonstigen, natürlichen Verschleiß unterliegen, sowie Mängel am Produkt, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführn sind. Hierzu zahlen insbesondere Kabel, Ventile, Packungen, Düsen, Zylinder, Kolben, Medium fuhrende Gehaussteile, Filter, Schläuche, Dichtungen, etc.. Schäden durch Verschleiß werden insbesondere verursacht durch schmirgeldene Beschichtungsstoffe, wie beispelsweise Dispersionen, Glasuren, Quarzgrund.
• bei Fehlern an Geräten, die auf Nichtbeachtung von Bedienungshinweisen, ungeeignete oder unsachgemäß Verwendung, fehlerhafte Montage, bzw. Inbetriebsetzung durch den Käfer oder durch Dritte, nicht bestimmungsgemänen Gebrauch, anomale Umweltbedingungen, ungeeignete Beschichtungsstoffe, chemische, elektrichemische oder elektrische Einflüsse, sich fremde Betriebsbedingungen, Betrieb mit falscher Netzspannung/ -Frequenz, Überlastung oder mangelnde Wartung oder Pflege bzw. Reinigung zusammen sind.
• bei Fehlern am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Wagner-Originalteile sind.
• bei Produkten, an denen Veränderungen oder Ergänzungen vorgenommen wurden.
• bei Produktien mit entfernter oder unlesbar gemachter Seriennummer.
• bei Produkten, an denen von nicht autorisierten Personen Reparaturversuche durchgeführt wurden.
• bei Produkten mit gingefüigen Abweichungen von der Soll- Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

Das Gerät ist für den Einsatz im Schichtbetrieb als auch für die Vermietung, den Verleih nicht konzipiert – diese Verwendungen sind von der Garantie ausgeschlossen.

Der Austausch eines Teils verlangert nicht die Garantiezeit des Gerätes.

Das Gerat ist unverzüglich nach Empfang zu entsprechenden. Offensichtliche Mängel sind bei Vermeidung des Verlustes der Mängelrechte innerhalb von 14 Tagen nach Empfang des Gerätes schriftlich mitzuteilen.

Wir behalten uns vor, die Garantie durch ein Vertragsunternehmen erfüllen zu halten.

Reparaturen oder Instandsetzungsarbeiten, die weitergeben als in dieser Bedienungsanleitung angegeben, behalten wir uns im Werk vor. Wenden Sie sich im Garantie- oder Reparaturfallitte an den Fachhandler, bei dem Sie das Gerat erworben haben.

Die Leistung der Garantie ist abhängig vom Nachweis durch Rechnung, Liefererschein bzw. Kaufbeleg.

Ergibt die Prüfung, dass kein Garantiefall vorliegt, so Goes the Reparatur zu Lasten des Käufers.

Ansprüche gegenüber Wagner, basierend, bzw. verursacht durch einen Geräteausfall bzw. Mangel können nicht geltend gemacht werden.

Klargestellt wird, dass diese Garantierklarung keine Einschränkung der gesetzlichen, bzw. der durch unsere allgemeinen Geschäftsbedingungen vertraglich vereinbarten Ansprüche darstellt.

Obige Garantien gelten ausschließlich für Produkte, die in der EU, GUS, Australien vom autorisierten Fachhandel gekauft und innerhalb des Bezugslandes verwendet werden. Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu uns abschiede. Weitergehende Ansprüche, insbesondere für Schäden und Verluste gleich welcher Art, die durch das Produkt oder dessen Gebrauch entstehen, sind außer im Anwendungsbereich des Produktthaftungsgesetzes ausgeschlossen. Mängelhaftungsansprüche gegen den Fachhändler bleiben unberührt. Für diese Garantie gilt deutsches Recht. Die Vertragssprüche ist deutsch. Im Fall, dass die Bedeutung des deutschen und eines ausländischen Textes dieser Garantie voneinander abweichen, ist die Bedeutung des deutschen Textes vorrangig.

2. Elektrische verilgheit

Hogedrukslang nicht verdraien.

Verwerkbare materialen

B Med valgkontakten kan der foretages folgende indstlinger:

PRIME (kontakten star lodret)

→

Teleskophandtag (Bild 8)

Vrid valjaren till positionen PRIME (Iodratt). (Bild 10)

Otto-Lilienthal-Straße 18

D-88677 Markdorf

Postfach 11 20

D-88669 Markdorf

Deutschland

Tel.: +49 / 75 44 / 505 -1664

Fax: [phone]

[e-mail]

www.wagner-group.com

F Euromair Distribution

Irrtumer und Änderungen vorbehalten.
