BEDIENUNGSANLEITUNG TK 200 Alpha Tools

Bedienungsanleitung Tischkreissäge

SLO Anleitung TK 200 31.10.2001 13:47 Uhr Seite 23

Anleitung TK 200 31.10.2001 13:47 Uhr Seite 34

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 45

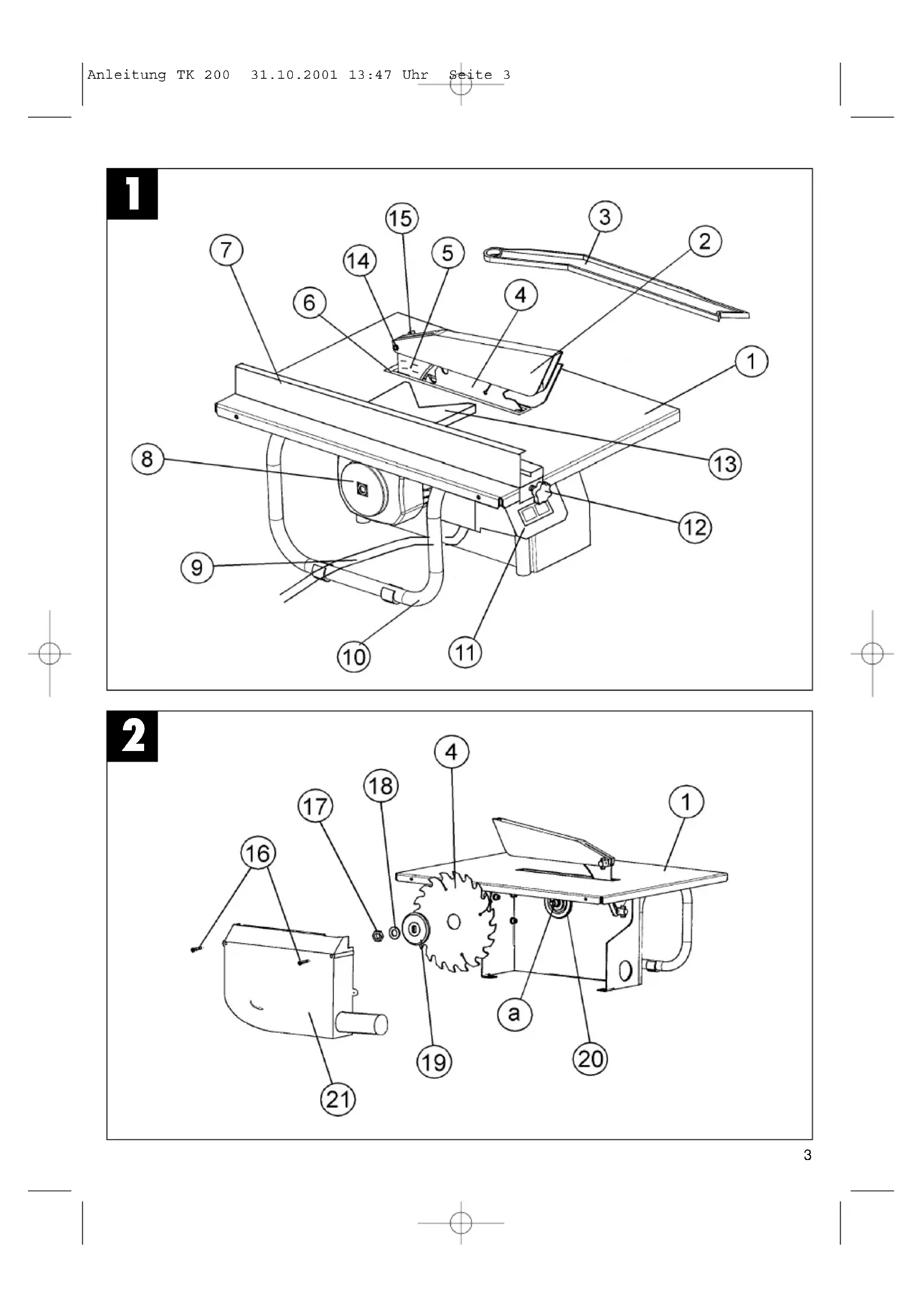

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 51. Gerätebeschreibung 1 Sägetisch 2 Sägeblattschutz 3 Schiebestock 4 Sägeblatt 5 Spaltkeil 6 Tischeinlage 7 Parallelanschlag 8 Motor 9 Netzleitung 10 Gestell 11 Ein-, Ausschalter 12 Rändelschraube 13 Gehrungsanschlag 14 Mutter

Hartmetallbestücktes Sägeblatt Parallelanschlag Winkelanschlag Schiebestock Tischkreissäge

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge TK 200 dient zum Längs- und Querschneiden (nur mit Winkelanschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervor- gehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Säge- blätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten: Berührung des Sägeblattes im nicht abge- decktem Sägebereich. Eingreifen in das laufende Sägeblatt (Schnittver- letzung) Bei unsachgemäßer Handhabung Rückschlag von Werkstücken und Werkstückteilen. Sägeblattbrüche. Herausschleudern von fehlerhaften Hartmetall- teilen des Sägeblattes. Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes. Gesundheitsschädliche Emissionen von Holz- stäuben bei Verwendung in geschlossenen Räumen.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicher- heitshinweisen vertraut. Sicherheitshinweise Achtung: Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheits- vorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Ver- letzungen von Personen auszuschließen, einschließlich der folgenden: Beachten Sie alle diese Hinweise, vor und während Sie mit der Säge arbeiten. Bewahren Sie diese Sicherheitshinweise gut auf. Vermeiden Sie Körperberührungen mit geerdeten Teilen. Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reich- weite von Kindern aufbewahrt werden. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Kontrolieren Sie regelmäßig das Kabel des Werkzeugs und lassen Sie es bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrolieren Sie Verlängerungskabel regel- mäßig und ersetzen Sie sie, wenn sie beschädigt sind. Verwenden Sie im Freien nur dafür zugelassene entsprechend gekennzeichnete Verlängerungs-

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 6kabel. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werk- zeug nicht, wenn Sie müde sind. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Ziehen Sie bei jeglichen Einstell- und Wartungs- arbeiten den Netzstecker. Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter. Verwenden Sie die Säge nicht zum Brenn- holzsägen. Unterlassen Sie das Quersägen von Rund- hölzern. Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger. Die Maschine ist mit einem Sicherheitsschalter (11) gegen Wiedereinschalten nach Spannungs- abfall ausgerüstet. Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt. Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, daß dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1 mm

Kabeltrommel nur im abgerollten Zustand ver- wenden. Die Säge nicht am Netzkabel tragen. Überprüfen Sie die Netzanschlußleitung (9). Verwenden Sie keine fehlerhaften oder be- schädigten Anschlußleitungen. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Setzen Sie die Säge nicht dem Regen aus und benützen Sie die Maschine nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck, können vom rotierenden Sägeblatt erfaßt werden. Tragen Sie bei langen Haaren ein Haarnetz. Vermeiden Sie abnormale Körperhaltung Die Bedienungsperson muß mindestens 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht. Kinder von dem am Netz angeschlossenen Gerät fernhalten. Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Netzkabel berühren. Halten Sie sie vom Arbeitsplatz fern. An der Maschine tätige Personen dürfen nicht abgelenkt werden. Beachten Sie die Motor- und Sägeblatt-Dreh- richtung. Die Sägeblätter (4) dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden. Bauen Sie nur gut geschärfte, rißfreie und nicht verformte Sägeblätter (4) ein. Verwenden Sie keine Kreissägeblätter (4) aus hochlegiertem Schnellarbeitsstahl (HSS - Stahl). Es dürfen nur Werkzeuge auf der Maschine verwendet werden, die der prEN 847-1:1996 entsprechen. Fehlerhafte Sägeblätter (4) müssen sofort aus- getauscht werden. Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen. Es ist sicherzustellen, daß alle Einrichtungen (2, 15), die das Sägeblatt verdecken, einwandfrei arbeiten. Die bewegliche Schutzhabe (2) darf in ge- öffnetem Zustand nicht festgeklemmt werden. Sicherheitseinrichtungen (2, 5) an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden. Beschädigte oder fehlerhafte Schutzein- richtungen sind unverzüglich auszutauschen. Der Spaltkeil (5) ist eine wichtige Schutzein- richtung, der das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeilstärke. Der Spaltkeil darf nicht dünner sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugenbreite. Bei jedem Arbeitsgang muß die Abdeckhaube (2) auf das Werkstück abgesenkt werden. Verwenden Sie beim Längsschneiden von schmalen Werkstücken unbedingt einen Schiebestock (3) (Breite kleiner als 120 mm). Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten. Beim zuschneiden von schmalen Holzstücken muß der Parallelanschalg auf der rechten Seite des Sägeblattes festgespannt werden. Achtung: Einsatzschnitte dürfen mit dieser Säge nicht durchgeführt werden. Arbeitsstellung stets seitlich vom Sägeblatt. Die Maschine nicht soweit belasten, daß sie zum Stillstand kommt. Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte (1). Achten Sie darauf, daß abgeschnittene Holz- stücke nicht vom Zahnkranz des Sägeblattes erfaßt und weggeschleudert werden. Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Säge- blatt. Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen - Bei ausgeschlagenem Sägespalt die Tischein- lage (6) erneuern. - Netzstecker ziehen -

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 7 Umrüstungen, sowie Einstell-, Meß- und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen - Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind. Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen. Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführt werden. Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden. Die Sicherheits-, Arbeits-, und Wartungshin- weise des Herstellers, sowie die in den Technischen Daten angegebenen Ab- messungen, müssen eingehalten werden. Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden. Merkhefte der Berufsgenossenschaft beachten (VBG 7j). Schließen Sie bei jeder Tätigkeit die Staubab- saug-Einrichtung an. Säge nur mit einer geeigneten Absauganlage oder einem handelsüblichen Industriestaub- sauger betreiben, um Verletzungen durch herausfliegende Sägeabfälle zu vermeiden.

Staubschutz tragen Geräuschemissionswerte Das Geräusch dieser Säge wird nach DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anhang A; 2/95 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutz- maßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!) Betrieb Leerlauf Schalldruckpegel LPA 90 dB(A) 68 dB(A) Schalleistungspegel LWA 99 dB(A) 82 dB(A) „Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeits- platzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beein- flussen können, beinhalten die Dauer der Ein- wirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.”

Asynchronmotor 230V 50Hz Leistung 600 Watt Kurzzeitbetrieb S3 50 % Leerlaufdrehzahl n

Hartmetallsägeblatt 200 x 16 x 2,8 mm Anzahl der Zähne 24 Tischgröße 500 x 335 mm Schnitthöhe max. 43 mm / 90° 26 mm / 45° Tisch schwenkbar stufenlos 0° - 45° Absauganschluß Ø 34 mm Größe kompl. 500 x 335 x 265 mm Verpackung 560 x 360 x 290 mm Gewicht 11 kg

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 86. Vor Inbetriebnahme Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Das Sägeblatt muß frei laufen können. Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten. Bevor Sie den Ein- / Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind. Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Achtung! Vor allen Wartungs- und Umrüst- arbeiten an der Kreissäge ist der Netzstecker zu ziehen.

7.1 Montage des Sägeblattes

(Abb. 2) Achtung! Netzstecker ziehen Die beiden Schrauben (16) lösen. Spankasten (21) abnehmen. Mutter (17) lösen, indem man einen Schlüssel (SW 19) an der Mutter (17) ansetzt und mit einem weiteren Gabelschlüssel (SW 8) an der Motorwelle (a), um gegenzuhalten, ansetzt. Achtung! Mutter in Rotationsrichtung des Sägeblattes (4) drehen. Äußeren Flansch (19) abnehmen und altes Sägeblatt (4) schräg nach unten vom inneren Flansch (20) abziehen. Aufnahmeflansche (19 / 20 ) reinigen. Die Montage des neuen Sägeblattes erfolgt in umgekehrter Reihenfolge. Achtung! Laufrichtung beachten (siehe Pfeil auf dem Sägeblatt).

7.2 Einstellung des Spaltkeils

(Abb. 3) Sägeblattschutz (2), durch Lösen der Mutter (14) von der Schraube (15), entfernen. Tischeinlage nach entfernen der 6 Senkkopf- schrauben (22) herausnehmen. Schrauben (23) lockern, um den Spaltkeil (5) einzustellen. Den Spaltkeil (5) so einstellen, daß er eine Linie mit dem Sägeblatt (4) bildet, und der Abstand zwischen Sägeblatt (4) und Spaltkeil (5)

Spaltkeil wieder fixieren. Tischeinlage und Sägeblattschutz wieder montieren. Achtung! Die Einstellung des Spaltkeils muß nach jedem Sägeblattwechsel erfolgen.

7.3 Montage des Sägeblattschutzes

Sägeblattschutz (2) auf den Spaltkeil (5) aufsetzen und ausrichten. Sägeblattschutz (2) mit Schraube (15) und Mutter (14) am Spaltkeil (5) befestigen.

7.4 Einstellung der Bremse (Abb. 4)

Sollte die max. Bremszeit von 10 sec. überschritten werden, muß die Bremse nachgestellt werden. Drehen Sie dazu die Schraube (a) nach rechts, so daß die Bremsauflage (b) stärker an das Sägeblatt gedrückt wird. Die Bremse ist so lange nachzustellen, bis eine Bremszeit von ca. 5 sec. erreicht ist.

8.1 Ein- Ausschalten (Abb. 5)

Durch Drücken des grünen Tasters (a) kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat. Um die Säge wieder auszuschalten, muß der rote Taster (b) gedrückt werden.

8.2 Parallelanschlag (Abb. 6)

Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden. Den Parallelanschlag (7) auf die linke Seite des Sägetisches (1) schieben. Unter Zuhilfenahme der auf dem Sägetisch (1) angebrachten Skala, kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden. Parallelanschlag mit den beiden Rändel- schrauben (12) fixieren.

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 98.3 Winkeleinstellung (Abb. 7) Die beiden Rändelschrauben (24) lösen. Den Sägetisch (1) nach rechts schwenken und mittels der Skala am Winkelträger (a) in die ge- wünschte Schrägstellung bringen. Beide Flügelschrauben (24) wieder festziehen. Achtung! Flügelschrauben immer fest anziehen, um ein unbeabsichtigtes Kippen des Säge- tisches zu vermeiden.

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

9.1 Schneiden schmaler Werkstücke

(Breite kleiner 120 mm) (Abb. 8) Den Parallelanschlag (7) entsprechend der vorgesehenen Werkstückbreite einstellen. Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes (4) unbedingt den Schiebestock (3) verwenden. (Im Lieferumfang enthalten!) Werkstück immer bis zum Ende des Spaltkeils (5) durchschieben. Achtung! Bei kurzen Werkstücken ist der Schiebestock, schon bei Schnittbeginn, zu verwenden.

9.2 Schneiden sehr schmaler Werkstücke

(Breite kleiner 30 mm) (Abb. 9) Der Parallelanschlag (7) ist auf die Zuschnitt- breite des Werkstücks einzustellen. Werkstück mit Schiebeholz (a) vorschieben, bis sich das Werkstückende im Spaltkeilbereich (5) befindet. Lange Werkstücke gegen Abkippen am Ende des Schneidvorganges sichern (z.B. Abroll- ständer etc.).Schiebeholz nicht im Lieferumfang!

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelanschlags (7) durchgeführt. Sägetisch in der gewünschten Winkelstellung fixieren (siehe 8.3). Das zu schneidende Werkstück am Parallel- anschlag (7) entlangführen. Siehe hierzu, je nach Werkstückbreite, 9.1 bzw. 9.2.

9.4 45° - Schnitte kleiner Werkstücke (Abb. 10)

45° - Schnitte dürfen nur unter Zuhilfenahme des Parallelanschlages (7) und des Winkelanschlages (13) ausgeführt werden. Winkelanschlag (13) auf den Parallelanschlag (7) aufsetzen. Parallelanschlag (7) auf die gewünschte Länge des Werkstücks einstellen und festklemmen. Werkstück in den Winkelanschlag (13) einlegen. Säge einschalten und Winkelanschlag (13) entlang des Parallelanschlags (7) in Richtung des Sägeblattes schieben. Nach Ausführung des Schnittes Säge aus- schalten.

Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit Druckluft oder einem Lappen durchzuführen. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

11. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteil-Nummer des erforderlichen Ersatzteils

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 20E

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 3536

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 501. Popis přístroje

Anleitung TK 200 31.10.2001 13:48 Uhr Seite 551. Opis naprave

SLO Anleitung TK 200 31.10.2001 13:48 Uhr Seite 57 Nosite zaščitna očala

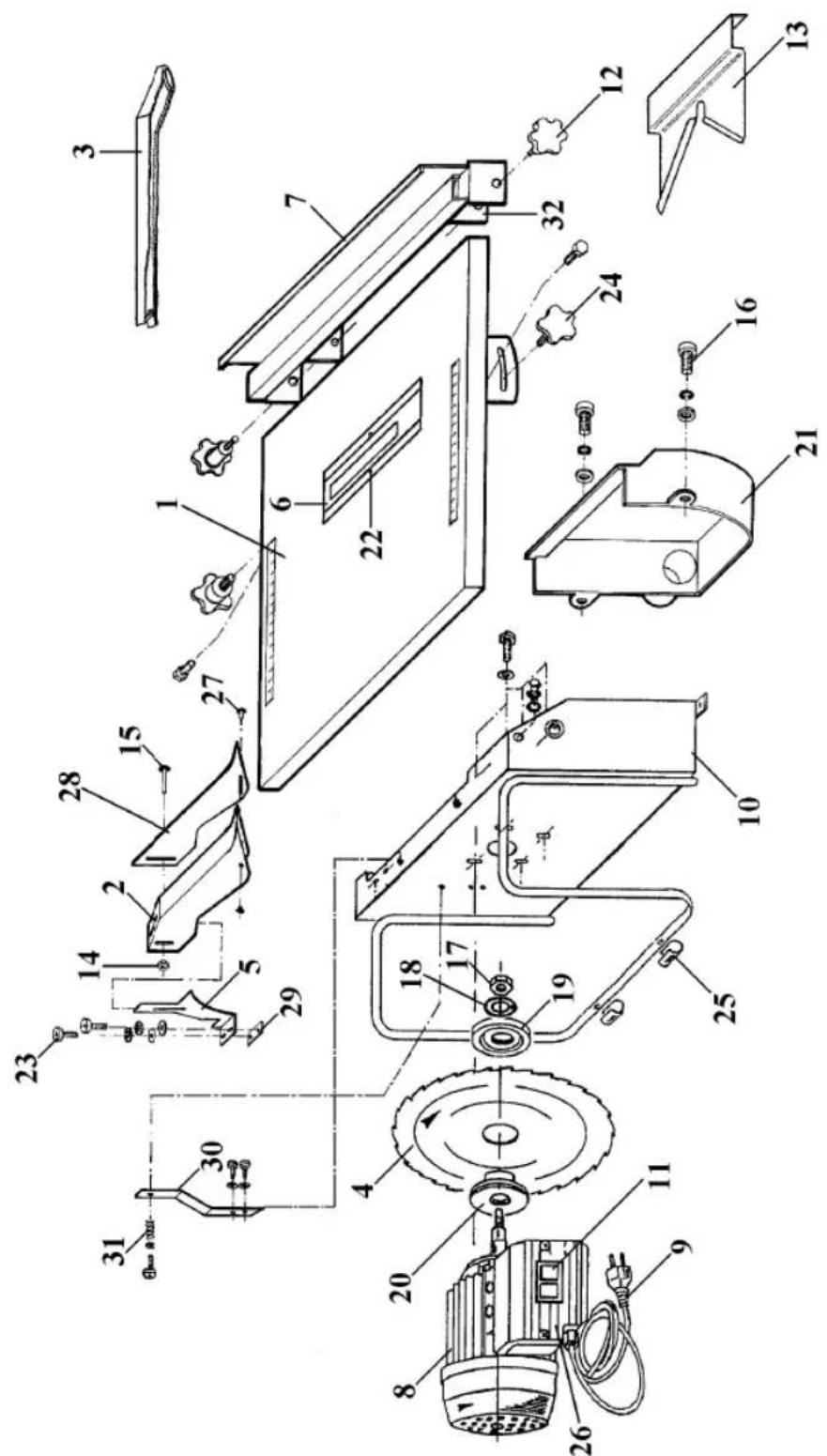

SLO Anleitung TK 200 31.10.2001 13:48 Uhr Seite 6061 Ersatzteilzeichnung TK 200 Art.-Nr.: 43.402.01 I.-Nr.: 91019 Anleitung TK 200 31.10.2001 13:48 Uhr Seite 61Pos. Bezeichnung Ersatzteil-Nr. 01 Sägetisch 43.402.00.01 02 Sägeblattschutz 43.402.00.02 03 Schiebestock 43.402.00.03 04 Sägeblatt 45.020.46 05 Spaltkeil 43.402.00.05 06 Tischeinlage 43.402.00.06 07 Parallelanschlag 43.402.00.07 08 Motor 43.402.00.08 09 Netzleitung 43.402.00.09 10 Gestell 43.402.00.10 11 Ein/Aus Schalter 43.402.00.11 12 Rändelschraube klein 43.402.00.12 13 Winkelanschlag 43.402.00.13 14 Mutter 43.402.00.14 15 Schraube 43.402.00.15 16 Schraube 43.402.00.16 17 Flanschmutter 43.402.00.17 18 Scheibe 43.402.00.18 19 Flansch außen 43.402.00.19 20 Flansch innen 43.402.00.20 21 Spankasten 43.402.00.21 22 Blechschraube 43.402.00.22 23 Schraube 43.402.00.23 24 Rändelschraube groß 43.402.00.24 25 Anti-Rutschgummi 43.402.00.25 26 Schalterkasten komplett 43.402.00.26 27 Kunststoffniete 43.402.00.27 28 Sägeblattschutz-Seitenteil 43.402.00.28 29 Spaltkeilbefestigungsblech 43.402.00.29 30 Bremse 43.402.00.30 31 Druckfeder 43.402.00.31 32 Klemmblech 43.402.00.32

Ersatzteilliste TK 200 Art.-Nr.: 43.402.01 I.-Nr.: 91019 Anleitung TK 200 31.10.2001 13:48 Uhr Seite 6263
