MANUALE UTENTE TK 200 Alpha Tools

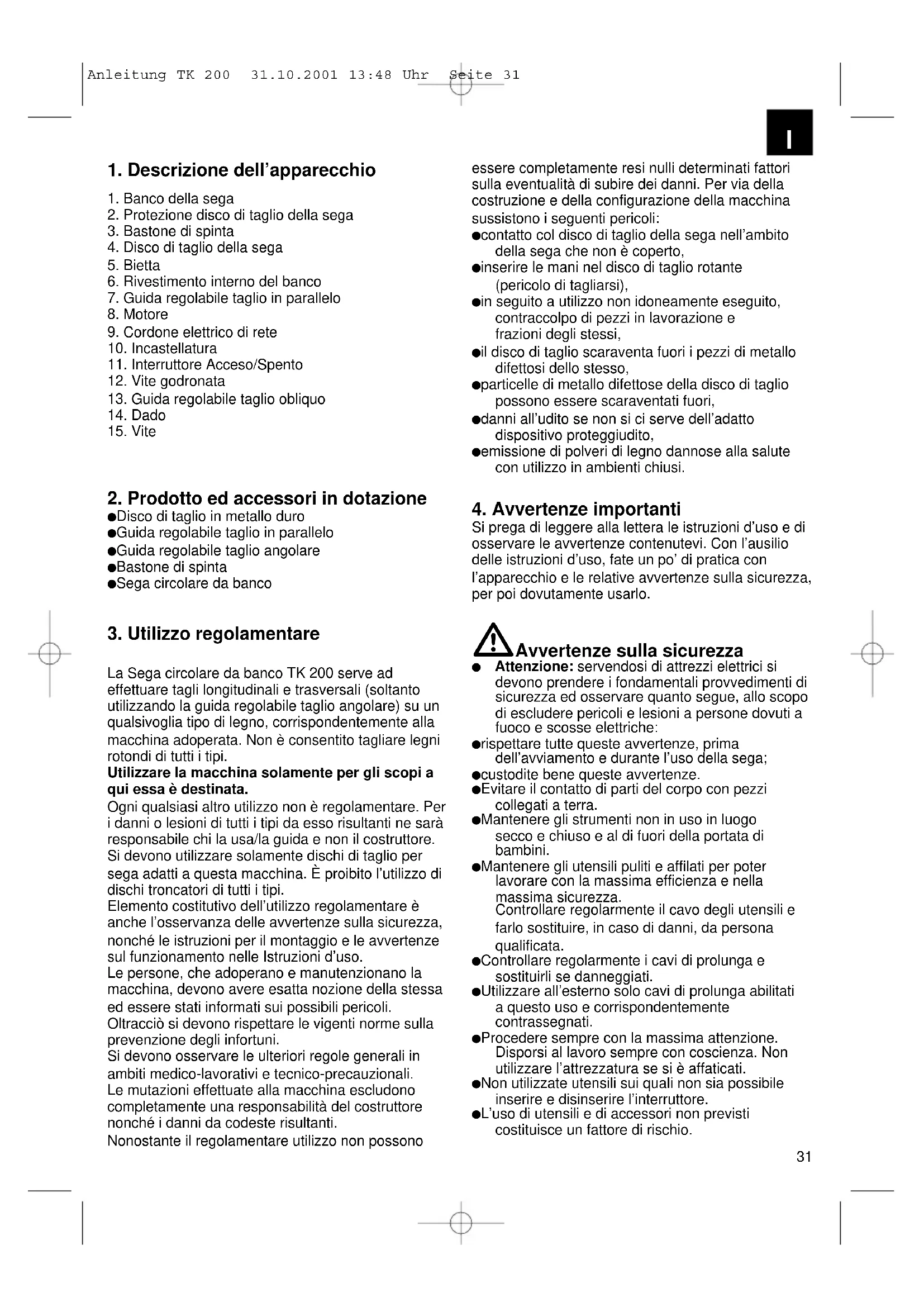

1. Descrizione dell'apparecchio

1. Banco della sega
2. Protezione disco di taglio della sega
3. Bastone di spinta
4. Disco di taglio della sega
5. Bietta
6. Rivestimento interno del banco
7. Guida regolabile taglio in parallelo
   8.Motore
8. Cordone elettrico di rete
9. Incastellatura
10. Interruttore Acceso/Spento
11. Vite godronata
12. Guida regolabile taglio obliquo
13. Dado
14. Vite

2. Prodotto ed accessori in dotazione

-Disco di taglio in metallo duro
Guida regolabile taglio in parallelo
Guida regolabile taglio angolare
Bastone di spinta
-Sega circolare da banco

3. Utilizzo regolamentare

La Sega circolare da banco TK 200 serve ad effettuare tagli longitudinali e trasversali (soltanto utilizzando la guida regolabile taglio angolare) su un qualsvoglia tipo di legno, correspondentemente alla macchina adoperata. Non è consentito tagliare legni rotondi di tutti i tipi.

Utilizzare la macchina solamente per gli scopi a quiessa è destinata.

Ogni qualsiasi除外utilizzo non è regolamentare.Per i danni o lesioni di tutti i tipi daesso risultanti ne sare responsabile chi la usa/la guida e non il costruttore.

Si devono utilizzato solamente dischi di taglio per sega adatti aquesta macchina. E proibito l'utilizzo di dischi troncatori di tutti i tipi.

Elemento costitutivo dell'utilizzo regolamentare èanche l'osservanza delle avvertenze sulla sicurezza,nonché le istruzioni per il montaggio e le avvertenze sul funzionamento nelle Istruzioni d'uso.

Le persone, che adoperano e manutenzionano la macchina, devono averere esatta nozione della stessa ed essere stati informati sui possibili pericoli.

Oltraccio si devono rispetto le vigenti norme sulla prevenzione degli infortuni.

Si devono osservare le ulteriori regole generali in ambiti medico-lavorativi e tecnico-precazionali.

Le mutazioni effettuate alla macchina escludono completeness una responsabilità del costruttore nonché i dati da codesto risultanti.

Nonostante il regolamentare utilizzo non possono

essere completamente resi nulli determinati fattori sulla eventualità di subire dei danni. Per via della costruzione e della configurazione della macchina sussistono i seguenti pericolii:

contatto col disco di taglio della sega nell'ambito della sega che non è coperto,
- insere le mani nel disco di taglio rotante (pericolo di tagliarsi),
in seguito a utilizzo non idoneamente eseguito, contraccolpo di pezzi in lavorazione e frazioni degli stessi,
- il disco di taglio scaraventa fuori i pezzi di metallo difettosi dello stesso,
- particelle di metallo difettose della disco di taglio possono essere scaraventati fuori,
danni all'udito se non si ci serve dell'adatto dispositivo protegiudito,
emissione di polveri di legno dannose alla salute con utilizzo in ambienti chiusi.

4. Avverenze importanti

Si prega di leggere alla lettera le istruzioni d'uso e di osservare le avventenze contentevi. Con l'ausilio delle istruzioni d'uso, fate un po'di pratica con l'apparecchio e le relative avventenze sulla sicurezza, per poi dovutamente usarlo.

Avverenze sulla sicurezza

• Attenzione: servendosi di attrezzi elettrici si devono prendere i fondamenti provvedimenti di sicurezza ed osservare quanto segue, allo scopo di escludere pericoli e lesions a persona dovuti a fuoco e scosse elettriche:
  rispettare tutte queste avverenze, prima dell'avviamento e durante l'uso della sega;
  custodite bene queste avvertenze
• Evitare il contatto di parti del corpo con pezioni collegati a terra.
  Mantenere gli strumenti non in uso in luogo secco e chiuso e al di fuori della portata di bambini.
  Mantenere gli utensili puliti e affiliati per poter lavorare con la massima efficienza e nella massima sicurezza. Controllare regolarmente il cavo degli utensili e farlo sostituire, in caso di danni, da persona qualificata.
  -Controllare regolarmente i cavi di prolunga e sostituirli se danneggiati.
• Utilizzare all'esterno solo cavi di prolungaabilitati a quello uso e corrispondentemente contrassegnati.
  -Procedere sempre con la massima attenzione. Disporsi al lavoro sempre con coscienza. Non utilizzato l'attrezzatura se si è affaticati.
  Nonutilizzate utensili sui quali non sia possibile inseire e disinserire l'interruttore.
  L'uso di utensili e di accessori non previsti costituisce un fattore di rischio.

1

Avanti di effettuare qualiasi lavoro di regolazione o manutenzione, staccare la spina dalla rete elettrica.
Consegnare le avventenze sulla sicurezza a tutte le personne che adoperano la macchina.
Non usare la macchina per tagliare la legna da arde.
Astenersi dal tagliare obliquamente legni rotondi.
- Attenzione! A causa del disco di taglio della sega rotante, sussiste pericololo di leSIONe per mani e dita.
La macchina dispone di un interrottore di sicurezza (11) e di anti-riavviamo in seguito a mancanza di tensione.
- Prima della messa in funzione verificare se la tensione indicate sulla targhetta del modello dell'apparecchio corrisponde a quella della tensione di rete.
Se dovesse essere necessaria una prolonga, alla assicurarsi che la sezione della stessa, percorsa nella corrente necessità da la sega, sua sufficiente. Sezione minima richiesta 1mm^2
Utilizzare il tamburo avvolgicavo solo con cavo srotolato.
-Controllate il cordone di collegamento alla rete elettrica (9).
Non portare la sega tenendola per il cordone elettrico di rete.
Nonutilizzate il cavo,per staccare la spina alla presa di corrente.
Proteggete il cavo da calore eccessivo, olio e spigoli taglienti.
Non esporre la sega alla pioggia, e non usare la macchina in ambiente umido o bagnato.
Fate si che l'illuminazione sia buona.
Non tagliate esendo vicino a liquidi inflammabili o a gas.
- Portate indumenti da lavoro idonei! Gli indumenti larghi o i gioielli possono venire afferrati dal disco di taglio rotante.
Se avete i capelli lunghi, portate una reticella.
Evitate di tenere il corpo in posizione anormale.
La persona che adopera la sega deve ave almeno 18 anni e gli apprendisti almeno 16 anni di età perché operanti solo se sorvegliati.
- Tenere lontani i bambini dall'apparecchio collegato alla rete elettrica.
Non permiette ad altre personne, in particolar modo a bambini, di toccare l'attrezzo o il cavo elettrico. Teneteli lontani dal posto di lavoro.
- Tenete libero il posto di lavoro da scarti di legno e da altri pezioni sparsi intorno.
Non distogliere dal loro lavoro le personne che stanno usando la macchina.
- Tenete conto del senso rotatorio del disco di taglio della sega.
Non frenate per hessun motivo i dischi di taglio (4), premendovi contro lateralmente, dopo aver spento l'organo d'azionamento.
Montate solamente dischi di taglio ben affiliati,enza fessure e non deformati (4).

Nonutilizzate dischi di taglio per sega circolare (4) in acciaio lavorabile ad alta velocita e d'alta lega (acciaio HHS).
Sulla macchina si devono utilizzato solamente utensili che rispondono alla prEN-847-1;1996.
dischi di taglio difettosi (4) devono essere immediatamente sostituiti.
Non usate dischi di taglio che non rispondono alle caratteristiche specificate nelle presenti Istruzioni d'uso.
Ci si deve accertare che tutti i dispositivi (2, 15), che coprono il disco della sega, funzionino perfettamente.
Il tettuccio di protezione mobile (2), se aperto, non lo si deve bloccare.
dispositivi di sicurezza (2, 5) della macchina non li si deve smontare o renderli inutilizzabili.
dispositivi di sicurezza danneggiati o guasti li si deve immediatamente sostituire.
La bietta (5) è un dispositivo di sicurezza importante, il quale guida il pezzo in lavorazione ed impedisce che la fenditura del taglio, dietro al disco di taglio della sega, si chiuda e il pezzo in lavorazione rinculi. Fate attenzione allo spessore della bietta. Lo spessore della bietta non deve inferiore a quello del disco di taglio della sega o essere superiore alla fenditura del taglio eseguito dallo stesso.
Inogi fase di lavoro, il tettuccio di protezione (2) delve essere abbassato sul pezzo in lavorazione.
Dovendo tagliare longitudinalmente dei pezzi da lavorare sottili, è assolutamente necessario servirsi di un bastone di spinta per spinnerli (3) (larghezza inferiore a 120 mm).
Dovendo tagliare pezioni di legno stretti, la guida regolabile taglio in parallelo la si dovrà bloccare sul lato destro del disco della sega.
- Attenzione: con但这a sega non si devono effettuare tagli da riporto
Non tagliate nessun pezzo da lavorare troppo piccolo, per poterlo tenere stretto nella mano.
- Operare sempre lateralemente rispetto al disco di taglio della sega.
Non caricare la macchina sino a farla fermare completeness.
Premere sempre e con forza il pezzo in lavorazione contro il banco di lavoro (1).
Fate attenuatione che i pezzi di legno tagliati non vengano afferrati alla corona dentata del disco di taglio della sega e scaraventati via.
Non allontanate mai schegge, segatura o peszzi di legni incastratisi nel disco di taglio della sega rotante.
Per eliminare gli inconvenienti o allontanare i pezzi di legno incastratisi, spegnere la macchina - staccare la spina alla presa di rete.
In caso di demolizione della fenditura della sega, ricambiare il rivestimento interno del banco (6) - staccare la spina alla presa di rete.
- Effettuare eventuali trasformazioni, lavori diaggiustaggio, di misurazione e di pulizia soltanto con macchinaferma - staccare la spina alla presa di rete.
- Prima dell'avviamento, verificare che le chiavi e gli utensili usati per l'aggiustaggio siano stati allontanati.

Dovendo allontanarsi dalippo di lavoro, specnere il motore e staccare la spina alla presa di rete.
- I lavori d'installazione elettrici, di riparazione e di manutenzione devono essere effettuati soltanto da specialisti.
- Tutti i dispositivi di protezione e sicurezza devono venire reinstallati, subito dopo aver concluso i lavori di riparazione o di manutenzione.
Si devono rispettoare le avvertenze del costruttore concernenti la sicurezza, il lavoro e la manutenzione, cosippure le dimensioni specificate nella sezione Dati tecnici.
Si devono osservare le pertinenti norme sulla prevenzione degli infortuni e le ulteriori regole tecnico-precauzionali generalmente approvate.
- Osservate gli opuscoli indicativi messi a disposizione delle Associazioni professionali (VBG 7).
- Ogniquvalvolta che lavorate collegate l'organo aspirapolvere.asspirizione
Fare funzionare la sega solo provvista d'impianto d'aspirazione o di aspirapolvere industriale oggi in commercio, allo scopo di evitare lesioni dovute a pezzettini di legno scaraventati via.

Portare il proteggiocchi

Portare il protegiudito

Portare il proteggipolvere

Valori dell'emissione del rumore

Il rumore di questa sega viene misurato in base a DIN EN ISO 3744; E DIN EN 31201; 6/93, ISO 7960 appendice A; 2/95. Il rumore sul posto di lavoro cui superare 85 dB (A). In tal caso sono necessarie misure di protezione contro il rumore per l'operatore. (Portare il dispositivo protegiudito!)

Operante Corsa

a vuoto

Livello intensita acustica LPA 90 dB (A) 68 dB (A)

Livello potenza acustica LWA 99 dB (A) 82 dB (A)

"I valori specificati sono valori d'emissione e non devono di conseguenza contemporaneamente rappresentare dei sicuri valori per ilippo di lavoro. Sebbene ci sa una correlazione fra livelli d'emissione ed immissione, non si può da cui attendibilmente dedurre, se è necessario prendere ulteriori misure cautelative o no. I fattori, che possono influenzare l'attuale livello d'immissione sulippo di lavoro, racchiudono durata dell'azione, particolarità del locale in cui si lavora, altre fonti di rumore ecc., ad es. il numero delle macchine ed altri fenomeni contigui. Gli attendibili valori sulippo di lavoro possono inoltre variare da Stato a Stato. Questa informazione dovrebbe tuttavia abilitare l'utilizzatore ad effettuare una migliorie valutazione del pericolo e del rischio incombenti."

5. Dati tecnici

Motore asincrono 230 V - 50 Hz
Potenza 600 Watt
Funzionamento breve S3 50%
Regime di corsa a vuoto n0 2800 min	-1
Disco di taglio in metallo duro 200 x 16 x 2,8 mm
Numero dei denti 24
Dimensioni del banco 500 x 335
Altezza taglio massima 43 mm / 90°
	26 mm / 45°
Banco inclinabile a variazione continua 0° - 45°
Raccordo aspirazione Ø 34 mm
Dimensioni tot. 500 x 335 x 285 mm
Imballo	560 x 360 x 290 mm
Peso	11 kg

6. Prima della messa in funzione

La macchina delve essere collocata su fondo stabile, ovvero su un banco di lavoro o avvitata ad un piedistallo in maniera stabile.
-Prima della messa in funzione, verificare che tutte le copertura e i dispositivi di sicurezza siano stati regolamentiarmente installati.
Il disco della sega deve liberamente scorrere.
- Avendo a che fare con del legno più lavorato,fare attenzione ai corpi estranei, p.es. viti o chiodi ecc.
- Prima di attivare l'interruttore di accensione e spegnimento, assicurarsi che il disco di taglio sia stato giustamente installato e che le parti mobili scorrino lavorante.

1

• Prima di collegare la macchina, accertarsi che i dati riportati sulla targhetta del modello corrispondano ai dati della tensione di rete.

7. Montaggio

Attenzione! Prima di iniziare un lavoro di manutenzione e trasformazione della sega circolare si dovrà staccare la spina alla presa di rete.

7.1 Montaggio del disco di taglio della sega. (Illustr. 2)

• Attenzione! Staccare la spina alla presa di rete.
  Svitare ambedue le viti (16).
  Prelevare la cassetta per trucioli (21).
  Svitare il dato (17) posizionando una chiave (da 19)sul dato stesso (17)e facendo contro con un'altra chiave (da 8),posizionata sull'albero motore (a).
• Attenzione! Girare il dato in direzione del senso rotatorio del disco di taglio della sega (4).
  Prelevare la controbrida esterna (19) e sfilare diagonalmente verso il basso il disco di taglio (4) inutilizzabile alla controbrida interna (20).
  Pulire le controbride di supporto (19/20).
  Il montaggio del nuovo disco di taglio avviene analogamente all'inverso.
• Attenzione! Rispetto il senso rotatorio (vedi freccia sul disco di taglio della sega).

7.2 Regolazione della bietta (Illustr. 3)

-Allontanare la protezione disco di taglio della sega (2) svitando il dato (14) alla vite (15).
- Allontanare il rivestimento del ravolo dopo aver prelevato le 6 viti a testa piana (22).
-Allentare le viti (23) per regolare la bietta (5).
Regolare la bietta (5) in modo che possa formare una linea col disco della sega (4) e che la distance fra disco della sega (4) e la bietta (5) equivala a 3-5 mm.
Rifissare la bietta.
Rimontare il rivestimento interno del banco e la protezione disco di taglio della sega.

Attenzione!

La regolazione della bietta deve avvenire ogniquvalvolta si sostitui r il disco di taglio.

7.3 Montaggio dispositivo di protezione disco di taglio della sega

• Appoggiare la protezione disco di taglio della sega (2) sulla bietta (5) ed orientarla.
  Fissare la protezione disco di taglio della sega (2) alla bietta (5) utilizzato vite (15) e dato (14).

7.4. Registrazione del freno (illustr. 4)

Se il tempo di frenatura massimo di 10 sec. dovesse essere superato, alla bisogneràMETTERe nuovamente a punto il freno, girando verso destra la vite (a), di modo che la pasticca frenante (b) venga premuta con più forza al disco della sega. Proseguire la registrazione fino ad ottenere un tempo di frenatura di ca. 5 sec.

8. Uso

8.1 Accensione e spegnimento (Illustr. 5).

• Azionando il pulsante verde (a) si può effettuire l'avviamento della sega. Prima di iniziare a segare, attendere fino a che il disco di taglio della sega abbia raggiunto il proprio numero massimo di giri.
  Per rispegnere la sega si dovrà azionare il pulsante rosso (b).

8.2 Guida regolabile taglio in parallelo (Illustr. 6)

• Effettuando tagli longitudinali su pezzi di legno si deve impiegare la guida regolabile taglio in parallelo (7).
  Spingere la guida regolabile taglio in parallelo (7) sul lato sinistro del banco della sega (1).
• Con l'ausilio della Scala applicata al banco della sega (1), la guida regolabile taglio in parallelo (7) cui quod estere regolato sulla misura voluta.
  Fissare la guida regolabile taglio in parallelo utilizing ambedue le viti godronate (12).

8.3 Guida regolabile taglio in parallelo (Illustr. 7)

Svitare ambedue le viti ad alette (24).
Apriere lateralmente verso destra il banco della sega (1) e portarlo nella posizione obliqua voluta per mezzo della Scala sita sul supporto a mensola (a).
Serrare ambedue le viti ad alette (24).
- Attenzione! Serrare sempre con forza le viti ad alette, per evitareosi un involontario capovolgimento del banco della sega.

1

9. Funzionamento

Vi consigliamo di effettuare un taglio di prova归来 ogni regolazione, per controllare le misure rispettivamente regolate.

9.1 Segatura di pezzi stretti

(Larghezza minore a 120mm (Illustr. 8)

Regolare la guida regolabile taglio in parallelo (7) alla larghezza del pezzo da lavorare previsto.
Spingere in avanti con ambedue le mani il pezzo da lavorare; operando nell'ambito del disco di taglio della sega (4) è assolutamente necessario servirsi del bastone di spinta (3). (In dotazione!)
Spingere il pezzo in lavorazione sono a raggiungere la fine della bietta (5).
- Attenzione! Trattandosi di pezzi da lavorare corti, serviri del bastone di spinta fin dall'inizio del taglio.

9.2 Segatura di pezzi molto stretti

(Larghezza minore a 30~mm (Illustrr. 9)

La guida regolabile taglio in parallelo (7) è da regolare alla larghezza del pezzo da lavorare.
Spingere in avanti il pezzo da lavorare col legno di spinta (a), fino a che la fine del pezzo da lavorare si troverà nella sfera d'azione della bietta (5)
- Bloccare i pezzi da lavorare lunghi al termine della fase di segatura, di modo che non possano capovolgersi e cadere (ad es. incastellatura di scorrimento ecc.). Legno di spinta non in dotazione!

9.3 Tagli traversali

I tagli trasversali vengono fondamentalemente eseguiti utilizzando la guida regolabile taglio in parallelo (7).

Fissare il banco della sega nella posizione angolare voluta (vedi 8.3.).
Pilotare il pezzo in lavorazione lungo la guida regolabile taglio in parallelo (7). Vedi a proposito, a seconda della larghezza dei pezzi da lavorare, 9.1 oppure 9.2.

9.4 Tagli a 45^ di pezzi da lavorare piccoli (Illustr. 10)

I tagli a 45^ devono essere eseguiti solamente con I'ausilio del guida regolabile taglio in parallelo (7) e della guida regolabile taglio obliquo (13).

• Porre la guida regolabile taglio obliquo (13) sulla guida regolabile taglio in parallelo (7).
  Regolare la guida regolabile taglio in parallelo (7) alla larghezza voluta del pezzo da lavorare e morsettarla.
• Mettere il pezzo da lavorare nella guida regolabile taglio obliquo (13).
• Avviare la sega e spingere la guida regolabile taglio obliquo (13) lungo la guida regolabile taglio in parallelo (7) in direzione del disco della sega.
  Dopo aver effettuato il taglio, spagnere la sega.

10.Manutenzione

• Allontanare regolarmente polvere e sporcizia alla macchina. La pulizia si puòfare preferibilmente con aria compressa o con un panno.
  Non usare nessuna sostanza corrodente per pulire il materiale sintetico.

11. Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato

DK

1. Beskrivelse

1. Savbord
2. Savklingeskaern
3. Skydestok
4. Savklinge
5. Spaltekniv
6. Bordindlaeg
7. Parallelanslag
8. Motor
   9.Netledning
9. Stativ
10. Start/stop-knap
11. Fingerskrue
12. Geringsanslag
13. Møtrik
14. Skrue

2. Leverancens omfang

Hardmetalbelagt savklinge
- Parallelanslag
Vinkelanslag
Skydestok
BordrundsaV

3. Bestemmelsesmaessig anvendelse

I periodo di garanzia inizia nel glomo dell'acquisto da 3 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calculati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vosto centro di assistenza.

GARANTIBEVIS

I-22077 Beregazzo (Co)

Tel. [phone], Fax [phone]

Einhell Skandinavia

Con riserva di apportare modifiche tecniche
