BEDIENUNGSANLEITUNG BD 175 C Kärcher

• 1392 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Be- nutzung des Geräts diese Ori- ginalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Han- deln Sie danach. Bewahren Sie beide Hefte für späteren Ge- brauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung. Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Das Gerät ist zur Reinigung von Hartflä- chen und Teppichen geeignet. Das Gerät ist nicht zum Polieren von Fahrzeugen geeignet. Statten Sie das Gerät nur mit Original- Zubehör und -Ersatzteilen aus. Verwenden Sie Gerät auf keinen Fall in explosionsgefährdeten Umgebungen. Sicherheitshinweise Lesen und beachten Sie vor der ersten Be- nutzung des Gerätes diese Betriebsanlei- tung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheiben- maschinen, Nr. 5.956-251.0 und handeln Sie danach. Umweltschutz Die Verpackungsmaterialien sind re- cyclebar. Bitte Verpackungen umwelt- gerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Mate- rialien und oft Bestandteile wie Batte- rien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine po- tenzielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Be- trieb des Geräts sind diese Bestandteile je- doch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Lieferumfang Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichti- gen Sie bitte Ihren Händler. Allgemeine Hinweise p. 2
• Bestimmungsgemäße Verwendung p. 2
• Sicherheitshinweise p. 2
• Umweltschutz p. 2
• Zubehör und Ersatzteile p. 2
• Lieferumfang p. 2
• Bedienelemente p. 3
• Inbetriebnahme p. 3
• Betrieb p. 4
• Außerbetriebnahme p. 4
• Transport p. 5
• Lagerung p. 5
• Pflege und Wartung p. 5
• Hilfe bei Störungen p. 5
• Garantie p. 5
• Technische Daten p. 5

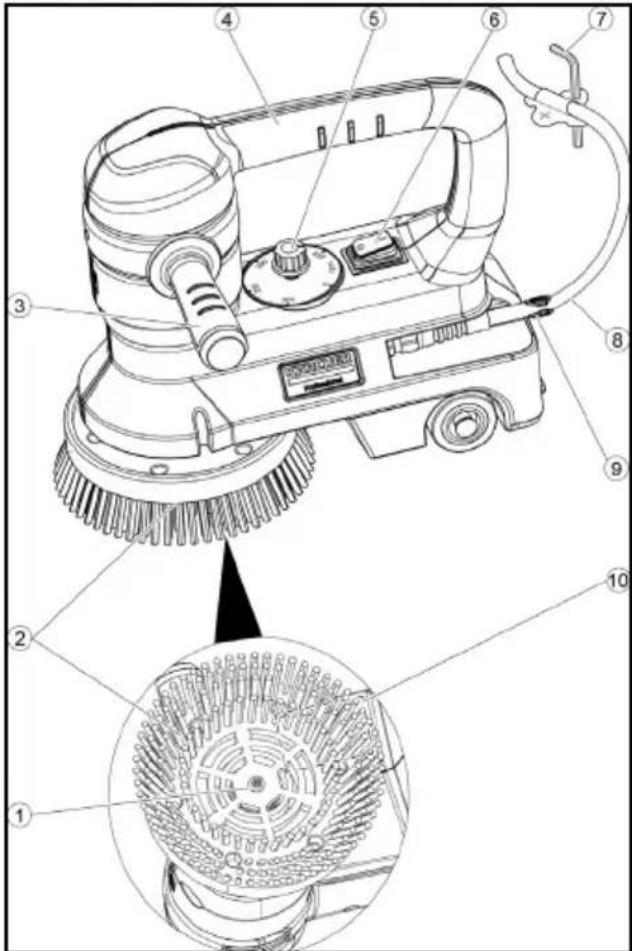

• EU-Konformitätserklärung Deutsch 3 Bedienelemente 1 Schraube, Scheibe (Bürstenbefesti- gung) 2 Bürste 3 Handgriff, verstellbar 4 Handgriff 5 Drehknopf Bürstendrehzahl 6 Geräteschalter 7 Innensechskantschlüssel 8 Netzkabel mit Netzstecker 9 Kabelclip 10 Typenschild Inbetriebnahme Bürste / Padtreibteller anbringen ACHTUNG Beschädigungsgefahr Die über den Bürstenkörper hinausragende Befestigungsschraube kann Kratzer am Reinigungsobjekt verursachen wenn die Bürste zu stark abgenutzt ist. Erneuern Sie die Reinigungsbürste recht- zeitig bevor die Borsten zu kurz sind. p. 6

1. Die für die Reinigungsaufgabe geeigne-

te Bürste oder den Padtreibteller aus- wählen.

2. Sicherstellen dass der Netzstecker aus-

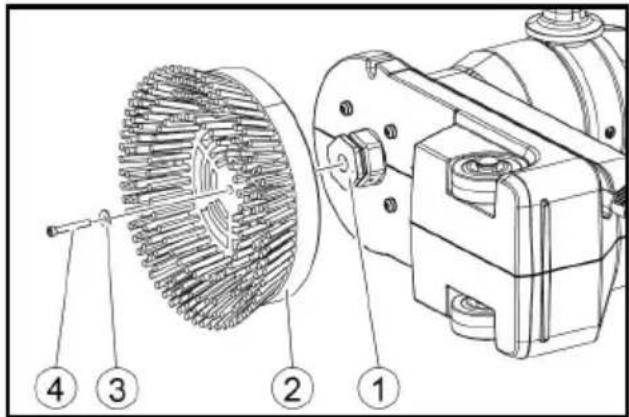

3. Die Schraube zur Bürstenbefestigung

herausschrauben. Dazu den mitgelieferten Innensechs- kantschlüssel verwenden. 1 Mitnehmer 2 Scheibenbürste / Pad 3 Unterlegscheibe 4 Schraube

4. Die Bürste oder den Pad-Treibteller auf

den Mitnehmer stecken.

5. Die Schraube mit Unterlegscheibe ein-

drehen und festziehen.

6. Gegebenenfalls das Pad auf den Treib-

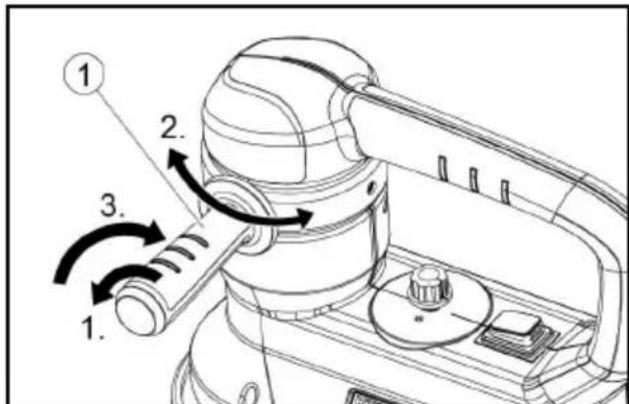

teller zentrieren und andrücken. Handgriff einstellen

1. Den verstellbaren Handgriff durch Dre-

hen gegen den Uhrzeigersinn lösen. 1 Handgriff

2. Den Handgriff in die gewünschte Positi-

3. Den Handgriff durch Drehen im Uhrzei-

gersinn festziehen.4 Deutsch Betrieb Stromanschluss Die auf dem Typenschild angegebene Spannung muss mit der Spannung der Stromquelle übereinstimmen. Nur spritzwassergeschützte Verlänge- rungskabel verwenden. Die Verbindung Netzanschluss-/Verlänge- rungsleitung darf nicht im Wasser liegen.

1. Das Verlängerungskabel vollständig

vom Gerät abwickeln.

2. Den Geräteschalter auf “0” stellen.

3. Den Netzstecker in die Steckdose stecken.

Drehzahl einstellen Empfohlene Drehzahl:

1. Den Drehknopf Bürstendrehzahl auf den

gewünschten Wert drehen. Reinigen GEFAHR Gefahr durch elektrischen Schlag Von einem beschädigten Kabel kann der Be- nutzer einen elektrischen Schlag erhalten. Wickeln Sie sich das Netzkabel nie um den Körper oder den Hals. Achten Sie darauf, dass das Netzkabel nie mit der rotierenden Bürste oder dem rotie- renden Pad in Kontakt kommt. ACHTUNG Beschädigungsgefahr Zu lange Bearbeitung der gleichen Stelle kann Schäden am Bodenbelag verursachen. Betreiben Sie das Gerät nicht auf der Stelle. Lassen Sie das Gerät auf empfindlichen Böden nicht trocken laufen.

1. Die Reinigungsmittellösung auf der zu

reinigenden Fläche ausbringen.

2. Das Gerät am Handgriff festhalten.

3. Den Geräteschalter auf “I” stellen.

4. Das Gerät mit beiden Händen halten

und die Bürste / das Pad über die zu rei- nigende Fläche bewegen. Hinweis: Das Gerät nicht auf die zu rei- nigende Fläche drücken. Das Gewicht des Geräts ist als Anpressdruck ausrei- chend.

5. Bei starker Verschmutzung den Reini-

gungsvorgang wiederholen.

6. Das Schmutzwasser mit einem Nass-

sauger oder einem Tuch aufnehmen. Außerbetriebnahme

1. Den Geräteschalter auf “0” stellen.

2. Den Netzstecker aus der Steckdose ziehen.

3. Das Gerät mit einem feuchten Lappen

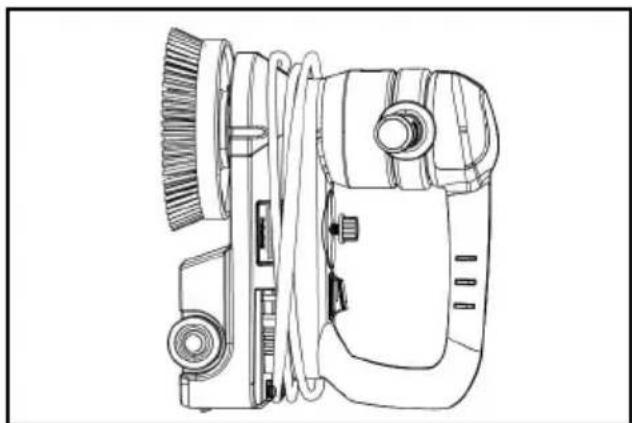

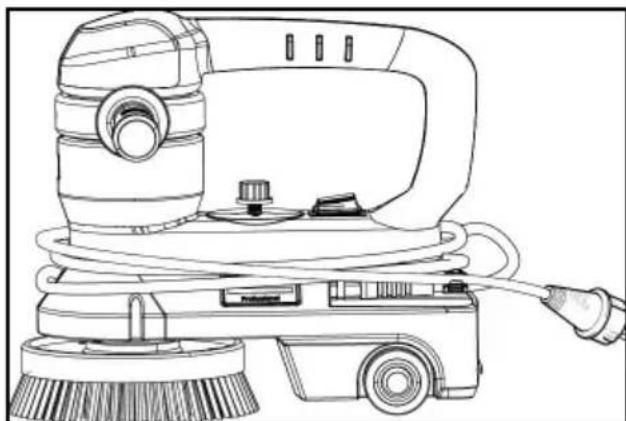

4. Das Netzkabel um das Gerätegehäuse

5. Das Kabelende mit dem Kabelclip si-

6. Das Gerät in Parkposition abstellen.

Dadurch wird verhindert, dass die Bürs- te sich verformt. Anwendung Drehzahl (1/min) Grundreinigung 350...450 Entschichten 350...450 Cleanern 450 Kristallisieren 450 Teppich shampoonieren 350Deutsch 5 Transport 몇 VORSICHT Verletzungsgefahr, Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Gerätes.

1. Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien ge- gen Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Ge- wicht des Geräts. Pflege und Wartung 몇 WARNUNG Verletzungsgefahr Das Gerät kann unerwartet anlaufen. Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Ge- rät durchführen.

1. Verschmutzte Pads mit maximal 60 °C

2. Das Gehäuse des Geräts mit einem

feuchten Lappen reinigen und anschlie- ßend trocken reiben.

3. Das Netzkabel auf Beschädigungen prüfen.

Hilfe bei Störungen 몇 WARNUNG Verletzungsgefahr Das Gerät kann unerwartet anlaufen. Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Ge- rät durchführen. Bei Störungen, die mit Hilfe der folgenden Hinweise nicht behoben werden können, wenden Sie sich bitte an den Kundendienst. Ungenügendes Reinigungsergebnis Verschmutztes Pad auswechseln und bei maximal 60 °C waschen. Abgenutzte Bürste / abgenutztes Pad erneuern. Verwendetes Reinigungsmittel auf Eig- nung für den Anwendungsfall prüfen. Eignung der verwendeten Bürste / des Pads für den Anwendungsfall prüfen. Das Gerät vibriert stark Zentrischen Sitz der Bürste / des Pads auf dem Treibteller prüfen. Befestigung der Bürste / des Pads prüfen. Das Pad dreht sich nicht Prüfen, ob Fremdkörper den Pad-Treib- teller blockieren. Gegebenenfalls Fremdkörper entfernen. Den Netzstecker in die Steckdose stecken. Garantie In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vor- handen) finden Sie im Service-Bereich Ih- rer lokalen Kärcher-Webseite unter "Downloads". Technische Daten BD 17/ 5 C Leistungsdaten Gerät Spannung V 220-

Phase ~ 1 Frequenz Hz 50-60 Anschlussleistung W 150 Schutzart IPX4 Pad Paddurchmesser mm 160/

Paddrehzahl 1/min 0...450 Umgebungsbedingungen Zulässiger Temperaturbe- reich °C +5...+4

Maße und Gewichte Länge mm 330 Breite mm 140 Höhe mm 300 Gewicht ohne Zubehör kg 5,46English Technische Änderungen vorbehalten. EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Bodenreiniger Typ: 1.737-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Angewandte harmonisierte Normen EN 60335-1 EN 60335-2-72 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Angewandte nationale Normen

<2,5 Unsicherheit K dB(A) 0,2 Schalldruckpegel L

dB(A) 68,6 Unsicherheit K

dB(A) 1 Schallleistungspegel
