BEDIENUNGSANLEITUNG BD 175 C Kärcher

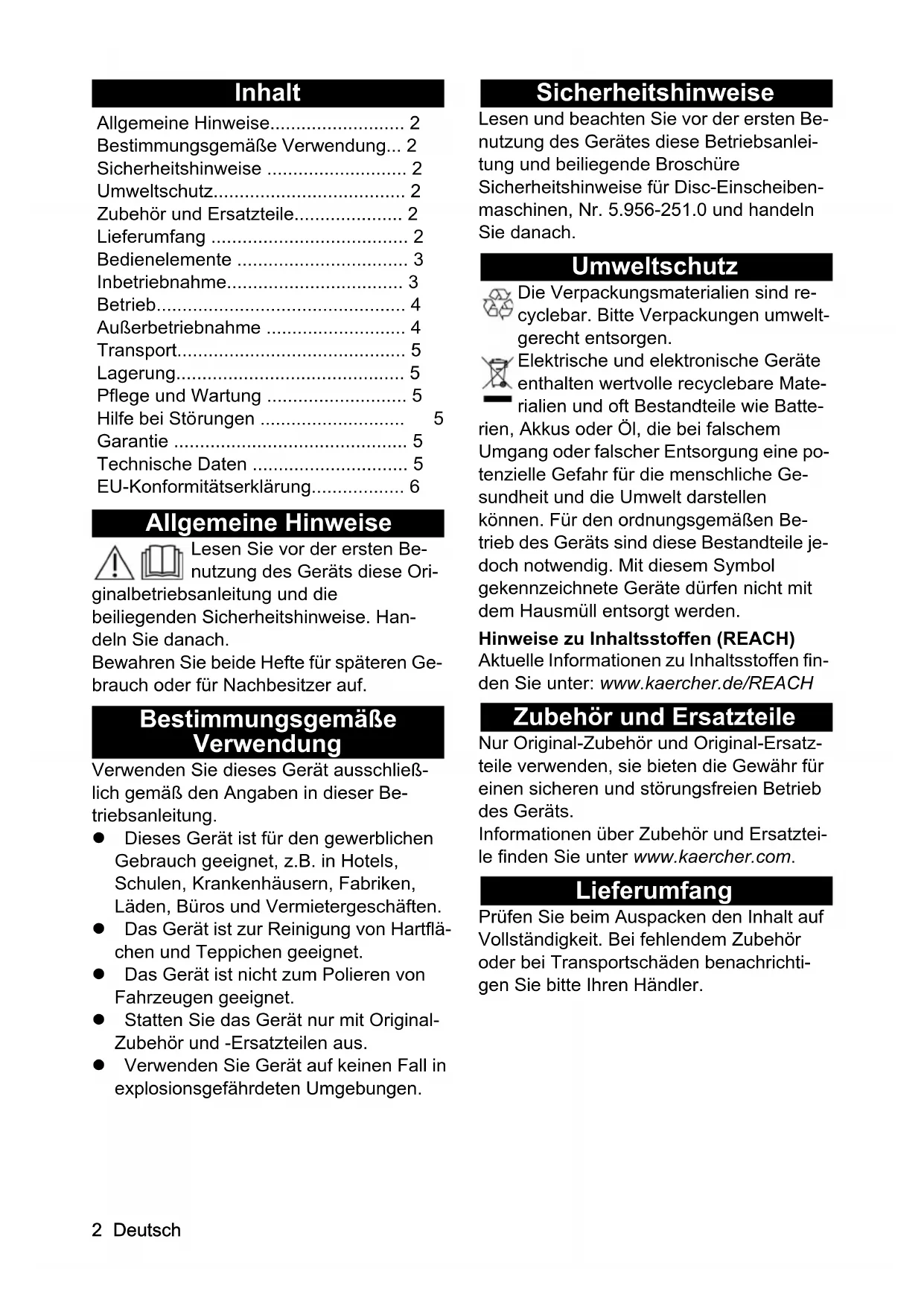

Allgemeine Hinweise 2

Bestimmungsgemäß Verwendung... 2

Sicherheitshinweise 2

Umweltschutz 2

Zubehor und Ersatzteile 2

Lieferumfang 2

Bedienelemente 3

Inbetriebnahme 3

Betrieb 4

Außerbetriebnahme 4

Transport. 5

Lagerung. 5

Pflege und Wartung 5

Hilfe bei Störungen 5

Garantie 5

Technische Daten 5

EU-Konformitätserklarung 6

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Verwenden Sie theses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.
  Das Gerät ist zur Reinigung von Hartflächen und Teppichen geeignet.
  Das Gerät ist nicht zum Polieren von Fahrzeugen geeignet.
• Statten Sie das Gerät nur mit Original-Zubehör und -Ersatzteilen aus.
• Verwenden Sie Gerät auf keinen Fall in explosionsgeführdeten Umgebungen.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Disc-Einscheibenmaschinen, Nr. 5.956-251.0 und handeln Sie danach.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batte

rien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerats sind diese Bestandteile jederoch notwendig. Mit diesen Symbol gekennzeichnete Geräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sieitte Ihren Handler.

Bedienelemente

① Schraube, Scheibe (Bürstenbefestigung)
② Bürste
③Handgriff, verstellbar
④Handgriff
(5)Drehknopf Bürstendrehzahl
6 Geräteschalter
(7)innensechskantschlüssel
8 Netzkabel mit Netzstecker
9Kabelclip
⑩ Typenschild

Inbetriebnahme

Bürste / Padtreibteller anbringen

ACHTUNG

Beschädigungsgefahr

Die über den Bürstenkorper hinausragende Befestigungsschraube kann Kratzer am Reinigungsbjekt verursachen wenn die Bürste zu stark abgenutz ist. Erneumann Sie die Reinigungsbürste rechtzeitig bevor die Borsten zu kurz sind.

1. Die für die Reinigungsaufgabe geeignete Bürste oder den Padtreibteller auswahlen.
2. Sicherstellen dass der Netzstecker ausgegestellt ist.
3. Die Schraube zur Bürstenbefestigung herausschrauben. Dazu den mitgelieferten Innensechskantschluss verwenden.

Mitnehmer
② Scheibenbürste / Pad
3 Unterlegscheibe
④ Schraube

1. Die Bürste oder den Pad-Treibteller auf den Mitnehmer stecken.
2. Die Schraube mit Unterlegscheibe eindrehen und festziehen.
3. Gegebenenfalls das Pad auf den Treibteller zentrieren und andrücken.

Handgriff einstellen

1. Den verstelltaren Handgriff durch Drehen gegen den Uhrzeigersinn offen.

①Handgriff
2. Den Handgriff in die gewünschte Position schwenken.
3. Den Handgriff durch Drehen im Uhrzeigersinn festziehen.

Betrieb

Stromanschluss

Die auf dem Typenschild angegebene Spannung muss mit der Spannung der Stromquelle übereinstimmen.

Nur spritzwassergeschützte Verlängerungskabel verwenden.

Die Verbindung Netzanschluss-/Verlängerungsleitung darf nicht im Wasser liegen.

1. Das Verlängerungskabel vollständig vom Gerät abwickeln.
2. Den Geräteschalter auf "0" stellen.
3. Den Netzstecker in die Steckdose stecken.

Drehzahl einstellen

Empfohlene Drehzahl:

Anwendung Drehzahl	(1/min)
Grundreinigung 350...450
Entscheidten 350...450
Cleanern 450
Kristallisieren 450
Teppich shampoonieren 350

1. Den Drehknopf Bürstendrehzahl auf den gewünschten Wert dreiben.

Reinigen

GEFAHR

Gefahr durch elektrischen Schlag

Von einem beschädigten Kabel kann der Benutzer einen elektrischen Schlag erhalten. Wickeln Sie sich das Netzkabel nie um den Körper oder den Hals.

Achten Sie darauf, dass das Netzkabel nie mit der rotierenden Bürste oder dem rotierenden Pad in Kontakt kommt.

ACHTUNG

Beschädigungsgefahr

Zu lange Bearbeitung der gleichen Stelle kann Schaden am Bodenbelag verursachen. Betreiben Sie das Gerät nicht auf der Stelle. Lassen Sie das Gerät auf empfindlichen Böden nicht trocken laufen.

1. Die Reinigungsmittelösung auf der zureinigenden Fläche ausbringen.
2. Das Gerät am Handgriff festhalten.

3. Den Geräteschalter auf "I" stellen.

4. Das Gerät mit beiden Händen halten und die Bürste / das Pad über die zu reinigende Fläche bewegen.

Hinweis: Das Gerät nicht auf die zu rei-nigende Fläche drücken. Das Gewicht des Gerats ist als Anpressdruck ausreichend.

1. Bei starker Verschmutzung den Reinigungsvorgang wiederholen.
2. Das Schmutzwasser mit einem Nassauer oder einem Tuch aufnehmen.

Außerbetriebnahme

1. Den Geräteschalter auf "0" stellen.
2. Den Netzstecker aus der Steckdoseziehen.
3. Das Gerät mit einem feuchten Lappen reinigen.
4. Das Netzkabel um das Gerätegehause wickeln.

1. Das Kabelende mit dem Kabelclip sichern.
2. Das Gerät in Parkposition abstellen. Dadurch wird verhindert, dass die Bürste sich verformt.

Transport

△VORSICHT

Verletzungsgefahr, Beschädigungsgefahr
Beachten Sie beim Transport das Gewicht des Gerätes.

1. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

Pflege und Wartung

△WARNUNG

Verletzungsgefahr

Das Gerät kann unerwartet anlaufen.

Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführren.

1. Verschmutzte Pads mit maximal 60^ waschen.
2. Das Gehäuse des Geräts mit einem feuchten Lappen reinigen und anschließend trocken reiben.
3. Das Netzkabel auf Beschädigungen prüfen.

Hilfe bei Störungen

△WARNUNG

Verletzungsgefahr

Das Gerät kann unerwartet anlaufen.
Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführren.
Bei Störungen, die mit Hilfe der folgenden Hinweise nicht behoben werden konnen, wenden Sie sichitte an den Kundendienst.

Ungenügenden Reinigungsergebnis

• Verschmutztes Pad auswechseln und bei maximal 60^ waschen.
• Abgenutzte Bürste / abgenutztes Pad erneuern.
• Verwendetes Reinigungsmittel auf Eignung für den Anwendungsfall prüfen.
• Eignung der verwendeten Bürste / des Pads für den Anwendungsfall prufen.

Das Gerät vibriert stark

• Zentrischen Sitz der Bürste / des Pads auf dem Treibteller prufen.
  Befestigung der Bürste / des Pads prüfen.

Das Pad dreht sich nicht

• Prüfen, ob Fremdkörper den Pad-Treibteller blockieren. Gegebenenfalls Fremdkörper entfern.
  Den Netzstecker in die Steckdose stecken.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcer oder die{nachste autorisierte Kundendienstelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vorhanden)finden Sie im Service-Bereich Ihrer lokalen Karcher-Website unter "Downloads".

Technische Daten

		BD 17/5 C
Leistungsdaten Gerät
Spannung	V	240
Phase ~ 1
Frequenz Hz 50-60
Anschlussleistung W 150
Schutzart IPX4
Pad
Paddurchmesser mm 160/		200
Paddrehzahl	1/min	0...450
Umgebungsbedingungen
Zulässiger Temperaturbe- ℃ reich		+5...+40
Maße und Gewichte
Länge	mm 330
Breite	mm 140
Höhe	mm 300
Gewicht ohne Zubehör	kg	5,4

BD 17/5C

Ermittelte Werte gemäß EN 60335-2-72
Gesamt-Vibrationswert m/s	2 <2,5
Unsicherheit K dB(A) 0,2
Schalldruckpegel LpA	dB(A) 68,6
Unsicherheit KpA	dB(A) 1
Schalleistungspegel	dB(A) 77,2
LWA + Unsicherheit KWA

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlagigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt:Bodenreiniger

Typ: 1.737-xxx

Einschlagige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 60335-1
EN 60335-2-72
EN 62233: 2008
EN 55014-1:2017 + A11:2020
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3:2013
EN IEC 63000:2018

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40
