Produkttyp	Waschportal für Fahrzeuge (Busse, Lastwagen, Sattelauflieger)
Marke	Kärcher
Modell	RBS 6014
Aufbauhöhe	4370 mm
Waschhöhe	4205 mm
Aufbaubreite	1700 mm
Gewicht	240 kg
Stromversorgung	400 V / 230 V / 240 V, 3~ oder 1~, 50/60 Hz je nach Version
Leistungsaufnahme	1,1 kW
Schutzart	IP54 / IP45
Wasserversorgungsdruck	0,3 bis 0,6 MPa (3 bis 6 bar)
Wasserverbrauch	80 l/min
Wassertemperatur max.	30 °C
Schalldruckpegel (L_pA)	65 dB(A)
Gesamtschwingungswert der Arme	< 2,5 m/s²
Hauptfunktion	Bürstenwäsche der Fahrzeugseitenflächen
Dosierpumpe	Integriert (je nach Version) für Reinigungsmittel, Einstellung 0-5 l/h
Sicherheit	Not-Aus, Bürstensicherheitsschalter
Laufende Wartung	Monatliche Schmierung der Lager und Kette, Sichtprüfung der Bürsten und Düsen
Ersatzteile	Bürsten, Mattensegmente, Lager, Ventile usw. - nur Original-Kärcher-Teile
Garantie	Gemäß den Bedingungen des lokalen Händlers

Häufig gestellte Fragen - RBS 6014 Kärcher

Welchen Fahrzeugtyp kann man mit dem Kärcher RBS 6014 waschen?

Der RBS 6014 ist für die Bürstenwäsche von Bussen, Transportern, Lastwagen, Lastwagen mit Anhänger und Sattelaufliegern ausgelegt. Die Seitenwände müssen gerade und glatt sein, mit einer Neigung von weniger als 10°.

Welche Sicherheitsvorkehrungen sind wesentlich?

Lesen Sie vor jeder Benutzung die Anleitung. Die Anlage darf nur von geschultem Personal ab 18 Jahren betrieben werden. Im Notfall den Bürstensicherheitsschalter loslassen. Niemals einen Wasserstrahl auf elektrische Teile richten. Tragen Sie bei der Handhabung von Reinigungsmitteln geeignete Schutzausrüstung.

Wie wird der Spritzschutz korrekt installiert?

Befestigen Sie die Winkelprofile mit den mitgelieferten Nieten am Gestell. Der gewölbte Teil der Schutzstreifen muss von der Bürste weg zeigen. Schlagen Sie die Nieten in das Profil, den Schutz und das Vierkantrohr ein, dann treiben Sie den Dübel mit dem Hammer ein.

Wie stellt man die Dosierpumpe für das Reinigungsmittel ein?

Drehen Sie den Drehknopf, während die Pumpe läuft. Der angezeigte Prozentsatz entspricht der maximalen Pumpenleistung (z.B. 100 % = 80 ml/min). Für Versionen ohne Dosierpumpe ist ein Montagesatz als Zubehör erhältlich.

Wie ist der empfohlene Waschvorgang?

Stellen Sie das Fahrzeug zentriert, stellen Sie die Neigung mit der Kurbel ein, öffnen Sie das Absperrventil des Düsenrohrs, schalten Sie die Spannung ein, aktivieren Sie die Dosierpumpe, ziehen Sie dann die Anlage entlang des Fahrzeugs, während Sie den Bürstensicherheitsschalter gedrückt halten. Für ein optimales Ergebnis sollten die Abstandsrollen das Fahrzeug leicht berühren.

Wie werden die Bürsten gewartet?

Überprüfen Sie vierteljährlich den Sitz der Segmente und die Endklammern. Der Bürstendurchmesser muss größer als 870 mm sein. Um eine Bürste zu ersetzen, demontieren Sie die Halbschalen paarweise, indem Sie sie um 90° versetzen, und montieren Sie die neuen unter Beachtung der Ausrichtung der Büschel.

Was tun bei Frost?

Schützen Sie die wasserführenden Teile vor Frost. Schalten Sie die Wasserversorgung ab, entlüften Sie mit Druckluft, und lassen Sie dann die Bürste laufen, um Restwasser auszuwerfen. Die Anlage darf nicht bei Umgebungstemperaturen unter +3 °C verwendet werden.

Wie wird die Anlage transportiert und gelagert?

Entfernen Sie für den Transport die Abstandsrollen, kippen Sie die Anlage mit Hilfe auf die Bürstenseite und schieben Sie sie dann auf die Ladefläche. Für die Lagerung bremsen Sie die Rollen und sichern Sie die Anlage gegen Umkippen (Wind).

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Kärcher-Teile. Eine Auswahl der häufigsten Teile finden Sie am Ende der Bedienungsanleitung. Weitere Informationen finden Sie im Servicemenü unter www.kaercher.com.

Welche Reinigungsmittel sind zugelassen?

Verwenden Sie nur von Kärcher zugelassene Reinigungsmittel wie RM 811. Brennbare, explosive oder lösungsmittelhaltige Produkte (Benzin, Aceton, unverdünnte Säuren) sind verboten. Beachten Sie die Sicherheitsdatenblätter der Produkte.

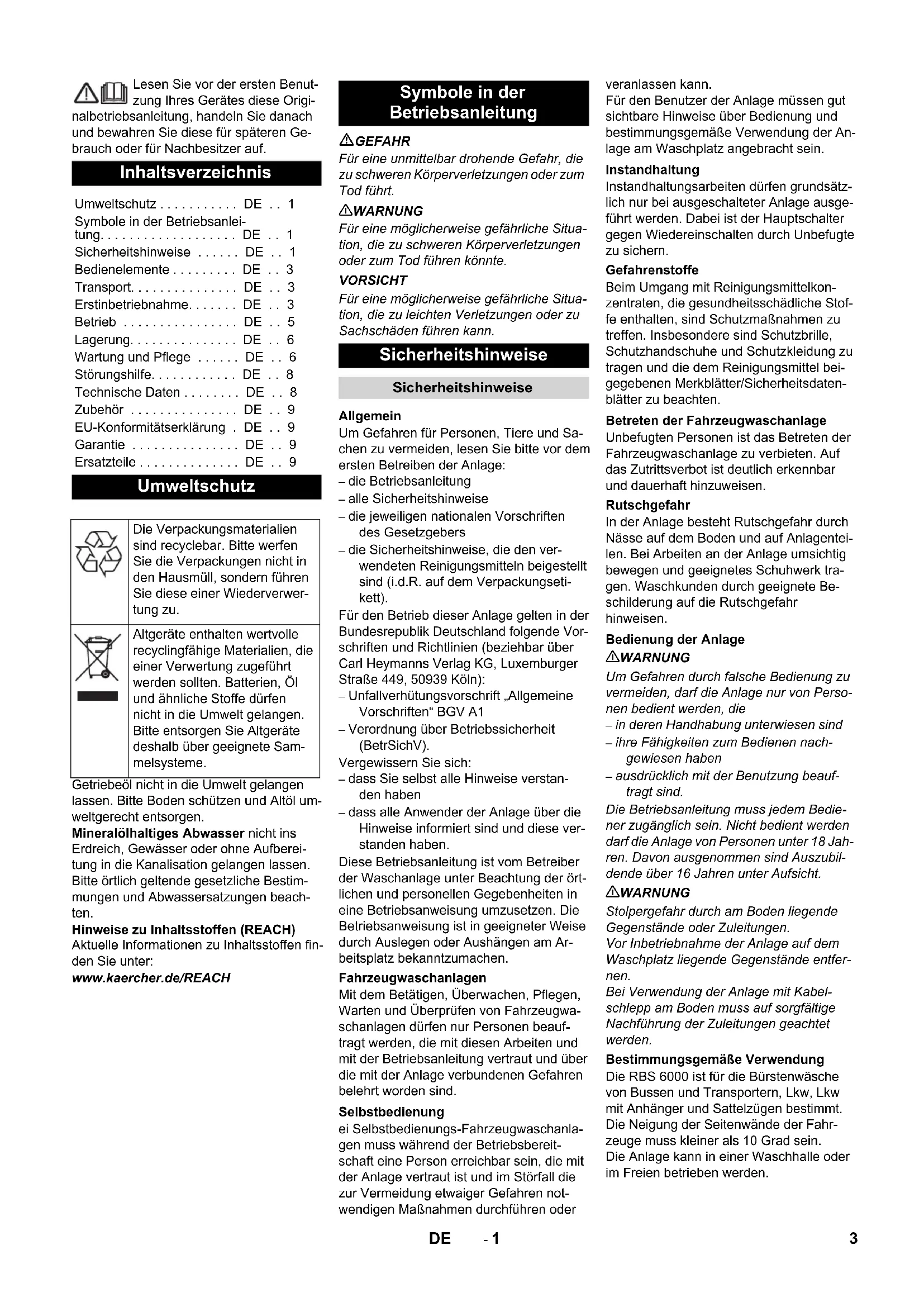

BEDIENUNGSANLEITUNG RBS 6014 Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Umweltschutz ..... DE .. 1

Symbole in der Betriebsanleitung. DE .. 1

Sicherheitshinweise ..... DE .. 1

Bedienelemente ..... DE .. 3

Transport. DE . 3

Erstinbetriebnahme. ..... DE .. 3

Betrieb ..... DE .. 5

Lagerung. DE .. 6

Wartung und Pflege ..... DE .. 6

Störungshilfe. DE .. 8

Technische Daten ..... DE .. 8

Zubehör ..... DE .. 9

EU-Konformitätserklärung . DE .. 9

Garantie DE .. 9

Ersatzteile ..... DE .. 9

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Getriebeöl nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder ohne Aufbereitung in die Kanalisation gelangen lassen. Bitte örtlich geltende gesetzliche Bestimmungen und Abwassersatzungen beachten.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanleitung

⚠️GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

VORSICHT

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Sicherheitshinweise

Sicherheitshinweise

Allgemein

Um Gefahren für Personen, Tiere und Sachen zu vermeiden, lesen Sie bitte vor dem ersten Betreiben der Anlage:

– die Betriebsanleitung
- alle Sicherheitshinweise
– die jeweiligen nationalen Vorschriften des Gesetzgebers
– die Sicherheitshinweise, die den verwendeten Reinigungsmitteln beigestellt sind (i.d.R. auf dem Verpackungsetikett).

Für den Betrieb dieser Anlage gelten in der Bundesrepublik Deutschland folgende Vorschriften und Richtlinien (beziehbar über Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– Unfallverhütungsvorschrift „Allgemeine Vorschriften“ BGV A1

– Verordnung über Betriebssicherheit (BetrSichV).

Vergewissern Sie sich:

– dass Sie selbst alle Hinweise verstanden haben
– dass alle Anwender der Anlage über die Hinweise informiert sind und diese verstanden haben.

Diese Betriebsanleitung ist vom Betreiber der Waschanlage unter Beachtung der örtlichen und personellen Gegebenheiten in eine Betriebsanweisung umzusetzen. Die Betriebsanweisung ist in geeigneter Weise durch Auslegen oder Aushängen am Arbeitsplatz bekanntzumachen.

Fahrzeugwaschanlagen

Mit dem Betätigen, Überwachen, Pflegen, Warten und Überprüfen von Fahrzeugwaschanlagen dürfen nur Personen beauftragt werden, die mit diesen Arbeiten und mit der Betriebsanleitung vertraut und über die mit der Anlage verbundenen Gefahren belehrt worden sind.

Selbstbedienung

ei Selbstbedienungs-Fahrzeugwaschanlagen muss während der Betriebsbereitschaft eine Person erreichbar sein, die mit der Anlage vertraut ist und im Störfall die zur Vermeidung etwaiger Gefahren notwendigen Maßnahmen durchführen oder

veranlassen kann.

Für den Benutzer der Anlage müssen gut sichtbare Hinweise über Bedienung und bestimmungsgemäße Verwendung der Anlage am Waschplatz angebracht sein.

Instandhaltung

Instandhaltungsarbeiten dürfen grundsätzlich nur bei ausgeschalteter Anlage ausgeführt werden. Dabei ist der Hauptschalter gegen Wiedereinschalten durch Unbefugte zu sichern.

Gefahrenstoffe

Beim Umgang mit Reinigungsmittelkonzentraten, die gesundheitsschädliche Stoffe enthalten, sind Schutzmaßnahmen zu treffen. Insbesondere sind Schutzbrille, Schutzhandschuhe und Schutzkleidung zu tragen und die dem Reinigungsmittel beigegebenen Merkblätter/Sicherheitsdatenblätter zu beachten.

Betreten der Fahrzeugwaschanlage

Unbefugten Personen ist das Betreten der Fahrzeugwaschanlage zu verbieten. Auf das Zutrittsverbot ist deutlich erkennbar und dauerhaft hinzuweisen.

Rutschgefahr

In der Anlage besteht Rutschgefahr durch Nässe auf dem Boden und auf Anlagenteilen. Bei Arbeiten an der Anlage umsichtig bewegen und geeignetes Schuhwerk tragen. Waschkunden durch geeignete Beschilderung auf die Rutschgefahr hinweisen.

Bedienung der Anlage

⚠️WARNUNG

Um Gefahren durch falsche Bedienung zu vermeiden, darf die Anlage nur von Personen bedient werden, die

– in deren Handhabung unterwiesen sind
- ihre Fähigkeiten zum Bedienen nachgewiesen haben
- ausdrücklich mit der Benutzung beauftragt sind.

Die Betriebsanleitung muss jedem Bediener zugänglich sein. Nicht bedient werden darf die Anlage von Personen unter 18 Jahren. Davon ausgenommen sind Auszubildende über 16 Jahren unter Aufsicht.

⚠️WARNUNG

Stolpergefahr durch am Boden liegende Gegenstände oder Zuleitungen.

Vor Inbetriebnahme der Anlage auf dem Waschplatz liegende Gegenstände entfernen.

Bei Verwendung der Anlage mit Kabelschlepp am Boden muss auf sorgfältige Nachführung der Zuleitungen geachtet werden.

Bestimmungsgemäße Verwendung

Die RBS 6000 ist für die Bürstenwäsche von Bussen und Transportern, Lkw, Lkw mit Anhänger und Sattelzügen bestimmt. Die Neigung der Seitenwände der Fahrzeuge muss kleiner als 10 Grad sein. Die Anlage kann in einer Waschhalle oder im Freien betrieben werden.

Zur bestimmungsgemäßen Verwendung gehören auch:

– das Beachten aller Hinweise in dieser Betriebsanleitung und

– die Einhaltung der Inspektions- und Wartungshinweise.

VORSICHT

Erhöhte Korrosionsgefahr durch Verwendung ungeeigneter Reinigungsmittel. Folgende Reinigungsmittel dürfen nicht von der Anlage verarbeitet werden:

– Reinigungsmittel die für die Reinigung der Waschhalle bestimmt sind.

– Reinigungsmittel die zur äußeren Reinigung der Waschanlage bestimmt sind.

– Reinigungsmittel, die mit einem separaten Gerät auf das Fahrzeug aufgebracht werden (z. B. Felgenreiniger).

– Mittel zur Abwasserbehandlung. Nur von KÄRCHER freigegebene Reinigungsmittel verwenden.

Arbeitsplatz

Die Anlage wird mit beiden Händen am Griff festgehalten und am Fahrzeug entlanggezogen. Dabei muss der jeweilige Sicherheitsschalter Bürste mit einer Hand betätigt werden.

Sachwidrige Verwendung VORSICHT

Beschädigungsgefahr! Die RBS 6000 ist nur geeignet für die Reinigung von Fahrzeugen mit geraden glatten Seitenwänden, deren Neigung kleiner als 10° ist. Der Betreiber der Anlage haftet für alle Schäden, die durch unsachgemäße Anwendungen entstehen, insbesondere durch Reinigung von Fahrzeugen, die nicht in dieser Anleitung beschrieben sind.

Gefahrenquellen

Allgemeine Gefahren

⚠ GEFAHR

Verletzungsgefahr durch wegfliegende Teile! Wegfliegende Bruchstücke oder Gegenstände können Personen oder Tiere verletzen. Deshalb muss der Hallenboden frei von lose herumliegenden Gegenständen sein.

Bei Wartungsarbeiten Schutzbrille tragen.

Explosionsgefahr

⚠️GEFAHR

Explosionsgefahr! Die Anlage darf nicht in der Nähe von explosionsgefährdeten Räumen betrieben werden. Davon ausgenommen sind nur ausdrücklich dafür vorgesehene und gekennzeichnete Anlagen. Als Reinigungsmittel dürfen keine explosiven, hochentzündlichen oder giftigen Stoffe verwendet werden, wie z.B.:

- Benzin

– Heizöl und Dieselkraftstoff

- Lösungsmittel

- lösungsmittelhaltige Flüssigkeiten

- unverdünnte Säuren

- Aceton

Bei Unsicherheit Hersteller fragen.

Gehörschäden

Die von der Anlage ausgehenden Geräusche sind gefahrlos. Werden jedoch geräuschverstärkende Teile/Körper abgestrahlt, kann eine Lärmgefährdung eintreten. In diesem Fall Gehörschutz tragen.

Elektrische Gefahren

⚠️ GEFAHR

Gefahr durch elektrischen Schlag.

– Elektrische Kabel, Steckverbindungen und Klemmkästen nie mit nassen Händen anfassen.
– Elektrische Anschlussleitungen oder Verlängerungskabel dürfen nicht durch Überfahren, Quetschen, Zerren oder ähnliches beschädigt werden. Kabel vor Hitze, Öl und scharfen Kanten schützen.
- Mit beweglichem Reinigungsgerät (z.B. mit Hochdruckreinigern) darf der Wasserstrahl nie auf elektrische Geräte oder Anlagen gerichtet werden.
– Alle stromführenden Teile im Arbeitsbereich müssen strahlwassergeschützt sein.
– Anlagen dürfen nur an ordnungsgemäß geerdeten Stromquellen angeschlossen werden.
– Alle Arbeiten an elektrischen Teilen der Anlage dürfen nur von einer Elektrofachkraft ausgeführt werden.
- Zubehörteile, die nicht direkt mit der Anlage verbunden sind, müssen in den Potentialausgleich eingebunden werden.

Gefahr durch gesundheitsgefährdende Stoffe

⚠ GEFAHR

Die verwendeten Reinigungsmittel enthalten teilweise gesundheitsgefährdende Stoffe, daher sind unbedingt die beigegebenen bzw. aufgedruckten Hinweise zu beachten.

Das von der Anlage abgegebene Wasser nicht trinken! Durch beigemischte Reinigungsmittel besitzt es keine Trinkwasserqualität.

Wird zum Betrieb der Anlage aufbereitetes Brauchwasser verwendet, müssen die Vorschriften zur Keimhemmung des Herstellers der Aufbereitungsanlage beachtet werden.

Stoffe, wie sie nicht bei einer allgemein üblichen Außenreinigung von Fahrzeugen anfallen (wie z.B. Chemikalien,

Schwermetalle, Pestizide, radioaktive Stoffe, Fäkalien oder Seuchenstoffe) dürfen nicht in die Waschanlage gelangen.

Gefahr durch Stromausfall

Ein unkontrolliertes Wiederanlaufen der Anlage nach Stromausfall ist durch konstruktive Maßnahmen ausgeschlossen.

Die Bürste dreht sich nur bei Betätigung eines Sicherheitsschalters.

Umweltgefährdung durch Abwasser

Zur Abwasserentsorgung sind die örtlichen Vorschriften zu beachten.

Instandhaltung und Überwachung

Um einen sicheren Betrieb der Anlage zu gewährleisten und Gefahren bei Wartung, Überwachung und Prüfung zu verhindern, müssen die entsprechenden Anweisungen eingehalten werden.

Instandhaltung

Wartungsarbeiten müssen durch eine sachkundige Person zu regelmäßigen Zeitpunkten nach den Angaben des Herstellers durchgeführt werden, dabei sind bestehende Bestimmungen und Sicherheitsanforderungen zu beachten. Arbeiten an der Elektroanlage dürfen nur von einer Elektrofachkraft durchgeführt werden.

GEFAHR

Verletzungsgefahr. Die Anlage muss abgeschaltet und gegen unbeabsichtigtes und unbefugtes Wiedereinschalten gesichert sein, bevor Wartungs- und Instandhaltungsarbeiten durchgeführt werden.

Überwachung

Diese Waschanlage muss vor der ersten Inbetriebnahme und danach mindestens halbjährlich von einer sachkundigen Person auf ihren sicheren Zustand überprüft werden.

Diese Überprüfung umfasst insbesondere:

– Sichtprüfung bezüglich äußerlich erkennbarem Verschleiß bzw. Beschädigung
- Funktionsprüfung
– Vollständigkeit und Wirksamkeit von Sicherheitseinrichtungen bei Selbstbedienungsanlagen täglich vor Betriebsbeginn, bei überwachten Anlagen nach Bedarf, jedoch mindestens einmal monatlich.

Originalteile verwenden

Verwenden Sie ausschließlich Originalteile des Herstellers oder von ihm empfohlene Teile, da sonst Gewährleistungsansprüche erlöschen. Beachten Sie alle Sicherheits- und Anwendungshinweise, die diesen Teilen beigestellt sind. Dies betrifft:

– Ersatz- und Verschleißteile
- Zuberhörteile
- Betriebsstoffe
- Reinigungsmittel.

Not-Aus-Schalter

GEFAHR

Unfallgefahr durch defekte Sicherheitseinrichtungen! Die Anlage besitzt einen Not-Aus-Schalter und zwei „Sicherheitsschalter Bürste“.

Sicherheitseinrichtungen müssen nach Bedarf, mindestens jedoch einmal monatlich, auf ihr ordnungsgemäßes Funktionieren überprüft werden!

Bedienelemente

1 Drehknopf Dosierpumpe*
2 Schalter Dosierpumpe*
3 Handgriff
4 Sicherheitsschalter (Bürste)
5 Netzstecker
6 Absperrventile für Düsenrohre
7 Hauptschalter
8 Wasseranschluss
9 Not-Aus-Taster
10 Schrägstellkurbel

Transport

⚠️WARNUNG

Verletzungs- und Beschädigungsgefahr! Gewicht der Anlage beim Transport beach- ten.

Die Anlage kann liegend auf der Ladefläche eines LKW transportiert werden:

→ Distanzrollen entfernen.
→ Anlage mit zwei Personen auf die Bürstenseite kippen.
→ Anlage auf die Ladefläche schieben.
→ Anlage gegen Verrutschen sichern.

Erstinbetriebnahme

Spritzschutz anbringen Distanzrollen montieren

Die beiden Winkelprofile sind zum Transport mit Spreiznieten am Gestell befestigt,

→ Einbaulage der Winkelprofile für die Montage merken.
→ Stifte der Spreiznieten mit einem Durchschlag nach innen schlagen.
→ Winkelprofile abnehmen.
→ Beiliegenden Spritzschutz ausrollen und auf das Vierkantrohr legen.

Hinweis:

Die Spritzschutz-Streifen sind in der kurzen Richtung gewölbt. Bei der Montage muss diese Wölbung von der Bürste wegzeigen.

→ Winkelprofil wieder auflegen.
→ Spreizniete durch Winkelprofil, Spritzschutz und Vierkantrohr stecken und fest eindrücken.
→ Stift der Spreizniete mit dem Hammer einschlagen.

→ diesen Vorgang bei allen Bohrungen in den Winkelprofilen wiederholen.

→ Beide beigelegten Distanzrollen am Gestell der Anlage befestigen. Höhe entsprechend den zu waschenden Fahrzeugen wählen.
→ Kontermuttern festziehen.

Bei folgenden Anlagen ist keine Dosierpumpe im Standard-Lieferumfang enthalten:

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

→ Dosierpumpe mit beiliegendem Montagematerial am Gestell der Anlage befestigen.

→ Kabel der Dosierpumpe einstecken.
→ Reinigungsmittelkanister füllen und auf die Grundplatte der Anlage stellen.
→ Saugschlauch der Dosierpumpe mit Saugfilter in Kanister stecken und Deckel aufschrauben.

→ Schlauch vom Dosierpumpenausgang auf Verschraubung am Wasserverteiler stecken und Überwurfmutter festziehen.

Handgriff einstellen

Die Handgriffe können in zwei Stellungen befestigt werden.

Höhe umstellen:

→ Schrauben lösen.
→ Handgriff nach unten schwenken, damit das Kabel des Sicherheitsschalters nicht beschädigt wird.
→ Handgriff vorsichtig herausziehen (Kabel des Sicherheitsschalters ist im Griff verlegt).

→ Äußere Schraube der Schelle entfernen, Schelle um 180° drehen und Schraube wieder leicht eindrehen
→ Handgriff vorsichtig in neuer Position einschieben und Schellen wieder festziehen.

Waschplatz

Die Anlage kann in einer Waschhalle oder im Freien betrieben werden.

Die nötigen Waschplatzabmessungen sind oben angegeben.

Anforderungen an den Waschplatz:

• Ebene Fläche.
  – Frei von Hindernissen.
• Maximal 2% Gefälle.
• Wasserablauf.
  – Trittsichere Gitterroste und Abdeckbleche.
• Bodenbelag mit rutschsicherer Oberfläche.

Wasseranschluss

⚠️WARNUNG

Gesundheitsgefahr durch Verunreinigung des Trinkwassernetzes. Die Waschanlage darf nicht direkt an das öffentliche Trinkwassernetz angeschlossen werden. Beim Anschluss an das Trinkwassernetz muss zwischen Waschanlage und Trinkwassernetz ein Sicherheitsbauteil entsprechend EN 1717 eingebaut werden.

Zuleitungen bereitstellen

⚠ GEFAHR

Gefährliche elektrische Spannung. Elektroinstallation darf nur durch eine Elektro-Fachkraft sowie nach den örtlich gültigen Richtlinien erfolgen.

In der elektrischen Zuleitung muss bauseits ein Hauptschalter eingebaut sein, welcher gegen irrtümliches und unbefugtes Einschalten gesichert werden kann.

Die Anlage benötigt folgende Zuleitungen:

- Stromkabel nach nachstehender Tabelle.

– Wasserschlauch 3/4".

Die jeweilige Länge des Wasserschlauches und Stromkabels richtet sich nach den örtlichen Gegebenheiten bzw. der Fahrzeuglänge.

Alle vier Fahrzeugseiten sollen in einem Waschgang ohne Umsetzen der Anlage gewaschen werden können.

Die Länge des Stromkabels ist aus Sicherheitsgründen begrenzt:

Elektroanschluss	Kabeltyp Länge
400V, 3~, P, N, 50 Hz	5 x 2,5 - H07RN-F	max. 100 m
230V, 3~, P, N, 60 Hz	5 x 2,5 - H07RN-F	max. 58 m
230V, 1~, P, N, 50 Hz	3 x 2,5 - H07RN-F	max. 100 m
230V, 1~, P, N, 50Hz	3 x 1,5 - H07RN-F	max. 60 m

Die angegebene Länge wird gemessen von der Vorsicherung bis zur Anlage. Ist die angegebene Länge nicht ausreichend, bitte beim Hersteller der Anlage nachfragen.

Die Ausführung des Anschlusses richtet sich nach der Einsatzart.

• Wird die Anlage an verschiedenen Waschplätzen eingesetzt, werden Kabel und Wasserschlauch am Boden nachgezogen.
• Bei fester Installation an einem Waschplatz kann die Wasser- und Stromzuführung von oben erfolgen.

Kabelschlepp am Boden

1 Netzstecker
2 Wasseranschluss

→ Wasserschlauch am Wassereingang anschließen.
→ Stromkabel mit dem Netzstecker verbinden.

Kabelschlepp über Oberleitung

Die Zuleitungen werden durch einen in der Höhe verstellbaren Kabelarm zum ersten Leitungswagen geführt.

Strom- und Wasseranschluss sind fest installiert und müssen durch eine qualifizierte Fachkraft ausgeführt werden.

Drehrichtung der Bürste prüfen

Beim ersten Anschluss der Spannungsversorgung muss die Drehrichtung der Bürste überprüft werden.

→ Den Sicherheitsschalter betätigen, der im oben stehenden Bild mit einem Pfeil gekennzeichnet ist. Die Bürste muss sich ein Pfeilrichtung drehen.
→ Bei falscher Drehrichtung Stromanschluss durch Elektrofachkraft ändern lassen.

Bei folgenden Anlagen ist keine Dosierpumpe im Standard-Lieferumfang enthalten:

-1.286-235.0
-1.286-245.0
-1.286-345.0
-1.286-435.0
-1.286-445.0

Hinweis:

Die Dosiermenge ist vom Werk optimal eingestellt. In der Regel ist keine Neueinstellung notwendig.

VORSICHT

Dosierpumpe kann beschädigt werden. Drehknopf nur bei laufender Pumpe betätigen.

→ Drehknopf bei laufender Dosierpumpe auf gewünschte Dosiermenge drehen. Die Prozent-Angaben auf der Dosierpumpe sind bezogen auf die maximale Pumpenleistung.

Betrieb

Vor jedem Betrieb

→ Hindernisse und herumliegende Gegenstände vom Waschplatz entfernen.
→ Wasseranschluss herstellen.
→ Stromanschluss herstellen.
→ Füllstand des Reinigungsmittelbehälters überprüfen und bei Bedarf nachfüllen.

⚠ GEFAHR

Stolpergefahr durch am Boden liegende Gegenstände oder Zuleitungen.

→ Vor Inbetriebnahme der Anlage auf dem Waschplatz liegende Gegenstände entfernen.
→ Bei Verwendung der Anlage mit Kabelschlepp am Boden auf sorgfältige Nachführung der Zuleitungen achten.

Verhalten im Notfall

→ Im Notfall Sicherheitsschalter Bürste loslassen.

Fahrzeug vorbereiten

→ Fenster, Türen und Dachluken schließen.
→ Seitenspiegel abnehmen oder anklappen.
→ Antennen einziehen oder abnehmen.
→ Lose Teile (Planenseile etc.) entfernen oder sichern.
→ Planen verschließen und sicher befestigen.

Bedienung

→ Fahrzeug mittig auf dem Waschplatz oder unter dem Kabelschlepp abstellen.
→ Anlage mit Schrägstellkurbel auf die Neigung der zu reinigenden Fläche einstellen.
→ Anlage am Anfang einer Fahrzeuglängsseite positionieren.
→ Absperrventil für in Waschrichtung lie- gendes Düsenrohr öffnen
→ Hauptschalter einschalten.
→ Dosierpumpe einschalten.
→ Anlage am in Waschrichtung liegenden Handgriff mit beiden Händen festhalten.

VORSICHT

Beschädigungsgefahr. Drehrichtung nicht bei laufender Bürste ändern.

→ Bürste durch Ziehen des Sicherheitsschalters Bürste am jeweiligen Handgriff einschalten.

Bürsteneintauchtiefe

→ Anlage am Handgriff ziehend mit gleichmäßigem Tempo am Fahrzeug entlang führen.

Hinweis:

Anlage immer ziehen.

Die Drehrichtung der Bürste ist so gewählt, dass beim Ziehen der kleinste Kraftaufwand nötig ist.

Bei richtiger Anpresskraft berühren die Distanzrollen das Fahrzeug leicht.

Zu großer Anpressdruck führt nicht zur Verbesserung des Reinigungsergebnisses.

Bei feststehenden, nicht einklappbaren Spiegeln muss die Anlage etwas vom Fahrzeug weggezogen werden.

→ An den Fahrzeugecken Anlage neu ausrichten, eventuell Neigung neu einstellen und Waschvorgang fortsetzen.

VORSICHT

Beschädigungsgefahr für die Zuleitung durch Verdrillen. Waschrichtung nach jeder Umrundung des Fahrzeugs wechseln.

Wenn alle Seiten des Fahrzeugs gewaschen sind:

→ Dosierpumpe ausschalten.
→ Wasserzulauf auf anderes Düsenrohr umstellen.
→ Fahrzeug zum Spülen in entgegengesetzter Richtung nochmals umfahren.

Waschvorgang beenden

→ Waschanlage vom Fahrzeug wegziehen.
→ Sicherheitsschalter Bürste loslassen.
→ Dosierpumpe ausschalten.
→ Wasserzulauf schließen.
→ Bei längeren Betriebspausen: Hauptschalter auf Stellung „0“ drehen. Gegebenenfalls Zuleitung spannungslos machen.

Lagerung

⚠️ WARNING

Verletzungs- und Beschädigungsgefahr! Gewicht der Anlage der Lagerung beach- ten.

→ Anlage zum Abstellplatz schieben.
→ Bei Kabelschlepp am Boden eventuell Anschlussleitungen entfernen.
→ Im Freien und bei offener Halle Anlage windgeschützt aufstellen oder mit Seil oder Kette vor dem Umstürzen sichern.
→ Feststellbremsen an den Rollen anziehen.

⚠️GEFAHR

Verletzungsgefahr durch umstürzende Anlage. Anlage windgeschützt aufstellen und gegen Umstürzen sichern.

Frostschutz

Die wasserführenden Teile der Anlage sind vor Frost zu schützen, da sie sonst zerstört werden.

Bei Frostgefahr muss die Anlage vollständig entwässert werden:

→ Wasserzulauf schließen.
→ Zuleitung (Wasserschlauch) und Anlage mit Druckluft ausblasen.
→ Bürstenantrieb einschalten, damit das Wasser aus der Bürste herausgeschleudert wird.

Wartung und Pflege

Wartungshinweise

Grundlage für eine betriebssichere Anlage ist die regelmäßige Wartung nach folgendem Wartungsplan.

Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers oder von ihm empfohlene Teile, wie

– Ersatz- und Verschleißteile

• Zubehörteile
• Betriebsstoffe
• Reinigungsmittel

⚠ GEFAHR

Gefahr durch elektrischen Schlag. Anlage spannungsfrei schalten, dazu die Anlage am Hauptschalter auf „0“ schalten und gegen Wiedereinschalten sichern.

Gefahr von Augenverletzungen durch wegfliegende Teile oder Schmutz. Nicht in der Nähe der rotierenden Bürsten aufhalten. Bei Wartungsarbeiten Schutzbrille tragen.

Wer darf Inspektions-, Wartungs und Instandhaltungsarbeiten durchführen?

Betreiber

Arbeiten mit dem Hinweis „Betreiber“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Waschanlagen sicher bedienen und warten können.

Kundendienst

Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von Kärcher Kundendienst-Monteuren durchgeführt werden.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschließen. Wenden Sie sich bitte an Ihren zuständigen Kärcher-Kundendienst.

Wartungsplan

Zeitpunkt	Tätigkeit Betroffene	Baugruppe Behebung von		wem
monatlich Schmieren Bürstenlager	Schmieren Bürstenlager Schmiernippel mit Fettpresse abschämieren.		Fett 6.288-059.0	Bediener
	Lager Schrägstellspindel
	Kette Fett 6.288-059.0 mit Pinsel auftragen. Bediener
	Sichtprüfung Lenkrollen	Auf Leichtgängigkeit prüfen, bei Bedarf ölen.Feststellbremse prüfen, bei Bedarf instandsetzen oder Lenkrolle austauschen		Bediener
	Düsen im Düsenrohr.		Sprühbild der Düsen prüfen.Bei Bedarf Düsen reinigen.	Bediener
	Reinigungsmittel-Saugfilter		Ablagerungen beseitigen.	Bediener
	Kabelschlepp (Option)		Leitungen auf Beschädigung und Drallfreiheit prüfen.	Bediener
vierteljährlich	Sichtprüfung Bürste	Festen Sitz der Segmente und der Endklammer prüfen. Sauberkeit und Zustand der Borsten prüfen. Der Bürstendurchmesser soll größer als 870 mm sein.		Bediener

1 Bürstenlager
2 Schrägstellkurbel
3 Lager Schrägstellspindel

1 Lenkrolle
2 Kette

Bürstenwechsel

Vierkantwelle mit Halbschalen

1 Endklammer
2 Bürstenhalbschale

⚠ GEFAHR

Unfallgefahr bei Arbeiten an der Anlage! Vor Arbeiten an der Anlage Hauptschalter ausschalten und sichern.

→ Schrauben an der Endklammer herausdrehen und Endklammer entfernen.
→ Bürstenhalbschalen gegeneinander verschieben und von der Bürstenwelle abnehmen.
→ Neue Halbschalen montieren wie folgt.

Bürstenhalbschalen Typ 1

Bürstenhalbschalen Typ 2

⚠️WARNUNG

Unfallgefahr! Bei den Halbschalen kommen zwei verschiedene Typen zum Einsatz, die auf keinen Fall gemischt werden dürfen. Die Halbschalen können sich sonst während des Betriebes der Anlage von der Welle lösen. Die beiden Typen unterscheiden sich durch die Anordnung der Büschel am Ende bzw. Anfang der Halbschale. Um eine Unwucht und daraus folgende Beschädigungen zu vermeiden, ist folgendes zu beachten: Die Halbschalen sind immer paarweise auszutauschen, also immer ein ganzes Segment. Entlang der Stoßfuge müssen die Borstenbüschel der gegenüberliegenden Halbschalen immer versetzt zueinander sein.

→ Erstes Halbschalenpaar auf die Welle setzen und zusammenschieben.
→ Zweites Halbschalenpaar um 90° verdreht aufsetzen und zusammenschieben.
→ Weitere Halbschalenpaare jeweils 90° versetzt auf den Welle anbringen.
→ Nach der Montage des letzten Halbschalenpaars Endklammer anbringen.
→ Endklammer gegen das letzte Halbschalenpaar schieben und Schrauben festziehen.
→ Korrekte Montage der Halbschalen und festen Sitz der Schrauben nochmals kontrollieren.

Rundwelle mit Mattenbürsten

GEFAHR

Unfallgefahr bei Arbeiten an der Anlage! Vor Arbeiten an der Anlage Hauptschalter ausschalten und sichern.

→ Schrauben eines Mattensegments lösen und Mattensegment abnehmen.
→ Weitere Mattensegmente nacheinander entfernen.
→ Erstes, neues Mattensegment in den vorgesehenen Löchern montieren.
→ Jedes folgende Mattensegment um 180° verdreht zum Vorhergehenden montieren.
→ Nach abgeschlossener Montage nochmals den korrekten Sitz der Mattensegmente und den festen Sitz der Schrauben kontrollieren.

Störungshilfe

GEFAHR

Gefahr durch elektrischen Schlag.

Arbeiten an der elektrischen Anlage dürfen nur von Elektrofachkräften ausgeführt werden.

Bei allen Arbeiten die Anlage spannungsfrei schalten, dazu die Anlage am Hauptschalter auf „0“ schalten und gegen Wiedereinschalten sichern.

Wer darf Störungen beseitigen? Betreiber

Arbeiten mit dem Hinweis „Betreiber“ dürfen nur von unterwiesenen Personen durchgeführt werden, die die Waschanlage sicher bedienen und warten können.

Elektro-Fachkräfte

Personen mit einer Berufsausbildung im elektrotechnischen Bereich.

Kundendienst

Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von Kärcher Kundendienst-Monteuren beziehungsweise von Kärcher beauftragten Monteuren durchgeführt werden.

⚠️ GEFAHR

Gefahr durch elektrischen Schlag. Anlage spannungsfrei schalten, dazu die Anlage am Hauptschalter auf „0“ schalten und gegen Wiedereinschalten sichern. Gefahr von Augenverletzungen durch wegfliegende Teile oder Schmutz. Nicht in der Nähe der rotierenden Bürsten aufhalten. Bei Wartungsarbeiten Schutzbrille tragen.

Störungen

Fehler Mögliche Ursache	Behebung von wem
Anlage läuft nicht an Keine	Stromversorgung Elektrisches Netz überprüfen.	Elektro-	fachkraft
	Sicherung defekt. Ursache beheben.	Sicherung auswechseln.
	Motorschutzschalter hat ausgelöst. Stromaufnahme prüfen.
Bürste kommt nicht auf Drehzahl	Lager schwergängig. Bürstenlager prüfen. Bediener
Dosierpumpe saugt trotz Entlüftung und maximaler Dosiermenge nicht an	Ablagerungen auf Ventilsitzen, verklebte Ventile.	Saugleitungen und Ventile durchspülen. Bediener
Dosierpumpe saugt Luft An	schluss Saugventil oder Druckventil un-dicht.	Ventile und Saugleitungen auf Dichtheit prü-fen.	Bediener
	Pumpenkopf nicht angezogen. Pumpenkopfschrauben anziehen. Bediener
Pumpen der Dosierpumpe undicht	Pumpenkopf nicht angezogen. Membranfeder gebrochen.	Pumpenkopfschrauben anziehen. Membrane austauschen.	Bediener
Dosierpumpe arbeitet nicht, Kontrolllampe leuch-tet nicht.	Keine Stromversorgung Spannungsversorgung prüfen und sicherstel-len.		Bediener
	Sicherung defekt. Sicherung auswechseln.	Bediener
	Platine defekt.	Platine austauschen.	Elektro-fachkraft
Sprühbild der Düsen unregelmäßig	Düsen verstopft.	Düsen reinigen.	Bediener

Technische Daten

Anlagenabmessungen
		RBS 6012	RBS 6013	RBS 6014
Anlagenhöhe	mm	3180	4090	4370
Waschhöhe	mm	3645	3925	4205
Anlagenbreite	mm	1700
Gewicht	kg	234	237	240
Waschplatzbedarf	mm	Fahrzeuglänge +4000Fahrzeugbreite + 4000
Wasserfließdruck	MPa (bar)	0,3...0,6 (3...6)
Wasseranschluss	Zoll	3/4
Wasserverbrauch, ca.	l/min	80
Wassertemperatur max.	°C	30
Leistungsaufnahme	kW	1,1
Schutzart	IP54	IP45
Umgebungstemperatur	°C	+3...+50
Luftfeuchtigkeit, max.	%	70
Schalldruckpegel L_pA	dB(A)	65
Unsicherheit K_pA	dB(A)	4
Schwingungsgesamtwert Arme	m/s2	<2,5
Unsicherheit K	m/s2	0,1

Lieferumfang

	Inhalt Maße Gewicht
lose Anlage RBS 4500mm x 1700 mm x 1100 mm 250 kg
Karton Anlagenzubehör 400 mm x 350 mm x 350 mm 5 kg

Anlagenvarianten

Anlage mit Dosier-pumpe 0...5 l/h(0...80ml/min)	ca. 100 % ent-spricht 80 ml/min
Anlage mit Dosier-pumpe 0...15 l/h(0...250 ml/min)	32...64 % ent-spricht 80...160ml/min

Anbausätze

Anbausatz Dosierpumpe

Bestellnummer 3.637-162.0

Vorlagenbehälter

500 l, Bestellnummer 3.070-010.0

1000 I, Bestellnummer 3.070-011.0

Schwimmerventil

Bestellnummer 6.412-765.0

Druckerhöhungsanlage

Bestellnummer 6.473-165.0

Anbausatz Rohrtrenner

Bestellnummer 2.637-650.0

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Waschanlage

Typ: 1.826-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

Angewandte harmonisierte Normen

EN 60204-1

EN 61000-6-3: 2007 + A1:2011

EN 61000-6-2: 2005

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

• Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.
  – Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung.
  – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Contents

Environmental protection .. EN .. 1

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Technische gegevens ..... NL .. 8

Accessoires .... NL .. 9

Wie mag storingen oplossen?

Exploitant

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
