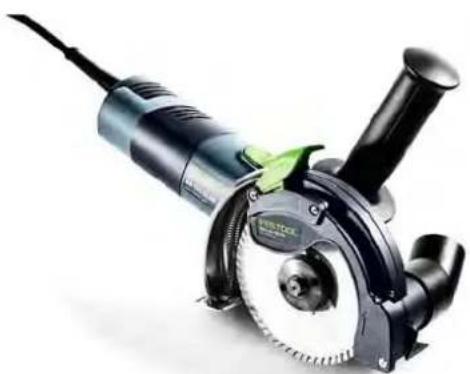

Produkttyp	Diamanttrennsäge
Marke	Festool
Modell	DSC-AG 125 FH
Werkzeugdurchmesser	125 mm
Schnitttiefe	27 mm
Gewicht (Winkelschleifer)	2,3 kg
Gewicht (Absaughaube)	0,6 kg
Stromversorgung	220-240 V~, 50/60 Hz
Leistungsaufnahme	1400 W
Leerlaufdrehzahl	3500 - 11000 min-1
Max. Umfangsgeschwindigkeit	80 m/s
Spindelgewinde	M14
Absauganschluss	27/36 mm
Schutzklasse	II
Elektronikfunktionen	Sanftanlauf, Drehzahlregelung, Rückschlagschutz, Vibrationsschutz (VIBRASTOP), Konstante Drehzahl, Wiederanlaufschutz, Thermischer Überlastschutz
Sicherheit	Absaughaube, Schwenkhaube mit Rückschlagsperre, Zusatzhandgriff, Spindelarretierung, Sicherheitsschalter
Schalldruckpegel	LPA = 90 dB(A)
Schallleistungspegel	LWA = 101 dB(A)
Vibrationsemission (Trennen)	ah = 4,0 m/s2, K = 1,5 m/s2
Wartung	Regelmäßige Reinigung der Lüftungsschlitze; Kohlebürstenverschleiß automatische Abschaltung; Reparatur durch Festool autorisierte Werkstatt
Ersatzteile	Nur originale Festool Ersatzteile
Bestimmungsgemäße Verwendung	Nuten und Trennen von Beton, Stein, Fliesen ohne Wasser

Häufig gestellte Fragen - DSCAG 125 FH FESTOOL

Wie wechsele ich die Diamanttrennscheibe?

Netzstecker ziehen. Flansch und Sicherungsmutter reinigen. Flansch auf die Spindel setzen, dann die Scheibe unter Beachtung der Drehrichtung auflegen. Mutter mit dem Schlüssel festziehen, dabei Spindel arretieren. Mit einem Drehmoment von mindestens 20 Nm anziehen. Keine Schnellspannmutter verwenden.

Was ist die maximale Schnitttiefe?

Die maximale Schnitttiefe beträgt 27 mm mit montierter Absaughaube.

Kann ich diese Trennsäge für Metall verwenden?

Nein, die DSC-AG 125 FH ist ausschließlich für mineralische Materialien wie Beton, Stein und Fliesen ausgelegt. Keine metallischen Gegenstände, Nägel oder Schrauben trennen.

Wie stelle ich die Drehzahl ein?

Verwenden Sie das Drehzahlregelrad [1-10] am Winkelschleifer. Sie können die Drehzahl stufenlos zwischen 3500 und 11000 min^-1 einstellen, um sie an das Material anzupassen.

Welchen Staubsauger soll ich verwenden?

Schließen Sie einen Festool-Staubsauger der Klasse M oder H mit einem Luftdurchsatz von mindestens 3900 l/min und einem Unterdruck von 24000 Pa an. Verwenden Sie antistatische Schläuche, um Entladungen zu vermeiden.

Wie führe ich einen Randschnitt nahe einer Wand durch?

Entfernen Sie den Zusatzhandgriff. Halten Sie das Werkzeug mit der rechten Hand. Kurz vor der Wand entriegeln Sie mit der linken Hand den Rückschlagsperrhebel der Absaughaube, um die Haube zu schwenken und möglichst wandnah zu schneiden. Nach dem Schnitt bringen Sie die Haube wieder in die Ausgangsposition.

Welche Schutzausrüstung ist vorgeschrieben?

Tragen Sie Schutzbrille, Gehörschutz, Staubmaske (Klasse P2), Schutzhandschuhe, Sicherheitsschuhe und eng anliegende Kleidung. Arbeiten Sie immer mit Absaugung.

Was tun bei Motorüberhitzung?

Der thermische Überlastschutz reduziert automatisch die Drehzahl zum Abkühlen. Lassen Sie die Maschine 10 bis 20 Sekunden im Leerlauf laufen. Nach dem Abkühlen erreicht sie wieder ihre volle Leistung.

Wie reinige und warte ich die Trennsäge?

Ziehen Sie vor jeder Wartung den Netzstecker. Reinigen Sie regelmäßig die Lüftungsschlitze. Wenn die Schwenkhaube nicht automatisch zurückkehrt, betätigen Sie sie mehrmals. Interne Reparaturen dürfen nur von einer autorisierten Festool-Werkstatt durchgeführt werden.

Wo finde ich Ersatzteile und Zubehör?

Verwenden Sie ausschließlich Original-Festool-Ersatzteile. Konsultieren Sie den Festool-Katalog oder die Website www.festool.de für die Referenzen. Reparaturen müssen von einem autorisierten Kundendienst durchgeführt werden.

BEDIENUNGSANLEITUNG DSCAG 125 FH FESTOOL

Tel.: [phone]

Telefax: +49 (0)7024/804-20608

www.festool.com

D	Originalbetriebsanleitung - Dia-Trennsystem 7
GB	Original operating manual - Dia cutting system 16
F	Notice d’utilisation d’origine - Système de tronçonnage diamant 24
E	Manual de instrucciones original - Sistema de tronzado Dia 33
I	Istruzioni per l’uso originali - Sistema di taglio al diamante 42
NL	Originele gebruiksaanwijzing - Dia-doorslijpsysteem 51
S	Originalbruksanvisning - Dia-kapsystem 59
FIN	Alkuperäiset käyttöohjeet - Dia-katkaisujärjestelmä 67
DK	Original brugsanvisning - Dia-skæresystem 75
N	Originalbruksanvisning - Dia-kappesystem 83
P	Manual de instruções original - Sistema de corte Dia 91
RUS	Оригинал Руководства по эксплуатации - Алмазная отрезная система 100
CZ	Originál návodu k obsluze - Diamantový dělicí systém 110
PL	Oryginalna instrukcja eksploatacji - Diamentowy system cięcia 118

DSC-AG 125 FH

(Basis für DSC-AG 125 FH)

EG-Konformitätserklärung. Wir erklären in alleiniger Verantwortung, dass dieses Produkt allen ein-schlägigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:
GB EC-Declaration of Conformity. We declare under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:
CE-Déclaration de conformité communautaire. Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants:
E CE-Declaración de conformidad. Declaramos bajo nuestra exclusiva responsabilidad que este producto corresponde a las siguientes normas o documentos normalizados:
CE-Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:
NL EG-conformiteitsverklaring. Wij verklaren op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documenten:
s EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:
FIN EY-standardinmukaisuusvakuutus. Va-kuutamme yksinvastuullisina, etta tuote on seu-raavien standardien ja normatiivisten ohjeiden mukainen:
DK EF-konformitetserklæring Vi erklærer at have alene ansvaret for, at dette produkt er i overensstemmelse med de følgende normer eller normative dokumenter:

N CE-Konformitetserklæring Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende normer eller normative dokumenter:
CE-Declaração de conformidade: Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:
RUS Декларация соответствия EC: Мы

* im defi nierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999 in the specifi ed serial number range (S-Nr.) from 40000000 - 49999999 dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

Originalbetriebsanleitung

1	S	y	m	b	o
Symbol Bedeutung
	!	Warnung vor allgemeiner Gefahr
		Warnung vor Stromschlag
		Betriebsanleitung, Sicherheitshinweise lesen!
		Gehörschutz tragen!
		Schutzhandschuhe tragen!
		Atemschutz tragen!
		Schutzbrille tragen!
		Festes Schuhwerk tragen!
		Netzstecker ziehen!
		Nicht in den Hausmüll geben.
		Tipp, Hinweis
		Handlungsanweisung
		Schutzklasse II
		Trennscheibe nur verpackt in Systainer legen!

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise

Gemeinsame Sicherheitshinweise zum Schleifen, Trennschleifen und Schleifen mit der Drahtbürste:

a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie folgende Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
b. Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
c. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
e. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f. Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passe. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
g. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterung und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Ein-

satzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

h. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
i. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können weg fliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k. Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
l. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Ein-

satzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

n. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o. Verwenden Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken können diese Materialien entzünden.
p. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen

Rückschlag und entsprechende Sicherheitshinweise:

Rückschlag ist eine plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibebewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzhandgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerk-

zeug kann sich beim Rückschlag über Ihre Hand bewegen.

c. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d. Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Zusätzliche Sicherheitshinweise zum Schleifen und Trennschleifen

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnte, zu schützen.
d. Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe be-

stimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
f. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Zusätzliche Sicherheitshinweise zum Trenn- schleifen

Weitere besondere Sicherheitshinweise zum Trennschleifen:

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss

D DSC-AG 125 FH

auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.

f. Seien Sie besonders vorsichtig bei „Taschen-schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten:

a. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder Haut dringen.
b. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Weitere Sicherheitshinweise

• Das Elektrowerkzeug ist nicht zugelassen für den Betrieb in feuchter und nasser Umgebung, bei Regen, Nebel und Schnee und in explosionsgefährdeter Umgebung.
• Verwenden Sie für den Außenbereich nur dafür zugelassene Verlängerungskabel und Kabelverbindungen.
• Tragen Sie das Elektrowerkzeug nicht am Kabel.
• Stecken Sie den Stecker des Anschlusskabels nur dann in die Steckdose, wenn das Elektrowerkzeug in abgeschaltetem Zustand ist.
• Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie die Trennscheibe auswechseln oder sonstige Einstellungen am Elektrowerkzeug vornehmen.
• Führen Sie das Elektrowerkzeug nur im eingeschalteten (laufenden) Zustand ins Material.
• Aus Sicherheitsgründen muss das Werkstück in einem Schraubstock oder einer sonstigen Spannvorrichtung eingespannt werden. Ein eingespanntes Werkstück macht beide Hände zur Bedienung des Elektrowerkzeugs frei.
• Das Trennschleifen/Trennen von Stein oder Mauerwerk ist nur zulässig unter Verwendung eines Führungsschlittens.

• Arbeiten Sie nicht auf Leitern.

• Personen unter 16 Jahren ist das Arbeiten mit dem Elektrowerkzeug untersagt.

• Keine Schnellspannmuttern zum Einspannen der Trennscheibe verwenden.
• Achten Sie bei der Installation darauf, dass die durch Pfeile auf dem Etikett und/oder auf dem Diamantwerkzeug gekennzeichnete Drehrichtung mit der Drehrichtung des verwendeten Elektrowerkzeugs übereinstimmen muss.

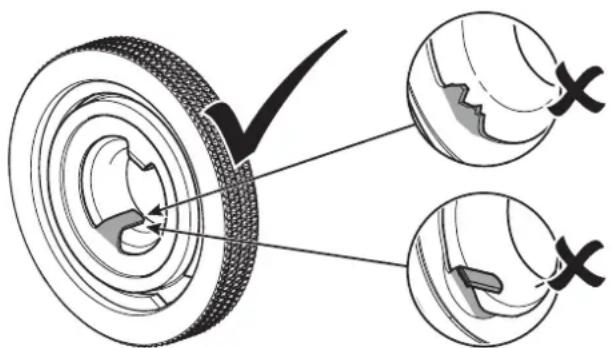

• Der Flansch und die Sicherheitsspannmutter müssen fest, mit Mindestanzugsmoment 20 Nm, angezogen werden.
• Verwenden Sie für das zu bearbeitende Material geeignete Werkzeuge mit entsprechender Spezifikation – siehe Informationen auf der Diamantscheibe und der Verpackung.
• Vermeiden Sie mechanische Beschädigungen des Diamantwerkzeugs, egal ob durch Krafteinwirkung, Schläge oder Wärme verursacht.
• Führen Sie die Diamantscheibe vertikal in den Schnitt.
• Arbeiten Sie stets mit einer schwingenden Trennbewegung, damit sich die Scheibe kühlen kann und eine Überlastung der Diamantscheibe vermieden wird.
• Legen Sie nach mehreren Trennschnitten oder einem intensiven Trennen eine Abkühlpause ein, um die Überhitzung des Diamantwerkzeugs zu vermeiden.
• Verwenden Sie die Diamanttrennscheibe nicht zum Schleifen. Üben Sie keinen Seitendruck auf die Diamanttrennscheibe aus.
• Diamantwerkzeuge sind selbstschärfend. Eine verminderte Trennleistung und ein rundförmiger feuriger Rand weisen auf ein stumpfes Diamantwerkzeug hin. Durch kurze Trennschnitte in ein abrasives Material (Kalksandstein, Asphalt oder Gasbeton) kann das Werkzeug geschärft werden. Sporadische Funken kommen beim Steintrennen typisch vor, sie sind daher nicht kritisch.
• Das Elektrowerkzeug nur mit montierter Absaughaube und Zusatzhandgriff betreiben, falls nicht anders angegeben.
• Trennen Sie nicht über Metallgegenstände, Nägel oder Schrauben.

- Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Mate-

rialien und beim Werkzeugwechsel, festes Schuhwerk.

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischen Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
• Beim Arbeiten können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten, ...). Asbesthaltige Materialien dürfen nur von sachkundigen Personen bearbeitet werden. Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften.

Tragen Sie zum Schutz Ihrer Gesundheit eine P2-Atemschutzmaske und verwenden Sie eine geeignete Absaugeinrichtung.

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schalldruckpegel L _PA = 90 dB(A)

Schallleistungspegel L _WA = 101 dB(A)

Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall

Schädigung des Gehörs

▶ Benutzen Sie einen Gehörschutz!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert (3-achsig)

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäße Verwendung

Das Dia-Trennsystem, bestehend aus Winkelschleifer und Absaughaube, ist bestimmt zum Nuten und Trennen von Beton- oder Steinwerkstoffen und Fliesen ohne Wasser.

Die Absaughaube darf nur mit original Festool oder Protocol Winkelscheifern D 125 betrieben werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Dia-Trennsystem DSC-AG 125 FH

Absaughaube DCC-AG 125 FH

Werkzeug-∅ 125 mm
Scheibendicke max. 6,5 mm
Trenntiefe	27 mm
Absaugschlauch-∅	27/36 mm
Gewicht	0,6 kg

Winkelschleifer	AG 125-14 DE
Netzspannung	220 - 240 V ~
Netzfrequenz	50/60 Hz
Leistungsaufnahme	1400 W
Drehzahl (Leerlauf)	3500 - 11000 min ^-1
Umfangsgeschwindigkeit	80 m/s
Schleifspindelgewinde	M 14
Gewicht	2,3 kg
Schutzklasse	☐/II

5 Geräteelemente

[1-1] Winkelschleifer
[1-2] Ein-/Ausschalter
[1-3] Rückziehhebel
[1-4] Zusatzhandgriff
[1-5] Pendelhaube

D DSC-AG 125 FH

[1-6] Schnittanzeiger
[1-7] Absaughaube
[1-8] Führungstisch
[1-9] Gewinde für Zusatzhandgriff
[1-10] Drehzahlregelung
[1-11] Netzanschlussleitung
[1-12] Spindelarretierung
[1-13] Getriebegehäuse
[1-14] Absaugstutzen
[1-15] Isolierte Griffflächen (grau schattierter Bereich)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Einstellungen

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

6.1 Zusatzhandgriff

Immer Zusatzhandgriff verwenden, um eine sichere und ermüdungsarme Arbeitshaltung zu gewährleisten, falls nicht anders angegeben.

Mit Hilfe der speziellen Konstruktion „VIBRASTOP“ werden die Schwingungen durch den Zusatzhandgriff [1-4] reduziert.

▶ Zusatzhandgriff [1-4] am Gewinde [1-9] eindrehen.

6.2 Elektronik

Sanftanlauf

Der elektronisch gesteuerte Sanftanlauf verhindert Rückschläge. Durch den beschränkten Anlaufstrom genügt eine Sicherung mit 16A.

Drehzahlregelung

Die Drehzahl lässt sich mit dem Stellrad [1-10] stufenlos im Drehzahlbereich (siehe Technische Daten) einstellen. Dadurch können Sie die Geschwindigkeit dem jeweiligen Material optimal anpassen. Beachten Sie hierzu auch Angaben auf den Einsatzwerkzeugen.

Rückschlagschutz

Bei plötzlicher Drehzahlabsenkung, z.B. durch Blockierung im Trennschnitt, wird die Stromzufuhr in den Motor unterbrochen. Nach der Wiederinbetriebnahme muss die Maschine zuerst ausgeschaltet und dann wieder eingeschaltet werden.

Wiederanlaufschutz

Der eingebaute Wiederanlaufschutz verhindert, dass die Maschine im Dauerbetriebszustand nach einer Spannungsunterbrechung wieder selbständig anläuft. Die Maschine muss in diesem Fall zuerst aus- und danach wieder eingeschaltet werden.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird auch bei Belastung eine gleichbleibende Schnittgeschwindigkeit erreicht.

Überlastungsschutz abhängig von der Temperatur

Zum Überhitzungsschutz schaltet die Sicherheits-elektronik beim Erreichen der kritischen Temperatur in die Betriebsart Kühlung um. Der Motor läuft weiter und die konstante Drehzahl wird deaktiviert. Nach einer Abkühlphase von ca. 10-20 Sek. ist die Maschine wieder betriebsbereit und voll belastbar.

6.3 Absaugung

WARNUNG

Gesundheitsgefährdung durch Stäube

▶ Arbeiten Sie nie ohne Absaugung.
▶ Beachten Sie stets die nationalen Bestimmungen.

Um eine funktionsfähige Absaugung sicherzustellen, ein Festool-Absaugmobil der Klasse M oder H und mit Mindestabsaugleistung 3900 l/min und Unterdruck 24000 Pa, an den Absaugstutzen [1-14] anschließen.

Hinweis: Arbeiten Sie immer mit angeschlossener Absaugung. Verwenden Sie ausschließlich Staubsauger mit antistatischer Ausführung um statische Entladungen zu vermeiden.

7 Absaughaube montieren

WARNUNG! Winkelschleifer nie ohne Absaughaube verwenden!

Bei Kauf der Absaughaube als Zubehör müssen Sie diese, wie nachfolgend beschrieben, an den Winkelschleifer AG 125 oder AGP 125 montieren:

▶ Trennscheibe demontieren, siehe Kapitel 8.

▶ Spannhals des Winkelschleifers [2-1] in die Schelle einsetzen. Dabei die Führungsnasen[2-2] in die Nuten am Spannhals des Winkelschleifers einführen [2].
Winkelschleifer entgegengesetzt dem Uhrzeigersinn bis zum Anschlag (ca. 10°) drehen [3], bis er am Anschlag [3-1] anliegt.
▶ Schelle mit der Schraube mit dem mitgelieferten Sechskantschlüssel [3-2] fest anschrauben. Auf eine richtige senkrechte Position des Lagerdeckels des Winkelschleifers in der Schelle achten.

Demontage in umgekehrter Reihenfolge.

8 Diamant-Trennscheibe wechseln

WARNUNG

Unfallgefahr, Verletzungsgefahr

Keine andere als die mitgelieferte Sicherheitsspannmutter verwenden. Keine Schnellspannmuttern verwenden!
▶ Nur vom Hersteller empfohlene Trennscheiben und Flansche, die im Lieferumfang des Schleifers enthalten sind, verwenden.

VORSICHT

Heißes und scharfes Werkzeug Verletzungsgefahr

▶ Keine stumpfen und defekten Einsatzwerkzeuge verwenden!
▶ Schutzhandschuhe tragen.

Nur unbeschädigte Sicherheitsspannmutter verwenden!

- Bindemittel-Trennscheiben dürfen nicht verwendet werden!

- Die zulässige Umfangsgeschwindigkeit der Scheiben muss 80 m/s betragen.

- Lassen Sie neue Trennscheiben etwa eine Minute ohne Belastung zur Probe laufen.

- Vibrierende Scheiben dürfen nicht verwendet werden.

– Schützen Sie die Scheiben vor Schlägen, Stößen und Fett.

- Wenn die Schleif- und Trennscheiben abgenutzt sind, wird empfohlen diese gegen neue auszutauschen. Dadurch bleibt die optimale Schleif- bzw. Trennleistung des Gerätes (Umfangsgeschwindigkeit der Schleif- und Trennscheiben) erhalten.

Flansch [4-4] und Sicherheitsspannmutter [4-2], sowie die Trennscheiben-Schnittflächen [4-3] reinigen.
Flansch [4-4] mit dem Absatz auf die Spindel des Winkelschleifers aufsetzen.
▶ Trennscheibe [4-3] aufsetzen.

Auf die vorgeschriebene Drehrichtung (Pfeil auf der Trennscheibe = Pfeil am Gerät) achten.

Der Flanschabsatz muss genau in die Scheibenöffnung passen.

▶ Sicherheitsspannmutter [4-2] auf der Trennscheibe aufsetzen, Spindelarretierung [1-12] drücken und Sicherheitsspannmutter mit dem Schlüssel [4-1] fest anziehen.

Vor dem Einschalten prüfen, ob sich die Trennscheibe und die Pendelhaube [1-5] frei bewegt.

Demontage in umgekehrter Reihenfolge.

9 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

▶ Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
In Nordamerika dürfen nur Festool-Maschinen mit der Spannungsangabe 120 V/60 Hz eingesetzt werden.

9.1 Ein-/Ausschalten

Einschalten

Ein-/Ausschalter [1-2] nach vorne schieben.

D DSC-AG 125 FH

▶ Dauerlauf: Bei gleichzeitigem Druck auf das vordere Schalterteil, wird der Ein-/Ausschalter arretiert.

Das Elektrowerkzeug läuft an.

Erst am Material ansetzen, wenn die Betriebsdrehzahl erreicht ist.

Ausschalten

Elektrowerkzeug vom zu bearbeitenden Material abheben.
Ein-/Ausschalter [1-2] loslassen.
▶ Bei Dauerlauf: Auf das hintere Teil des Ein-/Ausschalter [1-2] drücken.

WARNUNG

Rückschlag, wegfliegende Teile

Verletzungsgefahr

▶ Vor dem Ablegen warten, bis das rotierende Werkzeug vollständig zum Stillstand kommt.

9.2 Isolierte Griffflächen

Das Elektrowerkzeug muss mit zwei Händen an den isolierten Griffflächen [1-15] gehalten werden: eine Hand am Motorgehäuse hinter dem Schalter und eine Hand am Zusatzhandgriff [1-4].

Falls der Zusatzhandgriff bei randnahen Schnitten demontiert ist, muss die linke Hand das Elektrowerkzeug am Rückziehhebel [1-3] halten.

9.3 Randnahe Schnitte [5]

WARNUNG! Mit Ausnahme von randnahen Schnitten darf die Absaughaube nur mit der arretierten Pendelhaube und dem Zusatzhandgriff verwendet werden.

▶ Zusatzhandgriff abnehmen.
Überprüfen, ob sich die Pendelhaube mit dem Rückziehhebel frei bewegen lässt und automatisch in die Ausgangsposition zurückkehrt.
▶ Elektrowerkzeug mit der rechten Hand halten.
▶ Kurz vor der Wand den Rückziehhebel der Absaughaube mit der linken Hand entriegeln
Mit dem Rückziehhebel die Pendelhaube zurückziehen und gleichzeitig weiterschneiden um möglichst nahe an die Wand zu gelangen.

So wird die Maximalfunktion der Absaugung gewährleistet.

Nach dem Trennvorgang die Pendelhaube mit dem Rückziehhebel wieder in Ausgangsposition bringen.

9.4 Tischplatte

Die Tischplatte [6-1] reduziert das Risiko von Oberflächenbeschädigungen am Werkstück. Tischplatte auf die Vorderkante des Führungstischs der Absaughaube schieben und einrasten.

10 Zubehör

WARNUNG

Verletzungsgefahr

▶ Vor allen Arbeiten an der Maschine, z.B. Wechseln und Verstellen des Zubehörs, stets den Netzstecker aus der Steckdose ziehen!

Verwenden Sie nur Original Einsatzwerkzeuge und Zubehöre von Festool. Durch die Verwendung von minderwertigen Einsatzwerkzeugen und Fremd-Zubehör kann es zu erhöhter Verletzungsgefahr und erheblichen Unwuchten kommen, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß der Maschine erhöhen.

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com“.

11 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Eine regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.

- Die verpackte Maschine kann im trockenen Lager ohne Heizung gelagert werden, falls die Innentemperatur nicht unter -5 °C sinkt. Die

unverpackte Maschine darf nur in einem trockenen geschlossenen Raum aufbewahrt werden, wo die Temperatur nicht unter +5 °C sinkt und wo es zu keinen starken Temperaturschwankungen kommen kann.

• Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.
• Die Maschine schaltet sich automatisch ab, wenn die Kohlenbürsten verschlissen sind. Zur Wartung muss die Maschine in die Werkstatt geschickt werden.
• Falls die Pendelhaube [1-5] nicht automatisch in die Ausgangsposition zurückgeht, durch wiederholtes Öffnen und Schließen reinigen. Falls der Fehler nicht beseitigt werden kann, Maschine an Kundendienst übergeben.

- Regelmäßig den Stecker und das Kabel prüfen um eine Gefährdung zu vermeiden, und diese bei Beschädigung von einer autorisierten Kunden-dienst-Werkstätte erneuern lassen.

12 Umwelt

Elektrowerkzeuge nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umwelt- gerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACH: www.festool.com/reach

4 Technische gegevens

Dra ut nätkontakten!
