BEDIENUNGSANLEITUNG FN114509 Emerio

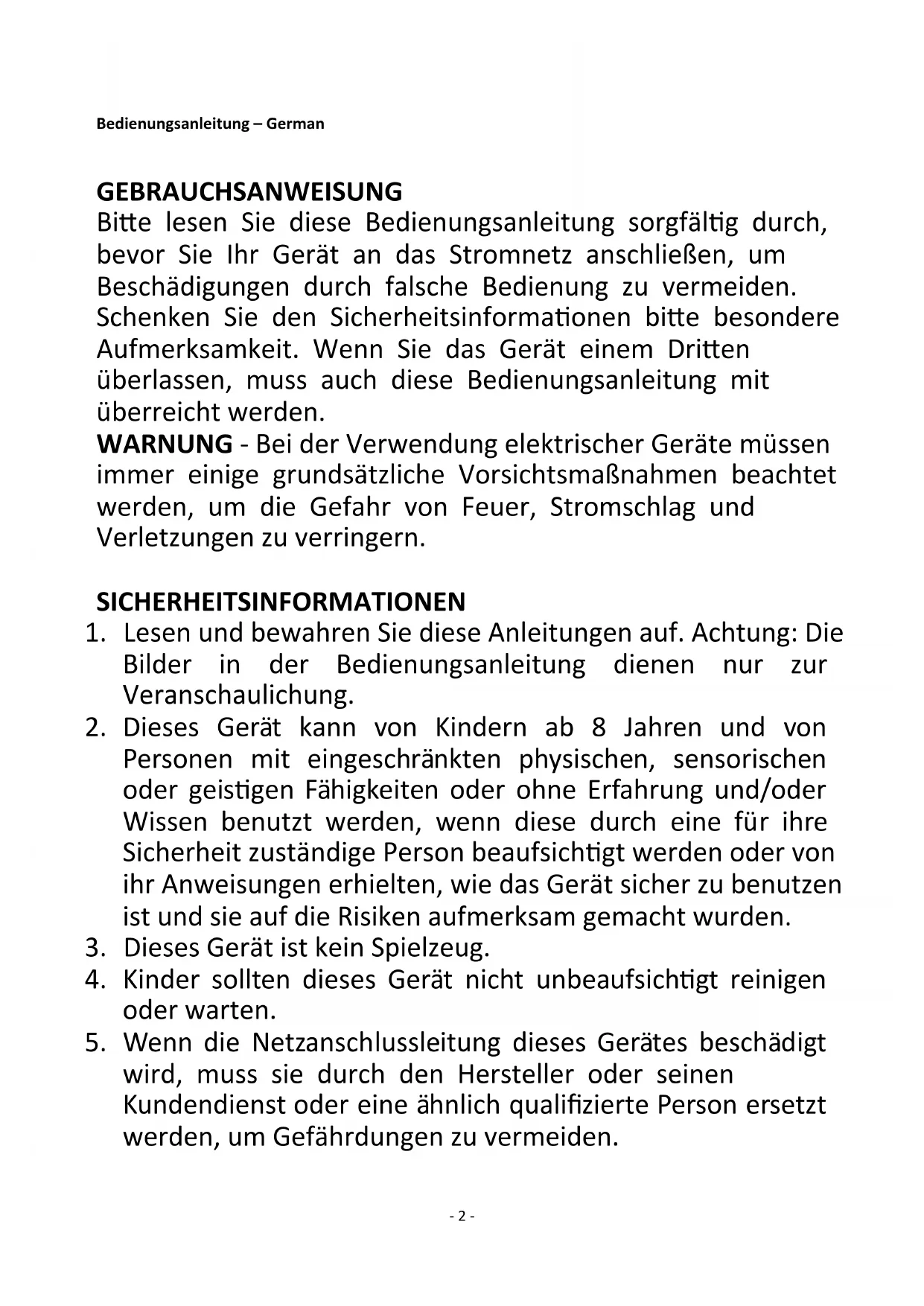

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die

Bilder in der Bedienungsanleitung dienen nur zur Veranschaulichung.

2. Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.

3. Dieses Gerät ist kein Spielzeug.

4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen

5. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.- 3 -

6. Dieses Gerät ist für den Gebrauch in Haushalten und

ähnlichen Anwendungsbereichen vorgesehen.

7. Falsche Bedienung und unsachgemäße Handhabung können

zu Störungen am Gerät und zu Verletzungen des Benutzers führen.

8. Es kann keine Haftung für mögliche Schäden übernommen

werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.

9. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser

oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

10. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der

Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Ü berprüfung und evtl. Reparatur in eine Fachwerkstatt.

11. Ziehen Sie niemals den Stecker des Netzkabels mit nassen

Händen oder durch Ziehen am Netzkabel aus der Steckdose.

12. Achten Sie darauf, dass das Netzkabel nicht über scharfe

Kanten hängt oder eingeklemmt wird.

13. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie

14. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten)

und offenen Flammen fern.

15. Bewahren Sie das Gerät und sein Netzkabel außerhalb des

Zugriffs von Kindern unter 8 Jahren auf.

16. Stellen Sie das Gerät auf einen geraden, trockenen und

hitzebeständigen Untergrund.

17. Lassen Sie das Gerät niemals unbeaufsichtigt, während es

sich im Betrieb befindet.

18. Lagern oder verwenden Sie das Gerät nicht im Freien.

19. Bewahren Sie das Gerät an einem trockenen Ort und

außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.- 4 -

20. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im Betrieb befindet.

21. Lassen Sie das Produkt niemals ohne das

Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.

22. Das Gerät muss vor dem Gebrauch komplett

zusammengebaut werden.

23. Achten Sie auf lange Haare! Diese können sich aufgrund der

Luftturbulenzen im Ventilator verfangen.

24. Richten Sie den Luftstrom nicht für längere Zeit auf Personen.

25. Vergewissern Sie sich, dass der Ventilator vom Stromnetz

getrennt ist, bevor Sie das Schutzgitter abnehmen!- 5 -

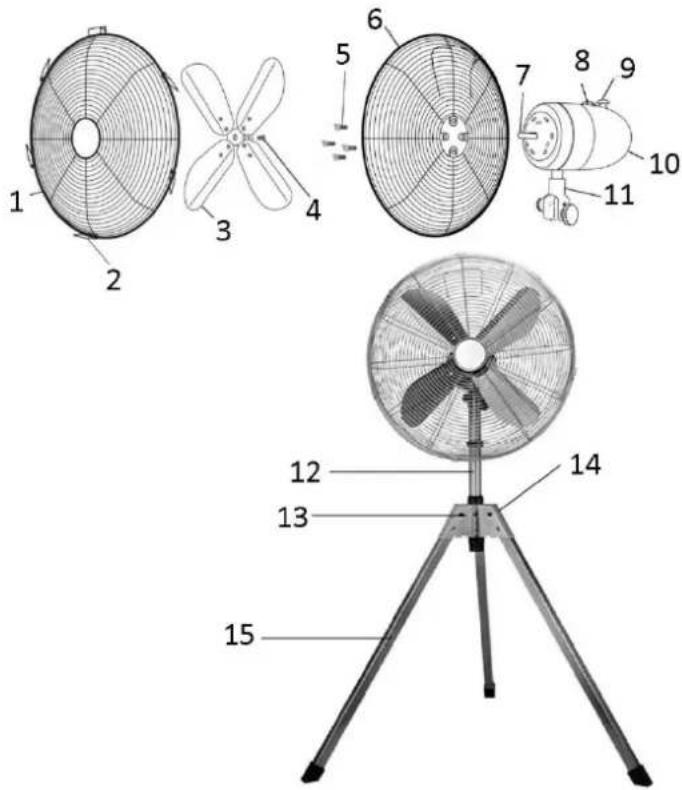

1. Frontschutzgitter

4. Flügelbefestigungsschraube

5. Befestigungsschraube für hinteres Schutzgitter

8. Geschwindigkeitsregler

14. Befestigungsknopf

MONTAGEANLEITUNG **Bitte gehen Sie bei der Montage entsprechend den folgenden Anweisungen vor.

1) Legen Sie zuerst die Dreifußnabe auf den Boden. (Abb. 1)

2) Entfernen Sie die drei Schrauben und Muttern. (Abb. 2)- 6 -

3) Nehmen Sie eines der Beine und schieben Sie es in die Dreifußnabe. Beachten Sie die Ausrichtung des

Beinendes. Die abgeschrägte Kante muss wie abgebildet oben liegen. (Abb. 3)

4) Richten Sie die Löcher aus und setzen Sie den Bolzen bis zum Anschlag ein. (Abb. 4)

5) Setzen Sie die Mutter auf das überstehende Ende der Schraube und ziehen Sie die Mutter mit einem

Schraubenschlüssel und einem Schraubenzieher fest. (Abb. 5)

6) Wiederholen Sie dies für die anderen beiden Beine.

7) Um die Beine zu öffnen, fassen Sie ein Bein, während Sie die Nabe festhalten, und schwenken Sie das Bein

aus, bis es einrastet. (Abb. 6)

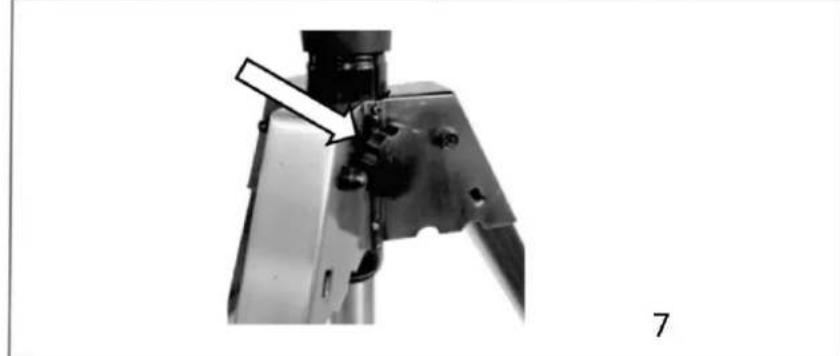

8) Stellen Sie das Teleskoprohr auf die gewünschte Höhe ein und ziehen Sie den Befestigungsknopf fest. (Abb.

ACHTUNG: Achten Sie darauf, dass Sie Ihre Hand oder andere Gegenstände nicht in den klappbaren Teilen einklemmen.

2. Motorgehäusemontage

1) Stellen Sie den Dreifuß auf den Boden.

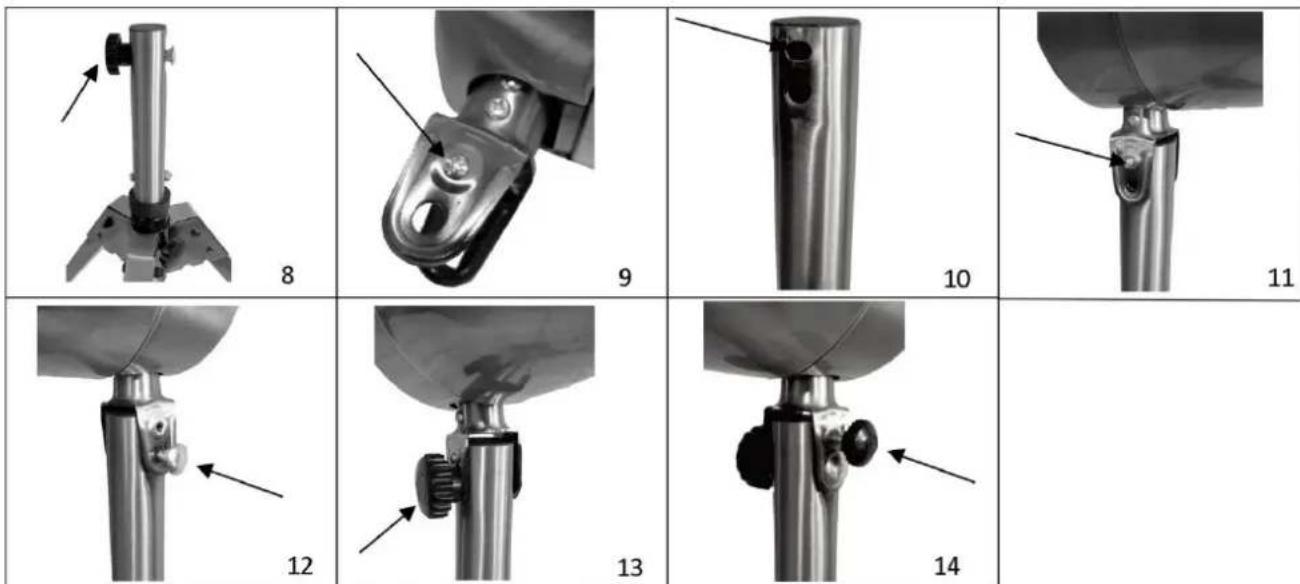

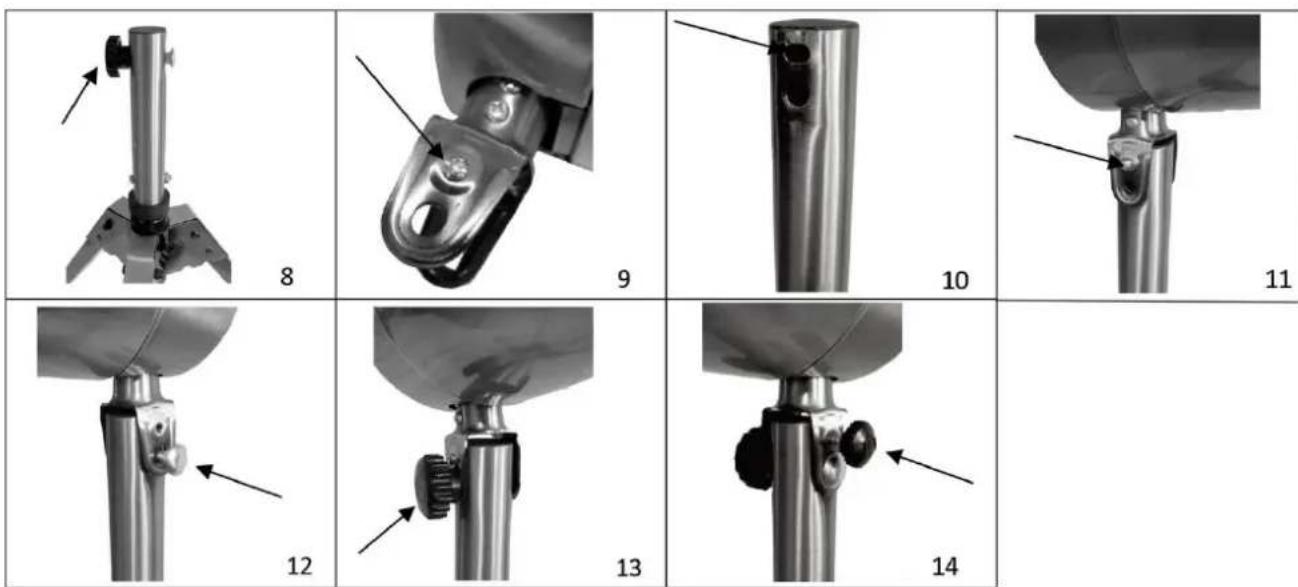

2) Entfernen Sie den großen schwarzen Knopf und die Befestigungsschraube von der Oberseite des

Teleskoprohrs. Lösen Sie den Knopf und ziehen Sie den Bolzen gerade heraus. (Abb. 8)

3) Lösen Sie die kleine Schraube von der Halterung am Motorgehäuse. (Abb. 9)

4) Suchen Sie das Loch im Teleskoprohr, das durch den Pfeil markiert ist. (Abb. 10)

5) Setzen Sie das Motorgehäuse auf das Teleskoprohr und achten Sie darauf, dass die kleine Schraube der

Motorhalterung mit der Bohrung im Rohr übereinstimmt. (Abb. 11)

6) Stecken Sie die Befestigungsschraube durch die Halterung und das Rohr. Hinweis: Der Vierkantschaft unter

dem Schraubenkopf muss mit dem quadratischen Loch in der Halterung übereinstimmen (Abb. 12).

7) Bringen Sie den großen schwarzen Knopf wieder an der Befestigungsschraube an. (Abb. 13)

8) Den kleinen schwarzen Knopf einschrauben, aber nicht festziehen. (Abb. 14)

9) Stellen Sie den Neigungswinkel des Ventilatorkopfes auf die gewünschte Position ein und ziehen Sie dann

sowohl den kleinen als auch den großen schwarzen Knopf fest.

3. Zusammenbau von Schutzvorrichtungen und Rotor

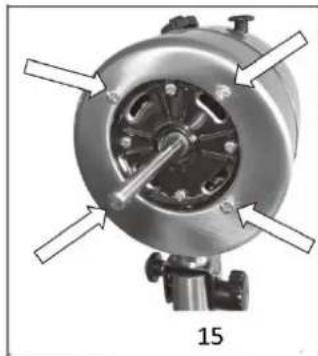

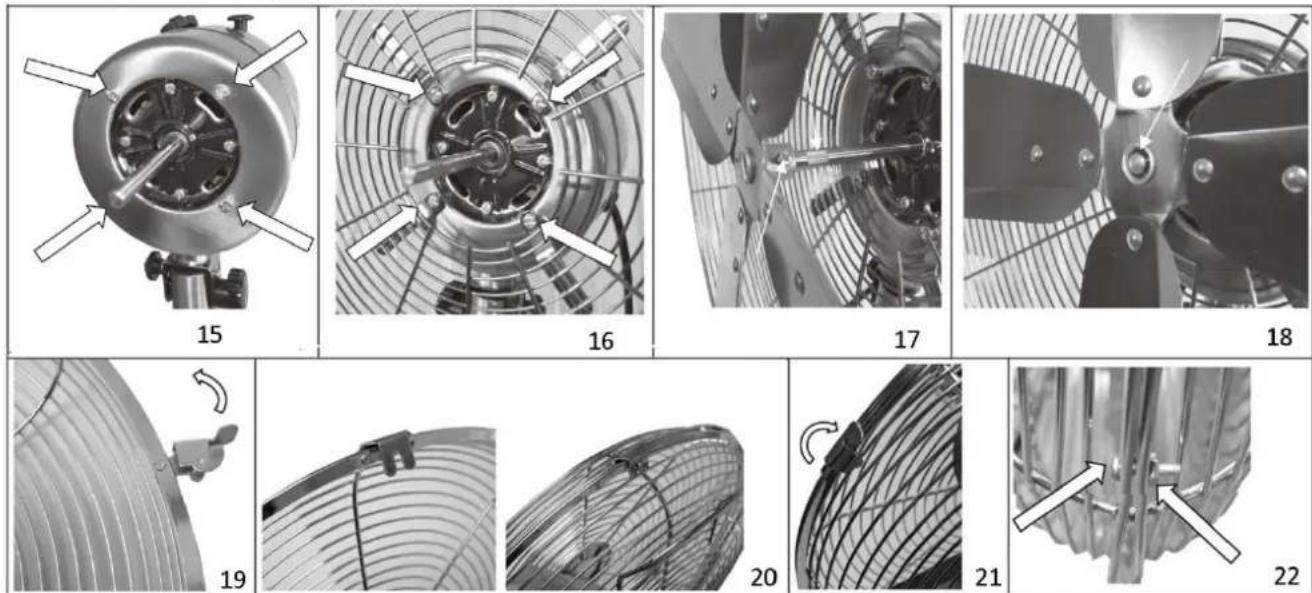

1) Zur Montage der Ventilatorschutzgitter und des Rotors müssen zuerst die 4 Befestigungsschrauben des

hinteren Schutzes vom Motor entfernt werden. (Abb. 15)- 7 -

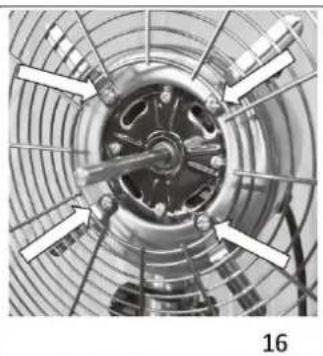

2) Bringen Sie das hintere Schutzgitter in seine Position (mit dem Griff auf der Rückseite des Schutzgitters

oben) und setzen Sie die 4 Schrauben wieder ein und ziehen Sie sie fest. (Abb. 16)

3) Entfernen Sie die Kunststoffschutzhülse von der Motorspindelwelle und entsorgen Sie sie.

4) Drehen Sie anschließend die Motorspindel, bis der Bereich mit der „flachen“ Fläche nach oben zeigt.

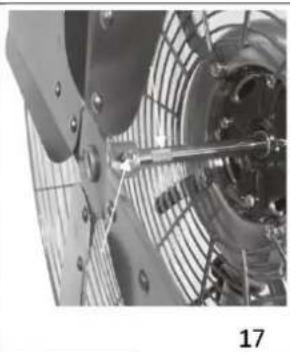

5) Schieben Sie den Rotor auf die Spindel und achten Sie darauf, dass die Schraube mit der „flachen“ Fläche

auf der Spindel ausgerichtet ist. (Abb. 17)

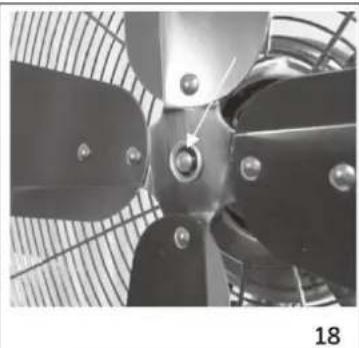

6) Drücken Sie so lange, bis das Spindelende bündig mit dem Ende der Ventilatorflügelbohrung abschließt, und

ziehen Sie dann die Schraube fest. (Abb. 18)

7) Ö ffnen Sie alle Verriegelungsclips an den Seiten des Frontschutzgitters. (Abb. 19)

8) Bringen Sie das Frontschutzgitter in seine Position, indem Sie die Aufnahmeplatte wie abgebildet über der

Oberseite des hinteren Schutzgitters ausrichten und nach unten drücken. (Abb. 20)

9) Sichern Sie die beiden Schutzgitter, indem Sie die Clips über dem Außenrand schließen. (Abb. 21)

10) Schrauben Sie dann mit der kleinen Mutter und Schraube die beiden Schutzgitter an der Unterseite

zusammen. (Abb. 22) BEDIENUNGSANLEITUNG

1. Stecken Sie das Netzteil in eine passende Steckdose.

2. Schalten Sie den Ventilator mithilfe des Stufenschalters am Motorgehäuse ein. „0“ = aus, „1“ = niedrige

Drehgeschwindigkeit, „2“ = mittlere Drehgeschwindigkeit, „3“ = hohe Drehgeschwindigkeit.

3. Neigungswinkel: Sie können den großen und den kleinen schwarzen Knopf an der Motorhalterung lösen, um

den Ventilator auf die gewünschte Höhe einzustellen. Arretieren Sie dann die Höhe, indem Sie die Knöpfe wieder festziehen.

4. Pendelbewegung: Um den Ventilatorkopf hin- und herschwenken zu lassen, drücken Sie den

Oszillationsknopf oben am Motor nach unten. Um die Pendelbewegung des Ventilatorkopfes zu stoppen, ziehen Sie den Oszillationsknopf heraus. REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum

Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen

bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.- 8 - TECHNISCHE DATEN Betriebsspannung: 220-240V ~ 50/60Hz Leistungsaufnahme: 60W Wiederverwertung – Europäischen Richtlinie 2012/19/EG Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.- 9 - ERP-Informationen (DEU) Lieferant: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany Erklärt für das im Folgenden beschriebene Produkt: Erforderliche Angaben Informationen zur Angabe des FN-114509.1 & FN-114509.2, auf das/die sich die Informationen beziehen: [Standventilator] Bezeichnung Symbol Wert Einheit Maximaler Volumenstrom

/min Ventilator-Leistungsaufnahme

/min)/W Leistungsaufnahme im Bereitschaftszustand

Ventilator-Schallleistungspegel

67,87 dB(A) Maximale Luftgeschwindigkeit

3,69 m/s Messnorm für die Ermittlung des Serviceverhältnisses IEC 60879: 1986 (corr. 1992) Kontaktadresse für weitere Informationen BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany
