BRUKSANVISNING FN114509 Emerio

3) Løsn den lille skrue på beslaget på motorhuset. (fig. 9)

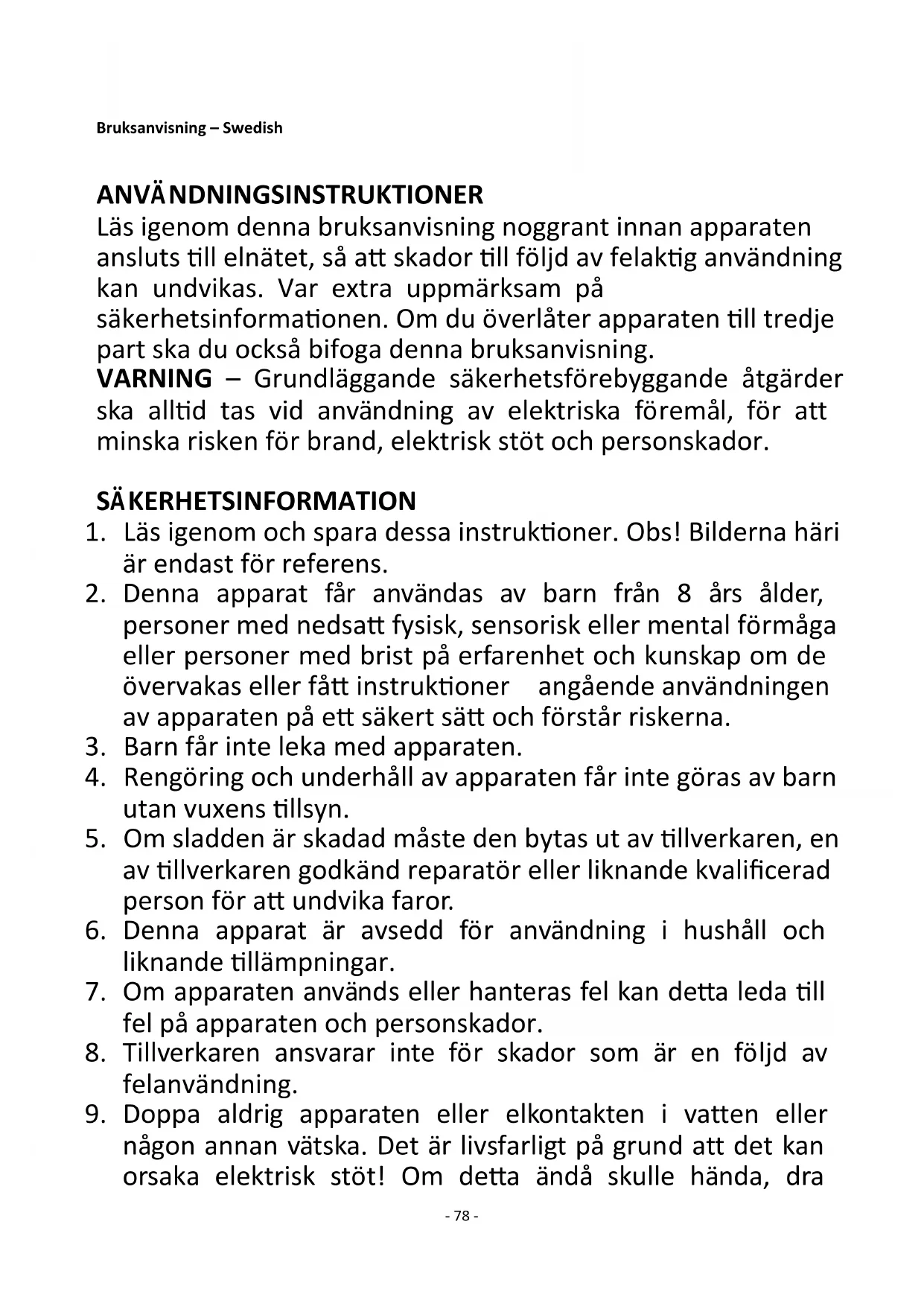

Informacije za kupce glede namestitve, uporabe in vzdrževanja izdelka ter podatke o odpadni električni in elektronski opremi najdete v priročniku z navodili, ki je priložen v pakiranju.- 78 - Bruksanvisning – Swedish ANVÄNDNINGSINSTRUKTIONER Läs igenom denna bruksanvisning noggrant innan apparaten ansluts till elnätet, så att skador till följd av felaktig användning kan undvikas. Var extra uppmärksam på säkerhetsinformationen. Om du överlåter apparaten till tredje part ska du också bifoga denna bruksanvisning. VARNING – Grundläggande säkerhetsförebyggande åtgärder ska alltid tas vid användning av elektriska föremål, för att minska risken för brand, elektrisk stöt och personskador. SÄKERHETSINFORMATION

1. Läs igenom och spara dessa instruktioner. Obs! Bilderna häri

är endast för referens.

2. Denna apparat får användas av barn från 8 års ålder,

personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.

3. Barn får inte leka med apparaten.

4. Rengöring och underhåll av apparaten får inte göras av barn

utan vuxens tillsyn.

5. Om sladden är skadad måste den bytas ut av tillverkaren, en

av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.

6. Denna apparat är avsedd för användning i hushåll och

liknande tillämpningar.

7. Om apparaten används eller hanteras fel kan detta leda till

fel på apparaten och personskador.

8. Tillverkaren ansvarar inte för skador som är en följd av

9. Doppa aldrig apparaten eller elkontakten i vatten eller

någon annan vätska. Det är livsfarligt på grund att det kan orsaka elektrisk stöt! Om detta ändå skulle hända, dra- 79 - genast ut stickkontakten ur vägguttaget och låt en fackman undersöka enheten innan den används igen.

10. Använd inte apparaten om sladden eller uttaget visar tecken

på skada, om apparaten har fallit i golvet eller har skadats på annat sätt. I sådana fall ska apparaten, om nödvändigt, lämnas in hos en specialist för undersökning och reparation.

11. Dra aldrig ut kontakten ur eluttaget genom att dra i sladden

och använd aldrig fuktiga händer.

12. Kontrollera att sladden inte hänger ut över vassa kanter och

låt den inte fastna i något.

13. Håll produkten borta från fukt och skydda den mot

14. Håll produkten borta från varma föremål (exempelvis varma

spisplattor) och öppna lågor.

15. Apparaten och dess sladd bör hållas utom räckhåll för barm

16. Placera apparaten på en plan, torr och värmeresistent yta.

17. Lämna aldrig produkten oövervakad under användning.

18. Förvara eller använd aldrig produkten utomhus.

19. Förvara produkten på en torr plats utom räckhåll för barn (i

20. Stick aldrig in fingrar eller något annat föremål genom gallret

(fläktskyddet) när fläkten roterar.

21. Använd aldrig produkten utan fläktskydden på plats

eftersom det kan resultera i allvarliga personskador.

22. Apparaten måste monteras fullständigt före användning.

23. Se upp om du har långt hår! Det kan fastna i fläkten på grund

24. Rikta inte luftflödet mot personer under en längre tid.

25. Kontrollera att fläktens strömbrytare är avstängd innan du

tar bort skyddet.- 80 -

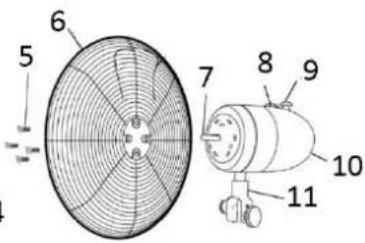

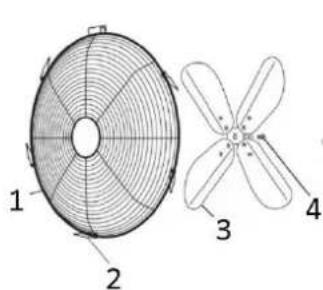

4. Fästskruv för fläktblad

5. Fästskruv för bakre skydd

8. Hastighetsreglage

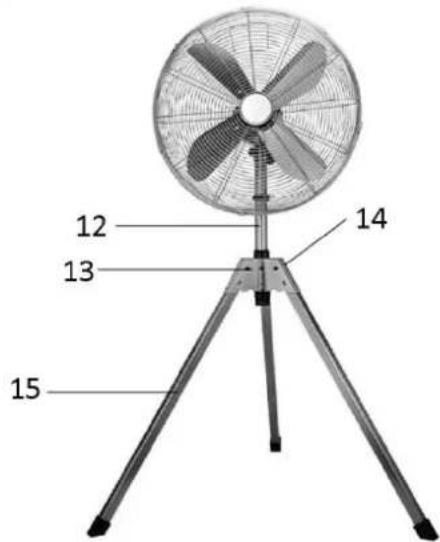

12. Stång för höjdjustering

MONTERINGSANVISNINGAR ** Montera korrekt genom att följa anvisningarna.

1. Montering av tripod-ben

1) Lägg först ut tripod-hubben på golvet (bild 1).

2) Ta bort de tre muttrarna och bultarna (bild 2).

3) Skjut in ett av benen i tripod-hubben. Observera riktningen för slutet av benet. Den avfasade kanten måste

vara riktad uppåt (bild 3).

4) Rikta in hålen och skjut in bulten hela vägen (bild 4).- 81 -

5) Montera mutterna på den utskjutande bulten och dra åt den med en skiftnyckel och en skruvmejsel (bild 5).

6) Upprepa denna procedur för de två andra benen.

7) För att öppna benen, ta tag i ett ben med ett ordentligt tag om hubben och sväng sedan ut benet tills det

låses på plats (bild 6).

8) Justera stången för höjdjustering till önskad höjd och dra åt fästvredet (bild 7).

VARNING! Var försiktigt så att du inte klämmer handen eller något annat objekt i gångjärnen.

2. Montering av motorhölje

1) Ställ tripoden på golvet.

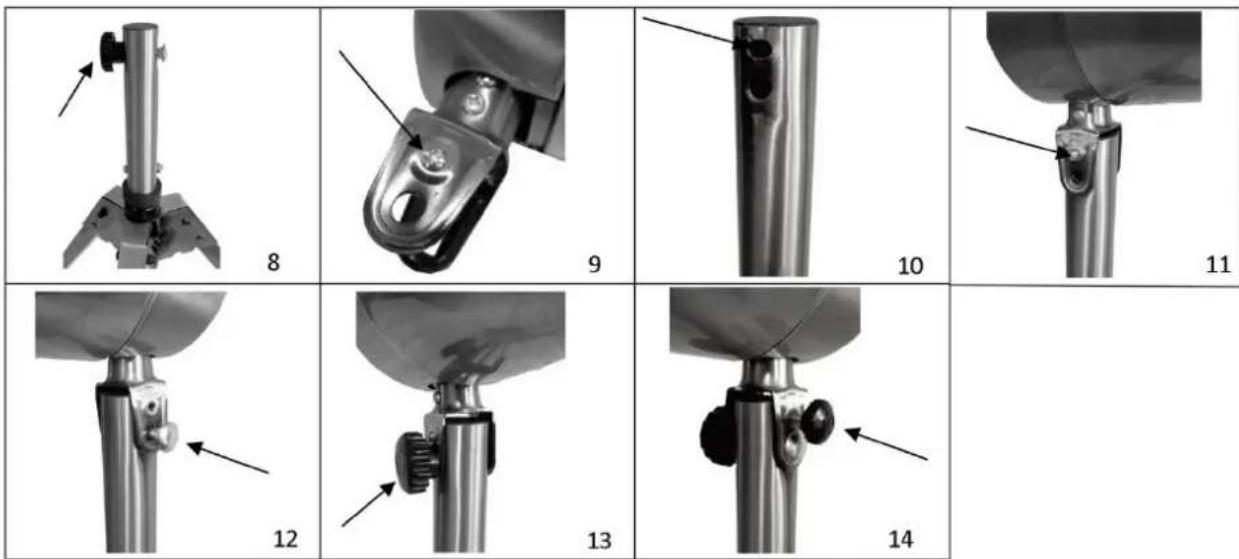

2) Ta bort det stora svarta vredet och monteringsbulten från justeringsstångens övre del. Skruva upp vredet

och dra ut bulten rakt (bild 8).

3) Lossa den lilla skruven från fästet på motorhöljet (bild 9).

4) Leta upp hålet på justeringsstången som indikeras med en pil (bild 10).

5) Placera motorhöljet ovanpå justeringsstången och säkerställ att motorfästet är i linje med hålet på stången,

dra sedan åt skruven hela vägen in (bild 11).

6) För in monteringsbulten genom fästet och stången. Obs! Den fyrkantiga delen under bulthuvudet måste

vara i linje med det fyrkantiga hålet på fästet (bild 12).

7) Montera tillbaka det stora svarta vredet till monteringsbulten (bild 13).

8) Skruva in det lilla, svarta vredet men dra inte åt det (bild 14).

9) Justera fläkthuvudets lutningsvinkel till önskat läge och dra sedan åt både det lilla och stora starta vredet

3. Montering av fläktskydd och fläktblad

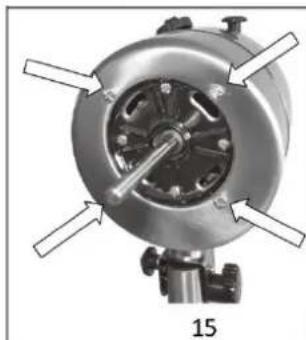

1) För att montera fläktskydd och fläktblad, ta först bort det bakre skyddets fyra fästskruvar från motorn (bild

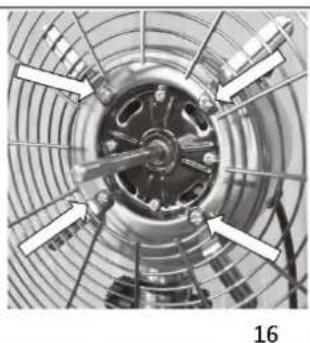

2) Placera det bakre skyddet i läge (med handtaget på det bakre skyddet uppåt) och skruva tillbaka och dra åt

de fyra skruvarna (bild 16).

3) Ta bort skyddsplasten från motoraxen och släng det.

4) Vrid sedan motoraxeln tills området med den "platta" ytan är riktad uppåt.

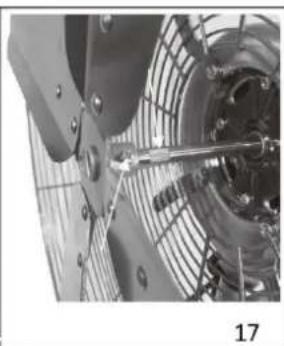

5) Skjut på fläktbladet till axeln och säkerställ att skruven är i linje med den "platta" ytan på axeln (bild 17).

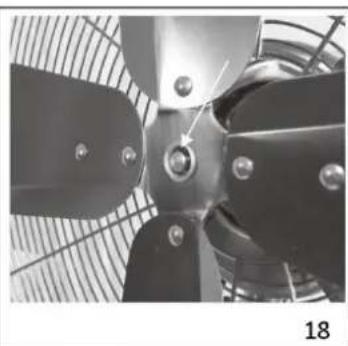

6) Tryck tills axelns ände är i jämnhöjd med fläktbladets ände, dra sedan åt skruven (bild 18).- 82 -

7) Ö ppna alla låsklämmor på sidorna av det främre skyddet (bild 19).

8) Placera det främre skyddet i läge med riktplattan ovanpå det bakre skyddet enligt bilden och tryck ner (bild

9) Fäst de två skydden genom att stänga igen klämmorna över den yttre kanten (bild 21).

10) Med hjälp av den lilla muttern och bulten, dra sedan ihop de två skydden på den nedre delen av skydden

(bild 22). BRUKSANVISNINGAR

1. Anslut nätsladden till ett lämpligt uttag.

2. Sätt igång fläkten med hastighetsreglaget på motorhuset. ”0”= från,”1”= låg,”2”= medel,”3” = hög hastighet.

3. Lutningsvinklar: Du kan lossa på det stora och svarta vredet på motorfästet för att justera fläkten till önskad

höjd. Fixera sedan höjden genom att dra åt vreden.

4. Svängning: tryck ner svängningsvredet ovanpå motorn för att få fläkthuvudet att svänga. Dra upp

svängningsreglaget för att stoppa huvudets svängning. RENGÖ RING

1. Stäng av fläkten och dra ur sladden innan du servar fläkten och efter varje användning.

2. Sänk aldrig ned fläkten i vatten (risk för kortslutning). Torka den enbart med en fuktig trasa och torka torrt

ordentligt när du rengör. Dra alltid ur sladden först.

3. Kontrollera så att inte för mycket damm byggs upp på in- och utblåsgallren; rengör de då och då med en torr

borste eller en dammsugare. TEKNISKA DATA Elstandard: 220-240V ~ 50/60Hz Strömförbrukning: 60W Återvinning - EU-direktiv 2012/19/EU Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För att återlämna den använda enheten, använd retur- och insamlingssystem eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning.- 83 - ERP-information (SWE) Leverantör: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany Deklarerar att produkten som beskrivs nedan: Informationskrav Information för att identifiera FN-114509.1 & FN-114509.2 som informationen är relaterad till [Stativfläkt] Beskrivning Symbol Värde Enhet Fläktens maximala flödleshastighet

/min)/W Strömförbrukning i standbyläge

Fläktens ljudeffektnivå

3,69 meter/sek Mätstandard för servicevärde IEC 60879: 1986 (corr. 1992) Kontaktinformation för att erhålla ytterligare information BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany

Uppfyller kraven i EU-rådets direktiv: KOMMISSIONENS FÖ RORDNING (EU) nr. 206/2012 från 6 mars 2012 och ändring av KOMMISSIONENS FÖ RORDNING (EU) 2016/2282 för genomförande av Europaparlamentets och rådets direktiv 2009/125/EG gällande krav på ekodesign för luftkonditioneringsapparater och komfortfläktar

För information till kunden för hur man installerar, använder och underhåller produkten, WEEE- information, vänligen kontrollera bruksanvisningen som är inkluderad i förpackningen.
