Vrsta izdelka	Talni ventilator
Model	FN114509
Znamka	Emerio
Absorbirana moč	60 W
Napajalna napetost	220-240 V ~ 50/60 Hz
Število hitrosti	3 (nizka, srednja, visoka)
Funkcija nihanja	Da, gumb za vklop
Nastavitev nagiba	Da, s popuščanjem črnih gumbov
Nastavljiva višina	Da, preko nastavitvene cevi in pritrdilnega gumba
Največji pretok zraka	95,23 m³/min
Raven zvočne moči	67,87 dB(A)
Največja hitrost zraka	3,69 m/s
Glavni material	Plastika in kovina
Zaščitne rešetke	Da, spredaj in zadaj
Zahtevana montaža	Da, stojalo, motor, lopatice in rešetke
Vzdrževanje in čiščenje	Izključite, očistite z vlažno krpo in posesajte rešetke
Varnost	Ne potapljajte, hranite izven dosega otrok mlajših od 8 let, ne vstavljajte predmetov
Merilni standard	IEC 60879: 1986
Skladnost z okoljsko zasnovo	Uredba EU št. 206/2012 in 2016/2282
Recikliranje	Ne odlagajte z gospodinjskimi odpadki, sledite lokalnim potem

Pogosto zastavljena vprašanja - FN114509 Emerio

Kako sestaviti ventilator Emerio FN114509 ?

Sledite vrstnemu redu: 1) Sestavite noge stojala na pesto. 2) Pritrdite nastavitveno cev višine. 3) Namestite ohišje motorja na cev. 4) Pritrdite zadnjo rešetko, nato vstavite lopatice na os tako, da poravnate vijak z ravnim delom. 5) Zaprite sprednjo rešetko s sponkami in privijte varnostni vijak. Za vsak korak si oglejte slike v navodilih.

Kako nastaviti hitrost ventilatorja?

Uporabite izbirnik hitrosti na ohišju motorja: položaj 0 za izklop, 1 za nizko hitrost, 2 za srednjo hitrost in 3 za visoko hitrost.

Kako vklopiti nihanje?

Pritisnite gumb za nihanje na vrhu motorja, da glava začne nihati. Če želite ustaviti, povlecite gumb navzgor.

Kako nagniti glavo ventilatorja?

Popustite oba črna gumba (majhen in velik) na nosilcu motorja, nastavite želeni kot, nato pa gumba privijte.

Ventilator povzroča hrup, je to normalno?

Najvišja raven hrupa je 67,87 dB(A), kar je značilno za ventilator te moči. Prepričajte se, da so vsi deli dobro pritrjeni in da lopatice ne drsijo ob rešetko.

Kako očistiti ventilator?

Pred čiščenjem vedno izključite napravo. Z vlažno krpo (ne namočeno) obrišite ohišje in lopatice. S sesalnikom s šobo s krtačo posesajte rešetke, da odstranite prah. Naprave nikoli ne potapljajte v vodo.

Ali lahko uporabljam ventilator brez sprednje rešetke?

Ne, nikoli ne uporabljajte ventilatorja brez zaščitnih rešetk. To predstavlja tveganje za resne poškodbe. Rešetke morajo biti vedno pravilno sestavljene.

Kakšna je poraba električne energije ventilatorja?

Absorbirana moč med delovanjem je 60 W. Ni stanja pripravljenosti (poraba nič po izklopu). Največji pretok zraka je 95,23 m³/min.

Kako zamenjati poškodovano lopatico?

Nadomestni deli niso podrobno opisani v navodilih. Obrnite se na servis Emerio ali prodajalca. Za demontažo odstranite sprednjo rešetko, popustite vijak lopatice na osi in jo zamenjajte. Pred kakršnim koli posegom vedno izključite.

Ali lahko ventilator uporabljajo otroci?

Da, od starosti 8 let pod nadzorom odrasle osebe. Otroci se ne smejo igrati z napravo. Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora.

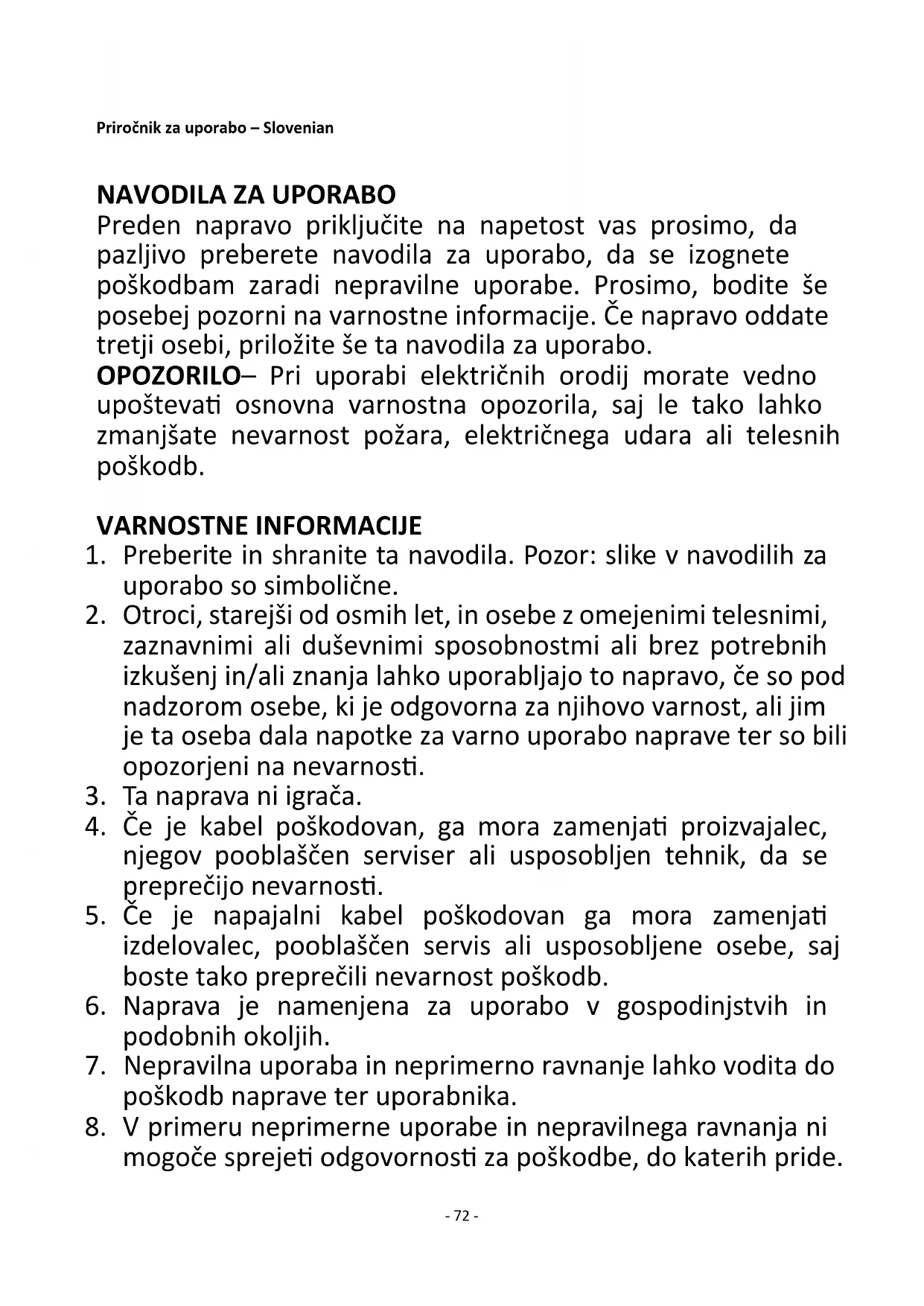

NAVODILA ZA UPORABO FN114509 Emerio

Preden napravo prikljucite na napetost vas prosimo, da pazljivo preberete navodila za uporabo, da se izognete poškodbam zaradi nepravilne uporabe. Prosimo, bodite še posebej pozorni na varnostne informacije. Če napravo oddat tretji osebi, priložite še ta navodila za uporabo.

OPOZORILO- Pri uporabi elektricnih orodij morate vedno upoštevati osnovna varnostna opozorila, saj le takо lahko zmanjsate nevarnost požara, elektricnega udara ali telesnih poškodb.

VARNOSTNE INFORMACIJE

1. Preberite in shranite ta navodila. Pozor: slike v navodilih za uporabo so symbolične.
2. Otroci, starejši od osmih let, in osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali brez potrebnih izkušenj in/ali znanja lahko uporabljajo to napravo, če so pod nadzorom osebe, ki je odgovorna za njihovo varnost, ali jim je ta oseba dala napotke za varno uporabo naprave ter so bili opozorjeni na nevarnosti.
3. Ta naprava ni igrača.
4. Če je kabel poškodovan, ga mora zamenjati proizvajalec, njegov pooblascen serviser ali usposobljen tehnik, da se preprecijo nevarnosti.
5. Če je napajalni kabel poškodovan ga mora zamenjati izdelovalec, pooblaščen servis ali usposobljene osebe, są boste takо preprečili nevarnost poškodb.
6. Naprava je namenjena za uporabo v gospodinjstvih in podobnih okolijh.
7. Nepravilna uporaba in neprimerno ravnanje lahko vodita do poškodb naprave ter uporabnika.

8. V primeru neprimerne uporabe in nepravilnega ravnanja ni mogoće sprejeti odgovornosti za poškodbe, do katerih pride.

9. Enote ali omrežnega vtiča ne potaplajte v vodo ali v ostale tekocine. Zaradi elektricnega udara je lahko vašeŽivljenje ogroženo! Če do udara vseeno pride, takoj izvlecite omrežni vtič, enoto pa nj pred ponovno uporabo pregleda strokovnjak.

10. Naprave ne uporabljajte,Če sta omrežni vtič ali kabel poškodovana,Če je naprava padla na tla ali je kakorkoli drugace poškodovana.V takšnih primerih odnesite napravo v pregled in popravilo strokovnjaku.
11. Vtiča nikoli ne odstranite iz vtičnice z mokrimi rokami in tak, da ga povlečete za kabel.
12. Napajalni kabel ne sme viseti preko ostrih robov in ne sme biti ujet.
13. Napravo shranjujte proc od mokrote in jo zašcitite pred pljuski tekoviine.
14. Napravohranite proc od vročih predmetov (npr. vročih plošć) in odprtega ognja.
15. Napravo in kabel hranite izven dosega otrok, mlajših od 8 let.
16. Napravo postavite na ravno in suho povrsino, ki je odporna na vročino.
17. Napravemed uporabo nikoli ne pustite brez nadzora.
18. Naprave ne shranjujte in ne uporabljajte na odprtem.
19. Napravo shranite na suhem mestu, nedosegljivo otrokom (v. embalazi).
20. Skozi zašcitno mrežo ventilatorja ne vtikajte prstov in ostalih predmetov, ko je ventilator vključen.
21. Izdelka nikoli ne uporabljajte,Če rešetki nista nameščeni,saj bi lahko prišlo do poškodb.
22. Pred uporabo je treba napravo v celoti sestaviti.
23. Bodite previdni z dolgimi lasmi! Zaradi turbulence se lahko ujamejo v ventilator.
24. Tok zraka naj ne bo dolgo Časa usmerjen v ljudi.
25. Ventilator mora biti izključen iz napajanja, preden odstranite varovalo.

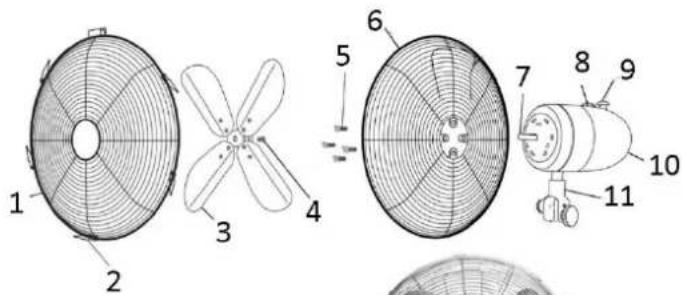

OPIS DELOV

1. Sprednje varovalo
2. Sponka za zapiranje
3. Vetrnica ventilatorja
4. Vijak za pritrjevanje vetrnice
5. Vijak za pritrjevanje zadnjega varovala
6. Zadnje varovalo
7. Vreteno motorja
8. Stikalo za nastavitev hitrosti
9. Gumb za nastavitev nihanja
10. Ohišje motorja
11. Nosilec motorja
12. Drog za nastavitev visine
13. Zvezdišče stojala
14. Gumb za pritrjevanje
15. Noga stojala

NAVODILA ZA SESTAVLJANE

** Upostevajte navodila za pravilno sestavljanje ventilatorja.

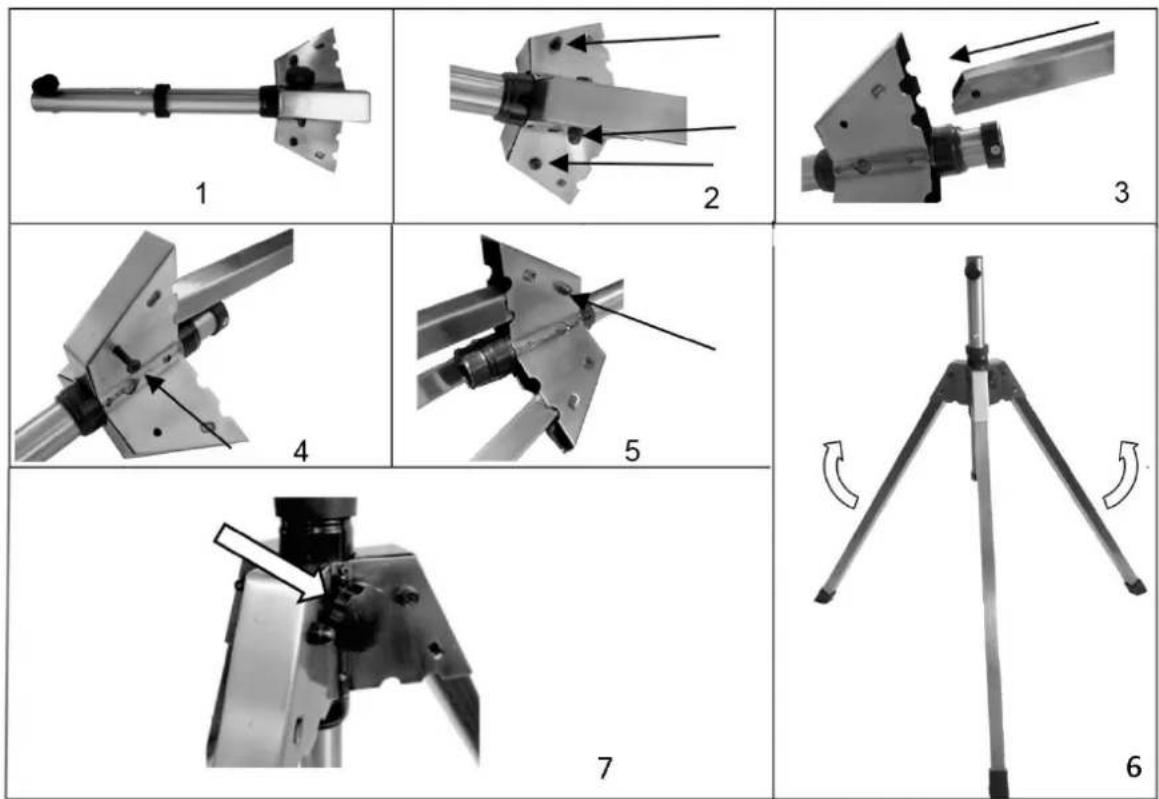

1. Sestavljanje noge stojala

1) Zvezdišče stojala postavite na tla (slika 1).
2) Odstranite tri matice in vijake (slika 2).
3) Primite eno od nog in jo podrsnite v zvezdišće stojala. Bodite pozorni, da nogo vstavite pravilno. Posneti konec noge mora biti zgoraj, kot je prikazano na sliki (sika 3).

4) Poravnajte z luknjami in vstavite vijak (slika 4).
5) Matico vstavite na del vijaka, ki strli iz zvezdišca, s ključem in jo privijte z izvijačem (slika 5).
6) Ponovite postopek za ostali dve nogi.
7) Če Želite podaljšati noge, pridržite nogo, med tem, ko držite zvezdisče, in izvlecite nogo, dokler se ne zaklene v ustreznem položaju (slika 6).
8) Drog za nastavitev višine prilagodite naŽeleno višino in zavrtite gumb za pritrjevanje (slika 7).

POZOR: pazite, da ne stisnete svoje dlani ali katerega koli drugega predmeta med komponente s tečaji.

2. Sestavljanje ohiša motorja

1) Stojalo postavite na tla.

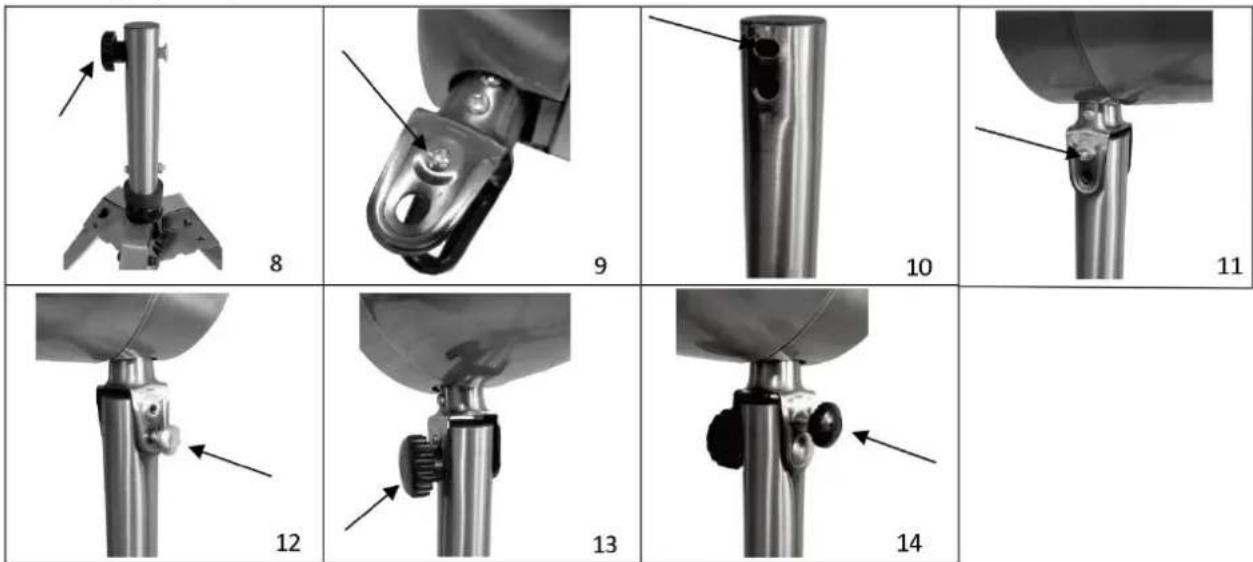

2) Odstranite velik crni gumb in gumb za namestitev z droga za nastavitev visine. Odvijte gumb in izvlecite vijak (slika 8).
3) Zrahljate majhen vijak na nosilcu ohiša motorja (slika 9).
4) Poišcite luknjno na drogu za nastavitev, na katero kaže puščica (slika 10).
5) Ohišje motorja postavite na vrh droga za nastavitev in se prepričajte, da je majhen vijak na nosilcu motorjá poravnan z luknjno na drogu, ter nato privijte vijak (slika 11).
6) Skozi nosilec in cev vstavite vijak za pritrjevanje. Opomba: kvadratni del pod glavo vijaka mora biti poravnan s kvadratno luknjov nosilcu (slika 12).
7) Ponovno namestite velik crni gumb na vijak za pritrijevanje (slika 13).
8) Privijte majhen crni gumb, vendar ga ne zategnite (sika 14).
9) Prilagodite kot nagiba glave ventilatorja na zeeleni položaj in nato do konca privijte tak o majhen kot velik crni gumb.

1. Sestavljanje varoval in vetrnice ventilatorja

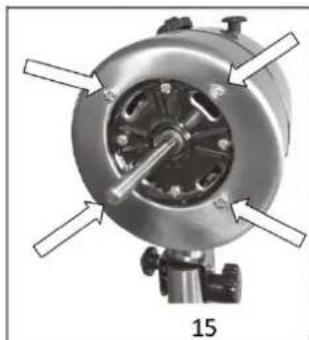

1) Če Želite sestaviti varovala in vetrnico ventilatorja, z motorja njprej odstranite 4 vijake za prisrjevanje zadnjega varovala (slika 15).

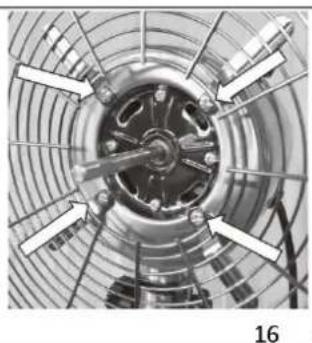

2) Dolcite pravilen položaj zadnjega varovala (z rocico na zadnji strani varovala na vrhu) in ponovno namestite 4 vijake ter jih privije (sika 16).
3) Odstranite zašciten plastčni ovoj z gredi vretena motorja in ga zavrzite.
4) Nato zavrtite vreteno motoria, dokler «ploska« povrsina ne kaže navzgor.

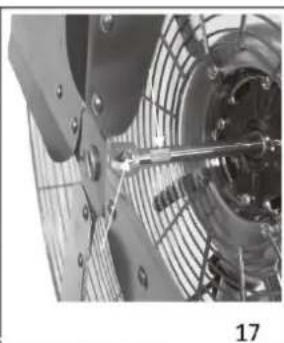

5) Vetrnico ventilatorja potisnite na vreteno in se pri tem prepričajte, da je vijak poravnan s «plosko « površino vretena, kot je prikazano na sliki (sika 17).

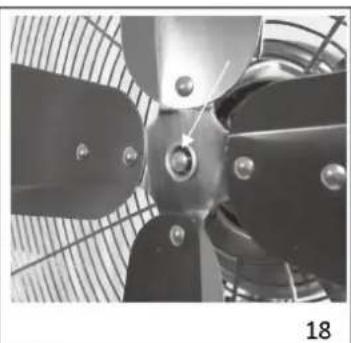

6) Potiskajte, dokler konec vretena ni poravnan s koncem luknje za vetrnico ventilatorja, in nato pritrdite vijak (slika 18).

7) Odpritve sponke za zapiranje na straneh sprednjega varovala (slika 19).
8) Sprednje varovalo namestite tak, da lokacijsko plošco poravnate z vrhom zadnjega varovala, kot je prikazano na sliki, in potisnite navzdol (slika 20).
9) Pritrdite varovali takto, da zaklenete sponki na zunanjem robu (slika 21).
10) Nato z majhno matico in vijakom pritrdite obe varovali na dnu varoval (slika 22).

NAVODILA ZA UPORABO

1. Napajalni kabel vtaknite v ustrezno vticnico.
2. S stikalom za nastavitev hitrosti na ohišju motorja vklopite ventilator. 0'' = izkl , 1'' = nizka hitrost, 2'' = srednja hitrost, 3'' = visoka hitrost.
3. Koti nagiba: zeeleni kot ventilatorja nastavite z vrtenjem velikega in majhnega crnega gumba. Nato privijte gumba, da pritrdite nagib ventilatorja.
4. Premikanje levo in desno: Če Želite, da se glava ventilatorja premika levo in desno, pritisnite gumb za vrtenje v levo in desno na vrhu motorja. Če ne Želite, da se ventilator premika levo in desno, povlecite gumb za vrtenje v levo in desno navzgor.

CISCENJE

1. Preden se lotite servisiranja ventilatorja in po vsaki uporabi napravo izkljucite in jo izklopite iz napajanja (kabel povlecite iz vticnice).
2. Naprave nikoli ne potaplajte v vodo (nevarnost kratkega stika). Če Želite napravo očistiti, jo le obrišite z vlžno krpo in jo previdno osušite. Vedno majprej izvlecite vtč.
3. Pazite, da se na odprtinah za dovod zraka in na izhodni mrezi ne nabere prevec prahu, in obcasno očistite s suho krtacovi ali sesalnikom.

TEHNICNI PODATKI

Delovna napetost: 220-240V ~ 50/60Hz

Poraba energije: 60W

Recikliranje - Evropska direktiva 2012/19/EU

Ta simbol označuje, da tega izdelka ni dovoljeno odložiti med druge gospodinjske opadke. Da bi preprečili negativne vplive na zdravje ljudi in okolje, oepadke reciklirajte, saj takо pospešujete ponovno uporabo materialnih virov. Rabljeno napravo odvrzite v skladu s postopki za vračanje in zbiranje ali pa

stopite v stik s trgovcem, pri katerem ste izdelek kupili. Oni ta izdelek lahko posljeo v okolju prijazno reciklazo.

Podatki ERP (SVN)

Dobavitelj:BAHAG AG

Gutenbergstr. 21

68167 Mannheim

Germany

Izjavljamo, da spodaj opisani izdelek:

Potrebni podatki

Podatki za identifikaciono FN-114509.1 & FN-114509.2, na kar se nanašajo ti podatki [Stojeci ventilator]
Opis	Simbol	Vrednost	Enota
Maksimalna stopnja pretoka ventilatorja	F	95,23	m³/min
Moč ventilatorja	P	53,30	W
Storitvena vrednost	SV	1,79	(m³/min)/W
Poraba energia v mirovanju	PSB	—	W
Raven zvočne moč ventilatorja	LWA	67,87	dB(A)
Maksimalna hitrost zraka	c	3,69	metrov/sekundo
Standard meritve za storitveno vrednost	IEC 60879: 1986 (corr. 1992)
Kontaktni podatki za več informacij	BAHAG AGGutenbergstr. 2168167 MannheimGermany

izpolnjuje zahteve Direktive Sveta:

UREDBA KOMISIJE (EU) Št. 206/2012 z dne 6. marca 2012 in spremenjena UREDBA KOMISIJE (EU) 2016/2282 o izvajanju Direktive 2009/125/ES Evropskega parlamenta in Sveta glede zahtev za okoljsko primerno zašnovo klimatskih naprav in komfortnih ventilatorjev

Informacije za kupce glede namestitve, uporabe in vzdrrževanja izdelka ter podatke o odpadni elektricni in elektronski opremi najdete v priročniku z navodili, ki je priložen v pakiranju.
