MANUALE UTENTE FN114509 Emerio

La preghiamo di leggere con attenzione e completamente queste istruzioni operative prima di collegare l’apparecchiatura alla rete elettrica, al fine di evitare qualsiasi danno dovuto a un uso scorretto. Presti particolare attenzione alle informazioni sulla sicurezza. Se consegna questo apparecchio a una terza parte, dovrà consegnargli anche queste istruzioni operative. AVVERTENZE –Quando si utilizza questo dispositivo elettrico, seguire precauzioni di sicurezza di base per ridurre rischi di incendi, scosse elettriche e lesioni personali.

INFORMAZIONI DI SICUREZZA

1. Leggere e conservare queste istruzioni. Attenzione! Le

immagini contenute nel manuale sono esclusivamente a scopo di riferimento.

2. Questo dispositivo può essere utilizzato da bambini dagli 8

anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.

3. I bambini non devono giocare con il dispositivo.

4. La pulizia e la manutenzione da parte dell’utente non deve

essere effettuata da bambini senza supervisione.

5. Se il cavo di alimentazione è danneggiato, farlo sostituire dal

produttore, dal servizio assistenza o personale qualificato per evitare pericoli.

6. Questo apparecchio è destinato all’uso domestico e

applicazioni similari.

7. Un funzionamento scorretto e un utilizzo improprio possono

danneggiare l’apparecchio e causare lesioni all’utente.- 58 -

8. In caso di utilizzo improprio o di funzionamento scorretto,

non verrà riconosciuta alcuna responsabilità per eventuali danni o lesioni in cui l'utente può incorrere.

9. Non immergere l'unità o la spina in acqua o in altri liquidi.

Scosse elettriche, pericolo di vita! Se l’apparecchio o la spina dovessero bagnarsi accidentalmente, scollegare l’apparecchio immediatamente e farlo controllare da un elettricista prima di utilizzarlo di nuovo.

10. Non utilizzare l'apparecchio se il cavo o la spina mostrano

segni di danneggiamento, se l'apparecchio ha subito cadute al suolo o è stato danneggiato in qualsiasi modo. In tali circostanze, portare l'apparecchio in un centro specializzato per controllo e riparazione, se necessario.

11. Non rimuovere la spina dalla presa tirandola oppure con le

12. Fare in modo che il cavo dell’alimentazione non rimanga

sospeso o incastrato su parti taglienti o sporgenti.

13. Tenere il dispositivo lontano da zone umide e proteggersi da

14. Tenere il dispositivo lontano da oggetti caldi (come per

esempio piastre) e fiamme aperte.

15. Mantenere l’apparecchio ed il relativo cavo fuori dalla

portata dei bambini di età inferiore agli 8 anni.

16. Posizionare il dispositivo si una superficie piana e resistente

17. Non lasciare il dispositivo senza sorveglianza durante

18. Non riporre nè mettere in funzione all’aria aperta.

19. Riporre in un luogo asciutto, non accessibile ai bambini

(assieme al suo involucro).

20. Non inserire le dita ed altri oggetti attraverso le griglie

(ventole dell’aria) mentre le ventole girano.

21. Non usare il prodotto senza le griglie di protezione per

evitare il rischio di lesioni gravi.

22. L’apparecchio deve essere assemblato completamente

prima dell’uso.- 59 -

23. Fare attezione ai capelli lunghi! Potranno rimanere impigliati

nelle ventole a causa di spostamenti d’aria.

24. Non puntare il flusso d’aria verso le persone per un periodo

di tempo prolungato.

25. Assicurarsi che la ventola sia scollegata dall’alimentazione

principale prima di rimuovere la griglia di protezione.- 60 -

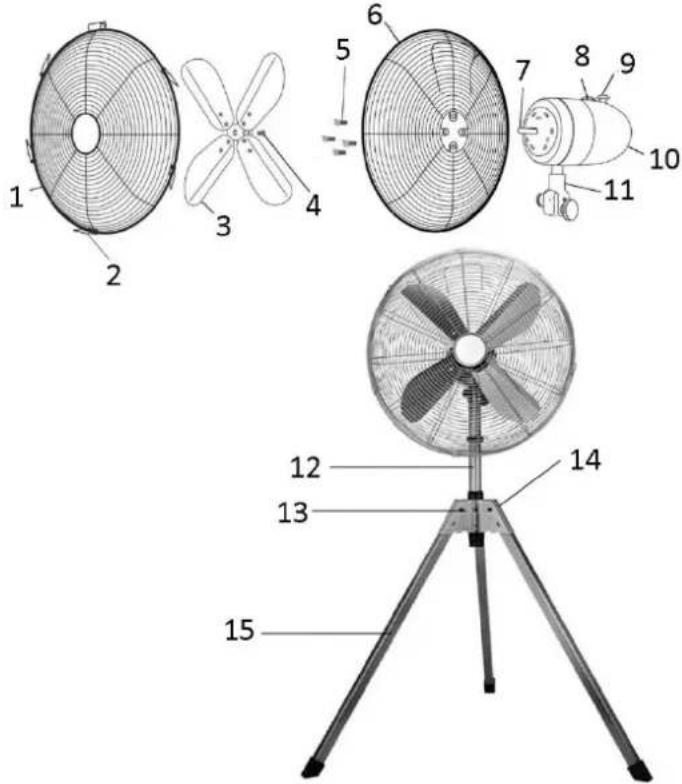

1. Protezione anteriore

2. Fermaglio di bloccaggio

4. Vite di fissaggio della ventola

5. Vite di fissaggio della protezione posteriore

6. Protezione posteriore

8. Interruttore della velocità

9. Pulsante di oscillazione

11. Supporto del motore

12. Tubo di regolazione dell'altezza

13. Raccordo del treppiede

14. Manopola di fissaggio

15. Gamba del treppiede

ASSEMBLAGGIO ** Assemblare l'apparecchio seguendo i passaggi nell'ordine indicato.

1. Assemblaggio delle gambe del treppiede

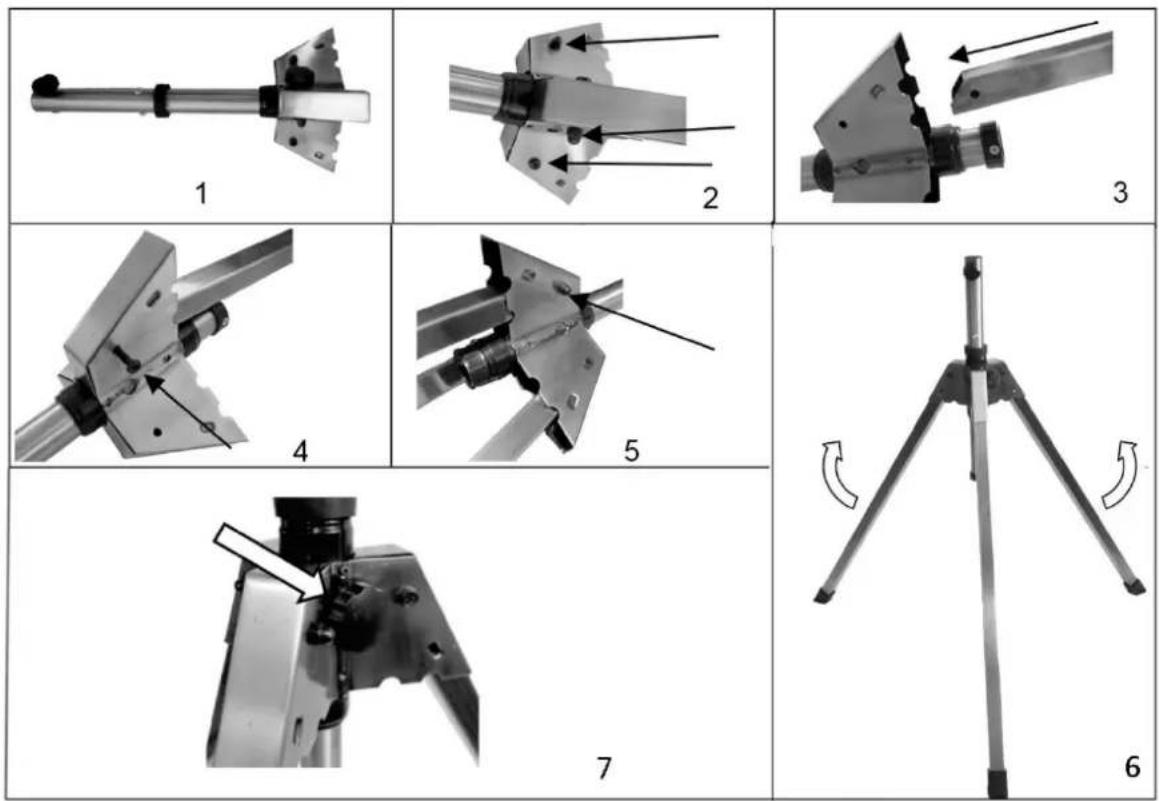

1) Disporre il raccordo del treppiede sul pavimento (fig. 1).

2) Rimuovere i tre dadi con i rispettivi bulloni (fig. 2).

3) Infilare una delle gambe nel raccordo del treppiede. Prestare attenzione all'orientamento dell'estremità

della gamba. Il bordo smussato deve essere rivolto verso l'alto, come illustrato (fig. 3).- 61 -

4) Allineare i fori e inserire il bullone fino in fondo (fig. 4).

5) Avvitare il dado sull'estremità sporgente del bullone e serrarlo con una chiave e un cacciavite (fig. 5).

6) Ripetere la stessa procedura per le due gambe rimanenti.

7) Per allargare le gambe, afferrare una gamba tenendo il raccordo saldamente e tirare la gamba finché non si

blocca in posizione (fig. 6).

8) Regolare il tubo di regolazione dell'altezza fino al livello desiderato, quindi serrare la manopola di fissaggio

(fig. 7). ATTENZIONE! Prestare attenzione a evitare di inserire le mani o altri oggetti nei componenti incernierati.

2. Assemblaggio dell'unità motore

1) Posizionare il treppiede in verticale.

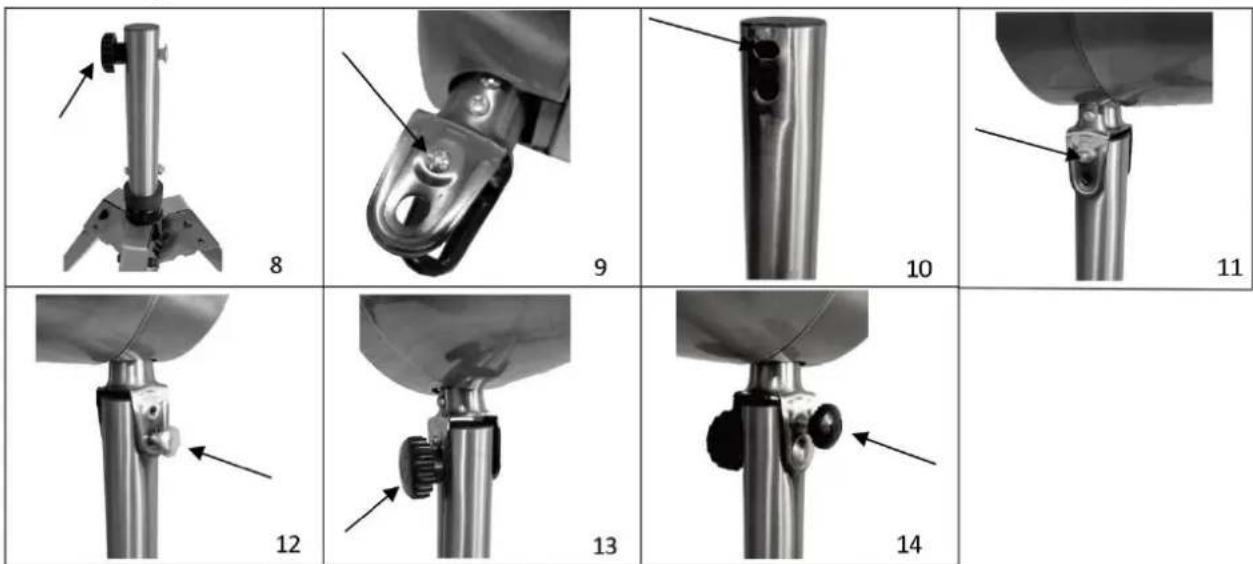

2) Rimuovere la manopola nera grande e il bullone di fissaggio dalla parte superiore del tubo di regolazione.

Svitare la manopola ed estrarre il bullone (fig. 8).

3) Allentare la vite piccola sul supporto dell'unità motore (fig. 9).

4) Individuare il foro sul tubo di regolazione indicato dalla freccia (fig. 10).

5) Posizionare l'unità motore sul tubo di regolazione, assicurandosi che la vite piccola sul supporto del motore

sia allineata con il foro sul tubo, quindi serrare completamente la vite (fig. 11).

6) Inserire il bullone di fissaggio attraverso il supporto e il tubo. Nota: la sezione quadrata sotto la testa del

bullone deve essere allineata con il foro quadrato sul supporto (fig. 12).

7) Reinserire la manopola nera grande sul bullone di fissaggio (fig. 13).

8) Avvitare la manopola nera piccola, senza serrarla (fig. 14).

9) Regolare l'angolo di inclinazione della testa del ventilatore, quindi serrare completamente la manopola

grande e la manopola piccola.

3. Assemblaggio delle protezioni e della ventola

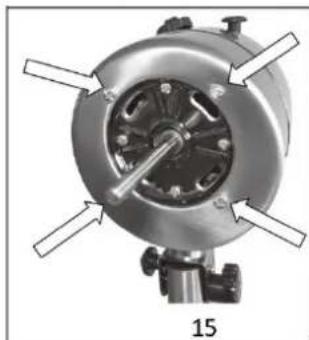

1) Per assemblare le protezioni e la ventola, rimuovere le 4 viti di fissaggio posteriori dal motore (fig. 15).

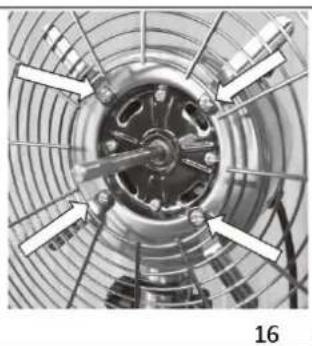

2) Installare la protezione posteriore in posizione (con l'impugnatura sul retro della protezione verso l'alto),

riposizionare le 4 viti e serrarle (fig. 16).

3) Rimuovere il manicotto protettivo in plastica dall'albero motore e gettarlo.

4) Quindi ruotare l'albero motore finché l'area con la superficie "piatta" non è rivolta verso l'alto.

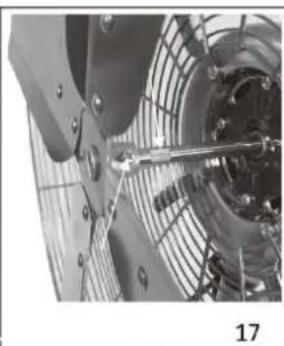

5) Infilare la ventola sull'albero, assicurandosi che la vite sia allineata con la superficie "piatta" dell'albero,

come illustrato (fig. 17).

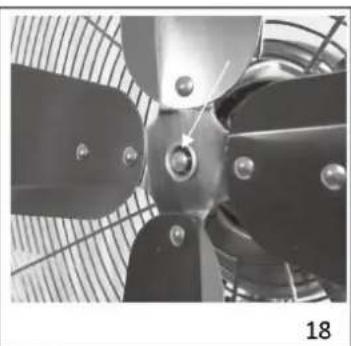

6) Spingere la ventola finché l'estremità dell'albero non è a filo con l'estremità del foro della ventola, quindi

serrare la vite (fig. 18).- 62 -

7) Aprire tutti i fermagli di fissaggio ai lati della protezione anteriore (fig. 19).

8) Installare la protezione anteriore in posizione allineando la piastra sulla parte superiore della protezione

posteriore come illustrato, quindi spingerla verso il basso (fig. 20).

9) Fissare le due protezioni chiudendo i fermagli sul bordo esterno (fig. 21).

10) Quindi unire le due protezioni sulla parte inferiore usando il bullone e il dado piccoli (fig. 22).

ISTRUZIONI OPERATIVE

1. Collegare il cavo di alimentazione ad una presa adatta.

2. Accendere il ventilatore con l'interruttore di velocità sull'alloggiamento motore. "0" = off, "1" = bassa velocità,

"2" = velocità media, "3" = velocità alta.

3. Angolo di inclinazione: allentare la manopola nera grande e la manopola nera piccola sul supporto del motore

per regolare l'inclinazione del ventilatore. Quindi fissare la posizione della ventilatore serrando le manopole.

4. Oscillazione: per far oscillare la testa del ventilatore, spingere verso il basso il pomello per l'oscillazione sulla

parte superiore del motore. Per arrestare l'oscillazione della testa del ventilatore, tirare verso l'alto il pomello.

OPERAZIONI DI PULIZIA

1. Prima di svolgere le operazioni di pulizia sulla ventola dopo ogni utilizzo, spegnere il dispositivo e scollegarlo

2. Non immergere mai in acqua (pericolo di corto-circuito). Per pulire l’utensile, rimuovere lo sporco con un

panno umido e quindi asciugarlo attentamente. Scollegare prima dalla presa.

3. Fare in modo che non si accumuli eccessiva polvere nelle ventole dell’aria in entrata e uscita e pulire

occasionalmente utilizzando una spazzola asciutta o un aspirapolvere. DATI TECNICI Voltaggio di esercizio: 220-240V ~ 50/60Hz Consumo di energia: 60W Riciclaggio – Direttiva europea 2012/19/EU Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.- 63 - Informazioni ERP (ITA) Il fornitore: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany dichiara che il prodotto descritto di seguito Prescrizioni relative alle informazioni Informazioni per i identificare i modelli FN-114509.1 & FN-114509.2 cui sono riferibili le informazioni [Ventola piedistallo] Descrizione Simbolo Valore Unità Portata massima d’aria

/min Potenza assorbita del ventilatore

Livello di potenza sonora del ventilatore

3,69 m/sec Norme di misura per il valore di esercizio IEC 60879: 1986 (corr. 1992) Referente per ulteriori informazioni BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany

è conforme ai requisiti fissati dalle seguenti direttive: REGOLAMENTO (UE) n. 206/2012 DELLA COMMISSIONE, del 6 marzo 2012, recante modifica del REGOLAMENTO (UE) n. 2016/2282 DELLA COMMISSIONE recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori
