GEBRUIKSAANWIJZING FN114509 Emerio

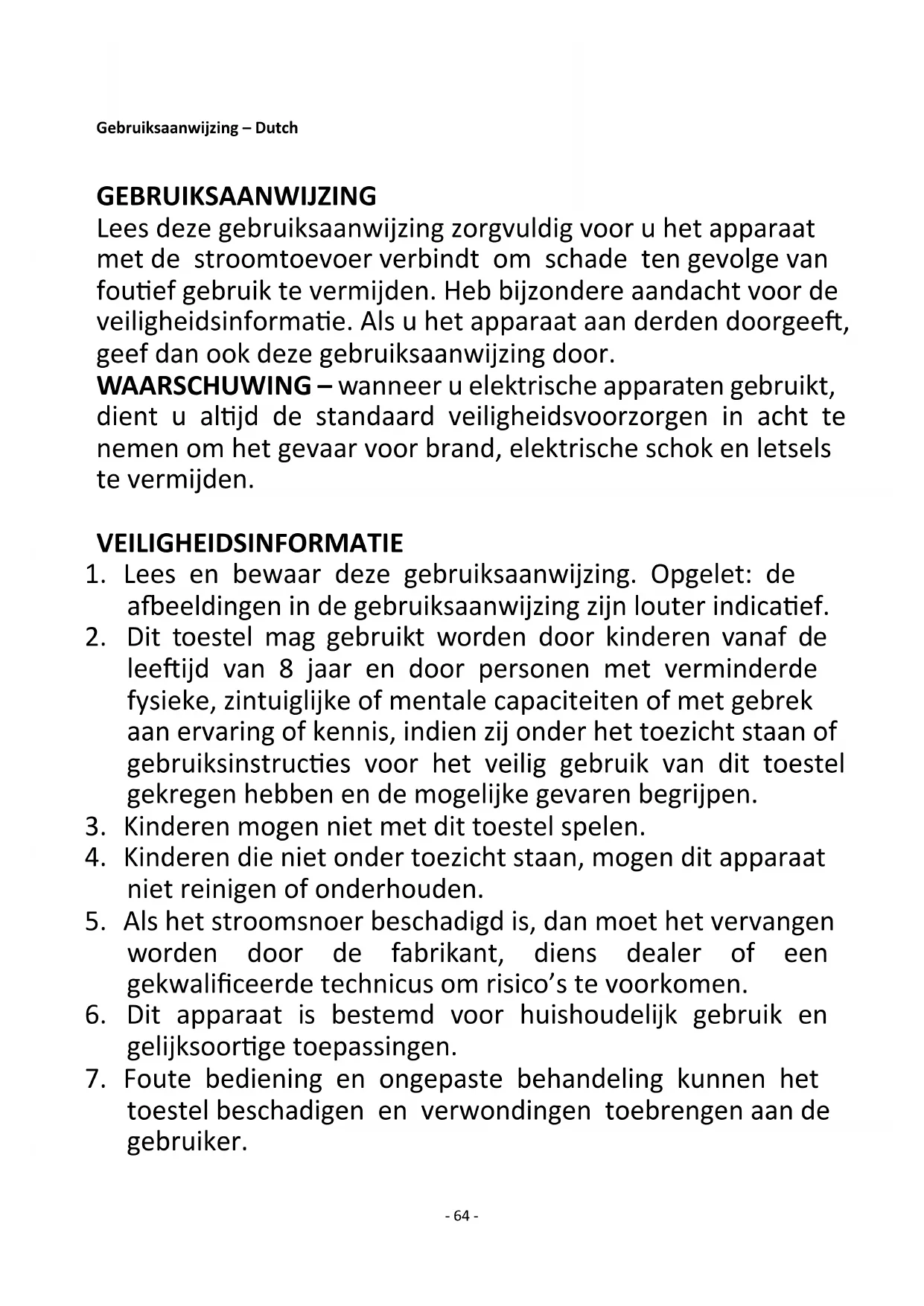

Per le informazioni destinate ai consumatori sulle modalità di installazione, utilizzo e manutenzione del prodotto e le informazioni RAEE, consultare il manuale di istruzioni incluso nella confezione.- 64 - Gebruiksaanwijzing – Dutch GEBRUIKSAANWIJZING Lees deze gebruiksaanwijzing zorgvuldig voor u het apparaat met de stroomtoevoer verbindt om schade ten gevolge van foutief gebruik te vermijden. Heb bijzondere aandacht voor de veiligheidsinformatie. Als u het apparaat aan derden doorgeeft, geef dan ook deze gebruiksaanwijzing door. WAARSCHUWING – wanneer u elektrische apparaten gebruikt, dient u altijd de standaard veiligheidsvoorzorgen in acht te nemen om het gevaar voor brand, elektrische schok en letsels te vermijden. VEILIGHEIDSINFORMATIE

1. Lees en bewaar deze gebruiksaanwijzing. Opgelet: de

afbeeldingen in de gebruiksaanwijzing zijn louter indicatief.

2. Dit toestel mag gebruikt worden door kinderen vanaf de

leeftijd van 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of met gebrek aan ervaring of kennis, indien zij onder het toezicht staan of gebruiksinstructies voor het veilig gebruik van dit toestel gekregen hebben en de mogelijke gevaren begrijpen.

3. Kinderen mogen niet met dit toestel spelen.

4. Kinderen die niet onder toezicht staan, mogen dit apparaat

niet reinigen of onderhouden.

5. Als het stroomsnoer beschadigd is, dan moet het vervangen

worden door de fabrikant, diens dealer of een gekwalificeerde technicus om risico’s te voorkomen.

6. Dit apparaat is bestemd voor huishoudelijk gebruik en

gelijksoortige toepassingen.

7. Foute bediening en ongepaste behandeling kunnen het

toestel beschadigen en verwondingen toebrengen aan de gebruiker.- 65 -

8. Als het toestel fout bediend of ongepast behandeld wordt,

kan de producent niet aansprakelijk gesteld worden voor schade die zich kan voordoen.

9. Dompel het toestel of de stekker niet onder in water of

andere vloeistoffen. Elektrische schokken zijn levensgevaarlijk! Als het toestel of de stekker in water ondergedompeld is, neem onmiddellijk de stekker uit het stopcontact en laat het toestel controleren door een expert, alvorens het opnieuw te gebruiken.

10. Gebruik het toestel niet als het voedingssnoer of de stekker

tekenen van schade vertonen, of als het toestel gevallen is of als het op een andere manier beschadigd is. In dergelijke gevallen dient het toestel naar een specialist gebracht te worden voor controle, en indien nodig, herstellingen.

11. Raak de stekker niet aan met natte handen en haal hem niet

uit het stopcontact door aan het voedingssnoer te trekken.

12. Laat het voedingssnoer niet hangen over scherpe randen en

zorg ervoor dat het nergens tussen geklemd raakt.

13. Hou het toestel uit de buurt van vochtigheid en bescherm

het tegen waterdruppels.

14. Hou het toestel uit de buurt van hete voorwerpen (bijv.

kookplaten) en open vlammen.

15. Houd het apparaat en snoer buiten bereik van kinderen

16. Gebruik dit toestel op een vlak, droog en warmtebestendig

17. Laat het toestel niet achter zonder toezicht, als het in

18. Berg het toestel niet op in open lucht en gebruik het niet

19. Bewaar het toestel op een droge plaats, ontoegankelijk voor

kinderen (in zijn verpakking).

20. Steek uw vingers of andere voorwerpen niet door de

beschermingsroosters van de ventilator als de ventilator aan het werken is.- 66 -

21. Neem het product nooit zonder correct gemonteerde

beschermende roosters in gebruik, aangezien dit ernstig persoonlijk letsel tot gevolg kan hebben.

22. Het apparaat moet volledig gemonteerd worden voordat u

23. Wees voorzichtig met lang haar! Het kan in de ventilator

draaien door de luchtturbulentie.

24. Richt de luchtstroom niet te lang naar personen.

25. Zorg ervoor dat de stekker van de ventilator uit het

stopcontact genomen is, alvorens u het beschermingsrooster verwijdert.- 67 -

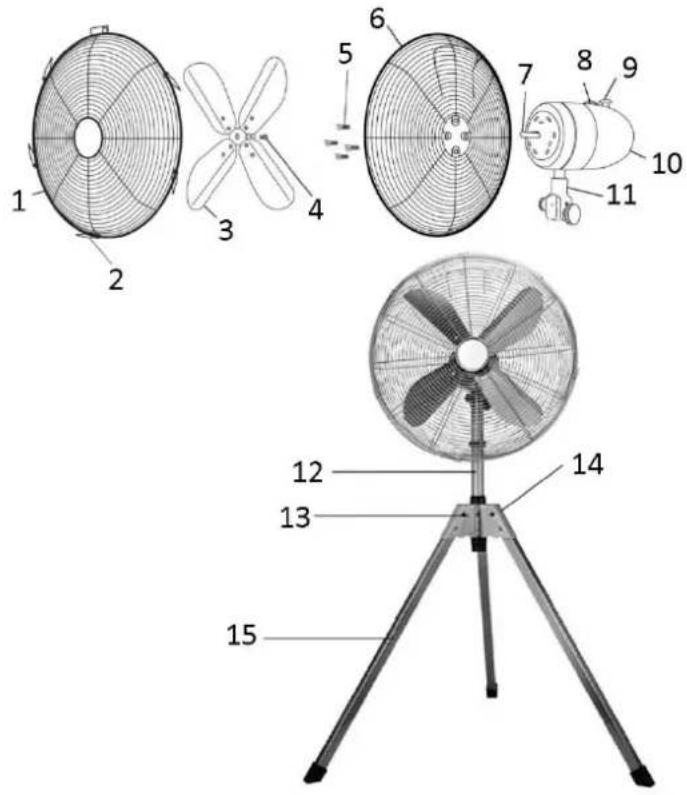

4. Borgschroef voor ventilatorblad

5. Borgschroef voor achterrooster

8. Snelheidsregelaar

12. Paal voor hoogteafstelling

13. Statiefkoppelstuk

MONTAGE-INSTRUCTIES ** Zet het artikel juist in elkaar door onderstaande montage-instructies te volgen.

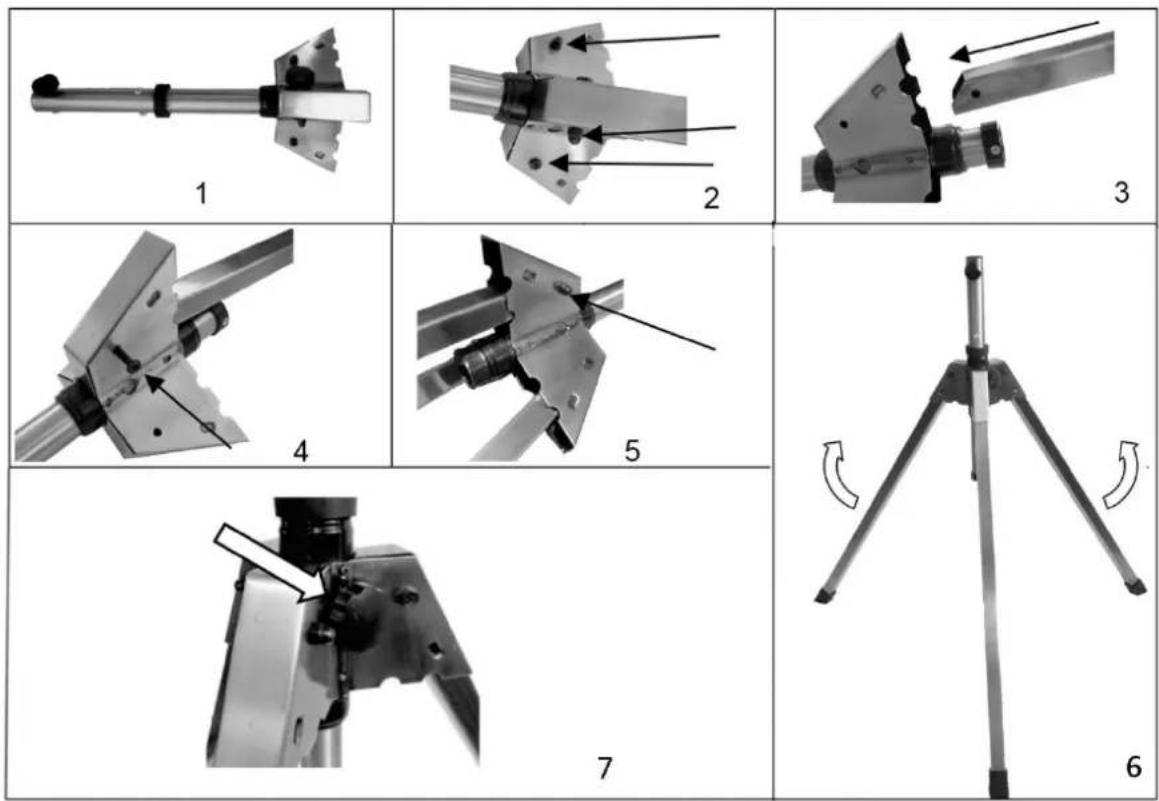

1. Het statief in elkaar zetten

1) Leg eerst het statiefkoppelstuk op de vloer. (afb. 1)

2) Verwijder de drie moeren en bouten. (afb. 2)

3) Neem een van de poten en schuif deze in het statiefkoppelstuk. Houd rekening met de richting van het

pootuiteinde. De afgeschuinde kant moet zich aan de bovenkant bevinden, zoals afgebeeld. (afb. 3)- 68 -

4) Breng de gaten op één lijn en breng de bout volledig in. (afb. 4)

5) Breng de moer aan op het uitstekend uiteinde van de bout en draai de moer vast met behulp van een

moersleutel en een schroevendraaier. (afb. 5)

6) Doe hetzelfde voor de twee andere poten.

7) Om de poten te openen, neem een poot vast terwijl u het koppelstuk stevig vasthoudt en zwaai de poot

naar buiten totdat het vast komt te zitten. (afb. 6)

8) Stel de paal voor hoogteafstelling op uw gewenste hoogte in en maak vast met behulp van de vastzetknop.

(afb. 7) OPGELET: Zorg dat uw hand of een ander voorwerp niet in de scharnieronderdelen vast komt te zitten.

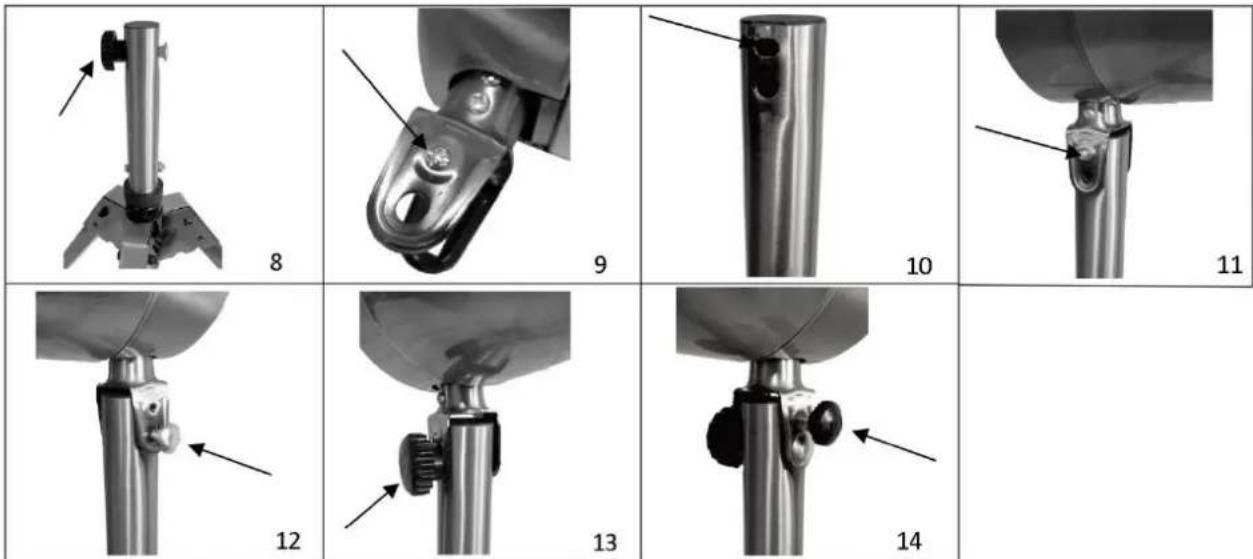

2. De motorbehuizing installeren

1) Laat het statief op de vloer staan.

2) Verwijder de grote zwarte knop en de montagebout van de bovenkant van de paal voor hoogteafstelling.

Draai de knop los en trek de bout uit. (afb. 8)

3) Draai de kleine schroef los uit de beugel op de motorbehuizing. (afb. 9)

4) Zoek naar het gat in de paal voor hoogteafstelling, dat door de pijl wordt aangegeven. (afb. 10)

5) Plaats de motorbehuizing op de paal voor hoogteafstelling zodat de kleine schroef op de motorbeugel zich

op één lijn bevindt met het gat in de paal. Draai de schroef vervolgens helemaal in. (afb. 11)

6) Stop de montagebout door de beugel en de paal. Opm.: Het vierkante deel onder de boutkop moet zich op

één lijn met het vierkante gat in de beugel bevinden. (afb. 12)

7) Breng de grote zwarte knop opnieuw aan op de montagebout. (afb. 13)

8) Schroef de kleine zwarte knop in, maar draai het niet vast. (afb. 14)

9) Stel de hellingshoek van de ventilatorkop in op uw gewenste positie en draai de kleine en grote zwarte knop

vervolgens helemaal vast.

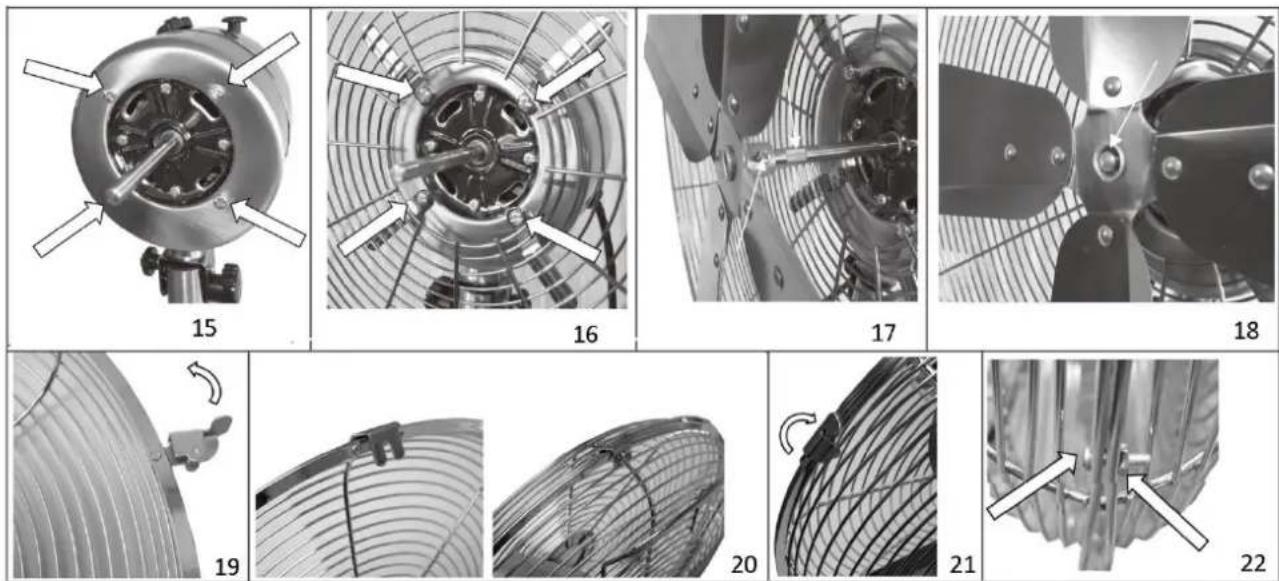

3. De ventilatorroosters en het ventilatorblad installeren

1) Om de ventilatorroosters en het ventilatorblad te installeren, verwijder eerst de 4 vastzetschroeven voor het

achterrooster van de motor. (afb. 15)

2) Zet het achterrooster in de juiste positie (met het handvat aan de achterkant van het rooster aan de

bovenkant) en draai de 4 schroeven opnieuw vast. (afb. 16)

3) Verwijder de kunststof beschermhoes van de aandrijfas van de motor en gooi het op een juiste manier weg.

4) Draai de motoras vervolgens totdat de “vlakke” kant naar boven is gericht.

5) Schuif het ventilatorblad op de as, waarbij de schroef zich op één lijn met de "vlakke” kant op de as bevindt,

zoals afgebeeld. (afb. 17)- 69 -

6) Duw tot het uiteinde van de as vlak met het uiteinde van het gat in het ventilatorblad is en draai de schroef

vervolgens vast. (afb. 18)

7) Open alle vergrendelingsklemmen aan de zijkant van het voorrooster. (afb. 19)

8) Breng het voorrooster juist aan door de locatieplaat op één lijn te brengen met de bovenkant van het

achterrooster, zoals afgebeeld, en vervolgens omlaag te duwen. (afb. 20)

9) Bevestig beide roosters aan elkaar door de klemmen over de buitenrand te sluiten. (afb. 21)

10) Maak vervolgens beide roosters aan de onderkant vast met behulp van de kleine moer en bout. (afb. 22)

1. Steek de stekker in een geschikt stopcontact.

2. Schakel de ventilator in met behulp van de snelheidsregelaar op de motorbehuizing. “0” = uit, “1” = lage

snelheid, “2” = medium snelheid, “3” = hoge snelheid.

3. Hellingshoeken: Draai de grote en kleine zwarte knop op de motorbeugel los om de ventilator op de gewenste

hellingshoek in te stellen. Zet de ventilatorkop vervolgens opnieuw vast door de knoppen vast te draaien.

4. Oscillatie: Om de ventilatorkop heen en weer te laten bewegen, duwt u de oscillatieknop aan de bovenkant

van de motor in. Om het bewegen te stoppen, trekt u de oscillatieknop omhoog. REINIGEN

1. Voor u onderhoudswerken aan de ventilator uitvoert en na elk gebruik, schakelt u het apparaat uit en trekt

u het stroomsnoer uit de contactdoos.

2. Dompel het apparaat nooit in water onder (gevaar voor kortsluiting). Om het apparaat te reinigen, veegt u

het met een vochtige doek af en laat u het zorgvuldig drogen. Trek altijd eerst het stroomsnoer uit de contactdoos.

3. Zorg ervoor dat er zich geen overmatig stof in het luchtin- en uitlaatrooster ophoopt en reinig dit regelmatig

met behulp van een droge borstel of stofzuiger. TECHNISCHE GEGEVENS Bedrijfsspanning: 220-240V ~ 50/60Hz Stroomverbruik: 60W- 70 - Recycling – Europese Richtlijn 2012/19/EU Deze markering betekent dat dit product niet samen met ander houshoudelijk afval mag worden afgedankt. Om mogelijke schade aan het milieu of de volksgezondheid door het ongecontroleerd dumpen van afval te voorkomen, dient u het op een verantwoorde manier te recycleren om het duurzaam hergebruik van grondstoffen te stimuleren. Om uw gebruikt apparaat af te voeren, brengt u het naar een verzamelpunt of neemt u contact op met de handelaar waar het product werd aangekocht. Zij kunnen dit product op een milieuvriendelijke manier recycleren.- 71 - ERP-informatie (NLD) Leverancier: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany Verklaart dat onderstaand vermeld product: Informatie-eisen Informatie voor het identificeren van de FN-114509.1 & FN-114509.2 waarop de informatie betrekking heeft [hoge staande ventilator] Beschrijving Symbool Waarde Eenheid Maximale stroomsnelheid van ventilator

Geluidsvermogenniveau van ventilator

67,87 dB(A) Maximale luchtsnelheid

3,69 meter/sec Meetstandaard voor servicewaarde IEC 60879: 1986 (corr. 1992) Contactgegevens voor meer informatie BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany
