РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FN114509 Emerio

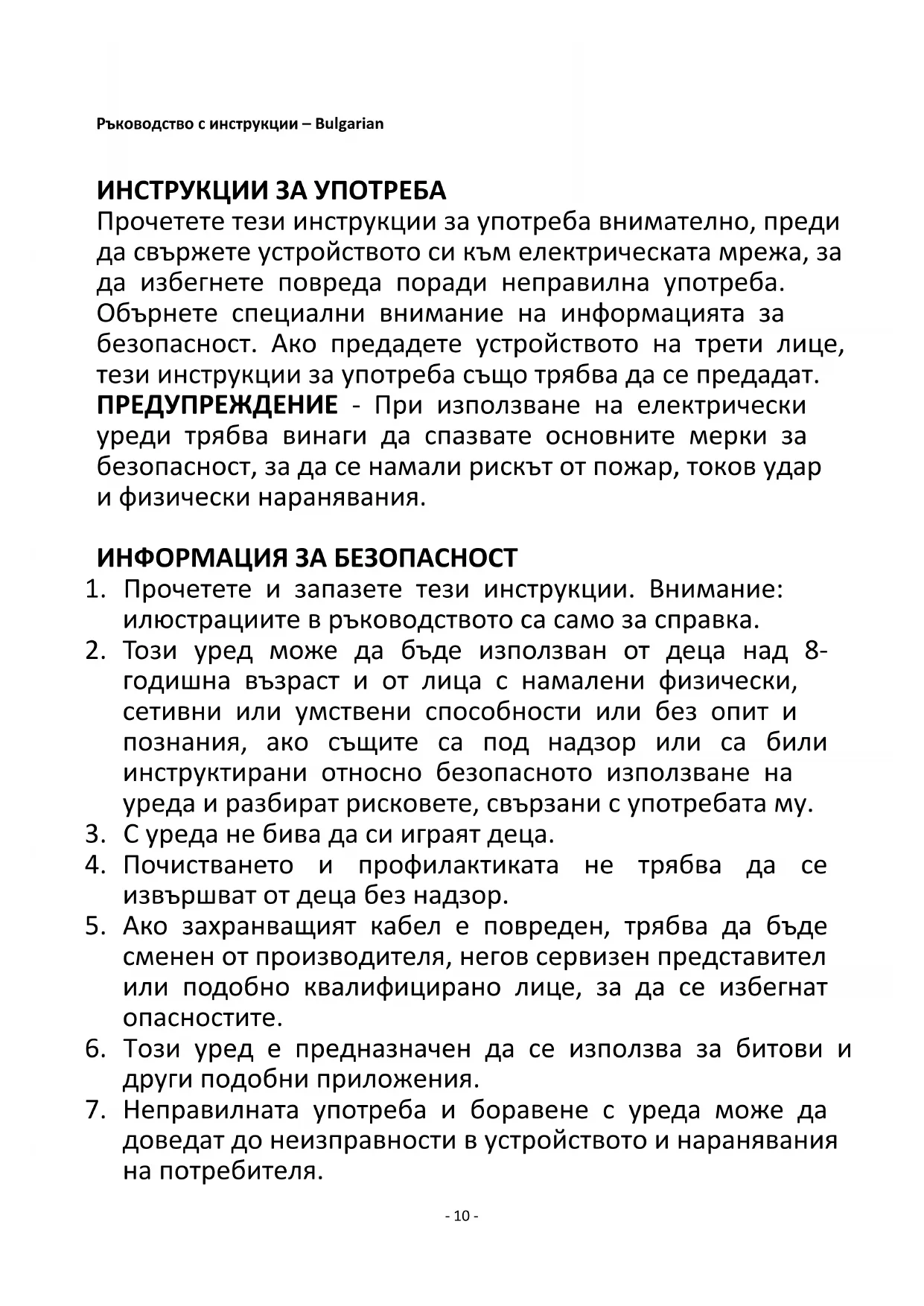

илюстрациите в ръководството са само за справка.

2. Този уред може да бъде използван от деца над 8-

годишна възраст и от лица с намалени физически, сетивни или умствени способности или без опит и познания, ако същите са под надзор или са били инструктирани относно безопасното използване на уреда и разбират рисковете, свързани с употребата му.

3. С уреда не бива да си играят деца.

4. Почистването и профилактиката не трябва да се

извършват от деца без надзор.

5. Ако захранващият кабел е повреден, трябва да бъде

сменен от производителя, негов сервизен представител или подобно квалифицирано лице, за да се избегнат опасностите.

6. Този уред е предназначен да се използва за битови и

други подобни приложения.

7. Неправилната употреба и боравене с уреда може да

доведат до неизправности в устройството и наранявания на потребителя.- 11 -

8. В случай на неправилна употреба или боравене не

поемаме никаква отговорност за възникнали щети.

9. Не потапяйте уреда или щепсела за електрическата

мрежа във вода или други течности. Съществува опасност за живота поради токов удар! Ако все пак това се случи, извадете незабавно щепсела и занесете уреда на специалист за проверка, преди да го използвате

10. Не използвайте уреда, ако кабелът или щепселът за

електрическата мрежа показват следи от повреда, ако устройството е паднало на пода или е било повредено по друг начин. В такива случаи отнесете уреда на специалист за проверка и ремонт, ако е необходимо.

11. Никога не изваждайте щепсела от контакта, като дърпате

кабела, и не го изваждайте с мокри ръце.

12. Внимавайте захранващият кабел да не увисва над остри

ръбове и не го оставяйте да се усуче на примка.

13. Дръжте уреда далече от влага и го предпазвайте от

разливания на течности.

14. Дръжте уреда далече от горещи предмети (напр.

нагревателни плочи) и открит огън.

15. Дръжте уреда и кабела му далече от досега на деца под

16. Използвайте уреда на плоска, суха и устойчива на

17. Никога не оставяйте уреда без надзор по време на

18. Не съхранявайте и използвайте уреда на открито.

19. Съхранявайте го на сухо, недостъпно за деца място (в

20. Никога не прокарвайте пръстите си или други предмети

през решетките (предпазителите на вентилатора), докато вентилаторът работи.

21. Никога не използвайте този продукт без поставени

предпазители на вентилатора, тъй като това може да доведе до сериозно нараняване.- 12 -

22. Уредът трябва да бъде сглобен напълно, преди да се

23. Внимавайте при дълга коса! Тя може да се захване във

вентилатора поради завъртането на въздуха.

24. Не насочвайте въздушния поток към хора за

продължително време.

25. Уверете се, че вентилаторът е изключен от

електрическата мрежа, преди да свалите предпазителя.- 13 -

1. Преден предпазител

4. Винт за затягане на перката

5. Винт за затягане на задния предпазител

6. Заден предпазител

8. Превключвател на скоростта

12. Тръба за регулиране на височината

ИНСТРУКЦИИ ЗА СГЛОБЯВАНЕ ** Моля, сглобете частите правилно като следвате указанията.

1. Сглобяване на крака на триножника

1) Първо поставете главината на триножника на пода. (фиг. 1)

2) Отстранете трите гайки и болтове. (фиг. 2)- 14 -

3) Вземете един от краката и го плъзнете в главината на триножника. Внимавайте за ориентацията на края

на крака. Скосеният ръб трябва да е отгоре, както е показано. (фиг. 3)

4) Подравнете отворите и вмъкнете болта докрай. (фиг. 4)

5) Поставете гайката върху издаващия се край на болта и затегнете гайката с гаечен ключ и отвертка. (фиг.

7) За да отворите краката, хванете крака като държите главината здраво и завъртете крака навън, докато

той се фиксира на място. (фиг. 6)

8) Регулирайте тръбата за регулиране на височината до желаната височина и затегнете затягащия бутон.

(фиг. 7) ВНИМАНИЕ: Внимавайте да не прещипете ръката си или всеки друг предмет в компонентите на шарнира.

2. Сглобяване на корпуса на двигателя

1) Поставете триножника на пода.

2) Отстранете големия черен бутон и монтажния болт от горната част на тръбата за регулиране.

Отвинтете бутона и издърпайте болта навън. (фиг. 8)

3) Разхлабете малкия винт от конзолата на корпуса на двигателя. (фиг. 9)

4) Намерете отвора на тръбата за регулиране, който е указан от стрелката. (фиг. 10)

5) Поставете корпуса на двигателя върху тръбата за регулиране като се уверите, че малкият винт на

конзолата на двигателя е подравнен с отвора в тръбата, след това затегнете винта докрай. (фиг. 11)

6) Вмъкнете монтажния болт през отвора на конзолата и тръбата. Забележка: Квадратната част под

главата на болта трябва да бъде подравнена с квадратния отвол в конзолата (фиг. 12)

7) Поставете отново големия черен бутон към монтажния болт. (фиг. 13)

8) Завинтете малкия черен бутон, но не затягайте. (фиг. 14)

9) Регулирайте ъгъла на главата на вентилатора в желаната позиция и след това затегнете напълно

малкия и големия черен бутон.

3. Сглобяване на предпазителите на вентилатора и перката

1) За сглобяване на предпазителите на вентилатора и перката първо отстранете 4-те винта за

закрепване на задния предпазител от двигателя. (фиг. 15)

2) Поставете задния предпазител в позицията му (с ръкохватката отзад на предпазителя нагоре) и

поставете отново и затегнете 4-те винта. (фиг. 16)

3) Отстранете предпазната пластмасова втулка от вала на двигателя и я изхвърлете.- 15 -

4) След това завъртете вала на двигателя, докато зоната с "плоската" повърхност се насочи нагоре.

5) Плъзнете перката на вентилатора върху вала като се увелите, че винтът е подравнен с "плоската"

повърхност на вала, както е показано. (фиг. 17)

6) Натиснете до края на вала и подравнете с края на отвора за перката на вентилатора, след това

затегнете винта. (фиг. 18)

7) Отворете всички заключващи скоби отстрани на предния предпазител. (фиг. 19)

8) Поставете предния предпазител в позицията му като подравните фиксиращата планка над горната

част на задния предпазител, както е показано и натиснете надолу. (фиг. 20)

9) Застопорете двата предпазителя като затворите скобите върху външната периферия. (фиг. 21)

10) След това, като използвате малката гайка и болта, затегнете двата предпазителя един към друг към

дъното на предпазителите. (фиг. 22) РАБОТНИ ИНСТРУКЦИИ

1. Вкарайте щепсела на захранващия кабел в подходящ контакт.

2. Включете вентилатора, като използвате превключвателя за скоростта на корпуса на двигателя. “0” =

изкл., “1” = ниска скорост, “2” = средна скорост, “3” = висока скорост.

3. Ъгли на накланяне: Можете да разхлабите големия и малък черен бутон на конзолата на двигателя, за

4. Осцилация: за да накарате главата на вентилатора да осцилира, натиснете бутона за осцилация върху

горната част на двигателя. За да спрете осцилацията на главата на вентилатора, издърпайте бутона за

1. Преди обслужване на вентилатора и след всяка употреба изключете уреда и извадете захранващия

2. Никога не потапяйте уреда във вода (опасност от късо съединение). За да почистите уреда трябва

само да го бършете с влажна кърпа и да го оставите да изсъхне напълно. Винаги изваждайте щепсела от мрежата преди това.

3. Внимавайте да не се натрупа прекалено много прах по решетката за входящия и изходящия въздух и

от време на време я почиствайте със суха четка или прахосмукачка. ТЕХНИЧЕСКИ ДАННИ Работно напрежение: 220-240V ~ 50/60Hz Консумация на електроенергия: 60W- 16 - Рециклиране – Европейска директива 2012/19/ЕС Тази маркировка указва, че този продукт не трябва да бъде изхвърлян с други домакински отпадъци. За да се предотвратят отрицателните въздействия върху околната среда или човешкото здраве, породени от неконтролираното изхвърляне на отпадъци, трябва да предадете продукта за рециклиране, с което ще подпомогнете устойчивия модел на повторно използване на материалите. За да предадете използваното устройство за рециклиране, използвайте системите за връщане и събиране или се свържете с търговския представител, от когото сте закупили продукта. Търговските представители могат да предадат продукта за рециклиране, съобразено с опазването на околната среда.- 17 - Информация за продукти, свързани с енергопотреблението (BGR) Доставчик: BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany Декларира, че продуктът, описан по-долу: Информационни изисквания Информация за идентифициране на FN-114509.1 & FN-114509.2, за който важи информацията [вентилатор със стойка]

Минимален дебит на вентилатора

/min Входяща мощност на вентилатора

Ниво на звукова мощност на вентилатора

67,87 dB(A) Максимална скорост на въздушната струя

3,69 meters/sec Стандарт за измерване на сервизна стойност IEC 60879: 1986 (corr. 1992) Данни за контакт за получаване на още информация BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany
