MODE D'EMPLOI FN114509 Emerio

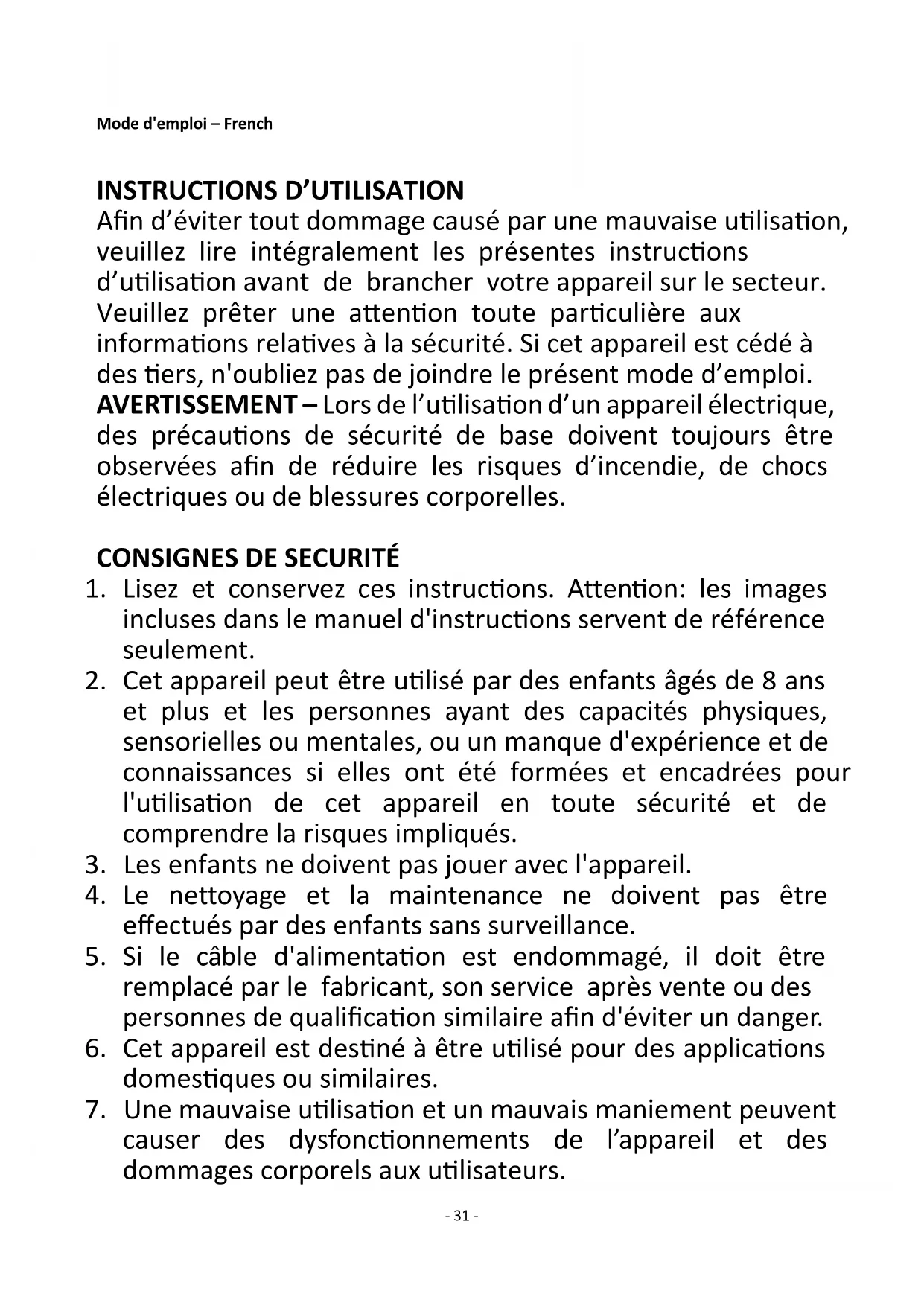

Afin d’éviter tout dommage causé par une mauvaise utilisation, veuillez lire intégralement les présentes instructions d’utilisation avant de brancher votre appareil sur le secteur. Veuillez prêter une attention toute particulière aux informations relatives à la sécurité. Si cet appareil est cédé à des tiers, n'oubliez pas de joindre le présent mode d’emploi. AVERTISSEMENT – Lors de l’utilisation d’un appareil électrique, des précautions de sécurité de base doivent toujours être observées afin de réduire les risques d’incendie, de chocs électriques ou de blessures corporelles.

CONSIGNES DE SECURITÉ

1. Lisez et conservez ces instructions. Attention: les images

incluses dans le manuel d'instructions servent de référence seulement.

2. Cet appareil peut être utilisé par des enfants âgés de 8 ans

et plus et les personnes ayant des capacités physiques, sensorielles ou mentales, ou un manque d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et de comprendre la risques impliqués.

3. Les enfants ne doivent pas jouer avec l'appareil.

4. Le nettoyage et la maintenance ne doivent pas être

effectués par des enfants sans surveillance.

5. Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

6. Cet appareil est destiné à être utilisé pour des applications

domestiques ou similaires.

7. Une mauvaise utilisation et un mauvais maniement peuvent

causer des dysfonctionnements de l’appareil et des dommages corporels aux utilisateurs.- 32 -

8. En cas de mauvaise utilisation ou de manipulation

inappropriée, aucune garantie ne peut être assumée pour les dommages éventuels.

9. N’immergez pas l’appareil, son cordon secteur ou sa prise

dans l’eau ou dans tout autre liquide. Il y a un risque vital en cas de choc électrique! Néanmoins, si tel est le cas, débranchez immédiatement l’appareil du réseau puis faites- le vérifier par un spécialiste avant de l’utiliser à nouveau.

10. N’utilisez pas l’appareil si le cordon ou la prise d’alimentation

électrique présente des signes de dommage. Si l’appareil est tombé au sol ou a été endommagé d’une autre manière. En pareil cas, emmenez l’appareil chez un spécialiste qui le vérifiera et le réparera si nécessaire.

11. Ne jamais débrancher la fiche secteur de la prise de courant

en tirant sur le cordon d’alimentation ou avec les mains mouillées.

12. S’assurer que le cordon d’alimentation n’est pas posé sur des

bords tranchants ou coincé.

13. Tenir l’appareil à l’abri de l’humidité et le protéger des

14. Tenir l’appareil à l’écart des objets émettant de la chaleur (ex:

plaques chauffantes) et des flammes.

15. Conservez l’appareil et son cordon hors de la portée des

enfants de moins de 8 ans.

16. Placez l’appareil sur une surface plate, sèche et résistante à

17. Ne jamais laisser l’appareil sans surveillance en cours

18. Ne pas ranger ou utiliser l’appareil à l’extérieur.

19. Conserver l’appareil dans un endroit sec, hors de la portée

des enfants (dans son emballage).

20. Ne jamais placer les doigts ou autres objets à travers les

grilles (grilles de protection) lorsque le ventilateur fonctionne.

21. N’utilisez jamais le produit sans ses grilles assemblées, car

cela pourrait provoquer de graves blessures corporelles.- 33 -

22. L’appareil doit être correctement assemblé avant d’être

23. Attention aux cheveux longs! Ceux-ci pourraient se coincer

dans le ventilateur en raison des mouvements d’air.

24. Ne pas diriger le flux d’air vers des personnes pendant de

25. S'assurer que le ventilateur est déconnecté du réseau avant

de retirer le protecteur.- 34 -

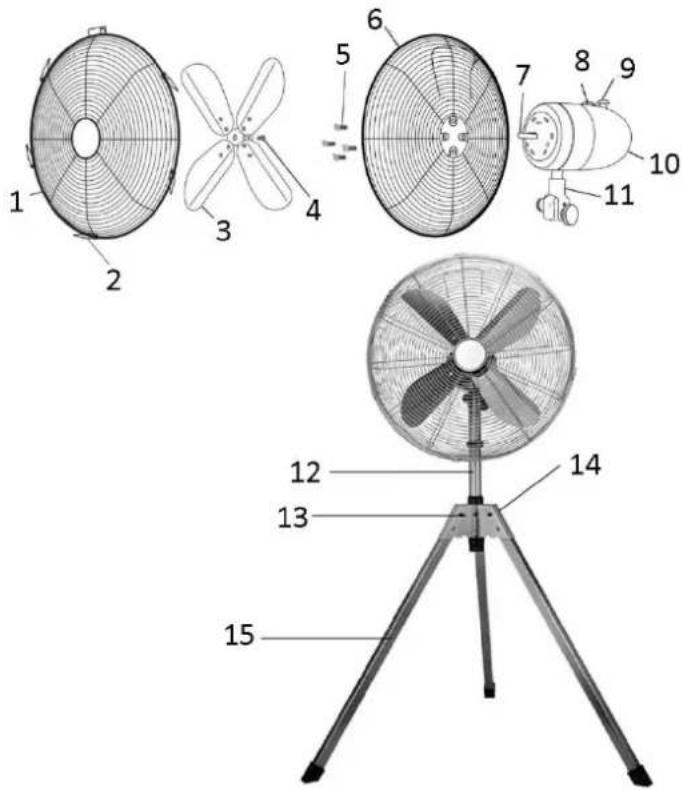

2. Clip de verrouillage

4. Vis de fixation des pales

5. Vis de fixation de la grille arrière

8. Sélecteur de vitesse

9. Commande d'oscillation

10. Boîtier du moteur

11. Support de moteur

12. Tube de réglage de la hauteur

15. Jambe de trépied

INSTRUCTIONS D’ASSEMBLAGE

** Assemblez correctement le produit en respectant l’ordre suivant.

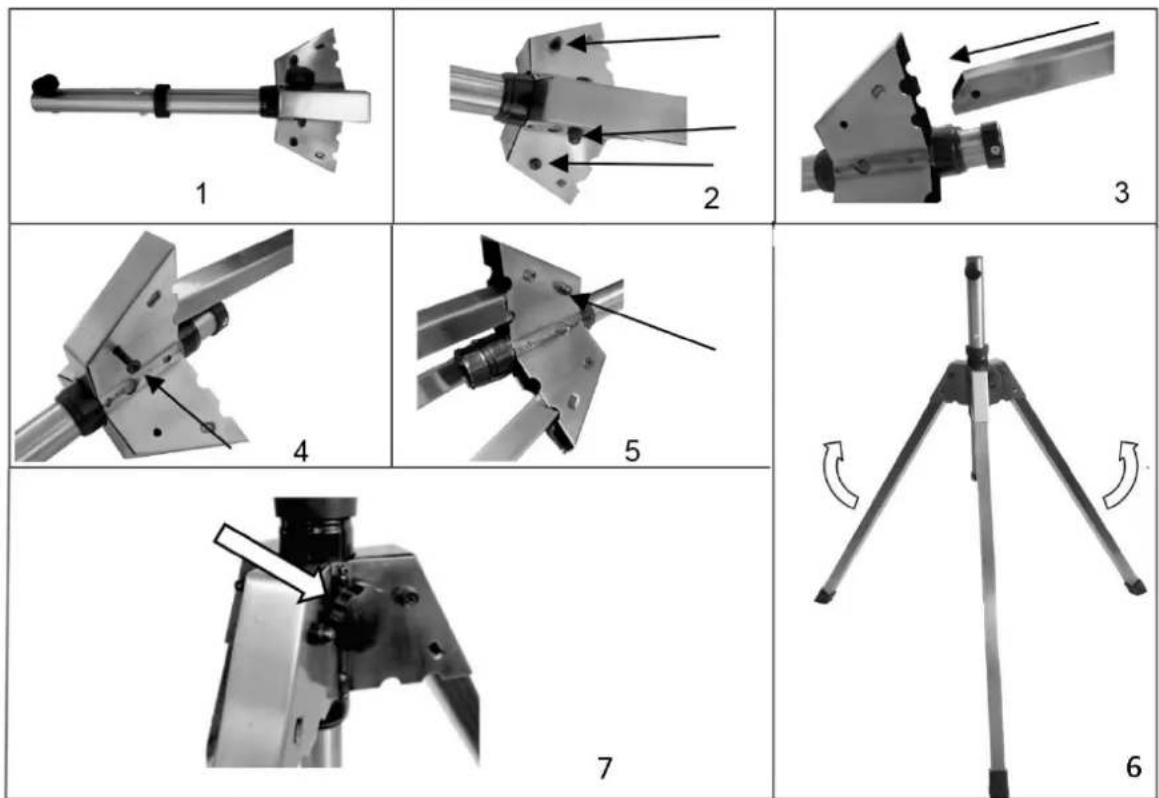

1. Assembler les jambes de trépied

1) Posez d’abord le moyeu de trépied sur le sol. (Image 1)

2) Retirez les trois écrous et vis. (Image 2)

3) Prenez l’une des jambes et insérez-la dans le moyeu de trépied. Faites attention à l’orientation des

extrémités de la jambe. L’extrémité chanfreinée doit être positionnée en haut comme montré. (Image 3)- 35 -

4) Alignez les trous et insérez la vis entièrement. (Image 4)

5) Placez l’écrou sur le bout saillant de la vis et serrez-les avec une clé et un tournevis. (Image 5)

6) Répétez la même procédure pour les deux autres jambes.

7) Pour ouvrir les jambes, saisissez-en une tout en tenant fermement le moyeu et faites-la pivoter vers

l’extérieur jusqu’à ce qu’elle se bloque. (Image 6)

8) Réglez le tube de réglage de la hauteur à la hauteur désirée et serrez le bouton de fixation. (Image 7)

ATTENTION : Prenez garde de ne pas pincer vos doigts ou des objets entre les pièces articulées.

2. Assembler le boîtier du moteur

1) Placez le trépied sur le sol.

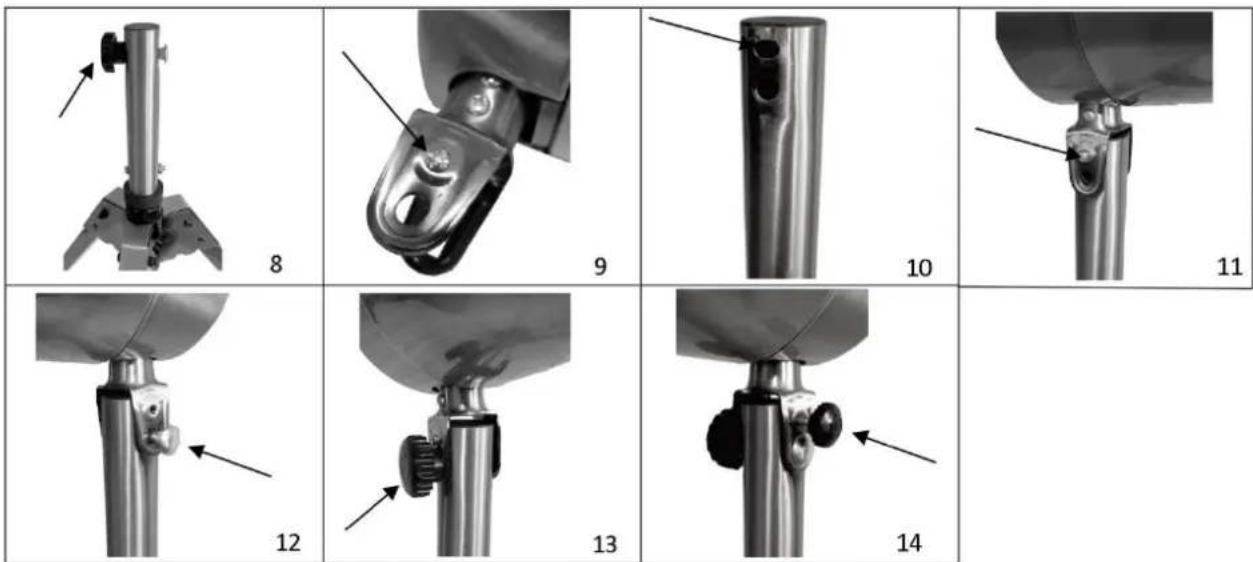

2) Retirez le grand bouton noir et la vis d’assemblage du haut du tube de réglage. Dévissez le bouton et tirez la

vis en ligne droite hors du tube. (Image 8)

3) Desserrez la petite vis du support du boîtier du moteur. (Image 9)

4) Identifiez le trou du tube de réglage indiqué par la flèche. (Image 10)

5) Placez le boîtier du moteur sur le haut du tube de réglage en alignant la petite vis du support du moteur

avec le trou du tube, puis vissez complètement la vis. (Image 11)

6) Insérez la vis d’assemblage dans le support et le tube. Remarque : La section carrée sous la tête de vis doit

être alignée avec le trou carré du support. (Image 12)

7) Réinstallez le grand bouton noir sur la vis d’assemblage. (Image 13)

8) Vissez le petit bouton noir, mais sans le serrer. (Image 14)

9) Réglez l’angle d’inclinaison de la tête du ventilateur dans la position désirée, puis serrez complètement les

deux boutons noirs petit et grand.

3. Assembler les pales et grilles du ventilateur

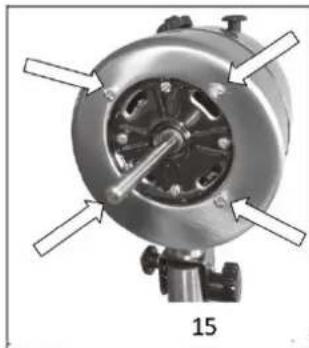

1) Pour assembler les pales et grilles du ventilateur, retirez d’abord les 4 vis de fixation de la grille arrière sur le

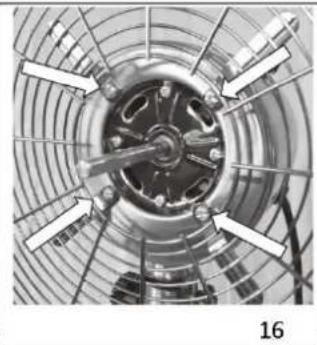

boîtier du moteur. (Image 15) 2) Placez la grille arrière en position (avec la poignée arrière de la grille en haut), réinsérez les 4 vis et vissez-les complètement. (Image 16)

3) Retirez le manchon en plastique de protection de l’axe du moteur et jetez-le.

4) Puis tournez l’axe du moteur jusqu’à ce que sa zone plate soit dirigée vers le haut.

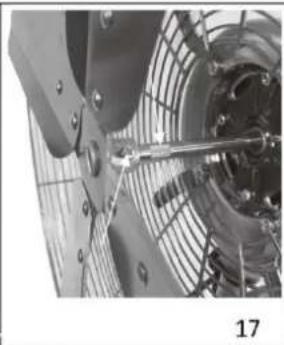

5) Insérez les pales sur l’axe en alignant la vis avec la zone plate de l’axe, comme montré. (Image 17)

6) Insérez les pales jusqu’à ce que l’extrémité de l’axe soit à ras du trou des pales, puis serrez la vis. (Image 18)- 36 -

7) Ouvrez tous les clips de fixation du pourtour de la grille avant. (Image 19)

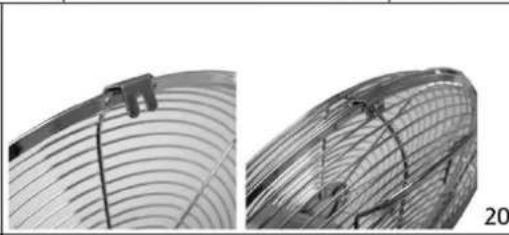

8) Placez la grille avant en alignant sa plaquette de positionnement par-dessus le haut de la grille arrière et en

la poussant vers le bas. (Image 20)

9) Solidarisez les deux grilles en ferment les clips sur leur pourtour. (Image 21)

10) Puis fixez-les avec la petite vis et le petit écrou au bas des deux grilles. (Image 22)

INSTRUCTIONS DE FONCTIONNEMENT

1. Branchez le câble d'alimentation à une prise électrique murale.

2. Mettez le ventilateur en marche en utilisant l'interrupteur de réglage de la vitesse situé sur le boîtier du

moteur. “0” = arrêt, “1” = vitesse faible, “2” = vitesse moyenne, “3” = vitesse élevée.

3. Angles d’inclinaison : Vous pouvez desserrer les petit et grand boutons noirs du support du moteur pour

régler l’orientation du ventilateur. Puis fixez-le dans cette position en resserrant les boutons.

4. Oscillation : pour faire osciller la tête du ventilateur, enfoncez le bouton d'oscillation situé sur le dessus du

moteur. Pour arrêter l'oscillation de la tête du ventilateur, tirez le bouton d'oscillation vers le haut. NETTOYAGE

1. Éteindre l’appareil et débrancher le cordon d’alimentation de la prise avant de procéder à toute réparation

du ventilateur et après chaque utilisation.

2. Ne jamais plonger l’appareil dans l’eau (danger de court-circuit). Utiliser un chiffon humide pour nettoyer

l’appareil, puis le sécher soigneusement. Toujours débrancher la prise secteur au préalable.

3. Veiller à ce qu’aucun excédent de poussière ne s’accumule dans la grille d’entrée ou de sortie d’air et la

nettoyer de temps à autre à l’aide d’une brosse sèche ou d’un aspirateur.

Tension d’opération: 220-240V ~ 50/60Hz Consommation énergétique: 60W Recyclage – Directive européenne 2012/19/EU Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Pour limiter les risques pour l’environnement et la santé entraînés par le rejet non contrôlé des déchets, recyclez ce dernier pour promouvoir une réutilisation responsable de ses matériaux. Pour recycler votre produit, utilisez les réseaux de collecte de votre région ou prenez contact avec le revendeur du produit. Ce dernier pourra vous aider à le recycler.- 37 - Informations ERP (FRA) Fournisseur : BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany Déclare que le produit désigné ci-dessous : Exigences en matière d'informations Informations d'identification FN-114509.1 & FN-114509.2 sur lesquelles portent les informations (Ventilateur sur pied) Description Symbole Valeur Unité Débit d’air maximal

/min Puissance absorbée

/min)/W Consommation d'électricité en mode veille

Niveau de puissance acoustique

3,69 mètres/sec Norme de mesure de la valeur de service IEC 60879: 1986 (corr. 1992) Coordonnées de contact pour tout complément d'information BAHAG AG Gutenbergstr. 21 68167 Mannheim Germany

Satisfait aux exigences des Directives du Conseil : Règlement (UE) n° 206/2012 de la Commission du 6 mars 2012 et amendé par le règlement (UE) n° 2016/2282 de la Commission portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux climatiseurs et aux ventilateurs de confort.

En ce qui concerne les informations pour les consommateurs sur comment installer, utiliser et entretenir le produit, les informations DEEE, consultez le manuel d’instruction fourni avec l’emballage.- 38 - Instruction manual – English
