BEDIENUNGSANLEITUNG IAN 364921 Livarno Lux

LED-BAND 10 M Montage-, Bedienungs- und Sicherheitshinweise

Messpunkt der Gehäusetemperatur Unabhängiges Betriebsgerät Wechselspannung (Strom- und Spannungsart) Polarität des Netzanschlusses Hertz (Frequenz) d.c. DC Gleichspannung (Strom- und Spannungsart) Watt (Wirkleistung)

Entsorgen Sie Verpackung und Gerät umweltgerecht! Die Leuchte besitzt den Schutzgrad „IP20“ und ist ausschließlich für den Ein- satz im Innenbereich von privaten Haus- halten vorgesehen.

Gehäusetemperatur am angegebenen Punkt Warn- und Sicherheitshinweise beachten! Warnung! Gefahr von elektrischem Schlag Lebens- und Unfallgefahr für Kleinkinder und Kinder Batterien außerhalb der Reichweite von Kindern aufbewahren! Umweltschäden durch falsche Entsorgung der Batterien/Akkus! SELV Schutzkleinspannung Außer Reichweite von Kindern aufbewahren! Die Verpackung besteht aus 100 % recyceltem Papier. Schutzklasse II

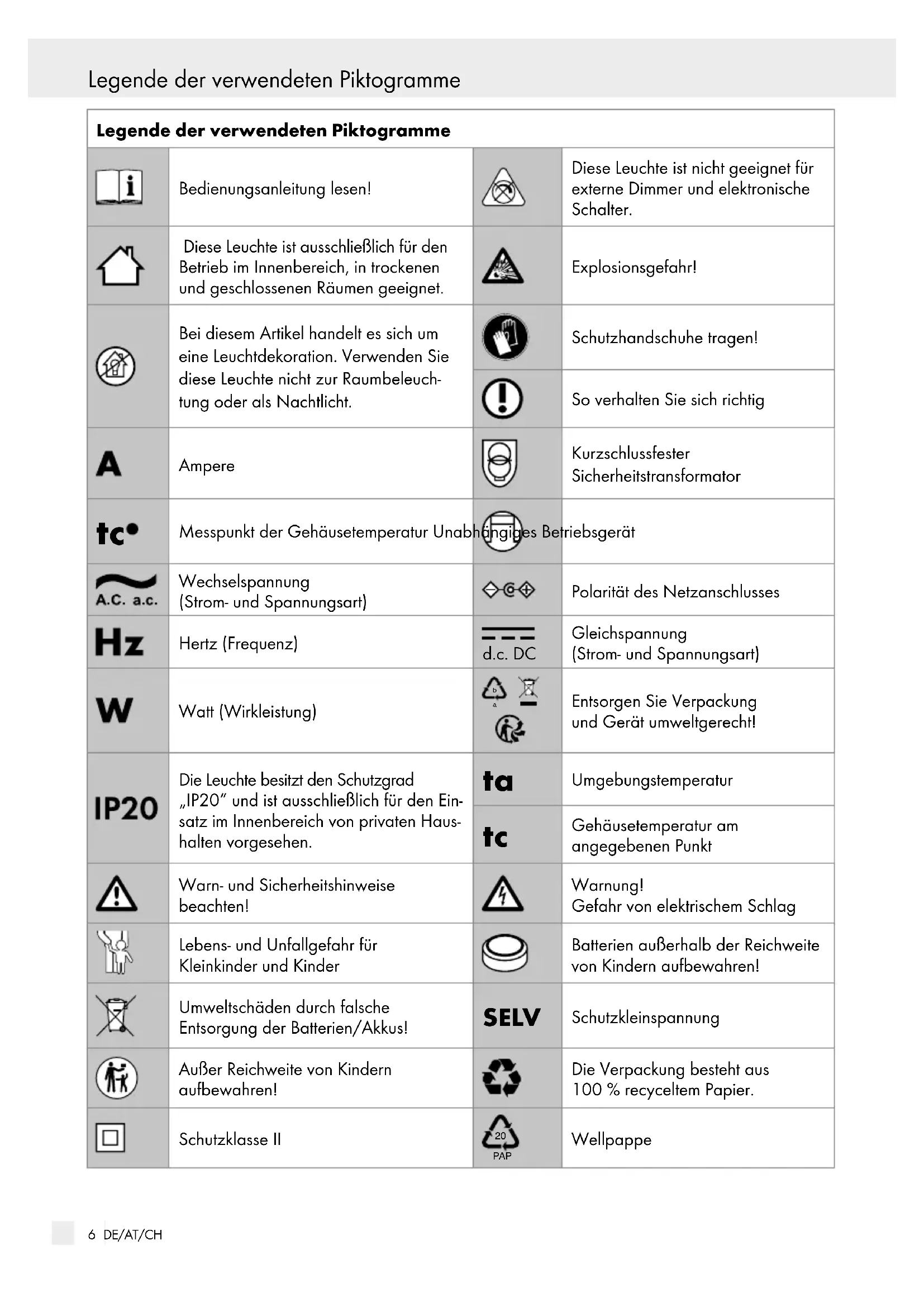

PAP Wellpappe Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme/Einleitung7 DE/AT/CH Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme

LDPE Polyethylen (geringe Dichte) Die Leuchte ist nur mit dem mitgelieferten Steckernetzteil „XY24LE-240100VH-EW“ zu betreiben. Sicherheitshinweise Handlungsanweisungen LED-Band 10 m Einleitung Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheits- hinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haus- halten und nicht für den kommerziellen Gebrauch vorgesehen. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschä- digung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand elektrischem Schlag etc. verbunden. Dieses Produkt ist vorgesehen für den normalen Betrieb. Bei diesem Artikel handelt es sich um eine Leuchtdekoration. Verwenden Sie diese Leuchte nicht zur Raumbeleuchtung oder als Nachtlicht. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Band (10 m), Modell 14164900L 1 Netzteil (inkl. Netzkabel) 1 Fernbedienung inkl. Batterie (Lithium) 1 Kabelhalterung 1 Klebestreifen 1 Bedienungsanleitung Teilebeschreibung

Netzanschlussleitung

Klebestreifen Legende der verwendeten Piktogramme/Einleitung8 DE/AT/CH Technische Daten Leuchte: Modell-Nr.: 14164900L Betriebsspannung: 230–240 V

50 Hz Nennleistung max.: max. 22 W Schutzklasse: II/ Schutzart: IP20 Netzstecker: Modell-Nr.: XY24LE-240100VH-EW Betriebsspannung: 220–240 V

, 50 Hz, 0,4 A Schutzklasse: II/ Schutzart: IP20 Ausgangsleistung: 24 V , 1 A; 24 W Fernbedienung: Batterie: 1 x CR2025 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haf- tung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht- beachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch das LED- Band auf etwaige Beschädigungen. Benutzen Sie Ihr LED-Band niemals, wenn Sie irgendwelche Beschädigungen feststellen. Eine beschädigte Netzanschlussleitung bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an die Servicestelle oder eine Elektrofachkraft. Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu ver- schrotten. Das Gerät enthält keine Teile, welche vom Verbraucher gewartet werden können. Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Artikels übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der netzspannungsführenden Leitungen und Kontakte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Benutzen Sie das LED Band nicht, wenn es mit Gegenständen abgedeckt oder in eine Ober- fläche eingelegt ist. Montieren Sie die Leuchte nicht auf feuchten oder leitenden Untergründen. Dieses LED-Band darf mit einem anderen LED- Band nicht elektrisch verbunden werden. Nicht mit scharfen Klammern oder Nägeln befestigen. Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose. Einleitung/Sicherheit Sicherheit9 DE/AT/CH Einleitung/Sicherheit Vermeiden Sie ein übermäßiges Knicken des LED-Bandes. Fassen Sie niemals den Netzstecker oder das LED-Band mit nassen Händen an. Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewähr- leistungsansprüche. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle das Ende ihrer Lebens- dauer erreicht hat, ist die gesamte Leuchte zu ersetzen. Das LED-Band darf nicht mit dem Stromnetz verbunden werden, während es in der Verpa- ckung ist. Legen Sie den Artikel vollständig aus, bevor Sie ihn an das Stromnetz anschließen. Bei manchen Personen kann es zu epileptischen Anfällen oder Bewusstseinsstörungen kommen, wenn Sie bestimmten Blitzlichtern oder Licht- effekten ausgesetzt werden. Suchen Sie bei epileptischen Symptomen umgehend einen Arzt auf. Vermeiden Sie Brand- und Verletzungsgefahr Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten. So verhalten Sie sich richtig Montieren Sie das LED-Band so, dass es vor Verschmutzung und zu starker Erwärmung geschützt ist. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie das LED-Band in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit dem LED-Band selbst vertraut. Um das LED-Band vollständig von der Strom- versorgung zu trennen, muss der Netzadapter aus der Steckdose gezogen werden. Sicherheitshinweise für Batterien/Akkus

BATTERIEN AUSSERHALB DER

REICHWEITE VON KINDERN

AUFBEWAHREN! Das Verschlucken kann chemische Verbrennungen

Perforation von Weichteilgewebe und den Tod verursachen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen. LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus. Risiko des Auslaufens von Batterien/Akkus Vermeiden Sie extreme Bedingungen und Tem- peraturen, die auf Batterien/Akkus einwirken können z. B. auf Heizkörpern/direkte Sonnen- einstrahlung. Wenn Batterien/Akkus ausgelaufen sind, ver- meiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf! Sicherheit10 DE/AT/CH LED-Band montierenSicherheit/Inbetriebnahme SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Batterien/ Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien/Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden. Verwenden Sie nur Batterien/Akkus des gleichen Typs. Mischen Sie nicht alte Batterien/Akkus mit neuen! Entfernen Sie die Batterien/Akkus, wenn das Produkt längere Zeit nicht verwendet wird. Risiko der Beschädigung des Produkts Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp! Setzen Sie Batterien/Akkus gemäß der Polari- tätskennzeichnung (+) und (-) an Batterie/Akku und des Produkts ein. Reinigen Sie Kontakte an Batterie/Akku und im Batteriefach vor dem Einlegen! Entfernen Sie erschöpfte Batterien/Akkus umgehend aus dem Produkt. Inbetriebnahme Entfernen Sie alle Verpackungsmaterialien vor dem ersten Gebrauch. Das LED-Band darf nicht mit dem Versorgungs- netz verbunden werden, während es in der Verpackung ist. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Batterien einlegen/wechseln Hinweis: Ziehen Sie vor dem ersten Gebrauch den Isolierstreifen

aus dem Batteriefach

Wenn die Reichweite der Fernbedienung

nachlässt, müssen Sie die Batterie

Ziehen Sie dazu die Batterieschublade aus der Fernbedienung

. Entnehmen Sie die Batterie

und legen Sie die neue Batterie ein. Hinweis: Die richtige Polarität wird auf der Rückseite der Fernbedienung

angezeigt. Schieben Sie die Batterieschublade wieder in die Fernbedienung

(siehe Abb. A1). LED-Band kürzen Sie haben die Möglichkeit, das LED-Band individuell zu kürzen. LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band

vom Stromnetz. Ziehen Sie dazu den Netzadapter

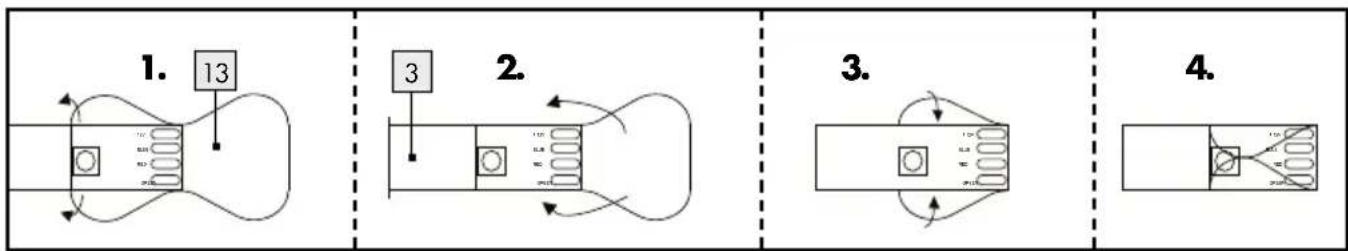

aus der Steckdose. Wählen Sie die gewünschte Länge des LED-Bandes aus. Hinweis: Achten Sie darauf, dass Sie das LED-Band an der richtigen Stelle kürzen. Die Schnittstelle liegt genau in der Mitte der Pole und ist mit einer schwarzen Linie/Schere gekenn- zeichnet (+12 V, Blue, Red, Green) (siehe Abb. B). Kürzen Sie das LED-Band

mittels einer Schere. Achten Sie darauf, dass Sie vor der Benutzung das offene Ende des LED-Bandes

mit dem Klebestreifen

abkleben (siehe Abb. 1–4).

311 DE/AT/CH LED-Band montieren LED-Band montieren Hinweis: Achten Sie darauf, dass die Montage- fläche sauber, fettfrei und trocken ist. Andernfalls können die Hafteigenschaften des Klebebands beeinträchtigt sein. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Verbinden Sie die Netzanschlussleitung

mit der Empfängereinheit

mit Hilfe von Stecker

, sofern diese noch nicht vormon- tiert sind. Wählen Sie eine geeignete Montagefläche aus. Entfernen Sie die Schutzfolie

von der Rück- seite des LED-Bandes

und der Empfänger- einheit (siehe Abb. B). Kleben Sie das LED-Band

und die Empfänger- einheit mit dem Klebeband auf die Montage- fläche und drücken Sie es fest an. Entfernen Sie die Schutzfolie

(siehe Abb. D) von der Rückseite der Kabelhalterung

Kleben Sie die Kabelhalterung

an die gewünschte Stelle. Stecken Sie den Netzadapter

in die Steckdose. Ihre Leuchte ist nun betriebsbereit. LED-Band ein-/ausschalten Drücken Sie die ON-Taste der Fernbedienung

einzuschalten. Drücken Sie die OFF-Taste der Fernbedienung

auszuschalten. Hinweis: Die OFF-Taste der Fernbedienung

ist nur für kurzfristiges Ausschalten des LED-Bands

geeignet. Ziehen Sie den Netzadapter

aus der Steckdose, um das LED-Band

dau- erhaft auszuschalten. Leuchteffekte mit Hilfe der Fernbedienung steuern Hinweis: Der Sender der Fernbedienung

befindet sich auf der entgegengesetzten Seite des Batteriefachs

Sorgen Sie dafür, dass sich zwischen Sender und Empfänger keine Hindernisse befinden. Die Reichweite der Fernbedienung beträgt ca. 5 m (siehe Abb. C). Folgende Funktionen stehen Ihnen zur Verfügung: : Lichtstärke erhöhen (Taste kurz drücken)/ Geschwindigkeit bei Farbwechsel erhöhen (Taste gedrückt halten) : Lichtstärke verringern (Taste kurz drücken)/ Geschwindigkeit bei Farbwechsel verringern (Taste gedrückt halten)

: LED-Band einschalten OFF : LED-Band ausschalten

: rotes Licht/verschiedene Rottöne einstellen

: grünes Licht/verschiedene Grüntöne einstellen

: blaues Licht/verschiedene Blautöne einstellen

: weißes Licht einstellen FLASH : Farbwechsel (3 Farben) STROBE : fließender Farbwechsel (3 Farben) FADE : fließender Farbwechsel (7 Farben) SMOOTH : Farbwechsel (7 Farben) Wartung und Reinigung LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band

vom Stromnetz. Ziehen Sie dazu den Netzadapter

aus der Steckdose. Sicherheit/Inbetriebnahme12 DE/AT/CH Garantie und ServiceWartung und Reinigung/Entsorgung/Garantie und Service Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung des LED-Bandes

ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe/80–98: Ver- bundstoffe. Das Produkt und die Verpackungs- materialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungs- zeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Altgeräte können auch bei Einzelhändlern, die elektrische Geräte zum Verkauf anbieten, zurück gegeben werden. Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und / oder das Produkt über die angebotenen Sammel- einrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien/Akkus! Batterien/Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehand- lung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/ Akkus bei einer kommunalen Sammelstelle ab. Garantie und Service Garantieerklärung Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14164900L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Serviceadresse Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND Tel.: +49 29 61/97 12-800 Fax: +49 29 61/97 12-199 E-Mail: kundenservice@briloner.com www.briloner.com Kostenlose Servicenummer: Tel.: 00800 / 2745663713 DE/AT/CH Garantie und Service IAN 389716_2201 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 389716_2201) als Nachweis für den Kauf bereit. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hin- terlegt. Hersteller Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND Wartung und Reinigung/Entsorgung/Garantie und Service14 Table of contents15 GB/IE List of pictograms used ........................................................................................................ Page 16 Introduction ................................................................................................................................... Page 17 Intended use ........................................................................................................................................ Page 17 Scope of delivery ................................................................................................................................Page 17 Parts description ..................................................................................................................................Page 17 Technical data ..................................................................................................................................... Page 18 Safety .................................................................................................................................................Page 18 Safety instructions ................................................................................................................................Page 18 Safety instructions for batteries/rechargeable batteries ...................................................................Page 19 Initial use .........................................................................................................................................Page 20 Replacing/inserting batteries .............................................................................................................Page 20 Trimming the LED tape ........................................................................................................................Page 20 Installing the LED strip ..........................................................................................................Page 20 Switching the LED strip on/off ............................................................................................................ Page 21 Controlling light effects with the remote control ................................................................................ Page 21 Maintenance and cleaning ............................................................................................... Page 21 Disposal ............................................................................................................................................Page 21 Warranty and service ...........................................................................................................Page 22 Warranty .............................................................................................................................................Page 22 Service address ................................................................................................................................... Page 22 Declaration of conformity ...................................................................................................................Page 22 Manufacturer .......................................................................................................................................Page 22 Table of contents16 GB/IE List of pictograms used List of pictograms used Please read the operating instructions! This lamp is not suitable for external dimmers or electronic switches. This light is only suitable for indoor use in dry and enclosed spaces. Danger of explosion! This product is an illuminated decora- tion. Do not use these lights for room lighting or as a night light. Wear safety gloves! For your safety Ampere Short-circuit proof safety transformer
