BEDIENUNGSANLEITUNG PHPA 4 C4 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

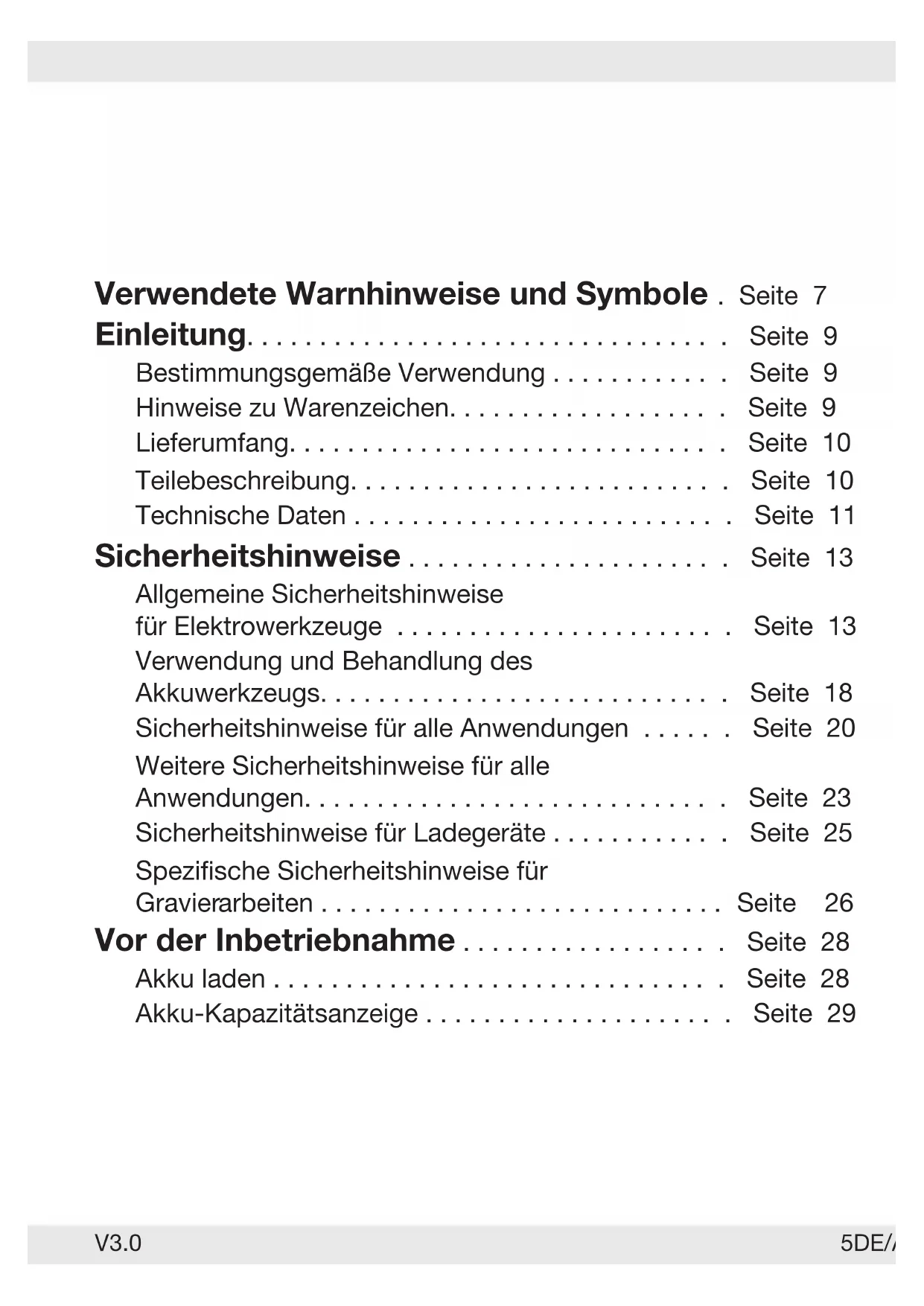

[6]5DE/AT/CH Verwendete Warnhinweise und Symbole . Seite 7 Einleitung................................ . Seite 9 Bestimmungsgemäße Verwendung ........... . Seite 9 Hinweise zu Warenzeichen.................. . Seite 9 Lieferumfang............................. . Seite 10 Teilebeschreibung......................... . Seite 10 Technische Daten ......................... . Seite 11 Sicherheitshinweise ..................... . Seite 13 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ...................... . Seite 13 Verwendung und Behandlung des Akkuwerkzeugs........................... . Seite 18 Sicherheitshinweise für alle Anwendungen ..... . Seite 20 Weitere Sicherheitshinweise für alle Anwendungen............................ . Seite 23 Sicherheitshinweise für Ladegeräte ........... . Seite 25 Spezische Sicherheitshinweise für Gravierarbeiten ........................... . Seite 26 Vor der Inbetriebnahme ................. . Seite 28 Akku laden .............................. . Seite 28 Akku-Kapazitätsanzeige .................... . Seite 29 V 3.06 DE/AT/CH Bedienung............................... . Seite 29 Ein-/Ausschalten.......................... . Seite 30 Eindringtiefe der Gravur einstellen ............ . Seite 30 Gravierspitze auswechseln .................. . Seite 30 Arbeitshinweise........................... . Seite 31 Reinigung und Wartung ................. . Seite 32 Reinigung ............................... . Seite 32 Lagerung ................................ . Seite 32 Transport ................................ . Seite 33 Entsorgung .............................. . Seite 33 Garantie ................................. . Seite 36 Abwicklung im Garantiefall .................. . Seite 37 Service .................................. . Seite 38 EU-Konformitätserklärung .............. . Seite 397DE/AT/CH Verwendete Warnhinweise und Symbole In der Bedienungsanleitung und auf der Verpackung werden die folgenden Warnhinweise verwendet: Lesen Sie die Bedienungsanleitung. GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“ bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT! Dieses Symbol mit dem Signalwort „Vorsicht“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann. HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen. Wechselstrom/-spannung Gleichstrom/-spannung8 DE/AT/CH

Tragen Sie Gehörschutz! Tragen Sie Augenschutz! Tragen Sie Staubschutz! max. 45°C Schützen Sie den Akku-Pack vor Hitze und dauerhafter, starker Sonneneinstrahlung. Schützen Sie den Akku-Pack vor Wasser und Feuchtigkeit. Schützen Sie den Akku-Pack vor Feuer.

Leerlaufdrehzahl min

Umdrehungen pro Minute Verwenden Sie das Produkt nur in trockenen Innenräumen. Sicherheitshinweise Handlungsanweisungen Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreenden EU‑Richtlinien.9DE/AT/CH

4 V AKKU-GRAVIERGERÄT

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Akku-Graviergerät (nachfolgend „Produkt“ oder „Elektrowerkzeug“ genannt) ist zum Gravieren oder Dekorieren von Materialien wie Metall, Kunststo, Glas, Keramik, Holz, Leder und Stein vorgesehen. Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für gewerblichen Einsatz bestimmt. Hinweise zu Warenzeichen USB

ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc. Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.10 DE/AT/CH Lieferumfang

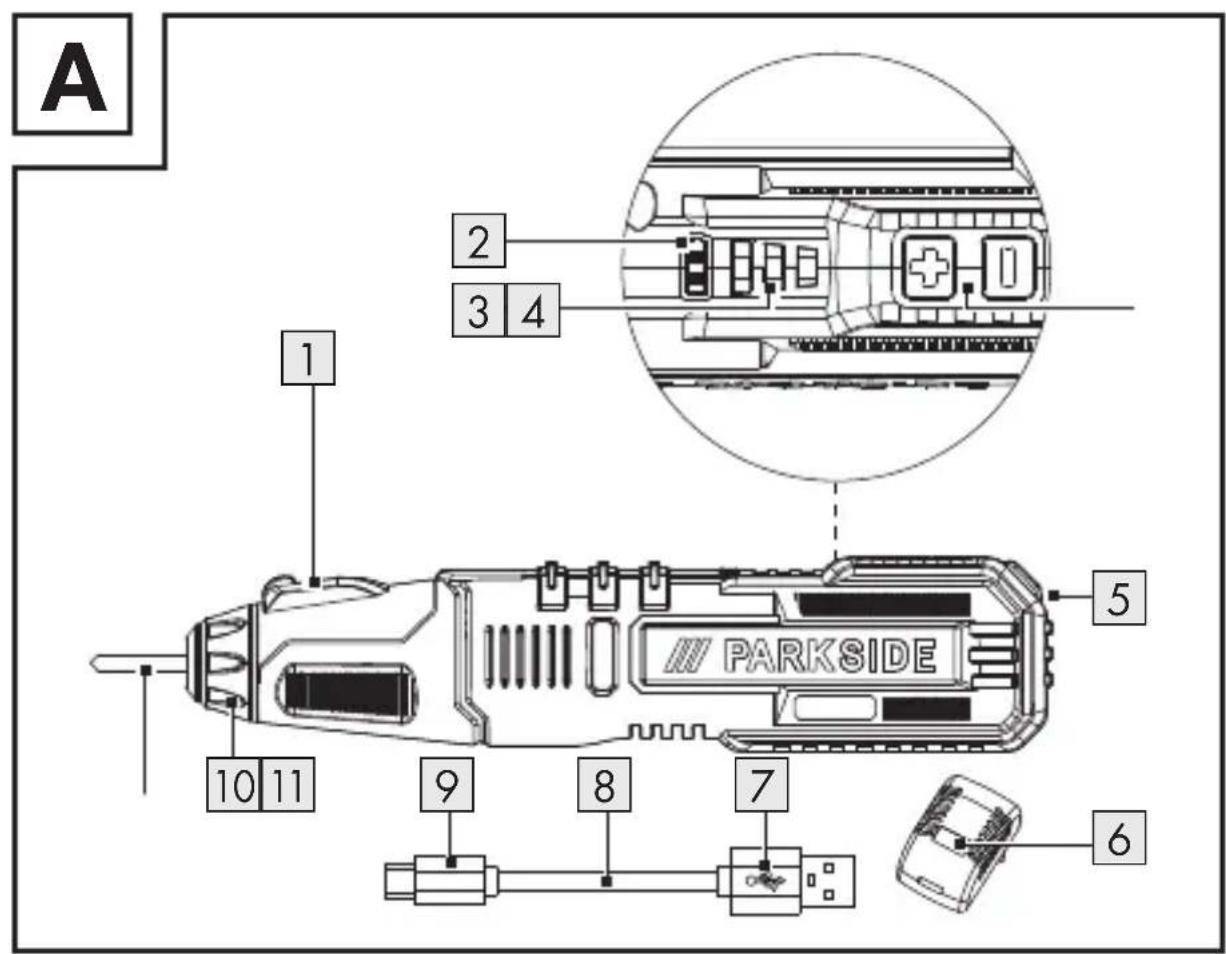

WARNUNG! u Das Produkt und die Verpackungs materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststobeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1 4 V Akku-Graviergerät 1 Ladekabel 5 Gravierschablonen 1 Bedienungsanleitung Teilebeschreibung Klappen Sie vor dem Lesen die Seite mit den Abbildungen auf und machen Sie sich mit allen Funktionen des Produkts vertraut. [1] Ein-/Ausschalter [2] Akku-Kapazitäts-/Ladezustandsanzeige [3] 3x Indikations-LEDs (2 Hubzahlstufen pro LED) [4] +/–Tasten für die Drehzahlregelung (Hubzahl) [5] Micro-USB-C-Anschluss [6] Netzadapter* [7] USB-Stecker des Ladekabels [8] Ladekabel [9] Micro-USB-C-Stecker des Ladekabels [] Gravierspitzenarretierung [] Gravierspitze [] Gravierschablonen

• Im Lieferumfang ist kein Netzadapter enthalten. Sie können einen Netzadapter über unser Service-Center bestellen (siehe „Service“). Modellnummer für einen geeigneten Netzadapter: HG06825/HG06825-BS11DE/AT/CH Technische Daten Akku-Graviergerät PAGG 4 B2 Batterie-Nennspannung: 4V (Gleichstrom) Zellen: 1 Akku (integriert): Lithium-Ionen Akku-Kapazität: 1500mAh 6Hubzahlstufen Hubzahl: n

Netzadapter HG06825, HG06825-BS* Eingang Nennspannung: 100–240 V

, 50/60Hz (Wechselstrom/-spannung) Nennleistung: 16W Ausgang Nennspannung: 5V (Gleichstrom/‑spannung) Ladestrom: 1,7A Schutzklasse: II/ (Doppelisolierung)

• Im Lieferumfang ist kein Netzadapter enthalten. Sie können einen Netzadapter über unser Service-Center bestellen (siehe „Service“). Modellnummer für einen geeigneten Netzadapter: HG06825/HG06825-BS12 DE/AT/CH Geräuschemissionswerte Die gemessenen Werte wurden in Übereinstimmung mit EN 62841 ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L

= 76 dB Unsicherheit: K

= 3 dB Schallleistungspegel: L

= 87 dB Unsicherheit: K

= 3 dB Schwingungsgesamtwert Schwingungsemissions wert a

Unsicherheit K: 1,5 m/s

WARNUNG! Gehörschutz tragen! HINWEIS u Die angegebenen Schwingungs gesamt werte und die angegebenen Geräusch emissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. u Die angegebenen Schwingungs gesamt werte und die angegebenen Geräusch emissionswerte können auch zu einer vorläugen Einschätzung der Belastung verwendet werden.13DE/AT/CH

WARNUNG! u Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! u Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.14 DE/AT/CH Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.15DE/AT/CH d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.16 DE/AT/CH c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.17DE/AT/CH Verwendung und Behandlung des Elektrowerkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.18 DE/AT/CH g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Grie und Griächen trocken, sauber und frei von Öl und Fett. Rutschige Grie und Griächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.19DE/AT/CH e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! Explosionsrisiko! Laden Sie nicht auadbare Batterien niemals auf.

VORSICHT! Explosionsrisiko! max. 45°C Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.20 DE/AT/CH b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte KundendienststeIlen erfolgen. Sicherheitshinweise für alle Anwendungen Gemeinsame Sicherheitshinweise zum Fräsen

1) Dieses Elektrowerkzeug ist zu verwenden als Fräse.

Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

2) Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen,

Sandpapierschleifen, Drahtbürsten, Polieren oder Trennschleifen. Anwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

3) Verwenden Sie kein Zubehör, das vom Hersteller nicht

speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wird. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

4) Schleifscheiben, Schleifwalzen oder anderes Zubehör

müssen genau auf die Schleifspindel oder Spannzange Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau in die Aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.21DE/AT/CH

5) Auf einem Dorn montierte Scheiben, Schleifzylinder,

Schneidwerkzeuge oder anderes Zubehör müssen vollständig in die Spannzange oder das Spannfutter eingesetzt werden. Der „Überstand“ bzw. der frei liegende Teil des Dorns zwischen Schleifkörper und Spannzange oder Spannfutter muss minimal sein. Wird der Dorn nicht ausreichend gespannt oder steht der Schleifkörper zu weit vor, kann sich das Einsatzwerkzeug lösen und mit hoher Geschwindigkeit ausgeworfen werden.

6) Tragen Sie persönliche Schutzausrüstung. Verwenden

Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub ltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

7) Achten Sie bei anderen Personen auf sicheren Abstand

zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

8) Halten Sie das Elektrowerkzeug beim Starten stets gut

fest. Beim Hochlaufen auf die volle Drehzahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Elektrowerkzeug verdreht.22 DE/AT/CH

9) Wenn möglich, verwenden Sie Zwingen, um das

Werkstück zu xieren. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Elektrowerkzeug in der anderen, während Sie es benutzen. Durch das Festspannen kleiner Werkstücke haben Sie beide Hände zur besseren Kontrolle des Elektrowerkzeugs frei. Beim Trennen runder Werkstücke wie Holzdübel, Stangenmaterial oder Rohre neigen diese zum Wegrollen, wodurch das Einsatzwerkzeug klemmen und auf Sie zu geschleudert werden kann.

10) Legen Sie das Elektrowerkzeug niemals ab, bevor das

Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablageäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

11) Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen

oder Einstellungen am Gerät die Spannzangenmutter, das Spannfutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen; unbefestigte, rotierende Komponenten werden gewaltsam herausgeschleudert.

12) Lassen Sie das Elektrowerkzeug nicht laufen, während

Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

13) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

14) Verwenden Sie das Elektrowerkzeug nicht in der Nähe

brennbarer Materialien. Funken können diese Materialien entzünden.23DE/AT/CH

15) Verwenden Sie keine Einsatzwerkzeuge, die üssige

Kühlmittel erfordern. Die Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Weitere Sicherheitshinweise für alle Anwendungen Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifband, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs beschleunigt. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

1) Halten Sie das Elektrowerkzeug gut fest und bringen

Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.24 DE/AT/CH

2) Arbeiten Sie besonders vorsichtig im Bereich von

Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

3) Verwenden Sie kein gezähntes Sägeblatt. Solche

Einsatzwerkzeuge verursachen häug einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

4) Führen Sie das Einsatzwerkzeug stets in der gleichen

Richtung in das Material, in der die Schneidkante das Material verlässt (entspricht der gleichen Richtung, in der die Späne ausgeworfen werden). Führen des Elektrowerkzeugs in die falsche Richtung bewirkt ein Ausbrechen der Schneidkante des Einsatzwerkzeuges aus dem Werkstück, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.

5) Spannen Sie das Werkstück bei der Verwendung

von Drehfeilen, Trennscheiben, Hoch- geschwindigkeitsfräswerkzeugen oder Hartmetall- Fräswerkzeugen stets fest. Bereits bei geringer Verkantung in der Nut verhaken diese Einsatzwerkzeuge und können einen Rückschlag verursachen. Bei Verhaken einer Trennscheibe bricht diese gewöhnlich. Bei Verhaken von Drehfeilen, Hochgeschwindigkeitsfräswerkzeugen oder Hartmetall-Fräswerkzeugen, kann der Werkzeugeinsatz aus der Nut springen und zum Verlust der Kontrolle über das Elektrowerkzeug führen.25DE/AT/CH Sicherheitshinweise für Ladegeräte Dieses Gerät kann von Kindern ab 8Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Der angegebene Netzadapter (nicht im Lieferumfang enthalten) ist nur für den Betrieb im Innenbereich geeignet. Bei Verwendung eines USB-Netzteils muss die verwendete Steckdose immer leicht zugänglich sein, damit in einer Gefahrensituation das USB-Netzteil schnell aus der Steckdose entfernt werden kann.26 DE/AT/CH

WARNUNG! u Um den Akku dieses Produkts aufzuladen, verwenden Sie nur den angegebenen Netzadapter[6]. u Betreiben Sie den Netzadapter[6] (nicht im Lieferumfang enthalten) nicht mit beschädigtem Netzstecker. Beschädigte Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Spezische Sicherheitshinweise für Gravierarbeiten a) Verwenden Sie das Produkt nicht länger als 30 Minuten. b) Dieses Elektrowerkzeug ist zu verwenden zum Fräsen. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.27DE/AT/CH c) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub ltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. d) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. e) Halten Sie das Anschlusskabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Kabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. f) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablageäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. g) Verwenden Sie keine Einsatzwerkzeuge, die üssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.28 DE/AT/CH Vor der Inbetriebnahme Akku laden HINWEIS u Verwenden Sie den Akku nur in trockenen Innenräumen. u Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der ersten Inbetriebnahme auf. Sie können den Li‑Ionen‑ Akku jederzeit auaden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. u Der angegebene Netzadapter[6] ist nur zum Laden dieses Produkts geeignet. u Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb +10°C oder oberhalb +40°C liegt. Soll ein Lithium‑Ionen‑Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Für das Produkt und die eingebaute Batterie sollte das Lagerungsklima kühl und trocken sein, in einer Umgebungstemperatur zwischen 0°C und +50°C. Ladevorgang starten

1. Verbinden Sie den Micro‑USB‑C‑Stecker des Ladekabels[9]

mit dem Micro‑USB‑C‑Anschluss[5] des Produkts.

2. Verbinden Sie den USB‑Stecker des Ladekabels[7] mit dem

3. Schließen Sie den Netzadapter[6] an eine Stromquelle mit

, 50/60 Hz an. Die Ladezustandsanzeige[2] zeigt den Ladezustand wie in der folgenden Tabelle beschrieben an:29DE/AT/CH Ladezustandsanzeige[2] Ladezustand Rot Gelb Grün Blinkt Aus Aus Niedrig Leuchtet Blinkt Aus Mittel Leuchtet Leuchtet Blinkt Fast voll Leuchtet Leuchtet Leuchtet Voll Ladevorgang beenden Die Akku-Kapazitätsanzeige [2] hört auf zu blinken und alle 3LEDs leuchten weiterhin, wenn der Akku vollständig geladen ist. Das Produkt ist einsatzbereit. o Trennen Sie den Netzadapter[6] vom Netz. Akku-Kapazitätsanzeige Die Akku‑Kapazitätsanzeige[2] signalisiert Ihnen den Ladezustand des Akkus anhand von 3LEDs wie in der folgenden Tabelle beschrieben: Leuchtende LEDs Ladezustand des Akkus Nur die rote LED Gering Rote und gelbe LED Mittel Rote, gelbe und grüne LED Vollständig aufgeladen Bedienung Verwenden Sie das Produkt niemals zweckentfremdet und nur mit Originalteilen/-zubehör. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.30 DE/AT/CH Ein-/Ausschalten Einschalten o Drücken und halten Sie den Ein‑/Ausschalter[1]. Ausschalten o Lassen Sie den Ein‑/Ausschalter[1] los. Eindringtiefe der Gravur einstellen Mit den +/–Tasten für die Drehzahlregelung[4] wird die Eindringtiefe der Gravur eingestellt. Eine niedrige Einstellung reicht für die gängigsten Anwendungen meist bereits aus. o Drücken Sie die +Taste für die Drehzahlregelung[4], um die Eindringtiefe zu erhöhen. o Drücken Sie die –Taste für die Drehzahlregelung[4], um die Eindringtiefe zu verringern. HINWEIS u Die Anzeige der LED-Anzeigen [3] ändert sich je nach Geschwindigkeitseinstellung (2 Hubzahlstufen pro LED): Bei maximaler Geschwindigkeit leuchten alle 3 LEDs [3] hell. Bei niedrigster Geschwindigkeit leuchtet 1 LED [3] gedimmt. Gravierspitze auswechseln

VORSICHT! Verletzungsgefahr! u Schalten Sie vor allen Arbeiten am Produkt das Produkt aus.31DE/AT/CH

1. Wechseln Sie die Gravierspitze [] aus, sobald diese

abgenutzt ist und nicht mehr die gewünschten Gravierergebnisse liefert. Drehen Sie die Gravierspitzenarretierung [] entgegen dem Uhrzeigersinn, bis sich die Gravierspitzenarretierung [] entnehmen lässt. Entnehmen Sie von unten die Gravierspitze[] aus der Gravierspitzenarretierung[].

2. Entfernen Sie Feder und Unterlegscheiben.

3. Schieben Sie Unterlegscheibe und Feder auf eine neue

Gravierspitze[]. Setzen Sie diese anschließend ein und drehen Sie die Gravierspitzenarretierung[] zur Verriegelung im Uhrzeigersinn.

4. Vergewissern Sie sich, dass die Gravierspitze[] korrekt

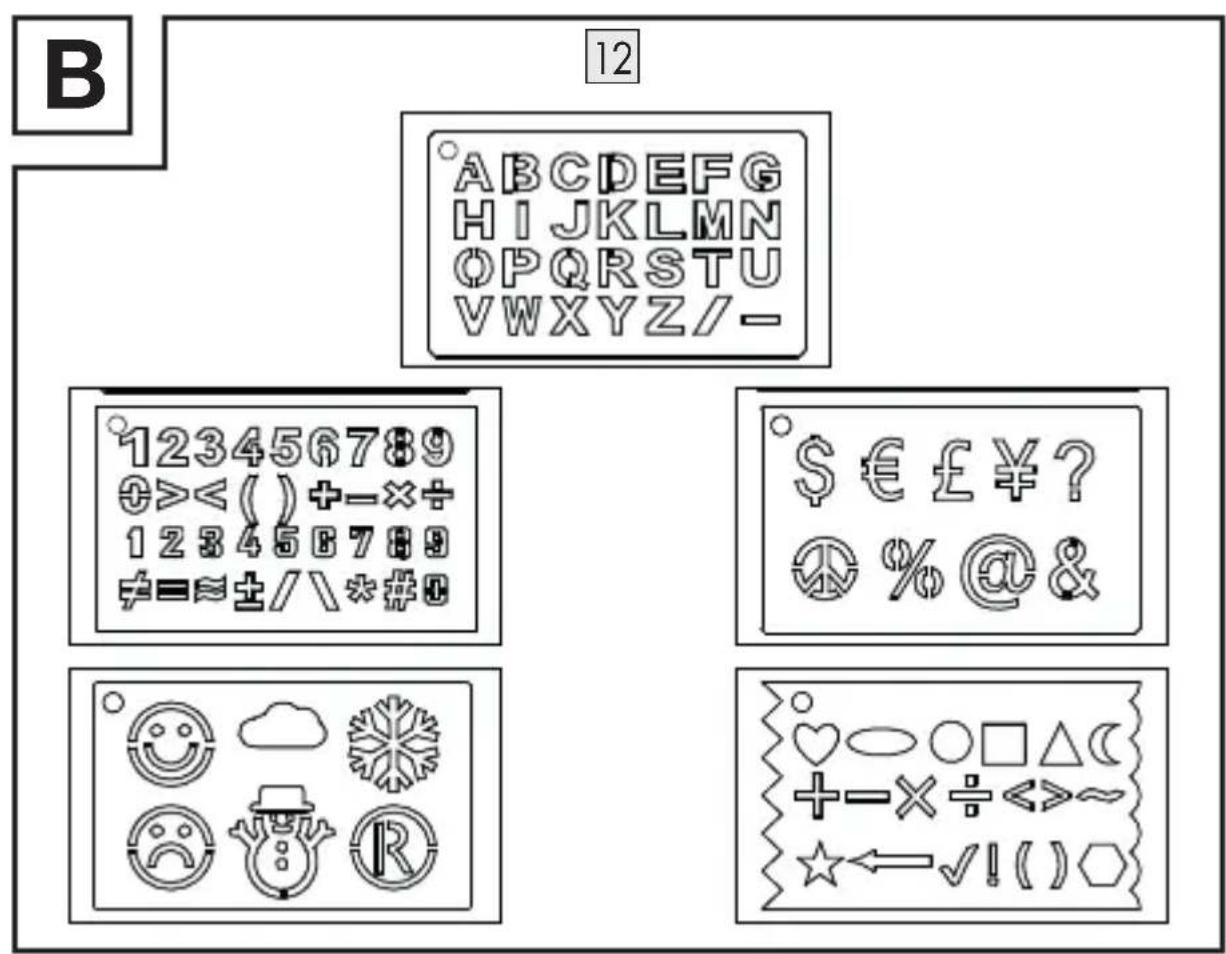

xiert ist. Arbeitshinweise Mit dem Produkt können Sie kreative, individuelle Gravuren erstellen. So lassen sich beispielsweise Ihre Wertgegenstände identizieren. Sie können Zahlen und Buchstaben auf Metall, Glas, Holz, Kunststo, Keramik, Stein und Leder aufbringen. Verwenden Sie hierfür die im Lieferumfang enthaltenen Gravierschablonen []. o Halten Sie das Produkt angewinkelt, so wie Sie einen Stift halten. o Der Arm soll dabei auf dem Tisch auiegen. o Führen Sie die Gravierspitze [] mit geringem Anpressdruck über das Werkstück. Die Vorschubgeschwindigkeit üben Sie am besten an überschüssigen Materialien.32 DE/AT/CH HINWEIS u Die im Lieferumfang enthaltene Gravierspitze [] ist aus Wolframstahl gefertigt. Sie ist daher nicht geeignet, um elektronische Medien wie CDs, DVDs usw. zu gravieren. Diese Materialien und deren Lesbarkeit könnten beschädigt werden. u Ein Werkstück, das von einer Spannvorrichtung oder einem Schraubstock sicher gehalten wird, ist viel sicherer als eines, das mit der Hand gehalten wird. Das Sichern des Werkstücks auf diese Weise ist auch für die Einhandbedienung hilfreich. Reinigung und Wartung Reinigung

WARNUNG! Verletzungsgefahr! u Schalten Sie das Produkt vor allen Reinigungs- und Wartungsarbeiten aus. Das Produkt ist wartungsfrei. Entfernen Sie mit einem trockenen Tuch Verschmutzungen vom Produkt. Es dürfen keine Flüssigkeiten in das Innere des Produkts gelangen. Lagerung Lagern Sie das Produkt und sein Zubehör einem trockenen Innenraum, geschützt vor direkter Sonneneinstrahlung, vorzugsweise in der Originalverpackung.33DE/AT/CH Transport Transportieren Sie das Produkt in seiner Tragetasche. Schützen Sie das Produkt vor schweren Stößen oder starken Erschütterungen, die beim Transport in Fahrzeugen auftreten können. Sichern Sie das Produkt, damit es nicht verrutschen oder umfallen kann. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoe/20–22: Papier und Pappe/80–98: Verbundstoe. Produkt: Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.34 DE/AT/CH Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Gerät entsorgen Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstohöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu. Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.35DE/AT/CH Umweltschäden durch falsche Entsorgung der Batterien/Akkus! Das Symbol der durchgestrichenen Mülltonne auf Batterien oder Akkus bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Entnehmen Sie die Batterien/den Akku-Pack aus dem Produkt vor der Entsorgung. Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Sie sind gesetzlich verpichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft z. B. in Ihrer LIDL Filiale oder bei einer kommunalen Sammelstelle ab. Batterien und Akkus können Stoe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden. Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern. Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent‑ und Auaden des Akkus, um die Lebensdauer zu verlängern.36 DE/AT/CH Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt. Die Garantie für dieses Produkt beträgt 3Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist. Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden. Sollte das Produkt innerhalb von 3Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es–nach unserer Wahl– kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile. Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.37DE/AT/CH Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produktteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B.Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN457891_2401) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per EMail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.38 DE/AT/CH Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN)457891_2401 gelangen Sie zur Bedienungsanleitung für Ihren Artikel. Service Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800 562153 E-Mail: owim@lidl.ch39DE/AT/CH EU-Konformitätserklärung
