Marke	Parkside
Modell	PWSAP 20-Li A1
Produkttyp	Winkelschleifer
Stromversorgung	20 V Li-Ion Akku
Scheibendurchmesser	125 mm (5 Zoll)
Leerlaufdrehzahl	8500 U/min
Abmessungen (L x B x H)	300 x 120 x 100 mm
Gewicht (ohne Akku)	1,5 kg
Akku-Kompatibilität	Parkside 20 V Serie
Überlastschutz	Ja
Wiederanlaufschutz	Ja
Sanftanlauf	Nein
Sicherheitsschalter	Ja, Einschaltsperre
Schutzhaube	Verstellbar
Spindelarretierung	Ja
Ergonomischer Griff	Ja, mit Softgriff
Vibrationskontrolle	Ja
Reinigung	Mit trockenem Tuch abwischen, Lüftungsschlitze sauber halten
Kohlebürstenwechsel	Regelmäßig erforderlich
Ersatzteile verfügbar	Scheiben, Bürsten, Akku, Ladegerät, Schutzhaube
Reparierbarkeit	Modulares Design, austauschbare Komponenten

Häufig gestellte Fragen - PWSAP 20-Li A1 PARKSIDE

Wie wechsle ich die Schleifscheibe?

Drücken Sie die Spindelarretierung und lösen Sie mit dem Schlüssel die Flanschmutter. Ersetzen Sie die Scheibe und ziehen Sie die Mutter fest an.

Welchen Akku verwendet dieser Winkelschleifer?

Er verwendet einen 20 V Parkside Li-Ion Akku aus der PWP-Serie. Stellen Sie sicher, dass der Akku vor dem Gebrauch vollständig geladen ist.

Ist der Winkelschleifer zum Schneiden von Metall geeignet?

Ja, mit einer geeigneten Trennscheibe (max. 125 mm Durchmesser). Verwenden Sie stets die Schutzhaube und tragen Sie Schutzausrüstung.

Wie reinige ich den Winkelschleifer?

Akku abnehmen. Gehäuse mit einem trockenen Tuch abwischen. Lüftungsschlitze mit Druckluft reinigen. Kein Wasser verwenden.

Wie hoch ist die Leerlaufdrehzahl?

Die Leerlaufdrehzahl beträgt 8500 U/min. Diese kann je nach Akkuladestand leicht variieren.

Hat es einen Sicherheitsschalter?

Ja, es hat einen Einschaltsperre die versehentliches Starten verhindert. Drücken Sie zuerst den Sicherheitsknopf, dann betätigen Sie den Abzug.

Kann ich Schleifscheiben mit einer Bohrung von 22,23 mm verwenden?

Ja, die Spindel hat ein Standard-M14-Gewinde und nimmt Scheiben mit einer Bohrung von 22,23 mm auf.

Wie wechsle ich die Kohlebürsten?

Entfernen Sie die Bürstenkappen am Motor Gehäuse. Nehmen Sie die abgenutzten Bürsten heraus und setzen Sie neue ein. Stellen Sie sicher, dass sie identisch mit den Originalen sind.

Warum stoppt der Winkelschleifer während des Betriebs?

Dies kann am Überlastschutz oder einem schwachen Akku liegen. Lassen Sie das Werkzeug abkühlen und verwenden Sie einen vollgeladenen Akku.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Parkside Servicezentren oder Online-Händlern erhältlich. Übliche Teile sind Scheiben, Bürsten und der Akku.

BEDIENUNGSANLEITUNG PWSAP 20-Li A1 PARKSIDE

AKKU-WINKELSCHLEIFER 20 V

Sedienungs- und Sicherheitweise

DE / AT / CH Bedierungs- und Sicherheitshinweise. Seite 56

IAN 289752IAN 289752

H8 8G

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

DE-74167 Neckarsulm, GERMANY

Neckarsulm, 28.07.2017

OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, NJEMA;ČKA

Neckarsulm, 28.07.2017

Izjava o sukladnosti može se pogledati i na: www.owim.com.

Legende der verwendeten Piktogramme ...... Seite 57

Einleitung......Seite 57

Bestimmungsgemäße Verwendung...... Seite 57

Teilebeschreibung...... Seite 57

Lieferumfang...... Seite 57

Technische Daten...... Seite 58

Sicherheitshinweise...... Seite 58

Allgemeine Sicherheitshinweise für Elektrowerkzeuge...... Seite 58

Sicherheitshinweise für Winkelschleifer...... Seite 61

Vibrations- und Geräuschminderung ...... Seite 64

Verhalten im Notfall.... Seite 64

Restrisiken ...... Seite 64

Sicherheitshinweise für Ladegeräte...... Seite 65

Vor dem ersten Gebrauch ...... Seite 65

Auspacken......Seite 65

Zubehör......Seite 66

Vor dem Gebrauch ...... Seite 66

Akku-Pack einsetzen / entnehmen...... Seite 66

Akku-Pack laden ...... Seite 66

Akku-Ladezustand prüfen...... Seite 67

Zusatzgriff anbringen / abnehmen ...... Seite 67

Einstellen der Schutzhaube...... Seite 67

Einsatzwerkzeug einsetzen / entnehmen ...... Seite 67

Bedienung ...... Seite 68

Ein- und Ausschalten...... Seite 68

Probelauf......Seite 68

Schleifen...... Seite 68

Drahtbürsten......Seite 69

Nach dem Gebrauch.... Seite 69

Reinigung und Pflege......Seite 69

Reinigung...... Seite 69

Wartung......Seite 69

Reparatur...... Seite 69

Lagerung ...... Seite 69

Transport...... Seite 70

Störung und Behebung...... Seite 70

Entsorgung Seite 70

Service ...... Seite 71

Garantie......Seite 71

Original-Konformitätserklärung...... Seite 72

Legende der verwendeten Piktogramme:
	Lesen Sie die Bedienungsanleitung.		Schützen Sie den Akku-Pack vor Wasser und Feuchtigkeit.
			Schützen Sie den Akku-Pack vor Feuer.
	Nur in trockenen Innenräumen verwenden.		Wechselstrom
	Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack vor dem Auswechseln von Zubehör, Reinigung und bei Nichtgebrauch.		Gleichstrom
			Feinsicherung
	Schutzklasse II (Doppelisolierung) Tragen		Schutzbrille!
	Schützen Sie den Akku-Pack vor Hitze und dauerhaften, starken Sonneneinstrahlung.		Tragen Sie Gehörschutz!

kku-Winkelschleifer 20 V WSAP 20-Li A1

● Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

● Bestimmungsgemäße Verwendung

Dieser Akku-Winkelschleifer 20 V (nachfolgend „Produkt“ oder „Elektrowerkzeug“ genannt) ist zum Schleifen und Drahtbürsten geeignet.

Das Produkt ist nicht geeignet für andere Einsätze (z. B. Schleifen mit ungeeigneten Schleifwerkzeugen, Schleifen mit Kühlmittel, Schleifen oder Trennen gefährlicher Stoffe wie Asbest).

Das Produkt ist nur von Erwachsenen zu benutzen. Kinder unter 16 Jahren dürfen das Produkt nicht benutzen, außer unter Beaufsichtigung.

Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr,

Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

- Teilebeschreibung

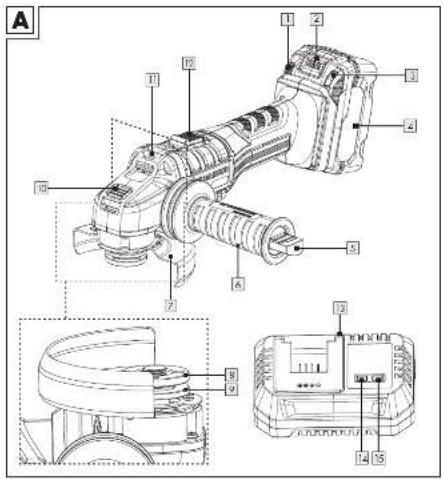

Abbildung A:

1 Taste Ladezustand
2 Entriegelungstaste
3 Anzeige Ladezustand
4 Akku-Pack
5 Spannschlüssel
6 Zusatzgriff mit Spannschlüsselaufbewahrung
7 Schutzhaube
8 Spannflansch
9 Stützflansch
10 Taste für Spindelarretierung
11 Gewinde für Zusatzgriff
12 Ein-/Aus-Schalter
13 Akku-Schnellladegerät
14 Ladezustands-LED - Rot
15 Ladezustands-LED - Grün

Lieferumfang

1 Akku-Winkelschleifer 20 V PWSAP 20-Li A1
1 Akku-Pack PWSAP 20-Li A1-1
1 Akku-Schnellladegerät PWSAP 20-Li A1-2
1 Zusatzgriff
1 Schutzhaube
1 Spannschlüssel aufbewahrt im Zusatzgriff
1 Betriebsanleitung

Technische Daten

Winkelschleifer: PWSAP 20-Li A1

Nennspannung: 20 V

Bemessungsdrehzahl n: 10000 min

-1

Aufnahmefähigkeit: ∅ 125 mm

Scheibenstärke: max. 6 mm

Spindelgewinde: M14

Gewicht (inkl. Zubehör) 2,66 kg

Akku-Pack: PWSAP 20-Li A1-1

Typ: Lithium-Ionen

Nennspannung: 20 V

Kapazität: 5 Ah

Anzahl der Batteriezellen: 10

Akku-

Schnellladegerät: PWSAP 20-Li A1-2

EINGANG:

Nennspannung und

100 - 240 V\~,

-frequenz:

50 - 60 Hz

Leistungsaufnahme:

95 W

AUSGANG:

Nennspannung: 14,4 - 20 V

Ladestrom:

4A

Ladedauer:

ca. 90 min

Schutzklasse:

Geräuschemission:

Messwert für Geräusch ermittelt entsprechend

EN 60745. Der A-bewertete Geräuschpegel des

Produkts beträgt typischerweise:

Schalldruckpegel L _pA :

68,7 dB(A)

Unsicherheit K_pA :

3 dB

Schallleistungspegel L _WA :

79,7 dB(A)

Unsicherheit K_WA :

3 dB

Schwingungswerte:

(Vektorsumme dreier Richtungen), ermittelt entsprechend

EN 60745:

(Haupthandgriff)

Hand- / Armvibration a_h,AG :

4,37 m/s ^2

(Zusatzhandgriff)

Hand- / Armvibration a_h,AG :

5,23 m/s²

Unsicherheit K:

1,5 m/s²

Die angegebenen Werte beziehen sich auf das Oberflächenschleifen. Andere Anwendungen können zu anderen Schwingungsemissionswerten führen.

WARNUNG!

Tragen Sie Gehörschutz!

WARNUNG!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Sicherheitshinweise

- Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatz-Sicherheit

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

2. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

1. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

1. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

3. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

4. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

1. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

2. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

1. Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

2. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

3. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

4. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

5. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

6. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

7. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

1. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

2. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

3. Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

4. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

1. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

2. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

3. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

1. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

2. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

3. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

4. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

1. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

● Sicherheitshinweise für Winkelschleifer

Gemeinsame Sicherheitshinweise zum Schleifen und Arbeiten mit Drahtbürsten:

1. Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Drahtbürste. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

2. Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Polieren und Trennschleifen.

Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

1. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

2. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

3. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

1. Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

2. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät 1 min lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

3. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

4. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

5. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
6. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
7. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
8. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
9. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
10. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen – Rückschlag und entsprechende Sicherheitshinweise:

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
■ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.

Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

■ Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Zusätzliche Sicherheitshinweise zum Schleifen - Besondere Sicherheitshinweise zum Schleifen

1. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

2. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

3. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

4. Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

5. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

6. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten - Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten:

1. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.

2. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Zusätzliche Sicherheitshinweise für Winkelschleifer

■ Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Produktes angegebene.

Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Scheiben. Wechseln Sie eine abgenutzte Scheibe aus.

Achten Sie darauf, dass beim Schleifen entstehende Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

Tragen Sie beim Schleifen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

Halten Sie nie die Finger zwischen Scheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.
Die rotierenden Teile des Produktes können aus funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor und sichern Sie das Werkstück gut, um ein Verrutschen zu vermeiden, wodurch Ihre Hände mit der Schleifscheibe in Berührung kommen könnten.
Das Werkstück wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfassen, lassen Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnliches.
Arbeiten Sie nicht mit dem Produkt, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.
■ Schalten Sie das Produkt aus und nehmen Sie vor allen Arbeiten den Akku von dem Gerät.

● Vibrations- und Geräuschminderung

Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren.

Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern:

■ Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben.
■ Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
■ Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind.
- Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest.
Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.

● Verhalten im Notfall

Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.

Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden.
Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es von der Stromversorgung. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen.

Restrisiken

Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potentielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten:

Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
- Personen- und Sachschäden hervorgerufen durch defekte Einsatzwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs.
Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte.

! WARNING!

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!

- Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Laden Sie keine nicht wieder aufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen.
■ Sollte die Anschlussleitung beschädigt sein, so muss diese durch den Hersteller oder ähnlich qualifizierte Fachkraft ausgetauscht werden, um Gefährdungen zu vermeiden!

Schützen Sie elektrische Teile gegen Feuchtigkeit. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Gerät nie unter fließendes Wasser. Beachten Sie die Anweisungen für Reinigung, Wartung und Reparatur.

Das Gerät ist nur den Gebrauch in Innenräumen geeignet.
■ Dieses Ladegerät ist nur für die Aufladung des Akku-Packs Parkside Performance 20 V vorgesehen.

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.

Vor dem ersten Gebrauch

Auspacken

WARNUNG!

Das Produkt und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

1. Packen Sie alle Teile aus und legen Sie diese auf eine flache, stabile Oberfläche.
2. Entfernen Sie das Verpackungsmaterial und Verpackungs-/ und Transportsicherungen (falls vorhanden).
3. Stellen Sie sicher, dass der Lieferumfang vollständig und frei von möglichen Schäden ist. Wenden Sie sich an den Händler, bei dem Sie dieses Produkt gekauft haben, wenn Sie feststellen sollten, dass Teile fehlen oder fehlerhaft sind. Verwenden Sie das Produkt nicht, bevor fehlende Teile nachgeliefert oder defekte Teile ersetzt wurden. Die Verwendung eines unvollständigen oder beschädigten Produkts führt zu Personen- und Sachschäden.
4. Versichern Sie sich, dass Sie über nötiges Zubehör und Einsatzwerkzeug für die Inbetriebnahme und Benutzung verfügen. Dies schließt eine geeignete persönliche Schutzausrüstung ein.

Zubehör

Für den sicheren und ordnungsgemäßen Gebrauch dieses Produkts werden unter anderem die folgenden Zubehörteile wie z. B. Werkzeuge und Einsatzwerkzeuge benötigt:

□ Schleifscheibe

□ Drahtbürste

Zubehör und Werkzeuge erhalten Sie im Fachhandel. Beachten Sie beim Erwerb immer die technischen Anforderungen dieses Produkts (siehe „Technische Daten“).

Fragen Sie bei Unsicherheit eine qualifizierte Fachkraft und lassen Sie sich von Ihrem Fachhändler beraten.

HINWEIS

In dieser Bedienungsanleitung finden Sie Informationen und Hinweise zu verschiedenen Einsatzwerkzeugen und deren Einsatzbereichen. Die erwähnten Einsatzwerkzeuge sind nicht zwingend im Lieferumfang enthalten, sondern zeigen die Einsatzmöglichkeiten dieses Produkts auf.

● Vor dem Gebrauch

- Akku-Pack einsetzen / entnehmen

Akku-Pack einsetzen:

1. Richten Sie den Akku-Pack 4 zum Griff aus und schieben Sie diesen darauf. Stellen Sie sicher, dass dieser spürbar einrastet.

Akku-Pack entnehmen:

1. Drücken Sie die Entriegelungstaste 2 und entnehmen Sie den Akku-Pack 4.

- Akku-Pack laden

HINWEIS

Der Akku-Pack wird mit geringer Ladung ausgeliefert. Laden Sie den Akku-Pack 4 vor Gebrauch idealerweise 90 Minuten.
Ziehen Sie stets den Stecker des Ladegeräts 13 vom Netz, bevor Sie den Akku-Pack 4 aus dem Ladegerät entnehmen oder anbringen.
Laden Sie den Akku-Paak nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.
Schonen Sie das Ladegeldar zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten.
Wenn kein Akku-Pack in das Ladegerät 13 eingesetzt ist und dieses mit der Stromversorgung verbunden ist, leuchtet die Ladezustands-LED 15 grün.

1. Setzen Sie den Akku-Pack 4 in das Ladegerät 13 ein.
2. Stecken Sie den Netzstecker in die Steckdose. Die Ladezustands-LED 14 leuchtet rot. Die grüne Ladezustands-LED 15 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 4 einsatzbereit ist.
3. Trennen Sie das Ladegerät 13 vom Netz und entnehmen Sie den Akku-Pack 4 aus dem Ladegerät.
4. Setzen Sie den Akku-Pack 4 in das Produkt ein.

Ladezustand-LEDs

Grüne LED leuchtet ohne Akku-Pack	Ladegerät bereit
Grüne LED leuchtet mit Akku-Pack	Akku-Pack voll geladen
Rote LED leuchtet mit Akku-Pack	Akku-Pack lädt
Rote LED blinkt mit Akku-Pack	Akku-Pack defekt
Grüne LED blinkt mit Akku-Pack	Akku-Pack zu kalt oder warm

- Akku-Ladezustand prüfen

☐ Drücken Sie zum Prüfen des Ladezustands die Taste Ladezustand 1. Der Ladezustand des Akku-Packs 4 wird auf der Anzeige Ladezustand 3 angezeigt.

3 Rote LEDs leuchten	Maximaler Ladezustand
2 Rote LEDs leuchten	Mittlerer Ladezustand
1 Rote LED leuchtet Niedriger Ladezustand

□ Laden Sie den Akku-Pack4 vor dem Gebrauch, falls dieser auf mittlerem oder niedrigem Ladestand ist.

● Zusatzgriff anbringen / abnehmen

HINWEIS

Das Produkt darf nur mit montiertem Zusatzgriff betrieben werden.

1. Schrauben Sie den Zusatzgriff 6 je nach Arbeitsweise am Gewinde für den Zusatzgriff 11 links, rechts oder oben am Produkt ein.

● Einstellen der Schutzhaube

WARNUNG!

Entnehmen Sie stets den Akku-Pack von dem Produkt, bevor Sie die Schutzhaube einstellen, um ein unabsichtliches Einschalten zu verhindern.

VORSICHT! VERLETZUNGSGEFAHR!

Tragen Sie Schutzhandschuhe. Seien Sie vorsichtig beim Greifen und Drehen der Schutzhaube, da Quetschgefahr zwischen Schutzhaube und Scheibe besteht.

HINWEIS

Das Produkt darf nur mit montierter Schutzhaube betrieben werden.

1. Stellen Sie die Schutzhaube 7 so ein, dass ein Funkenflug oder abgelöste Teile weder den Anwender noch umstehende Personen treffen können.

2. Die Stellung der Schutzhaube 7 hat ebenfalls so zu erfolgen, dass der Funkenflug brennbare Teile, auch umliegend, nicht entzündet.

3. Drehen Sie die Schutzhaube 7 zur benötigten Position, sodass die Klemme den Einkerbungen an der Schutzhaube 7 gegenüberliegen.

- Einsatzwerkzeug einsetzen / entnehmen

WARNUNG!

Entnehmen Sie stets den Akku-Pack von dem Produkt, bevor Sie das Einsatzwerkzeug wechseln, um ein unabsichtliches Einschalten zu verhindern.
Verwenden Sie stets Einsatzwerkzeuge entsprechend dem bestimmungsgemäßen Gebrauch! Beachten Sie beim Kauf und Gebrauch von Einsatzwerkzeugen die technischen Anforderungen des Produkts (siehe Abschnitt Technische Daten).
Einsatzwerkzeuge können scharf sein und werden während des Gebrauchs heiß. Handhaben Sie diese mit Vorsicht! Tragen Sie Sicherheitshandschuhe, wenn Sie mit Einsatzwerkzeugen hantieren, um Verletzungen wie Verbrennungen und Schnitte zu vermeiden!
Betätigen Sie niemals die Taste für die Spindelarretierung, während sich die Spindel dreht!
Der Pfeil auf dem Einsatzwerkzeug muss mit dem Pfeil, der die Drehrichtung anzeigt (Drehrichtung ist auf dem Produkt gezeigt) übereinstimmen.
Stellen Sie sicher, dass das Einsatzwerkzeug für die Drehzahl des Produkts geeignet ist.
▶ Verwenden Sie keine Sägeblätter.

VORSICHT! VERLETZUNGSGEFAHR!

Verwenden Sie nur vom Hersteller empfohlene Einsatzwerkzeuge. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
Verwenden Sie nur Einsatzwerkzeuge, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umdrehungszahl.
Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Produktes angegebene Drehzahl.
▶ Verwenden Sie keine abgebrochenen, gesprungenen oder anderweitig beschädigten Einsatzwerkzeuge.
Benutzen Sie nur einwandfreie Schleifscheiben (Klangprobe: haben beim Anschlagen mit Plastikhammer einen klaren Klang).
Vergewissern Sie sich, dass die Maße des Einsatzwerkzeugs zum Produkt passen.
Bohren Sie eine zu kleine Aufnahmebohrung am Einsatzwerkzeug nicht nachträglich auf.
▶ Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Scheiben mit großem Loch passend zu machen.
▶ Betreiben Sie das Produkt niemals ohne Schutzeinrichtungen.
Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Scheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.
Montieren Sie das Produkt nach dem Werkzeugwechsel stets wieder vollständig.

1. Drücken und halten Sie die Taste für die Spindelarretierung 10.
2. Lösen Sie den Spannflansch 8 mit dem Spannschlüssel 5.
3. Setzen Sie das gewünschte Einsatzwerkzeug auf den Stützflansch 9 . Die Beschriftung zeigt grundsätzlich zum Produkt.
4. Setzen Sie den Spannflansch 8 wieder auf die Spindel.
5. Drücken und halten Sie die Taste für Spindelarretierung 10 und ziehen Sie den Spannflansch 8 mit dem Spannschlüssel 5 wieder fest.

Bedienung

VORSICHT! VERLETZUNGSGEFAHR!

Halten Sie Ihre Hände vom Einsatzwerkzeug fern, wenn das Produkt in Betrieb ist. Es besteht Verletzungsgefahr.

Ein- und Ausschalten

Dieses Produkt lässt sich in zwei Schritten einschalten.

Einschalten:

1. Drücken Sie den hinteren Teil des Ein-/Ausschalters 12 nach unten und schieben Sie diesen vorwärts. Für Dauerbetrieb kippen Sie das vordere Ende nach unten bis es einrastet.

Ausschalten:

1. Drücken Sie den hinteren Teil des Ein-/Ausschalters 12, sodass dieser in die Aus-Position zurück schnappt, um das Produkt auszuschalten.

Probelauf

HINWEIS

Führen Sie vor dem ersten Arbeiten und nach jedem Werkzeugwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Produkt sofort aus, wenn das Einsatzwerkzeug unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.

Schleifen

WARNUNG!

▶ Verwenden Sie niemals eine Trennscheibe zum Schleifen!

1. Halten Sie das Produkt in einem Winkel von 10° bis 15° für eine einfache Handhabung und ein gutes Schleifergebnis.

2. Halten Sie die Schleifscheibe mit einem leichten, gleichmäßigen Druck auf die Arbeitsfläche für eine maximale Schleif-Effizienz. Es sollte niemals nötig sein das Produkt mit erhöhtem Kraftaufwand zu bedienen. Das Gewicht des Produkts erzeugt genügend Druck.

3. Zu viel Druck überlastet den Motor, verlangsamt den Schleifvorgang, übt gefährlichen Druck auf die Schleifscheibe aus und verursacht Schäden.

4. Bewegen Sie das Produkt gleichmäßig vor und zurück.

Drahtbürsten

WARNING!

Verwenden Sie keine Bürste, die beschädigt ist oder eine Unwucht aufweist. Die Verwendung einer beschädigten Bürste kann die Wahrscheinlichkeit von Verletzungen durch Kontakt mit gebrochenen Bürstendrähten erhöhen.

1. Vermeiden Sie es zu viel Druck auszuüben, da dies die Drähte überbiegt und zu vorzeitiger Beschädigung führt.
2. Arbeiten Sie mit mäßigem Vorschub gemäß dem zu bearbeitendem Werkstoff.
3. Vermeiden Sie Hüpfen und Reißen der Drahtbürste, besonders bei Arbeiten an Ecken, scharfen Kanten usw. Dies kann zum Kontrollverlust und Rückschlag führen.

- Nach dem Gebrauch

1. Schalten Sie das Produkt aus, nehmen Sie den Akku-Pack 4 ab und lassen Sie es gegebenenfalls abkühlen.
2. Überprüfen, reinigen und lagern Sie das Produkt wie unten beschrieben.

● Reinigung und Pflege

WARNING!

Schalten Sie das Produkt aus, entnehmen Sie den Akku-Pack und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen!

Reinigung

□ Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung.
☐ Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts.
☐ Überprüfen Sie das Produkt vor jedem Gebrauch auf abgenutzte und defekte Teile. Verwenden Sie es nicht, falls Sie defekte oder abgenutzte Teile feststellen.
☐ Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen.
☐ Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine Bürste.

☐ Entfernen Sie insbesondere Schmutz und Staub von den Lüftungsöffnungen mit einem Tuch und Bürste.
□ Blasen Sie hartnäckigen Staub mit Druckluft (max. 3 bar) ab.

HINWEIS

Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.

Wartung

Überprüfen Sie das Produkt und Zubehörteile (z. B. Einsatzwerkzeuge) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus. Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“).

Reparatur

Im Innern dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen.

Lagerung

☐ Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack 4.
□ Reinigen Sie das Produkt wie oben beschrieben.
□ Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreien und gut belüfteten Ort.
☐ Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 10 °C und 30 °C.
☐ Wir empfehlen, das Produkt zur Lagerung in seiner Originalverpackung aufzubewahren oder es mit einem geeignetem Tuch gegen Staub abzudecken.
□ Kontrollieren Sie bei längerer Lagerung des Akku-Packs regelmäßig dessen Ladezustand. Das optimale Lagerungsklima ist kühl und trocken.
☐ Schleifscheiben müssen trocken sein und aufrecht gelagert, niemals gestapelt werden.

● Transport

☐ Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack 4.
□ Bringen Sie, falls vorhanden, Transportschutzvorrichtungen an.
□ Tragen Sie das Produkt immer an den Griffen.
☐ Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeuge auftreten.
☐ Sichern Sie das Produkt gegen Verrutschen und Kippen.

● Störung und Behebung

WARNUNG!

Führen Sie nur solche Arbeiten durch, die in dieser Bedienungsanleitung erklärt sind! Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einer autorisierten Kundendienststelle oder einer ähnlich qualifizierten Fachkraft durchgeführt werden!

Vermeintliche Fehlfunktionen, Störungen oder Schäden sind häufig auf Ursachen zurückzuführen, die vom Benutzer selbst behoben werden können. Überprüfen Sie das Produkt deshalb vor dem Kontaktieren einer Fachkraft anhand der untenstehenden Tabelle. In den meisten Fällen lassen sich Störungen so schnell beheben.

Problem	Mögliche Ursache	Lösungsansatz
Produkt startet nicht	Akku-Pack nicht ordnungsge-mäß ange-bracht	Ordnungsgemäß anbringen
	Akku-Pack entladen	Akku-Pack entneh-men und aufladen
	Akku-Pack beschädigt	Von einer Fach-kraft überprüfen lassen
	Anderer elektrischer Defekt am Produkt	Von einer Fach-kraft überprüfen lassen

Problem	Mögliche Ursache	Lösungsansatz
Produkt erreicht nicht die volle Leistung	Lüftungsöffnungen blockiert	Lüftungsöffnungen reinigen
Unbefriedigendes Ergebnis	Einsatzwerkzeug ist abgenutzt	Gegen ein neues tauschen
	Einsatzwerkzeug nicht für die Aufgabe geeignet	Geeignetes Einsatzwerkzeug verwenden
Produkt stoppt plötzlich	Produkt überlastet	Produkt vom Werkstück entfernen und erneut einschalten
	Akku-Pack entladen	Akku-Pack entnehmen und aufladen
	Akku-Pack zu heiß	Akku-Pack entnehmen und abkühlen lassen
Übermäßige Vibration und Lärm	Einsatzwerkzeug ist stumpf oder beschädigt	Gegen ein neues tauschen
	Schrauben / Muttern lose	Schrauben / Muttern nachziehen
Schutz-haube lässt sich nicht verstellen	Verschmutzungen	Produkt reinigen und ggf. Aufnahme der Schutz-haube schmieren

● Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe

Das Produkt und Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Entnehmen Sie die Batterien / den Akku-Pack aus dem Produkt vor der Entsorgung. Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

● Service

WARNING!

Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Produkts oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

● Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu.

Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Sie erhalten auf den Akku-Pack 1 Jahr Garantie ab Kaufdatum.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Ruck- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mangel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

DE Service Deutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz / Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 289752

● Original-Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Akku-Winkelschleifer 20 V PWSAP 20-Li A1, Modell-Nr.: HG02735, Version: 08 / 2017, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EG, 2014/35/EU, 2014/30/EU, 2011/65/EU übereinstimmt.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 60335-1:2012/A11:2014 EN 62233:2008 EN 60335-2-29:2004/A2:2010 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Seriennummer: IAN 289752

Tobias König

Bereichsleiter / Dokumentenverantwortlicher

OWIM GmbH & Co. KG, Stiftsbergstraße 1,

DE-74167 Neckarsulm, GERMANY

Neckarsulm, 28.07.2017

Die Konformitätserklärung finden Sie auch unter:

www.owim.com.

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
