| Mærke | Parkside |
| Model | PHPA 4 C4 |
| Produkttype | Trådløs graver |
| Batteriets mærkespænding | 4 V (jævnstrøm) |
| Batterikapacitet | 1500 mAh (integreret lithium-ion) |
| Hastighedsområde | 6000 - 19000 min⁻¹ (6 trin) |
| Kompatible materialer | Metal, plast, glas, keramik, træ, læder, sten |
| Spidstyper | Graveringsspids i wolframkarbid (udskiftelig) |
| Inkluderede tilbehør | 5 graveringsskabeloner, mikro-USB-C ladekabel |
| Strømforsyning til opladning | Netadapter 100-240 V ~, 50/60 Hz, udgang 5 V / 1,7 A (ikke inkluderet, model HG06825/HG06825-BS) |
| Lydtryksniveau | LpA = 76 dB (K = 3 dB) |
| Lydeffektniveau | LWA = 87 dB (K = 3 dB) |
| Samlet vibrationsværdi | < 2,5 m/s² (K = 1,5 m/s²) |
| Opladningstemperaturområde | +10 °C til +40 °C |
| Opbevaringstemperaturområde | 0 °C til +50 °C |
| Anbefalet brugstid | Maksimalt 30 minutter pr. session |
| Garanti | 3 år (sliddele undtaget) |
| Vedligeholdelse og rengøring | Rengør kun med en tør klud |
| Opbevaring | På et tørt sted, beskyttet mod direkte sollys |
Ofte stillede spørgsmål - PHPA 4 C4 PARKSIDE
Brugerspørgsmål om PHPA 4 C4 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Trådløs gravør i PDF-format gratis! Find din vejledning PHPA 4 C4 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PHPA 4 C4 af mærket PARKSIDE.
BRUGSANVISNING PHPA 4 C4 PARKSIDE
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale
brugsanvisning
T
4 V INCISORE ELETTRICO RICARICABILE
Anvendte advarselssætninger og symboler Side 264
Indledning . 266
Beskrivelse af delene . Side 267
Tekniske data . Side 268
Sikkerhedsanvisninger . Side 270
Generelle sikkerhedsanvisninger for elektroværktøjer .Side 270
Anvendelse og handtering af batteridrevne værktøjer. Side 274
Sikkerhedsanvisninger for anvendelsen. .Side 276
Yderligere sikkerhedsanvisninger for alle anvendelser . Side 279
Sikkerhedsanvisninger for opladere. Side 280
Specifikke sikkerhedsanvisninger for graveringsopgaver . .Side 281
Indenibrugtagning . 283
Opladning af genopladeligt batteri. .Side 283
Indikator for batterikapacitet. .Side 284
Betjening . 284
Til-/frakobling . Side 285
Indstilling af graverings dybde .Side 285
Udskiftning af graveringspids. Side 285
Arbejdsanvisninger. Side 286
Afvikling af garantisager. .Side 290
Service . 290
EU-overensstemmelseserklaring .Side 291

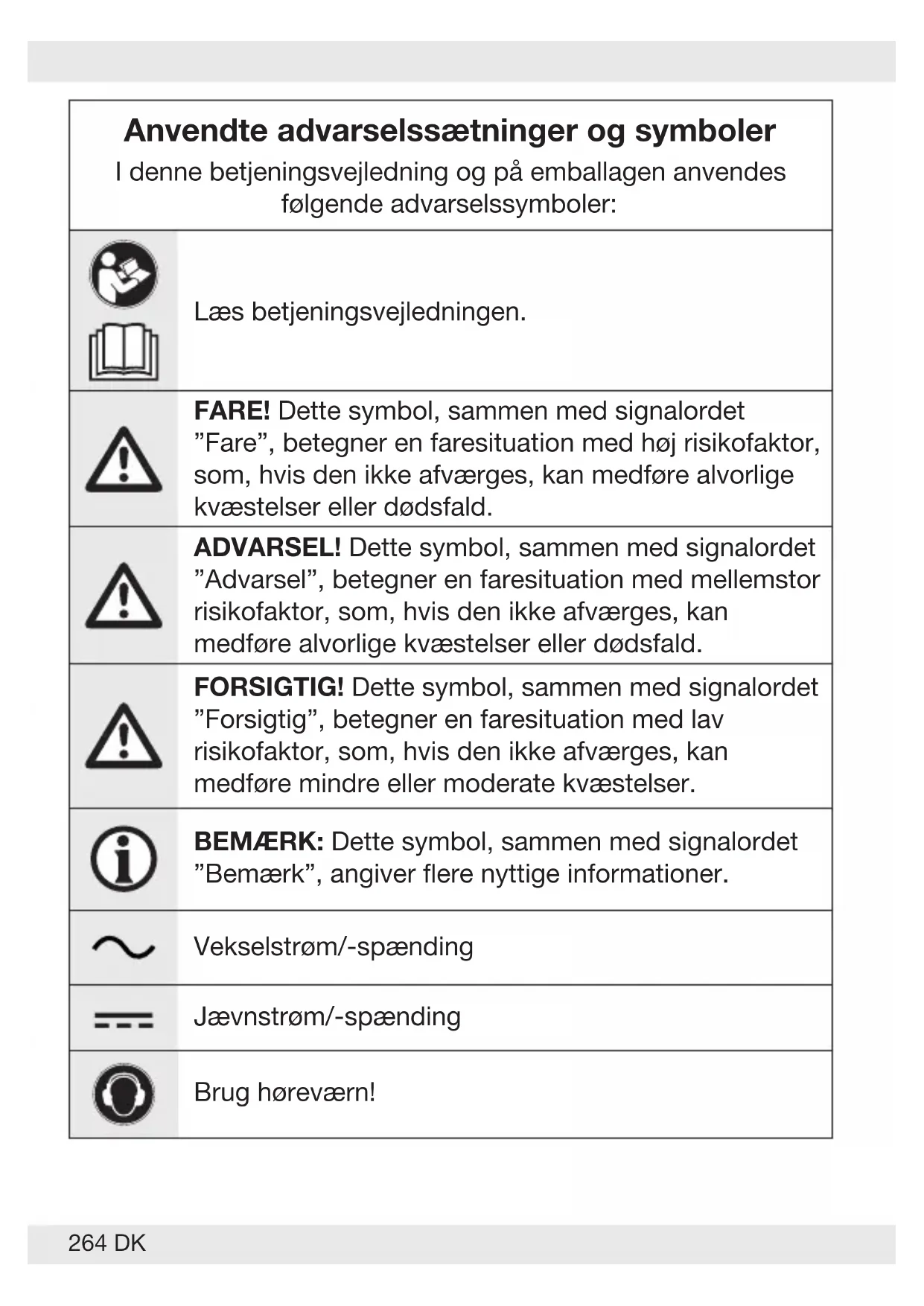

| Anvendte adverselssætninger og symbolor Iijke betjeningsvejledning og på emballagen anwendes folgende adverselssymbolor: | |
| Læs betjeningsvejledningen. | |
| FARE! Dette symbol,ammened signalordet "Fare",betegner en faresituation med hj risikofaktor, som,hvis den ikke afværges,kan medføre alvorlige kvæstelser eller ødsfald. | |
| ADVARSEL! Dette symbol,sammenmed signalordet "Advarsel",betegner en faresituation med mellemstor risikofaktor,som,hvis den ikke afværges,kan medføre alvorlige kvæstelser eller ødsfald. | |
| FORSIGTIG! Dette symbol,sammenmed signalordet "Forsigtig",betegner en faresituation med lav risikofaktor,som,hvis den惫ke afværges,kan medføre mindre eller moderate kvæstelser. | |
| BEMÆRK: Dette symbol,sammenmed signalordet "Bemørk",angiver flere nyttige informationer. | |
| ~ | Vekselstrøm/-spænding |
| = | Jævnstrøm/-spænding |
| Brug horevær! | |
| Brug øjenværn! | |
| Brug støvbeskyttelse! | |
| Beskyt batteripakken mod varme og konstant, størk sollys. | |
| Beskyt batteripakken mod vand og fugtighed. | |
| Beskyt batteripakken mod ild. | |
| n0 | Tomgangsomdrejningstal |
| min-1 | Omdrejninger pr. minut |
| Anvend kun produit indendørs i tørre lokaler. | |
| Sikkerhedsanvisninger Handlingsanvisninger | |
| CE | CE-mærket bekærfter overensstemmelse med de for produit gældende EU-direktiver. |
4 V BATTERIDREVET GRAVERINGSVÆRKTØJ
- Indledning
Hjerteligt tillykke med købet af deres nye produit. Du har besluttet dig for et produit af høj kvalitet. Brugervejledningen er en del af dette produit. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produits fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produits som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produits videre til tredjemand.
Forskriftsmæssig anvendelse
Dette batteridrevne graveringsværktøj (herefter "produkter" eller "elektroværktøj") er beregnet til gravering aller decoration af materialer som metal, kunststof, glas keramik, træ, læder og sten.
Enhver anden brug aller ændring afprodukter gælder som ikke-forskriftsmæssig og udgør en betydelig risiko for ulykker. For skader, som er opstæt på grund af anvendelse mod bestemmelsene, giver producenten ingen garanti. Ikke beregnet til erhverbemøssig brug.
- US et registreter varemaerke tilhorende USB Implementers Forum, Inc.
Alle andre navne ogprodukter kan vare varemærker eller registrerede varemærker for deres respektive ejere.
Leveringsomfang
ADVARSEL!
Produktet og emballagen er/DDke legetoj for born! Born ma.
ikke lege med plastposer, folier og smadele! Der er fare for.
slugning og kvaelning!
1 4 V Batteridrevet graveringsværktøj
1 Ladekabel
5 Graveringsskabeloner
1 Betjeningsvejledning
Beskrivelse af delene
Slå För læsningen op på sider med figurerne, og gør dig fortrolig med alleprodukts Funktioner.
1 Afbryder
2 Indikator for batterikapacitet/ladeniveau
3 3x indikation-LED (2 trin for slagtal pr. LED)
4 +/- knapperne til hastighedsregulering (slagtal)
5 Micro-USB-C-tilslutning
6 Netadapter
7 Ladekables USB-stik
8 Ladekabel
9 Ladekablets micro-USB-C-stik
10 Låstil graveringsspids
11 Graveringsspids
12 Graveringsskabeloner
- Leveringsomfanget inkluderer ingen netadapter batterier. Du kan bestille en netadapter hos vores servicecenter (se „Service“). Modelnummer til en egnet netadapter: HG06825/ HG06825-BS
Tekniske data
| Batteridrevet graveringsværktøj PAGG 4 B2 | |
| Batteriets nominelle spænding: 4 V (jevnstrøm) | |
| Celler: 1 | |
| Batteri (integreret): Lithium-ion | |
| Batteriets kapacitet: 1500 mAh | |
| 6 trin for slagtal | |
| Slagtal: n | 0 6000 til 19000 min-1 |
| Netadapter | HG06825, HG06825-BS * |
| Indgang | |
| Nominel spænding: 100 | -240 V ~, 50/60 Hz (vekselstrøm/-spænding) |
| Nominel effekt: | 16 W |
| Udgang | |
| Nominel spænding: 5 V | (jævnsstrøm/-spænding) |
| Ladestrøm: | 1,7 A |
| Beskyttesesklasse: | II/dobbeltisoleret) |
- Leveringsomfanget inkluderer ingen netadapter batterier. Du kan bestille en netadapter hos vores servicecenter (se „Service“). Modelnummer til en egnet netadapter: HG06825/ HG06825-BS
Stojemission
De malte værdier er fastlagt i overensstemmelse med EN 62841. Det A-vægtede støjniveau for elektroværktøjet udgør typisk:
| Lydtryksniveau: L | pA = 76 dB | |
| Usikkerhed: K | pA = 3 dB | |
| Lydeffektniveau: L | wA = 87 dB | |
| Usikkerhed: K | wA = 3 dB | |
| Totale vibrationsværddier | ||
| Vibrationsemissionsværdi ah: <2,5 | m/s | 2 |
| Usikkerhed K: 1,5 m/s | 2 | |
ADVARSEL!
Benyt horeværn!
BEMÆRK
De anførte totale vibrationsværdier og de anførste støjemissionsværdier er målt i henhold til normeredetestmetoder og kan derfor anvendes tilammenligning med et andet elektroværktøj.
De anførte totale vibrationsværdier og de anførste støjemissionsværdier kan øgså anvendes til en foreløbig vurdering af belastningen.
ADVARSEL!
Vibrations- og stojemissionsværdier kan afvige fra de angivne værdier i forhold til den faktiske anvendelse af elektroværktøjot og afhængigt at den påe elektroværktøjet anwendes på og til, især i forhold til hvilken materiayleype, der bearbejdes. Sørg for, at belastningen fra vibrationener og stoj bliver SSE lille som muligt. Til reduktion af vibrationsbelastningen kan anwendes handsker ved brug af værktøjot og begrænsenet arbejdstid med værktøjet. Dertil skal alle dele af driftscyklussen tages med i betragtning (fx de tidsrum, hvor elektroværktøjet er slukket og de tidsrum, hvor det er tændt, men kører uten belastning).
Sikkerhedsanvisninger
- Generelle sikkerhedsanvisninger for elektroværktøjer
ADVARSEL!
Læs alle sikkerhedsanvisninger, vegledninger, illustrationer og tekniske data, der medfolger til dette elektroværktøj. Hvis nedenstående sikkerhedsanvisninger og vegledninger ikke overholds, er der fare for elektriske stød, brand og/eller alvorlige kvæstelser.
Gem alle sikkerhedsanvisninger og vegjledninger til senere anvendelse.
Begrebet "elektroværktøj", der anwendes i sikkerhedsanvisningen refererer til netdrevne elektroværktøjer (med netledning) eller til batteridrevne elektroværktøjer (uden netledning).
Sikkerhed på arbejdspladsen
a) Sørg for at arbejdsområdet er rent og godt belyst. Uorden og et)darligt belyst arbejdsområde kan medfore uheld.
b) Elektroværktøjerne pågressive anwendes i eksplosionsfarlige miljør, hvor der befinder sig brændbare væsker, gasser eller støv. Elektroværktøjer udsender gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand ved brug af elektroværktøjet. Ved forstyrrelser kan kontrollen over elektroværktøjet gå tabt.
Elektrisk sikkerhed
a) Elektroværktøjets tilslutningsstik skal passe til stikkontakten. Stikket på under ingen omstændigheder modificeres. Anvend aldrig et adapterstik sammen med elektroværktøjer med jord forbindelse. Originale stik og passende stikkontakter mindsker risikoen for elektriske stød.
b) Undgå at kroppen fär kontakt med jord forbundne genstande, som rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektriske stød hvis kroppen er jord forbundet.
c) Elektroværktøjer pågressive udsættes for regn og fugt. Risikoen for et elektrisk stød øges, hvis der trænger vand ind i elektroværktøjet.
d) Netledningen må ikke bruges til at böre elektroværktøjet, hænge det op eller til at trække stikket ud af stikkontakten. Hold netledningen væk fra varme, olie, skarpe kanter eller apparatets bevægelige dele. Beskadigede aller snoede netledninger øger risikoen for et elektrisk stød.
e) Hvis elektroværktøjet anwendes udendørs, mA der kun bruges forlængerkabler, der er beregnet til udendørs brug. Anvendelse af en forlængerledning, der er beregnet til udendørs brug, mindsker risikoen for et elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge elektroværktøjet i fugtige miljøer, skal der anwendes et fejlstrømsrelæ. Anvendelse af et fejlstrømsrelæ mindsker risikoen for et elektrisk stød.
Sikkerhed for personer
a) Vær opmærksom på, hvad og hvordan du gør, og brug den sunde fornuft ved arbejde med et elektroværktøj. Brug ikke et elektroværktøj, hvis du er ukoncentreret eller træt, påvirket af stoffer, alkohol eller medicin. Bare et øjebliks uopmærksomhed ved brugen af elektroværktøjet kan.fore til alvorlige kvæstelser.
b) Benyt personlige værnemicidler og altid sikkerhedsbriller. Ved at bare personlige værnemicidler, som stovmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller horeværn, der passer til den konkrete anvendelse af elektroværktøjet, mindskes risikoen for kvæstelser.
c) Undgå utilisitet idriftsættelse. Kontroller, at elektroværktøj er slukket, før det tilsluttes strømforsyningen, og/eller batteriet, frakobles eller bæres. Hvis elektroværktøjet bæres med fingeren på afbryderen, eller hvis elektroværktøjet erændt,ningar det tilsluttes strømforsyningen, kan det medføre ulykker.
d) Fjern indstillingsværktøjer aller skruenogler, for elektroværktøjetændes. Et værktøj aller en nøgle, der er i kontakt med en roterende del af elektroværktøjet, kanforallssagekvæstelser.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid balancen. Sådan kan elektroværktøjet nemmere kontrolleres i uventede situationer.
f) Anvend egnet beklaedning. Undgå at anvende toj med vidde og smykker. Hår, klæder og handsker skal holdes væk fra bevægelige dele. Løst toj, smykker eller langt harekan gribes af bevægelige dele.
g) Hvis der anwendes støvudsugning og der er monteret udsugningstragte, skal det kontrolleres at de er tilsluttet og anwendes korrekt. Anvendelse af støvudsugning kan forebygge farlige situationer med støv.
h) Pas på falsk sikkerhed, og gå ikke på kompromis med sikkerhedsreglerne for elektroværktøjer, øgså selvom du er fortrolig med elektroværktøjet after lang tids anvendelse. Uopmaerksonhed kan inden for brøddele af et sekund medføre alvorlige kvæstelser.
Anvendelse og handtering af elektroaktøjer
a) Elektroværktøj tet违法犯罪. Anvend det korrekte elektroværktøj til arbejdsopgaven. Med det korrekte elektroværktøj arbejder du bedre ogmere sikkert i det anførte effektområde.
b) Anvend ikke et elektroværktøj med en defekt afbryder. Et elektroværktøj, der ikke längere kanændes og slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtagelig genopladeligt batteri, ∀r der foretages indstillinger på apparater, skiftes insatsværktøj, eller'nar elektroværktøjetLAGGES væk. Disse forholdsregler forbinder utilsigtet start af elektroværktøjet.
d) Opbevar elektroværktøjer, der/DDke benytttes,umen for borns rækkevidde. Personer, der.ddke er fortrolige med elektroværktoget aller.ddke har læst disse anvisninger, ma.ddke anvende værktoget. Elektrovaerktogj, der anvendes af uerfarne personer, er farligt.
e) Vedligehold elektroværktøjer og indsatsværktøjer omhyggeligt. Kontroller om bevægelige dele fungerer korrekt og ikke klemmer, om dele er ødelagt og har taget skade i enaland grad at elektroværktøjets Funktion påvirkes. Beskadigede dele skal repareres før de anwendes med elektroværktøjet. Mange ulykker skyldes dãrligt vedligeholdte elektroværktøjer.
f) Skareværktøjer skal vare skarpe og rene.
Skaereværktøjer, der er plejet korrekt, har skarpe
skarekanter og sætter sig ikke fast og er nemmere at styre.
g) Anvend elektroværktøj, tilbehør, indsatsværktøjer etc. i henhold tilppe anvisninger. Vær opmærksom pa arbejdsforholdene og den opgave, der skal udfores. Brug af elektroværktøjer til andre opgaver, end de er beregnet til, kan medføre farlige situationer.
h) Hold handtag og gribeflader tørre, rene og fri for olie og fedt. Glatte handtag og gribeflader forhindrer sikker betjening og kontrol over elektroværktøjet under uforudsete situationer.
Anvendelse og handtering af batteridrevne værktøjer
a) Oplad kun genopladelige batterier med opladere, der anbefales af fabrikanten. Hvis en oplader, der er beregnet til en bestemt type batterier, anwendes med et andet batteri, er der fare for brand.
b) Anvend kun det dertil beregnede genopladelige batteri i elektroværktøjet. Anvendelse af andre batterier kan medføre brandfare og kvæstelser.
c) Hold batterier, der/DD, væk fra kontorclips, mønter, nogler, som, skruer erler andre små metalgenstande, der kan forårsage en kortslutning af kontakterne. Ved kortslutning af batterikontakterne er der risiko forforbrændinger erler brand.
d) Ved forkert anvendelse kan der trænge væsker ud af batteriet. Undgå kontakt medppe væsker. Ved tilfældig kontakt, skylles med vand. Hvis væskernekommen i øjnene skal der desuden tages kontakt med en læge. Væsker fra batterier kan give hudirritationer eller forbrændinger.
e) Anvend/DDke beskadigede ellr modificere de baterier. Beskadigede ellr modificere batterier kan medfore uforudsigelige hendelser, brand, eksplosion ellr fare for kvastelser.
f) Udsæt aldrig et batteri for ild eller for hjoe temperaturer. Ild aller temperaturer over 130^ kan fremkalde en eksplosion.
g) Følg alle anvisninger for opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det i brugsvejledningen anførte temperaturområde. Forkert opladning eller opladning/GLEN FOR DET TILLADTE temperaturområde kan Ødelægge batteriet og øge risikoen for brand.
FORSIGTIG! Eksplosionsfare!
Ikke-genopladelige batterier må aldrig oplades.
FORSIGTIG! Eksplosionsfare!
Beskyt batteriet mod varme, fx och mod vedvarende solpavirkning, ild, vand og fugt. Der er eksplosionsfare.
Service
a) Elektroværktøjet på kun repareres af fagfolk og kun ved anvendelse af originale reservedele. Herved sikres at elektroværktøjets sikkerhedssstandard bibeholds.
b) Reparér aldrig beskadigede batterier. Al reparation af batterier mA kun udfores af fabrikanten ellr autoriseret kundeservice.
Sikkerhedsanvisninger for anvendelsen
Fælles sikkerhedsanvisninger for fraesning
1) Dette elektroværktøj anvendes til fraesning. Overhold alle sikkerhedsanvisninger, anvisninger, illustrationer og data, som du fær med apparatet. Hvis du ikke overholder nedenstænde anvisninger, kan det medføre elektrisk stød, ild og/eller alvorlige kvæstelser.
2) Dette elektroværktøj er/DDke beregnet til silibning, sandpapirsslibning, stålbørstning, polering og skæring. Anvendelser, som elektroværktøjet/DDke er beregnet til, kan medføre farer og kvæstelser.
3) Anvend/DDke tilbehør, der/DDke er specielt beregnet og anbefalet til elektroværktøjet af producenten. Selv om du kan fastgore tilbehørret til elektroværktøjet, er det/DDke garanti for sikker brug.
4) Sibeskiver, sibevalser erler andet tilbehør skal passen nojagtigt på sibespindel erler spændetang på dit elektroværktøj. Indsatsværktøjer, som ikke passer nojagtigt til elektroværktøjet, roterer ujævnt, vibrerer meget kraftigt og kan före til tab af kontrol.
5) Dornmonterede skiver, silbecylindre, skareværktøjer ell er andet tilbehør skal indsættes fuldstændigt i spændetang eller centrerpatron. "Overstand" hhv. frie del af dornen mellem slibelegeme og spændetang eller centrerpatron skal ære minimal. Hvis dornen ikke spændes tilstrækkeligt eller slibelegeme er for langt fremme, kan indsatsværktøjet lösnes og udskydes med hj hastighed.
6) Anvend personlige værnemicl. Anvend, afhængigt af anvendelsen, fuld ansigtsbeskyttelse, øjenbeskyttelseller beskyttelsebriller. Hvis det er relevant, skal du anvende støvmaske, horeværn, beskyttelseshandsker erler et specielt forklæde som beskytter dig mod små slide- og materialepartikler. Øjnene skal+vare beskyttet imod omkringflyvende fremmedlegemer, som kan forekomme ved forsellige anvendelser. Stov- eller Åndedrætsværn skal bortfiltrere det stov, der opstår ved anvendelsen. Hvis du udsættes for kraftig stoj i længere tid, kan det medføre høretab.
7) Sørg for at andre personer holdes på sikker afstand af arbejdsområdet. Alle, somkommen ind i arbejdsområdet, skal anvende personligt sikkerhedsudstyr. Brudstykker fra det materiale, der forarbejdes, eller knækkede einsatsværktøjer kan flyve væk og forårsage skader, øgså.uden for det direkte arbejdsområde.
8) Hold altid elektroværktøjet sikkert fast under start. Ved opstart til fulde omdrejninger kan motors reaktrionsmoment medføre, at elektroværktøjet vrides.
9) Hvis muligt benyttes skruetvinger til fastgorelse af emnet. Hold aldrig et lille emne i en hand og elektroværktøjet i den anden, under brugen. Ved fastspænding afindre emner har du begge hænder fri til bedre kontrol af elektroværktøjet. Ved skæring af runde emner som trædyvler, stangmaterialie eller rør har disse en tendens til rulings, fastklemning af indsatsværktøjet og udslyngning mod dig selv.
10) Læg aldrig elektrøktøjet fra dig, for einsatsværktøj er kommet til fuldstandig stilstand. Roterende einsatsværktøj kankommen i kontakt med aflægningsområdet, hvorved kontrollen over elektrøktøj mistes.
11) Spænd spændetangsmøtrik, centrerpatron aller,anden fastgørelse grundigt after skift af indsatsværktøjer aller indstillinger. Løse fastgørelseselementer kan forskydes uventet og medføre tab af kontrollen; løse, roterendekomponenter udslynges voldsomt.
12) Lad/DDe elektroværktøjet kore, när det bærres. Dit tøj kan, ved tilfældig kontakt med det roterende indsatsværktøj, blive grebet af indsatsværktøjet, som kan bore sig ind i kroppen.
13) Elektroværktøjets ventilationsåbninger skal rengøres regelmæssigt. Motorens blæser trækker støv ind i huset og en kraftig ansamling af metalstøv kan medføre elektrisk fare.
14) Anvend ikke elektroværktøjet iærheden af brændbare materialer. Gnister kan antændeppe materialer.
15) Anvend/DDke indsatsværktjojer, der kræver flydende kølemidler. Anvendelse af vand eller andre flydende kølemidler kan medføre elektriske stød.
- Yderligere sikkerhedsanvisninger for alle anvendelser
Tilbageslag og respektive sikkerhedsanvisninger
Tilbageslag er den pludselige reaktion som fjge af et fastklemt eller blokeret, roterende indsatsværktøj som f.eks. nibeskiver, slibetallerkner, trådbørster osv. fastklemning eller blokeringresulterer i, at det roterende indsatsværktøj stopper brat. Herved vil et elektroværktøj ude af kontrol blive acelereret imod indsatsværktøjets drejeretning.
Hvis f.eks. en slibeskive bliver klemt eller blokeret af arbejdsemnet, kan slibeskivens kant, som sidder fast i arbejdsmaterialet blive ganget, hvorved slibeskiven går i stykker og forårsager et tilbageslag. Slibeskiven flytter sig derefter fra ell er imod brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Herved kan slibeskiven ochkneke. Et tilbageslag er et resultat af en forkert eller fejlagtig anvendelse af elektroværktøjet. Dette kan undgås ved passende forholdsregler, som afterfolgende beskrevet.
1) Hold godt fast i elektroværktøjet, og hold din krop og arme i en sādan stilling, at de kan opfange tilbageslagskraften. Ved passende forholdsregler kan brugeren beherske tilbageslags- og reakptionskræfter.
2) Især skal der arbejdes forsigtigt ved hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet springer tilbage fra arbejdsemnet og klemmes. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter, eller hvis den preller af. Dette medfører tab af kontrol eller tilbageslag.
3) Benyt不解 savtandet savklinge. Sådanne andersatsværktøjer forårsager hyppigt tilbageslag eller tab af kontrollen over elektroværktøjet.
4) Før altid indsatsværktøjet i samme retning i materialet, i skærekanten som materialet afterlader (modsvarende samme retning som spaner udkastes). Fording af elektroværktøjet i den forkerte retning medfører en opbrydning af indsatsværktøjets skærekant i emnet, hvorved elektroværktøj trækkes i/DDne fremføringsretning.
5) Spænd altid emnet fast ved brug af drejefile, skæreskiver, højhastigheds fraeseværktøjer ellerHardmetal fraeseværktøjer. Allerede ved*Lille forskydning i rillen vil disse indsatsværktøjer sætte sig fast og kan medføre et tilbageslag. Ved fæstning af en skæreskive vil den normalt blive Ødelagt. Ved fæstning af drejefile, hjhastigheds fraeseværktøjer erler hardsmetal fraeseværktøjer, kan værktøjet springe ud af rillen og medføre tab af kontrollen over elektroværktøjet.
Sikkerhedsanvisninger for opladere
Dette apparat kan bruges af børn fra 8 År og opefter, somt af personer med begrænsede fysiske, fjelsessmæssige aller mentale evner eller med mangel på erfaring og viden,ningar de er under opsyn uller blevet vejledt i sikker brug af apparatet og har forståelse for derudaf resulterende farer. Børn mA ikke lege med apparatet. Rengoring og brugervedligeholdelse mA kun udfores af børn, hvis de er under opsyn.
Den oplyste netadapter (medfølger/DD) er kun egnet til brug indendors.
Ved anvendelse af USB-strømforsyning skal den anvendte stikkontakt altid[vare let tilgængelig, sä USB-strømforsyningen hurtigt kan fjernes fra stikkontakten i tilfælde af en farlig situation.
ADVARSEL!
Anvend kun den oplyste netadapter 6 til at oplade dette produits batteri.
Anvend ikke netadapteren 6 (medfolger不同程度) med beskadiget netstik. Beskadigede netstik betyder livsfare på grund af elektrisk stød.
- Specifikke sikkerhedsanvisninger for graveringsopgaver
a) Anvend ikke Produktet længere end i 30 minutes i træk.
b) Dette elektroværktøj anvendes til fræsning. Overhold alle sikkerhedsanvisninger, anvisninger, illustrationer og data, som du fær med apparatet. Hvis du ikke overholder nedenstænde anvisninger, kan det medføre elektrisk stød, ild og/eller alvorlige kvæstelser.
c) Anvend personlige værnemicl. Anvend, afhængigt af anvendelsen, fuld ansigtsbeskyttelse, øjenbeskyttelseller beskyttelsebriller. Hvis det er relevant, skal du anvende støvmaske, horeværn, beskyttelseshandsker erler et specielt forklaede som beskytter dig mod små slide- og materialepartikler. Øjnene skal+vere beskyttet imod omkringflyvende fremmedlegemer, som kan forekommen ved forskenige anvendelser. Stov- eller Åndedrætsværn skal bortfiltrere det stov, der opstår ved anvendelsen. Hvis du udsættes for kraftig stoj i længere tid, kan det medføre horetab.
d) Sørg for at andre personer holdes på sikker afstand af arbejdsområdet. Alle, somkommen ind i arbejdsområdet, skal anvende personligt sikkerhedsudstyr. Brudstykker fra det materiale, der forarbejdes, eller knækkede einsatsværktøjer kan flyve væk og forårsage skader, øgsåuden for det direkte arbejdsområde.
e) Hold netledningen væk fra roterende indsatsværktøjer. Hvis du mister kontrollen over apparatet, kan netledningen blive skåret over eller klemt, og din.Hand eller arm kan sidde fast i det roterende indsatsværktøj.
f) Laeg aldrig elektroværktøjet fra dig, for indsatsværktøj er kommet til fuldstændig stilstand. Roterende indsatsværktøj kankommen i kontakt med aflægningsområdet, hvorved kontrollen over elektroværktøj mistes.
g) Anvend ikke indsatsværktøjer, der kræver flydende kølemidler. Anvendelse af vand eller andre flydende kølemidler kan medføre elektriske stød.
- Inden ibrugtagning
Opladning af genopladeligt batteri
BEMAERK
Anvend kun batteriet indendors i tøre lokaler.
Batteriet er delvis oplatet ved leveringen. Oplad batteriet før对不起 ibrugtagning. Du kan alto lid op li-ion-batteriet uten at reducere dets levetid. Hvis du stopper opladningsprocessen, beskadiger det ikke batteriet.
Den oplyste netadapter 6 er kun egnet til opladning af dette produit.
Oplad aldrig batteripakken, hvis omgivelsestemperaturen ligger under +10^ aller over +40^ . Hvis et lithium- ion batteri opbevares i laengere tid, skal ladestanden kontrolleres regelmæssigt. Den optimale ladestand ligger mellem 50% og 80% . For produit og det indbyggede batteri skal opbevaringsklimaet��e køligt og tørt, i en omgivende temperatur mellem 0^ og +50^ .
Start af ladning
- Forbind ladekablets micro-USB-C-stik med produits micro-USB-C-tilslutning 5.
- Forbind ladekablets USB-stik 7 med netapteren 6.
- Tilsut netadapteren 6 til en strømkilde med 100 - 240V 50 / 60~Hz
| Indikator for Iadeniveau 2 | Opladningsstatus | ||
| Rød Gul Grøn | |||
| Blinker Fra Fra Lav | |||
| Lyser Blinker | Fra Middel | ||
| Lyser Lyser Blinker Næsten fuld | |||
| Lyser Lyser Lyser Fuld | |||
Afslut opladning
Indikatoren for batterikapacitet 2 holder op med at blinke, og alle 3 LED'er lyser Fortsat, narr batteriet er ladet fuldstændigt op. Produktet er klar til brug.
Adskil netadapteren 6 fra nettet.
- Indikator for batterikapacitet
Indikatoren for batterikapacitet 2 viser dig batteriets ladeniveauu ved hjælp af 3 LED'er som vist i den fölgende tabel:
■ Anvend aldrig produitet til andre formål, og anvend det alto kun med originale dele/originalt tilbehør. Brug af andre dele end dem, som er anbefalet i betjeningsvejledningen, kan betyde, at du er udsat for en fare for kvæstelser.
- Til-/frakobling
Taending
Tryk og hold nede på afbryderen 1.
Slukning
Slip afbryderen 1.
- Indstilling af graveringens dybde
Med + / - knapperne til hastighedsregulering 4 indstilles graveringens dybde. En lav indstilling er som regel nok til defleste almindelige anvendelser.
Tryk på + knappen til hastighedsregulering 4 for at ogegraveringens dybde.
Tryk på - knappen til hastighedsregulering 4 for at reducere graveringens dybde.
BEMÆRK
Visningen af LED-indikatoren 3 andrer sig alt after hastighedsindstilling (2 trin for slagtal pr. LED): Ved maksimal hastighed lyser alle 3 LED'er 3 stærkt. Ved laveste hastighed lyser 1 LED 3 dampet.
Udskifting af graveringsspids
FORSIGTIG! Fare for kvæstelser!
Sluk produit, inden arbejde udfores på produit.
- Udskift graveringsspidsen 11, sä snart den er slidt og/DDke mere graverer et resultat som onsket. Drej lAsen til graveringspidsen 10 mod uret, til du kan tage lAsen til graveringsspidsen 10 ud. Tag graveringsspids 11 nedefra ud af lAsen til graveringsspidsen 10.
-
Fjern fjeder og spændeskive.
-
Skub spændeskive og fjeder på en ny graveringsspids 11. Sæt derefterppe i, og drej låsen til graveringsspidsen 10 med uret for at lase.
- Sorg for, at graveringspidsen [11] er fikseret korrekt.
Arbejdsanvisninger
Med produit kan du fremstille kreative, individuelle graveringer. Du kan for eksempel bruge det til identifikation af dine værdenstande. Dermen er det muligt at mærke metal, glas, træ, kunststof, keramik, sten og læder med tal og bogstaver. Anvend hertil graveringsskabelonerne 12, som medfolger ved leveringen.
- Hold produit à skrå samme mäde, som du ville holde på en blyant.
Lad herved din arm stotte på bordet.
Før graveringsspidsen [11] hen over arbejdsemnet med et let tryk. Brug materialerester til at Øve hastigheden på fremskubningen på.
BEMAERK
▶ Graveringsspidsen [11], som medfolger i leveringen, er fremstillet af wolframstål. Den er derfor ikke egnet til gravering af elektroniske medier som CD'er, DVD'er osv. Disse materialer og deres læselighed kan blive beskadiget.
Et arbejdsemne, som holdes i en klemmeanordning aller i en skruetvinge, er sikret meget bedre, end hvis det holds i handen. Sikring af arbejdsemnet på dette måde er øgsa praktisk til betjening med en hand.
Produktet er vedligeholdelsesfri.
Fjern snavs fra produit med en tør klud.
Der må aldrig trænge væsker ind i produits indre.
Opbevaring
Opbevar produit et tilbehoret i et tört indendørs lokale, beskyttet mod direkte sol, helst i originaemballagen.
Transport
Transportér produit i bæretasken. Beskyt produit mod stærke stød eller stærke rystelser, der kan opstå under transport i køretøjer. Fastgør produit, SSE det ikke kan glide eller vælte.
Bortskaffelse
Indpakningen bestär af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.
Bemærk forbakningsmaterialernes.Maerkning til
affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1-7:
kunststoffer/20-22: papir og pap/80-98: kompositmaterialer.
Produkt:
Produktet og tilbehoret og emballagematerialer kan genbruges og er underlagt udvidet producentansvar.
De skal bortskaffes separat. Folg de viste mærkater med sorteringsoplysninger, sa de bortskaffes pa en bedre maede.
Triman-logoet gælder kun for Frankrig.
De fãr oplyst muligheder til bortskaffelse af det udtjente produit hos deres lokale myndigheder eller bystyre.
jøets skyld, sä mä produit aldrig smides udammen med husholdningsaffaldet, när det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres Åbningstider hos deres ansvarlige forvaltning.
Defekte eller brugte batterier/akkuer skal genbruges iht. retningslinje 2006/66/EF og dennes ændringer. Aflevér batterier/ akkuer og/eller produit via et af de tilbudte indsamlingssteder.
Miljøskader gennem forkert bortskaffelse af batterierne/akkuerne!
Fjern batterierne/de genopladelige batterier fra produit ved bortskaffelse.
Batterier/akkuer må ikke bortskaffes via husholdningsaffaldet. De kan indeholde giffige tungmetaller og er underlagt behandlingen for særaffald. De kemiske symboler for tungmetaller er følgende: Cd = kadmium, Hg = kviksølv, Pb = bly. Aflverer derfor brugte batterier/akkuer hos en kommunal genbrugsstation.
Garanti
Produktet er blevet fremstillet after strenge kvalitetsstandarder og kontrolleret noje for udlevering. I tilfælde af materiale- aller Produktionsfejl kan du i medfor af loven gore krav gældende over for sælgeren af produitet. Dine lovmaessige rettigheder begrænses på ingen@made af den af os nedennævnte garanti.
Garantien på dette produit gælder i 3år regnet fra købsdatoen. Garantien gælder fra købsdatoen. Opbevar den originale kvittering et sikkert sted, da dette dokument forlanges forlagt som dokumentation for kobet.
Alle skader eller mangler, der allerede forefindes på tidspunktet for købet, skal straks meddeles after udpakningen afproduktet.
Hvis der inden for 3 År regnet fra købsdatoen viser sig en materiale- eller Produktionsfejl på produitet, reparerer aller udskifter vi det - after vores valg - gratis for dig. Garantiperioden forlændes ikke som fjlege af et imødekommet krav om garanti. Dette gælder øgså for udskiftede og reparerede dele.
Denne garanti bortfalder, his Produktet er blevet beskadiget aller anvendt og vedligeholdt forkert.
Garantien dækker materiale- ogproduktsfejl. Denne garanti dækker haverken Produktdele, der er udsat for normal slitage og derfor er at betragte som sliddele (f.eks. batterier, akkumulatorer, slanger, farvepatroner), aller skader på skrøbelige dele, f.eks. kontakter eller dele af glas.
Afvikling af garantisager
For at sikre en hurtig behandling af din forespørgsel, bedes du overholde følgende instruktioner:
Ved alle forrespørgsler, skal kvitteringen og varenummeret (IAN 457891_2401) kunne forevises som dokumentation på kopenhagen.
Varenummeret kan du aflæse på produktets typeskilt, en gravering på produitet, forsiden af din betjeningsvejledning (nederst til venstre) eller på en mærkat på bagsiden aller undersiden af produitet.
Hvis der opstår Funktionsejl aller andre mangler, skal du i Forste omgang kontakte serviceafdelingen via Telefon eller e-mail.
Et defekt produit kan gratis sendes til den serviceadresse, der er blevet oplyst, vedlagt kvitteringen (kassebonen) og en beskrivelse af, hvilken defekt der er opstaet og hvornar den er opstaet.
På parkside-diy.com kan du se og downloade/DDne og mange andre manualer. Ved at scanne QR-koden fär du adgang til parkside-diy.com. Vælg dit land og søg after betjeningsvejledningen i søgfeltet. Ved at indtaste varenummeret (IAN) 457891_2401 finder du frem til betjeningsvejledningen af dit produkt.
Service
DK Service Danmark
Tel.:80253972
E-Mail:owim@lidl.dk
EU-overensstemmelseserklaering
EU-OVERENSSTEMMELSESERKLERING (Nr.IAN:457891_2401)
IAN:
457891_2401
| Direktiv 2006/42/EF |
| Direktiv 2014/30/EF |
| Direktiv 2011/65/EU med alle relaterede ændringer |
Referencer til de relevante anvende harmoniserte standarder aller referenceer til de andere tekniske specifikationer, som der erklæres overensstemmelse med:
| Nr. / dele |
| Direktiv 2006/42/EF |
| EN ISO 12100:2010 |
| Direktiv 2014/30/EF |
| EN IEC 55014-1:2021 |
| EN IEC 55014-2:2021 |
| EN IEC 61000-3-2:2019/A1:2021 |
| EN 61000-3-3:2013/A2:2021 |
Genstanden for ovennaevnte erklæring er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af den 8. Juni 2011 om begraensning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr:
| Nr. / dele |
| EN IEC 63000:2018 |
Yderligere information - yderligere relaterede standarder:
| N° / Parts |
| PPP 53013A:2019 |
Ihaendehaver af den tekniske dokumentation: OWIM GmbH & Co.KG
Denne overensstemmelseserklaering udstedes udelukkende under fabrikantens ansvar.
Oversaettelse af original overensstemmelseserklaerig
Neckarsulm
Sted
01.03.2024
Dato
ppa. Stefan Haensel
Prokurist Prokurist
DK
