Produkttyp	PC-Gehäuse Full Tower
Marke	Be Quiet!
Modell	Dark Base Pro 900
Abmessungen (L x H x T)	243 x 586 x 577 mm
Gewicht	ca. 14 kg
Materialien	0,8 mm - 1 mm SECO, Aluminium 0,8 mm, ABS-Kunststoff, gehärtetes Glas 4 mm
Motherboard-Kompatibilität	E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX
Frontanschlüsse	2x USB 3.0, 1x USB 3.1 Typ C Gen. 2, 1x Schnelllade-USB, HD-Audio (Mikrofon+Kopfhöreranschluss), RGB-Schalter, HDD-Statusanzeige
Integrierter Lüftercontroller	8x PWM Dauerbetrieb / PWM Hub, Modi Leise und Leistung
Maximale CPU-Kühlerhöhe	185 mm
Maximale Grafikkartenlänge	325 mm (470 mm ohne Festplattenkäfige)
Netzteillänge	150 - 284 mm
PCI-Steckplätze	8
5,25-Zoll-Schächte	2
3,5-Zoll-Schächte	7 (5 vorinstalliert)
2,5-Zoll-Schächte	14 (10 vorinstalliert)
Enthaltene Lüfter	2x Silent Wings 3 140 mm (vorne) + 1x Silent Wings 3 140 mm (hinten), 1600 U/min
Zusätzliche Lüfterplätze	Vorne: 1x 140; Oben: 3x 140 / 4x 120 / 1x 180; Unten: 2x 140/120; Netzteilabdeckung: 1x 120
Kompatible Radiatoren	Vorne: 120-420 mm; Oben: 120-420 mm; Hinten: 120-140 mm
Zusatzfunktionen	Qi-Ladegerät, erweiterbare mehrfarbige RGB-LED-Beleuchtung (12V), LED-Steuerung über das Mainboard
Herstellergarantie	3 Jahre (gegen Vorlage der Rechnung)
Mitgeliefertes Zubehör	LCS-Halterungen, SSD-Halterungen, Schrauben, Abstandshalter, LED-Streifen, Kabelbinder, Gummientkopplungen

Häufig gestellte Fragen - Dark Base Pro 900 Be Quiet!

Wie öffne ich die Glasscheibe aus gehärtetem Glas?

Lösen Sie die Rändelschrauben auf der Rückseite des Gehäuses, um die Glasscheibe zu entfernen. Halten Sie sie fest und heben Sie sie vorsichtig an.

Wie installiere ich eine SSD?

Entfernen Sie den SSD-Halter auf der Rückseite des Mainboard-Trägers. Befestigen Sie die SSD mit den mitgelieferten M3-Schrauben am Halter und setzen Sie ihn wieder ein.

Wie verwende ich das Qi-Ladegerät?

Legen Sie Ihr Qi-kompatibles Gerät einfach auf die Ladezone oben am Gehäuse, wobei der Ladeempfänger zentriert ist. Die Station ist vorinstalliert und mit dem Lüftercontroller verbunden.

Wie steuere ich die Lüfter?

Verwenden Sie den Schieberegler an der Frontblende: Position '0' links für automatische PWM-Steuerung über das Mainboard, oder nach rechts schieben für manuelle Dauersteuerung. Die 'J'-Schalter ermöglichen die Wahl zwischen den Modi Leise (400-1040 U/min) und Leistung (800-1600 U/min).

Wie reinige ich die Staubfilter?

Entfernen Sie den unteren Filter durch Herausziehen, klappen Sie den vorderen Filter herunter und nehmen Sie den Filter der Seitenwand ab. Waschen Sie sie mit warmem Seifenwasser und trocknen Sie sie, bevor Sie sie wieder einsetzen.

Welche Wasserkühlungsradiatoren sind kompatibel?

Das Gehäuse akzeptiert Radiatoren bis zu 420 mm vorne und oben, und 140 mm hinten. Überprüfen Sie den Freiraum mit den Komponenten.

Wie ändere ich die Position des Mainboard-Trägers?

Schrauben Sie die sechs Schrauben an der Rückseite und die drei Schrauben an der Vorderseite des Trägers heraus. Entfernen Sie ihn, setzen Sie ihn dann in einer der drei verfügbaren Höhenpositionen neu ein, indem Sie die neun Schrauben verwenden.

Wie installiere ich ein Netzteil?

Entfernen Sie die Netzteilabdeckung. Stecken Sie zuerst das Netzkabel auf der Rückseite des Netzteils ein, dann setzen Sie das Netzteil in das Gehäuse ein. Befestigen Sie die Netzthalterung mit den vorgesehenen Schrauben.

Wie stelle ich die LED-Beleuchtung ein?

Drücken Sie kurz den Schalter 'D' an der Frontblende, um durch die 14 Modi zu blättern (Farben und Kaltlichtmodi). Um in den synchronisierten Modus (Steuerung über das Mainboard) zu wechseln, halten Sie den Schalter 3 Sekunden lang gedrückt.

Was tun, wenn ein Zubehörteil fehlt?

Kontaktieren Sie den be quiet! Kundendienst unter 0800 469 209 (kostenlos) oder per E-Mail an [e-mail]. Fügen Sie Ihren Kaufbeleg für einen Ersatz im Rahmen der Garantie bei.

BEDIENUNGSANLEITUNG Dark Base Pro 900 Be Quiet!

DE 1. EINLEITUNG.... 11

1. SPEZIFIKATIONEN....12
2. LIEFERUMFANG....13
3. EXPLOSIONSZEICHNUNG & TEILE....14.
4. LAYOUTS 67
5. LÜFTERKOMPATIBILITÄT 69
6. RADIATOREINBAU....70
7. ENTFERNEN DER GEHÄUSECOVER....70.
8. ANBRINGEN UND ENTFERNEN VON LAUFWERKEN 77....
9. GEHÄUSELAYOUT ANPASSEN 82
10. INSALLATION DER KOMPONENTEN 89

LIMITED WARRANTY 94

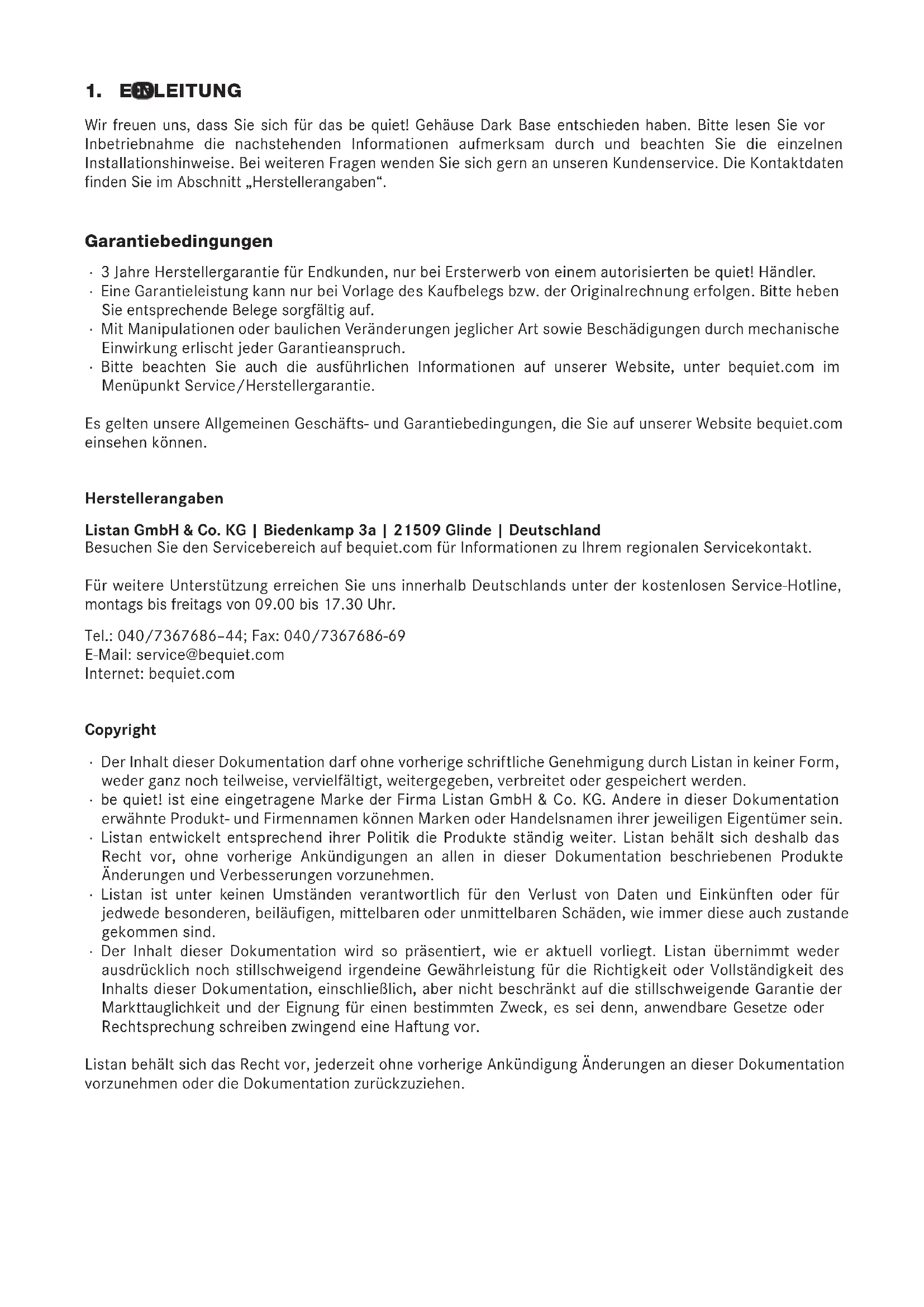

Wir freuen uns, dass Sie sich für das be quiet! Gehäuse Dark Base entschieden haben. Bitte lesen Sie vor Inbetriebnahme die nachstehenden Informationen aufmerksam durch und beachten Sie die einzelnen Installationshinweise. Bei weiteren Fragen wenden Sie sich gern an unseren Kundenservice. Die Kontaktdaten finden Sie im Abschnitt „Herstellerangaben“.

Garantiebedingungen

• 3 Jahre Herstellergarantie für Endkunden, nur bei Ersterwerb von einem autorisierten be quiet! Händler.
• Eine Garantieleistung kann nur bei Vorlage des Kaufbelegs bzw. der Originalrechnung erfolgen. Bitte heben Sie entsprechende Belege sorgfältig auf.
• Mit Manipulationen oder baulichen Veränderungen jeglicher Art sowie Beschädigungen durch mechanische Einwirkung erlischt jeder Garantieanspruch.
• Bitte beachten Sie auch die ausführlichen Informationen auf unserer Website, unter bequiet.com im Menüpunkt Service/Herstellergarantie.

Es gelten unsere Allgemeinen Geschäfts- und Garantiebedingungen, die Sie auf unserer Website bequiet.com einsehen können.

Herstellerangaben

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Deutschland

Besuchen Sie den Servicebereich auf bequiet.com für Informationen zu Ihrem regionalen Servicekontakt.

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service-Hotline, montags bis freitags von 09.00 bis 17.30 Uhr.

Tel.: [phone]; Fax: [phone]

E-Mail: [e-mail]

Internet: bequiet.com

Copyright

• Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
• be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
• Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich deshalb das Recht vor, ohne vorherige Ankündigungen an allen in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
• Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
• Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechung schreiben zwingend eine Haftung vor.

Listan behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.

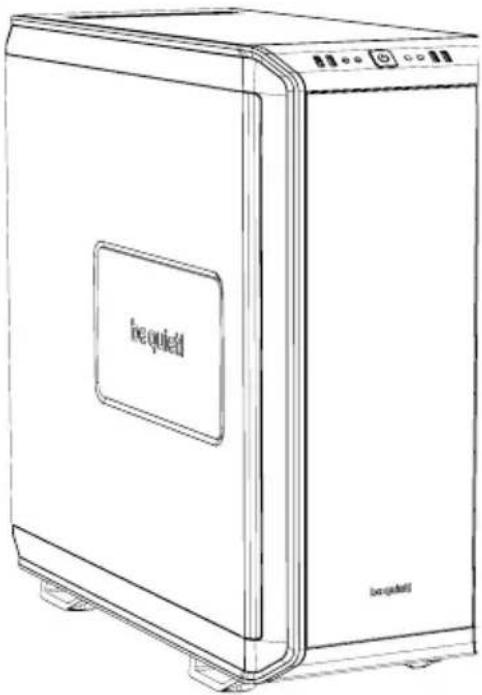

2. SPEZIFIKATIONEN

Abmessungen (B x H x T in mm)	243 x 586 x 577
Gehäusetyp Full-Tower
Material 0,8mm - 1mm SECC,	0,8mm Aluminium, ABS-Plastik, 4mm getöntesTemperglas
Mainboard-Kompatibilität E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX
Front I/O-Anschlüsse 2x USB	3.0, 1x USB 3.1 Typ C Gen. 2, 1x USB Schnelllade-Option, HDAudio (Mikrofon + Kopfhörer), RGB-Steuerungsschalter, HDD Status-Anzeige
Lüftersteuerung 8x PWM stufen	lose Steuerung / PWM Hub
Max. Höhe CPU-Kühler (mm) 185
Max. Länge Grafikkarte (mm)	325 / 470 (ohne HDD-Halterung)
Max. Länge Netzteil (mm) 150 - 284
PCI-Steckplätze 8
5.25" Schächte 2
3.5" Schächte 7 (5 ab Werk)
2.5" Schächte 14 (10 ab Werk)
Gehäuselüfter (mm) / (rpm)	Vorne: 2x Silent Wings 3 140 / 1.600 | Hinten: 1x Silent Wings 3 140 / 1.600
Optionale Gehäuselüfter (mm)	Vorne: 1x 140 (ohne ODD-Käfig, Halterung vorhanden)Oben: 3x 140 / 4x 120 / 1x 180 | Unten: 2x 140/120 | PSU-Cover: 1x 120
Optionale Wasserkühlung (mm)	Vorne: 120, 140, 240, 280, 360, 420Oben: 120, 140, 180, 240, 280, 360, 420Hinten: 120, 140
Zusätzliche Funktionen	Kabellose Ladestation für Qi-fähige Endgeräte, Umschaltbare, mehrfarbige sowie erweiterbare RGB-Beleuchtung (Weiß, Rot, Grün, Blau, Orange, Lila),LED-Steuerung über das Mainboard möglich

3. LIEFERUMFANG

Abbildung Bezeichnung Anzahl Verwendungszweck
	LCS-Halterung 1		Befestigungspunkt für z.B.Wasserpumpen o.ä.
	Lüfterhalterung 1		Befestigung eines dritten Lüfters in der Front
	HDD Schrauben 20 HDD-Befestigung
	M3 Schrauben 8 SSD-Befestigung
	6#32 Schrauben 14		Befestigung des Mainboards und der SSD-Halterung
	Stand Off Schrauben 3 E-ATX Mainboard-Befestigung
	Rändelschrauben M3 8 ODD-Befestigung
	Kabelbinder 6 Kabelmanagement
	HDD-Käfig	3	Installation zusätzlicher Laufwerke
	LED-Leiste	2 Beleuchtung
	HDD-Entkopplungs-Gummi	12	Zur Montage im HDD-Käfig
	Doppel-HDD-Slot Cover	1	Abdeckung für den Doppel-HDD-Slot
	SSD-Halterung	1	Befestigung einer SSD auf dem PSU-Cover

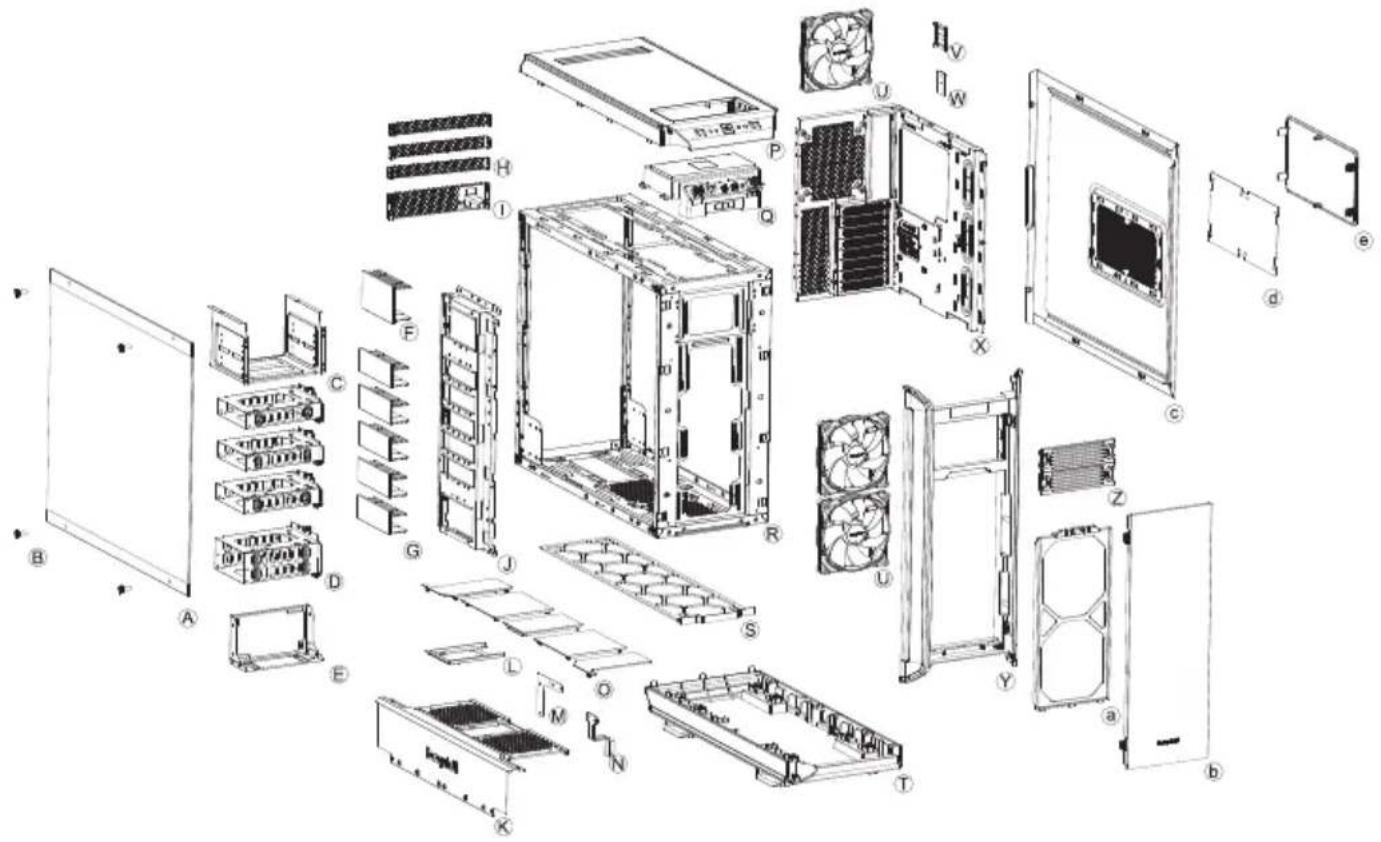

4. EXPLOSIONSZEICHNUNG & TEILE

A	Seitenfenster aus Temperglas Q Front I/O Panel
B	Befestigungsschrauben R Gehäuse-Body
C	DD-Käfig S Luftfilter Boden
D	DD-Käfig T Gehäuseboden
E	Netzteilhalterung U Silent Wings 3 Lüfter
F	Doppel-HDD-Slot Cover V SSD-Halterung
G	DD-Slot Covers W PCB-Panel
H	Rückseitige Abdeckungen	X	Mainboard-Tray
I	Rückseitige Netzteilabdeckung	Y	Gehäusefront
J	HDD-Panel	Z ODD-Blenden
K	Vordere Abdeckung PSU-Cover
L	SSD-Halterung	a	Luftfilter vorne
M	Befestigung PSU-Cover	b Tür
N	Befestigung PSU-Cover	c	Seitenteil
O	Obere Abdeckung PSU-Cover	d	Filter vom Seitenteil
P	Gehäusedeckel	e	2-stufige Öffnung im Seitenteil

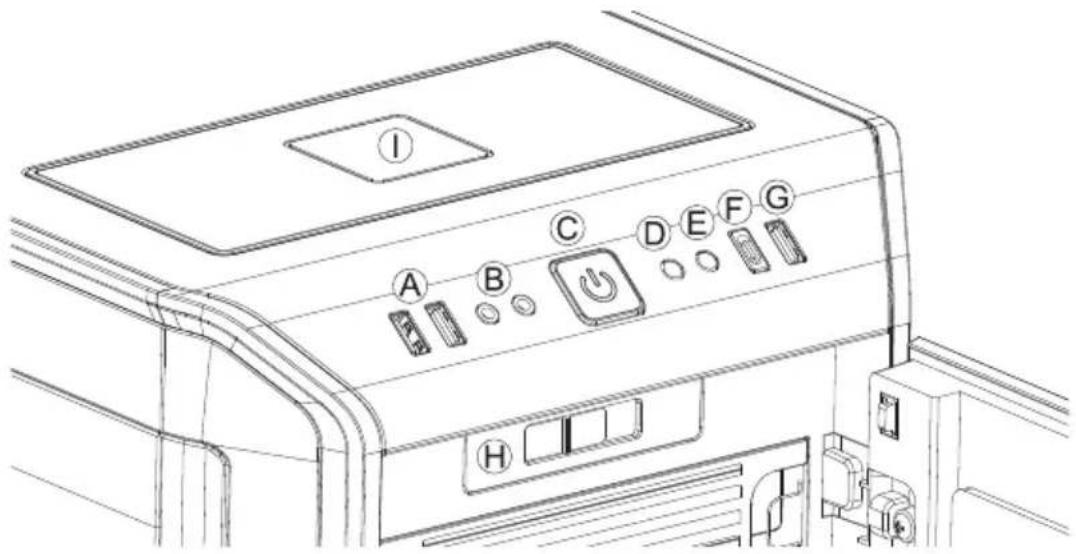

4.1 Front I/O und Media-Anschlüsse

A USB 3.0 F USB 3.1 Typ C Gen. 2
B	HD Audio (Mikrofon und Audio)	G	Schnelllade-Option
C	An-/Ausschalter	H	Stufenlose Lüftersteuerung
D LED-Schalter | Qi-Ladestation
E HDD LED

4.2 I/O Ports

Die vorhandenen Front I/O Anschlüsse müssen mit Ihrem Mainboard verbunden werden.

HD Audio (Kopfhörer- und Mikrofon-Buchse)

Ermitteln Sie die HD Audio Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die HD Audio-Kabel in die dort vorgesehenen Steckplätze. Informationen zur Pin-Belegung Ihres Mainboards finden Sie in Ihrem Mainboard-Handbuch.

USB 3.1 Typ C Gen.2

Ermitteln Sie den USB 3.1 Typ C Pin-Anschluss an Ihrem Mainboard und stecken Sie das USB 3.1 Typ C Kabel in die dort vorgesehenen Steckplätze.

USB 3.0

Ermitteln Sie die USB 3.0 Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die USB 3.0-Kabel in die dort vorgesehenen Steckplätze. Informationen zur Pin-Belegung Ihres Mainboards finden Sie in Ihrem Mainboard-Handbuch.

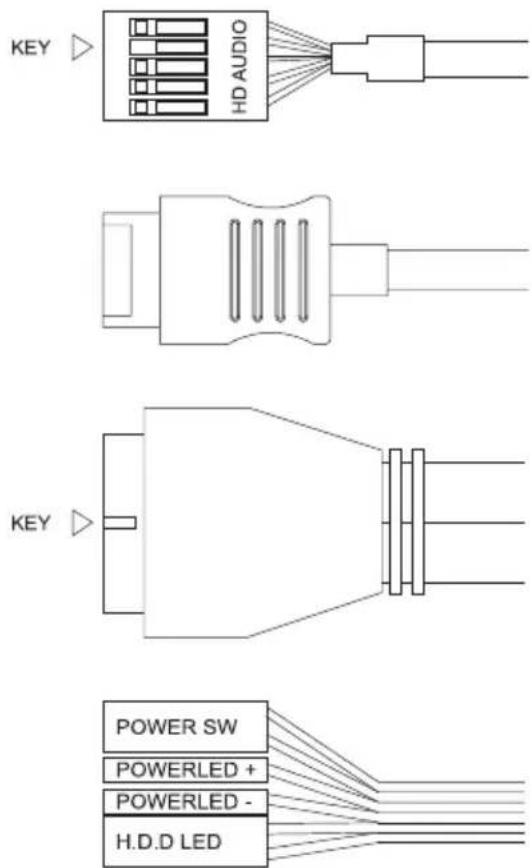

Ein-Aus-Taste, LED-Betriebsanzeige, HDD-Anzeige

Die abgebildeten Stecker verbinden die Funktionsschalter und LED-Leuchten des Gehäuses mit Ihrem Mainboard. Achten Sie bei den LEDs auf die richtige Polung. Ihr Mainboard-Handbuch sollte Ihnen Aufschluss über den richtigen Steckplatz geben.

KEY HD AUDIO KEY POWER SW POWERLED + POWERLED - H.D.D LED

A P	WM-Verbindungsstecker zum Mainboard
B P	WM-Verbindungsstecker zu den Lüftern
C LED	LED-Verbindungsstecker zum Mainboard
D LED	LED-Ausgang für zusätzliche externe LEDs
E Verbindungsstecker für mitgelieferte LEDs
F Verbindungsstecker zur Qi-Ladestation
G SATA-Poweranschluss
H Anschluss LED-Schalter
I Verbindungskabel zum Schieberegler für die Lüftersteuerung
J Schalter zum Wechsel zwischen Silence- und Performance-Mode

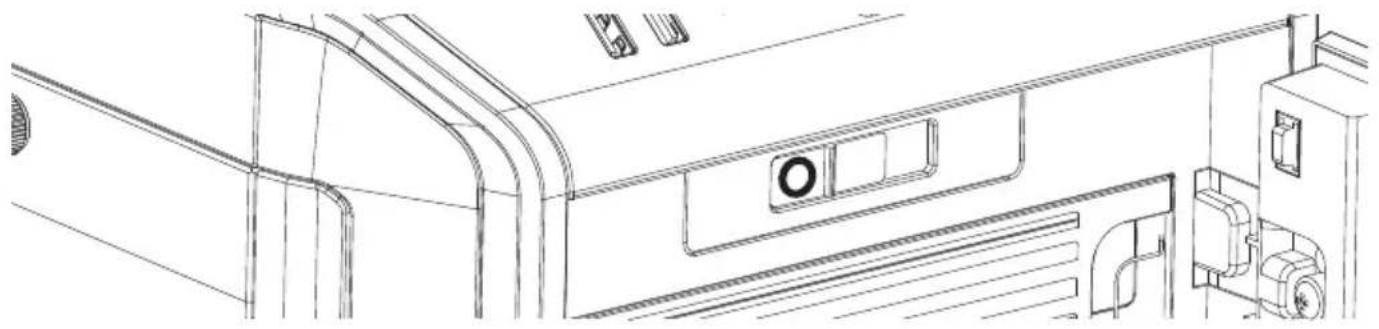

4.4 Benutzung der Lüftersteuerung

Die Lüftersteuerung hat zwei Betriebsmodi.

1. Automatischer Betrieb

Hier wird das PWM-Signal des Mainboards verwendet und die Geschwindigkeit aller angeschlossenen PWM-Lüfter über dieses automatisch geregelt. Der Schieberegler der Lüftersteuerung muss sich hierfür auf der Anfangsposition „0“ ganz links befinden. Zur Nutzung der automatischen PWM-Steuerung der Lüfter muss das Anschlusskabel „A“ des PCB-Panels mit einem PWM-Anschluss auf Ihrem Mainboard verbunden werden. Ohne diese Verbindung kann die Geschwindigkeit der angeschlossenen Lüfter ausschließlich manuell gesteuert werden.

2. Manuelle Steuerung

Sobald der Schieberegler der Lüftersteuerung von der linken in die rechte Position geschoben wird, entfällt das PWM-Signal und die Lüftergeschwindigkeit kann stufenlos manuell gesteuert werden. An der Lüftersteuerungsplatine können insgesamt acht PWM-Lüfter angeschlossen werden. Diese acht Anschlüsse sind in zwei Kanäle mit je vier Anschlüssen (rechts und links) unterteilt. Mittels des Schiebreglers „H“ auf der Platine können diese Kanäle getrennt voneinander in einen „Silence-Mode“ und einen „Performance-Mode“ geschaltet werden. Je nach Stellung des Schiebreglers lässt sich die Geschwindigkeit von 400 – 1.040rpm im Silence-Mode und von 800 – 1.600rpm im Performance-Mode regulieren.

Wird der Schieberegler wieder zurück in die Anfangsposition „0“ nach links geschoben, übernimmt erneut das PWM-Signal die Steuerung der Lüfter.

4.5 Installation und Handhabung der LEDs

Die mitgelieferte LED-Beleuchtung kann im Gehäuse je nach Systemaufbau mittels der angebrachten Klebestreifen frei platziert und installiert werden. Zum Anschließen müssen die LED-Streifen mit der Steckverbindung „E“ des PCB-Panels verbunden werden.

Beschreibung der LEDs

Die im Lieferumfang enthaltene LED-Beleuchtung ist in mehreren Farben und Betriebsmodi steuerbar. Am Steckplatz „D“ der Steuerungsplatine können weitere LED-Beleuchtungsstreifen zur Innenbeleuch des Gehäuses mit einer Maximalleistung von 24 Watt angeschlossen werden. Ebenfalls ist es möglich, die mitgelieferten LED-Streifen direkt miteinander zu verbinden und so zu erweitern.

ACHTUNG! Es dürfen ausschließlich 12 Volt LEDs verwendet werden.

Im manuellen Modus ist es durch einmaliges kurzes Drücken des Schalters „D“ möglich, zwischen den Farben zu wechseln. Der Zwischenschritt zwischen zwei Farben schaltet in den „Breath-Mode“ der jeweils gewählten Farbe.

1 Weiß 8 Blau-Breath
2 Weiß-Breath 9 Orange
3 Rot 10 Orange-Breath
4 Rot-Breath 11 Lila
5 Grün 12 Lila-Breath
6 Grün-Breath 13 Breath-Modus mit allen Farben wechselnd
7 Blau 14 LEDs aus

Synchroner Betrieb

Zum Wechseln zwischen dem synchronen und manuellen Betrieb, halten Sie den Schalter „D“ für ca. drei Sekunden gedrückt.

Hier wird das Kabel „C“ der LED-Steuerungsplatine mit dem dafür vorgesehenen RGB LED Steckplatz und Mainboards verbunden. Die integrierte Beleuchtung wird dann über das Mainboard gesteuert, in entsprechend gleicher Farbgebung wie dieses.

Informationen zur Handhabung der LED-Steuerung Ihres Mainboards entnehmen Sie bitte Ihrem Mainboard-Handbuch.

4.6 Ladestation für Qi-fähige Endgeräte

Die vorinstallierte Ladestation dient zum kabellosen Laden aller dem Qi-Standard entsprechenden Fremdgeräte. Wenn Ihr Gerät (bspw. Smartphone) über eine solche Ausstattung verfügt, kann es mittels Auflegen auf den mit „I“ gekennzeichneten Bereich kabellos aufgeladen werden.

Bitte hierbei die Positionierung des Ladeempfängers Ihres Gerätes beachten und mittig auf der Ladefläche „I“ positionieren.

1. INTRODUCTION

Hinweis: Beispiele für Konfigurationen. Weitere Varianten möglich.

*Installationspunkt c/c liegt bei 154mm

DE: Lösen Sie die Rändelmuttern, um das Glas zu entfernen.

DE: Die LED-Leisten können im oberen, im vorderen und im unteren Bereich installiert werden.

DE: Ziehen Sie den unteren und den vorderen Filter heraus.

DE: Entfernen Sie den Luftfilter vom Seitenteil.

DE: Öffnen Sie die Tür und entfernen Sie als erstes den unteren Luftfilter. Dann entfernen Sie das Seitenfenster.

DE: Drücken Sie alle Häkchen auf der Innenseite des Gehäuses nach außen, um die Front zu lösen.

DE: Ziehen Sie dann die Gehäusefront ab.

DE: Entfernen Sie zunächst die Vorderseite. Finden Sie die acht Häkchen unter dem Deckel und drücken Sie diese nach außen, um den Deckel zu lösen.

Hinweis: Für einen besseren Ein- und Ausbau empfiehlt es sich, die HDD-Käfige zu entfernen.

DE: Entfernen Sie zuerst die Gehäusefront und den Gehäusedeckel. Entfernen Sie dann das vordere I/O Modul, um die Schrauben des ODD-Käfigs zu lösen und diesen zu entfernen

DE: Installieren Sie die Lüfterhalterung für die Befestigung eines zusätzlichen Lüfters an der Vorderseite

DE: Es können zwei HDDs an der Ober- und Unterseite in einem doppelten HDD-Käfig installiert werden. Zur Befestigung benutzen Sie bitte die mitgelieferten Schrauben.

DE: Lösen Sie die SSD-Halterung an der Rückseite des Mainboard-Trays.

DE: Installieren Sie die SSD auf der SSD-Halterung.

Warnung: Einmal herausgebrochene Segmente können nicht wieder angebracht werden.

DE: Entfernen Sie die Seitenteile. Lösen sie die sechs Schrauben auf der Rückseite des Mainboard-Trays.

DE: Lösen Sie die drei Schrauben auf der Vorderseite des Mainboard-Trays und entnehmen Sie es.

DE: Das Mainboard-Tray kann nun optional als Test-Bench genutzt werden.

DE: Installieren Sie das Mainboard-Tray mit den neun Schrauben in einer der drei möglichen Einbauhöhen.

DE: Entfernen Sie die rückseitigen Abdeckungen, indem Sie die Schrauben an den Seiten entfernen.

DE: Positionieren Sie die rückseitigen Abdeckungen neu, um die Lücke zu schließen und befestigen Sie die Abdeckung mit Schrauben.

DE: Entfernen Sie die Seitenteile, die Gehäusefront, das PSU-Cover und das Mainboard-Tray.

DE: Entfernen Sie den doppelten HDD-Käfig. Einzelne HDD-Käfige müssen nicht ausgebaut werden.

DE: Befestigungspunkte der Step-Schrauben für normalen Einbau.

DE: Befestigungspunkte der Step-Schrauben für invertierten Einbau.

DE: Befestigen sie die PSU-Halterung entsprechend der gewählten Einbautiefe.

DE: Für ein invertiertes Layout ist es notwendig, die rückseitige Netzteilabdeckung auszubauen und um 180 Grad gedreht wieder einzubauen.

DE: Sichern Sie das Mainboard mit den Mainboard-Schrauben. Standoffs für ein ATX-Mainboard sind vorinstalliert.

DE: Bevor Sie die PSU-Halterung in Position bringen, schließen Sie das Netzkabel an das Netzteil an. Sichern Sie abschließend die Netzteilhalterung am Gehäuse mit Hilfe der Schrauben.

DE: Entfernen Sie die PCI-Slot-Abdeckung, bevor Sie mit der Installation einer PCI / PCI-E Add-on-Karte beginnen.
