Produkttyp	Midi-Tower
Marke	Be Quiet!
Modell	Pure Base 600
Abmessungen (B x H x T)	220 x 470 x 492 mm
Materialien	SECC-Stahl bis 0,8 mm, ABS-Kunststoff
Motherboard-Format	ATX, M-ATX, Mini-ITX
Anschlüsse an der Vorderseite	2x USB 3.0, HD-Audioanschlüsse (Mikrofon + Kopfhörer)
Integrierter Lüftercontroller	3-Stufen-Controller (5V, 9V, 12V) für 3 3-Pin-Lüfter
Maximale CPU-Kühlerhöhe	165 mm
Maximale Grafikkartenlänge	280 mm (mit Festplattenkäfigen) / 425 mm (ohne Käfige)
Maximale Netzteillänge	200 mm
PCI-Steckplätze	7
5,25-Zoll-Schächte	2
3,5-Zoll-Schächte	3
2,5-Zoll-Schächte	2 + 6 (optional)
Mitgelieferte Lüfter	1x Pure Wings 2 140 mm (vorne, 900 U/min), 1x Pure Wings 2 120 mm (hinten, 1200 U/min)
Zusätzliche Lüfterplätze	Vorne: 1x 140 mm, 2x 120 mm, 3x 120 mm (ohne 5,25-Zoll-Schacht); Oben: 3x 120 mm, 2x 140 mm
Radiatorunterstützung (oben)	120, 240, 360 mm (ohne 5,25-Zoll-Schacht)
Radiatorunterstützung (vorne)	120, 140, 240, 280*, 360* mm (*ohne 5,25-Zoll-Schacht)
Staubfilter	Vorne, oben, Netzteil (herausnehmbar)
Herstellergarantie	3 Jahre (gegen Vorlage der Rechnung)

Häufig gestellte Fragen - Pure Base 600 Be Quiet!

Wie installiere ich eine lange Grafikkarte im Pure Base 600?

Entfernen Sie die mittleren Festplattenkäfige, um eine maximale Länge von 425 mm zu erreichen. Lösen Sie dazu die Schrauben der Käfige und schieben Sie sie aus dem Gehäuse.

Kann ich eine 360-mm-Wasserkühlung installieren?

Ja, oben oder vorne, sofern der obere 5,25-Zoll-Schacht entfernt wird. Überprüfen Sie die Kompatibilität mit Ihrem Mainboard.

Wie reinige ich die Staubfilter?

Die Filter sind herausnehmbar. Entfernen Sie sie von der Front-, Ober- und Unterseite und waschen Sie sie mit lauwarmem Seifenwasser. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Funktioniert der integrierte Lüftercontroller mit 4-Pin-Lüftern?

Nein, er ist für 3-Pin-Lüfter ausgelegt. 4-Pin-Lüfter, die an den Controller angeschlossen werden, erhalten keine PWM-Modulation und laufen mit voller Geschwindigkeit.

Welche Mainboard-Formate unterstützt das Pure Base 600?

Es unterstützt die Formate ATX, M-ATX und Mini-ITX. Die Befestigungslöcher sind für jedes Format vorgebohrt.

Wie installiere ich eine 2,5-Zoll-Festplatte?

Verwenden Sie die mitgelieferten M3-Schrauben. Befestigen Sie die SSD auf der herausnehmbaren Halterung (bis zu 2 Laufwerke) oder in den zusätzlichen Schächten hinter dem Mainboard-Tray (bis zu 6).

Wird das Gehäuse mit Lüftern geliefert?

Ja, es ist mit einem Pure Wings 2 140-mm-Lüfter vorne und einem 120-mm-Lüfter hinten ausgestattet, beide bereits montiert.

Wie entferne ich die Seitenabdeckung?

Lösen Sie die beiden handbetätigten Schrauben auf der Rückseite des Gehäuses und schieben Sie die Abdeckung nach hinten, um sie zu lösen.

Kann ich das Pure Base 600 mit einem nicht-modularen Netzteil verwenden?

Ja, aber es wird empfohlen, ein modulares Netzteil zu verwenden, um die Kabelführung zu erleichtern. Der verfügbare Platz ist ausreichend, aber überschüssige Kabel können den Luftstrom behindern.

Was tun, wenn die LED-Anzeige nicht leuchtet?

Überprüfen Sie die Verbindung des POWER-LED-Kabels auf dem Mainboard. Stellen Sie sicher, dass die Polarität eingehalten wird (normalerweise ist der weiße Draht negativ).

BEDIENUNGSANLEITUNG Pure Base 600 Be Quiet!

EXPLOSIONSZEICHNUNG & TEILE....12

LÜFTERKOMPATIBILITÄT 34

RADIATOREINBAU 35

ENTFERNEN DER AUSSENTEILE 36

INSTALLATION DES MAINBOARDS.... 38

INSTALLATION DES NETZTEILS 38

INSTALLATION DER PCI/E ADD-ON KARTE 39

INSTALLATION DES 5.25" LAUFWERKS (ODD)....40

ENTFERNEN DES ODD-KÄFIGS 41

INSTALLATION DES 3.5" LAUFWERKS (HDD)....42

INSTALLATION DES 2.5" LAUFWERKS (SSD)....43

ENTFERNEN DES LUFTFILTERS 44

LIMITED WARRANT T 45

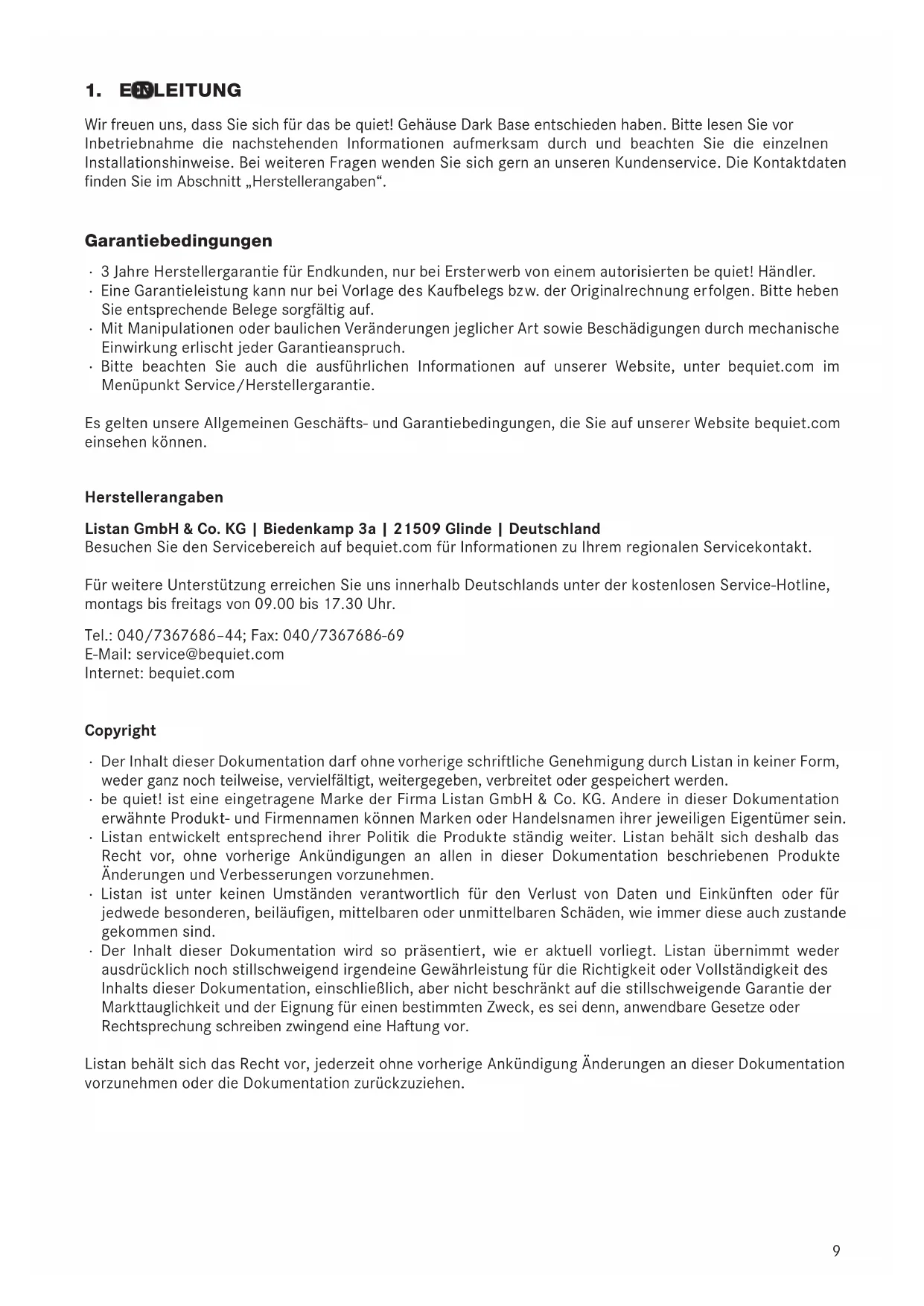

Wir freuen uns, dass Sie sich für das be quiet! Gehäuse Dark Base entschieden haben. Bitte lesen Sie vor Inbetriebnahme die nachstehenden Informationen aufmerksam durch und beachten Sie die einzelnen Installationshinweise. Bei weiteren Fragen wenden Sie sich gern an unseren Kundenservice. Die Kontaktdaten finden Sie im Abschnitt „Herstellerangaben“.

Garantiebedingungen

• 3 Jahre Herstellergarantie für Endkunden, nur bei Ersterwerb von einem autorisierten be quiet! Händler.
• Eine Garantieleistung kann nur bei Vorlage des Kaufbelegs bzw. der Originalrechnung erfolgen. Bitte heben Sie entsprechende Belege sorgfältig auf.
• Mit Manipulationen oder baulichen Veränderungen jeglicher Art sowie Beschädigungen durch mechanische Einwirkung erlischt jeder Garantieanspruch.
• Bitte beachten Sie auch die ausführlichen Informationen auf unserer Website, unter bequiet.com im Menüpunkt Service/Herstellergarantie.

Es gelten unsere Allgemeinen Geschäfts- und Garantiebedingungen, die Sie auf unserer Website bequiet.com einsehen können.

Herstellerangaben

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Deutschland

Besuchen Sie den Servicebereich auf bequiet.com für Informationen zu Ihrem regionalen Servicekontakt.

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service-Hotline, montags bis freitags von 09.00 bis 17.30 Uhr.

Tel.: [phone]; Fax: [phone]

E-Mail: [e-mail]

Internet: bequiet.com

Copyright

• Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
• be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
• Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich deshalb das Recht vor, ohne vorherige Ankündigungen an allen in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
• Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
• Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechung schreiben zwingend eine Haftung vor.

Listan behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.

1. SPEZIFIKATIONEN

Abmessungen (L x B x H in mm) 492 x 220 x 470
Gehäusetyp Mid-Tower
Material bis zu 0,8mm SECC, ABS-Plastik
Mainboard-Kompatibilität ATX, M-ATX, Mini-ITX,
Front I/O-Anschlüsse 2x USB 3.0, HD Audio-Buchse
Lüftersteuerung 3x 3-Pin; Steuerung: 3-stufig (5V, 9V,12V)
Max. Höhe CPU-Kühler (mm) 165
Max. Länge Grafikkarte (mm) 280 / 425 (ohne HDD-Käfig)
Max. Länge Netzteil (mm) 210
PCI-Steckplätze 7
5.25" Schächte	2
3.5" Schächte	3
2.5" Schächte	2 + 6
Gehäuselüfter (mm) / (rpm)	Vorne: 1x Pure Wings 2 140 / 900Hinten: 1x Pure Wings 2 120 / 1.200
Optionale Zusatzlüfter (mm)	Vorne: 1x 140, 2x 120, 3x 120 (ohne 5.25" Käfig)Oben: 3x 120, 2x 140
Radiatoreinbau oben (mm)	120, 240, 360 (ohne 5.25" Käfig)
Radiatoreinbau vorne (mm)	120, 140, 240, 280*, 360* (*ohne 5.25" Käfig)

3. LIEFERUMFANG

ABBILDUNG BEZEICHNUNG ANZAHL VERWENDUNGSZWECK
	HDD 6#32 Schrauben 12 Anbringung des HDD-Käfigs
	M3 Schrauben 8 SSD-Installation
	6#32 Schrauben 8 Mainboard-Installation
	Rändelschrauben M3 8 ODD-Befestigung
	Kabelbinder 4 Kabelmanagement

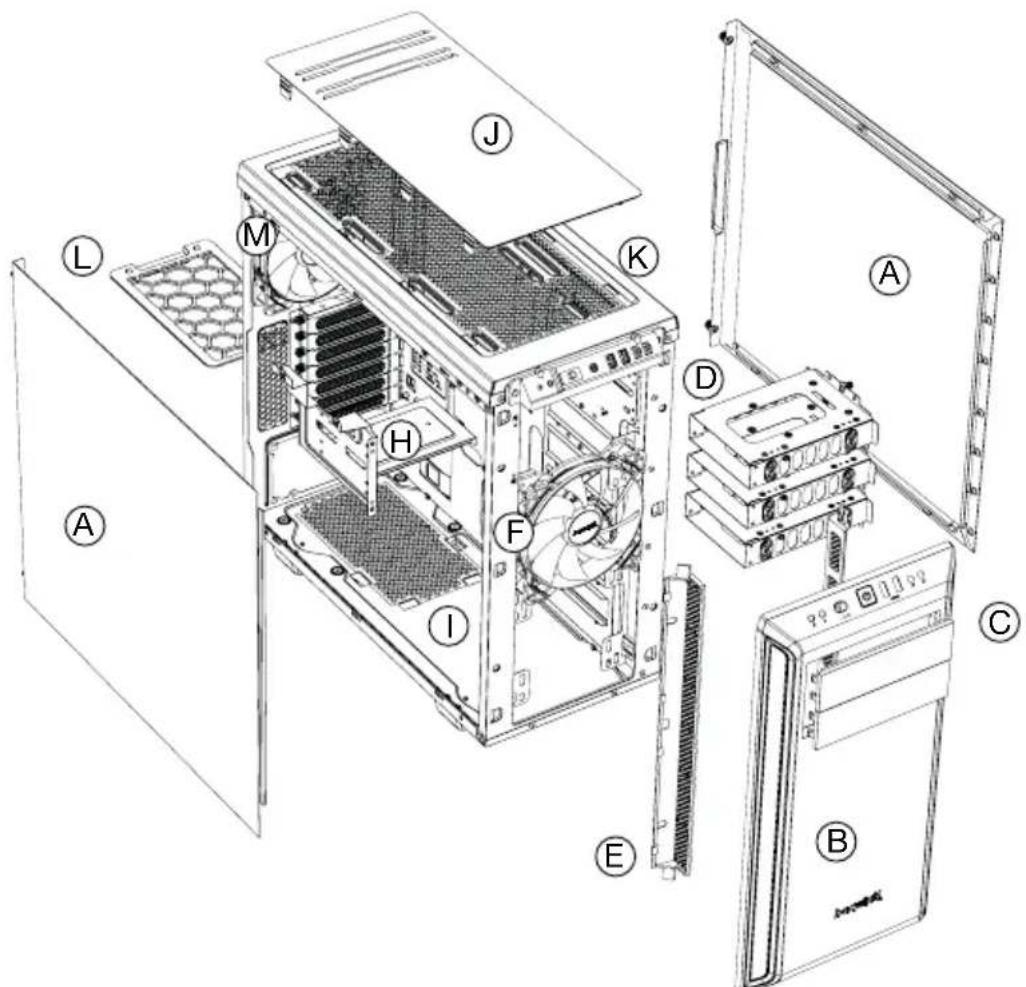

4. EXPLOSIONSZEICHNUNG & TEILE

A Seitenteil H ODD-Käfig
B Frontpanel I Gehäuse
C 5.25” Blende J Blende auf dem Top-Cover
D HDD-Käfige K Front I/O-Panel / Lüftersteuerung
E Luftfilter L PSU-Luftfilter
F Pure Wings 2 | 140mm Lüfter	M	Pure Wings 2 | 120mm Lüfter

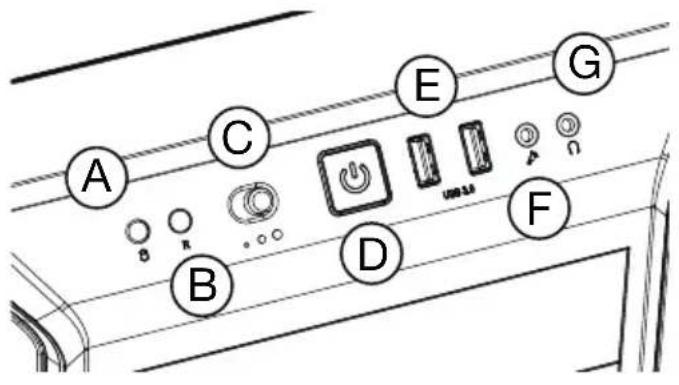

4.1 FRONT I/O UND MEDIA-ANSCHLÜSSE

A HDD-LED

B Reset-Knopf

C Schieberegler der Lüftersteuerung

D An-/Aus-Schalter / LED

E USB 3.0

F M krofon

G Kopfhörer

POWER SWPOWERLED +POWERLED -H.D.D LEDRESET SW
Panel-Anschluss Lüftersteuerung Anschluss USB, Audio

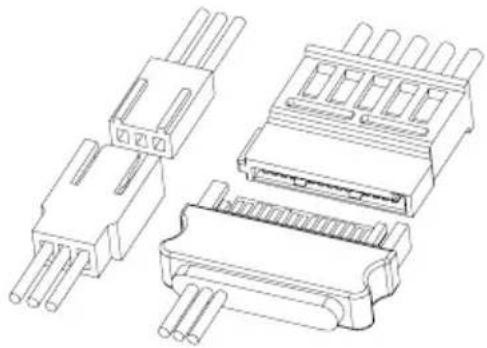

4.3 Lüftersteuerung

Schließen Sie den S-ATA Anschluss der Lüftersteuerung an Ihr Netzteil, um die Geschwindigkeit von bis zu drei 3-Pin Lüftern zu regeln.

Lösen Sie die Rändelschrauben, um das Seitenteil zu entfernen

Finden Sie die 8 Häkchen unter dem Deckel und drücken Sie diese nach innen, um die Blende zu lösen

Heben Sie die Blende an, um sie vollständig vom Gehäuse zu entfernen

Entfernen Sie die PCI-Slot-Abdeckung bevor Sie mit der Installation einer PCI/PCI-E Add-on Karte beginnen. Für längere Grafikkarten ist es möglicherweise notwendig, den HDD-Käfig zu versetzen

Entfernen Sie die 5.25" Blende

Schieben Sie das ODD in den 5.25" Käfig und sichern Sie es mit Rändelschrauben
