Tipo de producto	Gabinete mid-tower
Marca	Be Quiet!
Modelo	Pure Base 600
Dimensiones (An x Al x Pr)	220 x 470 x 492 mm
Materiales	Acero SECC de hasta 0,8 mm, plástico ABS
Factor de forma de placa base	ATX, M-ATX, Mini-ITX
Conectores frontales	2x USB 3.0, tomas de audio HD (micrófono + auriculares)
Control de ventiladores integrado	Controlador de 3 posiciones (5V, 9V, 12V) para 3 ventiladores de 3 pines
Altura máxima del disipador de CPU	165 mm
Longitud máxima de la tarjeta gráfica	280 mm (con jaulas de discos duros) / 425 mm (sin jaulas)
Longitud máxima de la fuente de alimentación	200 mm
Ranuras PCI	7
Bahías 5,25"	2
Bahías 3,5"	3
Bahías 2,5"	2 + 6 (opcional)
Ventiladores incluidos	1x Pure Wings 2 140 mm (frontal, 900 rpm), 1x Pure Wings 2 120 mm (trasero, 1200 rpm)
Ubicaciones adicionales para ventiladores	Frontal: 1x 140 mm, 2x 120 mm, 3x 120 mm (sin bahía 5,25"); Superior: 3x 120 mm, 2x 140 mm
Soporte para radiador (superior)	120, 240, 360 mm (sin bahía 5,25")
Soporte para radiador (frontal)	120, 140, 240, 280*, 360* mm (*sin bahía 5,25")
Filtros de polvo	Frontal, superior, fuente de alimentación (extraíbles)
Garantía del fabricante	3 años (presentando la factura)

Preguntas frecuentes - Pure Base 600 Be Quiet!

¿Cómo instalar una tarjeta gráfica larga en el Pure Base 600?

Retire las jaulas de discos duros del medio para obtener una longitud máxima de 425 mm. Para ello, desatornille las jaulas y deslícelas fuera del chasis.

¿Puedo instalar un watercooling de 360 mm?

Sí, en la parte superior o frontal, siempre que retire la bahía 5,25" superior. Verifique la compatibilidad con su placa base.

¿Cómo limpiar los filtros de polvo?

Los filtros son extraíbles. Retírelos del panel frontal, superior e inferior, luego lávelos con agua tibia y jabón. Déjelos secar completamente antes de volver a colocarlos.

¿El control de ventiladores integrado funciona con ventiladores de 4 pines?

No, está diseñado para ventiladores de 3 pines. Los ventiladores de 4 pines conectados al controlador no se beneficiarán de la modulación PWM, girarán a máxima velocidad.

¿Qué factores de forma de placa base soporta el Pure Base 600?

Soporta los formatos ATX, M-ATX y Mini-ITX. Los orificios de montaje están pretaladrados para cada formato.

¿Cómo instalar un disco duro de 2,5"?

Utilice los tornillos M3 incluidos. Fije el SSD en la bandeja extraíble (hasta 2 discos) o en las ubicaciones adicionales detrás de la bandeja de la placa base (hasta 6).

¿El gabinete viene con ventiladores?

Sí, está equipado con un ventilador Pure Wings 2 de 140 mm en la parte frontal y uno de 120 mm en la parte trasera, ambos ya montados.

¿Cómo quitar el panel lateral?

Desatornille los dos tornillos de mano en la parte trasera del gabinete, luego deslice el panel hacia atrás para liberarlo.

¿Puedo usar el Pure Base 600 con una fuente de alimentación no modular?

Sí, pero se recomienda usar una fuente de alimentación modular para facilitar la gestión de cables. El espacio disponible es suficiente, pero los cables sobrantes pueden obstruir el flujo de aire.

¿Qué hacer si el indicador LED no se enciende?

Verifique la conexión del cable POWER LED en la placa base. Asegúrese de que se respete la polaridad (generalmente el cable blanco es el negativo).

MANUAL DE USUARIO Pure Base 600 Be Quiet!

SOPORTE DEL RADIADOR.... 35

RETIRAR LAS PIEZAS EXTERNAS....36

INSTALACIÓN DE LA PLACA BASE 38

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN 38

INSTALACIÓN DE TARJETAS ADICIONALES PCI/PCI-E 38

INSTALACIÓN DE DISPOSITIVO 5,25" (Unidad de disco óptico)....40

RETIRAR LA CAJA DE LA UNIDAD DE DISCO ÓPTICO 41

INSTALACIÓN DE DISPOSITIVO 3,5" (Unidad de disco duro) 42

INSTALACIÓN DE DISPOSITIVO 2,5" (SSD) 43

RETIRAR EL FILTRO DE AIRE 44

LIMITED WARRANT T 45

RU ВВЕДЕНИЕ 29

СПЕЦИФИКАЦИИ 30

НАБОР АКСЕССУАРОВ....31

Gracias por elegir nuestro Dark Base. Le rogamos que lea la información de este manual y siga atentamente las instrucciones antes de la instalación. Si tiene cualquier pregunta póngase en contacto con nuestro servicio de atención al cliente. La información de contacto se indica en la sección «Información del fabricante».

Garantía

• El fabricante proporciona una garantía de cinco años para consumidor (solo en caso de adquisición de be quiet! en un distribuidor autorizado).
• Para solicitar cualquier servicio asociado a la garantía es necesario presentar el ticket de compra original.
• Cualquier manipulación o modificación técnica, o cualquier daño producido al aplicar fuerza cancelará la garantía.
• Puede leer los términos completos y las condiciones de la garantía en la sección «Condiciones de servicio y garantía» de nuestro sitio web beguieit.com.

También se aplican nuestros términos generales y las condiciones de negocio. Si desea más información, puede encontrarla en línea en bequiet.com.

Información del fabricante

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Alemania

Consulte la información de servicio regional pertinente en la sección de contacto en bequiet.com.

En Alemania, puede ponerse en contacto con el servicio de asistencia llamando a nuestra línea directa gratuita de lunes a viernes y de 09:00 a 17:30 (UTC+1).

Tel.: [phone]; Fax.: [phone]

Correo electrónico: [e-mail]

Página web: bequiet.com

Copyright

• Se prohíbe la reproducción, divulgación, publicación o almacenamiento del contenido completo o parcial de este documento sin la autorización previa por escrito de Listan.
• be quiet! es una marca comercial registrada propiedad de Listan GmbH & Co. KG. Otros nombres de productos y de empresas mencionados en este documento pueden ser marcas o marcas comerciales propiedad de sus respectivos propietarios.
• De acuerdo con la política de la empresa, todos los productos Listan son objeto de desarrollo permanente. Listan se reserva el derecho a realizar cambios y mejoras en cualquier producto descrito en este documento sin previo aviso.
• Listan no se hace responsable bajo ninguna circunstancia de la pérdida de datos o ingresos o cualquier otro daño específico, accidental, directo o indirecto, producido de cualquier forma.
• El contenido de este documento representa la versión actual en el momento de su redacción. Listan no acepta ninguna responsabilidad, ya sea expresa o implícita, por la corrección o integridad del contenido de este documento, incluyendo, pero no limitándose a la garantía implícita de idoneidad y adecuación comercial para un propósito particular, a menos que las leyes o regulaciones aplicables estipulen esta responsabilidad.

Listan se reserva el derecho a realizar cambios en esta documentación o retirar la documentación sin ningún tipo de aviso previo.

1. ESPECIFICACIONES

Dimensiones (ancho x altura x profundidad en mm)	220 x 470 x 492
Tipo de caja Torre mediana
Material SECC de 0,8 mm, plástico ABS
Compatibilidad de la placa base ATX, M-ATX, Mini-ITX,
E/S frontal 2 puertos USB 3.0, conectores de audio HD
Controlador de velocidad del ventilador	3 de 3 pines; Controlador: 3 niveles (5 V, 9 V, 12 V)
Altura del refrigerador (mm) 165
Longitud de la tarjeta gráfica (mm) 28	0/425 (con/sin caja para unidad de disco duro)
Longitud de la fuente de alimentación (mm)	210
Ranuras PCI 7
Bahía de 5,25” 2
Bahía de 3,5” 3
Bahía de 2,5” 2 + 6
Ventilador de refrigeración (mm) / (rpm)	Parte frontal: Un ventilador Pure Wings 2 140 / 900Parte posterior: Un ventilador Pure Wings 2 120 / 1200
Ventilador de refrigeración opcional (mm)	Parte frontal: 1 de 140, 2 de 120, 3 de 120 (sin bahía de 5,25”)Parte superior: 3 de 120, 2 de 140
Soporte superior del radiador (mm)	120, 240, 360 (sin bahía de 5,25”)
Soporte frontal del radiador (mm)	120, 140, 240, 280*, 360*, *sin bahía de 5,25”

3. CONTENIDOS

Imágenes	Nombre de la pieza	Cantidad	Uso
	Tornillos 6-32 para disco duro 12 Montaje de caja de disco duro
	Tornillos M3 8 Soporte para dispositivos de SSD
	Tornillos de 6x32 8 Para placa base
	Tornillos de mariposa M3 8 Montaje de unidad de disco óptico
	Brida para cables 4 Organizador de cables

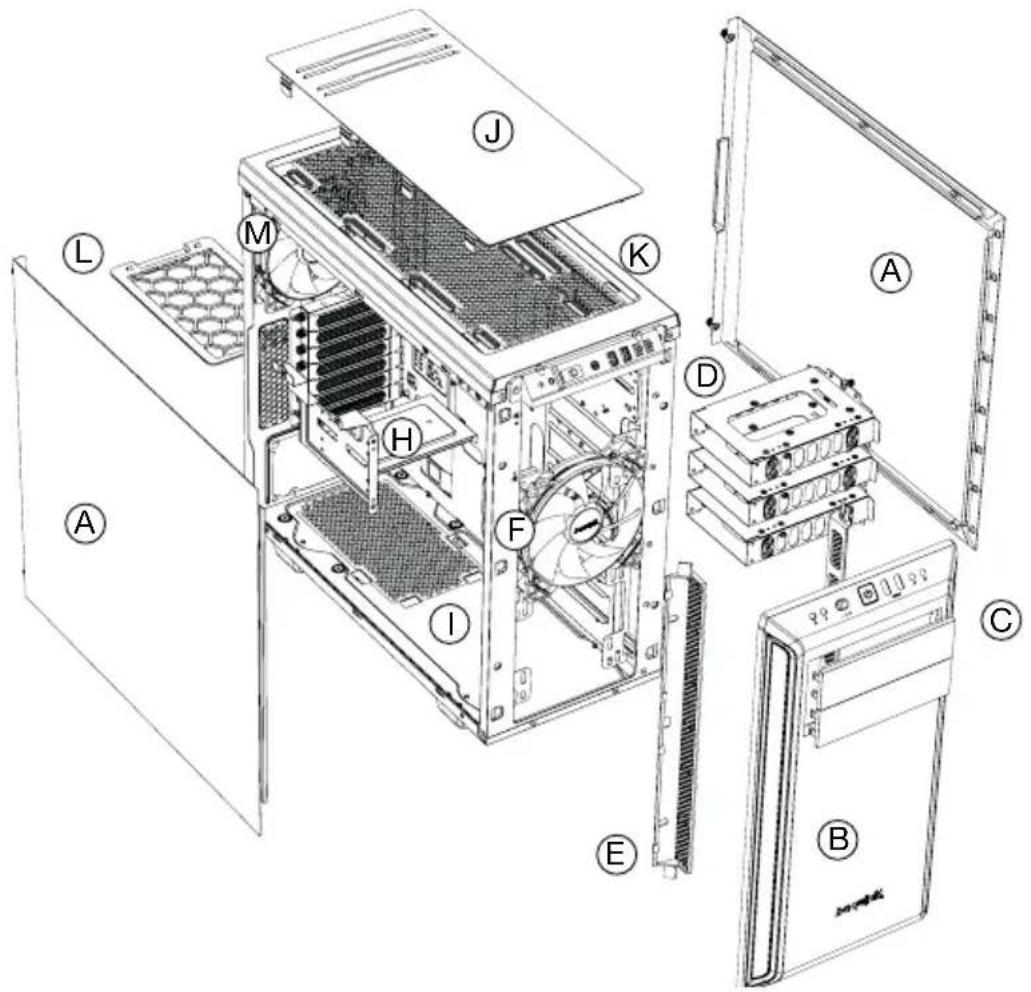

4. VISTA DETALLADA Y PIEZAS

A Panel lateral H Caja de unidad de disco óptico
B Panel frontal I Cuerpo del chasis
C Marcos de 5,25” J Marco de la cubierta superior
D Cajas para discos duros K Panel frontal de E/S / Controlador de velocidad del ventilador
E Filtros de aspiración L Filtro de aire de la fuente de alimentación
F Pure Wings 2 | 140 mm	M	Ventilador Pure Wings 2 | 120 mm

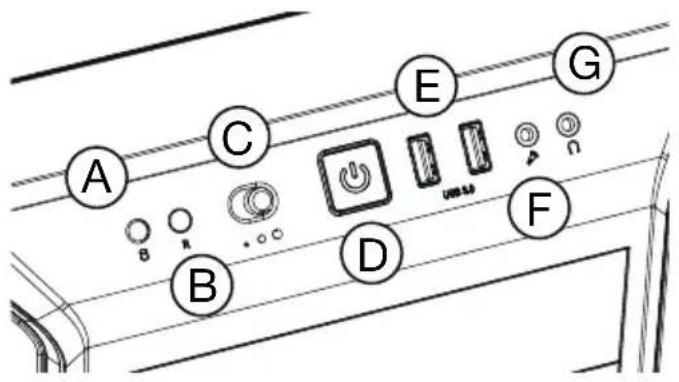

4.1 Puertos multimedia y frontal de E/S

A Led de la unidad de disco duro

B Botón de reinicio

C Controlador de velocidad del ventilador

D Botón de encendido / Led de encendido

E USB 3.0

F M crófono

G Auricular

POWER SWPOWERLED +POWERLED -H.D.D LEDRESET SW
Conector del panel Velocidad del ventilador USB, Controlador de audio

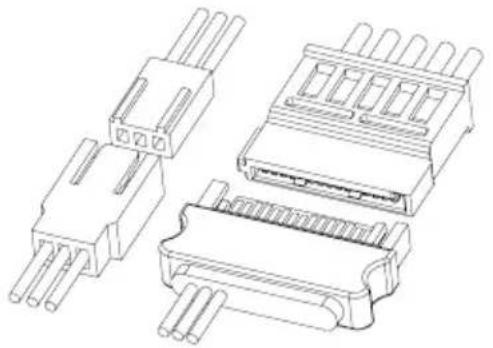

4.3 Controlador de velocidad del ventilador

Inserte el conector S-ATA del controlador de velocidad a la fuente de alimentación para poder controlar hasta tres ventiladores de 3 pines.

Suelte los tornillos de mariposa para retirar el panel lateral de acero

Localice los 8 ganchos bajo la tapa superior y presionelos hacia el interior para liberarlos

Levante la cubierta superior para soltarlo del chasis

Retire el soporte de la ranura PCI antes de instalar la tarjeta adicional PCI/PCI-E. Se puede cambiar la posición de la caja del disco duro para tarjetas más grandes

Retire el marco de 5,25" desde dentro de la caja

Inserte la unidad de disco óptico en la caja de 5,25". Fije el dispositivo de 5,25" con tornillos de mariposa
