Dark Base 700 - Unite Centrale Be Quiet! - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Dark Base 700 Be Quiet! en formato PDF.
| Tipo de gabinete | Torre Media |
| Dimensiones (An x Al x Pr) | 241 x 519 x 544 mm |
| Materiales | Acero SECC 0,7-0,8 mm, aluminio 0,8-1,2 mm, plástico ABS, vidrio templado 4 mm |
| Formato de placa base soportado | E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX |
| Conectores frontales | 2x USB 3.0, 1x USB 3.1 Tipo C, HD Audio (micrófono + auriculares), controlador RGB, reobús de 4 niveles |
| Reobús integrado | 6x PWM de 4 pines, hub PWM con conmutador Silencio/Rendimiento |
| Altura máxima del disipador CPU | 130 mm |
| Longitud máxima de la tarjeta gráfica | 286 mm (con jaula HDD) / 430 mm (sin jaula) |
| Longitud máxima de la fuente de alimentación | 150-285 mm |
| Bahías de almacenamiento | 7x 3,5" (incluyendo 1 en el compartimento), 3x 2,5" (más 6 adicionales) |
| Ventiladores incluidos | 2x SilentWings® 3 140mm (1600 RPM) - delantero y trasero |
| Ubicaciones para ventiladores adicionales | Delantero: 2x 140/120, Superior: 3x 140/120, Cubierta PSU: 1x 140/120, Trasero: 1x 140/120 |
| Soporte de radiadores | Delantero: 120/140/240/280/360 mm, Superior: 120/240/360 mm, Trasero: 120/140 mm |
| Iluminación LED | LED multicolor frontal (blanco, rojo, verde, azul, naranja, violeta) con control manual o sincronizado con la placa base |
| Ranuras PCI | 7 + 2 (vertical) |
| Garantía del fabricante | 3 años (presentando la factura de compra) |
| Peso | Aproximadamente 14 kg (estimado) |
| Fuente de alimentación recomendada | ATX, longitud máxima 285 mm |
| Filtros de polvo | Delantero (extraíble) e inferior |
Preguntas frecuentes - Dark Base 700 Be Quiet!
Preguntas de los usuarios sobre Dark Base 700 Be Quiet!
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Dark Base 700 - Be Quiet! y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Dark Base 700 de la marca Be Quiet!.
MANUAL DE USUARIO Dark Base 700 Be Quiet!

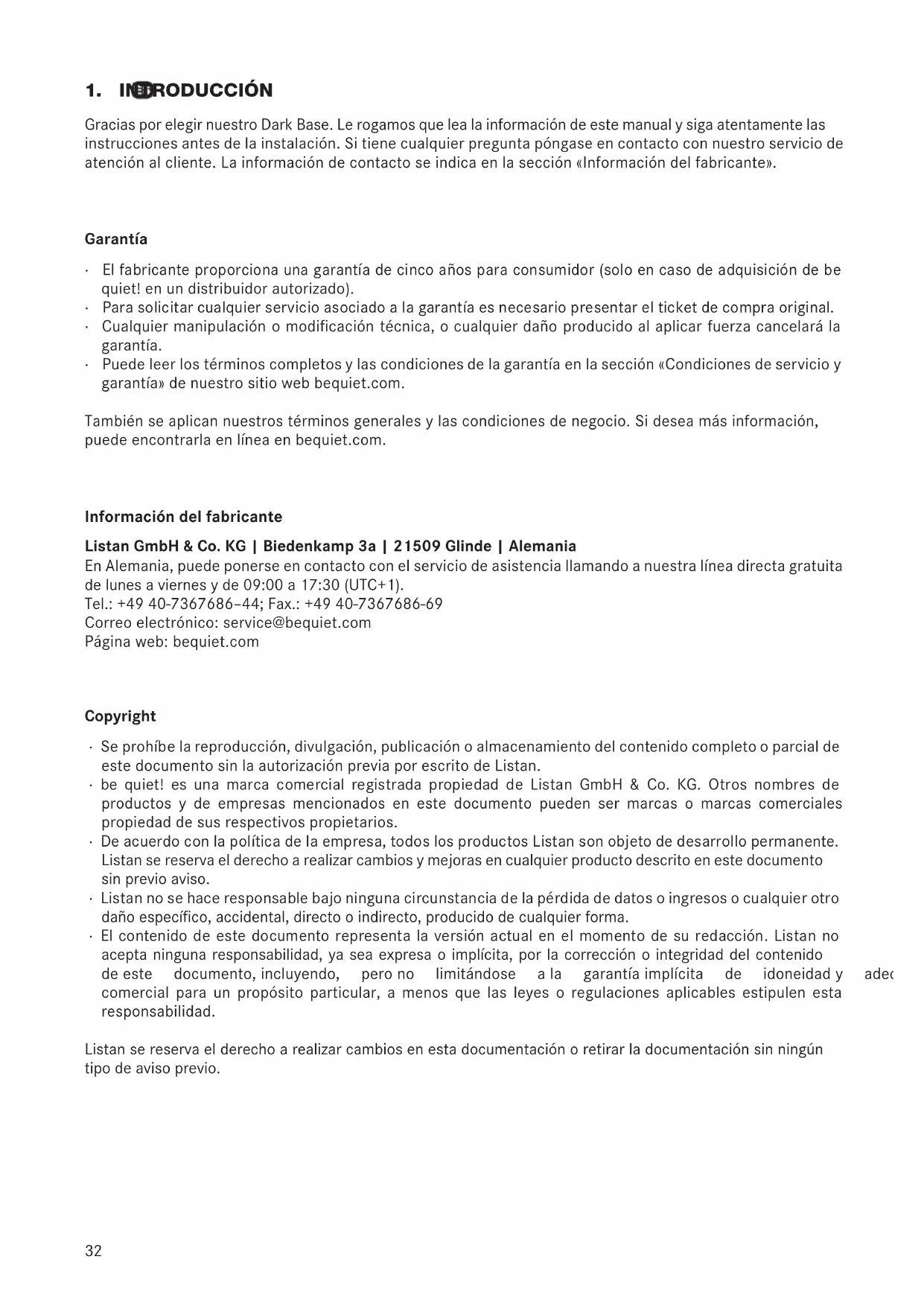

ES 1. INTRODUCCIÓN 32
- ESPECIFICACIONES 33
- CONTENIDO 34
- VISTA EN EXPOSICIÓN Y COMPONENTES 35
- COMPATIBILIDAD DEL VENTILADOR 46
- SOPORTE DEL RADIADOR 46
- DESMONTAJE DE LOS PANELES LATERALES 47
- INSTALACIÓN Y DESMONTAJE DE UNIDADES Y FILTROS 48
- CONFIGURACIÓN INVERTIDA 52
- INSTALACIÓN DE COMPONENTES 56
LIMITED WARRANTY 59
RU 1. ВВЕДЕНИЕ 39
Gracias por elegir nuestro Dark Base. Le rogamos que lea la información de este manual y siga atentamente las instrucciones antes de la instalación. Si tiene cualquier pregunta póngase en contacto con nuestro servicio de atención al cliente. La información de contacto se indica en la sección «Información del fabricante».
Garantía
- El fabricante proporciona una garantía de cinco años para consumidor (solo en caso de adquisición de be quiet! en un distribuidor autorizado).
- Para solicitar cualquier servicio asociado a la garantía es necesario presentar el ticket de compra original.
- Cualquier manipulación o modificación técnica, o cualquier daño producido al aplicar fuerza cancelará la garantía.
- Puede leer los términos completos y las condiciones de la garantía en la sección «Condiciones de servicio y garantía» de nuestro sitio web bequiet.com.
También se aplican nuestros términos generales y las condiciones de negocio. Si desea más información, puede encontrarla en línea en bequiet.com.
Información del fabricante
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Alemania
En Alemania, puede ponerse en contacto con el servicio de asistencia llamando a nuestra línea directa gratuita de lunes a viernes y de 09:00 a 17:30 (UTC+1).
Tel.: +49 40-7367686-44; Fax.: +49 40-7367686-69
Correo electrónico: service@bequiet.com
Página web: bequiet.com
Copyright
- Se prohíbe la reproducción, divulgación, publicación o almacenamiento del contenido completo o parcial de este documento sin la autorización previa por escrito de Listan.
- be quiet! es una marca comercial registrada propiedad de Listan GmbH & Co. KG. Otros nombres de productos y de empresas mencionados en este documento pueden ser marcas o marcas comerciales propiedad de sus respectivos propietarios.
- De acuerdo con la política de la empresa, todos los productos Listan son objeto de desarrollo permanente. Listan se reserva el derecho a realizar cambios y mejoras en cualquier producto descrito en este documento sin previo aviso.
- Listan no se hace responsable bajo ninguna circunstancia de la pérdida de datos o ingresos o cualquier otro daño específico, accidental, directo o indirecto, producido de cualquier forma.
- El contenido de este documento representa la versión actual en el momento de su redacción. Listan no acepta ninguna responsabilidad, ya sea expresa o implícita, por la corrección o integridad del contenido de este documento, incluyendo, pero no limitándose a la garantía implícita de idoneidad y comercial para un propósito particular, a menos que las leyes o regulaciones aplicables estipulen esta responsabilidad.
Listan se reserva el derecho a realizar cambios en esta documentación o retirar la documentación sin ningún tipo de aviso previo.
adec

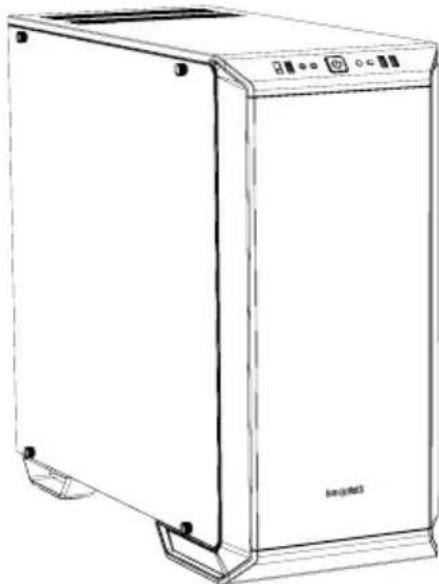

2. ESPECIFICACIONES
| Dimensiones (ancho x altura x profundidad en mm) | 241 x 519 x 544 |
| Tipo de caja Torre mediana | |
| Material Acero SECC de 0,7 - 0 | 8 mm, aluminio de 0,8 - 1,2 mm, plástico ABS, 4mm tempered glas |
| Soporte placa base E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX | |
| E/S frontal 2 puertos USB 3.0, 1 | puerto USB 3.1 de tipo C, audio HD (tomas para micrófono y auriculares), interruptor de control RGB, controlador de ventilador de 4 etapas |
| Controlador de velocidad del ventilador | 6 x 4 pines, controlador de etapas, módulo PWM |
| Altura máx. del refrigerador (mm) | 180 |
| Longitud de la tarjeta gráfica (mm) | 286 / 430 (con/sin caja para unidad de disco duro) |
| Longitud de la fuente de alimentación (mm) | 150 - 285 |
| Ranuras PCI 7 + 2 | |
| Bahías de 3,5" 7 | |
| Bahías de 2,5" 3 + 6 | |
| Ventiladores de refrigeración Parte frontal:1 SilentWings® 3 de 140 mm / 1600 rpmParte trasera:1 SilentWings® 3 de 140 mm / 1600 rpm | |
| Ventiladores de refrigeración opcionales | Parte frontal:2 de 140/120Parte superior:3 de 140/120Cubierta de la fuente de alimentación:1 de 140/120Parte inferior:1 de 140/120 |
| Soporte del radiador (mm) Parte frontal:120, 140, 240, 280, 360Parte superior:120, 240, 360Parte trasera:120, 140 | |
| Características adicionales | Multimodo conmutable, iluminación LED RGB multicolor en el panel frontal (blanco, rojo, verde, azul, naranja, morado), compatible con control LED de placa base |
3. CONTENIDO
| Imagen Nombre del componente Cantidad Propósito | ||
 | Caja para discos duros 1 | |
 | Amortiguadores de goma para disco duro | 4 |
 | Tornillos #6-32 para disco duro 12 Montaje disco duro | |
 | Tornillos M3 20 Montaje SDD | |
 | Tornillos #6-32 8 Montaje placa base | |
 | Tornillos #6-32 de 28 mm para ventilador | 4 Montaje ventilador inferior |
 | Brida para cables 6 Organización de cables |
4. VISTA EN EXPLOSIÓN Y COMPONENTES

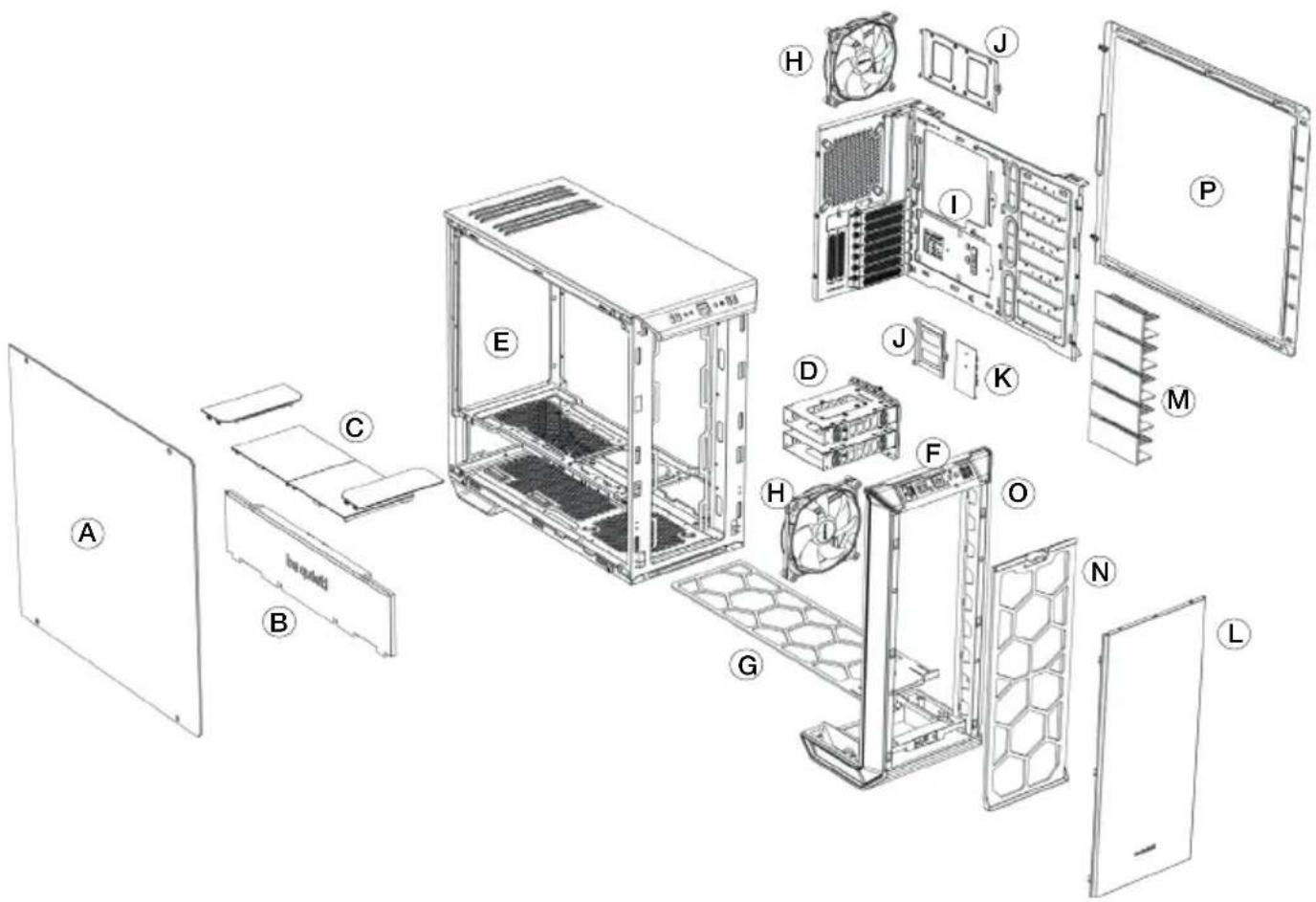

| A Panel lateral de vidrio templado I Bandeja para placa base | ||
| B Cubierta frontal, cubierta fuente de alimentación | J Bandeja para SDD | |
| C Cubierta superior, cubierta fuente de alimentación | K Circuito impreso controlador LED y ventilador | |
| D Ranuras para discos duros L Cubierta frontal externa | ||
| E Cuerpo del chasis M Cubierta ranura para disco duro | ||
| F Panel E/S frontal N Filtro de aire frontal | ||
| G Filtro de aire base O Panel frontal | ||
| H Ventilador SilentWings ® 3 P Panel lateral | ||
4.1 PUERTOS FRONTALES DE E/S Y MULTIMEDIA
| B USB 3.1 tipo C F LED de disco duro / reinicio | |
| C Micrófono G Interruptor LED | |
| D A Auriculares H USB 3.0 |
4.2 PUERTOS DE E/S
Los puertos de E/S frontales proporcionan las conexiones necesarias para la placa base.Consulte el manual de la placa base si necesita más información acerca de la asignación de pines y contactos.
Audio HD (toma auriculares/toma micrófono)
Busque los conectores de pines de audio HD de su placa base y conecte los cables de audio HD a las tomas asignadas.
USB 3.1 tipo C
Busque los conectores de pines USB 3.1 tipo C y fije los cables USB 3.1 tipo C a las tomas asignadas.
USB 3.0
Busque los conectores de pines de USB 3.0 de su placa base y conecte los cables de USB 3.0 a las tomas asignadas.

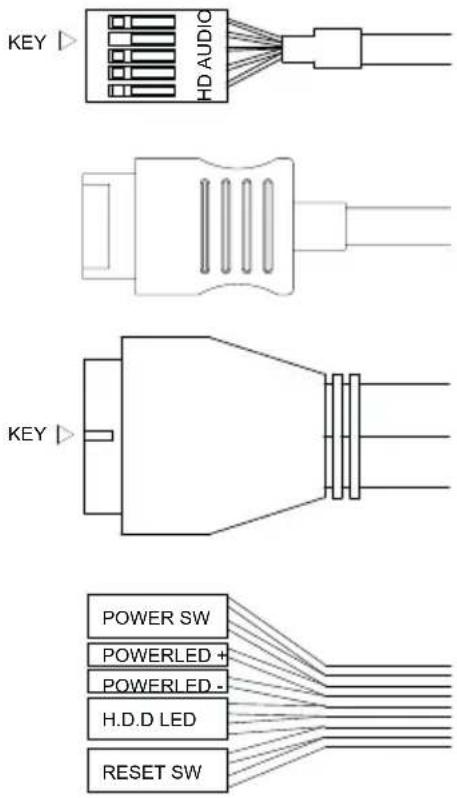

Interruptor de encendido/apagado, LED de encendido, LED de disco en funcionamiento, botón de reinicio
Los conectores representados conectan el interruptor de encendido/apagado y las luces LED de la carcasa de su placa base. Asegúrese de que la polaridad sea correcta en el caso de los LED.


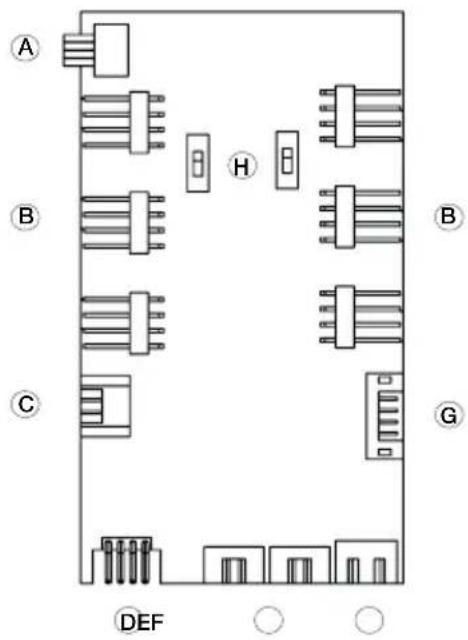

A B C H G DEF| A Conector PWM de cuatro pines para la placa base |
| B Conector PWM de cuatro pines para el ventilador |
| C Conector LED para la placa base |
| D Salida LED para LED externos adicionales |
| E Conector para los LED frontales |
| F Conector de alimentación SATA |
| G Puertos para el conector del interruptor del controlador de velocidad del ventilador y el interruptor LED del panel de E/S frontal |
| H Interruptor para elegir entre modo silencioso y modo de alto rendimiento |
Tenga en cuenta lo siguiente: Para garantizar un funcionamiento correcto del control del ventilador y la iluminación LED, asegúrese de que el cable F esté conectado a la fuente de alimentación.

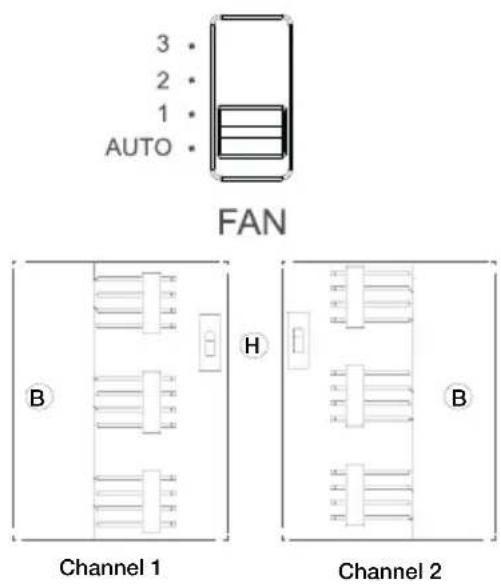

4.4 CONTROLADOR DEL VENTILADOR
El controlador del ventilador puede funcionar en dos modos.
1. Modo automático
En este modo se usa la señal del PWM de la placa base y la placa base puede ajustar automáticamente la velocidad de todo ventiladores PWM conectados.En este caso, el control deslizante de la velocidad de los ventiladores se debe situar en la posición inicial, «AUTO».
Para usar el control PWM automático de los ventiladore necesario conectar el cable «A» del panel de circuito impreso (4.3) al conector PWM de la placa base.En ausencia de esta conexión, las velocidades de los ventiladores conectados solo se pueden controlar manualmente.
2. Control manual
Cuando el control deslizante de la velocidad de los ventiladores se desplaza hacia arriba desde su posición inicia de «AUTO», la señal PWM es ignorada y es posible seleccionar manualmente una de las tres velocidades constantes para los ventiladores.
En total, es posible conectar hasta seis ventiladores PWM a la placa de circuito impreso del controlador de ventiladores. Estas seis conexiones se subdividen en dos canales (derecha e izquierda) con tres conexiones cada uno. Mediante el interruptor «H» de la placa de circuito impreso es posible cambiar independiente el modo de estos canales entre «silencioso» y «alto rendimiento».
Los factores porcentuales de los ventiladores PWM conectado aquí se determinan como se muestra a continuación, a partir de la posición del interruptor para los ventiladores en la parte frontal de E/S.
| Modo de alto rendimientoEn combinación con el interruptor en la parte frontal de E/S50 % | 800 rpm* (posición 1)70 % | 1120 rpm* (posición 2)100 % | 1600 rpm* (posición 3) | Modo silenciosoEn combinación con el interruptor en la parte frontal de E/S25 % | 400 rpm* (posición 1)45 % | 640 rpm* (posición 2)65 % | 1040 rpm* (posición 3) |
* Con SilentWings® 3 de 1600 rpm
Cuando se devuelve el control deslizante a su posición inicial («AUTO»), la señal PWM de la placa base retoma el control de los ventiladores.
4.5 FUNCIONAMIENTO DE LA ILUMINACIÓN LED
La iluminación LED preinstalada en la parte delantera se puede configurar en varios col- funcionamiento. Es posible conectar tiras de iluminación LED adicionales para el interior de la caja utilizando para ello la toma «D» de la placa de circuito impreso del controlador LED (4.3), con una potencia combinada máxima de 24 vatios.
¡ADVERTENCIA!Solo se pueden conectar LED de 12 V.
Para cambiar entre el funcionamiento sincronizado y el modo de control manual, mantenga pulsado el interruptor «G» durante unos tres segundos.
Funcionamiento sincronizado
Es posible conectar el cable «C» de la placa de circuito impreso (4.3) y la correspondiente toma del controlador LED RGB de su placa base. Así, la iluminación integrada puede ser controlada por la placa base.
En el manual de la placa base encontrará información sobre el funcionamiento del controlador LED de su placa.
En el modo manual se puede seleccionar cualquiera de los colores disponibles (blanco, rojo, verde, azul, naranja, morado) pulsando brevemente el interruptor «G». Una etapa intermedia entre los colores proporciona un «modo intermitente» para el color seleccionado anteriormente.
Las etapas son las siguientes:
| 1 Blanco 8 Azul intermitente | ||
| 2 Blanco intermitente 9 Naranja | ||
| 3 Rojo 10 Naranja intermitente | ||
| 4 Rojo intermitente 11 Morado | ||
| 5 Verde 12 Morado intermitente | ||
| 6 Verde intermitente | 13 | Modo intermitente alternando en todos los colores |
| 7 Azul | 14 | LED apagados |
1. ВВЕДЕНИЕ
ES Vuelva a colocar el soporte del radiador/ventilador y fijelo de nuevo con sus dos tornillos. Vuelva a encajar el panel frontal de la fuente de alimentación
ES Retire los cuatro tornillos (incluido el amortiguador de goma) utilizados para montar el panel lateral de cristal
ES Vuelva a colocar los tornillos (incluido el amortiguador de goma) para volver a montar el panel lateral de cristal en el lado opuesto
