Dark Base 700 - Zentraleinheit Be Quiet! - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Dark Base 700 Be Quiet! als PDF.
| Gehäusetyp | Midi-Tower |
| Abmessungen (B x H x T) | 241 x 519 x 544 mm |
| Materialien | SECC-Stahl 0,7-0,8 mm, Aluminium 0,8-1,2 mm, ABS-Kunststoff, gehärtetes Glas 4 mm |
| Unterstützte Mainboard-Formate | E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX |
| Frontanschlüsse | 2x USB 3.0, 1x USB 3.1 Type C, HD Audio (Mikrofon + Kopfhörer), RGB-Controller, 4-stufiger Lüfterregler |
| Integrierter Lüfterregler | 6x PWM 4-Pin, PWM-Hub mit Silent/Performance-Schalter |
| Maximale CPU-Kühlerhöhe | 130 mm |
| Maximale Grafikkartenlänge | 286 mm (mit HDD-Käfig) / 430 mm (ohne Käfig) |
| Maximale Netzteillänge | 150-285 mm |
| Laufwerksschächte | 7x 3,5" (davon 1 im Fach), 3x 2,5" (plus 6 weitere) |
| Enthaltene Lüfter | 2x SilentWings® 3 140mm (1600 U/min) - vorne und hinten |
| Zusätzliche Lüfterplätze | Vorne: 2x 140/120, Oben: 3x 140/120, Netzteilschacht: 1x 140/120, Hinten: 1x 140/120 |
| Radiator-Unterstützung | Vorne: 120/140/240/280/360 mm, Oben: 120/240/360 mm, Hinten: 120/140 mm |
| LED-Beleuchtung | Mehrfarbige LED vorne (weiß, rot, grün, blau, orange, violett) mit manueller Steuerung oder Synchronisation mit Mainboard |
| PCI-Steckplätze | 7 + 2 (vertikal) |
| Herstellergarantie | 3 Jahre (gegen Vorlage der Kaufrechnung) |
| Gewicht | ca. 14 kg (Schätzung) |
| Empfohlenes Netzteil | ATX, maximale Länge 285 mm |
| Staubfilter | Vorne (herausnehmbar) und unten |
Häufig gestellte Fragen - Dark Base 700 Be Quiet!
Benutzerfragen zu Dark Base 700 Be Quiet!
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Zentraleinheit kostenlos im PDF-Format! Finden Sie Ihr Handbuch Dark Base 700 - Be Quiet! und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Dark Base 700 von der Marke Be Quiet!.
BEDIENUNGSANLEITUNG Dark Base 700 Be Quiet!
DE 1. EINLEITUNG.... 11
- SPEZIFIKATIONEN 12
- LIEFERUMFANG.... 13
- EXPLOSIONSZEICHNUNG & TEILE 14
- LÜFTERKOMPATIBILITÄT 46
- RADIATORKOMPATIBILITÄT 46
- ENTFERNEN DER SEITENTEILE 47
- EIN- UND AUSBAU VON LAUFWERKEN UND FILTERN 48
- INVERTIERTER AUFBAU 52
- INSTALLATION DER KOMPONENTEN 56
LIMITED WARRANTY 59
1. INTRODUCTION 18
- CARACTERISTIQUES 19
- ACCESSOIRES 20
- VUE ECLATÉE ET DESCRIPTION DES PIÈCES 21
- COMPATIBILITÉ VENTILATEURS 46
- SUPPORT RADIATEURS 46
- DÉMONTAGE DES PANNEAUX LATÉRAUX 47
- MONTAGE ET DÉMONTAGE DES DISQUES ET DES FILTRES 48
- CHANGEMENT DE CONFIGURATION 52
- INSTALLATION DES COMPOSANTS 56
LIMITED WARRANTY 59
1. WPROWADZENIE 25
- SPECYFIKACJA 26
- ZAWARTOŚĆ 27
- WIDOK SZCZEGÓŁOWY I CZĘŚCI 28
- KOMPATYBILNOŚĆ Z WENTYLATORAMI 46
- KOMPATYBILNOŚĆ Z RADIATORAMI 46
- DEMONTAŻ PANELU BOCZNEGO 47
- INSTALACJA I DEMONTAŻ NAPĘDÓW I FILTRÓW 48
- UKŁAD ODWRÓCONY 52
- INSTALACJA KOMPONENTÓW.... 56
LIMITED WARRANTY 59

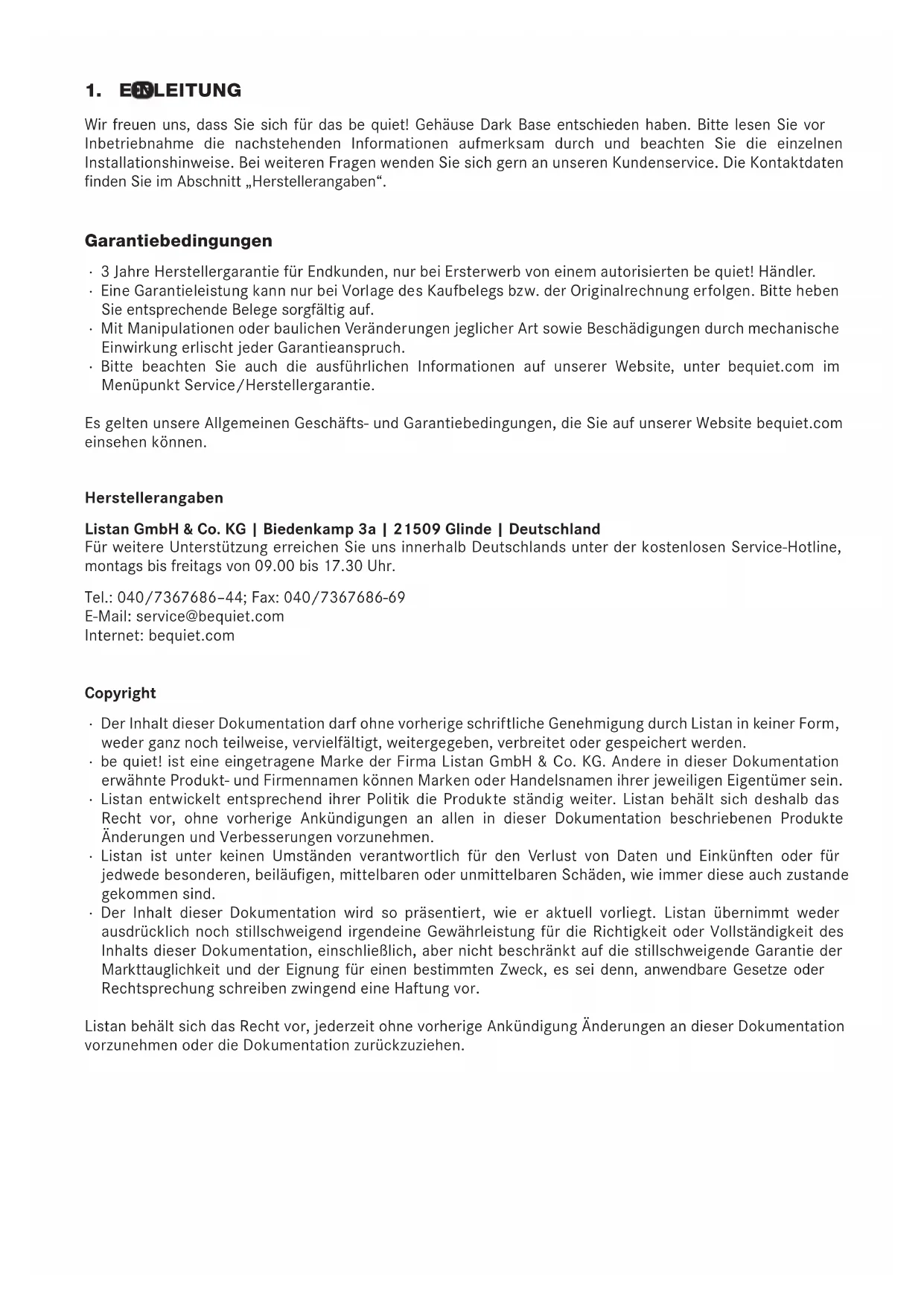

Wir freuen uns, dass Sie sich für das be quiet! Gehäuse Dark Base entschieden haben. Bitte lesen Sie vor Inbetriebnahme die nachstehenden Informationen aufmerksam durch und beachten Sie die einzelnen Installationshinweise. Bei weiteren Fragen wenden Sie sich gern an unseren Kundenservice. Die Kontaktdaten finden Sie im Abschnitt „Herstellerangaben“.
Garantiebedingungen
- 3 Jahre Herstellergarantie für Endkunden, nur bei Ersterwerb von einem autorisierten be quiet! Händler.
- Eine Garantieleistung kann nur bei Vorlage des Kaufbelegs bzw. der Originalrechnung erfolgen. Bitte heben Sie entsprechende Belege sorgfältig auf.
- Mit Manipulationen oder baulichen Veränderungen jeglicher Art sowie Beschädigungen durch mechanische Einwirkung erlischt jeder Garantieanspruch.
- Bitte beachten Sie auch die ausführlichen Informationen auf unserer Website, unter bequiet.com im Menüpunkt Service/Herstellergarantie.
Es gelten unsere Allgemeinen Geschäfts- und Garantiebedingungen, die Sie auf unserer Website bequiet.com einsehen können.
Herstellerangaben
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Deutschland
Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service-Hotline, montags bis freitags von 09.00 bis 17.30 Uhr.
Tel.: 040/7367686-44; Fax: 040/7367686-69
E-Mail: service@bequiet.com
Internet: bequiet.com
Copyright
- Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
- be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
- Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich deshalb das Recht vor, ohne vorherige Ankündigungen an allen in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
- Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
- Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechung schreiben zwingend eine Haftung vor.
Listan behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.
2. SPEZIFIKATIONEN
| Abmessung (B x H x T in mm) 241 x 519 x 544 | |
| Gehäusetyp Midi-Tower | |
| Material 0,7 - 0,8mm SECC Stahl, 0,8 - 1,2mm Aluminium, ABS Plastic, 4mm Temperglas | |
| Mainboard-Kompatibilität E-ATX (30,5 x 27,5cm), ATX, M-ATX, Mini-ITX | |
| Front I/O-Anschlüsse | 2x USB 3.0, 1x USB 3.1 Type C, HD Audio (Mikrophon + Kopfhörer Buchse), RGB-Steuerungsschalter, 4-stufige Lüftersteuerung |
| Lüftersteuerung 6x 4-Pin, Stufen-Steuerung, PWM Hub | |
| Max. Höhe CPU-Kühler (mm) 180 | |
| Max. Länge Grafikkarte (mm) | 286 / 430 (ohne HDD-Käfig) |
| Max. Länge Netzteil (mm) 150 - 285 | |
| PCI-Steckplätze 7 + 2 | |
| 3.5" Schächte 7 | |
| 2.5" Schächte | 3 + 6 |
| Gehäuselüfter (mm)/(rpm) | Vorne: 1x SilentWings® 3 140mm / 1.600Hinten: 1x SilentWings® 3 140mm / 1.600 |
| Optionale Zusatzlüfter (mm) | Vorne: 2x 140/120Oben: 3x 140/120PSU Cover: 1x 140/120Unten: 1x 140/120 |
| Optionale Wasserkühlung (mm) | Vorne: 120, 140, 240, 280, 360Oben: 120, 240, 360Hinten: 120, 140 |
| Zusätzliche Funktionen | Umschaltbare, mehrfarbige RGB LED Beleuchtung im Frontpanel (weiß, rot, grün, blau, orange, lila); LED-Steuerung über das Mainboard möglich |
3. LIEFERUMFANG
| Abbildung | Bezeichnung | Anzahl | Verwendungszweck |
 | HDD-Käfig 1 | Installation einer zusätzlichen HDD oder zwei SSDs | |
 | HDD Entkopplungs-Gummis 4 Installation eines weiteren HDD-Slots | ||
 | HDD 6#32 Schrauben 12 Anbringung der HDD-Slots | ||
 | M3 Schrauben 20 SSD-Befestigung | ||
 | 6#32 Schrauben 8 Mainboard-Befestigung | ||
 | 6#32 28mm Lüfterschrauben | 4 | Installation unterer Lüfter |
 | Kabelbinder | 6 Kabelmanagement | |
4. EXPLOSIONSZEICHNUNG & TEILE
| A | Seitenabdeckung aus Temperglas | I | MB-Tray |
| B | Vordere Abdeckung PSU-Cover J SSD-Tray | ||
| C | Obere Abdeckung PSU-Cover K Lüfter- und LED-Steuerungsplatine | ||
| D | HDD-Slots L Äußere Frontabdeckung | ||
| E | Gehäuse M HDD-Slot Covers | ||
| F | Front I/O-Panel N Luftfilter Vorne | ||
| G | Luftfilter Boden | O Frontpanel | |
| H | SilentWings® 3 Lüfter | P Seitenteil | |
4.1 FRONT I/O UND MEDIA ANSCHLÜSSE
| B USB 3.1 Type C F HDD LED / Reset | |||
| C Mikrofon G LED-Schalter | |||
| D | Kopfhörer | H | USB 3.0 |
4.2 I/O ANSCHLÜSSE
Die vorhandenen Front I/O-Anschlüsse müssen mit Ihrem Mainboard verbunden werden. Informationen zu Pin-Belegungen und Steckplätzen finden Sie in Ihrem Mainboard-Handbuch.
HD Audio (Kopfhörer- und Mikrofon-Buchse)
Ermitteln Sie die HD Audio Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die HD Audio-Kabel in die dort vorgesehenen Steckplätze.
USB 3.1 Typ C
Ermitteln Sie den USB 3.1 Typ C Pin-Anschluss an Ihrem Mainboard und stecken Sie das USB 3.1 Type C Kabel in die dort vorgesehenen Steckplätze.
USB 3.0
Ermitteln Sie die USB 3.0 Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die USB 3.0-Kabel in die dort vorgesehenen Steckplätze.

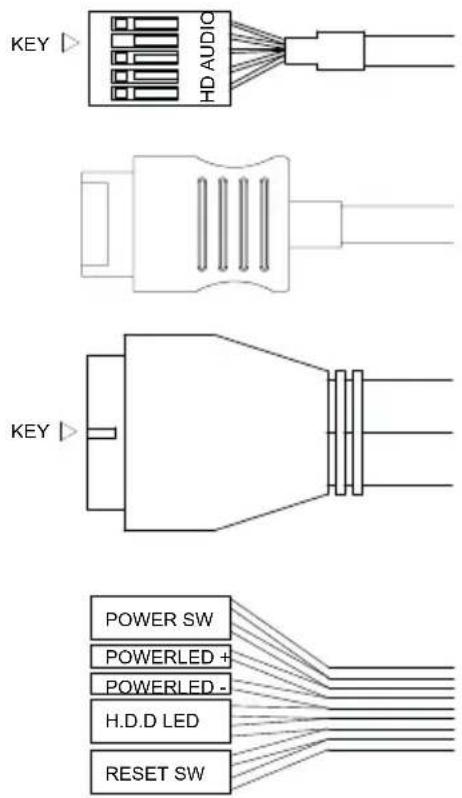

Ein-/Aus-Taste, LED-Betriebsanzeige, HDD-Anzeige, Reset-Taste
Die abgebildeten Stecker verbinden die Funktionsschalter und LED-Leuchten des Gehäuses mit Ihrem Mainboard. Achten Sie bei den LEDs auf die richtige Polung.


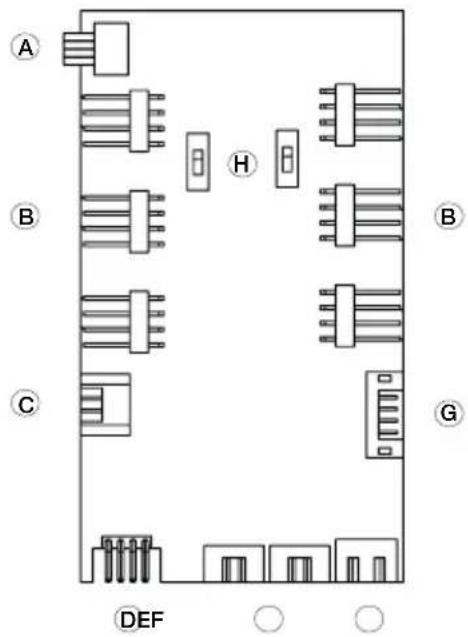

KEY HD AUDIO KEY POWER SW POWERLED + POWERLED - H.D.D LED RESET SW4.3 PCB PANEL / ANSCHLÜSSE
| B 4-Pin PWM Verbindungsstecker zum Lüfter |
| C LED Verbindungsstecker zum Mainboard |
| D LED-Ausgang für zusätzliche externe LEDs |
| E Verbindungsstecker für Front LEDs |
| F SATA Power Anschluss |
| G Anschluss für Lüftersteuerungs-Schieberegler und LED-Schalter am Front I/O |
| H Schalter zum Wechsel zwischen Silence- und Performance-Mode |
Beachten Sie: Für einen fehlerfreien Betrieb der Lüftersteuerung und der LED-Beleuchtung, muss das Kabel F mit Ihrem Netzteil verbunden sein.

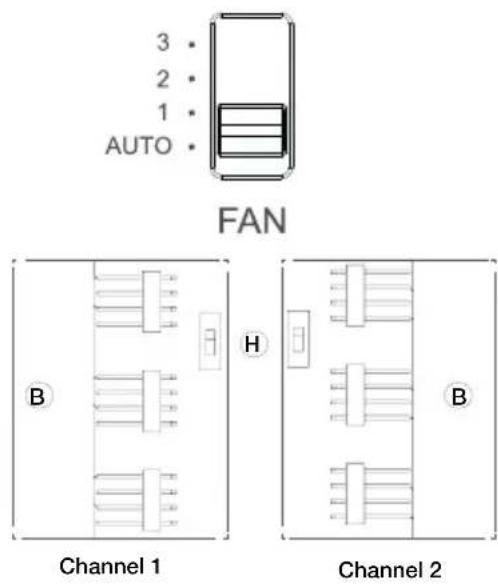

4.4 BENUTZUNG DER LÜFTERSTEUERUNG
1. Automatischer Betrieb
Hier wird das PWM-Signal des Mainboards verwendet und die Geschwindigkeit aller angeschlossenen PWM-Lüfter über das Mainboard automatisch geregelt. Der Schieberegler der Lüftersteuerung muss sich hierfür auf der Anfangsposition "AUTO" befinden.
Zur Nutzung der automatischen PWM-Steuerung der Lüfter muss das Anschlusskabel „A“ des PCB Panels (4.3) mit einem Anschluss auf Ihrem Mainboard verbunden werden. Ohne diese Verbindung kann die Geschwindigkeit der angeschlossenen Lüfter ausschließlich manuell gesteuert werden.
2. Manuelle Steuerung
Sobald der Schieberegeler der Lüftersteuerung von der Ausgangsposition "AUTO" nach oben geschoben wird, entfällt das PWM-Signal und die Lüftergeschwindigkeit kann in drei Stufen manuell gesteuert werden.
An der Lüftersteuerungsplatine können insgesamt sechs PWM-Lüfter angeschlossen werden. Diese sechs Anschlüsse sind unterteilt in zwei Kanäle mit je drei Anschlüssen (rechts und links). Mittels des Schiebeschalters „H“ auf der Platine, können diese Kanäle getrennt voneinander in einen „Silence Mode“ und einen „Performance Mode“ geschaltet werden.
Je nach Stellung des Schiebereglers arbeiten die PWM-Lüfter mit der unten angegebenen Leistung:
| Performance ModeIn Kombination mit dem Front I/O Schieberegler50% | 800rpm* (Position 1)70% | 1.120rpm* (Position 2)100% | 1.600rpm* (Position 3) | Silence ModeIn Kombination mit dem Front I/O Schieberegler25% | 400rpm* (Position 1)45% | 640rpm* (Position 2)65% | 1.040rpm* (Position 3) |
*mit SilentWings® 3 1.600rpm
Wird der Schieberegler wieder in die Anfangsposition "AUTO" geschoben, übernimmt erneut das PWM-Signal die Steuerung der Lüfter.
4.5 DIE LED-BELEUCHTUNG
Die in der Front vorinstallierte LED-Beleuchtung ist in mehreren Farben und Betriebsmodi steuerbar. Am Steckplatz „D“ der Steuerungsplatine (4.3) können weitere LED-Beleuchtungsstreifen zur Innenbeleuchtung des Gehäuses mit einer Maximalleistung von 24 Watt angeschlossen werden.
ACHTUNG! Es dürfen ausschließlich 12VOLT LEDs verwendet werden.
Zum Wechseln zwischen dem synchronen und dem manuellen Betrieb, halten Sie den Schalter "G" für ca. drei Sekunden gedrückt.
Synchroner Betrieb
Hier wird das Kabel „C“ der LED-Steuerungsplatine (4.3) mit dem dafür vorgesehenen RGB LED Steckplatz des Mainboards verbunden. Die integrierte Beleuchtung wird dann über das Mainboard gesteuert in entsprechend gleicher Farbgebung wie dieses.
Informationen zur Handhabung der LED-Steuerung Ihres Mainboards entnehmen Sie bitte Ihrem Mainboard-Handbuch.
Im manuellen Modus ist es durch einmaliges, kurzes Drücken des Schalters "G" möglich, zwischen den Farben zu wechseln (Weiß, Rot, Grün, Blau, Orange, Lila). Der Zwischenschritt zwischen zwei Farben schaltet in den „Breath-Mode“ der jeweils gewählten Farbe.
Die einzelnen Schaltschritte:
| 1 Weiß 8 Blau-Breath | ||
| 2 Weiß-Breath 9 Orange | ||
| 3 Rot 10 Orange-Breath | ||
| 4 Rot-Breath 11 Lila | ||
| 5 Grün 12 Lila-Breath | ||
| 6 Grün-Breath 13 Breath-Modus mit allen Farben wechselnd | ||
| 7 Blau 14 LED aus |
1. INTRODUCTION
DE Setzen Sie die Radiator-Lüfterhalterung wieder ein und sichern diese erneut mit den zwei Schrauben. Setzen Sie die vordere Netzteilblende wieder ein
DE Entnehmen Sie die vier Schrauben (inklusive der Gummidämpfer) zur Befestigung des Glasseitenteils
DE Setzen Sie die Schrauben zur Befestigung des Glasseitenteils (inkl. der Gummidämpfer) auf der gegenüberliegenden Seite wieder ein
