| Type de boîtier | Moyen Tour |
| Dimensions (L x H x P) | 241 x 519 x 544 mm |
| Matériaux | Acier SECC 0,7-0,8 mm, aluminium 0,8-1,2 mm, plastique ABS, verre trempé 4 mm |
| Format de carte mère supporté | E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX |
| Connectique façade | 2x USB 3.0, 1x USB 3.1 Type C, HD Audio (micro + casque), contrôleur RGB, rhéobus 4 niveaux |
| Rhéobus intégré | 6x PWM 4-pin, hub PWM avec commutateur Silent/Performance |
| Hauteur maxi ventirad CPU | 130 mm |
| Longueur maxi carte graphique | 286 mm (avec cage HDD) / 430 mm (sans cage) |
| Longueur maxi alimentation | 150-285 mm |
| Baies de stockage | 7x 3,5" (dont 1 dans le compartiment), 3x 2,5" (plus 6 supplémentaires) |
| Ventilateurs inclus | 2x SilentWings® 3 140mm (1600 tr/min) - avant et arrière |
| Emplacements ventilateurs supplémentaires | Avant: 2x 140/120, Dessus: 3x 140/120, Cache alim: 1x 140/120, Derrière: 1x 140/120 |
| Support radiateurs | Avant: 120/140/240/280/360 mm, Dessus: 120/240/360 mm, Arrière: 120/140 mm |
| Éclairage LED | LED multicolore avant (blanc, rouge, vert, bleu, orange, violet) avec contrôle manuel ou synchronisé carte mère |
| Emplacements PCI | 7 + 2 (vertical) |
| Garantie constructeur | 3 ans (sur présentation de la facture d'achat) |
| Poids | Environ 14 kg (estimation) |
| Alimentation recommandée | ATX, longueur max 285 mm |
| Filtres à poussière | Avant (amovible) et inférieur |
FOIRE AUX QUESTIONS - Dark Base 700 Be Quiet!
Questions des utilisateurs sur Dark Base 700 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Dark Base 700 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Base 700 de la marque Be Quiet!.
MODE D'EMPLOI Dark Base 700 Be Quiet!

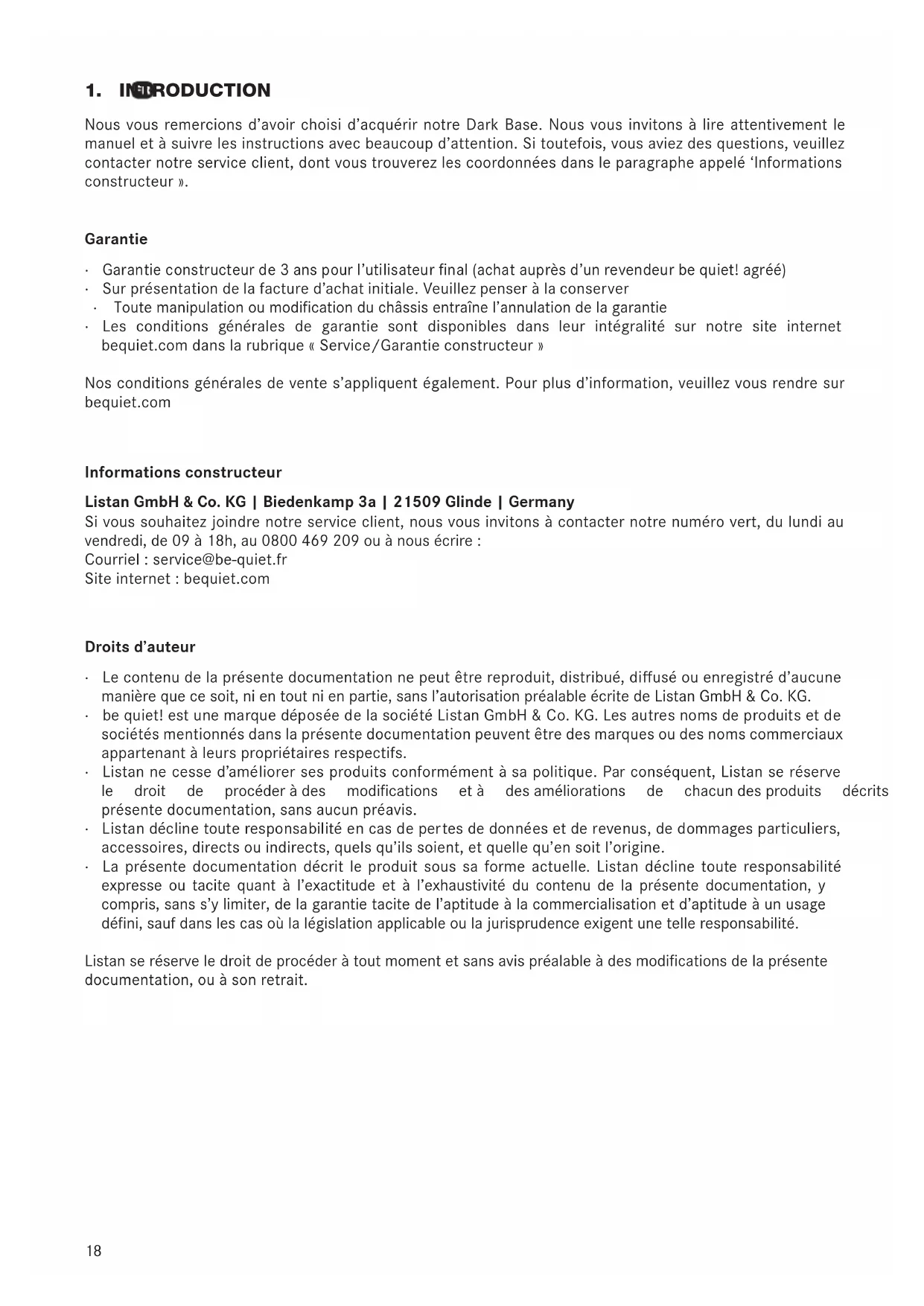

Nous vous remercions d'avoir choisi d'acquérir notre Dark Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d'attention. Si toutefois, vous aviez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé 'Informations constructeur'.
Garantie
- Garantie constructeur de 3 ans pour l'utilisateur final (achat auprès d'un revendeur be quiet! agréé)
- Sur présentation de la facture d'achat initiale. Veuillez penser à la conserver
- Toute manipulation ou modification du châssis entraîne l'annulation de la garantie
- Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet.com dans la rubrique « Service/Garantie constructeur »
Nos conditions générales de vente s'appliquent également. Pour plus d'information, veuillez vous rendre sur bequiet.com
Informations constructeur
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany
Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire :
Courriel : service@be-quiet.fr
Site internet : bequiet.com
Droits d'auteur
- Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
- Listan ne cesse d'améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et à des améliorations de chacun des produits décrits présente documentation, sans aucun préavis.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine.
- La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite quant à l'exactitude et à l'exhaustivité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et d'aptitude à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité.
Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.

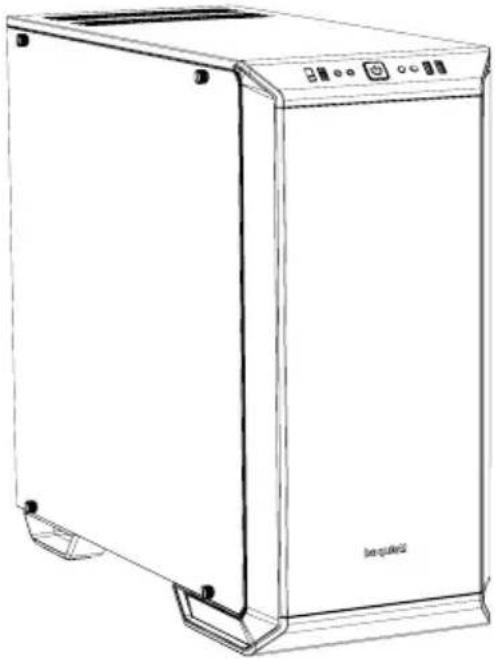

2. CARACTERISTIQUES
| Dimensions (L x H x P en mm) 24 | 1 x 519 x 544 |
| Type de châssis Moyen Tour | |
| Matériaux 0.7 - 0.8mm SECC acier, 0.8 - 1.2mm aluminum, ABS plastique, 4mm de verre trempé | |
| Format de carte mère E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX | |
| Connectique en façade 2x USB | 3.0, 1x USB 3.1 Type C, HD audio (prises micro + écouteurs), Commutateur de contrôle RGB, contrôleur de ventilateur à 4 niveaux |
| Rhéobus 6x 4-pin, Contrôleur de vitesse, Hub PWM | |
| Hauteur du ventirad CPU (mm) 130 | |
| Longueur max. de la carte graphique (mm) | 286 / 430 (Avec / sans cages disques durs) |
| Longueur de l'alimentation (mm) | 150 - 285 |
| Emplacements PCI 7 + 2 | |
| Baies 3.5” 7 | |
| Baies 2.5” 3 + 6 | |
| Ventilateurs (mm) / (rpm) | Avant: 1x SilentWings® 3 140mm / 1,600Arrière: 1x SilentWings® 3 140mm / 1,600 |
| Emplacements supplémentaires pour ventilateurs | Avant: 2x 140/120Dessus: 3x 140/120Cache alimentation: 1x 140/120Derrière: 1x 140/120 |
| Support radiateurs (mm) | Avant: 120, 140, 240, 280, 360Dessus: 120, 240, 360Arrière: 120, 140 |
| Fonctions supplémentaires | Multi mode commutable, éclairage LED multicolore sur la face avant (blanc, rouge, vert, bleu, orange, violet), prise en charge du contrôle LED depuis la carte mère |
3. ACCESSOIRES
| Images | Nom de la pièce | Quantité | Utilité |
 | Emplacements HDD 1 | Pour installer un disque dur supplémentaire ou deux autres SSD | |
 | Caoutchoucs découplés du disque dur | 4 | Pour installer un disque dur supplémentaire |
 | Vis 6#32 HDD 12 Montage des disques durs | ||
 | Vis à main M3 20 Montage des SSD | ||
 | Vis 6#32 8 Montage lecteur optique | ||
 | Vis 6#32 28mm pour ventilateur 4 Montage du ventilateur inférieur | ||
 | Attache pour câble 6 Gestion des câbles |

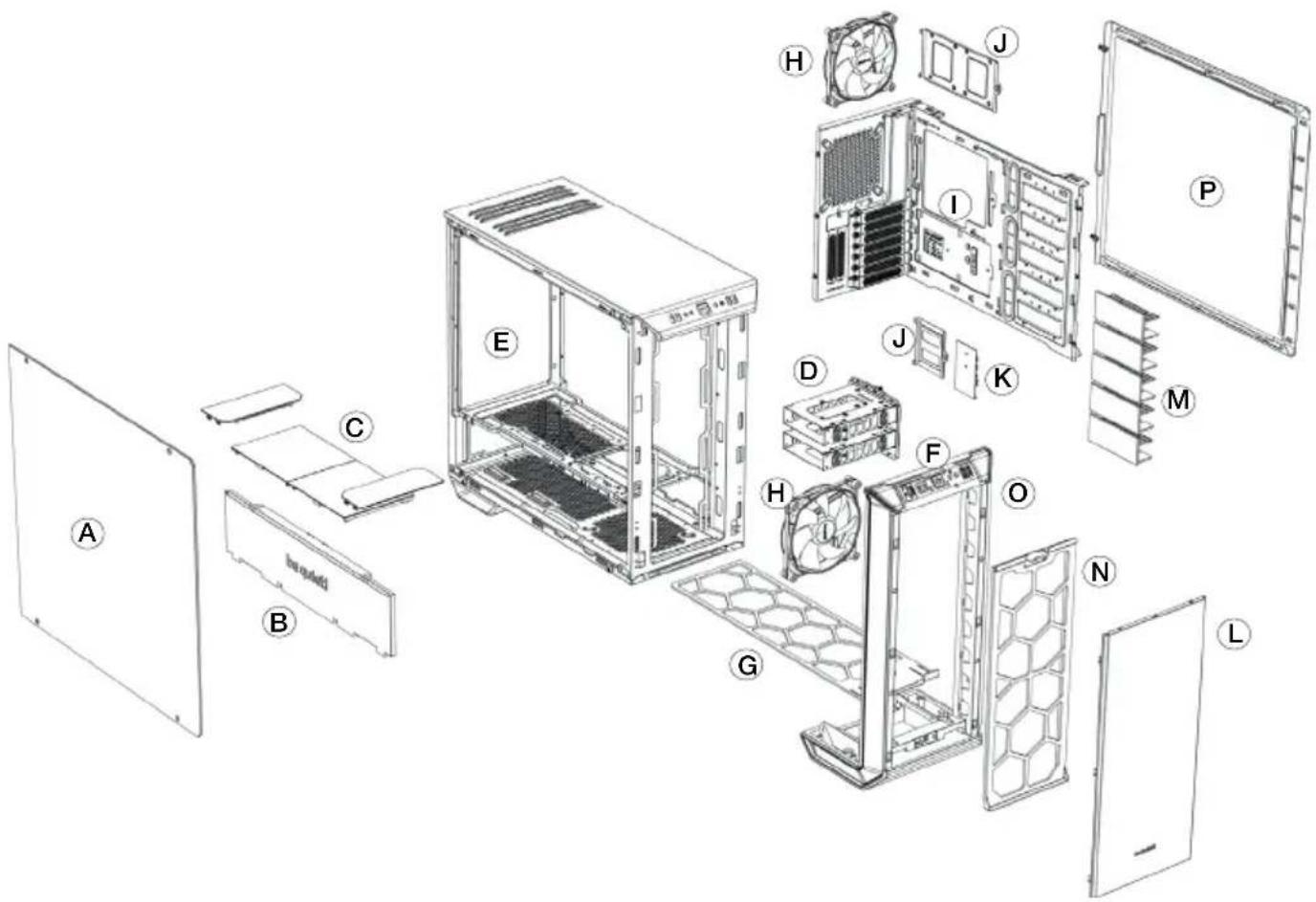

4. VUE ECLATÉE ET PIÈCES
| A | Panneau latéral en verre trempé | I | Plateau carte mère |
| B | Cache alimentation panneau avant J Plateau SSD | ||
| C | Cache alimentation panneau supérieur | K | Contrôleur PCB ventilateur et LED |
| D | Emplacement HDD L Façade | ||
| E | Châssis M Protection emplacement HDD | ||
| F | Connectique en façade N Filtre à poussière avant | ||
| G | Filtre à poussière inférieur | O | Panneau avant |
| H | Ventilateur SilentWings® 3 P Panneau latéral |

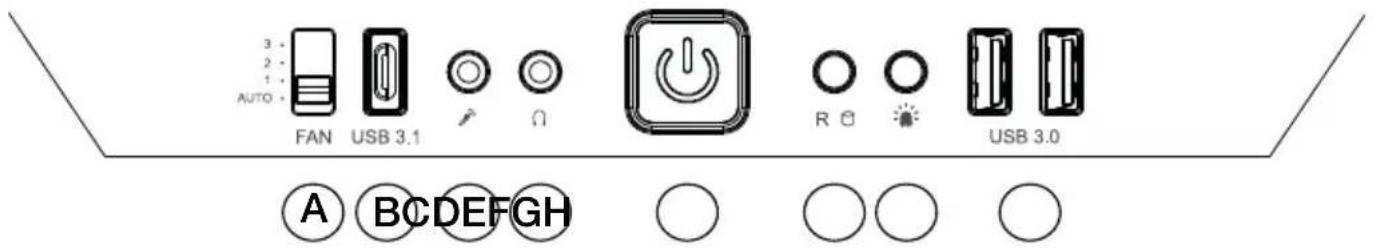

4.1 CONNECTIQUE EN FAÇADE
| B USB 3.1 Type C F HDD LED / Réinitialisation | |
| C Microphone G Interrupteur LED | |
| D Gasque H USB 3.0 |
4.2 CONNECTIQUE INTERNE
Le panneau supérieur dispose de plusieurs connectiques qui doivent être installées. Reportez-vous au manuel de votre carte mère pour obtenir des informations détaillées.
HD audio (prise téléphone/prise micro)
Identifiez les broches du panel audio sur votre carte mère. Branchez les câbles à la carte mère.
USB 3.1 Type C
Identifiez les broches USB 3.1 Type C et branchez les câbles à la carte mère.
USB 3.0
Identifiez les broches USB 3.0 sur la carte mère. Branchez les câbles à la carte mère.

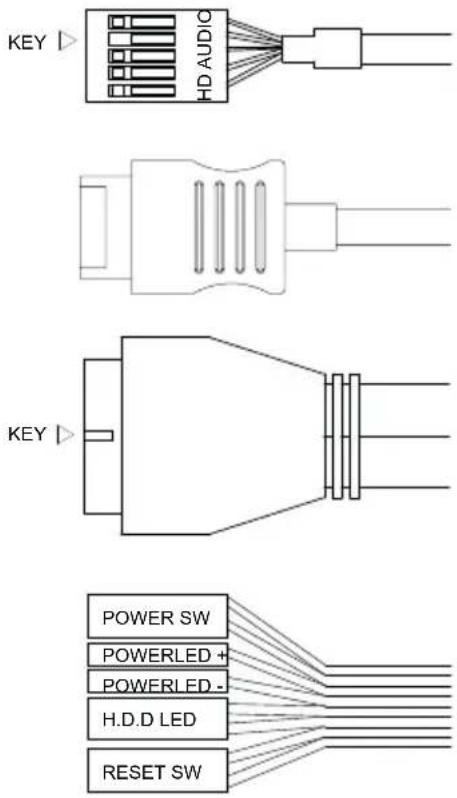

Bouton Marche/arrêt, Allumage LED, fonctionnement LED et bouton Réinitialisation
Les fiches illustrées relient l'interrupteur marche / arrêt et les lampes LED du boîtier à votre carte mère. Prenez soin de respecter la polarité avec les LED.


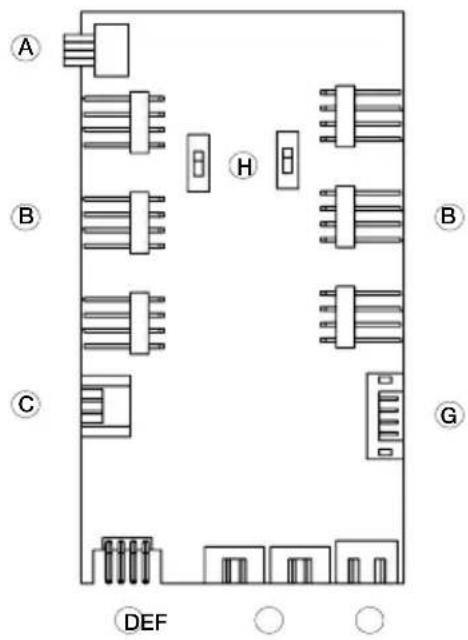

KEY HD AUDIO KEY POWER SW POWERLED + POWERLED - H.D.D LED RESET SW4.3 CONNECTIQUE RHÉOBUS
| B Connecteur 4-pin PWM au ventilateur |
| C Connecteur LED à la carte mère |
| D Connecteur LEDs externes additionnelles |
| E Connecteur pour les LED avant |
| F Connection SATA |
| G Ports pour le contrôleur de vitesse du ventilateur,Connecteur du commutateur et commutateur LED sur la façade |
| H Commutateur pour choisir entre les modes Silence ou Performance |
Remarque: Pour assurer le bon fonctionnement de la commande du ventilateur et de l'éclairage LED, assurez-vous que le câble F est connecté à l'alimentation.

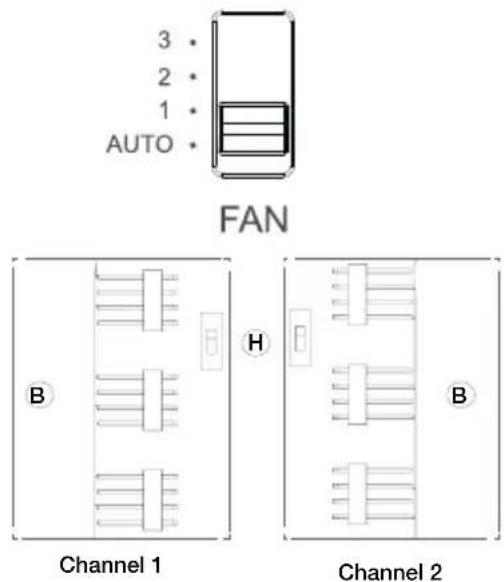

4.4 UTILISATION DE LA COMMANDE DE VENTILATEUR
1. Mode automatique
Dans ce mode, le signal PWM de la carte mère est utilisé et les vitesses de tous les ventilateurs PWM connectés peuvent être réglées automatiquement par la carte mère. Dans commande du curseur de vitesse du ventilateur doit être réglée sur sa position initiale de "AUTO".
ce ca
Pour utiliser la commande automatique PWM des ventilateurs, il est nécessaire de connecter le câble "A" au panneau PCB (4.3) avec le connecteur PWM de votre carte mère. Sans cette connexion, il est seulement possible de contrôler manuellement la vitesse des ventilateurs connectés.
2. Commande manuelle
Lorsque la commande du curseur de vitesse du ventilateur est déplacée de sa position initiale "AUTO", le signal PWM est ignoré et la vitesse du ventilateur peut être réglée manuellement sur l'une des trois vitesses constantes.
Au total, il est possible de connecter six ventilateurs PWM au panneau de contrôle PCB. Ces six connexions sont subdivisées en deux canaux (droite et gauche), chacun avec trois connexions. En actionnant le commutateur "H" sur le panneau PCB, ces canaux peuvent être commutés indépendamment l'un de l'autre entre les modes "Silence" et "Peformance".
Les taux des ventilateurs PWM connectés sont déterminés, comme indiqué ci-dessous, en fonction du réglage du commutateur du ventilateur.
| Mode PerformanceEn association avec le commutateur Marche / Arrêt avant50% | 800rpm* (Position 1)70% | 1,120rpm* (Position 2)100% | 1,600rpm* (Position 3) | Mode SilenceEn association avec le commutateur Marche / Arrêt avant25% | 400rpm* (Position 1)45% | 640rpm* (Position 2)65% | 1,040rpm* (Position 3) |
*avec SilentWings® 3 1,600rpm
Lorsque la commande retourne à sa position initiale "AUTO", le signal PWM de la carte mère reprend le contrôle des ventilateurs.
4.5 GESTION DES LED
L'éclairage LED préinstallé à l'avant peut être configuré en plusieurs couleurs et modes de fonctionnement. D'autres bandes d'éclairage LED pour illuminer l'intérieur du boîtier peuvent être branchées à la prise "D" sur le panneau PCB de contrôleur LED (4.3) avec une puissance combinée maximale de 24 watts.
ATTENTION! Seules les LED 12V peuvent être connectées.
Pour basculer entre le fonctionnement synchronisé et le mode manuel, maintenez le bouton "G" enfoncé pendant environ trois secondes.
Fonctionnement synchronisé
Il est possible de connecter le câble "C" du PCB (4.3) et le connecteur RGB LED correspondant de votre carte mère. L'éclairage intégré peut alors être contrôlé par la carte mère.
Pour plus d'informations sur le fonctionnement du contrôleur LED de votre carte mère, consultez le manuel de votre carte mère.
En mode manuel, vous pouvez parcourir les couleurs disponibles (blanc, rouge, vert, bleu, orange, violet) en appuyant brièvement sur "G". Une étape intermédiaire entre chaque couleur propose le "mode froid" de la couleur précédemment sélectionnée.
Les étapes individuelles du changement sont les suivantes:
| 1 Blanc 8 Bleu froid | ||
| 2 Blanc froid 9 Orange | ||
| 3 Rouge 10 Orange froid | ||
| 4 Rouge froid 11 Violet | ||
| 5 Vert 12 Violet froid | ||
| 6 Vert froid | 13 | Mode froid alternant toutes les couleurs |
| 7 Bleu 14 LEDs éteintes |
1. WEROWADZENIE
FR Remettez le support du radiateur / ventilateur et fixez-le à nouveau avec ses deux vis. Reposez le panneau avant de l'alimentation
FR Retirez les quatre vis (y compris le caoutchouc de découplage) utilisées pour monter le panneau latéral du verre
FR Remontez les vis (y compris le caoutchouc de découplage) pour remonter le panneau latéral en verre sur le côté opposé
