MODE D'EMPLOI Dark Base Pro 900 rev. 2 Be Quiet!
Nous vous remercions d'avoir choisi d'acquérir notre Dark Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d'attention. Si toutefois, vous aviez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé 'Informations constructeur'.
Garantie
Garantie constructeur de 3 ans pour l'utilisateur final (achat auprès d'un revendeur be quiet! agréé) - Sur présentation de la facture d'achat initiale. Veuillez penser à la conserver. Toute manipulation ou modification du châssis entraîne l'annulation de la garantie - Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet. com dans la rubrique « Service/Garantie constructeur »
Nos conditions générales de vente s'appliquent également. Pour plus d'informations, veuillez vous rendre sur bequiet. com
Informations constructeur
Visitez la page contact de notre site internet bequiet.com pour les informations locales plus détaillées.
Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire :
Courriel: service@be-quiet.fr
Site internet: bequiet.com
Droits d'auteur
Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG. - be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et des sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs. - Listan ne cesse d'améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et à des améliorations de chacun des produits décrits dans la présente documentation, sans aucun préavis. - Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine. - La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite quant à l'exactitude et à l'exhaustivité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et d'aptitude à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité.
Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.

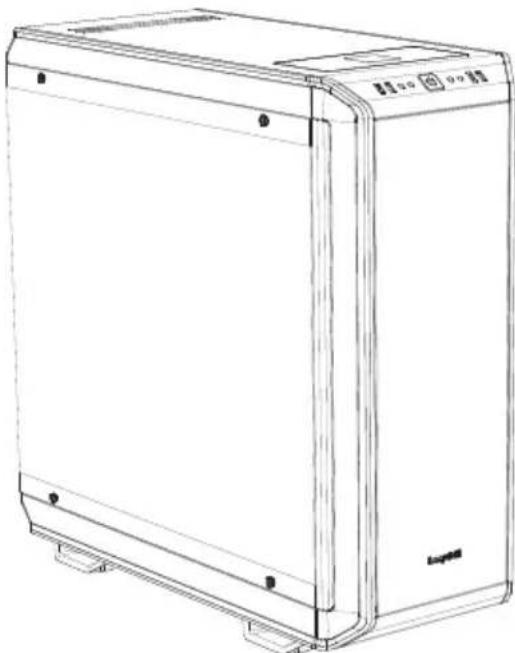

2. Caractéristiques
| Dimensions (L x H x P en mm) | 243 x 586 x 577 |
| Type de châssis Pleine Tour | |
| Matériaux 0.8mm - 1mm SECC, 0.8 aluminum, ABS plastique, 4mm de verre teinté et trempé | E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX |
| Compatibilité de la carte mère | E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX |
| Connectique en façade 2x USB 3.0, 1x USB 3.1 Type C Gen. 2, 1x USB Option de Chargement Rapide, HD audio (prises micro + écouteurs), Commutateur de contrôle RGB, Affichage de l' état du disque dur | Rapide, HD audio (prises micro + écouteurs), Commutateur de contrôle RGB, Affichage de l' état du disque dur |
| Rhéobus 8x PWM contrôle cortin / Hub PWM | tinu / Hub PWM |
| Hauteur du ventirad CPU (mm) | 185 |
| Longueur max. de la carte graphique (mm) | 325 / 470 (sans cages disques durs) |
| Longueur de l'alimentation (mm) | 150 - 284 |
| Emplacements PCI 8 | |
| Baies 5.25" 2 | |
| Baies 3.5" 7 (5 ex works) | |
| Baies 2.5" 14 (10 ex works) | |
| Ventilateurs (mm) / (rpm) | Avant: 2x Silent Wings 3 140 / 1,600 | Arrière: 1x Silent Wings 3 140 / 1,600 |
| Emplacements supplémentaires pour ventilateurs (mm) | Avant: 1x 140 (sans cage ODD, support inclus) Dessus: 3x 140 / 4x 120 / 1x 180 | Dessous: 2x 140/120 | Cache alimentation: 1x 120 |
| Installation de radiateur en option (mm) | Avant: 120, 140, 240, 280, 360, 420 | Dessus: 120, 140, 180, 240, 280, 360, 420 | Arrière: 120, 140 |
| Fonctions supplémentaires | Chargeur sans fil pour apparèils compatibles Qi, mode multi commutable, multicolore et éclairage LED RGB extensible (blanc, rouge, vert, bleu, orange, violet), prend en charge le contrôle LED depuis la carte mère |
| Images | Nom de la pièce | Quantité | Usage |
| Support LCS 1 | Fixation des pompes de refroidissement liquide, etc. | ||
| Support de ventilateur 1 | Montage d'un troisième ventilateur sur le devant | ||
| Vis HDD 20 Ajouter le disque dur | |||
| Vis M3 8 Fixer le SSD | |||
| Vis 6#32 14 Ajouter carte mère et support SSD | |||
| Entretoise 3 Fixer une carte mère E-ATX | |||
| Vis à tête moletée M3 | 8 | Ajout d'un lecteur de disque optique | |
| Colliers de serrage | 6 | Gestion des câbles | |
| Cage pour disque dur | 3 | Installation de disques durs supplémentaires | |
| Bande LED | 2 Éc昼夜 | ||
| Découplage du disque dur en cautchouc | 12 | Isolation sonore de la cage du disque dur | |
| Double fente pour disque dur | 1 | Protégé la double fente pour disque dur | |
| Support SSD | 1 | Fixation d'un SSD sur le cache alimentation |

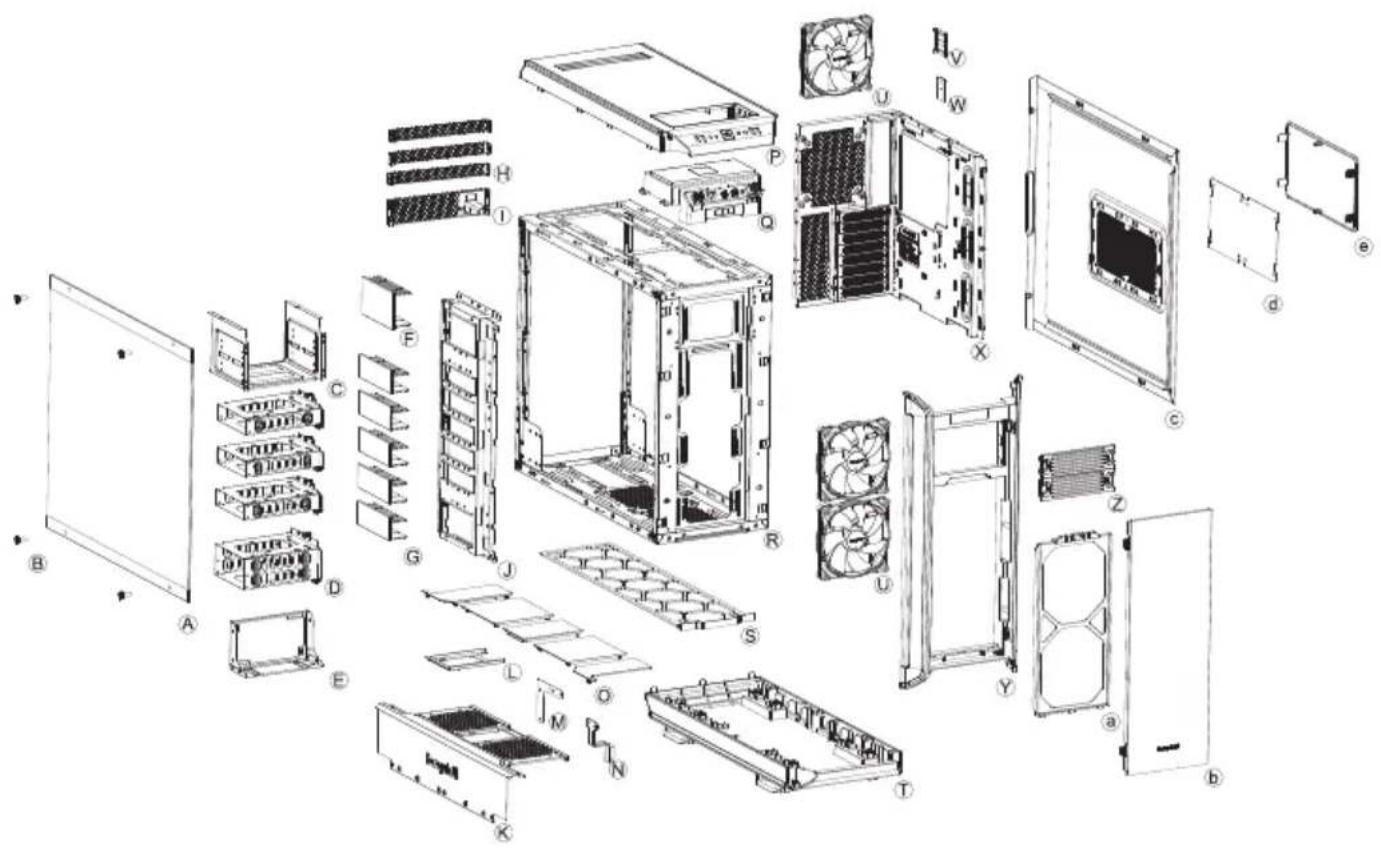

4. VUE éclatée et description des pièces
| A F | Fenêtre latérale en verre trempé Q Connectique en | façade | de |
| B V | vis de fixation R Corps du boîtier | ||
| C | Cage lecteur optique | S | Filtre à poussière sous le boîtier |
| D C | age pour disque dur T Base du boîtier | ||
| E M | ontage de l'alimentation U Ventilateur Silent Wings 3 | ||
| F C | ouvercle du compartment pour double disques durs | V Support SSD | |
| G | Couvercle du compartment pour disques durs | W | Connectique rhéobus |
| H A | Arrière du couvercle du compartment X Plateau de carre mère | c | Caches pour lecteur optique |
| I A | Arrière du cache alimentation Y Avant du boîtier | ||
| J | Panneau pour disque dur | Z | Caches pour lecteur optique |
| K A | vant du cache alimentation | ||
| L | Support SSD | a | Filtre à poussière avant |
| M | Montage pour le cache alimentation | b | Porte |
| N | Montage pour le cache alimentation | c | Panneau létéral |
| O | Panneau supérieur du cache alimentation | d | Filtre dans le panneau létéral |
| P | Panneau supérieur du boîtier | e | Ouverture à 2 niveaux du panneau létéral |

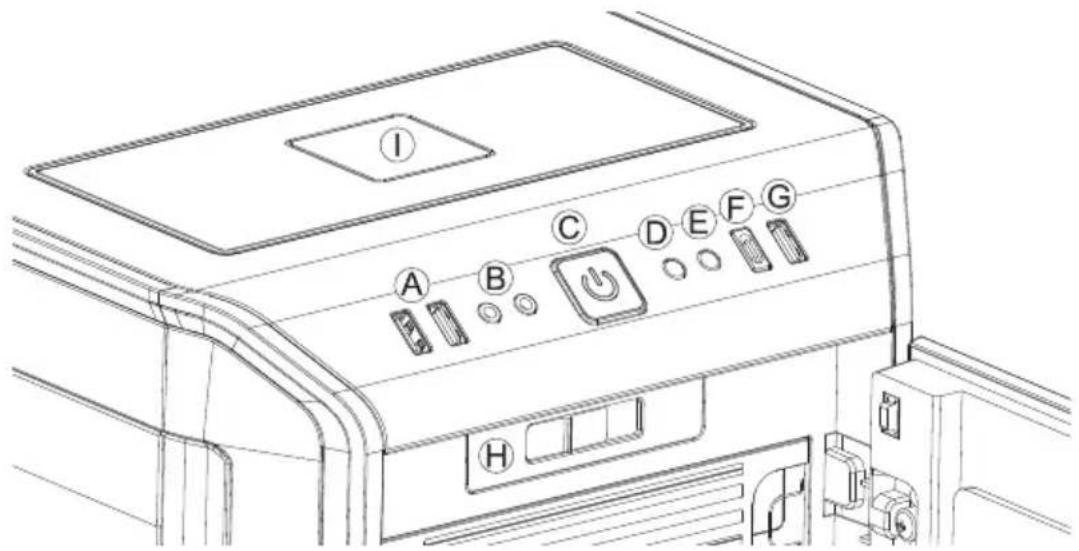

4.1 Connectique en façade
| A U | USB 3.0 F USB 3.1 Type C Gen. 2 | ||
| B | Audio HD (microphone et audio) | G | Option de chargement rapide |
| C B | Bouton marche/arrêt H Interrupteur Rhéobus | ||
| D | Interrupteur de commande LED | I | Station de chargement Qi |
| E HDD LED | |||
4.2 Connectique interne
Le panneau supérieur dispose de plusieurs connectiques nécessitant d'être connectés à votre carte mère.
HD audio (prise téléphone/prise micro)
Identifiez les broches du panel audio sur votre carte. Branchez les câbles à la carte mère. Vous trouvez informations complémentaires dans le manuel de votre carte mère.
USB 3.1 Type c gen. 2
Identifiez les broches USB 3.1 Type C et branchez les câbles sur votre carte mère en utilisant les prises correspondantes.
USB 3.0
Identifiez les broches USB 3.0 sur la carte mère. Branchez le câble USB 3.0 dans les prises correspondantes. Vous trouvez des informations complémentaires dans le manuel de votre carte mère.

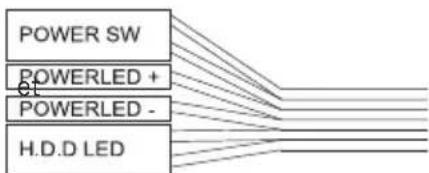

Bouton marche/arrêt, indicateur d'alimentation LED, indicateur d'activité du disque dur
Les fiches illustrées relient l'interrupteur marche / les lampes LED du boîtier à votre carte mère. Prenez soin de respecter la polarité avec les LED.
arret

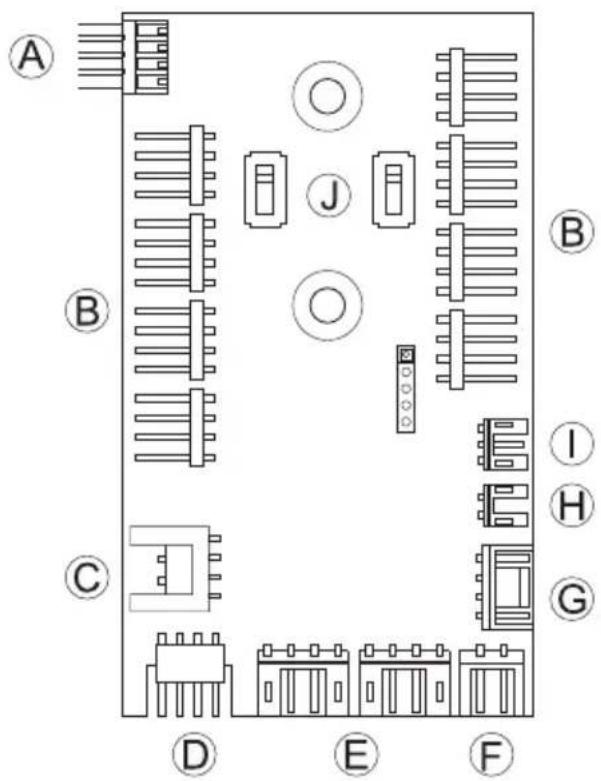

4.3 Connectique rheobus
| A C | connectar PWM à la carte mère |
| B C | connectar PWM pour ventilateurs |
| C C | connectar LED à la carte mère |
| D S | sortie LED pour les LED externes ajoutées |
| E C | connectar pour les LED fournies |
| F C | connectar pour le chargeur Qi |
| G C | connectar d'alimentation SATA |
| H C | connectar interrupteur LED |
| I C | cable de connexion pour le commutateur du contrôleur de ventilateur |
| J C | commuteurs pour désirer entre les modes Silence et Performance |

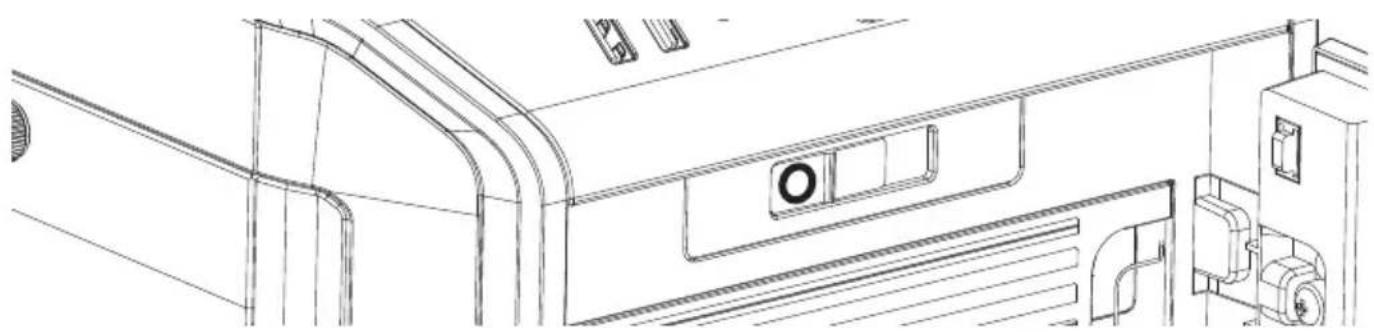

4.4 Utilisation de la commande de ventilateur
La commande de ventilateur dispose de deux modes de fonctionnement :
1. Mode automatique
Dans ce cas, le signal PWM de la carte mère est utilisé et la vitesse de tous les ventilateurs PWM connectés est automatiquement régulée par la carte mère. Pour ce faire, l'interrupteur doit être complètement positionné sur la position "0" vers la gauche. Pour que le contrôleur de ventilateur PWM automatique fonctionne, un câble doit connecter le port "A" du panneau PCB au connecteur PWM de votre carte mère. En l'absence de cette connexion, il est seulement possible de régler la vitesse des ventilateurs connectés manuellement.
2. Contrôle manuel
Dès que le curseur du contrôleur de ventilateur est déplacé vers la droite, loin de sa position la plus à gauche, le signal PWM est ignoré et la vitesse des ventilateurs est contrôlée manuellement dans une plage continue. Au total, huit ventilateurs PWM peuvent être connectés au contrôleur de ventilateur PCB. Ces huit prises sont divisées en deux canaux (gauche et droite) chacun avec quatre connexions. En réglant les commutateurs sur "J", il est possible de choisir entre les modes Silence et Performance indépendamment pour ces deux canaux. En fonction de ces positions de commutation, la plage de vitesse possible des ventilateurs est comprise entre 400 et 1 040 tr/min en mode Silence et entre 800 et 1 600 tr/min en mode Performance.
Si le curseur est ramené à sa position de départ "0" à l'extrême gauche, le signal PWM reprend le contrôle des ventilateurs.
4.5 Installation et utilisation des LED
Il est possible de positionner librement l'éclairage LED fourni dans le boîtier en fonction de la configuration de votre système en fixant et en connectant les bandes adhésives. Les bandes LED doivent être connectées au connecteur "E" sur le panneau PCB.
Description des leds
L'éclairage LED inclus dans la livraison est contrôlé dans plusieurs modes de couleur et de fonctionnement. Le connecteur "D" sur le panneau PCB peut être utilisé pour connecter des bandes d'éclairage LED supplémentaires jusqu'à un maximum de 24 watts pour l'éclairage de l'intérieur du boîtier. Il est également possible de relier directement les bandes de LED fournies et ainsi les prolonger.
Attention! seules les LED 12V peuvent être connectées.
En mode manuel, il est possible de faire défiler les couleurs en appuyant brièvement sur l'interrupteur "D" du panneau avant. Lorsque le "mode de respiration" est activé, il y a un temps intermédiaire entre chaque couleur.
| 1 B | branc 8 Bleu froid | ||
| 2 B | branc froid 9 Orange | ||
| 3 Rouge 10 Orange froid | |||
| 4 Rouge froid 11 Violet | |||
| 5 Vert 12 Violet froid | |||
| 6 | Vert froid | 13 | Mode froid alternant toutes les couleurs |
| 7 B | eu 14 LEDs éteintes |
Fonctionnement synchronisé
Pour basculer entre le fonctionnement manuel et synchronisé, maintenez l'interrupteur "D" sur le panneau avant pressé pendant environ trois secondes.
En mode synchronisé, le connecteur "C" du contrôleur PCB des LEDs est connecté à la prise RGB LED prévue à cet effet sur la carte mère. L'éclairage intégré est ensuite contrôlé par la carte mère, avec la même gamme de couleurs.
Pour plus d'informations sur le fonctionnement du contrôleur LED de votre carte mère, veuillez vous reporter au manuel de votre carte mère.
4.6 Station de chargement pour les appareils compatibles qi
La station de chargement préinstallée assure la charge sans contact de tout appareil conforme à la norme Qi. Si votre appareil (par exemple votre smartphone) en est équipé, vous pouvez recharger votre appareil en le plaçant simplement sur la zone «l» située sur le dessus du boîtier, sans avoir à le brancher.
Ce faisant, veillez à placer l'appareil de façon à ce que son récepteur de charge soit centré sur la surface de charge "I".
NB : Ce sont quelques exemples de configurations. De nombreuses alternatives sont également possibles.
FR: Appuyez sur tous les crochets depuis l'intérieur pour libérer la façade.
FR: Maintenant, détachez l'avant du boîtier.
FR: Retirez tout d'abord le cache frontal. Repérez les 8 crochets sous le panneau supérieur et poussez-les pour le libérer.
Attention: Pour simplifier l'installation ou le remplacement, il est recommandé de retirer la cage du disque dur.
FR: Retirez d'abord les vis du cache alimentation.
FR: Enlevez d'abord l'avant du boîtier et le panneau supérieur. Ensuite, retirez la connectique en façade afin de détacher les vis qui retiennent la cage du lecteur optique, puis retirez-la.
FR: Installez le support de ventilateur pour loger un ventilateur supplémentaire sur le devant.
FR: Il est possible d'installer deux disques durs dans les parties supérieure et inférieure de la cage double disque dur. Pour les fixer, utilisez les vis fournies.
Détachez le support SSD à l'arrière du plateau de la carte mère.
FR: Fixez le support SSD sur le SSD.
Attention: Les segments cassés ne peuvent pas être réaménagés.
FR: Retirez le panneau arrière du plateau de la carte mère (comme indiqué).
FR: Dévissez les trois vis sur le côté avant du plateau de la carte mère (comme indiqué) et détachez le plateau de la carte mère.

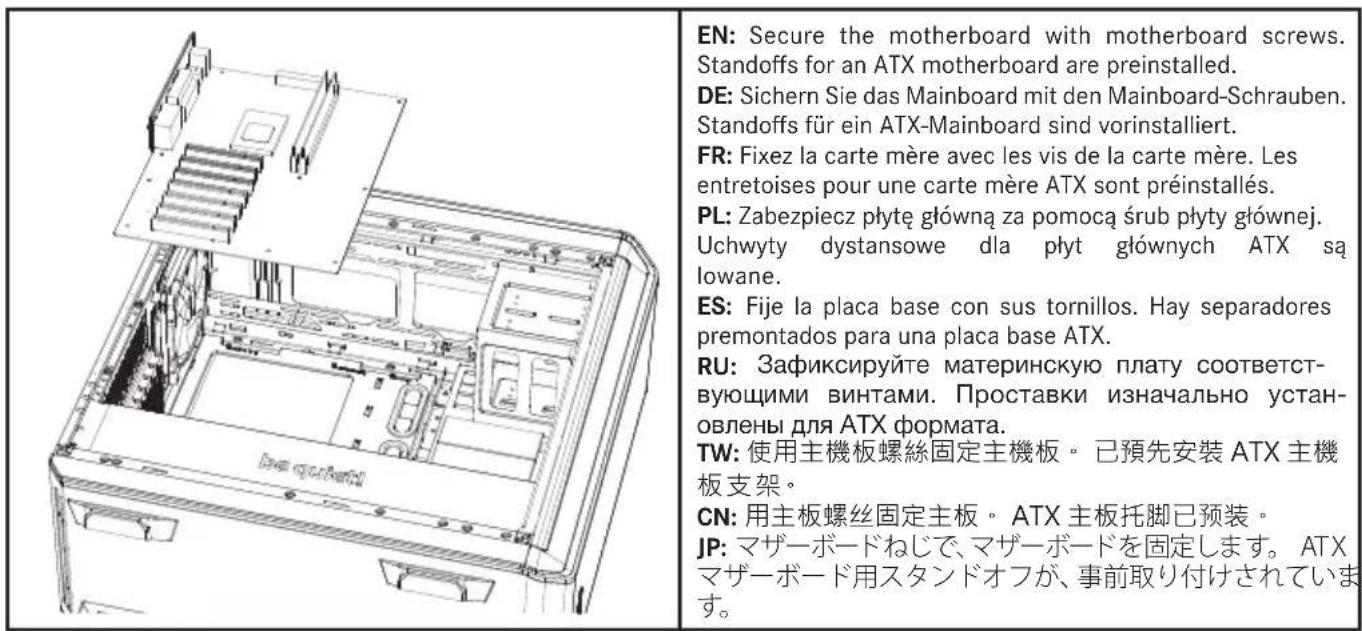

11.1. Installing the motherboard | Installation des Mainboards | Installation de la carte mère |
preinsta

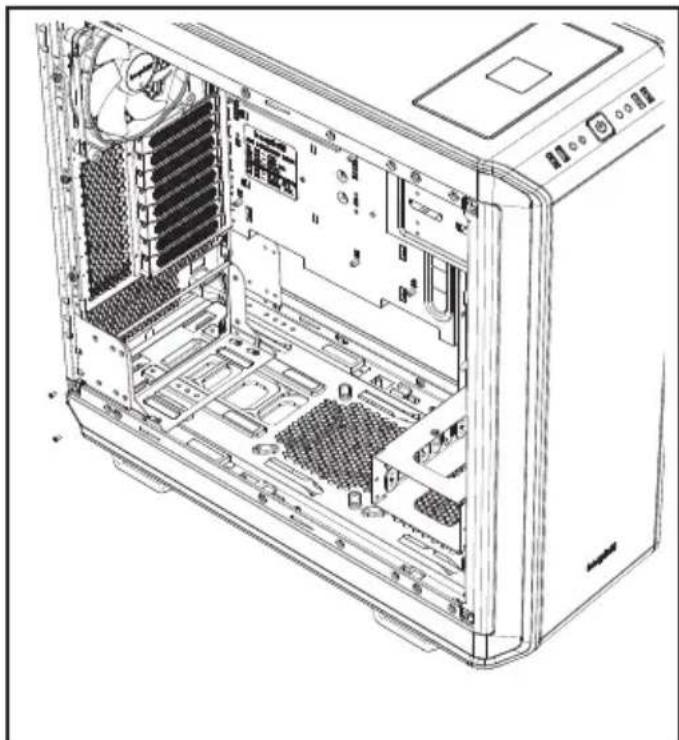

Installation de l'alimentation
Dans un premier temps, retirez le cache alimentation. Ensuite, dévissez les vis qui retiennent le support d'alimentation et détachez-le.
FR: Fixez le support à l'alimentation avec des vis.
FR: Insérez le câble d'alimentation à l'arrière du bloc d'alimentation avant de positionner le bloc d'alimentation et de le monter dans le boîtier. Ensuite, fixez le support d'alimentation avec ses vis.
FR: Dévissez et détachez les couvercles des emplacements PCI respectifs avant d'essayer d'insérer des cartes PCI / PCI-E additionnelles.
FR: Installez les supports sur le panneau du disque dur.
