BEDIENUNGSANLEITUNG Dark Base Pro 900 rev. 2 Be Quiet!
Wir freiuen uns, dass Sie sich für das be quiet! Gehäuse Dark Base entschieden haben.itte lessen Sie vor Inbetriebnahme die nachstehenden Informationen aufmerksam durch und beachten Sie die einzelnen Installationshinweise. Bei weiteren Fragen wenden Sie sich gern an unseren Kundenservice. Die Kontaktdaten finden Sie im Abschnitt „Herstellerangaben".
Garantiebedingungen
3 Jahre Herstellergarantie für Endkunden, nur bei Ersterwerb von einem autorisierten be quiet! Handler.
- Eine Garantieleistung kann nur bei Vorlage des Kaufbelegs bzw. der Originalrechnung erfolgen.itte haben Sie entsprechende Belege sorgfältig auf.
- Mit Manipulationen oder baulichen Veränderungen jeglicher Art sowie Beschädigungen durch mechanische Einwirkung erlischt jeder Garantieanspruch.
-itte beachten Sie auch die ausfuhrlichen Informationen auf unserer Website, unter bequiet.com im Menupunkt Service/Herstellergarantie.
Es gelten unsere Allgemeinen Geschäfts- und Garantiebedingungen, die Sie auf unserer Website bequiet.com einsehen können.
Herstellerangaben
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Deutschland
Besuchen Sie den Servicebereich auf bequiet.com für Informationen zu Ihr dem regionalen Servicekontakt.
Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service-Hotline, montags bis frei-tags von 09.00 bis 17.30 Uhr.
Tel.: 040/7367686-44; Fax: 040/7367686-69
E-Mail: service@bequiet.com
Internet: bequiet.com
Copyright
- Der Inhalt dieser Dokumentationarfohne vorherige schriftliche Genehmigung durch Listen in keiner Form, weder ganz noch teilweise, verwielfaltigt, Weitergegeben, verbreitet oder gespeichert werden.
- be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
- Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan besteht sich deshalb das Recht vor, ohne vorherige Ankündigungen an allen in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
- Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jegweDE besonderen, beilaufigen, mittelbaren oder unmittelbaren Schaden, wie immer diese auch zustande gekommen sind.
- Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listen übernimmt weder ausdrücklich noch stillschweigend irgende Gewährleistung für dieichtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Marktauglichkeit und der Eignung für einen bestimmten Zweck, es sei dess, anwendbare Gesetze oder Rechtsprechung schreiben zwingend eine Haftung vor.
Listen besteht sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.

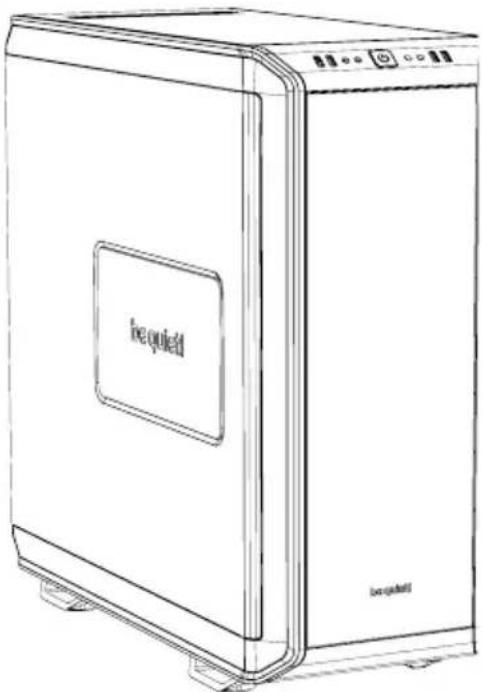

2. SPEZIFIKATIONEN
| Abmessungen (B x H x T in mm) | 243 x 586 x 577 |
| Gehäusetyp Full-Tower | |
| Material 0,8mm - 1mm SECC, | 0,8mm Aluminium, ABS-Plastik, 4mm getöhnes Temperglas |
| Mainboard-Kompatibilität E-AT | X, XL-ATX, ATX, M-ATX, Mini-ITX |
| Front I/O-Anschlüsse 2x USB 3.0, 1x USB 3.1 Typ C Gen. 2, 1x USB Schnelllade-Option, HD Audio (Mikrofon + Kopfhörer), RGB-Steuerungsschalter, HDD Status-Anzeige | |
| Lüftersteuerung 8x PWM stufer | lose Steuerung / PWM Hub |
| Max. Höhe CPU-Kühler (mm) 185 | |
| Max. Länge Grafikkarte (mm) | 325 / 470 (ohne HDD-Halterung) |
| Max. Länge Netzteil (mm) 150 - 284 | |
| PCI-Steckpläte 8 | |
| 5.25" Schächte 2 | |
| 3.5" Schächte 7 (5 ab Werk) | |
| 2.5" Schächte 14 (10 ab Werk) | |
| Gehäuselüfter (mm) / (rpm) | Vorne: 2x Silent Wings 3 140 / 1.600 | Hinten: 1x Silent Wings 3 140 / 1.600 |
| Optionale Gehäuselüfter (mm) | Vorne: 1x 140 (ohne ODD-Käfig, Halterung vorhanden) Oben: 3x 140 / 4x 120 / 1x 180 | Unten: 2x 140/120 | PSU-Cover: 1x 120 |
| Optionale Wasserkühlung (mm) | Vorne: 120, 140, 240, 280, 360, 420 Oben: 120, 140, 180, 240, 280, 360, 420 Hinten: 120, 140 |
| Zusätzliche Funktionen | Kabellose Ladestation für Qi-fähige Endgeräte, Umschaltbare, mehrfarbige sowie erweiterbare RGB-Beleuchtung (Weiß, Rot, Grün, Blau, Orange, Lila), LED-Steuerung über das Mainboard möglich |
3. LIEFERUMFANG
| Abbildung Bezeichnung Anzahl Verwendungszweck | ||
| LCS-Halterung 1 | Befestigungspunkt für z.B. Wasserpumpen o.ä. | |
| Lüfterhalterung 1 | Befestigung eines dritten Lüfters in der Front | |
| HDD Schrauben 20 HDD-Befestigung | ||
| M3 Schrauben 8 SSD-Befestigung | ||
| 6#32 Schrauben 14 | Befestigung des Mainboards und der SSD-Halterung | |
| Stand Off Schrauben 3 E-ATX Mainboard-Befestigung | ||
| Rändelschrauben M3 8 ODD-Befestigung | ||
| Kabelbinder 6 Kabelmanagement | ||
| HDD-Käfig | 3 | Installation zusammenlicher Laufwerke |
| LED-Leiste | 2 Beleuchtung | |
| HDD-Entkopplungs-Gummi | 12 | Zur Montage im HDD-Käfig |
| Doppel-HDD-Slot Cover | 1 | Abdeckung für den Doppel-HDD-Slot |
| SSD-Halterung | 1 | Befestigung einer SSD auf dem PSU-Cover |

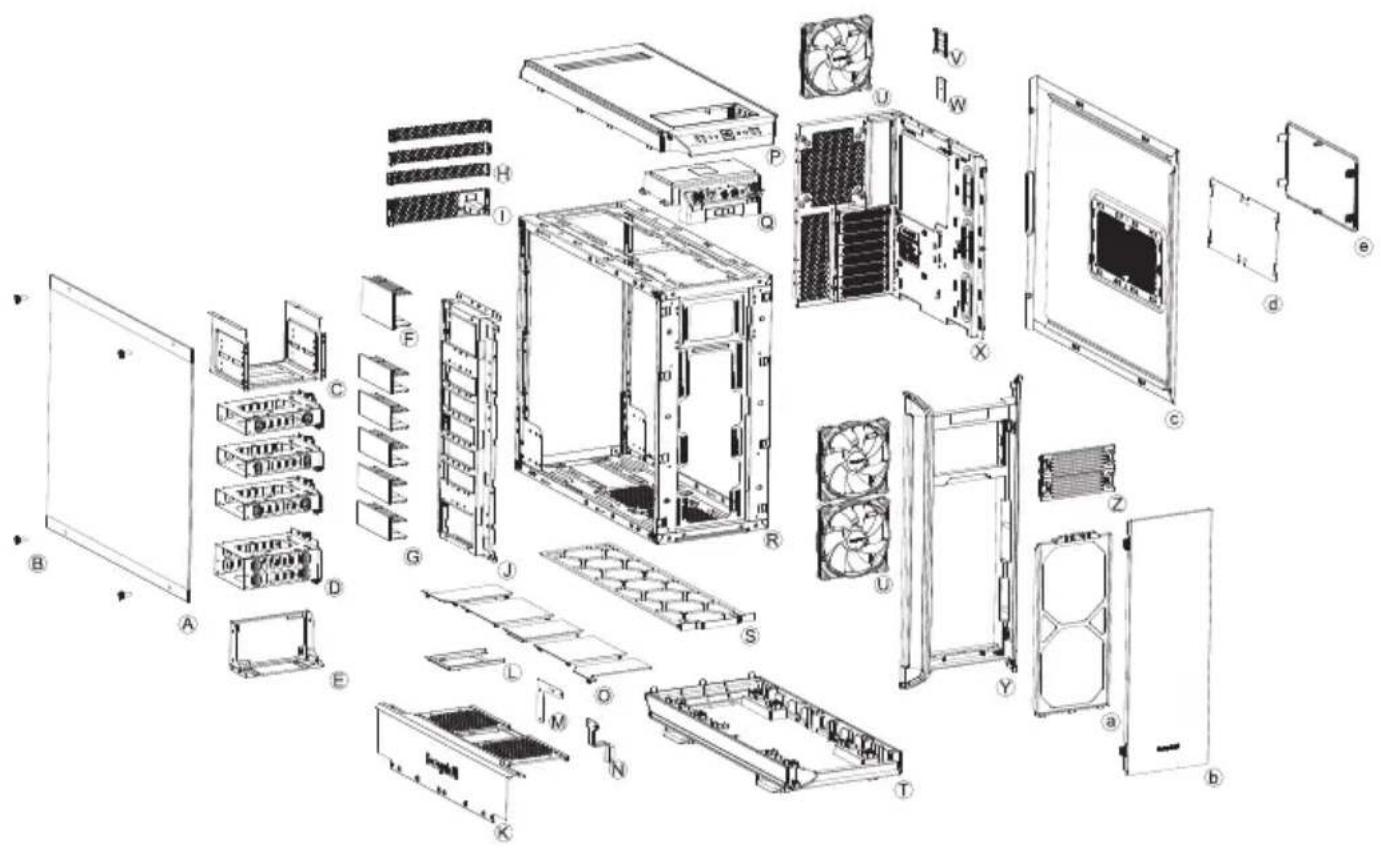

4. EXPLOSIONSZEICHNUNG & TEILE
| A | Seitenfenster aus Temperglas Q Front I/O Panel | ||
| B | Befestigungsschrauben R Gehäuse-Body | ||
| C | DD-Käfig S Luftfilter Boden | ||
| D | DD-Käfig T Gehäuseboden | ||
| E | Netzteilhalterung U Silent Wings 3 Lüfter | ||
| F | Doppel-HDD-Slot Cover V SSD-Halterung | ||
| G | DD-Slot Covers W PCB-Panel | ||
| H | Rückseitige Abdeckungen | X | Mainboard-Tray |
| I | Rückseitige Netzteilabdeckung | Y | Gehäusefront |
| J | HDD-Panel | Z ODD-Blenden | |
| K | Vordere Abdeckung PSU-Cover | ||
| L | SSD-Halterung | a | Luftfilter vorne |
| M | Befestigung PSU-Cover | b Tür | |
| N | Befestigung PSU-Cover | c | Seitenteil |
| O | Obere Abdeckung PSU-Cover | d | Filter vom Seiteneil |
| P | Gehäusedeckel | e | 2-stufige Öffnung im Seiteneil |

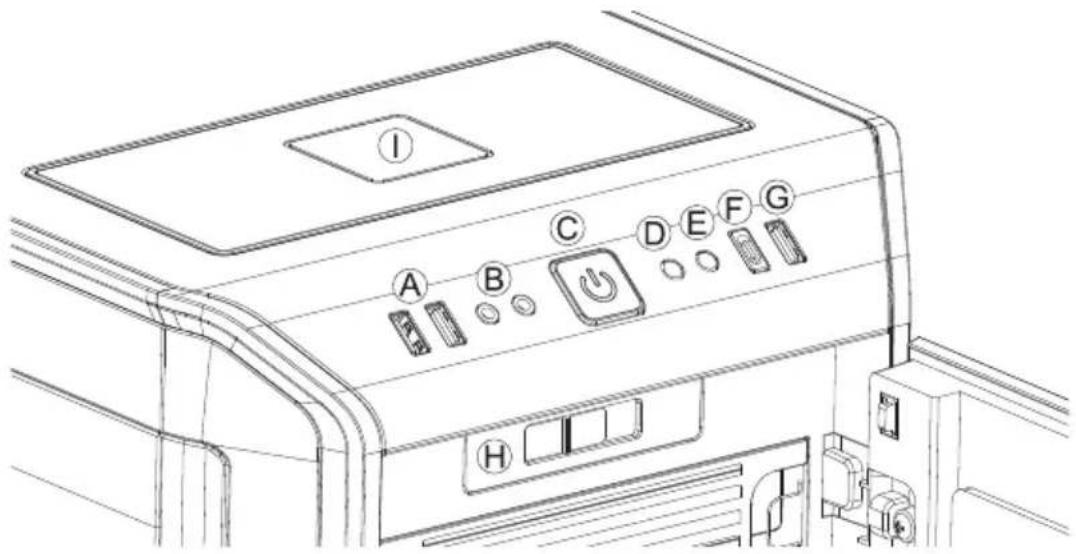

4.1 Front I/O und Media-Anschlüsse
| A USB 3.0 F USB 3.1 Typ C Gen. 2 | |||
| B | HD Audio (Mikrofon und Audio) | G | Schnellade-Option |
| C | An-/Ausschalter | H | Stufenlose Lüftersteuerung |
| D LED-Schalter | Qi-Ladestation | |||
| E HDD LED | |||
4.2 I/O Ports
Die vorhandenen Front I/O Anschlisse mussen mit ihrem Mainboard verbunden werden.
HD Audio (Kopfhörer- und Mikrofon-Buchse)
Ermitteln Sie die HD Audio Pin-Anschlusses an Ihr Mainboard und stecken Sie die HD Audio-Kabel in die Dort vorgesehenen Steckplätze. Informationen zur Pin-Belegung Ihres Mainboards finden Sie in Ihr Mainboard-Handbuch.
USB 3.1 Typ C Gen.2
Ermitteln Sie den USB 3.1 Typ C Pin-Anschluss an Ihr Mainboard und stecken Sie das USB 3.1 Typ C Kabel in die Dort vorgesehenen Steckplätze.
USB 3.0
Ermitteln Sie die USB 3.0 Pin-Anschlusses an Ihr Mainboard und stecken Sie die USB 3.0-Kabel in die Dort vorgesehenen Steckplätze. Informationen zur Pin-Belegung Ihres Mainboards finden Sie in Ihr Mainboard-Handbuch.
Ein-Aus-Taste, LED-Betriebsanzeige, HDD-Anzeige
Die abgebildeten Stecker verbinden die Funktionsschalter und LED-Leuchten des Gehäuses mit Ihr Mainboard. Achten Sie bei den LEDs auf die richtige Polung. Ihr Mainboard-Handbuch sollte Ohnen Aufschluss über den richtigen Steckplatz geben.
| A P | WM-Verbindungsstecker zum Mainboard |
| B P | WM-Verbindungsstecker zu den Lüftern |
| C LED-Verbindungsstecker zum Mainboard | |
| D LED-Ausgang für zusätzliche externe LEDs | |
| E Verbindungsstecker für mitgelieferte LEDs | |
| F V | Verbindungsstecker zur Qi-Ladestation |
| G SATA-Poweranschluss | |
| H Anschluss LED-Schalter | |
| I V | Verbindungskabel zum Schieberegler für die Lüftersteuerung |
| J S | Schalter zum Wechsel zwischen Silence- und Performance-Mode |

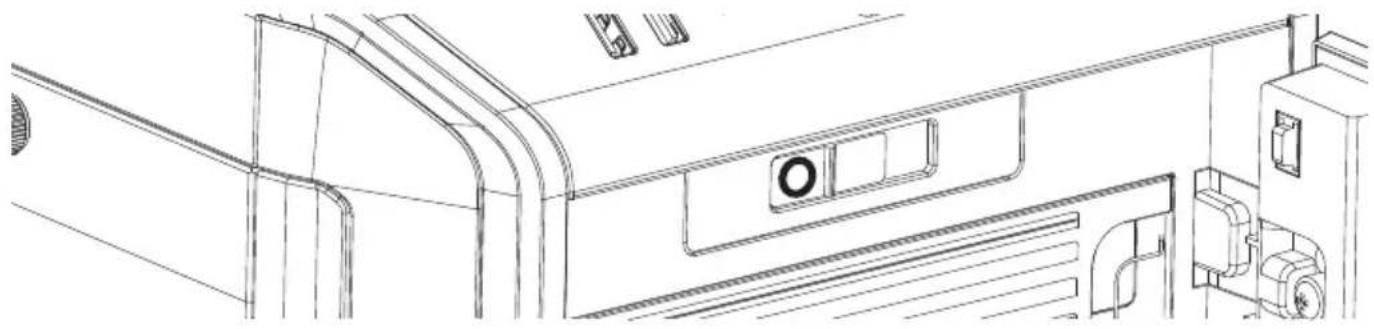

4.4 Benutzung der Lüftersteuerung
Die Lüftersteuerung hat zwei Betriebsmodi.
1. Automatischer Betrieb
Hier wird das PWM-Signal des Mainboards verwendet und die Geschwindigkeit aller angeschlossenen PWM-Lüfter über diesen automatisch geregelt. Der Schieberegler der Lüftersteuerung muss sich hierfür auf der Anfangsposition „0" ganz links befinden. Zur Nutzung der automatischen PWM-Steuerung der Lüfter muss das Anschlusskabel „A" des PCB-Plans mit einem PWM-Anschluss auf Ihr Mainboard verbunden werden. Ohne diese Verbindung kann die Geschwindigkeit der angeschlossenen Lüfter ausschließlich manuell gesteuert werden.
2. Manuelle Steuerung
Sobald der Schieberegler der Lüftersteuerung von der linken in die rechte Position geschoben wird, entfält das PWM-Signal und die Lüftergeschwindigkeit kann stufenlos manuell gesteuert werden. An der Lüftersteuerungsplatine können insgesamt acht PWM-Lüfter angeschlossen werden. Diese acht Anschlüsse sind in zwei Kanäle mit je vier Anschlüessen (rechts und links) unterteilt. Mittels des Schiebereglers „H" auf der Platine können diese Kanäle getrennt voneinander in einen „Silence-Mode" und einen „Performance-Mode" geschaltet werden. Je nach Stellung des Schiebereglers{lsst sich die Geschwindigkeit von 400 - 1.040rpm im Silence-Mode und von 800 - 1.600rpm im Performance-Mode regulieren.
Wird der Schieberegler wieder zurück in die Anfangsposition „0" nach links geschoben, übernimmt erneut das PWM-Signal die Steuerung der Lüfter.
4.5 Installation und Handhabung der LEDs
Die mitgelieferte LED-Beleuchtung kann im Gehäuse je nach Systemaufbau mittels der angebrachten Klebestreifen frei platziert und installiert werden. Zum Anschlieben müssen die LED-Streifen mit der Steckverbindung „E" des PCB-Plans verbunden werden.
Beschreibung der LEDs
Die im Lieferumfang enthaltene LED-Beleuchtung ist in mehreren Farben und Betriebsmodi steuerbar. Am Steckplatz „D" der Steuerungsplatine konnen weitere LED-Beleuchtungsstreifen zur Innenbeleuch des Gehäuses mit einer Maximalleistung von 24 Watt angeschlossen werden. Ebenfalls ist es möglich, die mitgelieferten LED-Streifen direkt miteinander zu verbinden und so zu erweiten.
ACHTUNG! Es)dürfen ausschließlich 12 Volt LEDs verwendet werden.
Im manuellen Modus ist es durch einmaliges Kurzes Drücken des Schalters „D" möglich, zwischen den Farben zu wechseln. Der Zwischenschritt zwischen zwei Farben schaltet in den „Breath-Mode" der jeweils gewährten Farbe.
| 1 Weiß 8 Blau-Breath | ||
| 2 Weiß-Breath 9 Orange | ||
| 3 Rot 10 Orange-Breath | ||
| 4 Rot-Breath 11 Lila | ||
| 5 Grün 12 Lila-Breath | ||
| 6 Grün-Breath 13 Breath-Modus mit allen Farben wechselend | ||
| 7 Blau 14 LEDs aus |
Synchroner Betrieb
Zum Wechseln zwischen dem synchronen und manuellen Betrieb, halten Sie den Schalter „D“ für ca. drei Sekunden gedrückt.
Hier wird das Kabel „C" der LED-Steuerungsplatine mit dem darauf vorgesehenen RGB LED Steckplatz Mainboards verbunden. Die integrierte Beleuchtung wird dann über das Mainboard gesteuert, in entsprechend gleicher Farbgebung wie theses.
Informationen zur Handhabung der LED-Steuerung Ihres Mainboards enthalten Sieitte Ihrm MainboardHandbuch.
4.6 Ladestation fur Qi-fahige Endgeräte
Die vorinstallierte Ladestation dient zum kabellosen Laden aller dem Qi-Standard entsprechenden Fremdgeräte. Wenn Ihr Gerät (bspw. Smartphone) über eine solche Ausstattung verfügt, kann es mittels Auflegen auf den mit „I" gekennzeichneten Bereich kabellos aufgeladen werden.
Bitte hierbei die Positionierung des Ladeempfängers Ihres Gerätes beachten und mittig auf der Ladefläche „l" positionieren.
1. INTRODUCTION
Hinweis: Beispiele für Konfigurationen. Weitere Varianten möglich.
DE: Drücken Sie alle Häkchen auf der Innenseite des Gehäuses nach außen, um die Front zu losen.
DE: Ziehen Sie dann die Gehäusefront ab.
DE: Entfernen Sie zunachst die Vorderseite. Finden Sie die acht Häkchen unter dem Deckel und drücken Sie diese nach außen, um den Deckel zu losen.
Hinweis: Für einen besseren Ein- und Ausbau empfeihlt es sich, die HDD-Käfige zu entfern.
DE: Entfernen Sie zunachst die Schrauben am PSU-Cover.
DE: Entfernen Sie zuerst die Gehäusefront und den Gehäusedeckel. Entfernen Sie dann das vorder I/O Modul, um die Schrauben des ODD-Käfigs zu losen und diesen zu entfernen
DE: Installieren Sie die Lüfterhalterung für die Befestigung eines zusätzlichen Lufters an der Vorderseite
DE: Es können zwei HDDs an der Ober- und Unterseite in einem doppelten HDD-Käfig installiert werden. Zur Befestigung benutzen Sieitte die mitgelieferten Schrauben.
DE: Losen Sie die SSD-Halterung an der Rückseite des Mainboard-Trays.
DE: Installieren Sie die SSD auf der SSD-Halterung.
Warning: Einmal Herausgebrochene Segmente können nicht wieder angebracht werden.
DE: Entfernen Sie die Seiteniele. Lösen sie die sechs Schrauben auf der Rückseite des Mainboard-Trays.
DE: Losen Sie die drei Schrauben auf der Vorderseite des Mainboard-Trays und entnehmer Sie es.
DE: Im ersten Schritt entfernen Sie das PSU-Cover. Danach lösen Sie die Schrauben, um die PSU-Montagehalterung zu entfernen.
DE: Sichern Sie das Netzeil mit den Schrauben.
DE: Bevor Sie die PSU-Halterung in Position bringen, schlieBen Sie das Netzkabel an das Netzteil an. Sichern Sie abschlieBendie Netzteilhalterung am Gehause mit Hilfe der Schrauben.
DE: Entfernen Sie die PCI-Slot-Abdeckung, bevor Sie mit der Installation einer PCI / PCI-E Add-on-Karte beginnen.
DE: Installieren Sie den Halteträger an dem HDD-Panel.
